最新测量用电压互感器检定规程精编版
- 格式:doc
- 大小:160.50 KB
- 文档页数:20
测量用电压互感器检定规程本检定规程适用于额定频率为50(60)Hz的新制造、使用中和修理后的0.001~1级的测量用电压互感器(以下简称为电压互感器)的检定。
一技术要求1误差限值在额定频率、额定功率因数及二次负荷为额定二次负荷的25%~100%之间的任一数值内,0.001~1级的测量用电压互感器的误差不得超过表1的误差限值。
表1测量用电压互感器的误差限值2 测量用电压互感器必须符合本规程和相应的技术标准所规定的全部技术要求。
二检定设备和条件3 主要设备3.1 标准电压互感器或工频电压比例标准器(以下简称标准器)。
标准器的准确度级别及技术性能,应满足如下要求:3.1.1 标准器应比被检电压互感器高两个准确度级别,其实际误差应不大于被检电压互感器误差限值的1/5。
当标准器不具备上述条件时,可以选用比被检电压互感器高一个级别的标准器作为标准,此时,计算被检电压互感器的误差应按17.2款中的公式进行标准器的误差修正。
3.1.2 标准器的变差(电压上升和下降时两次所测得的误差值之差)应不大于标准器误差限值的1/5。
3.1.3 在检定周期内,标准器的误差变化不得大于其误差限值的1/3。
3.1.4 标准器必须具有法定计量检定机构的检定证书。
使用时的二次负荷实际值与证书上所标负荷之差应不超过±10%。
差压回路附加负荷及容性泄漏负荷也应包括在实际二次负荷之内,额定负荷为0VA的标准器二次回路实际负荷对测量误差的影响,应不超过标准器误差限值的1/10。
3.2 误差测量装置:由误差测量装置所引起的测量误差,应不大于被检电压互感器误差限值的1/10。
其中,装置灵敏度引起的测量误差不大于1/20,最小分度值引起的测量误差不大于1/15。
差压测量回路的附加二次负荷引起的测量误差不大于1/20。
3.3 监视用电压表检定时,外接监视电压互感器二次工作电压用的电压表准确度级别应为1.5级以上,在同一量程的所有示值范围内,电压表的内阻抗应保持不变。
互感器校验仪试行检定规程JJG 169-76本检定规程由辽宁省计量检定所负责起草,经国家标准计量局于1976年3月12日批准,并自1976年12月1日起施行。
互感器校验仪试行检定规程本规程适用于新制的、使用中的和修理后的采用差值法原理,使用频率为50HZ的互感器校验仪的检定。
互感器校验仪除按本规程进行检定外,尚应符合国家标准和有关规定。
一检定项目1 使用中的仪器受检项目包括:(1)外观、滑线变阻器及转换开关的检查;(2)极性指示器;(3)内附伏安表;(4)仪器灵敏度;(5)仪器的基本误差。
2 新生产的仪器除按第1条规定检定外,应增加以下受检项目;修理后的仪器可按实际情况增加相应的受检项目。
(1)标度盘一致性;(2)标度盘符号的正确性;(3)仪器示值与工作电流的无关性;(4)仪器给外接互感器引入的负载;(5)仪器的绝缘电阻及绝缘强度。
二检定方法及要求3 检定工作应在下述环境进行:(1)环境温度应在10~30℃范围内;(2)周围空气的相对湿度在80%以下;(3)因外界电磁场影响而引起的误差,不应超过被检仪器允许误差的1/10。
外界电磁场的影响可用下述方法进行检查:被检仪器在额定工作电流(或电压)下,与检定装置处于任一平衡测量状态时,记下检定装置的读数。
然后,将被检仪器的工作电流(或电压)改变180°的相位,再重新将检定装置调节至平衡并记下读数。
这时,前后两次读数之差,不应超过被检仪器允许误差的1/5。
(4)电源的频率波动范围应在50±0.5HZ以内,电源波形的失真度应小于5%。
4 外观、滑线变阻器及转换开关的检查(1)仪器在外观上应有必要的标志,不应有一般性的缺陷,如端钮等零件损坏,标度盘不够清晰等;(2)对于带有滑线变阻器结构的仪器,在调节时不应有过分摩擦和接触不良的现象。
为了检查滑线变阻器电刷之接触性能,可将万用表接至仪器的滑线变阻器各回路,万用表的转换开关置于测量电阻的位置。

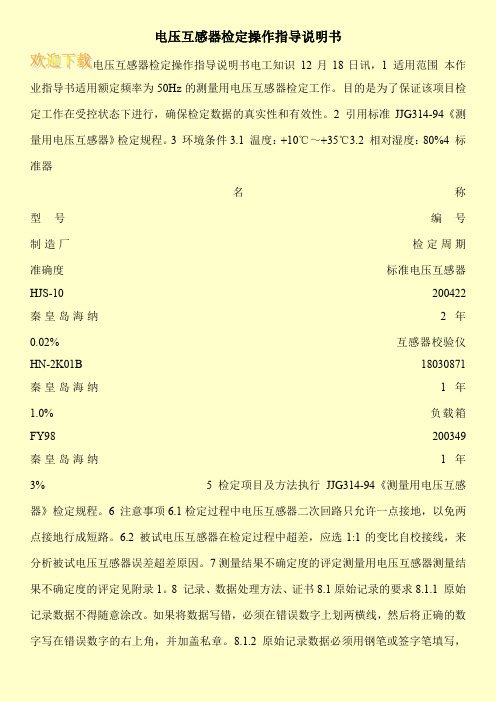

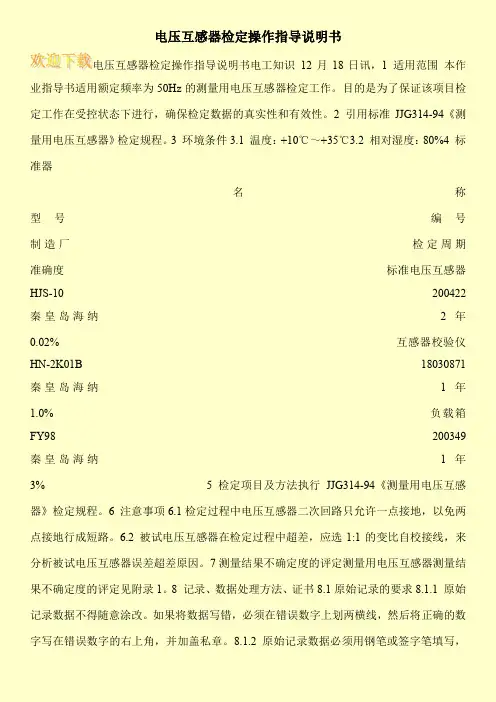

电压互感器检定操作指导说明书电压互感器检定操作指导说明书电工知识12月18日讯,1 适用范围本作业指导书适用额定频率为50Hz的测量用电压互感器检定工作。
目的是为了保证该项目检定工作在受控状态下进行,确保检定数据的真实性和有效性。
2 引用标准JJG314-94《测量用电压互感器》检定规程。
3 环境条件3.1 温度:+10℃~+35℃3.2 相对湿度:80%4 标准器名称型号编号制造厂检定周期准确度标准电压互感器HJS-10200422秦皇岛海纳2年0.02%互感器校验仪HN-2K01B18030871秦皇岛海纳1年1.0%负载箱FY98200349秦皇岛海纳1年3% 5 检定项目及方法执行JJG314-94《测量用电压互感器》检定规程。
6 注意事项6.1检定过程中电压互感器二次回路只允许一点接地,以免两点接地行成短路。
6.2 被试电压互感器在检定过程中超差,应选1:1的变比自校接线,来分析被试电压互感器误差超差原因。
7测量结果不确定度的评定测量用电压互感器测量结果不确定度的评定见附录1。
8 记录、数据处理方法、证书8.1原始记录的要求8.1.1 原始记录数据不得随意涂改。
如果将数据写错,必须在错误数字上划两横线,然后将正确的数字写在错误数字的右上角,并加盖私章。
8.1.2 原始记录数据必须用钢笔或签字笔填写,不得使用铅笔或圆珠笔填写。
8.1.3 原始记录应永久保存。
8.2原始数据的处理方法8.2.1程控校验台在使用过程中,必须严格按检定规程要求制定检定方案(校验点),计算机采集的原始数据必须按要求保存。
8.2.2计算机采集的原始数据必须定期备份。
8.2.3计算机采集的原始数据如采用网络(局域网)集中管理,必须按要求将校验数据上传至网络数据库中。
8.2.4网络(局域网)数据库的原始校验数据必须定期、可靠的进行备份,校验数据永久保存。
8.3检定结果、证书8.3.1按检定规程中检定结果的处理执行。
测虽用电流互感器检定规程本检定规程适用于额定频率为50(60)Hz的新制造、使用中和修理后的0.001-1级的测量用电流互感器(以下简称为电压互感器)的检定。
技术要求1误差限值在额定频率、额定功率因数及二次负荷为额定二次负荷的2 5 %— 1 0 0 %之间的任一数值内,0.001 - 1级的测量用电流互感器的误差不得超过表1的误差限值。
对于满足特殊使用要求的0.2S级和0.5S级电流互感器(额定二次电流仅限于5 A, 需测量1%〜1 2 0%额定电流下的误差),在二次负荷为额定负荷的2 5%〜100%之间的任一值时,在额定频率下的误差应不超过表1 -1所列限值。
对额定二次电流为5 A,额定负荷为5VA的互感器,其下限负荷为2 .5VA。
表1注:1.对额定二次电流为5 A,额定负荷为10VA或5VA的互感器,根据用户实际使用情况,其下限负荷允许为3 . 7 5VA。
1. b7,允许按铭牌规定的技术条件进行检定,其检定结果应在证书的说明栏中具体注明检定情况。
电流互感器的实际误差曲线,必须超过下表所列误差限值连线所形成的折线范围。
2被检电流互感器,必须符合本规程和相应的技术标准所规定的全部技术要求。
3在检定中,当电流互感器的一次绕组中通有电流时严禁断开二次回路。
准比值羞相位差悟宰因素逝定电恭下的百公致值侑率因素靛定电STFtfi百分数值152010012015J001200.2s C.75360.20.20.230151C10100* 5" 1. 50.750,50,5口.5GO4530303C检定设备和条件4主要设备4.1标准电流互感器或其它电流比例标准器(以下简称标准器)。
标准器的准确度级别及技术性能,应满足如下的要求:4.1.1标准器应比被检定电压互感器高两个准确度级别:其实误差应不超过被检电流互感器误差限值的1/5.当标准器不具备上述条件时,可以选用比被检电流互感器高一个级别的标准器作为标准,此时,计算被检电流互感器的误差应按17.2款中的公式进行标准器的误差修正。
Q/×××35kV电压互感器现场检定/校准作业指导书
(范本)
编写:年月日
审核:年月日
批准:年月日
工作负责人:
作业日期:年月日时至年月日时
安徽省电力公司
1 范围
本作业指导书适用于XX供电公司测量用电压互感器现场检定/校准。
2 引用文件
下列标准及技术资料所包含的条文,通过在本作业指导书中的引用,而构成为本作业指导书的条文。
本作业指导书、所有标准及技术资料都会被修订,使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
GB 1207--1997 电压互感器
JJG 314--1994 电压互感器检定规程
JJG 1027—1991 测量误差及数据处理技术规范
DL/T 448—2000 电能计量装置技术管理规程
SD 109—1983 电能计量装置检定规程
DL/T 727--2000 互感器运行检修导则
《国家电网公司电力安全工作规程》(变电站和发电厂电气部分)(试行)
Q/TGD207.10-2005 铜陵供电公司《测量管理体系手册》
电压互感器现场检定/校准标准装置使用手册
3检定/校准前工作安排
3.1 工作前准备
3.2 人员要求
4检定程序
5、检定总结
6、作业指导书执行情况评估。
ICS29.240Q/GDW 国家电网公司企业标准Q / GDW690—2011电子式互感器现场校验规范Specification for the site verification of electronic transformers2012-06-06发布2012-06-06实施国家电网公司发布Q / GDW690 — 2011目 次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 技术要求 (2)4.1 误差限值 (2)4.2 测量用电子式电压互感器 (2)5 校验设备和条件 (3)5.1 主要设备 (3)5.2 校验环境和条件 (4)6 校验项目和校验方法 (4)6.1 外观检查 (4)6.2 绝缘电阻试验 (4)6.3 工频耐压试验 (4)6.4 电子式互感器极性检查 (4)6.5 电子式互感器输出时间特性测试 (5)6.6 误差的测量 (5)7 校验周期 (9)8 校验结果的处理 (9)8.1 原始记录及保存时限 (9)8.2 非标准级别电子式互感器的定级 (9)8.3 被检电子式互感器的误差计算 (9)8.4 误差修约 (9)8.5 检验结果判断 (10)编制说明 (11)Q / GDW690 — 2011前 言为规范安装在6kV及以上电力系统中的电子式电压、电流互感器的新制造、使用中和修理后的现场校验,特制定《电子式互感器现场校验规范》。
本标准针对智能变电站电子式互感器的应用特点,重点规范了电子式互感器的现场校验的技术要求、校验设备和校验方法等内容。
本标准由国家电网公司智能电网部提出并解释。
本标准由国家电网公司科技部归口。
本标准起草单位:江苏省电力公司、浙江省电力试验研究院、天津市电力公司、重庆市电力公司。
本标准主要起草人:许扬、李震宇、包玉树、袁宇波、孙健、王忠东、卢树峰、卜强生、罗强、许灵洁、杨世海、邓洁清、张小易、高磊、黄浩声、宋亮亮、张佳敏。
JJG313—2010《测量用电流互感器》检定规程的解读与分析作者:李岚来源:《科技资讯》2012年第23期摘要:本文介绍了规程修订的背景,进行了新旧版本的对照分析,主要从适用范围、计量性能、技术要求、检定装置等几个方面阐述并分析了新旧规程的差异。
关键词:互感器适用范围计量性能技术要求检定装置中图分类号:TM4 文献标识码:A 文章编号:1672-3791(2012)08(b)-0243-02互感器是电力行业和仪器仪表行业必不可少的传感变换器件,目前虽然有不使用变压器原理的电流电压传感器,但其功能还不能完全替代互感器。
更为重要的是互感器的高可靠性是电子式传感器不能达到的。
在需要高可靠性的场所,必须使用互感器进行电流电压变换。
测量用互感器按用途又可以分为电力用和仪用两种,仪用互感器的误差是在实验室条件下测量确定的,电力互感器的误差可以在实验室测量确定,也可以在安装现场测量确定,但测量时的环境条件和实际使用的环境条件有很大不同,运行工况和实验室检验状态也有很大区别,这就导致电力互感器存在运行变差。
因此只根据误差测量结果判断电力互感器是否合格是不可行的,还必须根据运行时的实际误差来判断是否合格。
国家计量检定规程JJG 1021-2007《电力互感器》和JJG 313-2010《测量用电流互感器》的主要区别就在这里。
因此新修订的JJG 313-2010《测量用电流互感器》,按以上原则把仪用互感器与电力互感器分开,电力互感器检定规程主要考虑到电量结算方面的公平与公正,而仪用互感器检定规程则是考虑到感器计量技术的使用与先进性等方面。
1 JJG313-2010修订的主要内容1.1 适用的范围JJG 313-2010(以下简称新规程)规定的适用范围是:0.001级~0.5级的测量用电流互感器;而JJG 313-1994(以下简称旧规程)规定的适用范围是:0.001级~1级的测量用电流互感器;也就是说旧规程的适用范围被新修订过后的新规程的适用范围给覆盖了,电流互感器的准确度为1级的在国家标准GB 1208-2006《电流互感器》中是包括的,在2010规程中删去了这部分内容。
Q/×××(110--500)kV电压互感器现场检定/校准作业指导书
(范本)
编写:年月日
审核:年月日
批准:年月日
工作负责人:
作业日期:年月日时至年月日时
安徽省电力公司
1 范围
本指导书适用于XX供电公司测量用(110—500)kV电压互感器现场检定、校准工作。
2 引用文件
下列标准及技术资料所包含的条文,通过在本作业指导书中的引用,而构成为本作业指导书的条文。
本作业指导书、所有标准及技术资料都会被修订,使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
《国家电网公司电力安全工作规程》(变电站和发电厂电气部分)(试行)
DL/T448—2000 电能计量装置技术管理规程
JJG314-94 测量用电压互感器检定规程
JJG 1027—91 测量误差及数据处理
SD109-83 电能计量装置检验规程
3 测试前工作安排
3.2 人员要求
4 测试程序
4.1 通电前工作
5、测试总结。
测量用电压互感器检定规程Verificatiaon Regulation of VoltageTransformers of Measuring Service本检定规程经国家技术监督局于1994年05月09日批准,并自1995年03月01日施行。
归口单位:国家高电压计量站起草单位:国家高电压计量站本规程主要起草人:王勤: (国家高电压计量站)(国家高电压计量站)参加起草人:吕玲: (国家高电压计量站)张忠: (国家高电压计量站)胡耀武: (浙江乐清三星互感器厂)目录一技术要求二检定设备和条件三检定项目和检定方法·四检定周期五检定结果的处理·附录1 电容式电压比例值标准的检定方法附录2 检定记录格式附录3 检定证书背面格式附录4 检定结果通知书背面格式测量用电压互感器检定规程本检定规程适用于额定频率为50(60)Hz的新制造、使用中和修理后的0.001~1级的测量用电压互感器(以下简称为电压互感器)的检定。
一技术要求1 误差限值在额定频率、额定功率因数及二次负荷为额定二次负荷的25%~100%之间的任一数值内,0.001~1级的测量用电压互感器的误差不得超过表1的误差限值。
表12 测量用电压互感器必须符合本规程和相应的技术标准所规定的全部技术要求。
二检定设备和条件3 主要设备3.1 标准电压互感器或工频电压比例标准器(以下简称标准器)。
标准器的准确度级别及技术性能,应满足如下的要求:3.1.1 标准器应比被检电压互感器高两个准确度级别,其实际误差应不大于被检电压互感器误差限值的l/5。
当标准器不具备上述条件时,可以选用比被检电压互感器高一个级别的标准器作为标准,此时,计算被检电压互感器的误差应按17.2款中的公式进行标准器的误差修正。
3.1.2 标准器的变差(电压上升和下降时两次所测得的误差值之差) 应不大于标准器误差限值的l/5。
3.1.3 在检定周期内,标准器的误差变化不得大于其误差限值的l/3。

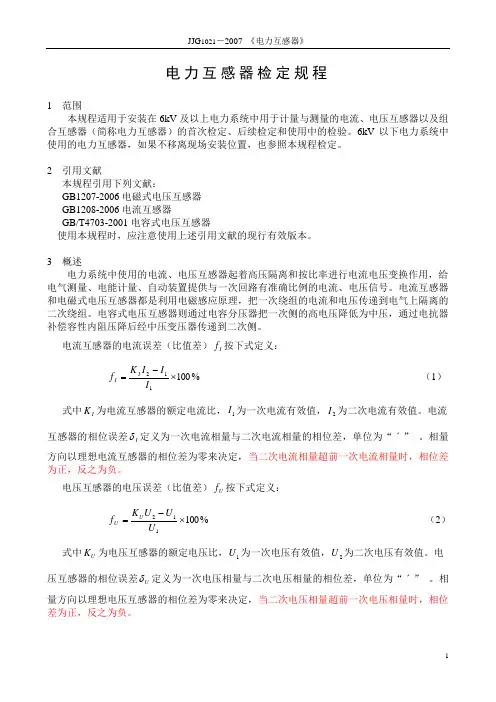

电力互感器检定规程1 范围本规程适用于安装在6kV 及以上电力系统中用于计量与测量的电流、电压互感器以及组合互感器(简称电力互感器)的首次检定、后续检定和使用中的检验。
6kV 以下电力系统中使用的电力互感器,如果不移离现场安装位置,也参照本规程检定。
2 引用文献本规程引用下列文献:GB1207-2006电磁式电压互感器 GB1208-2006电流互感器GB/T4703-2001电容式电压互感器使用本规程时,应注意使用上述引用文献的现行有效版本。
3 概述电力系统中使用的电流、电压互感器起着高压隔离和按比率进行电流电压变换作用,给电气测量、电能计量、自动装置提供与一次回路有准确比例的电流、电压信号。
电流互感器和电磁式电压互感器都是利用电磁感应原理,把一次绕组的电流和电压传递到电气上隔离的二次绕组。
电容式电压互感器则通过电容分压器把一次侧的高电压降低为中压,通过电抗器补偿容性内阻压降后经中压变压器传递到二次侧。
电流互感器的电流误差(比值差)I f 按下式定义: %100112⨯-=I I I K f I I (1) 式中I K 为电流互感器的额定电流比,1I 为一次电流有效值,2I 为二次电流有效值。
电流 互感器的相位误差I δ定义为一次电流相量与二次电流相量的相位差,单位为“ˊ” 。
相量方向以理想电流互感器的相位差为零来决定,当二次电流相量超前一次电流相量时,相位差为正,反之为负。
电压互感器的电压误差(比值差)U f 按下式定义: %100112⨯-=U U U K f U U (2)式中U K 为电压互感器的额定电压比,1U 为一次电压有效值,2U 为二次电压有效值。
电 压互感器的相位误差U δ定义为一次电压相量与二次电压相量的相位差,单位为“ˊ” 。
相量方向以理想电压互感器的相位差为零来决定,当二次电压相量超前一次电压相量时,相位差为正,反之为负。
4 计量性能要求4.1 准确度等级电流互感器按准确度分为0.1、0.2S、0.2、0.5S、0.5、1级,电压互感器按准确度分为0.1、0.2、0.5、1级。
2020年测量用电压互感器检定规程精编版测量用电压互感器检定规程Verification Regulation of Voltage Transformers of Measuring Service本规程经国家计量局于1983年4月19日批准,自1984年5月1日起施行。
归口单位:国家高电压计量站起草单位:国家高电压计量站本规程技术条文由起草单位负责解释。
本规程主要起草人:朱明宝(国家高电压计量站)参加起草人:时晓(国家高电压计量站)叶林香(中国计量科学研究院)张殿生(天津互感器厂)章述汉(国家高电压计量站)测量用电压互感器检定规程本规程适用于额定频率为50Hz的新制造、使用中和修理后的0.01~1级的测量用电压互感器(以下简称为电压互感器)的检定。
一、技术要求1 允许误差在额定频率、额定功率因数及二次负荷为额定负荷的25%~100%之间的任一数值时,允许误差不得超过表1的数值。
表1*使用在电力系统中的0.1和0.2级电压互感器,额定电压20%和50%两点的误差不作规定。
电压互感器的实际误差曲线,不应超过表1所列允许误差值连线所形成的折线范围。
2 被检电压互感器,必须符合本规程和相应的技术标准或技术条件所规定的全部技术要求。
二、检定条件3 主要设备3.1 标准电压互感器或其它电压比例标准器(以下简称标准器)标准器的准确度级别及技术性能,应满足如下的要求:a 标准器应比被检电压互感器高两个准确度级别;不具备高两个级别的标准器时,也可以选用比被检电压互感器高一个级别的标准器作为标准,但标准器的误差值应更正到被检电压互感器的误差之中;b 标准器的变差(电压上升和下降时两次所测得的误差值之差)应不大于表2的数值;c 在检定周期内,标准器的误差变化,不得大于其允许误差的1/3;表2d 标准器必须具有计量部门或有关主管部门的检定证书。
使用时的二次负荷与证书上所标负荷之差,不应超过±10%。
3.2 误差测量装置由误差测量装置所引起的测量误差,不得大于被检电压互感器允许误差的1/10。
其中,装置灵敏度引起的测量误差不大于1/20,最小分度值引起的测量误差不大于1/15。
3.3 监视用电压表为了确定标准器二次回路的工作电压,外接监视用电压表的准确度级别应不低于1.5级,而且,在所有示值范围内,电压表的内阻抗应保持不变。
3.4 电压负荷箱在额定频率为50Hz时,电压负荷箱在额定电压的20%~1220%的范围内,周围温度20±5℃时,其有功部分和无功部分的允许误差,均不超过±3%。
当cosψ=1时,其残余无功分量不得大于额定负荷值的±3%。
周围温度每变化10℃时,其误差变化不应超过±2%。
3.5 电源及调节设备电源及调节设备,应保证具有足够的容量及调节细度,并应保证电源的频率为50±0.5Hz,波形畸变系数不得超过5%。
4 环境条件4.1 周围气温为+10~+35℃,相对湿度不大于80%。
4.2 存在于工作场所周围与检定工作无关的电磁场,所引起的测量误差,不应大于被检电压互感器允许误差的1/20。
用于检定工作的升压器、调压器等所引起的测量误差,不应大于被检电压互感器允许误差的1/10。
三、检定项目和检定5 检定项目和程序a 外观检查;b 工频电压试验;c 绕组极性的检查;d 误差的测量。
6 外观检查如有下列缺陷之一者,需修复后方予检定。
a 没有铭牌或铭牌中缺少必要的标记;b 接线端钮缺少、损坏或无标记;c 多变压比电压互感器未标有不同变压比的接线方式;d 严重影响检定工作进行的其它缺陷。
7 工频电压试验7.1 工频电压试验,包括工频耐压试验和感应电压试验。
进行工频电压试验前,应先测量各绕组之间和绕组对地的绝缘电阻。
工频电压试验时,必须严格遵守安全工作规程。
7.2 新制造的并用于电力系统中的电压互感器,其工频试验电压和试验方法,必须符合GB311-64《高压电气设备绝缘试验电压和试验方法》的规定。
7.3 新制造的和大修(全部更换绕组或绝缘)后的用于试验室(不与电力系统直接连接)的电压互感器,其工频试验电压必须符合ZBY096-82《精密电压互感器技术条件》的规定,试验方法参照GB311-64的有关部分。
7.4 在电力系统使用中(包括修理过)的电压互感器,其工频电压试验,按水利电力部《电气设备交接和预防性试验标准》的要求进行。
7.5 在试验室使用中(包括小修后)的电压互感器,工频试验电压按ZBY096-82中规定的80%进行,试验方法参照GB311-64的有关部分。
8 绕组极性的检查8.1 当使用的误差测量装置具有极性指示器,且标准器的极性是已知时,可用比较法进行绕组的极性检查。
8.2 当使用的误差测量装置不具有极性指示器时,可用直接法检查绕组的极性。
所用线路如图1和图2所示。
当开关K闭合的瞬间,若电压表由零往正方向偏转,则绕组极性的标记是正确的(三相电压互感器的连接组标号为12)。
试验时通入绕组的电流应尽量小些。
图1 单相电压互感器绕组极性检查接线图图2 三相电压互感器绕组极性检查接线图对于三相电压互感器,在试验中除试验AB与ab出线端外,还应检查AC与ac或BC与bc出线端的极性。
9 误差的测量9.1 检定线路9.1.1 自检线路当被检电压互感器的额定变压比为1时,可按图3的线路进行检定。
图3 自检线路9.1.2 比较线路当标准器和被检电压互感器的额定变压比相同时,可按图4的线路进行检定。
图4 比较线路9.2 误差测量时所用的电压、负葆及功率因数周期检定时,电压互感器的误差测量,按表3所列条件进行;表3*使用在电力系统中的0.1和0.2级电压互感器,额定电压20%和50%两点的误差可不测量。
新制造的和修理后的电压互感器,其误差测量应按表4所列条件进行;表4*使用在电力系统中的0.1和0.2级电压互感器,额定电压20%和50%两点的误差可不测量。
当检定大批新制造的同型号电压互感器时,经计量机构或有关主管部门的监督抽检后,在确认符合本规程要求的前提下,可以减少误差的测量点。
9.3 三相电压互感器,应分别测量每个一次线电压和对应的二次线电压之间的误差。
所用线路如图5所示。
图5 三相电压互感器检定线路误差测量时,应在下列条件下进行:a 在一次侧加三相对称的平衡电压;b 电源电压的相序和被检电压互感器的相序应一致;c 二次侧负荷按△接法,且各相的负荷应为额定负荷的1/3。
9.4 对附有零序绕组的单相和三相三绕相的电压互感器,测量误差时,零序绕组应开路,并一端接地。
9.5 在满足本规程第3条要求的前提下,允许用不同于上述的检定线路来测量电压互感器的误差。
9.6 被检电压互感器每个误差测量点的测量次数0.2级及以上的电压互感器,除额定电压的120%测量点仅测电压上升的误差外,其它各测量点均需分别测量电压上升和下降的误差。
0.5级及以下的电压互感器,每个测量点只需测量电压上升时的误差。
电压的上升和下降,均需平稳而缓慢地进行。
四、检定周期10 作标准用的(包括与其它仪器、仪表等配合作量值传递用的)以及用户有特殊要求的电压互感器,其检定周期为两年,一般测电用电压互感器,可根据其技术性能、使用的环境条件和频繁程度等因素,确定其检定周期一,一般为二至四年。
11 0.2级及以上的电压互感器,检定周期内误差变化超过其允许误差的1/3时,则检定周期应缩短一半。
五、检定结果的处理12 检定数据应按规定的格式和要求做好原始记录。
0.2级及以上的电压互感器,其检定数据的原始记录,至少保存一个检定周期。
13 非本规程中所列标准级别的电压互感器,如符合本规程的要求,则按本规程所列标准级别相近的低级别定级。
14 被检电压互感器的误差计算14.1 标准器比被检电压互感器高两个级别时,按下式计算:式中:fx和δx--被检电压互感器的比值差和相位差;fp--电压上升和下降时所测得两次比值差读数的算术平均值。
对0.5级及以下的电压互感器为电压上升时所测得比值差的读数;δp--电压上升和下降时所测得两次相位差读数的算术平均值。
对0.5级及以下的电压互感器为电压上升时所测得相位差的读数。
14.2 标准器比被检电压互感器高一个级别时,按下式计算:`式中:fN和δN--标准器检定证书中给出的比值差和相位差。
15 判断被检电压互感器的误差是否超过表1中给出的允许误差,应以化整后的数据为准。
误差的化整按表5进行。
16 经检定合格的电压互感器,应发给检定证书或加盖合格印。
16.1 检定证书上应给出检定时所用各种负荷下的误差数值,作标准用的还应给出最大变差值。
表516.2 使用中和修理后的电压互感器,如果误差超过铭牌所标的准确度级别所允许的误差,应在检定证书上注明所能达到的准确度级别。
17 经检定不合格的电压互感器,应发给检定结果通知书。
18 0.2级及以上的电压互感器,检定后应加封印。
19 按本规程检定不合格的电压互感器,不准许出厂和使用。
附录1检定记录格式(封面)(检定机关名称)检定日期年月日有效期至年月日(封面背后)共页第页误差数据表格共页第页附录2检定证书格式(封面)(封面背后)共页第页误差数据共页第页附录3检定结果通知书格式(封面)(封面背后)共页第页误差数据共页第页。
