泵与泵站课程设计说明书

目录1 设计任务和设计依据 (1)1.1设计任务 (1)1．2设计依据 (1)2 确定设计的流量和扬程 (2)2.1设计工况点的确定 (2)2. 2校核工况点的确定 (2)3 初步选泵和电动机 (3)3.1选泵 (3)3.1.1水泵的选择 (3)3.1.2选泵方案比较 (4)3.2动力设备的配置 (5)4 泵站机组的布置 (5)4.1设计机组的基础 (5)4.1.1机组的外形及安装尺寸 (6)4.1.2基础尺寸 (7)4.2机组的布置 (8)4.3布置的优缺点 (8)5 吸水管和压水管的设计 (8)5.1管道布置图式 (8)5.2水泵的吸水管和压水管的直径计算 (9)5.3管材及配件规格决定 (9)6 吸水井的设计 (9)6.1吸水井的布置 (9)6.2吸水井的计算 (10)7 校核水泵和电动机 (10)8 确定泵房内标高和泵房尺寸 (11)8.1水泵安装高度的计算 (11)8.2泵房尺寸的确定 (12)8.3泵房内标高的计算 (13)9 泵站变配电设施 (13)10 选定泵站中的附属设备 (13)11 水锤防护及噪声消除 (14)11.1水锤防护 (14)11.2噪声消除 (14)参考文献 (14)1 设计任务和设计依据1.1设计任务进行25万吨给水泵站设计选择水泵、配置动力设备，布置机组、设计吸水及压水管路和计算确定水泵的安装高度。

另外要进行泵站平面和高程设计及泵站内主要附属设备的选择。

1．2设计依据Ⅰ原始资料:1、最高日用水量40000（每人递加10000）m3/日。

2、最高日用水量变化见下图中曲线。

3、最高日最高时管网水头损失10（100000以下每人递增1m，100000以上每人递增2m）m。

4、管网最不利点标高65 m。

5、消防用水量（50000以下为1000，50000-100000为3000，大于100000为5000）m3。

6、消防时管网水头损失15 m。

7、火灾发生处标高63 m。

泵与泵站课程设计说明书目录第1章泵与泵站课程设计任务书 (2)第2章内容摘要 (4)第3章设计计算 (5) (5) (5) (6) (6) (7) (7)3.3.4泵并联工况点（图解法） (9) (12)3.4.1 S型单级双吸离心泵外形尺寸和安装尺寸 (12)3.4.2 水泵基础尺寸的确定 (13)3.5 吸、压水管道计算 (14) (14) (15) (16) (20) (21)第1章泵与泵站课程设计任务书城镇给水泵站，资料如下：Qmax—最大供水量（米3/时）；Qmin—最小供水量（米3/时）；Z1—泵站外地面标高（米）；Z2—管网计算最不利点标高（米）；H 自—最不利点要求的自由水头（mH2O）；Σh压—相应最大供水量时由泵站至最不利点输水管及管网的总水头损失（mH2O）；Z0,max—吸水池最高水位（米）；Z0,min—吸水池最低水位（米）；采用无水塔供水系统。

最大供水量至最小供水量之间的各供水量发生机率假定是均等的。

泵站附近地形平坦。

当地冰冻深度0.82米。

最高水温24o C；吸水井距泵站外墙中心线3米；经平面布置,泵站出水管须在吸水井对面,输水管采用两条；距泵站最近的排水检查井底标高比泵站外地面低1.40米，排水管径400mm，检查井距泵站5米；水厂地质为亚粘土，地下水位低于地面5米；变电所与泵站分建，泵站设计不考虑高压配电及变压器布置；一般故障及检修时应保证70%的供水量。

第2章内容摘要本设计为华北乙市给水泵站的设计，采用无水塔供水系统。

最大供水量至最小供水量之间的各供水量发生机率假定是均等的。

泵站附近地形平坦，水厂地质为亚粘土，地下水位低于地面5米。

变电所与泵站分建，泵站设计不考虑高压配电及变压器布置。

一般故障及检修时应保证70%的供水量。

其基本设计思路为根据城市最大最小供水量和供水地形，在满足最不利点供水要求的情况下，分别计算最大、最小流量所对应的扬程，以此扬程范围和流量范围选取可能采用的型号的水泵，在经过方案比较，根据设计资料要求拟定可能的泵的组合形式（互为备用），水泵组合方案，从技术、经济、操作管理各方面进行分析比较，最后确定选择的方案。

Xxxx课程设计说明书能源与环境学院给水排水工程专业设计题目泵与泵站课程设计学生姓名：xx班级：xx学号：xxxx起止日期：2011.12.26～2011.1.6指导教师xxxxx系主任：xxx前言古人云：“百尺竿头，更进一步。

”也就是说：我们不要满足于已取得的成就，还要继续努力，不断勇往直前。

但高中的时候，高考这块敲门砖就是你的指明灯。

而进入大学，我一下子被什么协会、什么学生会、什么球队、学习上的难题……冲昏了头脑，我甚至不知道什么时候该干些什么了。

有时候更会发自内心的支持“读书无用论”，因为高中学的是基本知识，而大学学的是理论，因此，对学习的兴趣也就随着变淡了。

但深知大学四年不能就这样孤独、寂寞、迷惘、恐惧地度过，所以，还一直端正自己的态度，努力地做好一切事。

而课程设计正好弥补大学这种纯理论学习的弊端，也是适应社会主义建设人才的一项重要的实践环节，是理论联系实际的有效方式。

高校是工程师的摇篮，要培养德才兼备的合格工程师，必须进行理论知识和实践动手能力的正规会培训。

课程设计是能源与环境学院给水排水专业必须参与的一项实践教学环节。

通过课程设计，学生可以综合运用所学的的理论知识和方法，掌握设计的一般规律，培养解决实际问题的能力。

还可以学会从泵的功能要求出发，合理选择泵的类型，制定设计方案，正确计算泵的工作能力，确定其尺寸、形状、结构，并考虑使用、维护、经济、安全等问题，训练设计能力。

另外，在课程设计的过程当中，学生可以通过查阅、分析、计算、绘图等过程，学习正确运用标准、规范、手册、图册等技术资料，训练设计的基本技能。

同时，把在理论教学中学到的知识具体运用到实际工作中，提高学生的综合素质，从而达到工程师基本培训的目的，使学生成为既有理论知识，又有实际动手能力的工程技术管理人才。

虽然课程设计已经结束，但作为一名大学生对设计中任务要求做出正确的方案以及自己的一些感想做一次总结也很有必要。

在这里，向在这次课程设计中给予过我鼓励、指导及帮助的每位同学表示我虔诚和衷心的感谢！当然，由于时间仓促和水平有限，企划书中难免有不当和欠妥之处，敬请老师不吝批评指正。

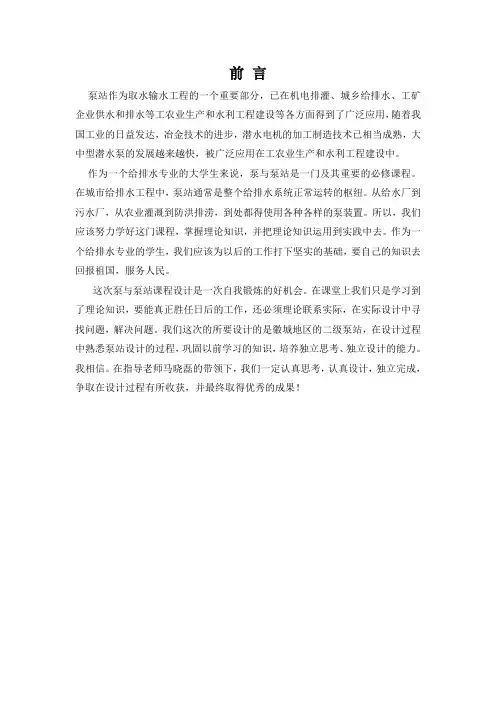

前言泵站作为取水输水工程的一个重要部分，已在机电排灌、城乡给排水、工矿企业供水和排水等工农业生产和水利工程建设等各方面得到了广泛应用，随着我国工业的日益发达，冶金技术的进步，潜水电机的加工制造技术已相当成熟，大中型潜水泵的发展越来越快，被广泛应用在工农业生产和水利工程建设中。

作为一个给排水专业的大学生来说，泵与泵站是一门及其重要的必修课程。

在城市给排水工程中，泵站通常是整个给排水系统正常运转的枢纽。

从给水厂到污水厂，从农业灌溉到防洪排涝，到处都得使用各种各样的泵装置。

所以，我们应该努力学好这门课程，掌握理论知识，并把理论知识运用到实践中去。

作为一个给排水专业的学生，我们应该为以后的工作打下坚实的基础，要自己的知识去回报祖国，服务人民。

这次泵与泵站课程设计是一次自我锻炼的好机会。

在课堂上我们只是学习到了理论知识，要能真正胜任日后的工作，还必须理论联系实际，在实际设计中寻找问题，解决问题。

我们这次的所要设计的是徽城地区的二级泵站，在设计过程中熟悉泵站设计的过程，巩固以前学习的知识，培养独立思考、独立设计的能力。

我相信。

在指导老师马晓磊的带领下，我们一定认真思考，认真设计，独立完成，争取在设计过程有所收获，并最终取得优秀的成果！一、概述泵和泵站课程设计，是给水排水工程专业的重要的集中性实践性环节之一。

该课程的任务是使学生在掌握水泵及水泵站基本理论知识的基础上，进一步掌握给、排水泵站的工艺设计步骤和设计方法，使学生所获得的专业理论知识加以系统化，整体化，以便于巩固和扩大所学的专业知识。

通过本课程设计还可以训练学生工程设计的基本技能，提高其设计计算能力、编写说明书的能力和工程图纸的表达能力。

、基本要求：1．培养学生严谨的科学态度，严肃认真的学习和工作作风，树立正确的设计思想，形成科学的研究方法。

2．培养学生独立工作的能力，包括收集设计资料、综合分析问题、理论计算、数据处理、工程制图、文字表达等能力。

3．通过课程设计，使学生得到较为全面的工程设计的初步训练。

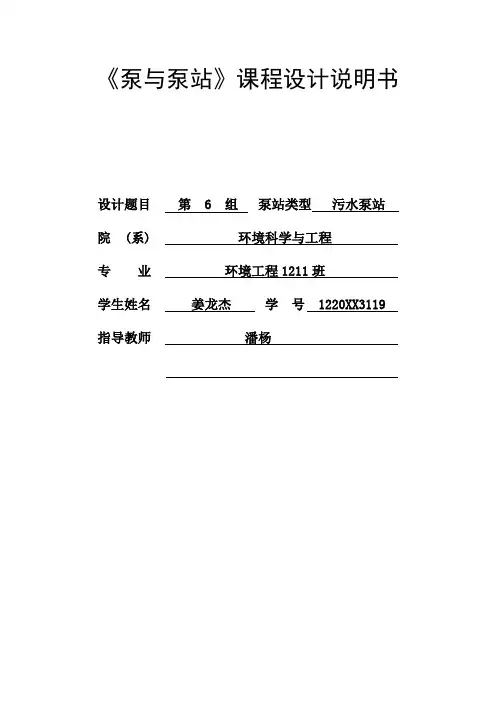

《泵与泵站》课程设计说明书设计题目第 6 组泵站类型污水泵站院 (系) 环境科学与工程专业环境工程1211班学生姓名姜龙杰学号 1220XX3119 指导教师潘杨20XX 年1 月一、工程概况某大型企业拟建污水处理站，污水处理站设计处理规模为5500吨/天生产废水，厂区内有职工500 人居住，居民生活污水量标准为250 升/人/天，拟收集后统一处理，处理站所处位置地面标高为+15.00m（以黄海标高为基准，下同），进水管底标高为13.0 m，拟建污水处理站高位调节池水面标高为26.0 m，常年地下水位标高为+10.00m，最低为+8.50m，污水泵房距调节池水平距离500m，设计中可假定泵房外出水管的局部水头损失为沿程水头损失的15%，在污水泵站的工艺设计中考虑自由水头为 1.0m。

地下水无侵蚀性，土压满足施工要求，当地土壤冰冻深度为14.5m，试设计其污水处理站进水泵房。

二、设计依据参考书目：（1）《给排水设计手册》；给水分册、排水分册及设备分册，建工出版社（2）《给排水快速设计手册》第1，2，4 分册建工出版社（3）《给排水简明设计手册》（4）《水泵与水泵站》张景成张立秋主编哈尔滨工业大学出版社（5）《给排水工程专业课程设计》张志刚主编化学工业出版社（6）其它设计规范三、污水泵站设计要点泵房主体工程包括机器间，配电室，值班室，控制室。

机器间采用矩形半地下式，以便于布置吸压水管路与室外管网平接，减少了弯头水力损失。

值班室和配电室在机器间西侧，与泵房合并布置，与机器间用玻璃隔断分开。

1、水泵选择（1）设计流量Q工业废水Q1=5500m3/d=229.2 m3/h厂区内有职工 500 人居住，居民生活污水量标准为 250 升/人/天，即厂区生活污水量平均为Q2=125 m3/d，约为工业废水量的1/40，可忽略不计。

污水泵站的设计流量，应按泵站进水总管的最高日最高时流量计算确定。

=1.5变化系数Kz=2.7Q0.11最高日设计流量为Q= Q1×Kz=5500×1.5=8250 m3/d=343.75 m3/h （2）设计扬程H最高日设计流量为Q=343.75 m3/h,设计流速约为v=1.5m/s查表得选用DN300铸铁管，流速v=1.34m/s坡度i=0.00925泵站外沿程水头损失：∑h1=i×l=0.00925×500=4.62m泵站外局部水头损失：∑h2=0.15×∑hf=0.15×0.95=0.693m泵站外总水头损失：∑h=∑h1+∑h2=4.62+0.693=5.313m预设泵站内总水头损失为2m，安全水头为1m，自由水头为1m 最高水位时最大静扬程H=h ss +h sd +∑h s +∑h d +h自由+∑h=（26-13）+2+1+5.313=21.32m最低水位时最大静扬程H=h ss +h sd +∑h s +∑h d +h自由+∑h=26-(13-(10-8.5))+2+1+5.313=22.82m（3）型号选择选泵的要求是在满足最大排水量的条件下，减少投资，节约电耗，运行安全可靠，维护管理方便，最好选同型号的泵，这样对设备的购置，设备与配件的备用，安装施工，维护检修都有利。

泵与泵站课程设计说明书目录第一章水泵与水泵站课程设计任务书 (2)1.原始资料 (2)第二章泵站工艺具体计算过程 (3)1.设计流量和扬程的计算 (3)2.选择水泵 (4)3.管道系统特性曲线（Q-∑h）绘制 (4)4.选泵方案的设立 (5)5.方案比较和选择 (6)6.泵和电机的基本参数 (7)7.消防校核 (9)8.机组基础尺寸的设计 (10)9.水泵的吸水管路与压水管路的布置 (11)10.泵房形式的选择 (13)11.吸水井的设计 (14)12.管道配件的选取 (15)13.各工艺标高的设计 (16)14.复核冰冻线 (18)15.附属设备的选择 (18)16.参考资料 (22)第一章水泵与水泵站课程设计任务书一、设计资料1、最大日设计流量5万米3/日（不包括厂内自用水），平均日设计流量4.1万米3/日；水厂自用水系数α=10%。

2、时变化系数为Kh=1.4。

3、供水方式为水泵单独供水，该城市最不利点建筑层数为8层，输水管和给水管网总水头损失∑h=11m，泵站地面标高为122.5m，最不利点地面标高为145.5m。

吸水井最低水位在泵站地面以下4m。

4、消防水量Qx=144m3/h，消防时，输水管和给水管网总水头损失∑hx=21m。

5、水厂为双电源进线，电力充分保证。

第二章泵站工艺具体计算过程1.设计流量和扬程的计算 1）.设计流量为了减小输水管道各净水构筑物的尺寸，在这种情况下，输入管网时要求二级泵站中的泵昼夜不均匀工作。

因此，泵站的设计流量应为：式中 Qr ——二级泵站中水泵所供给的流量(m 3/h)；Qd ——供水对象最高日用水量(m 3/d)；β——为计及输水管漏损和净水构筑物自身用水而加的系数，一般取β=1.05-1.1T ——为二级泵站在一昼夜内工作小时数。

考虑到输水干管漏损和净化厂本身用水，取水自用系数α=1.1则近期设计流量为Q=1.1×2450000×1.4=3208.33m 3/h=0.89 m 3/s2).泵站工作时的设计扬程H1＝Zc+Hc+hs+∑h +h′式中：H1—二泵站工作时扬程，m ；Zc —管网控制点地面标高与清水池最低水位高差，控制点地面标高为145.5m ，清水池最低水位标高为-4m ，Zc ＝TQ Q d r β=145.5-122.5-(-4)=27;hs —吸水管路水头损失，取2m ；h ∑—泵站至最不利点的输水管网和管网的总水头损失11.0m ；h′－安全水头，取2m ；Hc －控制点的自由水头，36m 。

课程设计设计名称《泵与泵站》课程设计题目名称送水泵房设计专业给水排水工程年级班别12给水排水（2）学号xxxxxxx学生姓名xxx指导教师xxx2014年1月16日《泵与泵站》课程设计说明书本课程设计的任务是根据所给定的原始资料设计某城市新建给水工程的送水泵房。

一、设计目的本课程设计的主要目的是把《泵与泵站》中所获得的理论知识加以系统化，并应用于设计工作中，使所学知识得到巩固和提高，同时培养同学们有条理地创造性地处理设计资料的独立工作能力。

二、设计基本资料1、某城市最高日用水量为4 万m3/d，时变化系数K h=1.6，日变化系数K d=1.3，管网起点至最不利点水头损失为12m，最不利点地面标高为20m，楼房一般四层（服务水头20m），泵站至管网起点设两条输水管（均为铸铁管），每条长500m，管径500mm，泵站处地面标高为17.2m，吸水井最高水位17.70m，最低水位14.20m，按一处火灾核算，消防流量30L/s，发生火灾时管网起点至最不利点水头损失为17.50m，管网中无水塔。

2、地区气象资料可根据设计需要由当地气象部门提供。

3、水厂为双电源进行。

三、工作内容及要求本设计的工作内容由两部分组成：1、说明书2、设计图纸其具体要求如下：1、说明书（1）设计任务书（2）总述（3）水泵设计流量及扬程（4）水泵机组选择（5）吸、压水管的设计（6）机组及管路布置（7）泵站内管路的水力计算 （8）辅助设备的选择和布置 （9）泵站各部分标高的确定 (10)泵房平面尺寸确定1、设计图纸根据设计计算成果及取水构筑物的布置草图，按工艺初步设计要求绘制送水泵房平面图、剖面图及机组大样图，图中应绘出各主要设备、管道、配件及辅助设备的位置、尺寸、标高。

泵站建筑部分可示意性表示或省略，在图纸上应列出泵站主要设备及管材配件的等材料表。

一、总述本设计中，送水泵房为矩形，长为23.472m ，宽为9.340m 。

泵房为半地下式，泵房上设有操作平台，建筑总高为9.447m 。

《水泵及水泵站课程设计》设计说明书姓名：胡振东学号： 5802110010专业班级：环境工程101班指导老师：王白杨设计时间： 2013/5/1---2013/6/1南昌大学环境与化学工程学院目录第一章概述 (3)第二章设计部分 (4)第三章第一节格栅计算 (4)第二节集水池设计计算 (6)第三节水泵选择及机组基础的确定 (6)第四节泵房的外形尺寸 (9)第五节泵房辅助设备 (10)第一章概述一、设计背景某工业园区污水处理厂一期设计规模为1×104m3/d，二期设计规模为1×104m3/d，污水提升泵房处地面标高为26m，进水管管底标高为20m，管径为DN800，假设进水管最大充满度为1。

污水处理厂工艺流程为：1A/O调节池最高水位标高为30m。

提升泵站到调节池的水平距离为15m。

污水的时变化系数取2.0，中格栅水头损失0.2m。

试设计提升泵站1 。

如还需你设计提升泵站2，那还需要哪些条件。

第二章 设计计算第一节 中格栅2.1.1 设计最大流量Q max =Q ·k= = 4×104m 3/d =0.463m 3/s ，栅前流速取v 1=0.4m/s 。

则确定格栅前水深：根据最有水力断面公式：Q=2h 2v 1,求得栅前水深h=0.76m. 栅前槽宽B 1=2h 1=2×0.76=1.52m2.1.2 取格栅安装倾角α=70°，过栅流速 v=0.9m/s 。

栅条间隙数：ναbh Q n sin max ==6.659.076.001.070sin 463.0=⨯⨯︒⨯ （取66根）2.1.3 格栅条宽度20mm,中格栅净间距10mm 。

栅槽有效宽度： B=S(n-1)+b ·n=0.02（66-1）+0.01×66=1.96m2.1.4 进水渠道渐宽部位展开角1α=︒20。

根据计算，进水渠道渐宽部分长度L 1:L 1=(B-B 1)/2tan α1=（1.96-1.52）/2tan20°=0.604m 2.1.5 栅槽与出水渠道连接处的渐窄部分长度L 2: L 2=0.5L 1=0.5×0.604=0.302m 2.1.6 栅后槽总高度H ：取地面建筑超高为0.3m ，过栅水头损失为0.2m ，则栅后总高度：H=26.30-19.9+0.1=6.5m2.1.7 格栅总长度L:L=L 1+L 2+0.5+1.0+ H 1/tan70°=4.74m 2.1.8 每日栅渣量:W =1.0 m 3/d第二节 集水池集水池的容积要能够满足单台水泵抽水5分钟。

泵与泵站课程设计说明书姓名：何奇专业：12级给排水工程学号：1251450指导教师：唐玉霖日期：2014.1.10目录说明 (3)设计任务书 (3)附图1 河床断面图 (6)参考资料 (7)第一部分：一泵站 (8)1.设计依据 (8)2.设计流量的确定和设计扬程的估算 (8)3.初选泵和电机 (9)4.机组基础尺寸的确定 (10)5.吸水管路与压水管路计算 (10)6.机组与管道布置 (10)7.吸水管路和压水管路中水头损失的计算 (11)8.泵安装高度的确定和泵房筒体高度计算 (13)9.附属设备的选择 (14)10.泵房建筑高度的确定 (14)11.泵房平面尺寸的确定 (15)12.个人感想 (15)说明该设计计算说明书包括为A城一泵站和二泵站的设计。

其中一泵站进行了完整的设计计算，并附有设计图纸二号图一张（包括一泵房平、剖面图及水泵基础详图）；二泵站进行了流量扬程计算及选泵方案的比较。

设计任务书附表1最大日用水量变化情况河床断面图河床断面图参考资料1 GB50013-2006. 室外给水设计规范2 姜乃昌. 泵与泵站（第五版）. 北京: 中国建筑工业出版社, 2002.3 给水排水设计手册，第1、3、9、11册等.4 严煦世, 范瑾初. 给水工程. 第4版. 北京: 中国建筑工业出版社, 1999.5. GBT50106-2001 给水排水制图标准6.GBT50265-2010 泵站设计规范第一部分：一泵站1.设计依据（1）A 城最高日用水量Q=130000 m 3/d ；（2）河流百年一遇最高水位40.36 m ，最低水位32.26 m, 正常水位36.51 m （系黄海高程）；（3）采用岸边式取水构筑物，现状地面标高37.00 m ，进水间与泵房合建，进水间水流通过格栅的水头损失为0.1 m ；（4）自来水厂配水井最高水位标高47.5 m ，采用两条直径为1000 mm 的钢管将水从取水泵房送入自来水厂，全长1000 m ；（5）地震等级：五级；地基承载力2.5Kg/cm 2；可保证二级负荷供电。
