使用Matlab进行数字信号处理的方法与案例1. 引言数字信号处理是一项广泛应用于通信、音频、图像以及其他相关领域的技术。
Matlab作为一种功能强大的数学计算软件，提供了丰富的工具和函数，使得数字信号处理变得更加简单和高效。
本文将会介绍使用Matlab进行数字信号处理的方法和一些实际应用案例。
2. Matlab数字信号处理工具箱Matlab提供了专门的工具箱来支持数字信号处理。
其中最常用的是信号处理工具箱（Signal Processing Toolbox）和图像处理工具箱（Image Processing Toolbox）。
这些工具箱提供了一系列的函数和算法，用于处理和分析数字信号。
3. 数字信号处理基础知识在开始使用Matlab进行数字信号处理之前，有一些基础知识是必须掌握的。
数字信号处理涉及到信号的采样、离散化、滤波、频谱分析等概念。
了解这些基础知识将有助于我们更好地理解和处理信号。
4. 信号生成与操作在Matlab中，可以使用函数生成各种类型的信号。
例如，使用sawtooth函数可以生成锯齿波信号，使用square函数可以生成方波信号。
此外，Matlab还提供了丰富的信号操作函数，例如加法、乘法、卷积等，方便对信号进行进一步处理。
5. 时域和频域分析时域分析用于分析信号在时间上的变化情况，而频域分析则用于分析信号在频率上的分布。
在Matlab中，可以使用fft函数进行快速傅里叶变换，将信号从时域转换到频域。
通过对频域信号进行分析，可以获得信号的频谱分布，进而得到信号的频率特性。
6. 滤波器设计与应用滤波是数字信号处理中常用的技术，用于去除噪声、增强信号等。
Matlab提供了一系列的滤波器设计函数，例如fir1、butter等，可以根据需要设计各种类型的数字滤波器。
使用这些函数可以实现低通滤波、高通滤波、带通滤波等操作。
7. 音频处理案例音频处理是数字信号处理的一个重要应用领域。
在Matlab中，可以使用audioread函数读取音频文件，使用audiowrite函数写入音频文件。
Matlab中的数字信号处理方法与实例数字信号处理是一门研究数字信号在数字域中分析、处理和改变的学科。
Matlab是一种强大的数值计算工具，被广泛应用于信号处理领域。
本文将介绍一些在Matlab中常用的数字信号处理方法与实例，并通过实例来展示它们的应用。
1. 信号的采样与重构信号采样是指将连续时间信号转化为离散时间信号的过程。
在Matlab中，我们可以使用“sample”函数对信号进行采样，并使用“hold”函数对采样后的信号进行重构。
下面是一个示例：```matlabfs = 100; % 采样频率t = 0:1/fs:1; % 时间序列x = sin(2*pi*5*t); % 原始信号subplot(2,1,1);plot(t,x);title('原始信号');xlabel('时间');ylabel('幅值');subplot(2,1,2);stem(t,x);title('采样和重构后的信号');xlabel('时间');ylabel('幅值');```在这个例子中，我们生成了一个频率为5Hz的正弦信号，然后对该信号进行采样和重构。
从结果可以看出，原始信号和重构后的信号基本上是一致的。
2. 信号的频谱分析频谱分析是指将信号从时域转换到频域的过程，可以用来分析信号的频率成分。
在Matlab中，我们可以使用“fft”函数对信号进行傅里叶变换，并使用“abs”函数获取信号的幅度谱。
下面是一个示例，演示如何对信号进行频谱分析：```matlabfs = 100; % 采样频率t = 0:1/fs:1; % 时间序列x = sin(2*pi*5*t); % 原始信号N = length(x); % 信号长度X = fft(x); % 傅里叶变换f = (0:N-1)*(fs/N); % 频率坐标plot(f,abs(X));title('信号的频谱');xlabel('频率');ylabel('幅度');```在这个示例中，我们同样生成了一个频率为5Hz的正弦信号，然后对该信号进行傅里叶变换，并绘制出信号的频谱图。

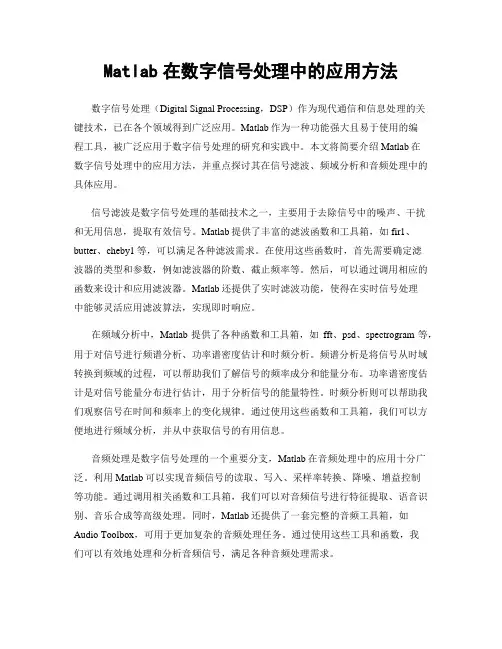

Matlab在数字信号处理中的应用方法数字信号处理（Digital Signal Processing，DSP）作为现代通信和信息处理的关键技术，已在各个领域得到广泛应用。
Matlab作为一种功能强大且易于使用的编程工具，被广泛应用于数字信号处理的研究和实践中。
本文将简要介绍Matlab在数字信号处理中的应用方法，并重点探讨其在信号滤波、频域分析和音频处理中的具体应用。
信号滤波是数字信号处理的基础技术之一，主要用于去除信号中的噪声、干扰和无用信息，提取有效信号。
Matlab提供了丰富的滤波函数和工具箱，如fir1、butter、cheby1等，可以满足各种滤波需求。
在使用这些函数时，首先需要确定滤波器的类型和参数，例如滤波器的阶数、截止频率等。
然后，可以通过调用相应的函数来设计和应用滤波器。
Matlab还提供了实时滤波功能，使得在实时信号处理中能够灵活应用滤波算法，实现即时响应。
在频域分析中，Matlab提供了各种函数和工具箱，如fft、psd、spectrogram等，用于对信号进行频谱分析、功率谱密度估计和时频分析。
频谱分析是将信号从时域转换到频域的过程，可以帮助我们了解信号的频率成分和能量分布。
功率谱密度估计是对信号能量分布进行估计，用于分析信号的能量特性。
时频分析则可以帮助我们观察信号在时间和频率上的变化规律。
通过使用这些函数和工具箱，我们可以方便地进行频域分析，并从中获取信号的有用信息。
音频处理是数字信号处理的一个重要分支，Matlab在音频处理中的应用十分广泛。
利用Matlab可以实现音频信号的读取、写入、采样率转换、降噪、增益控制等功能。
通过调用相关函数和工具箱，我们可以对音频信号进行特征提取、语音识别、音乐合成等高级处理。
同时，Matlab还提供了一套完整的音频工具箱，如Audio Toolbox，可用于更加复杂的音频处理任务。
通过使用这些工具和函数，我们可以有效地处理和分析音频信号，满足各种音频处理需求。
matlab数字信号处理85个实用案例精讲MATLAB数字信号处理85个实用案例精讲MATLAB是一种强大的数学软件，广泛应用于数字信号处理领域。
本文将介绍85个实用案例，涵盖了数字信号处理的各个方面，包括信号生成、滤波、频谱分析、时频分析、数字滤波器设计等。
1. 信号生成案例：生成正弦信号在MATLAB中，可以使用sin函数生成正弦信号。
例如，生成频率为100Hz，幅度为1的正弦信号，代码如下：t = 0:0.001:1;f = 100;x = sin(2*pi*f*t);2. 滤波案例：低通滤波低通滤波器可以滤除高频信号，保留低频信号。
在MATLAB中，可以使用fir1函数设计低通滤波器。
例如，设计截止频率为100Hz的低通滤波器，代码如下：fs = 1000;fc = 100;N = 100;b = fir1(N, fc/(fs/2), 'low');3. 频谱分析案例：计算功率谱密度功率谱密度是信号在频域上的能量分布。
在MATLAB中，可以使用pwelch函数计算功率谱密度。
例如，计算频率为100Hz的正弦信号的功率谱密度，代码如下：t = 0:0.001:1;f = 100;x = sin(2*pi*f*t);[Pxx, f] = pwelch(x, [], [], [], 1000);4. 时频分析案例：计算短时傅里叶变换短时傅里叶变换可以分析信号在时间和频率上的变化。
在MATLAB中，可以使用spectrogram函数计算短时傅里叶变换。
例如，计算频率为100Hz的正弦信号的短时傅里叶变换，代码如下：t = 0:0.001:1;f = 100;x = sin(2*pi*f*t);spectrogram(x, [], [], [], 1000, 'yaxis');5. 数字滤波器设计案例：设计巴特沃斯滤波器巴特沃斯滤波器是一种常用的数字滤波器，可以实现平滑滤波和带通滤波。
利用Matlab进行数字信号处理与分析数字信号处理是现代通信、控制系统、生物医学工程等领域中不可或缺的重要技术之一。
Matlab作为一种功能强大的科学计算软件，被广泛应用于数字信号处理与分析领域。
本文将介绍如何利用Matlab进行数字信号处理与分析，包括基本概念、常用工具和实际案例分析。
1. 数字信号处理基础在开始介绍如何利用Matlab进行数字信号处理与分析之前，我们首先需要了解一些基础概念。
数字信号是一种离散的信号，可以通过采样和量化得到。
常见的数字信号包括音频信号、图像信号等。
数字信号处理就是对这些数字信号进行处理和分析的过程，包括滤波、频谱分析、时域分析等内容。
2. Matlab在数字信号处理中的应用Matlab提供了丰富的工具箱和函数，可以方便地进行数字信号处理与分析。
其中，Signal Processing Toolbox是Matlab中专门用于信号处理的工具箱，提供了各种滤波器设计、频谱分析、时域分析等功能。
除此之外，Matlab还提供了FFT函数用于快速傅里叶变换，可以高效地计算信号的频谱信息。
3. 数字信号处理实例分析接下来，我们通过一个实际案例来演示如何利用Matlab进行数字信号处理与分析。
假设我们有一个包含噪声的音频文件，我们希望去除噪声并提取出其中的有效信息。
首先，我们可以使用Matlab读取音频文件，并对其进行可视化：示例代码star：编程语言：matlab[y, Fs] = audioread('noisy_audio.wav');t = (0:length(y)-1)/Fs;plot(t, y);xlabel('Time (s)');ylabel('Amplitude');title('Noisy Audio Signal');示例代码end接下来，我们可以利用滤波器对音频信号进行去噪处理：示例代码star：编程语言：matlabDesign a lowpass filterorder = 8;fc = 4000;[b, a] = butter(order, fc/(Fs/2), 'low');Apply the filter to the noisy audio signaly_filtered = filtfilt(b, a, y);Plot the filtered audio signalplot(t, y_filtered);xlabel('Time (s)');ylabel('Amplitude');title('Filtered Audio Signal');示例代码end通过以上代码，我们成功对音频信号进行了去噪处理，并得到了滤波后的音频信号。
实验1 离散时间信号的时域分析一、实验目的（1）了解MATLAB 语言的主要特点及作用；（2）熟悉MATLAB 主界面，初步掌握MATLAB 命令窗和编辑窗的操作方法；（3）学习简单的数组赋值、数组运算、绘图的程序编写；（4）了解常用时域离散信号及其特点；（5）掌握MATLAB 产生常用时域离散信号的方法。
二、知识点提示本章节的主要知识点是利用MATLAB 产生数字信号处理的几种常用典型序列、数字序列的基本运算；重点是单位脉冲、单位阶跃、正（余）弦信号的产生；难点是MATLAB 关系运算符“==、>=”的使用。
三、实验内容1. 在MATLAB 中利用逻辑关系式0==n 来实现()0n n -δ序列，显示范围21n n n ≤≤。
（函数命名为impseq(n0,n1,n2)）并利用该函数实现序列：()()()632-+-=n n n y δδ；103≤≤-nn 0212. 在MATLAB 中利用逻辑关系式0>=n 来实现()0n n u -序列，显示范围21n n n ≤≤。
（函数命名为stepseq(n0,n1,n2)）并利用该函数实现序列：()()()20522≤≤--++=n n u n u n y3. 在MATLAB 中利用数组运算符“.^”来实现一个实指数序列。
如： ()()5003.0≤≤=n n x n4. 在MATLAB 中用函数sin 或cos 产生正余弦序列，如：()()2003.0cos 553.0sin 11≤≤+⎪⎭⎫ ⎝⎛+=n n n n x πππ5. 已知()n n x 102cos 3π=，试显示()()()3,3,+-n x n x n x 在200≤≤n 区间的波形。
6. 参加运算的两个序列维数不同，已知()()6421≤≤-+=n n u n x ，()()8542≤≤--=n n u n x ，求()()()n x n x n x 21+=。
如何使用MATLAB进行数字信号处理MATLAB是一种常用的数学软件工具，广泛应用于数字信号处理领域。
本文将介绍如何使用MATLAB进行数字信号处理，并按照以下章节进行详细讨论：第一章: MATLAB中数字信号处理的基础在数字信号处理中，我们首先需要了解信号的基本概念和数学表示。
在MATLAB中，可以使用向量或矩阵来表示信号，其中每个元素对应着一个离散时间点的信号值。
我们可以使用MATLAB 中的向量运算和函数来处理这些信号。
此外，MATLAB还提供了一组强大的工具箱，包括DSP系统工具箱和信号处理工具箱，以便更方便地进行数字信号处理。
第二章: 数字信号的采样和重构在数字信号处理中，采样和重构是两个核心概念。
采样是将连续信号转换为离散信号的过程，而重构则是将离散信号重新转换为连续信号的过程。
在MATLAB中，可以使用"sample"函数对信号进行采样，使用"interp"函数进行信号的重构。
此外，还可以使用FFT（快速傅里叶变换）函数对离散信号进行频率分析和频谱表示。
第三章: 傅里叶变换与频域分析傅里叶变换是一种常用的信号分析工具，可将信号从时域转换到频域。
MATLAB中提供了强大的FFT函数，可以帮助我们进行傅里叶变换和频谱分析。
通过傅里叶变换，可以将信号分解为不同频率的分量，并且可以通过滤波器和滤波器设计来处理这些分量。
MATLAB还提供了许多用于频域分析的函数，如功率谱密度函数、频谱估计函数等。
第四章: 滤波与降噪滤波是数字信号处理中的重要任务之一，旨在去除信号中的噪声或不需要的频率成分。
在MATLAB中，可以使用FIR和IIR滤波器设计工具箱来设计和实现滤波器。
此外，MATLAB还提供了各种滤波器的函数和滤波器分析工具，如lowpass滤波器、highpass滤波器、带通滤波器等。
这些工具和函数可以帮助我们对信号进行滤波，实现信号降噪和频率调整。
第五章: 时域信号分析与特征提取除了频域分析外，时域分析也是数字信号处理的重要内容之一。
实验一 离散时间信号分析一、实验目的1．熟悉MATLAB 应用环境，常用窗口的功能和使用方法。
2．掌握各种常用的序列，理解其数学表达式和波形表示。
3．掌握在计算机中生成及绘制数字信号波形的方法。
4．掌握序列的相加、相乘、移位、反褶、卷积等基本运算及计算机实现。
5．通过编程，上机调试程序，进一步增强使用计算机解决问题的能力。
二、实验原理1．序列的基本概念离散时间信号是指在离散时刻才有定义的信号，简称离散信号，或者序列。
离散时间信号在数学上可用时间序列)}({n x 来表示，其中)(n x 代表序列的第n 个数字，n 代表时间的序列，n 的取值范围为∞<<∞-n 的整数，n 取其它值)(n x 没有意义。
离散时间信号可以是由模拟信号通过采样得到，例如对模拟信号)(t a x 进行等间隔采样，采样间隔为T ，得到一个有序的数字序列)}({nT x a 就是离散时间信号，简称序列。
2．常用序列常用序列有：单位脉冲序列（单位抽样）)(n δ、单位阶跃序列)(n u 、矩形序列)(n R N 、实指数序列、复指数序列、正弦型序列等。
3．序列的基本运算序列的运算包括移位、反褶、和、积、点乘、累加、差分运算、卷积等。
4．序列的卷积运算)()()()()(n h n x m n h m x n y m *=-=∑∞-∞=上式的运算关系称为卷积运算，式中*代表两个序列卷积运算。
两个序列的卷积是一个序列与另一个序列反褶后逐次移位乘积之和，故称为离散卷积，也称两序列的线性卷积。
其计算的过程包括以下4个步骤（1）反褶：先将)(n x 和)(n h 的变量n 换成m ，变成)(m x 和)(m h ，再将)(m h 以纵轴为对称轴反褶成)(m h -。
（2）移位：将)(m h -移位n ，得)(m n h -。
当n 为正数时，右移n 位；当n 为负数时，左移n 位。
（3）相乘：将)(m n h -和)(m x 的对应点的值相乘。

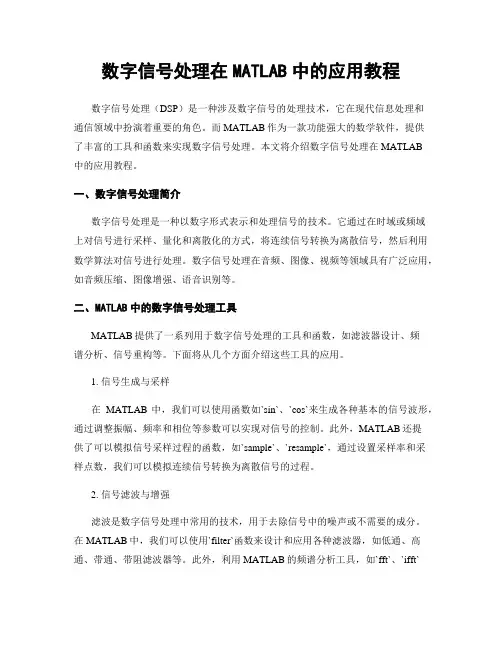

数字信号处理在MATLAB中的应用教程数字信号处理（DSP）是一种涉及数字信号的处理技术，它在现代信息处理和通信领域中扮演着重要的角色。
而MATLAB作为一款功能强大的数学软件，提供了丰富的工具和函数来实现数字信号处理。
本文将介绍数字信号处理在MATLAB中的应用教程。
一、数字信号处理简介数字信号处理是一种以数字形式表示和处理信号的技术。
它通过在时域或频域上对信号进行采样、量化和离散化的方式，将连续信号转换为离散信号，然后利用数学算法对信号进行处理。
数字信号处理在音频、图像、视频等领域具有广泛应用，如音频压缩、图像增强、语音识别等。
二、MATLAB中的数字信号处理工具MATLAB提供了一系列用于数字信号处理的工具和函数，如滤波器设计、频谱分析、信号重构等。
下面将从几个方面介绍这些工具的应用。
1. 信号生成与采样在MATLAB中，我们可以使用函数如`sin`、`cos`来生成各种基本的信号波形，通过调整振幅、频率和相位等参数可以实现对信号的控制。
此外，MATLAB还提供了可以模拟信号采样过程的函数，如`sample`、`resample`，通过设置采样率和采样点数，我们可以模拟连续信号转换为离散信号的过程。
2. 信号滤波与增强滤波是数字信号处理中常用的技术，用于去除信号中的噪声或不需要的成分。
在MATLAB中，我们可以使用`filter`函数来设计和应用各种滤波器，如低通、高通、带通、带阻滤波器等。
此外，利用MATLAB的频谱分析工具，如`fft`、`ifft`函数，我们可以对信号进行频谱分析，从而了解信号的频域特性，并对其进行增强处理。
3. 信号压缩与编码信号压缩是数字信号处理中的一个重要应用，用于将信号压缩至较小的文件大小，以便传输和存储。
MATLAB提供了各种压缩算法的工具箱，如Huffman编码、小波变换等。
通过使用这些工具，我们可以对音频、图像等信号进行压缩，并在传输和存储过程中减少数据量。
