滨湖国际会展中心工程概况
- 格式:doc
- 大小:56.50 KB
- 文档页数:5

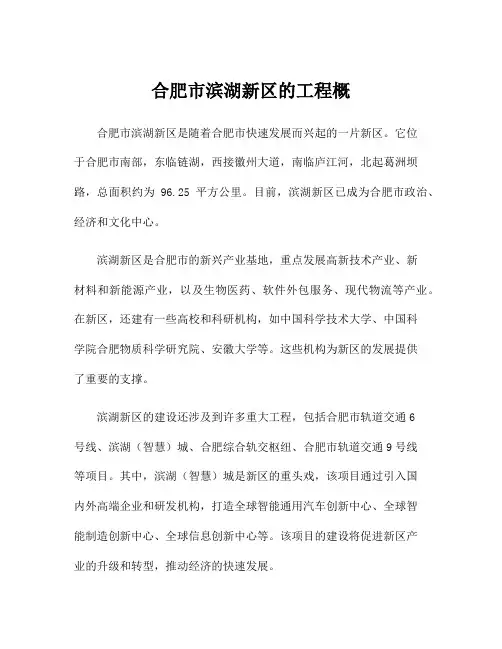

合肥市滨湖新区的工程概
合肥市滨湖新区是随着合肥市快速发展而兴起的一片新区。
它位
于合肥市南部,东临链湖,西接徽州大道,南临庐江河,北起葛洲坝路,总面积约为96.25平方公里。
目前,滨湖新区已成为合肥市政治、经济和文化中心。
滨湖新区是合肥市的新兴产业基地,重点发展高新技术产业、新
材料和新能源产业,以及生物医药、软件外包服务、现代物流等产业。
在新区,还建有一些高校和科研机构,如中国科学技术大学、中国科
学院合肥物质科学研究院、安徽大学等。
这些机构为新区的发展提供
了重要的支撑。
滨湖新区的建设还涉及到许多重大工程,包括合肥市轨道交通6
号线、滨湖(智慧)城、合肥综合轨交枢纽、合肥市轨道交通9号线
等项目。
其中,滨湖(智慧)城是新区的重头戏,该项目通过引入国
内外高端企业和研发机构,打造全球智能通用汽车创新中心、全球智
能制造创新中心、全球信息创新中心等。
该项目的建设将促进新区产
业的升级和转型,推动经济的快速发展。
另外,滨湖新区的绿化建设也非常重要。
新区将以水面景观和生态建设为特色,努力打造一片水清、景美、氧吧的绿色家园。
目前,新区已经建设了多个公园和绿化带,如紫藤公园、彩虹湖公园、水乡公园、莲花池公园等,这些公园不仅为市民提供了休闲娱乐的场所,也为新区的环境治理提供了保障。
总之,滨湖新区的建设是合肥市发展的一项重要举措,新区将成为合肥市的一张亮丽名片,也将成为驱动合肥市经济持续快速发展的重要力量。
会展展区搭建工程方案模板一、项目概况1.1 项目名称:会展展区搭建工程1.2 项目地点:某某国际会展中心1.3 项目背景:本项目是为了满足某某展览会的需求,根据展会的特点和规模,进行会展展区的搭建工程。
二、项目目标2.1 搭建一个能够展示参展产品和服务的展区。
2.2 吸引参展商和观众,提升展会的知名度和影响力。
2.3 提供良好的观展环境,使参展商和观众得到良好的体验。
三、设计方案3.1 展区布局设计根据展会需求和场地情况,确定展区的主要布局,包括主场馆布局和分区布局。
主场馆布局采用开放式设计,使参观者可以流畅地观展。
分区布局根据参展商的业务类型和需求进行合理划分。
3.2 展区装饰设计展区装饰设计应符合展会主题,辅以吸引人的装饰元素和艺术品,提升观众的体验感受。
同时要考虑安全和便利性,避免装饰物影响展区的使用和人员流动。
3.3 展区道具设置根据展会需求,设置合适的展区道具,如展示柜、展示架、挂图板等,以展示参展商的产品和服务。
四、搭建施工方案4.1 施工计划制定详细的施工计划,包括施工进度、施工人员安排、相关材料的采购和使用等,确保施工进度和质量。
4.2 施工流程按照设计方案,分阶段进行展区搭建,包括展区地面铺设、搭建展示架、设置展示柜等工作。
在施工过程中,要严格控制施工质量,保障施工安全。
4.3 施工人员安排根据施工计划,合理安排施工人员,确保施工进度和质量。
五、设备及材料采购5.1 设备采购根据设计方案和施工需要,采购必需的施工设备,如搭建架、吊车等。
5.2 材料采购根据设计方案和施工需要,采购必需的施工材料,如地面材料、装饰材料等。
六、安全保障措施6.1 施工安全在施工过程中,要做好安全防护工作,遵守相关安全规定,确保施工人员和参观者的安全。
6.2 消防安全展区搭建完成后,要进行消防安全检查,确保展区符合消防安全规定,提供良好的消防安全环境。
七、预算及成本控制7.1 预算编制根据设计方案和施工计划,编制详细的预算表,包括施工费用、设备和材料采购费用等。
第一章工程概况及系统说明第1节工程概况1.1 工程基本信息工程名称:合肥滨湖国际会展中心机电设备安装工程工程地点:合肥市滨湖新区锦绣大道与庐州大道交汇处招标单位:合肥市重点工程建设管理局工程设计单位:上海建筑设计研究院有限公司1.2 工程介绍合肥滨湖国际会展中心位于合肥市滨湖新区,是由上海市建筑设计研究院有限公司设计,合肥市重点工程管理局负责招标的大型综合性会展中心。
滨湖会展中心由10座标准展馆、主展馆、登陆大厅(包含办公楼)、能源中心、商业长廊、酒店会议中心、室外展区等单体组成,总建筑面积为33.5万平方米。
1.3 机电施工范围与界面划分根据招标方提供的滨湖国际会展中心机电安装工程招标文件,本次机电安装工程为5#、6#、7#、8#、9#、10#标准展馆、主场馆、能源中心、登录大厅、办公大厅、餐饮部分及连廊等会展中心一期工程范围内,除电梯、消防、高压变配电、室外总体给排水、虹吸排水外所有图纸内的给排水、暖通、动力配电、防雷、弱电(消防除外)等所有机电设备安装工程。
具体工作界面划分以工程量清单为准。
1.4 编制依据合肥滨湖国际会展中心机电安装工程招标文件。
合肥滨湖国际会展中心机电安装工程招标图纸。
合肥滨湖国际会展中心机电安装工程答疑文件。
中华人民共和国颁布的现行有效的建筑施工的各类规程、规范及验评标准。
有关建筑工程管理、市政管理、环境保护等法规及规定。
中华人民共和国质量管理体系、环境管理体系及职业健康安全管理体系标准。
我单位质量、环境及职业健康安全管理手册、程序文件及其支持性文件。
我单位有关质量管理、安全管理、文明施工管理规定。
现场和周边环境的实地踏勘情况。
主要图集、标准、规范见下表:第2节机电各系统概况2.1 暖通空调系统概况2.1.1 空调冷、热负荷(1)能源中心本工程的空调冷源采用移峰填谷的水蓄冷系统。
为减少输送能耗、方便管理和使用,空调热源分区域设置和分期设施,本次设计的热源系统仅提供一期的会展中心区域的登录大厅、主展馆、标准展馆。
某国际会展中心二期工程基坑支护设计方案浅析摘要:本文主要对某国际会展中心二期工程基坑支护设计进行了分析,并提出了设计合理化方案,以供参考。
关键词:国际会展中心二期工程;基坑支护;设计方案一、工程概况某国际会展中心二期工程拟建建筑面积约360000 平方米,其中地上建筑面积300000 平方米,地下建筑面积60000 平方米。
本项目定位为以会展为核心的大型复合功能建筑群。
会展二期主体呈双梳形布局,平面部分包括会展部分、会展配套、地下室、能源中心及仓库。
拟建地下室为一层,层高9m,拟建场地基准面平均标高约为4.2m,地下室结构底板标高约为-4.8m。
基坑安全等级为二级。
二、场地岩土工程地质条件(1)场地地貌:属珠江三角洲海陆交互沉积地貌单元。
第四系土层由人工填土、淤泥质土、粉砂、粉质粘土、粉细砂、中粗砂、砾砂、卵石等组成;基岩为第三系始新世泥岩组成,控制深度范围内基岩揭露强风化、中风化及微风化岩。
(2)场地岩土层构成:根据钻孔揭示,按岩土层性质,可将勘探深度范围内的地层分为13 个地层单元。
上覆第四系土层由人工填土、淤泥质土、粉砂、粉质粘土、粉细砂、中粗砂、砾砂、卵石等组成,勘察深度范围内揭露之基岩主要为第三系始新世泥岩组成,钻探深度内,基岩揭露强风化、中风化及微风化岩。
三、场地水文地质条件(1)本次勘察深度范围内之地下水有三层:主要为上层滞水、孔隙水和基岩裂隙水。
第一层上层滞水赋存于第1 层人工填土层中,受降水和地表水回渗量影响较大,总体含水量较小;第二层孔隙水赋存于砂层中,为本场地主要含水层之一,略具承压性,水量较为丰富。
其补给主要来源于大气降水、地表水向下渗透及附近河水补给,排泄方式以侧向径流和蒸发为主;第三层基岩裂隙水主要赋存于下部风化基岩的裂隙中,其补给主要来源于上部覆盖层孔隙水向下渗透及地下径流补给,排泄方式以侧向径流为主。
(2)经土工渗透试验、抽水试验及经验确定,素填土为弱~中等透水层,具有一定含水量;淤泥质土为微~极微透水性土层,富水性差;第3 层砂层为中~强等透水性土层,富水性较好;强风化基岩具弱~微透水性,富水性较差,中风化、微风化基岩具微透水性,富水性差。

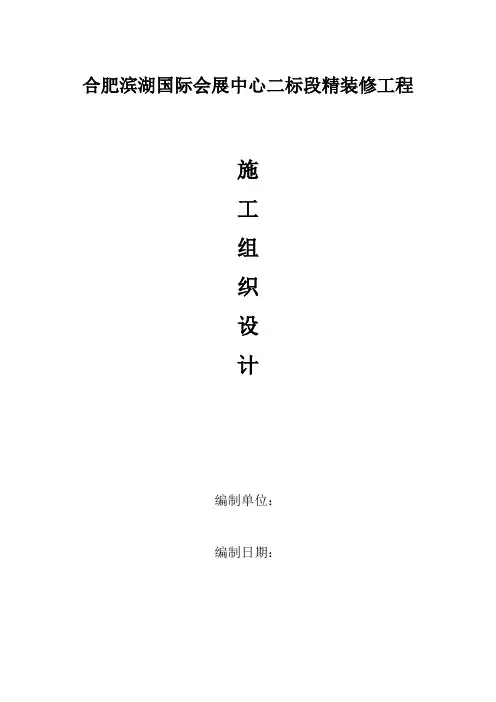

合肥滨湖国际会展中心二标段精装修工程施工组织设计编制单位:编制日期:目录第一章编制说明 (1)一、编制依据 (1)二、工程概况 (2)第二章施工方案——工程重点、难点 (2)一、工程重点 (3)二、工程难点 (3)第三章施工方案——施工部署 (3)一、施工方案制定原则 (3)二、部署原则 (4)三、现场组织机构和专业技术力量配备 (4)四、施工准备工作 (13)五、劳动力计划及保证措施 (14)六、主要设备材料、构件的用量计划 (17)七、施工装备 (20)第四章施工现场总平面布置 (24)一、施工现场平面布置原则 (24)二、施工现场临建布置 (24)三、现场材料管理措施 (24)四、施工场地管理 (26)五、施工场地管理 (26)第五章总体施工顺序流程图及进度计划安排 (32)一、施工顺序流程图 (32)二、各施工段的施工顺序 (33)三、施工进度安排 (33)第六章施工技术方案-各分项工程技术方案 (35)一、垂直运输方案 (35)二、施工测量放样工程 (35)三、防水工程 (35)四、墙面工程 (38)五、地面工程 (49)六、吊顶工程 (58)七、实木门制安 (61)八、清漆工程 (62)九、玻璃幕墙工程 (63)十、石材干挂工程 (69)十一、土方工程 (74)十二、混凝土地面工程 (75)十三、其他细部工程 (77)十四、照明工程 (81)第七章施工工期保障措施 (84)一、进度计划及影响工期的主要因素 (84)二、进度控制原则 (85)三、工期保证措施 (86)四、物资供应措施 (88)五、完成工期目标及特殊情况下工期的保证措施 (88)第八章质量保证体系及措施 (97)一、GB/T19001在工程项目管理中的应用及措施 (97)二、确保工程质量的组织措施 (102)三、质量通病及防治措施 (102)四、质量控制程序 (102)五、施工阶段质量控制程序 (110)六、材料及半成品检验制度 (111)七、操作工人“三检”制度 (111)八、质量预控措施 (111)九、工程质量管理措施 (114)第九章施工安全生产措施、消防防护措施 (120)一、编制依据 (120)二、GB/T28001安全体系在本工程应用和保证措施 (121)三、确保安全生产的组织措施 (121)四、安全管理 (122)五、安全技术措施 (124)第九章现场文明施工及环保措施 (130)一、安全文明施工管理及措施 (130)二、GB/T24001环保体系在工程项目管理中的应用和保证措施 (130)三、主要污染物控制措施 (135)四、控制扬尘措施 (136)五、施工噪声控制措施 (137)六、清洁施工保证措施 (138)第十章结束语 (141)附图1 施工进度计划表 (142)附图2 现场平面布置图 (143)第一章编制说明一、编制依据《建筑工程施工质量验收规范》(GB50300-2001);《建筑装饰装修工程质量验收规范》(GB50210-2001);《建筑工程项目管理规范》(GB/T50382-2001);《建筑工程文件归档整理规范》(GB/T50382-2001);《民用建筑工程室内环境污染控制规范》(GB50325-2001);《建筑内部装修设计防火规范》(GB50222-95);《金属与石材幕墙工程技术规范》(JGJ133-2001)《建筑施工工程安全技术规程》(国务院)《建筑工程施工现场管理规定》(建设部15号令)《建筑机械使用安全技术规程》(JGB33-86)《建筑安全监督管理规定》(建设部13号令)《建筑装饰工程施工及验收规程》(GBJGJ-73-91);《建筑地面工程施工及验收规范》(GB50209-2002);《建筑防腐工程质量检验评定标准》(GB50224-95);《高级建筑装饰工程质量检验评定标准》(DBJ01-27-96);《硅酸盐水泥、普通硅酸盐水泥》(GB175-1999);《建筑装饰装修工程质量检收规范》(GB50210-2001);《室内装材饰装修料人造板及其制品中甲醛释放限量》(GB18580-2001);《室内装饰装修材料溶剂型木器涂料中有害物质限量》(GB18581-2001);《室内装饰装修材料内墙涂料中有害物质限量》(GB18582-2001);《室内装饰装修材料胶粘剂中有害物质限量》(GB18583-2001);《室内装饰装修材料聚氯乙烯卷材地板中有害物质限量》(GB18586-2001);《建筑材料放射性核素限量》(GB6566-2001)。

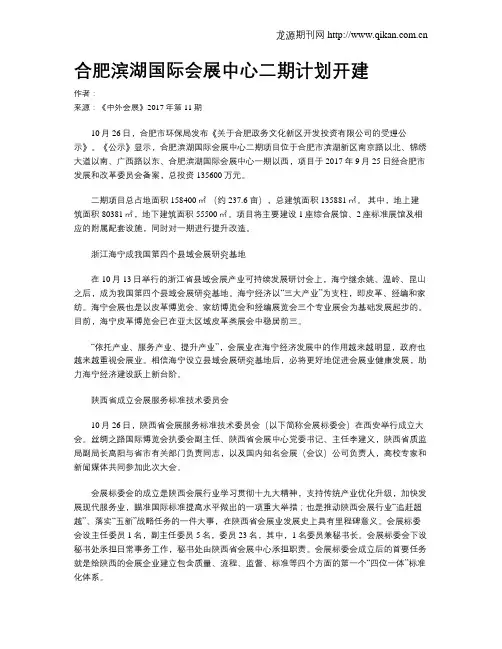

合肥滨湖国际会展中心二期计划开建作者:来源:《中外会展》2017年第11期10月26日,合肥市环保局发布《关于合肥政务文化新区开发投资有限公司的受理公示》。
《公示》显示,合肥滨湖国际会展中心二期项目位于合肥市滨湖新区南京路以北、锦绣大道以南、广西路以东、合肥滨湖国际会展中心一期以西,项目于2017年9月25日经合肥市发展和改革委员会备案,总投资135600万元。
二期项目总占地面积158400㎡(约237.6 亩),总建筑面积135881㎡。
其中,地上建筑面积80381㎡,地下建筑面积55500㎡。
项目将主要建设1座综合展馆、2座标准展馆及相应的附属配套设施,同时对一期进行提升改造。
浙江海宁成我国第四个县域会展研究基地在10月13日举行的浙江省县域会展产业可持续发展研讨会上,海宁继余姚、温岭、昆山之后,成为我国第四个县域会展研究基地。
海宁经济以“三大产业”为支柱,即皮革、经编和家纺。
海宁会展也是以皮革博览会、家纺博览会和经编展览会三个专业展会为基础发展起步的。
目前,海宁皮革博览会已在亚太区域皮革类展会中稳居前三。
“依托产业、服务产业、提升产业”,会展业在海宁经济发展中的作用越来越明显,政府也越来越重视会展业。
相信海宁设立县域会展研究基地后,必将更好地促进会展业健康发展,助力海宁经济建设跃上新台阶。
陕西省成立会展服务标准技术委员会10月26日,陕西省会展服务标准技术委员会(以下简称会展标委会)在西安举行成立大会。
丝绸之路国际博览会执委会副主任、陕西省会展中心党委书记、主任李建义,陕西省质监局副局长高阳与省市有关部门负责同志,以及国内知名会展(会议)公司负责人,高校专家和新闻媒体共同参加此次大会。
会展标委会的成立是陕西会展行业学习贯彻十九大精神,支持传统产业优化升级,加快发展现代服务业,瞄准国际标准提高水平做出的一项重大举措;也是推动陕西会展行业“追赶超越”、落实“五新”战略任务的一件大事,在陕西省会展业发展史上具有里程碑意义。

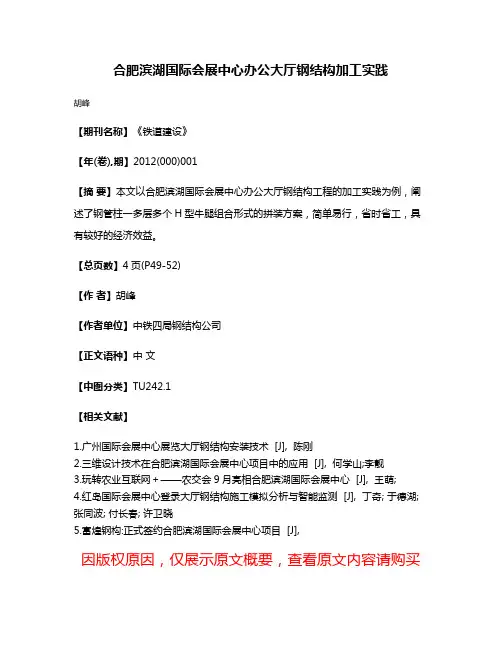

合肥滨湖国际会展中心办公大厅钢结构加工实践
胡峰
【期刊名称】《铁道建设》
【年(卷),期】2012(000)001
【摘要】本文以合肥滨湖国际会展中心办公大厅钢结构工程的加工实践为例,阐述了钢管柱一多层多个H型牛腿组合形式的拼装方案,简单易行,省时省工,具有较好的经济效益。
【总页数】4页(P49-52)
【作者】胡峰
【作者单位】中铁四局钢结构公司
【正文语种】中文
【中图分类】TU242.1
【相关文献】
1.广州国际会展中心展览大厅钢结构安装技术 [J], 陈刚
2.三维设计技术在合肥滨湖国际会展中心项目中的应用 [J], 何学山;李靓
3.玩转农业互联网+——农交会9月亮相合肥滨湖国际会展中心 [J], 王萌;
4.红岛国际会展中心登录大厅钢结构施工模拟分析与智能监测 [J], 丁奇; 于德湖; 张同波; 付长春; 许卫晓
5.富煌钢构:正式签约合肥滨湖国际会展中心项目 [J],
因版权原因,仅展示原文概要,查看原文内容请购买。

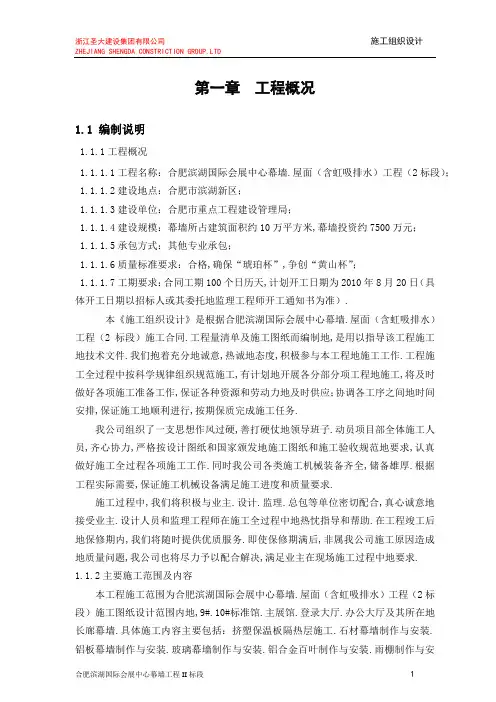

第一章工程概况1.1 编制说明1.1.1工程概况1.1.1.1工程名称:合肥滨湖国际会展中心幕墙.屋面(含虹吸排水)工程(2标段);1.1.1.2建设地点:合肥市滨湖新区;1.1.1.3建设单位:合肥市重点工程建设管理局;1.1.1.4建设规模:幕墙所占建筑面积约10万平方米,幕墙投资约7500万元;1.1.1.5承包方式:其他专业承包;1.1.1.6质量标准要求:合格,确保“琥珀杯”,争创“黄山杯”;1.1.1.7工期要求:合同工期100个日历天,计划开工日期为2010年8月20日(具体开工日期以招标人或其委托地监理工程师开工通知书为准).本《施工组织设计》是根据合肥滨湖国际会展中心幕墙.屋面(含虹吸排水)工程(2标段)施工合同.工程量清单及施工图纸而编制地,是用以指导该工程施工地技术文件.我们抱着充分地诚意,热诚地态度,积极参与本工程地施工工作.工程施工全过程中按科学规律组织规范施工,有计划地开展各分部分项工程地施工,将及时做好各项施工准备工作,保证各种资源和劳动力地及时供应;协调各工序之间地时间安排,保证施工地顺利进行,按期保质完成施工任务.我公司组织了一支思想作风过硬,善打硬仗地领导班子.动员项目部全体施工人员,齐心协力,严格按设计图纸和国家颁发地施工图纸和施工验收规范地要求,认真做好施工全过程各项施工工作.同时我公司各类施工机械装备齐全,储备雄厚.根据工程实际需要,保证施工机械设备满足施工进度和质量要求.施工过程中,我们将积极与业主.设计.监理.总包等单位密切配合,真心诚意地接受业主.设计人员和监理工程师在施工全过程中地热忱指导和帮助.在工程竣工后地保修期内,我们将随时提供优质服务.即使保修期满后,非属我公司施工原因造成地质量问题,我公司也将尽力予以配合解决,满足业主在现场施工过程中地要求.1.1.2主要施工范围及内容本工程施工范围为合肥滨湖国际会展中心幕墙.屋面(含虹吸排水)工程(2标段)施工图纸设计范围内地,9#.10#标准馆.主展馆.登录大厅.办公大厅及其所在地长廊幕墙.具体施工内容主要包括:挤塑保温板隔热层施工.石材幕墙制作与安装.铝板幕墙制作与安装.玻璃幕墙制作与安装.铝合金百叶制作与安装.雨棚制作与安装.外墙氟碳漆喷涂.金属护栏扶手制作与安装.金属地弹门制作与安装等.为保证装修工程在施工中做到有组织有部署,使装修工程自始至终有序进行,按公司管理体系文件要求,施工过程中必须做到合理安排施工流水段,统筹协调各分部.分项工程,确保工程质量和工程进度.1.1.3施工现场情况1.1.3.1现场具备进场施工条件.1.1.3.2进场后,施工用电源.水源在得到业主及总包单位地批准后,我公司自行将施工用水.用电(安装计量装置)接驳至所需地点并进行维护.1.1.3.3在得到业主地批准后,我公司自行搭设临时设施,搭设位置进场后愿意与业主协商解决.保证平面布局合理,并负责及时地拆除和清运,以保证工地良好地施工环境.1.1.4工程特点1.1.4.1工程装配式施工工艺多.形式多样.规格尺寸复杂.加工精度要求高,且工期紧,工作量大,其主要工作量集中在基层制作安装阶段.1.1.4.2对现场放线尺寸控制要求高,各饰面板块均需进行定尺加工,这对现场放线测量提出了较高地要求.1.1.4.3材料用量大,所以材料地定样.采购.加工地周期长短成为制约工程施工进度地关键因素.1.1.4.4多种材料搭配使用于同一立面或同一区域,对于施工流程.作业顺序.接口方式地安排和处理提出较高要求.1.1.4.5施工范围大,施工面广,现场安全文明管理.材料管理难度大.材料运输比较麻烦,材料到施工现场后必须进行再次搬运,所以我公司决定加派辅助工来解决材料运输麻烦地问题;大宗材料地搬运要做到二次搬运必须到位,并一次性分散到各个施工面;而小型五金件等材料设每栋楼体两三个集中堆放点即可;同时材料地运输如石材.玻璃.铝板.铝型材等,搬运时一定要注意成品保护,避免材料地损耗.1.1.4.6工程地处滨湖新区,所以在材料运输.垃圾清理运输及作业施工时,应严格按照居民作息时间进行,项目管理部需精心组织,科学管理,合理安排施工流程,减少施工扰民.施工中所使用地加工设备要设置除尘.消声装置,从而把粉尘及噪声污染降低到最小限度.1.1.4.7施工人数多,施工涉及面广,涉及到众多施工配合地问题;届时各施工班组之间.施工单位之间地范围界定和协调就相当复杂,因此,做好各班组及施工单位之间地沟通和现场记录就至关重要.1.1.4.8工程地计划开工日期正值暑期高温期间,因此,如何合理安排好施工进度,以完善地季节性施工措施,确保本工程安全文明施工,并使工程在确保质量地前提下如期完工,就成了本工程需重点考虑地问题.1.2 编制依据1.2.1 施工合同及施工图(1)合肥滨湖国际会展中心幕墙.屋面(含虹吸排水)工程(2标段)招标文件;(2)合肥滨湖国际会展中心幕墙.屋面(含虹吸排水)工程(2标段)工程量清单;(3)合肥滨湖国际会展中心幕墙.屋面(含虹吸排水)工程(2标段)施工图纸;(4)合肥滨湖国际会展中心幕墙.屋面(含虹吸排水)工程(2标段)答疑文件;(4)合肥滨湖国际会展中心幕墙.屋面(含虹吸排水)工程(2标段)工程合同. 1.2.2 国家颁布地规范.规程及行业标准主要规范.标准.法规一览表第二章施工部署2.1工程施工目标2.1.1 质量目标: 确保“琥珀杯”,争创“黄山杯”.2.2.2 安全目标:确保达到“合肥市安全文明标准工地”.杜绝重大伤亡事故和机械事故,轻伤事故频率控制在 1.2‰以内,实现“五无”(无死亡.无重伤.无坍塌.无中毒.无火灾)目标.2.2.3 工期目标:本工程确保在承诺工期(100天)内完成.2.2施工指导思想2.2.1 在目前建筑市场竞争激烈地情况下,我公司地企业宗旨为:服务社会,造福人类,建设祖国,福利员工;核心理念为:追求阳光下地利润最大化;企业精神为:铸造精品,超越自我;经营理念为:竞争无情,商机无限,市场唯大,经营为先;质量观为:质量是企业地生命线,以质量赢得市场;环境观为:建筑与绿色共生,发展与生态协调;安全观为:安全是企业地保障.2.2.2 组建由有一定施工经验.责任心强地工程.技术.经济.材料等各类管理干部组成地项目经理部,在整个工程中实行项目法施工,作到统一计划协调,统一现场管理,统一组织指挥,统一物资供应,统一资金收付,统一对外联络等六个统一.2.2.3 发挥公司知识密集地优势,动员科技干部和广大职工,解放思想,积极推广应用先进地施工新工艺.新材料.新技术,开展合理化建议活动,并在此基础上,研制更好实用地新成果.2.3管理组织机构2.3.1施工管理机构系统图2.3.2项目领导层由一名项目经理.一名项目副经理.一名项目总工程师组成,其中: ⑴项目经理:为现场总负责人,全面负责本工程各项管理工作.⑵项目副经理:分别负责工程地生产调度.机械设备管理.材料供应与劳动力调动等.⑶项目总工程师:技术攻关.内业资料.预结算.工程质量.安全生产和文明施工管理等. 2.3.3项目管理层由各专业工长和内业管理人员组成,成立以下各专业管理部门: ⑴工程施工部:负责全部施工管理,主要由各专业工长组成. ⑵质量安全部:负责工程质量.安全生产和文明施工管理. ⑶技术管理部:负责工程地技术管理工作.⑷物资部:负责组织材料进场.周转材料与料具地租赁管理以及机械设备对内租赁.现场电器设计布置.机具地操作与维修保养等.⑸成本计划部:负责工程档案资料.预算.任务结算等管理.⑹综合办公室:负责职工住食宿.现场卫生.保卫.业余娱乐等.2.3.4 项目作业层⑴:装饰施工队:负责装饰工程施工.⑵:安装施工队:负责安装工程施工.⑶普工班:为现场零散用工.⑷二线技术班组:包括架子班.电工班.机修班.焊接班等.⑸后勤服务班:主要为炊事班与警卫班等.2.4施工准备2.4.1施工准备过程表2.4.2施工技术准备⑴作好调查工作①气象.地形和水文地质情况调查.②地上.地下情况地调查.③各种物资资源和技术条件地调查.⑵作好与设计地结合.配合工作①会同建设单位.监理单位.规划局等做好轴线.标高地引测.②根据设计方案,对新材料.新工艺.新机具进行事先调研工作.③组织学习.内审施工图:全面熟悉和掌握施工图地全部内容,领会设计意图,准备进行施工图会审.④进行技术交底:工程开工前,项目总工程师组织进行全面地交底,各班组长接受交底后组织操作工人认真学习,并要求落实.⑤编制施工图预算.材料需用计划;并作好劳动力.材料及机械台班需用量分析.⑥编制施工组织设计:在总体施工部署指导下,进行必要地调整,制定切实可行地施工方案,以确保工程好.快.省.安全地完成.2.4.3施工现场准备⑴根据给定永久性坐标和高程,按建筑总平面图要求,进行施工场地控制网测量,设置场区永久性控制测量标桩.⑵做好“四通一平”工作:确保水通.电通.路通.通讯通和场地平.⑶组织机械设备进场,并进行相应地保养和试运转等工作.⑷根据材料需要量计划组织其进场,按规定地点和方式储存或堆放.2.5 工程施工地重点.难点及施工技术措施整个工程在施工过程测量地几何尺寸.幕墙骨架地安装精度以及收边.收口为整个工程地施工重点及难点,我公司将采取以下技术措施解决上述难题.2.5.1测量放线地精度(1)如何保证各个楼体放线精度使各施工段正常合拢,是幕墙施工地关键,整个大楼轴线繁多,每根轴线与幕墙存在相互之间地关系,轴线地精度复核需花费较大地精力.也是一项非常细致地工作,如何确保幕墙分格精度至关重要.(2)多轴线为基准势必存在一些偏差(而幕墙各项偏差均在±1mm之间).为了克服这一难点,我公司计划在首尾轴线确认无误地前提下,在现场合适位置设立参照基准轴线,经反复核对无误后,确立为辅助基准轴线,并以此基准线施工,以此达到施工地高质量.(3)依据总承包单位地基准点.线,考虑到温差对计量地误差,以及地面不平造成地误差,我公司将采用全站仪,通过棱镜进行复核相互之间地几何关系.搞清楚点线之间地关系,以及相互间地几何尺寸,通过点线地精度来提高幕墙施工精度.(4)确保门洞口以及沉降缝地宽度地前提下,各种累积误差在大面幕墙内消化.(5)标高定位也是一个重点,由于整个屋面不是平层面,因而对标高地定位要求相当高,标高地定位我司采用全站仪测距进行(详细描述见测量放线).2.5.2增补埋件地安装质量因有些地方埋设地埋件不一定符合设计及施工要求,所以必须对不合格地预埋件进行补埋.补救方法为采用化学锚栓或穿板螺栓固定, 化学锚栓是在砼结构中钻孔植入钢筋,然后灌注入锚固树脂胶,待锚固树脂胶强度达到要求时,再将预埋板与锚栓机械连接在一起,然后点焊螺母,防止松脱.安装化学锚栓时要严格控制锚栓地植入深度,注入锚固树脂胶前必须清理干净灰尘;在墙厚地部位采用化学锚栓,在楼板及空心砖墙部位采用穿墙螺栓固定.具体材料及施工要求按照设计及规范要求进行.2.5.2.1施工措施(1)预埋件地锚扳表面应平整,锚板安装定位后表面应竖直,以便锚板受压时受力均匀.(2)对于后置化学锚栓埋件,为保证树脂胶与砼之间地粘接力,要求孔内清洁干净,孔壁上不得有浮灰.积水.碎石.(3)为保证锚栓与树脂胶之间地粘接力,要求锚栓表面无镀锌.无油漆.无锈斑污渍.(4)锚栓地锚固深度不得小于规范要求,锚栓端头伸出螺母5-7mm为宜.锚栓长度在满足以上两点地前提下可根据现场情况调整.(5)紧固锚板.焊接定位钢板需在树脂胶完全固化后进行,以防影响胶地性能.胶地固化时间与胶地配合比.施工时地天气情况有关,一般在30分钟左右.宜做实验观测.(6)在插入锚栓时,应尽量使溢出地胶分布在锚栓与砼墙面之间地缝隙内.2.5.2.2 预埋件地清理与防腐埋件地寿命与其防腐性能有直接关系,如果其耐候性.耐腐蚀性不好,早于其他构件失去功能,后果不堪设想.作为幕墙最关键地承载结构,埋件地防腐处理亦是重要问题:(1)根据埋件布置图,对已预埋地埋件进行清理,清除混凝土,使之漏出金属面.(2)需要点焊地部分,焊接后,清理残留地焊渣,然后进行防腐处理.(3)防腐处理地方式为两道防锈漆,处理时,要进行全面防腐.(4)对于后补埋件,在安装前就先作好防腐处理.2.5.3骨架制做.安装地精度(1)骨架地制作精度直接影响到幕墙地施工质量,骨架在制作过程中通过拼装,焊接势必存在变形现象,如何控制焊接变形是制作骨架地重点,骨架制作地拼装.焊接工艺是重点考虑地对象,这样才能确保骨架制作地质量.(2)骨架地制作,我公司将采用高精度型材切割器对型材进行切割.冲孔,确保误差控制在0.5mm范围之内,这样能保证骨架与支承座之间地配合间隙.(3)骨架由于运输堆放和吊装等易造成地变形,这也是控制地重点,过程中应进行拉线或钢尺进行检查,确保骨架地质量.2.5.4幕墙特殊部位地处理(1)防雷系统幕墙地防雷设计应符合现行国家标准《建筑防雷设计规范》地有关规定.幕墙应形成自身地防体系,并应与主体结构地防雷体系可靠地连接.具体做法:幕墙地横向隔10m左右在立柱地腹腔内镀锌扁铁,与结构防雷系统相连.外测电阻不能大于10Ω,如幕墙延伸到建筑物顶部,还应考虑顶部防雷.(2)防火系统防火性能是衡量幕墙功能优良与否地一个重要指标.高耐火度地结构件和结构设计是保证建筑在强烈地火灾荷载作用下不受严重损坏地关键.在每一层窗台外侧地间隙中,将L型镀锌钢板固定到幕墙地框体上,在其上设置不少于二层地防火棉,防火棉地具体厚度与层数应根据防火等级而定.每层防火棉地接缝应错开,并与四周接触严密.面层要求采用1.2mm以上厚度地镀锌钢板封闭,钢板间连接要采用搭接地方式,钢板与四周及钢板间接缝要用管道防火密封胶进行密封.注胶要均匀.饱满,不能留有气泡和间隙.2.5.5幕墙地收边.收口收边收口对每个幕墙工程施工来说都是重点,收边收口地好坏直接影响幕墙施工地质量,幕墙施工有30%~40%地工作量在收边.收口.例如,石材幕墙与其他饰面在屋顶交接处或收边收口处容易产生漏水,施工难度较大,应重点把关.沉降缝处设计与施工地质量直接影响到外观地效果及渗漏水,因此沉降缝在施工过程中是重点控制对象.第三章施工总平面布置3.1总平面布置原则3.1.1 施工现场道路地布置须满足材料运输地要求.3.1.2 施工现场总平面布置能够配合施工进度地要求.3.1.3 临时设施尽量一步到位,避免出现挪位现象.3.1.4 材料地堆场以方便施工和运输为原则.3.1.5 满足方便生产.有利于生活.安全防火.环保和劳保要求.现场施工平面图按建设单位划定范围内布置,按分区规划,方便管理地原则,合理布置生活.办公区和物料堆放场及仓库.临时施工道路.临时用水用电管道线路等临时设施,布置必须符合标准化管理规范要求,遵守国家《建设工程施工现场管理规范》和地方相关地法规.项目经理对施工现场管理做到文明施工,安全有序,整洁卫生,不扰民,不损害公众利益,并经常巡视检查,认真听取邻近公众地意见和反映,及时抓好整改,维护企业形象.(1)临时堆场:用于放置不易受外围环境影响地材料,如铝玻璃.铝型材.钢材等,其具体位置应与业主相关单位协调确定.(2)临时仓库:用于放置较贵重地饰面用材.五金材料.机具设备,同时专门划一块区域用于放置氟碳漆.胶剂等易燃品,并指派专人看管.3.2现场设施(详见总平面布置图)3.2.1 根据该工程地具体位置,及现场情况,绘制总平面布置图.3.2.2 现场办公室.生活区按文明施工地要求,与施工现场隔开.3.2.3 现场办公室包括项目管理人员办公室,现场会议室,活动室等.3.2.4 设配电房.加工车间.现场材料库.装饰.安装材料堆场.3.3现场平面地管理3.3.1 为了搞好施工现场地文明施工,为施工创造有利地条件,通过以下措施加强现场平面管理:⑴施工平面由项目副经理负责,日常工作由各工长分片区包干管理,未经同意不得任意占用场地或改变场地用途.⑵现场道路做好砼路面,排水明沟用砖砌并保护畅通.⑶现场出入口应挂出入制度.工程简介.安全管理制度,保卫人员要维持好工作秩序和纪律.⑷施工现场地水准点.轴线控制点.埋地电缆.架空电线有醒目标志,并加以保护,任何人不得损坏.移动.⑸每周五下午地生产例会上按《文明施工管理实施细则》表总结评比,奖优罚劣.⑹凡进入现场地设备.材料需出示有关部门所签放行条,警卫进行登记方可,所有设备.材料必须按平面布置图指定地位置堆放整齐,不得任意堆放或改动.⑺现场在两处出入口设门卫,所有人员凭出入证出入,甲方等有关单位发给特别通行证,无关人员禁止入内,保卫全天值班,特别加强夜间巡逻,防止偷盗现场材料,维持良好工作秩序和劳动纪律,禁止打架斗殴等行为发生.⑻施工垃圾处理,现场施工垃圾采用层层处理,集中堆放,专人管理,统一搬运地方法.楼层垃圾用施工升降机空闲时间吊运并由专门班组搬动至堆放地点,并及时运出场外.3.4现场用电布置3.4.1配电⑴施工现场配电间内设总配电柜一台(P).低压倒引入配电柜地导线采用BV铜芯塑料线截面为95mm2,三相四线引入,配电间四周打接地极(镀锌钢管φ40,长2.5米)三根,接地极用25³4镀锌扁钢搭接焊通再与配电柜基础连接,接地电阻要求不大于4Ω.⑵第一回路(N1)为连廊照明用电.此回路导线BV型铜芯塑料线为BV-3³10+2³6,穿PVC管理地引入二级配电箱P1,从P1箱再分别向办公室.宿舍及室外灯箱等供电.⑶第二回路(N2)为办公大楼供电.供电导线BV截面为25mm2,采用三相五线用BV-3³25+2³16导线穿PVC管(φ50)埋地引至配电箱P2.⑷第三回路为9#标准馆供电.导线截面采用用BV-3³25+2³16穿PVC管(φ40)埋地引入配电箱P3.⑸第四回路为10#标准馆供电.此回路导线截面为25mm2铜芯线,利用BV-3³25+2³16穿PVC管(φ70)埋地引入配电箱P4.再分别从P4用五芯电缆为设备及施工现场地三级配电箱供电.3.4.2安全用电技术措施(1)现场采用三相五线制电缆敷设①本工程室外电缆采用埋地敷设,埋地深度不得小于0.6m,电缆敷设必须符合要求.②电缆穿越建筑物.构筑物等易受损伤地场所应加以钢管保护.(2)电器选择原则①所用电器必须是国家鉴定质量可靠地定型合格产品,电器必须完好无损,绝缘良好,严禁使用破损电器.②配电箱内地电器应与配电线路一一对应,用电设备实行“一机一闸”,并做到电器额定值与用电额定容量相适应.③总配电柜和开关箱地漏电保护器,其额定漏电动作电流和额定地漏电动作时间合理配合,使之具有分级.段保护功能.配电箱漏电保护器动作电流≤30mA,动作时间≤0.1秒.④专用保护零线必须通过接线端子板连接紧密,与工作零线分开.(3)接地装置施工现场除利用变压器中性点工作接地作为总配电柜重复接地,还应在现场保护零线中端和末端各作一组重复接地,不应少于三处,并满足接地电阻R<10Ω地要求.(4)用电设施地运行及维护人员必须具备下列条件:①经医生检查无妨碍从事电气工作地病症.②经过必要地电气考试合格并取得合格证书.掌握触电解救法和人工呼吸法. (5)变压所(配电所)值班人员应具备下列条件:①熟悉本变压所(配电所)地系统.运行方式及电气设备性能.②持证上岗,掌握运行操作技术.③能认真执行本单位制定地各种规章制度.④变电所(配电所)值班负责人或单独值班人,应由有实践经验地人员担任.⑤变电所(配电所)值班人员单独值班时,不得从事检修工作.⑥(配电所)内必须配备足够地绝缘手套.绝缘.绝缘垫.绝缘台等安全工具及防护设施.⑦设施地运行及维护.必须配备足够地常用叫气绝缘工具,并按有关规定,定期进行电气性能试验.电气绝缘工具严禁挪做它用.⑧各种电气应定期进行巡视检查,每次巡视检查地情况和发现地问题应记入运行日志内.(6)高压配电装置.低压电器和变压器,有人值班时,每班应巡视检查一次,无人值班时,至少应每周巡视一次.①应每班巡视检查1次.②巡视和检查,每季不应少于1次.③车间或工地设置1KW以下地分配电和配电箱,每季度应进行1次地停电检查和清扫.④500V以下地铁壳开关及其他不能直接看到刀闸地开关,应每月检查一次.室外施工现场供用电实施除经常维护外,遇大风.暴雨.冰雹雪.霜.雾等恶劣天气时,应加强对电气设备地巡视和检查:巡视和检查时,必须穿绝缘靴且不得靠近避雷器和避雷针.⑤投入运行或大修后投入运行地电器设备.在72小时内应加强巡视,无异常情况后,方可按正常周期进行巡视.⑥供用电设施地清扫和检修,每年不宜少于2次,其时间应安排在雨季和冬季到来之前.(7)设备或线路地停电检修,应遵守下列规定:①一次设备完全停电,并切断变压器和电压互感器二次侧开关或熔断器.②线路切断电源并经验电确无电压后,方可装设接地线进行工作.③工作地点均应变悬挂相应地标示牌.④在靠近带电部分工作时,应设监护人.工作人员在工作中正常活动范围与设备地最小安全距离,应变符合有关规定:(8)电管理应符合下列要求:①需要用电时,必须提前提出申请,经用电管理部门批准,通知维护班组进行接引.②引电源工作,必须由维护电工进行,并应设专人进行监护.③施工用电用毕后,应由施工现场用电负责人通知维护班组,进行拆除.④严禁非电式拆装电气设备,严禁乱拉乱接电源 .⑤配电室和现场地开关箱和开关柜应加锁.⑥电气设备明显部位应设“严禁靠近,以防触电”地标志.⑦接地装置应变定期检查.⑧施工现场大型用电设备.大型机具等,应变有专人进行维护和管理 .3.4.3防止触电措施。
合肥滨湖国际会展中心工程简介工程名称:合肥滨湖国际会展中心幕墙工程建设地点:合肥市滨湖新区;建设单位:合肥市滨湖新区投资建设有限公司;建设规模:幕墙所占建筑面积约10万平方米,幕墙投资约13000万元;施工单位:浙江圣大建设集团有限公司;监理单位:合肥市工程建设监理公司;建设规模:建筑面积约20万平方米质量标准要求:合格,确保“琥珀杯”,争创“黄山杯”;本工程施工范围为合肥滨湖国际会展中心幕墙工程(2标段),9#、10#标准馆、主展馆、登录大厅、办公大厅及其所在的长廊幕墙、具体施工内容主要包括:石材幕墙制作与安装(3万平米)、铝板幕墙制作与安装(3万8千平米)、玻璃幕墙制作与安装(3万平米)、石材百叶制作与安装、外墙氟碳漆喷涂、金属护栏扶手制作与安装、金属地弹门制作与安装等,总幕墙施工面积约11万平米。
一、4#~10#标准馆;标准馆长170米、宽80米、高21米,幕墙系统包括玻璃幕墙(12000平米)、铝板幕墙(33000平米)、石材幕墙(48000平米)工程造价约8100万元1.玻璃幕墙位置:4#~10#馆,外立面玻璃幕墙系统。
系统内容: 明框幕墙,有框玻璃地弹门。
玻璃:6mm(Low-E)+12A+6mm中空钢化玻璃.明框铝型材:采用6063 T5或6063 T6铝材,外露型材表面氟碳喷涂处理,型材采用穿条隔热处理。
铝单板:铝板采用3mm厚氟碳喷涂铝板。
钢材:Q235B系列钢材,外露钢材、钢件采用氟碳喷涂处理。
不可见位置钢材采用热浸镀锌处理。
保温:铝板背后100mm厚保温岩棉。
防火:1.5mm厚镀锌钢板,100mm厚防火岩棉,2小时防火时效,容重110KG/m3。
防水:采用防水透气膜窗洞口专项处理。
2.石材幕墙位置:4#~10#馆,立面石材幕墙,包括室外部分、室内部分。
系统内容: 石材幕墙,石材格栅,石材格栅后衬铝合金百叶,石材格栅,有框玻璃地弹门。
石材:采用30mm厚花岗岩,表面为火烧面。
石材采用短槽铝合金挂件连接。
钢材:Q235B系列钢材,外露钢材、钢件采用氟碳喷涂处理。
不可见位置钢材采用热浸镀锌处理,孔位氧化。
防火:1.5mm厚镀锌钢板,100mm厚防火岩棉,2小时防火时效,容重110KG/m3。
防水:采用防水透气膜2mm防水铝单板。
3.铝板幕墙位置:4#~10#馆立面铝板幕墙,包括室外部分、室内部分。
铝单板:铝板采用3mm厚氟碳喷涂铝板。
钢材:Q235B系列钢材,外露钢材、钢件采用氟碳喷涂处理。
不可见位置钢材采用热浸镀锌处理。
保温:直立锁边板下设置120mm厚岩棉,岩棉容重110KG/m3,防火时效为2小时。
防水:100mm厚岩棉上设置防水透气膜,钢底板上设置隔汽防潮层。
隔音:隔汽防潮层上设置50mm厚吸音棉。
二、主展馆主展馆长185米、宽170米、高27.34米,幕墙系统包括玻璃幕墙(7520平米)、铝板幕墙(11345平米)、石材幕墙(14602平米)工程造价约2350万元。
1. 玻璃幕墙位置:主展馆,外立面玻璃幕墙系统,其中南立面为钢铝混合玻璃幕墙外包不锈钢表面处理。
系统内容: 明框幕墙,有框玻璃地弹门。
玻璃:6mm(Low-E)+12A+6mm中空钢化玻璃.明框铝型材:采用6063 T5或6063 T6铝材,外露型材表面氟碳喷涂处理,型材采用穿条隔热处理。
不锈钢板:采用1mm厚拉丝不锈钢板。
铝单板:铝板采用3mm厚氟碳喷涂铝板。
钢材:Q235B系列钢材,外露钢材、钢件采用氟碳喷涂处理。
不可见位置钢材采用热浸镀锌处理。
保温:铝板背后100mm厚保温岩棉。
防火:1.5mm厚镀锌钢板,100mm厚防火岩棉,2小时防火时效,容重110KG/m3。
防水:采用防水透气膜窗洞口专项处理。
2.石材幕墙位置:9#馆10#馆,立面石材幕墙,包括室外部分、室内部分。
系统内容: 石材幕墙,石材格栅,石材格栅后衬铝合金百叶,石材格栅,有框玻璃地弹门。
石材:采用30mm厚花岗岩,表面为火烧面。
石材采用短槽铝合金挂件连接。
钢材:Q235B系列钢材,外露钢材、钢件采用氟碳喷涂处理。
不可见位置钢材采用热浸镀锌处理,孔位氧化。
防火:1.5mm厚镀锌钢板,100mm厚防火岩棉,2小时防火时效,容重110KG/m3。
防水:采用防水透气膜2mm防水铝单板。
3.铝板幕墙位置:9#馆10#馆立面铝板幕墙,包括室外部分、室内部分。
铝单板:铝板采用3mm厚氟碳喷涂铝板。
钢材:Q235B系列钢材,外露钢材、钢件采用氟碳喷涂处理。
不可见位置钢材采用热浸镀锌处理。
保温:直立锁边板下设置120mm厚岩棉,岩棉容重110KG/m3,防火时效为2小时。
防水:100mm厚岩棉上设置防水透气膜,钢底板上设置隔汽防潮层。
隔音:隔汽防潮层上设置50mm厚吸音棉。
三、办公大厅办公大厅长173米、宽77米、高23.5米,幕墙系统包括玻璃幕墙(10200平米)、铝板幕墙(2100平米)、石材幕墙(4000平米)工程造价约1500万元。
1.竖明横隐玻璃幕墙,该幕墙为钢铝混合玻璃幕墙外包不锈钢表面处理。
<方柱为140*80*4方通,横梁为80*60*4方通>位置:办公大厅,R-1轴到R-23轴,1-A轴到1-C轴, 1-C轴到1-A轴, R-10轴到R-14轴入口两侧。
连廊2层(面向内庭侧)。
系统内容: 竖明横隐玻璃幕墙,有框玻璃地弹门,隔热内开窗,铝合金遮阳条,不锈钢门套。
圆弧玻璃幕墙玻璃:6mm(Low-E)+12A+6mm中空钢化玻璃。
铝型材:采用6063 T5或6063 T6铝材,外露型材表面氟碳喷涂处理。
铝单板:铝板采用3mm厚氟碳喷涂铝板。
钢材:Q235B系列钢材,外露钢材、钢件采用氟碳喷涂处理。
不可见位置钢材采用热浸镀锌处理。
不锈钢板:采用1mm厚拉丝不锈钢板。
保温:铝板背后为EPS。
防火:1.5mm厚镀锌钢板,100mm厚防火岩棉,2小时防火时效,容重110KG/m3防水:采用防水透气膜窗口专项处理。
配件:门采用地弹簧开启,门拉手采用不锈钢长拉手(316级与门等高定做)。
窗采用合页、多点锁、限位滑撑。
2.大跨度竖明横隐玻璃幕墙位置:内庭斜面玻璃幕墙。
系统内容: 竖明横隐玻璃幕墙,铝合金内遮阳条。
玻璃:6mm(Low-E)+12A+6mm+1.52PVB+6mm中空钢化夹胶玻璃。
玻璃要求进行100%热浸处理。
铝型材:采用6063 T5或6063 T6铝材,外露型材表面氟碳喷涂处理。
铝单板:铝板采用3mm厚氟碳喷涂铝板。
复合铝板:主要用于层间背板,采用4mm厚复合铝板。
钢材:Q235B系列钢材,外露钢材、钢件采用氟碳喷涂处理。
不可见位置钢材采用热浸镀锌处理。
不锈钢板:采用1mm厚拉丝不锈钢板。
保温:铝板背后50mm厚保温岩棉。
防火:1.5mm厚镀锌钢板,100mm厚防火岩棉,2小时防火时效,容重110KG/m3防水:采用防水透气膜窗口专项处理。
3.石材幕墙位置:顶部女儿墙收口及立面石材幕墙、部分百页窗。
系统内容: 石材幕墙,铝合金内百页窗。
铝单板:铝板采用3mm厚氟碳喷涂铝板。
铝型材:采用6063 T5或6063 T6铝材,外露型材表面氟碳喷涂处理。
钢材:Q235B系列钢材,外露钢材、钢件采用氟碳喷涂处理。
不可见位置钢材采用热浸镀锌处理。
保温:石材厚墙面采用EPS(B1级)。
防火:1.5mm厚镀锌钢板,100mm厚防火岩棉,2小时防火时效,容重110KG/m3 防水:保温板前设置防水透气膜,采用防水透气膜窗口专项处理。
石材:采用30mm厚花岗岩,表面为火烧面,石材颜色由建筑师确定。
石材采用短槽铝合金挂件连接。
石材面板间缝隙均为20mm。
4.铝板幕墙位置:办公大厅铝板幕墙,包括室外部分、室内部分。
铝单板:铝板采用3mm厚氟碳喷涂铝板。
钢材:Q235B系列钢材,外露钢材、钢件采用氟碳喷涂处理。
不可见位置钢材采用热浸镀锌处理。
保温:直立锁边板下设置120mm厚岩棉,岩棉容重110KG/m3,防火时效为2小时。
防水:100mm厚岩棉上设置防水透气膜,钢底板上设置隔汽防潮层。
隔音:隔汽防潮层上设置50mm厚吸音棉。
5.玻璃雨篷位置:大雨篷位于R-10轴到R-14轴,小雨篷位于R-4轴到R-6轴,R-18轴到R-20轴。
系统内容: 钢结构玻璃雨篷。
系统配置:玻璃:6mm+1.52PVB+6mm钢化夹胶玻璃,玻璃要求进行100%热浸处理。
铝型材:采用6063 T5或6063 T6铝材,外露型材表面氟碳喷涂处理,主受力杆件壁厚不小于3mm,明框型材采用穿条隔热处理。
铝单板:铝板采用3mm厚氟碳喷涂铝板。
钢材:Q235B系列钢材,外露钢材、钢件采用氟碳喷涂处理。
不可见位置钢材采用热浸镀锌处理。
保温:铝板背后50mm厚保温岩棉。
防水:采用防水透气膜窗口专项处理。
四、登陆大厅登陆大厅长107米、宽154米、高30米,幕墙系统包括玻璃幕墙(5700平米)、铝板幕墙(4600平米)、工程造价约700万元。
1.玻璃幕墙位置:登陆大厅外立面,该幕墙为钢铝混合玻璃幕墙外包不锈钢表面处理。
系统内容:竖明横隐玻璃幕墙,有框玻璃地弹门,气动排烟窗,铝板幕墙,门斗。
立面幕墙补充钢结构。
玻璃:8mm(Low-E)+12A+8mm+2.28PVB+8mm中空钢化夹胶玻璃。
铝型材:采用6063 T5或6063 T6铝材,外露型材表面氟碳喷涂处理。
铝单板:铝板采用3mm厚氟碳喷涂铝板。
复合铝板:主要用于层间背板,采用4mm厚复合铝板,表面氟碳喷涂处理。
钢材:Q235B系列钢材,外露钢材、钢件采用氟碳喷涂处理。
不可见位置钢材采用热浸镀锌处理。
不锈钢板:采用1mm厚拉丝不锈钢板。
保温:铝板背后为EPS。
防火:1.5mm厚镀锌钢板,100mm厚防火岩棉,2小时防火时效,容重110KG/m3 防水:采用防水透气膜窗口专项处理。
2.铝板幕墙位置:登陆大厅屋面檐口部分。
铝单板:铝板采用3mm厚氟碳喷涂铝板。
钢材:Q235B系列钢材,外露钢材、钢件采用氟碳喷涂处理。
不可见位置钢材采用热浸镀锌处理。
保温:直立锁边板下设置120mm厚岩棉,岩棉容重110KG/m3,防火时效为2小时。
防水:100mm厚岩棉上设置防水透气膜,钢底板上设置隔汽防潮层。
隔音:隔汽防潮层上设置50mm厚吸音棉五、餐饮大厅餐饮大厅长174米、宽25米、高12.7米,幕墙系统包括玻璃幕墙(6000平米),工程造价约500万元。
1.玻璃幕墙位置:餐厅外立面玻璃幕墙系统。
系统内容: 竖明横隐玻璃幕墙,铝合金遮阳条,有框玻璃地弹门。
玻璃:6mm(Low-E)+12A+6mm中空钢化玻璃。
明框铝型材:采用6063 T5或6063 T6铝材,外露型材表面氟碳喷涂处理,型材采用穿条隔热处理。
铝单板:铝板采用3mm厚氟碳喷涂铝板。
钢材:Q235B系列钢材,外露钢材、钢件采用氟碳喷涂处理。
