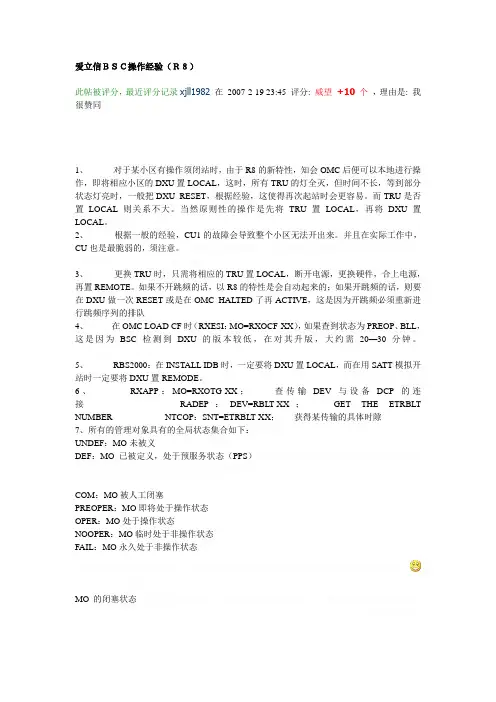

爱立信ＢＳＣ操作经验（Ｒ８）此帖被评分，最近评分记录xjll1982在2007-2-19 23:45 评分: 威望+10个，理由是: 我很赞同1、对于某小区有操作须闭站时，由于R8的新特性，知会OMC后便可以本地进行操作，即将相应小区的DXU置LOCAL，这时，所有TRU的灯全灭，但时间不长，等到部分状态灯亮时，一般把DXU RESET，根据经验，这使得再次起站时会更容易。
而TRU是否置LOCAL则关系不大。
当然原则性的操作是先将TRU置LOCAL，再将DXU置LOCAL。
2、根据一般的经验，CU1的故障会导致整个小区无法开出来。
并且在实际工作中，CU也是最脆弱的，须注意。
3、更换TRU时，只需将相应的TRU置LOCAL，断开电源，更换硬件，合上电源，再置REMOTE。
如果不开跳频的话，以R8的特性是会自动起来的；如果开跳频的话，则要在DXU做一次RESET或是在OMC HALTED了再ACTIVE，这是因为开跳频必须重新进行跳频序列的排队4、在OMC LOAD CF时（RXESI：MO=RXOCF-XX），如果查到状态为PREOP、BLL，这是因为BSC检测到DXU的版本较低，在对其升版，大约需20—30分钟。
5、RBS2000：在INSTALL IDB时，一定要将DXU置LOCAL，而在用SATT模拟开站时一定要将DXU置REMODE。
6、RXAPP：MO=RXOTG-XX；-------查传输DEV与设备DCP的连接 RADEP：DEV=RBLT-XX；--------GET THE ETRBLT NUMBER NTCOP：SNT=ETRBLT-XX；-----获得某传输的具体时隙7、所有的管理对象具有的全局状态集合如下：UNDEF：MO未被义DEF：MO已被定义，处于预服务状态（PPS）COM：MO被人工闭塞PREOPER：MO即将处于操作状态OPER：MO处于操作状态NOOPER：MO临时处于非操作状态FAIL：MO永久处于非操作状态MO的闭塞状态所有的管理对象可能具有的闭塞状态如下：BLL：由于处于加载过程而闭塞BLT：由于处于测试过程而闭塞MBL：人工闭塞BLO：自动闭塞BLA：由于激活需要而闭塞8、小区激活后就倒掉，一方面是频率干扰，一方面是基站硬件故障，由于基站有BS FAULT，故从基站方面找原因。
爱立信BSC功能模块
17
查看TRH RP类型
18
TRH负荷
系统提供了对TRH负荷的监测和统计功能，但其反映的是TRH空闲 的容量值。系统对TRH的负荷设为最低10％，最高80％，当设备空 闲的时候也会有10％的基本负荷，剩余的70％负荷才用于承载话务。 RPD/TRH的最大容量是50个单位，RPG1/TRH和RPG2/TRH是150个 单位，RPG3/TRH为200个单位。
25
TRAPOOL
对于AMRFR、EFR、FR全速率设备，只要总体设备足够，则单独AMRFR或 EFR速率设备不够用并不会让用户有接不通等感觉。但是，AMR FR质量最好 ，EFR 质量其次，FR 再次.因此，在设备足够的情况下，尽可能优先使用 AMRFR、EFR设备.
Speech Version 1 2 3 1 3
以上是计算公式，一般PCU和RPP拥塞率大于0的都需要扩容， GSL利用率大于70%的也需要进行扩容。
40
PCU操作维护
查看PCU的RPP数量 NTCOP:SNT=ALL;
PCU操作维护
查看RPP状态
42
Thanks
43
34
RPP结构
35
RPP结构
CP RGMACR
RPP
DSP 7
GS
DSP 6
RP_DSPSUP
MP_MAC_Cellxx process
DSP 5
RTGPHDV-X DL2
RTGLT-X A-bis
4 PM DSP 4
DSP 3 RTGPHDV-Y DSP 2 RPEXR RGRLCPR 3 RTGBR DSP 1 DSP 0 DL2 RTGLT-Y Gb
因此， 每个RPP可带的最多PDCH数量： GPRS: 150 (6 DSP x 25 PDCH) EDGE: 64 (32 PDCH / SNT)
爱立信BSC指令汇总
☹指☹令☹汇☹总☹RL☹(后跟CELL)1．*RLCRP:查看小区信道干扰情况状态等。
(ICMBAND(干扰等级)分为五级,1级干扰最小).RLCRP:CELL=CELL1；显示小区的BCCH，CHCH，SDCCH，NOOFTCH数及STATE等信息。
RLCRP:CELL=CELL1&CELL2&……；显示多个小区的BCCH，CHCH，SDCCH，NOOFTCH 数及STATE等信息。
RLCRP:CELL=ALL；显示同一个BSC内所有小区的BCCH，CHCH，SDCCH，NOOFTCH数。
RLCRP:CELL=ALL,DETAIL；显示同一个BSC内所有小区的BCCH，CHCH，SDCCH，NOOFTCH数及其它一些信息。
2.RLGRP:查看GPRS业务占用信道的情况.RLGRP:CELL=XXX2．*RLCFP:小区参数信息。
RLCFP:CELL=CELL1；显示小区的CHGR，SDCCH，CHCB，HSN，HOP，DCHNO等。
RLCFP:CELL=CELL1，CHGR=chgr；显示小区的信道组为chgr的CHGR，SDCCH，CHCB，HSN，HOP，DCHNO等。
RLCFP:CELL=ALL；显示同一BSC内所有小区的CHGR，SDCCH，CHCB，HSN，HOP，DCHNO 等。
3.*RLCCC:改变SDCCH数,CBCH,TN等.RLCCC:CELL=CELL1,CHGR=chgr(,SDCCH=sdcch,CBCH=chch,TN=tn….);4．RLCHC：配置跳频。
RLCHC:CELL=CELL1,CHGR=chgr(,HOP=OFF/NO,HSN=hsn,BCCD=bccd,MAIO=maio)；5．RLDEP：小区名，CGI，BCCHNO，BSIC，AGBLK，MFRMS，XRANGE，FNOFFSET，CSYSTYPE，BCCHTYPE等。
RLDEP：CELL=CELL1；RLDEP：CELL=ALL（CSYSTYPE=csysytpe<,EXT>;XRANGE;EXT<UTRAN>）;6. RLDEC:改小区的主频BCCHNO.RLDEC:CELL=CELL1,BCCHNO=bcchno;7. RLCPP:查看功率BSPWRB，BSPWRT，MSTXPWR。
爱立信BSC硬件

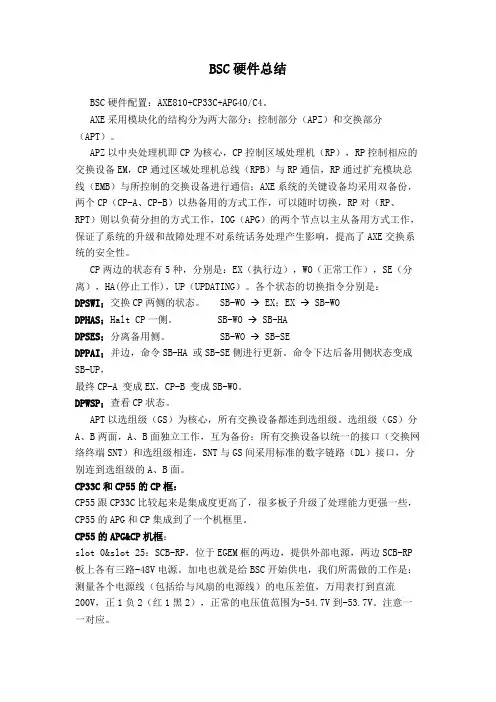

BSC硬件总结BSC硬件配置：AXE810+CP33C+APG40/C4。
AXE采用模块化的结构分为两大部分：控制部分（APZ）和交换部分（APT）。
APZ以中央处理机即CP为核心，CP控制区域处理机（RP），RP控制相应的交换设备EM，CP通过区域处理机总线（RPB）与RP通信，RP通过扩充模块总线（EMB）与所控制的交换设备进行通信；AXE系统的关键设备均采用双备份，两个CP（CP-A、CP-B）以热备用的方式工作，可以随时切换，RP对（RP、RPT）则以负荷分担的方式工作，IOG（APG）的两个节点以主从备用方式工作，保证了系统的升级和故障处理不对系统话务处理产生影响，提高了AXE交换系统的安全性。
CP两边的状态有5种，分别是：EX（执行边），WO（正常工作），SE（分离），HA(停止工作)，UP（UPDATING）。
各个状态的切换指令分别是：DPSWI；交换CP两侧的状态。
SB-WO → EX；EX → SB-WODPHAS；Halt CP一侧。
SB-WO → SB-HADPSES；分离备用侧。
SB-WO → SB-SEDPPAI；并边，命令SB-HA 或SB-SE侧进行更新。
命令下达后备用侧状态变成SB-UP，最终CP-A 变成EX，CP-B 变成SB-WO。
DPWSP；查看CP状态。
APT以选组级（GS）为核心，所有交换设备都连到选组级。
选组级（GS）分A、B两面，A、B面独立工作，互为备份；所有交换设备以统一的接口（交换网络终端SNT）和选组级相连，SNT与GS间采用标准的数字链路（DL）接口，分别连到选组级的A、B面。
CP33C和CP55的CP框：CP55跟CP33C比较起来是集成度更高了，很多板子升级了处理能力更强一些，CP55的APG和CP集成到了一个机框里。
CP55的APG&CP机框：slot 0&slot 25：SCB-RP，位于EGEM框的两边，提供外部电源，两边SCB-RP 板上各有三路-48V电源。
爱立信的BSC设备运行操作宝典

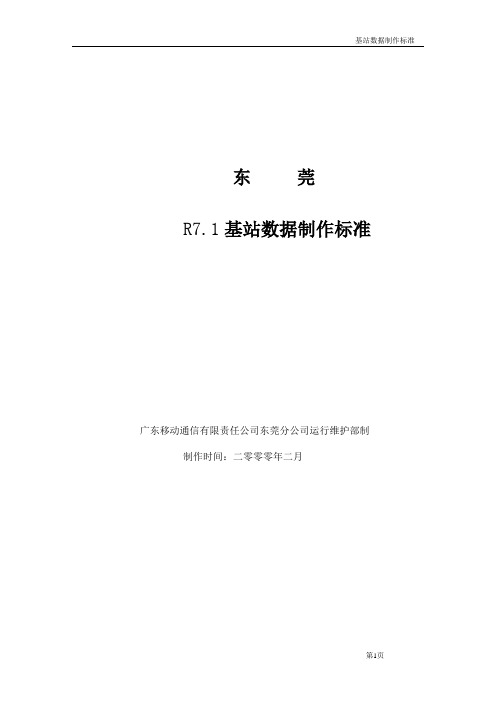

东莞R7.1基站数据制作标准广东移动通信有限责任公司东莞分公司运行维护部制制作时间：二零零零年二月内容页码一.200站的开通数据 3二.200站载波扩容要修改的数据 27三.普通2000站的开通数据 28四.采用MULTI-DROP连接的2000站的开通数据 32五.2000站扩容要作的修改 34六.用集中信令与非集中信令的数据的区别 36七.采用混合跳频与基带跳频的数据的区别 37八.相邻小区的数据定义 39九.其它基站数据定义 42十.200站（有两个TRI的小区）的数据 43一.200站的开通数据：定义ＲＢＳ200相对ＲＢＳ2000来说稍为复杂些，它需要定义ＥＭＧ控制链和外部告警，而且在定义半永久性连接也较为繁琐。
ＲＢＳ200基站的开通数据分别存在下面四个文件中分：1.小区参数、2.定义MO、3. 定义EMG、4.定义A-BIS接口。
在定义ＲＢＳ200之前，要先熟悉ＲＢＳ的结构，以及与ＢＳＣ的联系，如图1．定义小区相关数据（参数按设计文件定义，网优人员可根据网络情况作出调整）RLDEI:CELL=dgCBCE1, CSYSTYPE=GSM; !定义内部小区名！RLDEI:CELL=dgCBCE2, CSYSTYPE=GSM;RLDEI:CELL=dgCBCE3, CSYSTYPE=GSM;RLDEC:CELL=dgCBCE1, CGI=460-00-9538-5511, BSIC=60, BCCHNO=77, AGBLK=1,MFRMS=5, BCCHTYPE=NCOMB, FNOFFSET=0, XRANGE=NO;RLDEC:CELL=dgCBCE2, CGI=460-00-9538-5512, BSIC=60, BCCHNO=86, AGBLK=1,MFRMS=5, BCCHTYPE=NCOMB, FNOFFSET=0, XRANGE=NO;RLDEC:CELL=dgCBCE3, CGI=460-00-9538-5513, BSIC=60, BCCHNO=94, AGBLK=1,MFRMS=5, BCCHTYPE=NCOMB, FNOFFSET=0, XRANGE=NO;！CELL ：小区名称！CGI ：小区全球识别码，MCC-MNC-LAC-CI组成，定义内部小区名:NCC（3位）是移动国家号，NDC（2位）是移动网号，识别国内的GSM 网， LAC（4位）是位置区号码，CI（4位）是小区识别码！BSIC ：基站识别码，主要供移动台区别相邻的各个基站！BCCHNO ：广播控制信道的频率！AGBLK ：CCCH BLOCKS数目中预留用作AGCH的数目，与MFRMS一起，决定PAGING SUBCHANNEL 的个数：当采用SDCCH/8 时PAGING SUBCHANNEL=（9-AGBLK）*MFRMS当采用SDCCH/4 时PAGING SUBCHANNEL=（3-AGBLK）*MFRMS ！MFRMS ： MS测定空闲模块下行信令错误，决定小区重选，并且监视BCCH并与AGBLK一起决定PAGING SUBCHANNEL 的个数。
BSC操作教程(爱立信开站)
rlchc:cell= SAGNFG1,chgr=0,hop=oN,hsn=9;！定义跳频情况及HSN— CDD！ rlcpc:cell= SAGNFG1,mstxpwr=33,bspwrt=45,bspwrb=45;！定义小区功率 -CDD！ 注释: BSPWRB: 表 示 BCCH 信 道 的 基 站 输 出 功 率 , 为 功 率 放 大 的 输 出 ( 在 COMBINER之前)决定基站 的实际输出功率; BSPWRT: 表示非BCCH信道基站输出功率,决定基站的实际输出功率; MSTXPWR:表示允许MS使用的最大发射功率;
RLLFC:CELL=SAGNFG1,SSEVALSD=6,QEVALSD=6,SSEVALSI=6,QEVA LSI=6,SSLENSD=8,QLENSD=10,SSLENSI=4,QLENSI=4,SSRAMPSD=5,S SRAMPSI=2; 注释: SSEVALSD: 表示用于语音和数据的信号强度滤波器类型; 滤波器类型: 1-5:一般的FIR 6: 直接平均滤波器 7: 指数滤波器 8: 一阶巴特沃斯 9: MEDIAN QEVALSD: 表示用于语音和数据的质量滤波器类型; SSEVALSI:表示用于信令的信号强度滤波器类型; QEVALSI: 表示用于信令的质量滤波器类型; SSLENSD: 表示用于语音和数据的信号强度滤波器长度; QLENSD: 表示语音和数据的质量滤波器长度; SSLENSI: 表示用于信令的信号强度滤波器长度; QLENSI: 定义用于信令的质量滤波器长度;

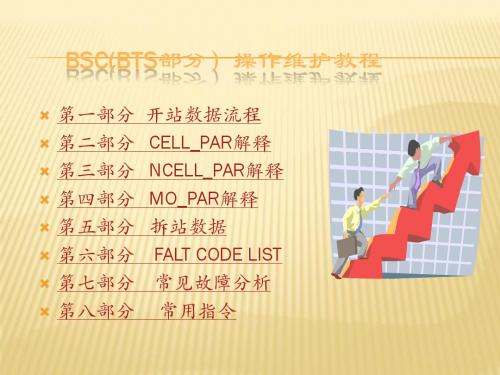

BSC(BTS部分）操作维护教程
第一部分 第二部分 第三部分 第四部分 第五部分 第六部分 第七部分 第八部分
开站数据流程 CELL_PAR解释 NCELL_PAR解释 MO_PAR解释 拆站数据 FALT CODE LIST 常见故障分析 常用指令
爱立信HD BSC调测个人总结

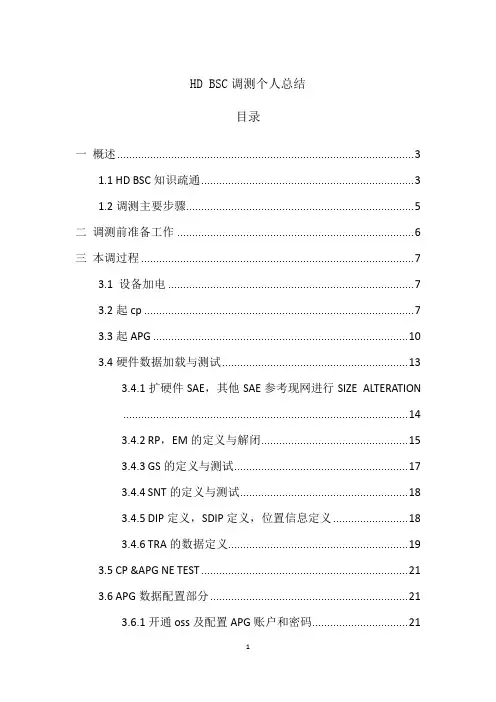

HD BSC调测个人总结目录一概述 (3)1.1 HD BSC知识疏通 (3)1.2调测主要步骤 (5)二调测前准备工作 (6)三本调过程 (7)3.1 设备加电 (7)3.2起cp (7)3.3起APG (10)3.4硬件数据加载与测试 (13)3.4.1扩硬件SAE，其他SAE参考现网进行SIZE ALTERATION (14)3.4.2 RP，EM的定义与解闭 (15)3.4.3 GS的定义与测试 (17)3.4.4 SNT的定义与测试 (18)3.4.5 DIP定义，SDIP定义，位置信息定义 (18)3.4.6 TRA的数据定义 (19)3.5 CP &APG NE TEST (21)3.6 APG数据配置部分 (21)3.6.1开通oss及配置APG账户和密码 (21)3.6.2 定义sts (23)3.6.3 配置病毒库 (24)3.7传输本端自环测试 (24)四A口数据 (24)4.1、信令点及相关数据 (24)4.2时钟定义 (26)4.3定义电路识别标号cic.(一定要与MGW侧保持一样) (26)4.4半永久定义: (27)五GB口数据 (28)5.1 GB口部分数据注解 (28)六开微蜂窝 (29)6.1加载基站软件 (29)6.2加载基站数据 (30)6.3开微蜂窝注意事项 (30)七拨测 (31)7.1拨测内容 (31)八.参考资料 (32)一概述1.1 HD BSC知识疏通APG43硬件结构:CP的五种状态:CP有5种工作状态：EX、SB/WO、SB/SE、SB/UP、SB/HAEX：CP处于执行边。
SB/WO：CP处于备用边的正常工作状态。
SB/SE：CP处于分离状态，对CP进行操作不影响另一边。
SB/UP：CP的备用边正从主用边CP进行UPDATING，它是在状态变化时的一种暂时状态，主用侧向备用侧拷贝不同步数据，核查硬件，一般为3-5分钟，成功变为Sb/Wo，不成功变为Sb/HA。
爱立信BSC参数详细介绍
邻区关系
KHYST
0～63
3
邻区关系 邻区关系 邻区关系 邻区关系 邻区关系 邻区关系 邻区关系 邻区关系 邻区关系 邻区关系 邻区关系 邻区关系 扩展小区 空闲信道测量
KOFFSETN KOFFSETP LHYST LOFFSETN LOFFSETP LOHYST OFFSETN OFFSETP TRHYST TROFFSET N TROFFSET P CS XRANGE
分类子小区负荷分担子小区负荷分担参数scldlolscldlul参数中文名参数所属域值取值范围0990100单位默认值2020子小区负荷分担的空闲全cell速率tch信道的下限子小区接受负荷分担的空cell闲全速率tch信道的上限子小区话务分担优先级子小区负荷分担的状态cellcell子小区负荷分担子小区负荷分担scldscscldulolonoffuloff指派到其他小区aw指派到较差小区assignmenttoworsecell功能开关cellonoffoff语音组呼叫服务语音组呼叫服务fbvgchalloccellbcchbandanybandnoprefbcchprefbcchnopref115015128251gsm8001124gsm900pband9751023gsm900g1band512885gsm18008128步进为8系统定义的极限bcchbandbcchprefvgchallo话音组信道分配优先选择cellcvgpriochgr话音组呼叫优先级信道组号cellcell语音组呼叫服务信道组数据1信道组数据dchno绝对射频信道编号cell信道组数据numreqbp在信道组中的基本物理信cellc道序号sysdef信道组数据sdcch需求的sdcch8的数目cell032信道组数据信道组数据信道组数据statetncbch小区或信道组的状态sdcch8需要定位的目标时隙号码小区广播信道cellcellcellactivehalted07yesno2no信道组数据bccd在立即分配中信道组频率cell是否被允许使用yesnono信道管理信道组sas单时隙分配策略cellqualitymaiomultiquality信道管理tch信道上的立即指派chap信道分配方案cell0130信道管理tch信道上的立即指派信道管理tch信道上的立即指派信道管理tch信道上的立即指派信道管理tch信道上的立即指派信道分配优化信道分配优化信道分配优化信道分配优化信道分配优化小区内切小区内切cmdr小区业务在信道上的最大cell数据速率是否支持半速率cell96144144neci010bscmcmcdfrmaabisthrdhraabisthrathabisdhadmsuppmaxihobscmc多重信道开关多重信道开关cellcellcellcellonoffonoff01000100onoffonoffono
BSC(爱立信)常用操作
1 MO 常用操作1．1 开站流程1．1．1RBS2000开站流程这里以小区名为H11ABC1，TG号为100，传输号为10，带有三个载波为例说明。
1、定义TG（我们要经常去看看ALEX中有关RXMOI的指令所涉及到的参数的意义，这很重要）RXMOI：MO=RXOTG-100，COMB=HYB，RSITE=H11ABC1，SWVER= B0531R0405，TRACO=POOL；RXMOC：MO=RXOTG-100，FHOP=BB，CONFACT=4，CONFMD=CMD；参数说明：RXOTG：取值由0到512，即RXOTG-0 到RXOTG-512；COMB：对于CDU A、CDU C和CDU C+，应设为HYB；对于CDU D，应设为FLT；RSITE：一般来说，同一个基站每个小区的RSITE应设成一样，但广东大部分地方都习惯设置成和小区名一样，这主要是因为方便于基站告警的监控；SWVER：为定义的软件版本，R8的RBS2000的软件版本为B0531R0405；TRACO：SEMI或POOL，为MO与TRA的连接类型，应与BSC所定义的一致；SEMI半永久连接至解码器，POOL解码器将分配至呼叫建立。
FHOP：一般来说应为BB，但对于开了频率分组（即不止一个CHANNEL GROUP）的微蜂窝和其他基站，FHOP应设为SY；CONFACT：为压缩因子，一般来说都为4，个别的为2，这应与传输的定义对应起来；CONFMD：NODEL或CMD，为无线资源配置模式，建议设置为CMD。
2、定义CFRXMOI：MO=RXOCF-100，TEI=62，SIG=UNCONC；参数说明：TEI：62、61和60，对于第一小区，一般为62，对于第二小区，若不是独立用一条传输的，TEI应为61，对于第三小区，若三个小区都用一条传输的，应为60，若独立用另外一条传输的，应为62。
这里有两点要说明的：一、TEI的设置要灵活，并不是第一小区的TEI就一定为62，具体要和传输怎样接入对应起来；二、对于级连站和使用DXX的基站，若只有一个小区的，TEI值都应设成62；SIG：UNCONC和CONC，选择是否选用信令压缩，默认为UNCONC。
BSC操作之-爱立信操作指令
指令汇总陈永朝RL (后跟CELL) CTRL+Z 退出当前BSC1．*RLCRP:查看小区信道干扰情况状态等。
(ICMBAND(干扰等级)分为五级,1级干扰最小).RLCRP:CELL=CELL1；显示小区的BCCH，CHCH，SDCCH，NOOFTCH数及STATE等信息。
RLCRP:CELL=CELL1&CELL2&……；显示多个小区的BCCH，CHCH，SDCCH，NOOFTCH 数及STATE等信息。
RLCRP:CELL=ALL；显示同一个BSC内所有小区的BCCH，CHCH，SDCCH，NOOFTCH 数。
RLCRP:CELL=ALL,DETAIL；显示同一个BSC内所有小区的BCCH，CHCH，SDCCH，NOOFTCH数及其它一些信息。
2.RLGRP:查看GPRS业务占用信道的情况.RLGRP:CELL=XXX2．*RLCFP:小区参数信息。
RLCFP:CELL=CELL1；显示小区的CHGR，SDCCH，CHCB，HSN，HOP，DCHNO等。
RLCFP:CELL=CELL1，CHGR=chgr；显示小区的信道组为chgr的CHGR，SDCCH，CHCB，HSN，HOP，DCHNO等。
RLCFP:CELL=ALL；显示同一BSC内所有小区的CHGR，SDCCH，CHCB，HSN，HOP，DCHNO 等。
3.*RLCCC:改变SDCCH数,CBCH,TN等.RLCCC:CELL=CELL1,CHGR=chgr(,SDCCH=sdcch,CBCH=chch,TN=tn….); 4．RLCHC：配置跳频。
RLCHC:CELL=CELL1,CHGR=chgr(,HOP=OFF/NO,HSN=hsn,BCCD=bccd,MAIO=maio)；5．RLDEP：小区名，CGI，BCCHNO，BSIC，AGBLK，MFRMS，XRANGE，FNOFFSET，CSYSTYPE，BCCHTYPE等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
爱立信BSC 功能模块
培训部
内容提纲
1. 爱立信BSC产品概述 2. TRA 3. TRH 4. PCU
2
一、爱立信BSC产品概述
3
4
5
6
7
8
9
10
11
12
13
二、TRH (TRANSCEIVER HANDLER)
14
TRH
15
TRH的功能
TRH 的主要功能是执行从BSC/TRC 到收发器TRX 之间的LAPD 信令。 所有从BSC/TRC 到基站中TRX 的信令都是由TRH 处理的，这些信令主 要包括： 用于空中接口LAYER 3 的RSL（RADIO SIGNAL LINK）信令 用于基站操作维护的OML信令。 TRH 还处理用于第二层关于数据链路层和物理层的管理的L2ML （LAYER 2 MANAGEMENT LINK）的信令。
17
查看TRH RP类型
18
TRH负荷
系统提供了对TRH负荷的监测和统计功能，但其反映的是TRH空闲 的容量值。系统对TRH的负荷设为最低10％，最高80％，当设备空 闲的时候也会有10％的基本负荷，剩余的70％负荷才用于承载话务。 RPD/TRH的最大容量是50个单位，RPG1/TRH和RPG2/TRH是150个 单位，RPG3/TRH为200个单位。
PCU两侧分别连接着Gb口与Abis口，RPP需要分别对两侧的业务进行处 理，对于Gb口的处理都是64kbps的业务，而在Abis口则有着GPRS的 16kbps和EDGE的64kbps业务的区别。
目前，每个BSC中只有一个PCU，一个PCU可管理最多64个RPP。 一个PCU能带4096个PDCH和512个小区。
以上是计算公式，一般PCU和RPP拥塞率大于0的都需要扩容， GSL利用率大于70%的也需要进行扩容。
40
PCU操作维护
查看PCU的RPP数量 NTCOP:SNT=ALL;
41
PCU操作维护
查看RPP状态
42
Thanks
43
21
三、TRA (Transcoder and Rate Adaptor)
22
TRA
TRA（码率适配器）是BSC/TRC 的一种基本设备，主要负责将A interface 上的64Kbps和Abis interface 上的13Kbps 话音编码的相互转换， 以及带内信令（In-band Signaling）的速率适配。
16
TRH类型
TRH按照RP类型可分为RPD、RPG/1、RPG/2、RPG/3、TRHB： RPD/RPG1 是 BYB202 型硬件, RPG2是 BYB501 型硬件， RPG3是810类型且可与501类型兼用。 TRHB是新型810硬件；
TRH 设备分为以下几类： A) RPD 类型的TRH：一个RPD/TRH 的最大处理能力是8 个TRX. B) RPG1/2 类型的TRH：一个RPG1/TRH 或RPG2/TRH 的最大处理能力是 24 个TRX. C) RPG3 类型的TRH：一个RPG3/TRH 的最大处理能力是32 个TRX. D) TRHB类型的TRH：一个TRHB板 的最大处理能力是256 个TRX，相当 于8个RPG3的容量.
5 RGCONR 5 COAM 1 2
保留用于 GB接口
RGRLCR
RGSERV RP_CHHCELL_Cellxx process
每个DSP最多可以 带25个GPRS信道， 16.7个EDGE信道
RPP结构
每个RPP含64个64kbps的GPH device，其中2个同步DHLC，每 个 RTGPHDV对应1个64kbps G/EPDCH或者4个16kbps BPDCH； 每个RPP有8个DSP（Digital Singal processor），其中6个处理A-BIS、2个 处理Gb，1个DSP处理25个B-PDCH。
N
BSC内调整各 类型TRA
Y 进行TRA扩容
各类型TRA利用率<75％
当TRA 存在拥塞时，信道不能建立，影响呼叫建立。通常在TRA 总利用率 超过70％时，即使没有出现TRA 拥塞，也建议扩容TRA。
30
四、PCU
31
PCU实现方式
32
PCU结构
33
PCU功能
在PCU中，RPP负责GPRS业务在Gb接口和Abis接口上的分配及流控的 重要单元。RPP之间通过以太网总线进行相互间的通信。
25
TRAPOOL
对于AMRFR、EFR、FR全速率设备，只要总体设备足够，则单独AMRFR或 EFR速率设备不够用并不会让用户有接不通等感觉。但是，AMR FR质量最好 ，EFR 质量其次，FR 再次.因此，在设备足够的情况下，尽可能优先使用 AMRFR、EFR设备.
Speech Version 1 2 3 1 3
39
PCU相关统计Βιβλιοθήκη PCU拥塞率：BSCGPRS.FAILMOVECELL / (CELLGPRS.CELLMOVED + BSCGPRS.FAILMOVECELL)
RPP 拥塞率：BSCGPRS.ALLPDCHPCUFAIL / CELLGPRS.PCHALLATT GSL利用率：BSCGPRS.GSLUTIL/BSCGPRS.GSLSCAN
GSL：(GPRS Signaling Link)设备是RPP的业务处理单元，每个GSL设备 能够处理1个16kbit/s业务。一个64kbit/s的时隙可以供4条GSL链路使用。
37
RPP支持业务数量限制
每块RPP所能支持的业务数量受两个方面的限制： 第一方面：受限DSP的处理能力。DSP处理器用来处理Gb及Abis口业务， 每块RPP共有DSP1～DSP8共8个DSP处理器。每块RPP能处理的数据业务 数量为：16kbps----150个、64kbps----100个。 第二方面：GSL(GPRS Signaling Link)设备是RPP的业务处理单元。受 RPP支持的GSL设备数量限制，每块RPP能处理的业务数量：16kbps---248个、64kbps----62个(另有两个用于同步)。
23
TRA硬件版本
TRA 设备也分不同的硬件类型或版本，其中目前常见到的有R4，R5a， R5b 和R6 版本的TRA 设备。
24
TRAPOOL
目前所有的 BSC/TRC 都是使用 TRAPOOL 的方式来分配 TRA 设备。这比起以 半永久连接方式分配 TRA 设备要来得更有效的使用有限的 TRA 设备资源。 查看TRAPOOL资源配置 RRTPP:TRAPOOL=ALL,DETAIL;
因此， 每个RPP可带的最多PDCH数量： GPRS: 150 (6 DSP x 25 PDCH) EDGE: 64 (32 PDCH / SNT)
DSP软件限制 RPP硬件限制
38
RPP资源配置
Gb链路配置不足，容易出现下行流量受限制，即SGSN下发给PCU的数据 量；根据大量的数据分析，Gb接口利用率在80%以下是安全的，即对用 户速率没有影响。 而GSL资源不足，会导致小区PDCH分配失败。 因此，在规划RPP资源和Gb时隙数量的时候，要结合考虑这个PCU服务 区的总流量、流量峰值，数据包大小，信令开销，BPDCH和G/EPDCH的 比例。
2、TRA设备全部拥塞的情况 但在上述情况下，HR、EFR、FR的TRAPOOL全部拥塞，尝试多次至 定时器超时仍未能占用TRA设备，本次呼叫尝试失败，触发计数器 TFESTPGSMSUB增加。
27
TRA统计指标
28
TRA统计指标
29
TRA容量评估
BSC各类TRA利用率 是否≥80％
Y
总利用率 是否≥70％
34
RPP结构
35
RPP结构
CP RGMACR
RPP
DSP 7
GS
DSP 6
RP_DSPSUP
MP_MAC_Cellxx process
DSP 5
RTGPHDV-X DL2
RTGLT-X A-bis
4 PM DSP 4
DSP 3 RTGPHDV-Y DSP 2 RPEXR RGRLCPR 3 RTGBR DSP 1 DSP 0 DL2 RTGLT-Y Gb
由最小空闲容量计算实际的最高负荷的推导公式为： (80－70×LOWCAP/CAP) [％] 其中CAP为该类型TRH的最大容量的80%，LOWCAP为TRH在监视 期内的最小空闲容量.
19
TRH负荷输出
20
TRH负荷计算
BSC NNBSC10 NNBSC10 NNBSC10 NNBSC10 NNBSC10 NNBSC10 NNBSC10 NNBSC10 NNBSC10 NNBSC10 NNBSC10 NNBSC10 NNBSC10 NNBSC10 NNBSC10 NNBSC10 SNT RHSNT-0 RHSNT-1 RHSNT-2 RHSNT-3 RHSNT-4 RHSNT-5 RHSNT-6 RHSNT-7 RHSNT-8 RHSNT-9 RHSNT-10 RHSNT-11 RHSNT-12 RHSNT-13 RHSNT-16 RHSNT-17 CAP 9 48 57 20 56 60 49 45 45 76 71 17 70 31 30 74 HIGHCA LOWC TRH 满容量的80 TRH实际最高负 RP type P AP ％ 荷 109 7 RPG2 120 75.92% 100 46 RPG2 120 53.17% 100 55 RPG2 120 47.92% 110 17 RPG2 120 70.08% 104 56 RPG2 120 47.33% 96 58 RPG2 120 46.17% 104 45 RPG2 120 53.75% 111 32 RPG2 120 61.33% 102 38 RPG2 120 57.83% 104 76 RPG2 120 35.67% 99 69 RPG2 120 39.75% 81 14 RPG2 120 71.83% 115 67 RPG2 120 40.92% 114 30 RPG2 120 62.50% 106 28 RPG2 120 63.67% 107 74 RPG2 120 36.83%
