R600a制冷剂电冰箱上的运用

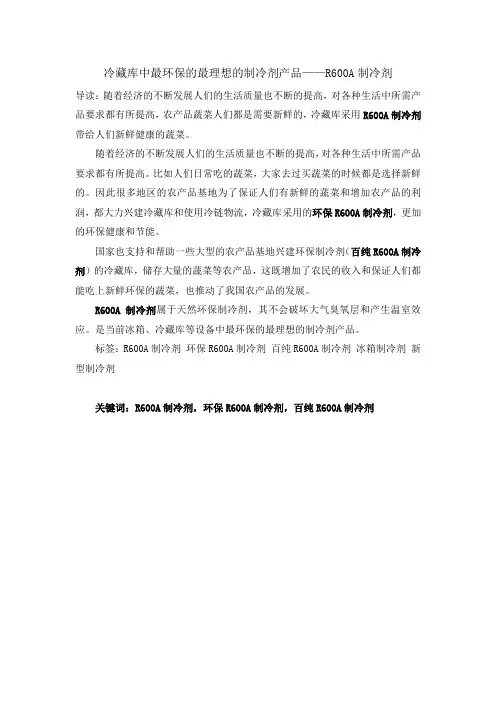

冷藏库中最环保的最理想的制冷剂产品——R600A制冷剂
导读：随着经济的不断发展人们的生活质量也不断的提高，对各种生活中所需产品要求都有所提高，农产品蔬菜人们都是需要新鲜的，冷藏库采用R600A制冷剂带给人们新鲜健康的蔬菜。

随着经济的不断发展人们的生活质量也不断的提高，对各种生活中所需产品要求都有所提高。

比如人们日常吃的蔬菜，大家去过买蔬菜的时候都是选择新鲜的。

因此很多地区的农产品基地为了保证人们有新鲜的蔬菜和增加农产品的利润，都大力兴建冷藏库和使用冷链物流，冷藏库采用的环保R600A制冷剂，更加的环保健康和节能。

国家也支持和帮助一些大型的农产品基地兴建环保制冷剂（百纯R600A制冷剂）的冷藏库，储存大量的蔬菜等农产品，这既增加了农民的收入和保证人们都能吃上新鲜环保的蔬菜，也推动了我国农产品的发展。

R600A制冷剂属于天然环保制冷剂，其不会破坏大气臭氧层和产生温室效应。

是当前冰箱、冷藏库等设备中最环保的最理想的制冷剂产品。

标签：R600A制冷剂环保R600A制冷剂百纯R600A制冷剂冰箱制冷剂新型制冷剂
关键词：R600A制冷剂，环保R600A制冷剂，百纯R600A制冷剂。

一、一些制冷剂的燃点和爆炸极限根据1992年哥本哈根第四次保护臭氧层议定书缔约国大会决议，发达国家冰箱已全面禁用CFCs制冷剂及发泡剂，发展中国家禁用CFCs制冷剂及发泡剂日期也日益临近。

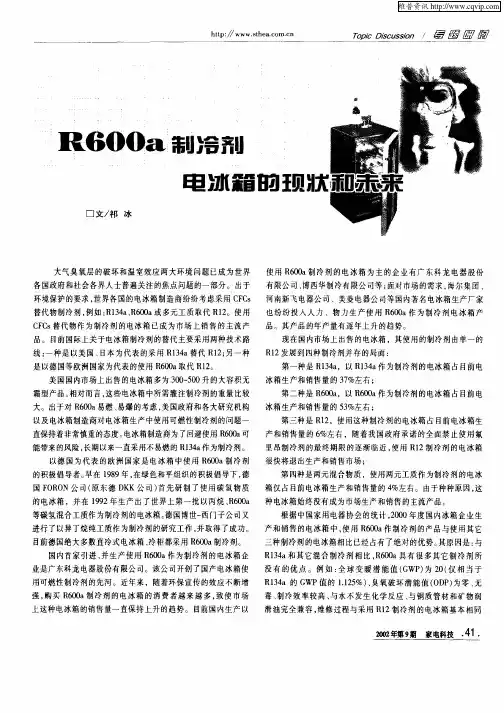

目前．冰箱CFCs制冷剂主要有两种替代方案，即以美国、日本为首的采用HFC－134a 替代CFC－12方案和以欧盟为首的HC－600a代替CFC－12方案。

相比之下，HFC－134a的GWP（温室效应系数）不为零，产生温室效应，是《京都议定书》中受限制气体之一。

因而不是最终替代方案；而HC—600a的ODP（臭氧破坏系数）＝0，GWP＝0，无温室效应，属一步到位的最终替代方案。

下面就HC－600a制冷剂特点、HC－600a冰箱设计要点及产品故障维修工艺作一说明。

二、制冷系统设计差异1.压缩机：HC－600a专用，气缸容积比CFC－12约增大70％，润滑油为矿物油，密封或固态式启动及保护装置，C0P值较高，噪声振动较低，高低压差较小，运行工况较优越。

2.冷凝器、蒸发器与CFC－12系统基本相同。

3.毛细管长度需根据试验情况在CFC－12基础上作适当调整，一般应稍减短。

4.采用XH－9专用于燥过滤器。

5.HC－600a冲注量约为CFC－12的35％一40％，具体数值由试验确定，要求较精确。

误差±1g以内。

三、安全性设计原则HC－600a制冷剂燃烧爆炸的三个条件：（1）异丁烷制冷剂发生泄漏；（2）泄漏的异丁烷制冷剂达到爆炸的浓度（1.8％－8.4％）；（3）电气件产生电火花或电气件表面温度达到异丁烷燃点（460℃），三者缺一不可。

因而，设计时应注意以下几点。

1.所有电气件及电气开关尽量设在冰箱外部，如温控器、门控开关、电脑板及电气插接件等；在箱体内部的电气元件须选用防爆型或作防爆处理。

HC—600a 制冷剂冰箱对电气件要求为：封装且呈团体状态；封装在一个密封盒内；安装位置远离制冷回路。

（1）采用耐热、耐寒材料；（2）对易发生短路危险或产生火花危险的部位，采用密封结构和温度保护装置；（3）采用符合要求的连接器，保证连接部位的强度；（4）采用防腐蚀镀层，保证连接部位的表面不易锈蚀，并从结构上确保其充分接触；（5）对于有相对运动的部件，保证有足够的间隙或有防摩擦的保护；（6）采用符合电气强度要求的绝缘材料；（7）采用限制温度的装置或降低加热器的发热功率，从而降低最高表面温度；（8）采用优质安全型的防爆电气件。

康佳R600a冰箱制冷系统（内漏）维修指导书针对目前各分公司服务部白电技术人员对我司冰箱内部结构及生产工艺了解不够全面，内漏机器无法维修的现状，现制定制冷系统维修指引，供分公司参考！一、制冷系统检漏1、整体检漏：在压缩机的工艺管口处，将三通修理阀焊接好后，从表阀处注入压力为0.8~1.0mp的氮气。

然后用肥皂水对外露的各个焊接点进行检漏（包括冷冻室蒸发器大、小洛克环接头），若无漏点，则压力保持16～24h，前6h允许有2％的压力下降，后面的10~18h 不允许表压有任何下降，若压力下降，则判定为制冷系统漏，必须进行分段保压。

2、分段保压：为了缩小泄漏点的寻找范围，需要将电冰箱制冷系统分割成高压和低压两个部分或更多部分，分别进行试压检漏。

高压部分包括：冷凝器、压缩机；低压部分包括：蒸发器、毛细管和回气管。

具体做法：1）、从过滤器与毛细管连接处将管路分开，并将分开的两管各自封死。

2）、把回气管从压缩机上取下，并将压缩机上回气管口封死。

这时从压缩机工艺管口所接的三通检修阀充注1.0～1.2mp的氮气，对高压检漏。

3）、从压缩机取下的回气管上，再焊接上一个三通修理阀，从三通修理阀上充入0.6～0.8mp的氮气，进行低压部分的检漏。

3、确定漏点如果外部件泄漏应给予更换，如内藏部件泄漏侧按实际情况进行剪除、扒修和替换等方法修复。

1）、如果判定是高压部分泄露建议更换外挂式冷凝器；2）、如果判定是冷冻室蒸发器漏大、小洛克环漏，侧给予更换新的洛克环（洛克环和密封胶可从安电服务部请购）；具体操作如图所示：A、首先将蒸发器从箱体中拆出，确定为洛克环泄露后，用割刀割下大、小洛克环；B、更换连接冷藏室与冷冻室蒸发器管路洛克环时，首先将管路上的油污及灰尘清除，然后在管路上涂抹密封液，要求密封液不能流入管道；将管路插入更换的洛克环（7.5：6）中，插到位后旋转洛克环一周，使密封液分布均匀，然后用压接钳压接洛克环，要求用力均匀，压接到位；C、更换连接毛细管与冷冻室蒸发器管路洛克环（7.5：1.8）时，要求毛细管插入的长度超出洛克环一厘米左右（以防止密封液将毛细管管口堵死），并将毛细管弯曲固定，然后分别在毛细管和蒸发器管路上点胶，同时将蒸发器管路插入洛克环，旋转洛克环一周后，用压接钳将洛克环压接到位，要求用力均匀；3）、如果判定是冷冻室蒸发器漏（冷冻室蒸发器的判断可将其拉出后带压力的情况下放入水中观察，看是否有气泡溢出，以判断蒸发器是否泄露），则给予更换同型号蒸发器及新的洛克环，具体操作方法同上（如没有压接设备的分公司或网点建议用铝焊条焊接）；4）、如判定为箱体内部管路泄露（内漏），则须开背板维修，具体操作如图所示：A、康佳冰箱内部管路目前均为铝管制作，耐腐蚀性强，使用寿命较长，机器短时间内出现内漏多数为箱体内管路连接焊点泄露，维修时必须了解焊点位置；康佳机械温控单回路冰箱内部旱点位置康佳电脑温控多回路冰箱内部焊点位置B、开背维修所需工具：大开口起子一把、木锤一个、撬棍两根（自制）C、开背维修方法：首先用长开口起和撬棍从箱体底部将背板左右均匀撬起20公分左右，扒开发泡层对铜铝接头打压检漏，如泄露，可用（7.5：6）洛克环连接，也可以用铝焊条焊接，焊接时需将焊点与发泡料隔开，以防止发泡料燃烧。

R600a冰箱操作工艺一、制冷剂性质R600a又名异丁烷（2-甲基丙烷），属炭氢化合物，分子量为58，分子式结构为C4H10，R600a比空气重很易聚积，无色气体，微溶于水，性能稳定，其臭氧消耗潜力(ODP：ozone depletion potential)＝0，温室效应潜力(GWP：global warming potential)＝0，有别于以往的制冷剂如R12，R134a等。

它最大的特点是与空气能形成爆炸性混合物。

爆炸极限为1.9～8.4％（体积比），当达到或高于此比例时，如遇明火等即刻会引起爆炸，所以安全是最应注意的问题。

二、制冷系统1、R600a压缩机a．异丁烷与目前传统的矿物油和烷基苯油能完全相容。

R134A不溶于传统的矿物油和烷基苯油，需采用新的酯类润滑油，酯类油比矿物油吸水性更强，而水会降低酯类油的化学稳定性，酯类油水解生成醇和酸，引起制冷系统腐蚀。

b．R600a压缩机气缸容积在R134a基础上增大50～55％，外形尺寸基本不变，对压缩机的泄漏必须进行更为严格的控制。

c．由于异丁烷的易燃性，必须对电器元件进行改动，R600a压缩机的启动继电器应采用PTC元件且密封，绝对不能使用重锤式启动继电器；R600a压缩机铭牌上有黄色火苗易燃标志。

2、制冷系统热交换器用于R134a系统的冷凝器和蒸发器同样适用于R600a系统，但需要作必要的匹配调整。

3、材料相容性异丁烷与钢、紫铜、黄铜、铝、氯丁橡胶、尼龙和聚四氯乙烯相容，这些相容的材料均可用于R600a系统，硅和天然胶与R600a不相容，故不能用于R600a系统。

4、毛细管用于R134a系统的毛细管同样适用于R600a系统，只是流量稍有区别。

5、干燥过滤器目前用于R134a系统的干燥剂均可用于异丁烷系统中，生产维修中考虑到R600a 的结构性质，要求使用专用干燥过滤器XH-9。

6、充注量异丁烷的冲入量相当于R134a的40％左右，因此需要高精度的制冷剂灌注设备，校准设备。

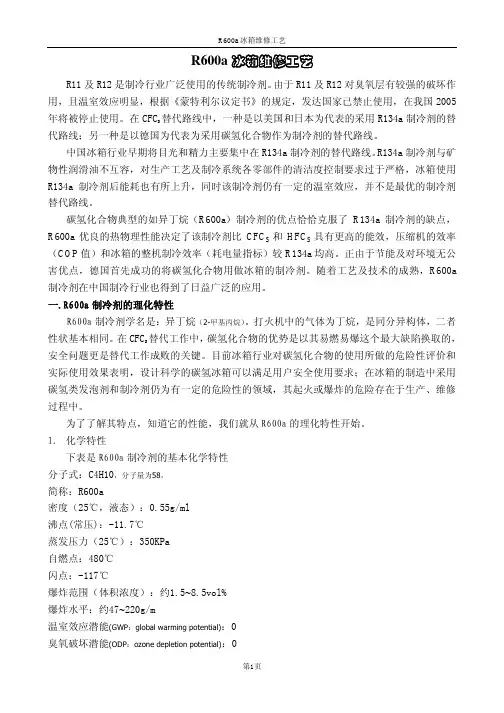

R600a冰箱维修工艺R11及R12是制冷行业广泛使用的传统制冷剂。

由于R11及R12对臭氧层有较强的破坏作用，且温室效应明显，根据《蒙特利尔议定书》的规定，发达国家已禁止使用，在我国2005替代路线中，一种是以美国和日本为代表的采用R134a制冷剂的替年将被停止使用。

在CFCS代路线；另一种是以德国为代表为采用碳氢化合物作为制冷剂的替代路线。

中国冰箱行业早期将目光和精力主要集中在R134a制冷剂的替代路线。

R134a制冷剂与矿物性润滑油不互容，对生产工艺及制冷系统各零部件的清洁度控制要求过于严格，冰箱使用R134a制冷剂后能耗也有所上升，同时该制冷剂仍有一定的温室效应，并不是最优的制冷剂替代路线。

碳氢化合物典型的如异丁烷（R600a）制冷剂的优点恰恰克服了R134a制冷剂的缺点，R600a优良的热物理性能决定了该制冷剂比CFC S和HFC S具有更高的能效，压缩机的效率（COP值）和冰箱的整机制冷效率（耗电量指标）较R134a均高。

正由于节能及对环境无公害优点，德国首先成功的将碳氢化合物用做冰箱的制冷剂。

随着工艺及技术的成熟，R600a 制冷剂在中国制冷行业也得到了日益广泛的应用。

一.R600a制冷剂的理化特性R600a制冷剂学名是：异丁烷（2-甲基丙烷）。

打火机中的气体为丁烷，是同分异构体，二者替代工作中，碳氢化合物的优势是以其易燃易爆这个最大缺陷换取的，性状基本相同。

在CFCS安全问题更是替代工作成败的关键。

目前冰箱行业对碳氢化合物的使用所做的危险性评价和实际使用效果表明，设计科学的碳氢冰箱可以满足用户安全使用要求；在冰箱的制造中采用碳氢类发泡剂和制冷剂仍为有一定的危险性的领域，其起火或爆炸的危险存在于生产、维修过程中。

为了了解其特点，知道它的性能，我们就从R600a的理化特性开始。

1.化学特性下表是R600a制冷剂的基本化学特性分子式：C4H10，分子量为58，简称：R600a密度（25℃，液态）：0.55g/ml沸点(常压)：-11.7℃蒸发压力（25℃）：350KPa自燃点：480℃闪点：-117℃爆炸范围（体积浓度）：约1.5~8.5vol%爆炸水平：约47~220g/m温室效应潜能(GWP：global warming potential)：0臭氧破坏潜能(ODP：ozone depletion potential)：0**注意：异丁烷在常温常压下，在环境中以气态方式存在，无色无味微溶于水，性能稳定。

探讨R600a冰箱的特性及维修工艺摘要：传统冰箱一般用R12制冷剂，无氟冰箱的制冷剂则不同，目前国内主要用R600a、R134a两种，制冷循环系统维修用材料、零部件、设备和方法也相应发生了变化。

根据多年的教学实践及维修经验，文章着重总结了R600a无氟冰箱的维修方法和维修中的注意事项。

关键词：无氟冰箱维修技巧一、 R600a的物理化学特性1.环境友好性。

大气温室效应、平流层臭氧耗损和酸雨是三大环境公害。

含有氯或溴原子的制冷剂对大气臭氧层有潜在的消耗能力，其消耗特征及强度通常使用ODP值表示；大气温室效应用制冷剂的全球变暖GWP值表示。

R600a的分子式里没有氯原子，只有碳氢两种元素，而R12则有氯原子，不仅ODP值高，而且GWP值也很高。

R600a作为自然制冷工质，既不破坏大气臭氧层，又不直接增加温室气体，是环保型和环境友好型制冷剂。

2.安全性。

R600a的毒性非常低（TLVs指标反映了人们在较长时间内接触制冷剂而不致产生不良反应，如果该值的数值为1000或者1000以上，则可认为该制冷剂是无毒的），但属于易燃易爆气体，在空气中的含量达到一定范围时，遇明火就会产生爆炸，安全类别为A3。

使用R600a作为制冷剂的冰箱存在着一旦制冷剂燃烧发生泄漏并且泄漏后的气体遇明火会发生燃烧和爆炸的潜在危险，因此在其使用、运输、存贮的过程中要严格遵守安全操作规范。

3.相容性。

R600a与矿物润滑油、金属组件、压缩机电机、绝缘材料都具有良好的相容性，与天然橡胶和硅树脂胶不相容；此外，R600a与水的溶解性很差，这对制冷系统很有利。

但为了防止“冰堵”现象，除水要求相对较高，R600a的检漏不能用传统的检漏仪，应该使用适合于R600a的检漏仪。

二、R600a冰箱的维修工艺1.R600a冰箱的识别。

由于R600a易燃易爆的特性，使用R600a制冷剂的冰箱必须做好识别，除了在铭牌上标注制冷剂种类外，在冰箱的后背以及压缩机处都要贴有明显的标识，如图1所示。

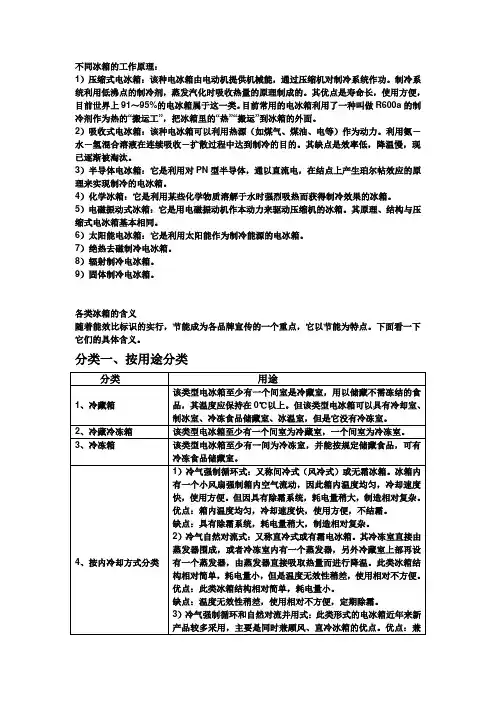

家用电冰箱制冷原理从低于环境温度的物体中吸取热量，并将其转移给环境介质的过程，称为制冷。

由于热量只能自动地从高温物体传给低温物体，因此实现制冷必须包括消耗能量(如电能，机械能等)的补偿过程。

借助制冷系统消耗一定的电能，利用物态变化过程中的吸热(液态→气态)，放热(气态→液态)物理过程，强制热量由低温物体(冷柜内的食物)转至高温物体(室内空气)从而达到制冷的目的。

冰箱的制冷是一个热泵的原理，就是利用机械能，在冰箱保温的条件下，将热量从冰箱里面移出，这些热量在冰箱外面散去。

家用电冰箱制冷系统循环过程，压缩机将低温低压的制冷剂(R-600a或HFC-134a)气体吸入气缸，经过压缩机压缩，变成高温高压的气态R-600a或HFC-134a，并排到冷凝器内，在冷凝器内，高温高压的R600a或HFC-134a气体与温度较低的环境进行交换，温度降低并冷凝为液体；液体R-600a或HFC-134a通过毛细管节流，降低压力后进人蒸发器，在蒸发器内吸热汽化，(未汽化的暂留在储液管里)，汽化后被吸回压缩机，重新压缩。

如此周而复始，不断循环，使柜内温度降低。

整个制冷循环过程可分为4个阶段：(1)绝热压缩：压缩机将蒸发后的低温低压制冷剂吸入，这时气体的理想状态是充分汽化，无液滴，稍微过热，经压缩机活塞的急剧压缩，对气体所做的机械功转换为热，使之变成高温高压气体，此压缩过程很短，被升温气体的热量几乎没有传到外部，故此过程称为绝热压缩过程。

(2)等温压缩：压缩机将高温高压气态制冷剂送至冷凝器中冷却到其完全液化，这段时间放出冷凝潜热，在此过程中，因制冷剂温度不变，仅发生气一液状态变化，故称为等温压缩。

在冷凝器末端，制冷剂全部液化后，温度有所下降，即为过冷。

在这一过程中，制冷剂通过蒸发器吸收的热量和压缩机活塞做功转换的热量已全部放出，这时已完成了将低温物体的热量送到高温的外界空气中的任务。

(3)绝热膨胀：液态制冷剂在毛细管中受到节流作用，使液体压力急剧降到蒸发压力，制冷剂在此过程中温度虽剧降，但因时间极为短暂，未能吸收外界的热量，故称绝热膨胀。

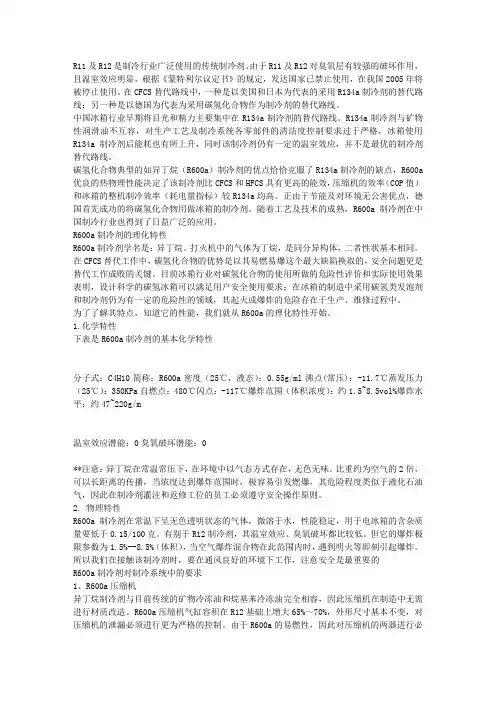

R11及R12是制冷行业广泛使用的传统制冷剂。

由于R11及R12对臭氧层有较强的破坏作用，且温室效应明显，根据《蒙特利尔议定书》的规定，发达国家已禁止使用，在我国2005年将被停止使用。

在CFCS替代路线中，一种是以美国和日本为代表的采用R134a制冷剂的替代路线；另一种是以德国为代表为采用碳氢化合物作为制冷剂的替代路线。

中国冰箱行业早期将目光和精力主要集中在R134a制冷剂的替代路线。

R134a制冷剂与矿物性润滑油不互容，对生产工艺及制冷系统各零部件的清洁度控制要求过于严格，冰箱使用R134a制冷剂后能耗也有所上升，同时该制冷剂仍有一定的温室效应，并不是最优的制冷剂替代路线。

碳氢化合物典型的如异丁烷（R600a）制冷剂的优点恰恰克服了R134a制冷剂的缺点，R600a 优良的热物理性能决定了该制冷剂比CFCS和HFCS具有更高的能效，压缩机的效率（COP值）和冰箱的整机制冷效率（耗电量指标）较R134a均高。

正由于节能及对环境无公害优点，德国首先成功的将碳氢化合物用做冰箱的制冷剂。

随着工艺及技术的成熟，R600a制冷剂在中国制冷行业也得到了日益广泛的应用。

R600a制冷剂的理化特性R600a制冷剂学名是：异丁烷。

打火机中的气体为丁烷，是同分异构体，二者性状基本相同。

在CFCS替代工作中，碳氢化合物的优势是以其易燃易爆这个最大缺陷换取的，安全问题更是替代工作成败的关键。

目前冰箱行业对碳氢化合物的使用所做的危险性评价和实际使用效果表明，设计科学的碳氢冰箱可以满足用户安全使用要求；在冰箱的制造中采用碳氢类发泡剂和制冷剂仍为有一定的危险性的领域，其起火或爆炸的危险存在于生产、维修过程中。

为了了解其特点，知道它的性能，我们就从R600a的理化特性开始。

1.化学特性下表是R600a制冷剂的基本化学特性分子式：C4H10简称：R600a密度（25℃，液态）：0.55g/ml沸点(常压)：-11.7℃蒸发压力（25℃）：350KPa自燃点：480℃闪点：-117℃爆炸范围（体积浓度）：约1.5~8.5vol%爆炸水平：约47~220g/m温室效应潜能：0臭氧破坏潜能：0**注意：异丁烷在常温常压下，在环境中以气态方式存在，无色无味。
