最新整理2014版的CAD图纸怎么转成PDF格式

CAD视图导出技巧CAD（计算机辅助设计）软件是设计师必备的工具之一，它提供了强大的设计功能和灵活的编辑选项。

然而，在一些特定的情况下，我们可能需要将CAD绘图转化为其他格式，以便与他人共享或进一步处理。

在本篇文章中，将介绍一些CAD视图导出的技巧，帮助您快速、高效地将CAD视图导出为不同的文件格式。

一、导出为图片格式1. 在CAD软件中打开您想要导出的绘图文件。

确保您已对绘图进行编辑和排版，以符合您的要求。

2. 点击“文件”菜单，选择“另存为”选项。

在弹出的对话框中，选择您要保存的文件格式为图片格式，如JPEG、PNG或BMP等。

3. 在保存选项中，您可以设置图片的分辨率和颜色深度。

根据实际需要进行调整，以达到较好的视觉效果。

4. 确认保存路径和文件名，点击“保存”按钮。

稍等片刻，导出过程将完成，并将图片保存至您指定的文件夹中。

二、导出为PDF格式1. 打开CAD绘图文件，并对其进行必要的编辑和调整。

2. 单击“文件”菜单，选择“打印”选项。

在弹出的打印对话框中，选择您的打印机名称为“Adobe PDF”或其他虚拟打印机，以将绘图文件转化为PDF格式。

3. 根据实际需要，设置纸张大小、方向和边距等打印选项。

4. 点击“打印机和纸质/质量”选项卡，您可以进一步设置打印输出的质量和效果。

如果需要，也可以设置密码保护或添加水印等安全措施。

5. 单击“打印”按钮，选择保存路径和文件名，点击“保存”。

稍等片刻，CAD视图将被导出为PDF格式，并保存在您指定的位置中。

三、导出为DWG或DXF格式1. 打开CAD绘图文件，并确保它已经编辑和准备完毕。

2. 单击“文件”菜单，选择“另存为”选项。

在弹出的对话框中，选择DWG或DXF格式为保存类型。

3. 在保存选项中，您可以进一步设置CAD版本、文件格式和压缩方式等。

4. 确认保存路径和文件名，并单击“保存”按钮。

稍等片刻，CAD视图将被导出为DWG或DXF格式，并保存在您指定的位置中。

如何在CAD中将DWG格式转换成PDF或者JPG格式File -> Export命令可以将所选内容转为BMP（要选择的）格式，然后再存为JPG的就可以一、输入EXPORT命令,再另存为WMF格式的图像,非常的清楚,就是一点不好,线性分的不是很清楚,虚线好像打印的时候打不出来,还有一点就是打印的效果不太好,不过其他都挺好,作为电子版本发给人,跟CAD里画出来一样,可以放大很多倍.（即白底）二、打saveimg命令存储为bmp格式的图片就是“高清晰的图片”。

（即黑底）三、1、“文件”＼“打印”，或者直接按“Ctrl+P”。

（即白底）2、“打印设备”——选择虚拟打印机“PublishToWeb JPG.pc3”（有时这一步会弹出一个对话框，选择“使用默认图纸尺寸”，以后的自定义图纸的单位就是像素；选择“使用自定义图纸尺寸”，下面的步骤中，自定义图纸的单位就是毫米。

因为我们是要输出JPG，所以当然选择“使用默认图纸尺寸”）。

3、选择好第二步的虚拟打印机后，点击右边的“特性”进入“打印机配置编辑器”中的“设备和文档设置”。

在这里有许多设置，请朋友们自己琢磨，我只提示几条经常用到的设置。

请继续往下看。

4、接上一步a.“图形”＼“自定义特性”——单击“自定义特性”按纽，在这里选择你想要的背景色。

b.选择“自定义图纸尺寸”——单击“添加”。

选择“创建新图纸”，点击“下一步”；自己定义想要的像素大小。

点击“下一步”；取一个自定义图纸的名称，如“我的JPG”。

点击“下一步”；点击“完成”后，再点击“确定”退出“打印机配置编辑器”对话框。

5、在“打印设备”右下角有一个“文件名和路径”，在这里可以更改你想要输出JPG图的路径。

（注：如果在第一步选择“文件”＼“页面设置”，虽然界面和“文件”＼“打印”非常相似，但却没有可选择的文件输出路径设置，请朋友们留意了。

）6、点击“打印设置”，在“图纸尺寸”中选择CAD定义好的图纸，如果不能满足你的需要，就选择刚才自己定义的图纸。

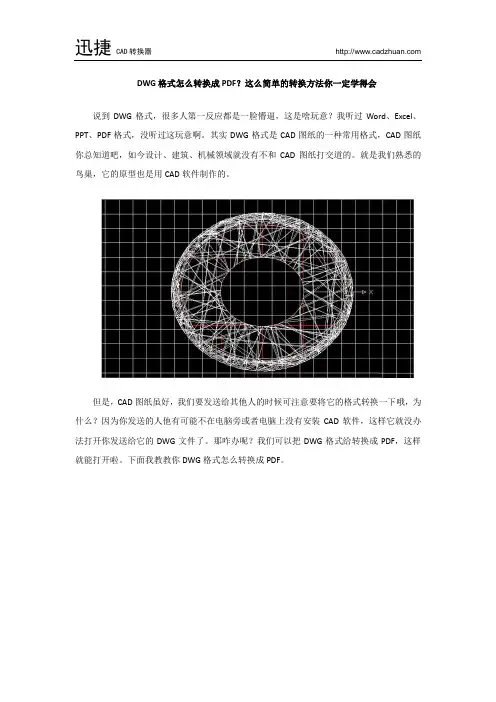

dwg格式怎么转换成pdf黑白图纸，现学现用超简单！
你以为会将word转换成pdf格式就很厉害啦？作为一名工程设计部的文员，日常打交道的文档格式除了word、excel、pdf等，还有cad图纸呢！如果不知道cad格式怎么转换，那可就糗大了。

今天我就和大家分享：dwg格式怎么转换成pdf黑白图纸的操作技巧，走过路过的朋友千万不要错过了。

一、dwg格式怎么转换成pdf黑白图纸
如果你的图纸体积较小（不超过1M），可以在不安装软件的情况下，通过在线迅捷cad 转换器来实现。

具体的操作步骤如下所示：
阶段1、选择转换模式
打开进入在线迅捷cad转换器官网首页后，请点击“cad转pdf”。

阶段2、添加文件并设置输出选项
请点击添加需要转换格式的dwg图纸，再将输出的文件设置为黑白。

当你点击“开始转换”按钮后，程序就会自动进入工作状态了。

阶段3、点击下载pdf文件
转换完成后，直接点击“打开文件”按钮，就可以将转换后的图纸保存在电脑桌面上了。

二、如何批量处理cad格式转换问题
虽然在线迅捷cad转换器无法处理大批量的文件，但是你可以下载安装这个工具的pc 客户端。

安装运行后，你就可以看到以下界面。

主要功能与在线端无异，但却可以支持批量处理操作。

PC客户端的工作流程为：选择转换模式——添加文件——设置输出选项——点击开始转换。

以上就是小编为大家介绍的内容——dwg格式怎么转换成pdf黑白图纸的操作技巧。

操作起来真的很简单，感兴趣的朋友还可以自己动手试一下。

caxadwg转pdf
要将CAXADWG文件转换为PDF格式，可以采取以下两种方法：
方法一：使用格式转换工具进行转换
1.打开软件，点击正上方的“CAD转换”，选择“CAD转PDF”，这时候就可以添加文件进来。

2.在弹出的窗口中，把需要转换成PDF格式的DWG文件选中，点击“打开”，全部导入进来。

3.导入进来的文件，可以设置一下转换后的色彩、背景，以及输出的页面大小和质量，设置好后点击“开始转换”就可以把DWG格式转换成PDF。

方法二：使用CAD转换工具来操作
1.打开软件并在首页的左侧功能栏中选择CAD转PDF，下方是其他格式转换，自行选择。

2.这里准备添加文件，点击添加文件或者将CAD文件拖拽到框内进行添加。

3.添加文件后，设置好下方的转化参数，最后点击批量转换即可。

如果仅仅是查看dwg文件，也可以先将dwg文件转换成pdf格式。

如有任何操作上的困难，建议查阅相关的转换步骤教学或者请教软件工程领域的专家，以免因误操作造成数据损失或信息泄漏。

将CAD图纸导出为其他文件格式的方法在使用CAD软件进行设计工作时，有时我们需要将绘制的CAD图纸导出为其他文件格式，以便与他人共享或在其他软件中进行进一步处理。

本文将介绍几种常用的方法来将CAD图纸导出为其他文件格式。

1. 导出为PDF格式PDF是一种常见的文件格式，它可以在各种设备上保持原始文件的格式和布局。

在CAD软件中，我们通常可以通过选择“导出”或“打印”选项将图纸导出为PDF格式。

在导出选项中，可以选择导出的页面范围、图纸的缩放比例、线宽和颜色等设置。

导出为PDF后，我们可以使用PDF阅读器进行查看和共享。

2. 导出为图像文件如果我们需要将CAD图纸嵌入到文档或演示中，或者需要在网页上显示，可以将其导出为图像文件，如JPEG、PNG或BMP格式。

在CAD软件中，我们可以在“导出”选项中选择图像格式并设置导出的分辨率。

高分辨率的导出图像将保留更多的细节，但文件大小也会随之增加。

3. 导出为DWG或DXF格式DWG和DXF是CAD软件的原生文件格式，它们可以在不同的CAD软件之间进行兼容和交换。

如果我们需要与其他CAD软件用户共享图纸，或者需要在不同的CAD软件中进行修改，可以将CAD图纸导出为DWG或DXF格式。

在导出选项中，可以选择导出的格式版本，以确保兼容性。

4. 导出为STEP或IGES格式STEP（Standard for the Exchange of Product model data）和IGES （Initial Graphics Exchange Specification）是CAD软件中常用的通用文件格式，它们可以用于将CAD图纸导入到其他CAD软件中进行编辑和修改。

在CAD软件中，我们可以选择将图纸导出为STEP或IGES 格式，并设置导出的精度和其他参数。

5. 导出为VRML或STL格式VRML（Virtual Reality Modeling Language）和STL （Stereolithography）是用于三维可视化和打印的文件格式。

CAD是我们平时设计中常用的软件，特别是建筑行业和机械行业使用最为广泛。

CAD的标准文件格式的DWG格式，当然有时候我们也会保存为DXF格式的，便于导入到其他设计软件中使用，但是也有情况是我们要把DWG格式的转换成PDF格式，特别是一些国外企业，好像比较认可PDF格式的文件，那么怎么把CAD文件转成PDF格式呢，那么接下来看各种版本CAD怎么把DWG转成PDF格式~~工具/原料∙Autodesk AutoCAD 软件∙PDF虚拟打印机软件（本文以PDF factory为例）∙Adobe reader软件（用来查看最后转换生成的PDF文件）AutoCAD 2007以前的版本1. 对于AutoCAD2007之前的版本，我们需要借助其他软件来达到转换的目的。

我们可以使用PDF虚拟打印机，基本上是ALL to PDF格式的。

首先我们先安装PDF factory，装完以后在你的电脑的控制面板------打印机里面就会有一个名称为“PDF factory”的虚拟打印机出现，如果没有正确安装的话，请你检查后台打印机服务“Print Spooler”是否开启。

2. 用AutoCAD打开一个DWG文件3. 点击菜单中的文件------打印4. 弹出打印界面，打印机一项选择好我们安装的PDF factory 打印机，然后根据你自己打印机图纸的习惯设置好其他项目，点击确定5. 显示打印机进度，图纸内容比较少的速度会比较快，反之则速度比较慢一些6. 弹出PDF factory 界面，我们点击保存7. 选择保存的位置，命名好文件名称，点击保存即可8. 我们找到保存好的文件打开看一下转换的效果效果还是不错的，转换成功。

（竖向的我们可以在adobe reader中把视图旋转过来看）AutoCAD 2007后的版本1. AutoCAD从2007开始的版本里面内置了PDF绘图仪，转换的话同样是到打印里面2. 弹出打印界面后，打印机我们选择内置的“DWG TO PDF.pc3” ,其他项根据你的需要设置，点击确定3. 弹出文件保存对话框，命名好文件名称，点击保存4. 弹出打印机进度条5. 打印完毕后我们用adobe reader打开文件看一下转换效果我们把视图旋转了过来，效果还是很好的。

cad如何导出黑白pdfCAD（计算机辅助设计）是一种常用于建筑、工程和制造领域的设计工具。

在CAD中，用户可以创建和编辑二维和三维模型，并以多种文件格式保存设计。

在一些情况下，用户可能需要将CAD图纸导出为黑白PDF文件，以便在打印、共享或存档时更加方便。

黑白PDF文件是一种只包含黑色和白色颜色的PDF文件，与彩色PDF文件相比，它的文件大小更小，并且更易于传输和存储。

导出CAD图纸为黑白PDF文件可以帮助用户在需要时节省不必要的打印成本，并确保打印的图纸保持清晰和易于阅读。

在CAD软件中导出黑白PDF文件的步骤可能因软件厂商和版本而有所不同。

在本文档中，我们将介绍在AutoCAD中如何导出黑白PDF文件的步骤。

步骤一：打开您的CAD文件首先，双击打开AutoCAD软件，在菜单栏中选择“文件”>“打开”选项。

然后浏览您的计算机以找到要导出为黑白PDF的CAD 文件，选择该文件并单击“打开”。

步骤二：设置打印设置在打开的CAD文件中，单击菜单栏中的“布局”选项，然后选择您想要导出为黑白PDF的布局。

接下来，点击“输出”选项卡。

在此选项卡中，您将看到一个名为“打印设置”的按钮。

单击此按钮以打开打印设置对话框。

在打印设置对话框中，您可以选择打印机和纸张大小。

在“打印机”下拉菜单中，选择“Adobe PDF”作为打印机。

然后，在“纸张大小”下拉菜单中选择适合您图纸尺寸的选项。

步骤三：设置打印机属性一旦您选择了正确的打印机和纸张大小，您将看到一个名为“打印机属性”的按钮。

单击此按钮以打开打印机属性对话框。

在打印机属性对话框中，浏览不同选项卡以查找控制CAD打印输出的设置。

在一般选项卡中，您可以设置输出文件的保存路径和文件名。

在布局选项卡中，您可以选择要打印的布局、设置打印比例和打印范围等。

步骤四：设置颜色设置在打印机属性对话框中，有一个名为“颜色设置”的选项卡。

单击此选项卡以访问控制CAD打印颜色的设置。

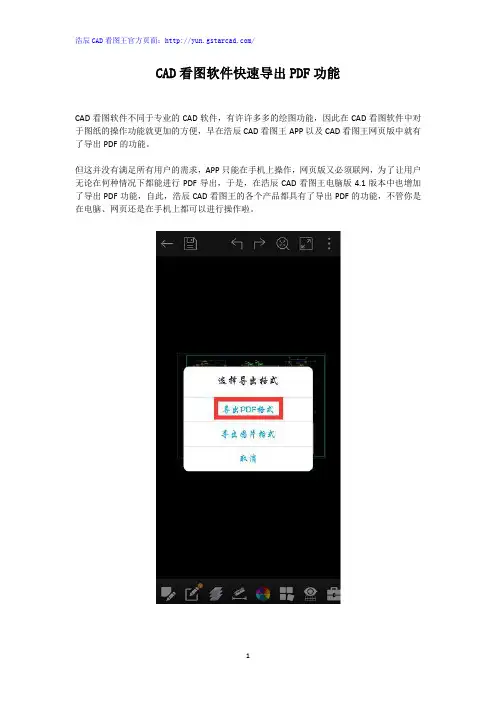

CAD看图软件快速导出PDF功能
CAD看图软件不同于专业的CAD软件，有许许多多的绘图功能，因此在CAD看图软件中对于图纸的操作功能就更加的方便，早在浩辰CAD看图王APP以及CAD看图王网页版中就有了导出PDF的功能。

但这并没有满足所有用户的需求，APP只能在手机上操作，网页版又必须联网，为了让用户无论在何种情况下都能进行PDF导出，于是，在浩辰CAD看图王电脑版4.1版本中也增加了导出PDF功能，自此，浩辰CAD看图王的各个产品都具有了导出PDF的功能，不管你是在电脑、网页还是在手机上都可以进行操作啦。

网页版以及手机版导出PDF功能，之前的文章中我们已经介绍过了，今天我们就来说一说浩辰CAD看图王电脑版4.1版本中新增加的快速导出PDF功能吧！一起来看！
第一步：在浩辰CAD看图王电脑版中打开需要转为PDF的图纸文件，下图中提供最为方便的两种打开方式（还有3种先不展示，哈哈）。

第二步：点击界面左上角的软件logo，在出来的下拉列表中选择【PDF输出】，如下图所示：
第三步：调出【PDF转换】对话框，如下图所示，可在对话框中设置导出PDF的颜色、方向、范围以及输出文件的路径。

由于我们的这张图纸上的内容太多，要整体转换成PDF的话就像上放截图预览中的一样，图纸会显示的比较小，而我们都知道PDF文件不能像DWG文件一样放大不失真，因此如果放大的话就会不清晰，所以我们需要采用局部导出的方法，使得导出的PDF文件清晰。

那么就要进行如下操作：
第四步：选择导出范围为【区域转换】，点击后面的窗口，在图纸界面上框选需要导出的窗口范围，如下图所示：
第五步：导出之后，我们就可以查看导出的PDF格式文档了，如下图所示：
文章来源：浩辰CAD官网CAD教程。

cad怎么转换成pdf格式CAD 怎么转换成 PDF 格式在我们的日常工作和学习中，经常会遇到需要将 CAD 图纸转换成PDF 格式的情况。

这可能是为了方便共享、打印，或者是为了确保在不同设备上查看时能够保持格式的一致性。

那么，究竟应该如何实现CAD 到 PDF 的转换呢？下面就为您详细介绍几种常见且实用的方法。

方法一：使用 CAD 软件自带的功能大多数主流的 CAD 软件，如 AutoCAD、SolidWorks 等，都内置了将图纸转换为 PDF 的功能。

以 AutoCAD 为例，您可以按照以下步骤进行操作：1、打开您需要转换的 CAD 图纸。

2、在菜单栏中找到“输出”选项，通常可以在“文件”菜单下找到。

3、点击“输出”后，在弹出的窗口中选择“PDF 格式”。

4、接下来，您可以设置一些转换的选项，比如纸张大小、分辨率、是否包含图层信息等。

5、选择好输出路径和文件名，然后点击“保存”，CAD 图纸就会被转换成 PDF 格式并保存到您指定的位置。

SolidWorks 的操作也类似，您在“文件”菜单中找到“另存为”，然后在保存类型中选择“PDF”即可。

方法二：使用在线转换工具如果您没有安装 CAD 软件，或者觉得软件自带的转换功能不够方便，还可以使用在线转换工具。

目前有很多免费和付费的在线 CAD 转PDF 服务可供选择。

在使用在线工具时，您通常需要做以下几步：1、打开浏览器，在搜索引擎中输入“CAD 转 PDF 在线工具”。

2、从搜索结果中选择一个可靠的在线转换网站。

3、进入网站后，按照提示上传您的 CAD 文件。

4、等待文件上传完成后，设置转换选项，如纸张大小、方向等。

5、点击“转换”按钮，等待转换完成。

6、最后，下载转换好的 PDF 文件。

需要注意的是，使用在线工具时要注意保护您的文件隐私，尽量选择知名、信誉良好的网站。

方法三：使用专业的转换软件除了上述两种方法，您还可以使用专门的 CAD 转换软件，如 Any DWG to PDF Converter、CAD Converter 等。

CAD绘图员通常会在文件格式的转换问题上浪费大量的时间，这往往会影响正常的工作，一想到转换文件格式需要花费大量时间，就让人头痛，尤其是不同的文件是需要设置不同的输出格式！今天，小编就带给大家一个好的方法能够解决的个问题，帮助有需要的朋友们提高工作效率！以CAD转pdf为例：
CAD转换器官方下载/
1.首先我们从百度浏览器上进行搜索迅捷CAD转换器，进行安装在我们的电脑上；
2.打开迅捷CAD转换器，在选择转换类型界面选择CAD转pdf选项；
3.选好之后，点击“添加文件”把需要转换的CAD文件添加进来，或者是直接把文件拖拽进来；
4.之后进入转换界面，我们根据自己的要求去设置输出文件的格式，点击各项格式后面的倒三角形就能进行选择了；
5.紧接着只需要点击右上方的“浏览”选择一个文件的输出位置；
6.最后点击下方的“批量转换”等待转换进度条达到100％就可以查看文件了；
怎么样是不是很简单呢？以上就是CAD转PDF全部的过程了。

类似的文件转换问题都可以这么转呢快去试试吧！。
