高效率开关电源设计

开关电源的设计毕业论文开关电源是一种高效率、小体积、轻质化的电源，随着现代电子设备的发展，应用越来越广泛。

开关电源的设计是电子工程专业毕业设计中的一个热门方向，本文将介绍开关电源的基本工作原理及设计方法，并以一个实际开关电源的设计为例，进行详细说明。

一、开关电源的基本工作原理开关电源的基本工作原理是将交流电源转换为直流电源，其核心部分是开关管。

开关管工作时，会在电路中产生一个高频矩形波形。

再经过滤波电路、输出稳压电路等处理后，最终输出所需要的稳定直流电源。

在开关电源中，开关管的切换是关键，它的导通和截止决定程序的整个运行。

开关管的导通与截止又是由控制器控制的，所以控制器设计是非常重要的。

二、开关电源的设计方法1.功率计算开关电源的功率计算是设计的第一步。

功率 = 电流×电压，在设计前应要明确设备所需的电流和电压值并通过功率计算公式计算得出所需的功率。

2.电路设计电路设计是开关电源设计中较为复杂的一步。

主要包括直流输入电路、开关管、反馈电路、滤波电容、输出稳压电路等部分。

这些部分需要合理的组合和设计，并应通过电路仿真进行验证。

3.控制器设计在控制器设计中，主要有PWM控制器和开环控制器。

PWM控制器通常采用电流反馈控制方式，能够减少在输出处的纹波电压，提高稳定性。

开环控制器的设计要更为复杂，但是更容易实现。

4.保护电路设计保护电路是开关电源中非常重要的一部分，保护电路通常包括电流限制保护、过压保护、过载保护，以及温度保护等。

这些保护电路能够提高开关电源的使用寿命，避免因电路故障引起的安全事故。

三、开关电源设计实例以12V60W的开关电源设计为实例。

1.功率计算P = U × I = 12V × 5A = 60W。

2.电路设计直流输入电路：直流输入电路主要包括整流桥、电容滤波器和保险丝等。

整流桥需要选择合适的电流、电压值，电容滤波器应该选择合适的容量，保险丝则是起到安全保障作用。

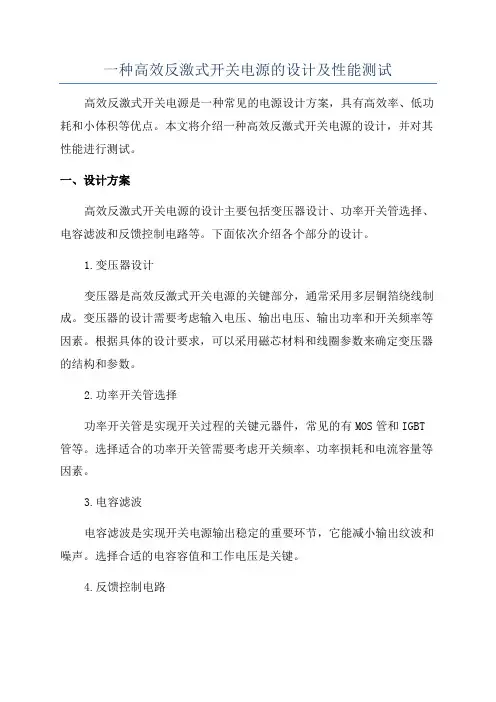

一种高效反激式开关电源的设计及性能测试高效反激式开关电源是一种常见的电源设计方案，具有高效率、低功耗和小体积等优点。

本文将介绍一种高效反激式开关电源的设计，并对其性能进行测试。

一、设计方案高效反激式开关电源的设计主要包括变压器设计、功率开关管选择、电容滤波和反馈控制电路等。

下面依次介绍各个部分的设计。

1.变压器设计变压器是高效反激式开关电源的关键部分，通常采用多层铜箔绕线制成。

变压器的设计需要考虑输入电压、输出电压、输出功率和开关频率等因素。

根据具体的设计要求，可以采用磁芯材料和线圈参数来确定变压器的结构和参数。

2.功率开关管选择功率开关管是实现开关过程的关键元器件，常见的有MOS管和IGBT 管等。

选择适合的功率开关管需要考虑开关频率、功率损耗和电流容量等因素。

3.电容滤波电容滤波是实现开关电源输出稳定的重要环节，它能减小输出纹波和噪声。

选择合适的电容容值和工作电压是关键。

4.反馈控制电路反馈控制电路可以通过对输出电压进行实时监测和控制，实现电压的稳定输出。

常见的反馈控制电路有电流反馈和电压反馈。

二、性能测试对高效反激式开关电源的性能进行测试，可以从以下几个方面进行评估。

1.效率测试高效反激式开关电源的一个主要特点是高效率，因此需要测试其输入功率和输出功率，从而计算出电源的转换效率。

2.输出稳定性测试输出稳定性是衡量开关电源性能的关键指标之一，可以通过在不同负载条件下测量输出电压的波动情况来评估。

3.过载和短路保护测试过载和短路保护是开关电源的常见功能，需要测试电源在负载过载和短路情况下的响应速度和保护能力。

4.温升测试温升测试是为了评估开关电源在高负载和长时间运行时的热耗能力，通过测量电源的温度变化来评估其散热效果。

5.器件可靠性测试开关电源的器件可靠性测试是为了评估电源的长期稳定性和可靠性，可以通过长时间运行和负载周期测试等方法进行。

通过以上测试，可以全面评估高效反激式开关电源的性能，从而为其后续的生产和应用提供参考。

基于单管正激式的高效率开关电源的设计高效率开关电源是一种能够将输入电源有效地转换为所需输出电源的电力转换装置。

在实际应用中，高效率开关电源已经取代了传统的线性电源，更广泛地应用于各个领域。

一种常见的高效率开关电源设计是基于单管正激式的设计。

该设计方案具有简单、成本低廉、效率高等特点。

该设计方案的核心元件是一只功率MOS管（Metal-Oxide-Semiconductor Field-Effect Transistor）。

该MOS管作为开关，能够根据控制信号开启或关闭，从而实现电源的稳定输出。

MOS管的导通损耗较小，能够在高频率下工作，因此能够提高电源的转换效率。

设计方案的第一步是根据需要确定输入电源的范围和输出电源的需求。

通过采集输入电源的直流电压，可以确定MOS管的工作区间，从而选择合适的MOS管。

接下来，设计师需要根据输出电源的需求确定转换电路。

转换电路的核心是开关频率发生器，用于控制MOS管的开关频率。

开关频率的选择需要考虑到输出电源的负载特性和所需的转换效率。

通常情况下，开关频率越高，转换效率越高，但开关损耗也会增加。

在设计过程中，还需要考虑到输出电源的稳定性和电源滤波的问题。

稳压器是非常重要的一个模块，用于确保输出电压的稳定性。

电源滤波是为了减少开关频率带来的干扰和噪音，提高输出电源的纯净度。

最后，设计师需要进行电路模拟和实验验证。

通过电路模拟软件，可以模拟不同工作条件下的电源转换效率和稳定性。

随后，可以通过实验验证电路的性能，并对其进行调整和优化。

总结起来，基于单管正激式的高效率开关电源设计是一项复杂但非常有挑战性的任务。

设计师需要充分了解输入电源和输出电源的需求，合理选择核心元件和电路拓扑，进行模拟和实验验证，最终实现高效率的电源转换。

这种设计方案在各个领域中都有着广泛的应用前景。

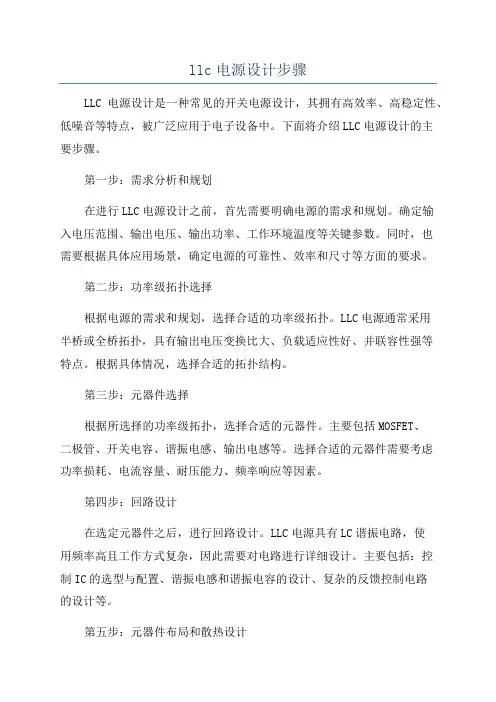

llc电源设计步骤LLC电源设计是一种常见的开关电源设计，其拥有高效率、高稳定性、低噪音等特点，被广泛应用于电子设备中。

下面将介绍LLC电源设计的主要步骤。

第一步：需求分析和规划在进行LLC电源设计之前，首先需要明确电源的需求和规划。

确定输入电压范围、输出电压、输出功率、工作环境温度等关键参数。

同时，也需要根据具体应用场景，确定电源的可靠性、效率和尺寸等方面的要求。

第二步：功率级拓扑选择根据电源的需求和规划，选择合适的功率级拓扑。

LLC电源通常采用半桥或全桥拓扑，具有输出电压变换比大、负载适应性好、并联容性强等特点。

根据具体情况，选择合适的拓扑结构。

第三步：元器件选择根据所选择的功率级拓扑，选择合适的元器件。

主要包括MOSFET、二极管、开关电容、谐振电感、输出电感等。

选择合适的元器件需要考虑功率损耗、电流容量、耐压能力、频率响应等因素。

第四步：回路设计在选定元器件之后，进行回路设计。

LLC电源具有LC谐振电路，使用频率高且工作方式复杂，因此需要对电路进行详细设计。

主要包括：控制IC的选型与配置、谐振电感和谐振电容的设计、复杂的反馈控制电路的设计等。

第五步：元器件布局和散热设计在进行LLC电源设计时，还需要考虑元器件的布局和散热设计。

元器件布局的合理性可以减少电路的干扰和损耗，散热设计可以确保元器件在高功率工作时的温度不超过允许值。

第六步：模拟仿真和电路原型制作在设计完成之后，进行模拟仿真，验证电路的稳定性和性能。

通过仿真可以得到电路的波形、频谱等数据，并对电路进行优化。

完成模拟仿真之后，根据实际需求制作电路的原型，并进行测试和调试。

第七步：电路优化和再次仿真根据电路原型的测试结果，对电路进行优化。

可以通过改变元器件参数、调整控制策略等方式来提升电路性能。

优化后，再次进行仿真，以验证优化效果。

第八步：批量生产和测试在电路设计稳定性和性能达到要求后，进行批量生产和测试。

在生产过程中，需要注意元器件的选用、布局的合理性以及制造过程中的细节，以确保最终产品的质量和性能。

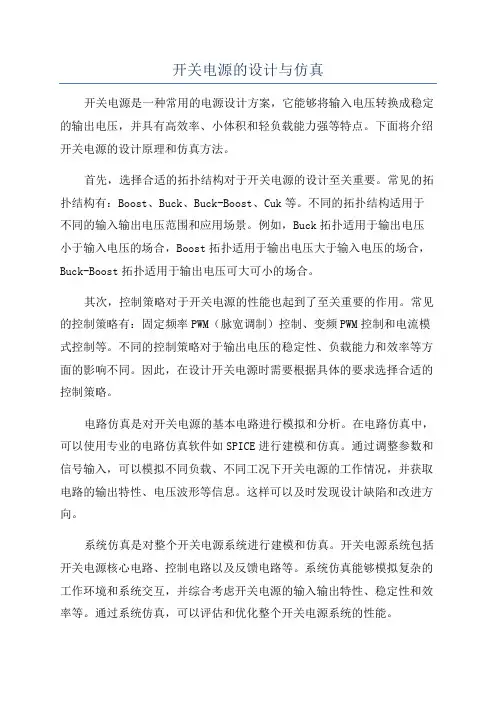

开关电源的设计与仿真开关电源是一种常用的电源设计方案，它能够将输入电压转换成稳定的输出电压，并具有高效率、小体积和轻负载能力强等特点。

下面将介绍开关电源的设计原理和仿真方法。

首先，选择合适的拓扑结构对于开关电源的设计至关重要。

常见的拓扑结构有：Boost、Buck、Buck-Boost、Cuk等。

不同的拓扑结构适用于不同的输入输出电压范围和应用场景。

例如，Buck拓扑适用于输出电压小于输入电压的场合，Boost拓扑适用于输出电压大于输入电压的场合，Buck-Boost拓扑适用于输出电压可大可小的场合。

其次，控制策略对于开关电源的性能也起到了至关重要的作用。

常见的控制策略有：固定频率PWM（脉宽调制）控制、变频PWM控制和电流模式控制等。

不同的控制策略对于输出电压的稳定性、负载能力和效率等方面的影响不同。

因此，在设计开关电源时需要根据具体的要求选择合适的控制策略。

电路仿真是对开关电源的基本电路进行模拟和分析。

在电路仿真中，可以使用专业的电路仿真软件如SPICE进行建模和仿真。

通过调整参数和信号输入，可以模拟不同负载、不同工况下开关电源的工作情况，并获取电路的输出特性、电压波形等信息。

这样可以及时发现设计缺陷和改进方向。

系统仿真是对整个开关电源系统进行建模和仿真。

开关电源系统包括开关电源核心电路、控制电路以及反馈电路等。

系统仿真能够模拟复杂的工作环境和系统交互，并综合考虑开关电源的输入输出特性、稳定性和效率等。

通过系统仿真，可以评估和优化整个开关电源系统的性能。

综上所述，开关电源的设计与仿真是一个相互依赖、相辅相成的过程。

设计者需要根据实际需求选择合适的拓扑结构和控制策略，并进行电路仿真和系统仿真来验证设计方案的正确性和性能指标。

通过不断的调整和优化，最终可以得到稳定高效的开关电源设计方案。

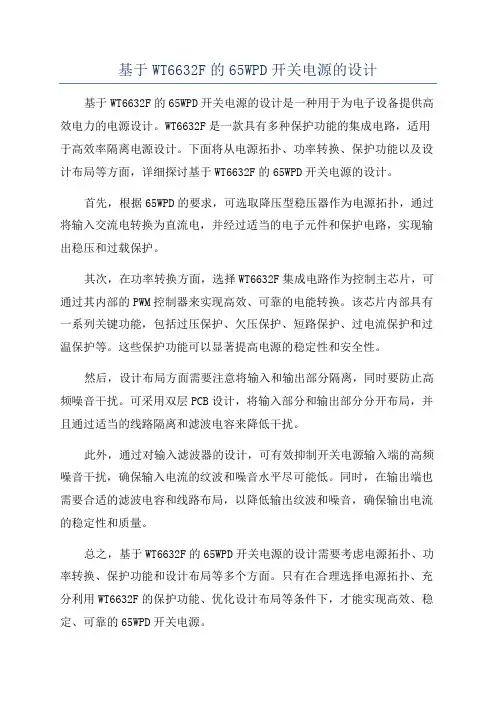

基于WT6632F的65WPD开关电源的设计基于WT6632F的65WPD开关电源的设计是一种用于为电子设备提供高效电力的电源设计。

WT6632F是一款具有多种保护功能的集成电路，适用于高效率隔离电源设计。

下面将从电源拓扑、功率转换、保护功能以及设计布局等方面，详细探讨基于WT6632F的65WPD开关电源的设计。

首先，根据65WPD的要求，可选取降压型稳压器作为电源拓扑，通过将输入交流电转换为直流电，并经过适当的电子元件和保护电路，实现输出稳压和过载保护。

其次，在功率转换方面，选择WT6632F集成电路作为控制主芯片，可通过其内部的PWM控制器来实现高效、可靠的电能转换。

该芯片内部具有一系列关键功能，包括过压保护、欠压保护、短路保护、过电流保护和过温保护等。

这些保护功能可以显著提高电源的稳定性和安全性。

然后，设计布局方面需要注意将输入和输出部分隔离，同时要防止高频噪音干扰。

可采用双层PCB设计，将输入部分和输出部分分开布局，并且通过适当的线路隔离和滤波电容来降低干扰。

此外，通过对输入滤波器的设计，可有效抑制开关电源输入端的高频噪音干扰，确保输入电流的纹波和噪音水平尽可能低。

同时，在输出端也需要合适的滤波电容和线路布局，以降低输出纹波和噪音，确保输出电流的稳定性和质量。

总之，基于WT6632F的65WPD开关电源的设计需要考虑电源拓扑、功率转换、保护功能和设计布局等多个方面。

只有在合理选择电源拓扑、充分利用WT6632F的保护功能、优化设计布局等条件下，才能实现高效、稳定、可靠的65WPD开关电源。

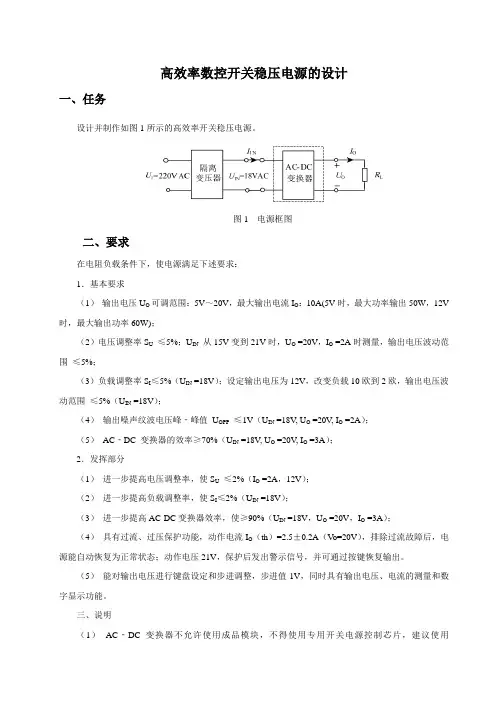

高效率数控开关稳压电源的设计一、任务设计并制作如图1所示的高效率开关稳压电源。

图1 电源框图二、要求在电阻负载条件下，使电源满足下述要求：1．基本要求（1）输出电压U O可调范围：5V～20V，最大输出电流I O：10A(5V时，最大功率输出50W，12V 时，最大输出功率60W)；（2）电压调整率S U≤5%；U IN从15V变到21V时，U O =20V，I O =2A时测量，输出电压波动范围≤5%；（3）负载调整率S I≤5%（U IN =18V）；设定输出电压为12V，改变负载10欧到2欧，输出电压波动范围≤5%（U IN =18V）；（4）输出噪声纹波电压峰‐峰值U OPP≤1V（U IN =18V, U O =20V, I O =2A）；（5）AC‐DC 变换器的效率≥70%（U IN =18V, U O =20V, I O =3A）；2．发挥部分（1）进一步提高电压调整率，使S U≤2%（I O =2A，12V）；（2）进一步提高负载调整率，使S I≤2%（U IN =18V）；（3）进一步提高AC-DC变换器效率，使≥90%（U IN =18V，U O =20V，I O =3A）；（4）具有过流、过压保护功能，动作电流I O（th）=2.5±0.2A（V o=20V），排除过流故障后，电源能自动恢复为正常状态；动作电压21V，保护后发出警示信号，并可通过按键恢复输出。

（5）能对输出电压进行键盘设定和步进调整，步进值1V，同时具有输出电压、电流的测量和数字显示功能。

三、说明（1）AC‐DC 变换器不允许使用成品模块，不得使用专用开关电源控制芯片，建议使用MCU(AD)+PWM(PID)。

（2）U IN可通过直流稳压电源改变U1来调整。

AC-DC变换器（含控制电路）只能由U IN端口供电，不得另加辅助电源。

（3）本题中的输出噪声纹波电压是指输出电压中的所有非直流成分，要求用带宽不小于20MHz 示波器（AC 耦合、扫描速度20ms/div）测量U OPP。

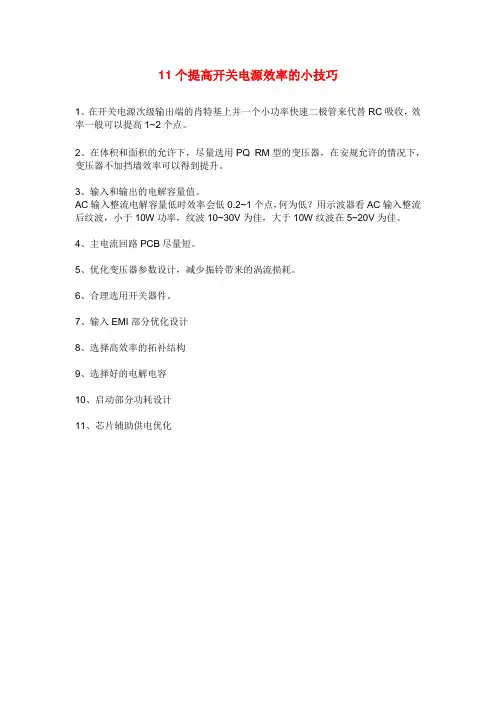

11个提高开关电源效率的小技巧
1、在开关电源次级输出端的肖特基上并一个小功率快速二极管来代替RC吸收，效率一般可以提高1~2个点。

2、在体积和面积的允许下，尽量选用PQ RM型的变压器，在安规允许的情况下，变压器不加挡墙效率可以得到提升。

3、输入和输出的电解容量值。

AC输入整流电解容量低时效率会低0.2~1个点，何为低？用示波器看AC输入整流后纹波，小于10W功率，纹波10~30V为佳，大于10W纹波在5~20V为佳。

4、主电流回路PCB尽量短。

5、优化变压器参数设计，减少振铃带来的涡流损耗。

6、合理选用开关器件。

7、输入EMI部分优化设计
8、选择高效率的拓补结构
9、选择好的电解电容
10、启动部分功耗设计
11、芯片辅助供电优化。

开关电源的设计开关电源的设计是一种将交流电转换为直流电的电源设计方法。

它具有高效率、稳定性好、体积小等优点，广泛应用于各种电子设备和通信设备中。

本文将从开关电源的原理、设计流程和关键技术等方面进行详细介绍。

第一部分：开关电源的原理开关电源是通过不同的开关电子元件进行电流的开关控制，实现对输入电流的调节。

其基本原理是将交流电通过整流、滤波电路转换为直流电，然后利用开关管对直流电进行高频开关控制，通过变压器进行电压变换，最后通过滤波电路和稳压电路得到稳定的输出电压。

第二部分：开关电源的设计流程开关电源的设计包括需求分析、电路设计、元器件选型和PCB设计等环节。

需求分析阶段主要确定输出电压、电流、输入电压范围等参数，并结合所需的保护功能进行设计要求的确定。

电路设计阶段主要根据需求确定各级电路的拓扑结构、开关元件、滤波电路和稳压电路等设计方案。

元器件选型阶段则根据设计方案选择适合的开关元件、变压器、电感、电容等元器件，并考虑其性能、成本和可获得性等因素。

最后，通过PCB设计将电路方案落实到具体的电路板上。

第三部分：开关电源设计中的关键技术在开关电源设计中，有一些关键技术需要特别注意。

首先是开关频率的选择，开关频率过高会增加功率损耗，开关频率过低则会导致变压器体积增大。

其次是开关管的选型，选择合适的开关管可以提高转换效率和稳定性。

另外，设计有效的磁偶合电路可以减小变压器的体积和重量。

同时，设计合理的电感和电容滤波电路可以提高输出稳定性。

最后，合理选择保护电路，如过压保护、过流保护和短路保护等，提高电源的可靠性和安全性。

第四部分：开关电源设计中的常见问题和解决方法在开关电源的设计中，常常会遇到一些问题，如电磁干扰、温升过高和功率因数低等。

为了解决这些问题，可以采用屏蔽技术、降低开关频率和增加散热设计等方法。

另外，合理选择功率因数校正电路可以提高功率因数。

结论：开关电源的设计涉及到电路设计、元器件选型、PCB设计和关键技术等多个方面。

开关电源设计计算公式开关电源是一种能将交流电转换为直流电的电源，其特点是高效率、体积小、功率密度高。

开关电源的设计可分为两个部分：功率部分和控制部分。

功率部分主要包括输入滤波电路、整流电路、滤波电路和开关变换电路等；控制部分主要包括PWM控制电路和反馈控制电路等。

下面将详细介绍开关电源设计的计算公式。

1.输入电压计算公式：开关电源的输入电压可以由交流电源转换得到。

常用的交流电压为220V或110V。

对于220V交流电压来说，经过整流和滤波后，得到的平均电压为：Vavg = Vpk / π其中，Vavg为平均电压，Vpk为峰值电压。

2.输出电压计算公式：开关电源的输出电压取决于开关变换电路的设计。

常见的开关变换电路包括降压变换、升压变换和变换。

a.降压变换电路：降压变换电路是将输入电压通过变压器降低得到所需的输出电压。

降压变换电路的输出电压计算公式为：Vo = Vin * (D / (1-D))其中，Vo为输出电压，Vin为输入电压，D为占空比。

b.升压变换电路：升压变换电路是将输入电压通过变压器升高得到所需的输出电压。

升压变换电路的输出电压计算公式为：Vo = (Vin / (1-D)) * D其中，Vo为输出电压，Vin为输入电压，D为占空比。

c.变换电路：变换电路是将输入电压通过变压器升高或降低得到所需的输出电压。

变换电路的输出电压计算公式为：Vo = (Vin / (1-D1)) * D1 * (1-D2)其中，Vo为输出电压，Vin为输入电压，D1和D2为占空比。

3.电流计算公式：开关电源的电流计算包括输入电流和输出电流。

a.输入电流计算公式：输入电流计算公式为：Iin = Pout / (η * Vin)其中，Iin为输入电流，Pout为输出功率，η为开关电源的效率，Vin为输入电压。

b.输出电流计算公式：输出电流计算公式为：Iout = Pout / Vo其中，Iout为输出电流，Pout为输出功率，Vo为输出电压。

基于单管正激式的高效率开关电源的设计高效率开关电源是一种电子电源，通过使用开关器件（如晶体管或MOSFET）以高效地转换输入电源的电压至所需的电压输出。

相比传统的线性电源，开关电源具有更高的效率和更小的体积。

本文将基于单管正激式的高效率开关电源进行设计。

首先，我们需要选择适合的开关器件。

常用的开关管有MOSFET和BJT。

在本设计中，我们选择使用MOSFET。

MOSFET具有较低的导通电阻和较高的开关速度，能够提供更高的效率。

接下来，我们需要设计正激式电源的基本电路。

正激式电源通常由脉宽调制（PWM）控制器、功率开关、功率变压器和输出滤波器等组成。

PWM控制器用于控制功率开关的开关信号，调整输出电压和电流。

常见的PWM控制器有TL494、SG3525等。

选择合适的PWM控制器并根据设计要求进行参数设置。

功率开关是用来控制输入电源与输出负载之间的连接和断开。

在本设计中，我们采用MOSFET作为功率开关，使用PWM控制器的输出信号来控制MOSFET的导通和截止。

功率变压器用于变换输入电压至所需的输出电压。

根据设计参数和要求，选择合适的功率变压器，并计算出合适的变比。

输出滤波器用于滤除开关频率的高频噪声，并平滑输出电压。

常见的输出滤波器包括电容滤波器和电感滤波器。

根据设计要求选择合适的滤波器并进行参数计算。

在设计过程中，需要对电源的输入电压范围、输出电压和电流进行仔细的选择和计算。

同时，需要考虑电源的功率损耗和效率。

通过合理的设计和选择，可以实现高效率的开关电源。

最后，为了确保设计的可靠性和安全性，需要进行电路的模拟和实际验证。

通过使用仿真软件进行模拟和调试，可以预测和解决潜在的问题。

同时，进行实物电路的组装和测试，验证设计的性能和参数是否满足要求。

综上所述，基于单管正激式的高效率开关电源的设计需要选择适合的开关器件、设计基本电路和参数，并进行模拟和实际验证。

通过合理的设计和选择，可以实现高效率、稳定和可靠的开关电源。

开关电源电路设计要点与调试开关电源是一种用于电子设备的电源供应，其具有高效率、稳定性和可调性等优点。

设计和调试开关电源时，需要注意一些重要要点。

一、开关电源设计要点：1.选择适当的拓扑结构：开关电源的拓扑结构有多种，如降压型、升压型、升降压型等。

要根据设备的功率需求和使用环境来选择合适的拓扑结构。

2.选择合适的功率器件：开关电源的功率器件主要包括开关管、二极管和变压器等。

需要选择具备合适功率和工作频率范围的器件，并且要考虑其可靠性和成本。

3.控制和保护电路设计：开关电源需要有稳定的控制和保护功能，如输出电压、电流的监测和调节，过载、过压、短路等故障的保护。

需要设计相应的反馈和控制电路，保证开关电源的可靠工作。

4.选择合适的滤波电路：开关电源在工作过程中会产生较大的开关干扰，需要采取合适的滤波措施，减小开关干扰对其他电子设备的影响。

5.选择合适的输出电容：开关电源的输出端需要连接电容进行滤波，以减小输出纹波。

应选择适当容量和质量的电容，保证输出电压稳定。

6.保证开关电源的安全性：开关电源设计时需要考虑一些安全因素，如避免触电危险、瞬态过电压保护等，保证电源的安全可靠性。

7.合理布局和散热设计：开关电源的布局设计要合理，器件的热量要及时散热，避免温度过高对电源稳定性的影响。

二、开关电源调试要点：1.确认电源输入输出参数：在开关电源调试之前，首先要明确电源的输入和输出参数，如输入电压范围、输出电压和电流等，以便调试和验证工作的正确性。

2.建立逐步调试的过程：开关电源调试时可以采用逐步调试的方法，即先调试一部分功能，然后逐渐增加其他功能的调试。

这样可以避免在调试过程中出现一些难以排查的问题。

3.注意开关电源的保护功能：在调试的过程中，要注意开关电源的保护功能是否正常，如过载、过压、短路等故障保护功能是否有效。

可以通过人工模拟故障情况进行测试。

4.确保开关电源的稳定性：开关电源在调试过程中需要保证输出电压和电流的稳定性。

工程科技与产业发展科技经济导刊 2016.22期高效率低功耗开关电源设计新思路陈建忠 杨寄桃（创维集团研发总部海外产品研究院 第二电源研究所 广东 深圳 518108）1 引言高效率低功耗一直是开关电源的难点，也是行业的热门话题，同时也是我们不断追求与优化的课题。

我们现有的75W中小功率以下采用固定频率的PWM反激的工作模式，250W大功率以上的采用PFC+双LLC+待机辅助电源的架构来满足现有电视机的电源需求。

现针对这两种功率的电源研究如何实现其更高效率，更低待机功耗，性能更佳且低成本。

2中小功率设计新思路2.1传统工作模式传统75W电源设计思路为PWM控制方式，开关电源芯片采用固定的工作频率，根据负载情况调整占空比来调节输出电压，且导通不在零电压下导通，使中低负载状况下工作因开关损耗较大，使效率较低。

在我们产品大多数应用场合，负载根据系统运行模式不断变化的，高负载只是暂时的状态，而低负载的情况却很多。

将芯片采用足够高的开关频率，以保证最大负载时输出电压的额定值稳定，而当负载减少时，其相对功耗大为增加，效率明显降低。

2.2新工作模式为提高电源效率，降低待机功耗，这里采用NXP TEA1836的反激方案，其应用了准谐振谷底导通的工作原理，具有PFM控制方式，X-charge 功能，待机Burst Mode 功能和高低压补偿等优势，其主要工作原理如下：(1)PFM控制方式的准谐振谷底导通PFM即脉频调制方式，它可根据负载变化自动调节开关工作频率，可有效提高芯片在低负载工作时的效率。

如下图1所示：图1 PFM工作频谱图 图2 PFM工作频谱图在重载下如图1，B-C区间变换器频率工作在恒定模式，其频率固定在132.5kHZ，IC检测到谷底后使MOS开关管在谷底导通，如图2的B、C所示，即D-S 间电压降到最低时导通，使得开关管的开关损耗最小；若负载再加重，如图B-A区间，进入降频模式。

在中轻载下如图1，C-D区间变换器进入不连续工作状态的FR降频模式，根据负载情况自动调整频率，负载减小，频率就减小，最低可降到25kHZ，如图2的C、D波形所示，开关管开通是根据负载情况在第n个谷底导通，使PD-S最小，最大程度上减少开关的开通损耗。

llc开关电源原理
LLC开关电源是一种高效率、低损耗的电源设计，其工作原
理基于LLC谐振拓扑。

LLC谐振拓扑是一种由L（电感）和C（电容）元件组成的电路。

在LLC开关电源中，主要由输入滤波电容Cin、输入电
感Lin、谐振电容Cres、谐振电感Lres、变压器Pri和Sec两
侧的绕组组成。

其工作原理如下：
1. 开关状态1：当开关管S1关闭，开关管S2导通时，电感
Lin中储存的能量开始释放，使得输入电流从Vin方向流向
Lres和Cres。

此时，变压器Pri侧的电流开始增加。

2. 开关状态2：当开关管S2关闭，开关管S1导通时，由于电
感Lres的储能特性，电流仍然会继续流动，但是流向变为了
变压器的Sec侧。

这时，变压器Pri侧的电流开始减小。

3. 开关状态3：当开关管S1关闭，开关管S2导通时，电感
Lin再次开始储存能量，使得电流从Vin方向流向Lres和Cres。

此时，变压器Sec侧的电流开始减小。

通过以上的三个开关状态的交替，电流在LLC谐振拓扑中形
成了谐振的特性。

这种谐振可以有效地减少开关管上的开关损耗，并使得电源的转换效率提高。

除了上述的工作原理外，LLC开关电源还可以通过控制开关
频率和占空比来实现电力的调节和稳定输出。

通过合理的控制，
可以满足不同负载情况下的需求，并提供稳定的电压和电流输出。

总之，LLC开关电源利用LLC谐振拓扑的特性，能够实现高效率、低损耗的电能转换。

将其应用于各种电力系统中，可以提供可靠稳定的电源输出。
