楼梯照明电路的设计摘要：在日常工作和生活中，经常会遇到这样的情况：需要在两处或多处控制一盏灯。
本文分析讨论了用单刀双掷开关来实现一灯两控电路的三种连接方法。
在此基础上，结合双刀双掷开关，实现了一灯三控和一灯多控电路。
最后设计出了一种节能、便捷的楼梯照明电路。
以实现节能的目的。
关键词：楼梯电路；单刀双掷开关；双刀双掷开关；节能1.引言目前，节约环保已然成为世界的主题，而在我国，建设节约型社会更是成为近期发展的重要目标之一。
深夜，漫步在各个楼房林立的宿舍区时，注意一下那里的楼梯灯光，就会发现一般是两种情况：要么是长明灯，一盏盏明亮的电灯整夜在那里睁着大眼睛，白白地耗费了电能；要么是黑漆漆的一片，一点亮光也没有，那恐怕是根本未装楼梯电灯吧！一位老人问得好：“你总不能让我进楼时把楼梯灯打开，等到了三楼，开了三层的楼梯灯，再下楼来把一层的灯关掉。
”如此说来，就只好让电灯长明了。
但这不符合节约的原则[1]。
那么，能不能做到在任何一层上扳动一下开关，就可以开亮或关掉各层楼梯的电灯呢？如果能，那该怎么办呢？2.一灯两控电路一灯两控电路，顾名思义，就是要在两个地方都能控制一盏灯的亮或灭的电路。
在日常生活中，最常用的是一只开关控制一盏灯，这种电路每次开、关电灯，都要到开关位置，给人们带来了一定的麻烦[2]。
因此，在两层楼电灯照明电路中，一般用两只单刀双掷开关控制一盏灯，也就是在楼上楼下各用一只双控开关控制。
这样麻烦就消除了。
在这里，简单介绍一下单刀双掷开关。
如右图1所示：单刀双掷开关由动端和不动端组成，动端就是所谓的“刀”，它应该连接电源的进线，也就是来电的一端，一般也是与开关的手柄相连的一端；另外的两端就是电源输出的两端，也就是所谓的不动端，它们是与用电设备相连的。
它的作用，一是可以控制电源向两个不同的方向输出，也就是说可以用来控制两台设备，或者也可以控制同一台图1 单刀双掷开关实物图设备作转换运转方向使用[3]。

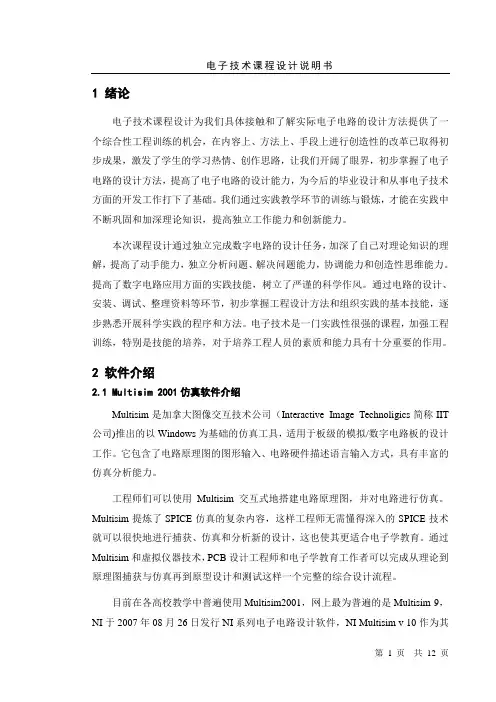

1 绪论电子技术课程设计为我们具体接触和了解实际电子电路的设计方法提供了一个综合性工程训练的机会，在内容上、方法上、手段上进行创造性的改革已取得初步成果，激发了学生的学习热情、创作思路，让我们开阔了眼界，初步掌握了电子电路的设计方法，提高了电子电路的设计能力，为今后的毕业设计和从事电子技术方面的开发工作打下了基础。
我们通过实践教学环节的训练与锻炼，才能在实践中不断巩固和加深理论知识，提高独立工作能力和创新能力。
本次课程设计通过独立完成数字电路的设计任务，加深了自己对理论知识的理解，提高了动手能力，独立分析问题、解决问题能力，协调能力和创造性思维能力。
提高了数字电路应用方面的实践技能，树立了严谨的科学作风。
通过电路的设计、安装、调试、整理资料等环节，初步掌握工程设计方法和组织实践的基本技能，逐步熟悉开展科学实践的程序和方法。
电子技术是一门实践性很强的课程，加强工程训练，特别是技能的培养，对于培养工程人员的素质和能力具有十分重要的作用。
2 软件介绍2.1 Multisim 2001仿真软件介绍Multisim是加拿大图像交互技术公司（Interactive Image Technoligics简称IIT 公司)推出的以Windows为基础的仿真工具，适用于板级的模拟/数字电路板的设计工作。
它包含了电路原理图的图形输入、电路硬件描述语言输入方式，具有丰富的仿真分析能力。
工程师们可以使用Multisim交互式地搭建电路原理图，并对电路进行仿真。
Multisim提炼了SPICE仿真的复杂内容，这样工程师无需懂得深入的SPICE技术就可以很快地进行捕获、仿真和分析新的设计，这也使其更适合电子学教育。
通过Multisim和虚拟仪器技术，PCB设计工程师和电子学教育工作者可以完成从理论到原理图捕获与仿真再到原型设计和测试这样一个完整的综合设计流程。
目前在各高校教学中普遍使用Multisim2001，网上最为普遍的是Multisim 9，NI于2007年08月26日发行NI系列电子电路设计软件，NI Multisim v 10作为其中一个组成部分包含于其中。
住宅楼楼道照明系统住宅楼楼道照明系统的重要性不言而喻。
它不仅能提供安全的照明环境，还能为居民创造舒适的生活空间。
本文将重点介绍住宅楼楼道照明系统的设计原则、选材建议以及节能措施。
一、设计原则1. 亮度合理：住宅楼楼道是居民进出的主要通道，因此照明亮度需要足够，以确保居民能够清晰地看到前方。
一般来说，楼道的平均亮度应在150-300勒克斯之间。
2. 均匀光分布：为了避免出现明暗不一的情况，楼道照明系统应确保光线均匀分布。
可以通过合理设置照明设备的数量和位置，或者选择具有均匀光分布特性的灯具来实现。
3. 色温适宜：楼道的照明色温应选择适宜的白光，使居民感到舒适和自然。
常用的色温为4000K-5000K，不宜选择过低的色温，以免给人一种昏暗和阴冷的感觉。
二、选材建议1. 灯具选择：在楼道照明系统中，应选择耐用、高效、节能的灯具。
LED灯具是目前较为理想的选择，其寿命长，能耗低，而且可以提供均匀的光线分布。
此外，为了方便维护和节省能源，建议选择带有智能控制功能的灯具。
2. 灯泡选择：对于LED灯具，可以选择CRI（色彩还原性指数）较高的产品。
CRI越高，灯光颜色还原越真实，使人感觉更加舒适。
此外，要根据楼道的高度和宽度进行合理的功率选择，以确保照度能够满足需求。
三、节能措施1. 智能控制：通过安装智能照明控制系统，可以根据实际需求智能调节灯光亮度和开关时间，以减少不必要的能源浪费。
例如，可以设置感应器或定时开关，当楼道无人时自动调暗或关闭照明，以节省能源。
2. 自然光利用：在楼道的设计中，可以合理利用自然光。
例如，在楼道的顶部设置天窗或采用透明材料，使得白天能够充分利用阳光，减少对照明系统的依赖。
3. 能效标准：在选择灯具时，应关注产品的能效标准。
国家对照明产品的能效等级有明确规定，选择能效等级高的产品可以帮助降低能源消耗。
总结住宅楼楼道照明系统的设计和选材需要考虑到亮度、均匀光分布和色温的要求。
选择合适的灯具和灯泡对于提供舒适的照明环境至关重要。
施工方案高层住宅楼梯与走廊照明设计方案【施工方案高层住宅楼梯与走廊照明设计方案】一、方案背景高层住宅楼梯与走廊作为住户出入的重要通道，照明设计不仅要满足基本需求，还应注重舒适感和安全性。
本方案旨在通过合理的照明设计，提升高层住宅楼梯与走廊的整体照明效果，为住户提供舒适、安全的使用环境。
二、照明设计原则1. 亮度要均匀：楼梯与走廊的照明应保持亮度均匀，避免出现强烈的光源和阴影，以防止视觉疲劳和误判楼梯台阶。
2. 色温要适宜：采用色温较接近自然光的照明灯具，使住户在楼梯和走廊时有较好的视觉感受。
3. 照明效果要节能：合理利用自然光资源，优化照明装置的布局，以降低能源消耗，达到节能环保的目标。
4. 照明设备要稳定：采用可靠的照明设备，减少维修和更换频率，提高照明系统的可靠性。
三、楼梯照明设计方案1. 灯具选择：选用高亮度、高效能的LED灯具作为主要照明源。
考虑到楼梯的安全性，柱型底部设置柔和的夜光灯，可在夜间为行走者提供辅助照明，防止意外摔倒。
2. 灯具布置：每个楼梯间应设置一行灯具，安装在楼梯间墙壁上方，照射到整个楼梯，保证亮度均匀。
通过布置合理，使楼梯的每个台阶都能得到充分照明。
3. 灯光控制：采用感应器和定时器控制照明，根据使用情况自动调整灯光亮度和开关时间，实现智能化控制，节约用电。
四、走廊照明设计方案1. 灯具选择：采用LED筒灯或射灯作为主要照明源，光线柔和均匀。
走廊尽量避免使用过亮的照明灯具，以免造成视觉不适。
2. 灯具布置：根据走廊的长度和宽度，在一定距离间隔内均匀布置灯具，使整个走廊光线明亮，没有明显的强弱光区域。
3. 照明效果：光源可设置柔和的灯罩或镜面反射器，以提供舒适的光线效果，避免光线直射、眩光等不良影响。
4. 照明系统：采用二合一照明系统，即走廊平时采用节能灯管等较低亮度照明，当有行人经过时，通过感应器自动切换至高亮度LED 灯带，提供足够光照。
五、附加措施1. 照明维护：定期对照明灯具进行检查和维护，保持灯光的亮度和稳定性。

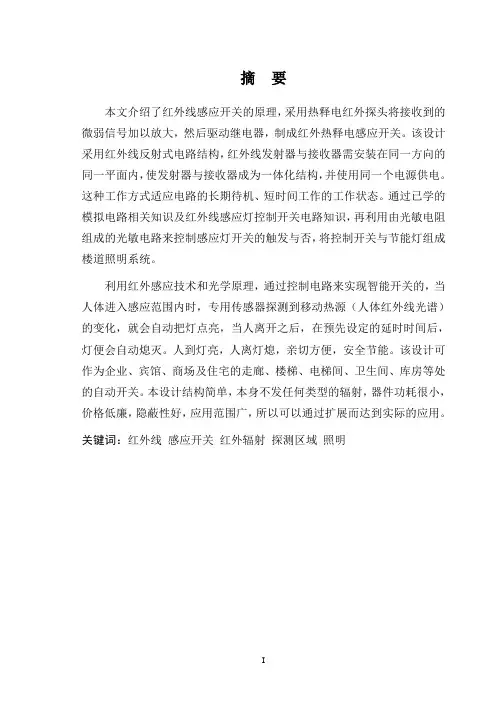

摘要本文介绍了红外线感应开关的原理，采用热释电红外探头将接收到的微弱信号加以放大，然后驱动继电器，制成红外热释电感应开关。
该设计采用红外线反射式电路结构，红外线发射器与接收器需安装在同一方向的同一平面内，使发射器与接收器成为一体化结构，并使用同一个电源供电。
这种工作方式适应电路的长期待机、短时间工作的工作状态。
通过已学的模拟电路相关知识及红外线感应灯控制开关电路知识，再利用由光敏电阻组成的光敏电路来控制感应灯开关的触发与否，将控制开关与节能灯组成楼道照明系统。
利用红外感应技术和光学原理，通过控制电路来实现智能开关的，当人体进入感应范围内时，专用传感器探测到移动热源（人体红外线光谱）的变化，就会自动把灯点亮，当人离开之后，在预先设定的延时时间后，灯便会自动熄灭。
人到灯亮，人离灯熄，亲切方便，安全节能。
该设计可作为企业、宾馆、商场及住宅的走廊、楼梯、电梯间、卫生间、库房等处的自动开关。
本设计结构简单，本身不发任何类型的辐射，器件功耗很小，价格低廉，隐蔽性好，应用范围广，所以可以通过扩展而达到实际的应用。
关键词：红外线感应开关红外辐射探测区域照明ABSTRACTThis paper introduces the principle of the infrared sensor switch, the use of pyroelectric infrared sensor will receive the weak signal to be amplified, then drive the relay, made of piezoelectric infrared sensor switch. This design uses infrared light reflex circuit structure, infrared receiver transmitter and should be installed in the same direction, the same plane transmitter and receiver become integrated structure, and use the same power supply. This way of working right of the circuit to long–term and short-term work on standby working condition. Through the analong circuit design infrared sensor lamp control knowledge reusing switch circuit, by the photosensitive resistors light sensor circuit to control induction lamp switch triggered or not, will control switch and energy-saving family lighting system.Using the infrared sensing technique and optical principle, through the control circuit to realize intelligent switch. When people enter induction range, special sensors to detect human infrared spectroscopy , will be the lamp, and when people leave, after a predetermined time delay, lights will to the lamp, people from the light energy security, convenience. The design can be used as enterprises, hotels, shopping malls and residential corridors, stairs, elevators, bathrooms, warehouse, etc. The automatic switch, act as a "people to light from the light, people take the light from the off" role, both new and convenient and conservation of electricity, in some places but also play a preventive role in deterring theft. The design of simple structure, itself does not send any type of radiation, the device power consumption is very small, cheap, good for hiding, and wide application, it can be extended to achieve practical application.Key words:I nfrared ray Sensor switch Infrared radiation Detecting area Lighting目录摘要 (I)ABSTRACT........................................................................................................................ I I 目录 . (III)第1章前言 (1)1.1课题的背景 (1)1.2红外线感应楼道照明系统的现状和发展 (2)1.3热释电红外传感器的楼道照明系统设计的目的 (3)1.4热释电红外传感器的楼道照明系统设计的意义 (3)1.5红外线感应灯控制系统的优点 (4)第2章红外线感应楼道系统的总体设计 (6)2.1热释电红外感应开关简述及原理 (6)2.2红外线感应开关电路的控制方式 (7)2.3 应用简述 (8)2.4人体红外线楼道自动照明系统电路 (9)2.4.1 BIS0001的概述及原理 (9)2.5红外线遥控调光灯电路的设计及原理 (15)2.6红外控制和传统开关控制的比较 (19)第3章光电器件 (20)3.1光敏电阻 (20)3.1.1光敏电阻的结构及工作原理 (20)3.1.2光敏电阻的主要参数与基本特性 (23)3.1.3光敏电阻的应用 (24)3.2可控硅元件的工作原理及基本特征 (24)3.2.1可控硅简介 (24)3.2.2工作原理 (28)3.2.3基本伏安特性 (29)3.2.4 可控硅的触发导通 (31)第4章热释电红外传感器的设计 (32)4.1传感器 (32)4.1.1元器件的选择 (32)4.1.2热释电红外线传感器的基本结构和原理 (32)4.2红外传感器的应用 (39)4.2.1光控电路原理 (39)4.2.2红外传感器的应用 (39)4.3热释电红外线传感器的优缺点 (40)4.2.1CDS传感器 (42)第5章基于红外线传感器的智能照明系统的硬件设计 (43)5.1系统及工作流程设计 (43)5.1.1双元热释电红外传感器的工作原理 (45)5.1.2信号处理电路设计 (46)5.2 电路原理图 (48)5.3电路的工作原理 (49)第6章电路制作问题 (51)6.1整体电路制作问题 (51)6.1.1元件的散热问题 (51)6.1.2电子电路的静电保护 (52)第7章结论 (53)第8章致谢 (54)参考文献 (55)第1章前言1.1课题的背景节能与环保已经成为当代产品开发的首要考虑因素和最大卖点。
楼道中的智能化照明系统电路设计随着能源问题的日益严重，通过各种科技手段进行节能已变的十分重要。
照明设施作为最广泛的耗能设施，如果能够进行更为合理的节能，那么其所带来的环境保护效益和经济效益是显著的。
文中采用热释红外传感器及相关电路控制实现人来灯亮，人走灯灭，不走不灭的设想。
通过3 W 或5 W 大功率LED 技术和大功率射灯进行有机的结合，从而组合出新的照明模式。
采用电力线载波技术，主机自动检测每个灯的工作情况，如有损坏自动通知主机进行维修，从而减少维护工作量。
采用400 V 直流总线集中供电方式，减少每个灯的整流滤波环节，从而降低成本，节省能量。
主机整体电路及工作原理采用直流400 V 母线的供电方式，即输入的220 V 交流电压先进入APFC 方式整流滤波电路输出直流电，再通过直流母线连到各个照明单元中的DC／DC 电子降压器，最后输出满足驱动大功率射灯及LED 灯组需要的直流电压。
这种方法的优点是利用一台高效率的APFC 电路对交流220 V 电压进行整流后获得约400 V 直流电压，因此，在N 个照明单元组成的照明系统中只存在1 个APFC 电路工作频率，减少了电磁干扰。
由于母线上传输的是直流电流，因此线路上只存在电阻损耗，克服了线路电感上的压降，可长距离传送电能。
通过电力线载波模块作为通信模块完成主机对整个系统各照明单元的启动、停止、亮度调节，自动开关等控制。
本设计采用LM1893 构建的模块，LM1893可以在半双工方式通信，主机和分机均采用I2C 的方式进行数据的收发。
控制部分单片机C51 及相关外围电路构成。
16 字乘以2 行的HD44780LCD 作为显示器与51 相连，实时显示系统状态。
当某照明单元出现故障时，通过蜂鸣器发出警报，提示工作人员。
DS1302 及相关外围电路构成外部定时电路，优点是DS1302 有两个供电方式，当使用环境中有电时，通过。

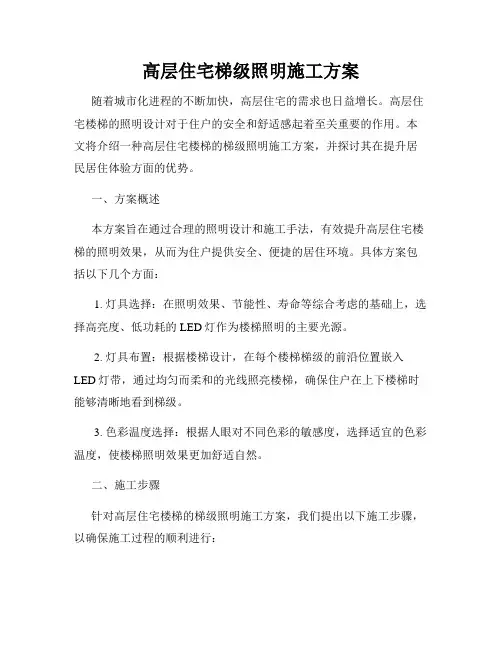

高层住宅梯级照明施工方案随着城市化进程的不断加快，高层住宅的需求也日益增长。
