地籍测量 地籍图的测绘

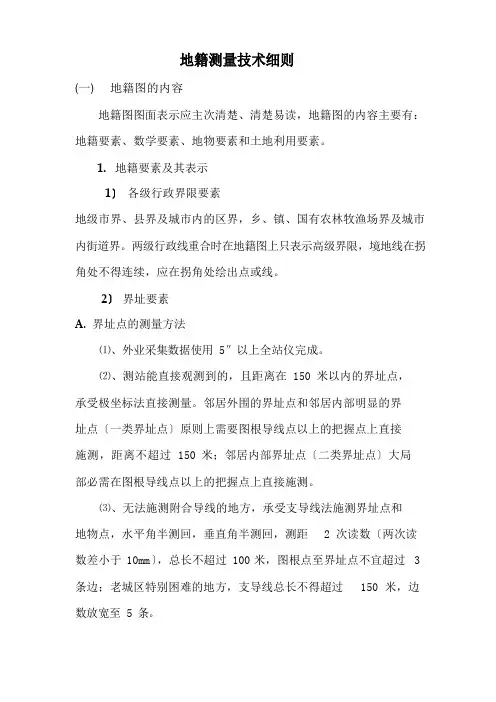

地籍测量技术细则(一) 地籍图的内容地籍图图面表示应主次清楚、清楚易读，地籍图的内容主要有：地籍要素、数学要素、地物要素和土地利用要素。

1.地籍要素及其表示1〕各级行政界限要素地级市界、县界及城市内的区界，乡、镇、国有农林牧渔场界及城市内街道界。

两级行政线重合时在地籍图上只表示高级界限，境地线在拐角处不得连续，应在拐角处绘出点或线。

2〕界址要素A.界址点的测量方法⑴、外业采集数据使用5″以上全站仪完成。

⑵、测站能直接观测到的，且距离在 150 米以内的界址点，承受极坐标法直接测量。

邻居外围的界址点和邻居内部明显的界址点〔一类界址点〕原则上需要图根导线点以上的把握点上直接施测，距离不超过 150 米；邻居内部界址点〔二类界址点〕大局部必需在图根导线点以上的把握点上直接施测。

⑶、无法施测附合导线的地方，承受支导线法施测界址点和地物点，水平角半测回，垂直角半测回，测距 2 次读数〔两次读数差小于 10mm〕，总长不超过 100 米，图根点至界址点不宜超过 3 条边；老城区特别困难的地方，支导线总长不得超过150 米，边数放宽至 5 条。

⑷、少量无法直接施测的界址点，依据已测出坐标的界址点或地物点，通过钢尺量取栓距，承受距离交会，内外分点法等几何方法求其坐标；从 3 条边支导线施测的界址点〔或地物点〕，一般不宜超过一个进展层次；依据图根点，一般不宜超过三个进展层次。

当邻居过大，须在邻居内加布图根导线点，保证上述进展层次的限制。

量取的栓距必需有多余条件检核，并进展误差安排。

施测滴水处界址点位时，可在其相应垂直于滴水的墙壁位置施测，并量测记录其滴水外扩宽度及方位，上图时依据此点位坐标与栓距长度解析其坐标。

⑸、界址点观测记录：野外数据采集以邻居为单位进展。

采集前首先将各级把握点的三维坐标输入全站仪，并进展严格的校对。

野外数据采集的编码一般承受无码形式进展，现场绘制草图。

设置测站时，一般以较远的把握点定向，用另一把握点或解析地物点作检核，当检核点坐标较差〔把握点〕小于±5cm或〔解析地物点〕小于±10cm，高程较差不大于±0.1m时，方可进展数据采集。

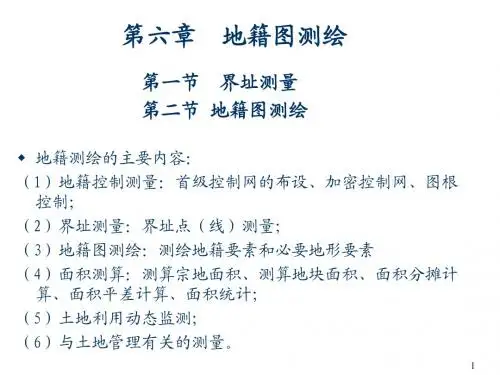

第 5章 地籍测绘5.1 地籍测绘概述5.2 土地权属调查5.3 地籍控制测量5.4 界址点测量5.5 地籍图测绘（本讲内容）5.6 面积量算、地籍簿册建立5.7 地籍总调查成果的检查验收5.8 日常地籍调查5.9 地籍数据库和地籍信息系统建设5.5 地籍图测绘地籍图是用来说明和反映地籍调查区域内各宗地的分布、境界、位置和面积的，经过土地登记具有法律效力的专业地图，是地籍的基础资料之一。

地籍图是制作宗地图的基础图件。

知识点1 地籍图的内容和表示方法（一）行政区划要素(1)行政区划要素主要指行政区界线和行政区名称；(2)不同等级的行政区界线相重合时应遵循高级覆盖低级的原则，只表示高级行政区界线，行政区界线在拐角处不得间断，应在转角处绘出点或线。

行政级别从高到低依次为：省级界线、市级界线、县级界线和乡级界线；(3)当按照标准分幅编制地籍图时，在乡（镇、街道办事处）的驻地注记名称外，还应在内外图廓线之间、行政区界线与内图廓线的交汇处的两边注记乡（镇、街道办事处）的名称；(4)地籍图上不注记行政区代码和邮政编码。

（二）地籍要素(1)地籍要素包括地籍区界线、地籍子区界线、土地权属界址线、界址点、图斑界线、地籍区号、地籍子区号、宗地号（含土地权属类型代码和宗地顺序号）、地类代码、土地权利人名称、坐落地址等；(2)界址线与行政区界线相重合时，只表示行政区界线，同时在行政区界线上标注土地权属界址点，行政区界线在拐角处不得间断，应在转角处绘出点或线；(3)地籍区、地籍子区界线叠置于省级界线、市级界线、县级界线、乡级界线和土地权属界线之下。

叠置后其界线仍清晰可见；(4)地籍图上，对于土地使用权宗地，宗地号及其地类代码用分式的形式标注在宗地内，分子注宗地号，分母注地类代码，地籍图上注记地类的二级分类，按gb/t21010-2007《土地利用现状分类》规定的土地利用类别码注记地类。

对于集体土地所有权宗地，只注记宗地号。

测绘技术地籍测量流程详解地籍测量是测绘技术中的重要环节，通过对土地进行测量、测绘和管理，为土地使用、规划和交易提供了基础数据。

本文将详细探讨地籍测量的流程和一些重要的技术。

一、前期准备工作在进行地籍测量之前，需要进行一些前期准备工作。

首先，要进行档案资料的调研，收集相关的地籍和土地档案资料，了解土地使用权人、地界、地类等基本信息。

其次，要进行宗地边界的界定，根据土地界址标志或其他相关资料确定宗地的边界。

同时，还需要对测量仪器和设备进行检查和校准，确保其准确度和正常工作状态。

二、地籍测量流程地籍测量的流程包括地形测量、线形测量和平面测量，下面将对这三个环节进行详细的介绍。

1. 地形测量地形测量是地籍测量的第一步，通过对地表地貌的记录和测量，获取地形高程和地势特征。

常用的地形测量方法包括三角测量法、水准测量法和全站仪测量法。

三角测量法可以通过测量三角形的边长和角度来计算出地点的坐标和高程。

水准测量法通过水准仪测量不同点的高差，从而推算出地点的高程。

全站仪测量法则结合了三角测量和水准测量的方法，通过测量仪器的旋转角度和观测点的距离来计算出地点的坐标和高程。

2. 线形测量线形测量是对地籍边界线的测量，包括宗地边界线和宗地内部关键点的测量。

常用的线形测量方法包括测绘仪器测量法和全站仪测量法。

测绘仪器测量法通过测量仪器的尺寸和观测点的距离，记录下地点的坐标和位置。

全站仪测量法则基于全站仪的观测数据，通过测量仪器的旋转角度和观测点的距离，计算出地点的坐标和位置。

3. 平面测量平面测量是对地籍图的绘制和制作，将地形、线形测量的数据绘制到地籍图上。

常用的制图方法有手绘和电脑辅助绘图。

手绘地籍图需要具备一定的绘图技巧和工具，绘图的过程中需要保证线条的精确度和比例的准确性。

电脑辅助绘图则通过计算机软件绘制地籍图，可以更加快速和准确地完成。

三、常用的测绘技术地籍测量中常用的测绘技术包括全球卫星定位系统（GNSS）、激光测距仪、电子经纬仪等。

地籍测绘方案一、引言地籍测绘是土地管理工作的重要基础，它对于明确土地权属、保障土地交易安全、促进土地合理利用等方面具有至关重要的作用。

为了确保地籍测绘工作的准确性、规范性和高效性，特制定本地籍测绘方案。

二、测区概况本次地籍测绘的测区位于_____市_____区，面积约为_____平方千米。

测区内地形较为复杂，包括山地、平原、河流等多种地形地貌。

土地利用类型多样，涵盖了住宅用地、商业用地、工业用地、农业用地等。

三、测绘目的和任务（一）测绘目的1、确定土地的权属、位置、面积和用途等信息，为土地登记发证提供依据。

2、为土地利用规划、城市建设和管理提供基础数据。

3、为解决土地纠纷和产权争议提供准确的测绘资料。

（二）测绘任务1、控制测量：建立测区的平面和高程控制网，为地籍测绘提供基准。

2、界址测量：测定土地权属界址点的坐标和位置。

3、地籍图测绘：绘制测区的地籍图，包括宗地图和分幅地籍图。

4、面积量算：计算各类土地的面积，并进行统计汇总。

5、成果整理：整理测绘成果资料，包括测绘报告、图纸、数据等。

四、执行的技术标准和规范1、《地籍调查规程》（TD/T 1001-2012）2、《全球定位系统实时动态测量（RTK）技术规范》（CH/T2009-2010）3、《国家基本比例尺地图图式第 1 部分：1∶500 1∶10001∶2000 地形图图式》（GB/T 202571-2017）4、《数字测绘成果质量检查与验收》（GB/T 18316-2008）五、测绘技术方案（一）控制测量1、平面控制测量采用全球定位系统（GPS）静态测量方法建立首级平面控制网，控制点的布设应根据测区的实际情况，遵循从整体到局部、分级布网的原则。

在首级控制网的基础上，采用全球定位系统实时动态测量（RTK）技术加密图根控制点。

2、高程控制测量采用水准测量方法建立首级高程控制网，水准路线应尽量沿道路布设，以保证测量的便利性和精度。

在首级高程控制网的基础上，采用三角高程测量或水准测量方法加密图根高程控制点。

测绘技术中的地籍测绘方法详解地籍测绘是测绘技术中的重要分支，它主要用于调查记录土地所有权和土地利用状况。

地籍测绘方法是实现精确测绘的关键，本文将详细介绍地籍测绘中常用的几种方法。

一、地籍调查地籍调查是地籍测绘的第一步，其目的是获得土地的详细信息和所有权状况。

地籍调查有传统的手工调查和现代的遥感调查两种方法。

手工调查是传统的地籍调查方法，常用于较小范围的土地调查。

调查员需要亲自进入田地、林地等实地勘测，通过测量角度、距离等指标，确定地块的界线和边界。

这种方法工作量大、周期长，但具有较高的准确性。

遥感调查是现代地籍调查方法，通过卫星遥感图像、航空摄影等技术获取大范围土地信息。

遥感调查可以快速获得大量数据，但精度相对较低。

因此，在实际应用中，遥感调查常与手工调查相结合，以提高调查精度。

二、地籍测量地籍测量是地籍测绘的核心内容，主要通过测量地块的各项指标，确定其几何形状和面积。

地籍测量有传统的传统测量和现代的全站仪测量两种方法。

传统测量是指使用传统测量仪器（如经纬仪、水准仪）进行测量的方法。

传统测量方法准确性高，但工作量大且周期长。

而全站仪测量是现代测量方法，利用激光仪器获取精确的地点坐标数据，并通过计算机处理数据，快速得出地块的边界和面积。

相比传统测量，全站仪测量工作效率高，准确度也较高。

三、地籍绘图地籍绘图是地籍测绘的最后一步，它将地籍调查和地籍测量获得的数据进行整理和绘制，形成地籍图和地籍册。

地籍图是用于记录土地界线、边界和面积等信息的图件，其作图方式有手绘和计算机绘图两种方法。

手绘地籍图需要调查员根据调查和测量数据，精确绘制地块边界和周边标志物。

计算机绘图是利用计算机软件（如CAD）根据测量数据进行自动绘制，相比手绘地籍图效率高。

地籍册是地籍测绘结果的文字描述和统计表格，记录土地的所有者、使用权和面积等信息。

地籍册常用表格形式呈现，通过分类整理地籍信息，便于查阅和管理。

总结起来，地籍测绘是一项复杂而重要的工作，涉及地籍调查、地籍测量和地籍绘图等多个方面。

如何进行地籍测量与地籍绘图地籍测量与地籍绘图是土地管理和国土规划的重要环节。

它们的准确性和可靠性对于土地规划、地理信息系统和土地权属的确权、登记和管理等具有重要意义。

本文将介绍地籍测量与地籍绘图的基本流程、技术手段和注意事项，以帮助读者了解和掌握这一领域的基本知识。

地籍测量与地籍绘图的基本流程如下：第一步是资料准备。

在进行地籍测量与地籍绘图前，需要充分准备相关物理地籍资料、地图资料和资料整理工作。

这些资料包括土地登记档案、土地使用证和相关的规划图纸等。

第二步是测量地面控制点。

地面控制点是地籍测量与地籍绘图的基础，它们的确定需要使用全球定位系统（GPS）或者大地测量仪等测量设备完成。

测量得到的控制点经过处理后，可以用于后续的测量和绘图工作。

第三步是测量地界。

地界是土地界线的具体标志，是土地权属认定和土地利用规划的重要依据。

测量地界需要经过现场勘测、地面测量和测量数据处理等步骤。

测量过程中需要注意角度和距离的测量精度，保证测量的准确性和可靠性。

第四步是测绘地籍图。

通过测量得到的地表数据可以绘制地籍图，地籍图是土地权属界线和土地利用的直观表现形式。

绘制地籍图需要使用专业的地理信息系统（GIS）软件和绘图设备。

绘图过程中需要根据实际情况合理安排图件比例和图件要素，确保图件的清晰度和实用性。

地籍测量与地籍绘图的技术手段主要包括全球定位系统、大地测量仪、无人机影像测量等。

全球定位系统是目前最常用的测量设备，它能够提供高精度的地面控制点和相关测量数据。

大地测量仪是一种可以测量和记录地球表面的测量设备，适用于复杂地形条件下的测量工作。

无人机影像测量是一种新兴的测量技术，它可以通过无人机搭载的相机获取高分辨率的地表影像，用于测绘和地形分析。

在进行地籍测量与地籍绘图时，需要注意以下几个方面。

首先是测量设备的选择和使用，要根据实际情况选择合适的设备，并熟练掌握测量方法和操作技巧。

其次是测量过程中的数据质量控制，要对测量结果进行准确性和可靠性的评估，保证测量数据的一致性和精确性。

地籍测绘实行方案一、引言地籍测绘是土地管理工作的重要基础，它对于保障土地产权、规范土地市场、促进城乡建设和经济发展具有至关重要的意义。

为了确保地籍测绘工作的顺利进行，提高测绘成果的质量和精度，特制定本实行方案。

二、工作目标本次地籍测绘工作的主要目标是：1、全面查清测区内各类土地的权属、位置、面积、用途等基本情况，建立准确、完整的地籍数据库。

2、为土地登记、发证提供可靠的依据，保障土地产权人的合法权益。

3、为土地利用规划、城市建设、国土资源管理等提供基础数据和技术支持。

三、测绘范围和内容（一）测绘范围本次地籍测绘的范围涵盖_____区域，总面积约为_____平方公里。

（二）测绘内容1、土地权属调查查清土地权属的来源、性质、权利主体、权利客体等情况。

核实土地权属界线的位置、走向、界址点坐标等。

2、地籍测量控制测量：建立高精度的平面和高程控制网。

界址点测量：测定土地权属界线的界址点坐标。

地籍图测绘：绘制比例尺为 1:＿____的地籍图。

面积量算：计算各类土地的面积，并进行统计汇总。

四、技术依据和精度要求（一）技术依据1、《地籍调查规程》（TD/T 1001-2012）2、《全球定位系统实时动态测量（RTK）技术规范》（CH/T 2009-2010）3、《国家基本比例尺地图图式第 1 部分：1:500 1:1000 1:2000 地形图图式》（GB/T 202571-2017）4、其他相关的技术规范和标准（二）精度要求1、界址点精度城镇街坊外围界址点及街坊内明显的界址点精度不低于±5cm。

城镇街坊内部隐蔽的界址点精度不低于±75cm。

2、地籍图精度地籍图的平面位置精度应符合相应比例尺地形图的精度要求。

五、工作流程（一）准备工作1、收集测区相关资料，包括地形图、土地利用现状图、土地登记资料等。

2、制定技术设计书，明确测绘的方法、流程、精度要求等。

3、准备测绘仪器设备，如全站仪、GPS 接收机、水准仪等，并进行校验。

地籍测量技术细则(一)地籍图的内容地籍图图面表示应主次分明、清晰易读，地籍图的内容主要有：地籍要素、数学要素、地物要素和土地利用要素。

1.地籍要素及其表示1）各级行政界线要素地级市界、县界及城市内的区界，乡、镇、国有农林牧渔场界及城市内街道界。

两级行政线重合时在地籍图上只表示高级界线，境界线在拐角处不得间断，应在拐角处绘出点或线。

2）界址要素A.界址点的测量方法⑴、外业采集数据使用5″以上全站仪完成。

⑵、测站能直接观测到的，且距离在150米以内的界址点，采用极坐标法直接测量。

街坊外围的界址点和街坊内部明显的界址点（一类界址点）原则上需要图根导线点以上的控制点上直接施测，距离不超过150米；街坊内部界址点（二类界址点）大部分必须在图根导线点以上的控制点上直接施测。

⑶、无法施测附合导线的地方，采用支导线法施测界址点和地物点，水平角半测回，垂直角半测回，测距2次读数（两次读数差小于10mm），总长不超过100米，图根点至界址点不宜超过3条边；老城区特别困难的地方，支导线总长不得超过150米，边数放宽至5条。

⑷、少量无法直接施测的界址点，根据已测出坐标的界址点或地物点，通过钢尺量取栓距，采用距离交会，内外分点法等几何方法求其坐标；从3条边支导线施测的界址点（或地物点），一般不宜超过一个发展层次；依据图根点，一般不宜超过三个发展层次。

当街坊过大，须在街坊内加布图根导线点，保证上述发展层次的限制。

量取的栓距必须有多余条件检核，并进行误差分配。

施测滴水处界址点位时，可在其相应垂直于滴水的墙壁位置施测，并量测记录其滴水外扩宽度及方位，上图时根据此点位坐标与栓距长度解析其坐标。

⑸、界址点观测记录：野外数据采集以街坊为单位进行。

采集前首先将各级控制点的三维坐标输入全站仪，并进行严格的校对。

野外数据采集的编码一般采用无码形式进行，现场绘制草图。

设置测站时，一般以较远的控制点定向，用另一控制点或解析地物点作检核，当检核点坐标较差（控制点）小于±5cm或（解析地物点）小于±10cm，高程较差不大于±0.1m时，方可进行数据采集。

地籍测绘方案一、引言地籍测绘是土地管理工作的重要基础，它通过对土地及其附着物的位置、权属、面积、利用状况等进行调查和测量，为土地登记、土地规划、土地利用、税收征管等提供准确、可靠的地理信息和数据支持。

为了保证地籍测绘工作的顺利进行，提高测绘成果的质量和精度，特制定本地籍测绘方案。

二、测区概况本次地籍测绘的测区位于_____市_____区，面积约为_____平方公里。

测区内地形较为复杂，包括山地、丘陵、平原等多种地形地貌。

测区内土地利用类型多样，有耕地、林地、建设用地等。

测区内交通便利，有多条公路和铁路贯穿其中。

三、测绘目的本次地籍测绘的目的是为了查清测区内土地的权属、位置、面积、用途等情况，为土地登记、发证提供依据，为土地管理部门提供准确、可靠的地籍信息，为土地规划、利用和保护提供基础数据。

四、测绘依据1、《中华人民共和国测绘法》2、《地籍测绘规范》（CH 5002-94）3、《全球定位系统城市测量技术规程》（CJJ 73-97）4、《城市测量规范》（CJJ 8-99）5、《1:500 1:1000 1:2000 地形图图式》（GB/T 7929-1995）6、测区所在地区的相关土地管理政策和法规五、测绘内容1、权属调查查清测区内土地的所有权和使用权状况，包括土地使用者的名称、地址、土地用途、土地权属性质、土地使用期限等。

调查土地的界址点、界址线的位置和走向，绘制土地权属界线图。

2、地籍控制测量建立测区的平面控制网和高程控制网，为地籍碎部测量提供起算数据。

平面控制测量采用全球定位系统（GPS）测量技术或导线测量技术，高程控制测量采用水准测量技术。

3、地籍碎部测量测量测区内每宗土地的位置、形状、面积等要素，绘制地籍图。

地籍图的比例尺为 1:500 或 1:1000，采用数字化测绘技术进行测绘。

4、面积量算采用解析法或图解法计算每宗土地的面积，并进行面积汇总和统计。

5、地籍数据库建设将地籍测绘成果录入计算机，建立地籍数据库，实现地籍信息的数字化管理和查询。

地籍图测绘武汉大学测绘学院潘正风地籍测量的主要内容包括地籍调查、地籍平面控制测量、土地界址点测定、地籍图绘制和土地面积计算等。

一、地籍与房产平面控制测量控制测量分为平面控制和高程控制。

地籍图和房产图均为平面图，一般不要求高程测量。

只有需要时才进行高程测量。

地籍和房产平面控制网采用的坐标系统应与国家或城市的坐标系统相统一。

平面控制网的布设等级和形式，可根据测区的大小和地形情况而定，有条件的应利用已有的国家或城市平面控制网加密建立。

基本平面控制网（二、三、四等和一、二级）的建立，可参照《城市测量规范》中平面控制网的规定，对于图根控制，为提高细部测量的精度而有其特殊的规定。

图根导线依据等级控制点，分两级进行加密，布设形式为结点导线网或附合导线网。

二．地籍调查1．地籍调查的目的和内容城镇地籍调查的内容，依据它的具体任务而定。

为土地登记发证服务的地籍调查，调查内容为权源、权属界线、权属面积及其他一些必要的地籍要素和与地籍要素有关的地形要素。

为土地定级估价服务的地籍调查，除调查上述内容外，还应调查土地的自然和经济等状况。

地籍调查分为初始地籍调查与变更地籍调查。

凡首次为建立完整的地籍档案、测绘地籍图而进行的地籍调查称为初始地籍调查；地籍档案建立以后，因土地权属及土地本身状况发生变化而进行的调查称为变更地籍调查。

2．初始地籍调查地籍调查是对土地权属单位的土地权源及其权利所及的界线、位置、数量和用途等基本情况的调查。

地籍调查的核心是权属调查。

权属调查是一项政策性很强的工作，在实地调查中绘制的宗地草图，填写的地籍调查表，不仅为地籍测量提供依据，而且是地籍档案的重要组成部分。

⑴土地权属土地权属是指按《中华人民共和国土地管理法》规定的土地所有权和现在合法的土地使用权的归属。

⑵权属调查的单元被权属界址线所封闭的地块称为一宗地（也称为一丘地）。

宗地是权属调查的基本单元。

一般情况下，一宗地内为一个权属单位。

同一个土地使用者，使用不相连的若干地块，则每一地块分别划宗。
