化工原理课程设计《板式塔课程设计》

课程设计任务书一、课题名称苯——甲苯分离过程板式精馏塔设计二、课题条件（原始数据）一、设计方案的选定原料：苯、甲苯年处理量：55000t原料组成（甲苯的质量分率）：、0.65料液初温： 30℃操作压力、回流比、单板压降：自选进料状态：饱和液体进料塔顶产品浓度：98.5%塔底釜液含甲苯量不低于97%（质量分率）塔顶采用全凝器，泡点回流塔釜：饱和蒸汽间接/直接加热塔板形式：筛板生产时间：330天/年，每天24h运行冷却水温度：20℃～35℃设备形式：筛板塔厂址：武汉地区三、设计内容（包括设计、计算、论述、实验、应绘图纸等根据目录列出大标题即可）1设计方案的选定2精馏塔的物料衡算3塔板数的确定4精馏塔的工艺条件及有关物性数据的计算（加热物料进出口温度、密度、粘度、比热、导热系数）5精馏塔塔体工艺尺寸的计算6塔板主要工艺尺寸的计算7塔板的流体力学验算8塔板负荷性能图（精馏段）9换热器设计10馏塔接管尺寸计算11制生产工艺流程图（带控制点、机绘，A2图纸）12绘制板式精馏塔的总装置图（包括部分构件）（手绘，A1图纸）13撰写课程设计说明书一份设计说明书的基本内容⑴课程设计任务书⑵课程设计成绩评定表⑶中英文摘要⑷目录⑸设计计算与说明⑹设计结果汇总⑺小结⑻参考文献14 有关物性数据可查相关手册15 注意事项●写出详细计算步骤，并注明选用数据的来源●每项设计结束后列出计算结果明细表●设计最终需装订成册上交四、进度计划（列出完成项目设计内容、绘图等具体起始日期）1.设计动员，下达设计任务书0.5天2.收集资料，阅读教材，拟定设计进度1-2天3.初步确定设计方案及设计计算内容5-6天4.绘制总装置图2-3天5.整理设计资料，撰写设计说明书2天6.设计小结及答辩1天指导教师（签名）：年月日学科部（教研室）主任（签名）：年月日说明：1．学生进行课程设计前，指导教师应事先填好此任务书，并正式打印、签名，经学科部（教研室）主任审核签字后，正式发给学生。

化工原理课程设计──板式塔的工艺设计学院专业班级姓名学号指导老师成绩学年第二学期目录1.任务书 ····························································· - 3 -2.任务要求 ······································错误!未定义书签。

3.设计过程 ·························································· - 3 -3.1塔板工艺尺寸计算········································ - 4 -3.2塔板流体力学验算········································ - 8 -3.3塔板负荷性能图··········································- 10 -3.4数据汇总···················································- 14 -3.5心得体会与总结··········································- 15 -1.任务书拟建一浮阀塔用以分离甲醇——水混合物，决定采用F1型浮阀（重阀），试根据以下条件做出浮阀塔的设计计算。

化⼯原理板式塔设计⽬录第⼀章板式精馏塔的设计1.1概述 (1)1.2板式精馏塔的设计原则与步骤 (1)1.3理论塔板数的确定 (3)1.4塔板效率和实际塔板数 (7)1.5板式精馏塔的结构设计 (8)1.6 板式精馏塔⾼度及其辅助设备 (27)1.7 板式精馏塔的计算机设计 (31)第⼆章板式精馏塔设计举例2.1苯－甲苯板式精馏塔设计 (33)2.2⼄醇—⽔板式精馏塔设计 (47)2.3 甲醇—⽔板式精馏塔设计 (66)第三章塔设备的机械计算3.1 塔体及裙座的强度计算 (86)3.2 塔盘板及其⽀撑梁的强度、挠度计算 (104)3.3 塔盘技术条件 (105)3.4 塔盘⽀撑件的尺⼨公差 (109)附录 (111)第⼀章板式精馏塔的设计1.1概述蒸馏是利⽤液体混合物中各组分挥发度的不同并借助于多次部分汽化和部分冷凝达到轻重组分分离的⽅法。

蒸馏操作在化⼯、⽯油化⼯、轻⼯等⼯业⽣产中中占有重要的地位。

为此，掌握⽓液相平衡关系，熟悉各种塔型的操作特性，对选择、设计和分析分离过程中的各种参数是⾮常重要的。

蒸馏过程按操作⽅式可分为间歇蒸馏和连续蒸馏。

间歇蒸馏是⼀种不稳态操作，主要应⽤于批量⽣产或某些有特殊要求的场合；连续蒸馏为稳态的连续过程，是化⼯⽣产常⽤的⽅法。

蒸馏过程按蒸馏⽅式可分为简单蒸馏、平衡蒸馏、精馏和特殊精馏等。

简单蒸馏是⼀种单级蒸馏操作，常以间歇⽅式进⾏。

平衡蒸馏⼜称闪蒸，也是⼀种单级蒸馏操作，常以连续⽅式进⾏。

简单蒸馏和平衡蒸馏⼀般⽤于较易分离的体系或分离要求不⾼的体系。

对于较难分离的体系可采⽤精馏，⽤普通精馏不能分离体系则可采⽤特殊精馏。

特殊精馏是在物系中加⼊第三组分，改变被分离组分的活度系数，增⼤组分间的相对挥发度，达到有效分离的⽬的。

特殊精馏有萃取精馏、恒沸精馏和盐溶精馏等。

精馏过程按操作压强可分为常压精馏、加压精馏和减压精馏。

⼀般说来，当总压强增⼤时，平衡时⽓相浓度与液相浓度接近，对分离不利，但对在常压下为⽓态的混合物，可采⽤加压精馏；沸点⾼⼜是热敏性的混合液，可采⽤减压精馏。

化工单元与操作课程设计题目：板式塔的设计学院: 轻纺工程专业: 应用化工年级: 14 化一学号: 1431020133姓名: 王家琳指导老师: 陈晓玲目录绪论 (03)第一章板式塔课程设计任务书 (06)1.1课程名称 (06)1.2设计条件（原始数据） (06)第二章设计计算...................................................................................错误!未定义书签。

2.1设计方案的确定 (07)2.2设计基础数据 (07)2.3精馏塔的物料衡算 (09)2.4塔板数的确定 (10)精馏塔的工艺条件及有关物性数据的计算 (12)精馏塔的塔体工艺尺寸计算 (20)塔板主要工艺尺寸的计算 (22)筛板的流体力学验算 (25)塔板负荷性能图 (29)第三章板式塔设计计算结果 (35)第四章参考文献 (36)概述板式塔板式塔是一类用于气液或液液系统的分级接触传质设备，由圆筒形塔体和按一定间距水平装置在塔内的若干塔板组成。

广泛应用于精馏和吸收，有些类型（如筛板塔）也用于萃取，还可作为反应器用于气液相反应过程。

操作时（以气液系统为例），液体在重力作用下，自上而下依次流过各层塔板，至塔底排出；气体在压力差推动下，自下而上依次穿过各层塔板，至塔顶排出。

每块塔板上保持着一定深度的液层，气体通过塔板分散到液层中去，进行相际接触传质。

沿革工业上最早出现的板式塔是筛板塔和泡罩塔。

筛板塔出现于1830年，很长一段时间内被认为难以操作而未得到重视。

泡罩塔结构复杂，但容易操作，自1854年应用于工业生产以后，很快得到推广，直到20世纪50年代初，它始终处于主导地位。

第二次世界大战后，炼油和化学工业发展迅速，泡罩塔结构复杂、造价高的缺点日益突出，而结构简单的筛板塔重新受到重视。

通过大量的实验研究和工业实践，逐步掌握了筛板塔的操作规律和正确设计方法，还开发了大孔径筛板，解决了筛孔容易堵塞的问题。

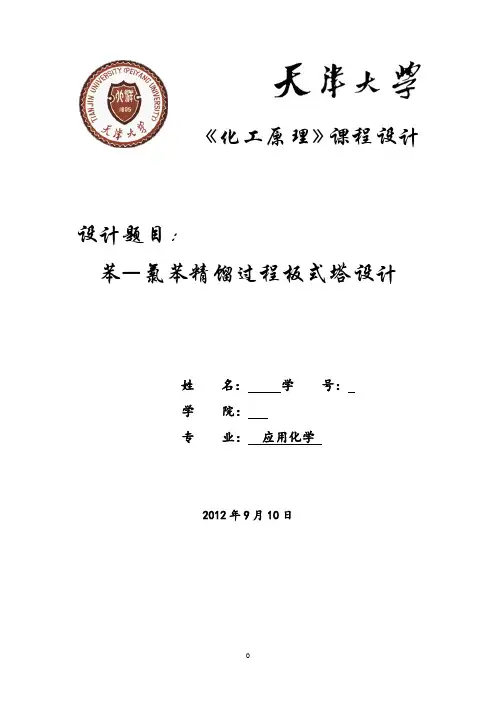

《化工原理》课程设计设计题目：苯—氯苯精馏过程板式塔设计姓名：学号：学院：专业：应用化学2012年9月10日目录设计主要内容 (1)一设计方案的确定及流程说明 (1)二精馏塔的物料衡算 (4)三精馏塔板数的确定 (4)四精馏塔工艺条件及有关物性数据计算 (7)五精馏塔主要工艺尺寸计算 (11)六精馏塔塔板的工艺尺寸 (12)七精馏塔塔板的流体力学验算 (14)八精馏塔塔板的负荷性能图 (17)九精馏塔辅助设备选型与计算 (20)十、设计结果概要 (23)设计总结和评述 (24)参考文献 (25)设计主要内容一设计方案的确定及流程说明1、操作压力蒸馏操作可在常压，加压，减压下进行。

应该根据处理物料的性能和设计总原则来确定操作压力。

例如对于热敏感物料，可采用减压操作。

本次设计为一般物料因此，采用常压操作。

2、进料状况进料状态有五种：过冷液，饱和液，气液混合物，饱和气，过热气。

但在实际操作中一般将物料预热到泡点或近泡点，才送入塔内。

这样塔的操作比较容易控制。

不受季节气温的影响，此外泡点进料精馏段与提馏段的塔径相同，在设计和制造上也叫方便。

本次设计采用泡点进料即q=1。

3、加热方式蒸馏釜的加热方式一般采用间接加热方式，若塔底产物基本上就是水，而且在浓度极稀时溶液的相对挥发度较大。

便可以直接采用直接加热。

直接蒸汽加热的优点是：可以利用压力较低的蒸汽加热，在釜内只需安装鼓泡管，不需安装庞大的传热面，这样，操作费用和设备费用均可节省一些，然而，直接蒸汽加热，由于蒸汽的不断涌入，对塔底溶液起了稀释作用，在塔底易挥发物损失量相同的情况下。

塔釜中易于挥发组分的浓度应较低，因而塔板数稍微有增加。

但对有些物系。

当残液中易挥发组分浓度低时，溶液的相对挥发度大，容易分离故所增加的塔板数并不多，此时采用直接蒸汽加热是合适的。

4、冷却方式塔顶的冷却方式通常水冷却，应尽量使用循环水。

只有要求的冷却温度较低，考虑使用冷却盐水来冷却。

化工原理板式塔课程设计一、课程目标知识目标：1. 理解化工原理中板式塔的基本概念、分类和结构；2. 掌握板式塔的流体力学特性和传质单元操作原理；3. 学会运用板式塔的物料和能量平衡方程，分析实际工艺过程中的塔内流动和传质现象；4. 了解板式塔在化工生产中的应用和常见问题。

技能目标：1. 能够运用板式塔的设计方法，进行塔板数、塔径和塔高的初步计算；2. 掌握板式塔内流体流动和传质的模拟与优化方法；3. 能够运用相关软件（如Aspen Plus）对板式塔进行模拟和性能分析；4. 培养解决实际工程问题，如塔内液泛、漏液、堵塞等问题的能力。

情感态度价值观目标：1. 培养学生对化工原理学科的兴趣，激发学习热情；2. 培养学生的团队协作意识，学会与他人共同解决问题；3. 增强学生的环保意识，认识到化工生产过程中节能减排的重要性；4. 培养学生的创新精神和实践能力，为将来从事化工领域工作打下基础。

本课程针对高年级化工原理相关专业学生，结合课程性质、学生特点和教学要求，明确以上课程目标。

通过本课程的学习，学生能够掌握板式塔的基本理论、设计方法和应用技能，为实际工程问题的解决和未来职业发展奠定基础。

同时，注重培养学生的团队协作、创新精神和环保意识，提高学生的综合素养。

后续教学设计和评估将围绕以上具体学习成果展开。

二、教学内容1. 板式塔基本概念与结构- 板式塔的定义、分类及特点；- 常见塔板类型及其结构。

2. 板式塔流体力学特性- 单板塔的流体流动现象；- 塔内液相和气相流动的压降计算；- 液泛和漏液的判断及防止措施。

3. 传质单元操作原理- 传质的基本理论；- 传质单元数的计算；- 影响传质效率的因素。

4. 板式塔物料和能量平衡- 板式塔内物料和能量的平衡方程；- 塔内流动和传质的模拟与优化；- 实际工艺过程中的案例分析。

5. 板式塔设计方法- 塔板数、塔径和塔高的初步计算；- 塔内流体流动与传质的模拟；- 设计软件（如Aspen Plus）的应用。
