涵洞止水带技术交底

一、交底目的为确保止水带施工过程中的安全，防止安全事故发生，提高施工质量，特进行止水带安全技术交底。

二、交底内容1. 工程概况1.1 工程名称：________________________1.2 工程地点：________________________1.3 施工单位：________________________1.4 施工部位：________________________2. 止水带材料及设备2.1 材料要求：- 止水带应符合国家相关标准和规范要求。

- 钢板止水带厚度应满足设计要求，表面应平整，无裂纹、气泡等缺陷。

- 橡胶止水带应具有良好的弹性、耐久性和抗老化性能。

2.2 设备要求：- 施工过程中应使用符合要求的电焊机、切割机、卷尺等设备。

- 施工人员应熟悉设备的使用方法和操作规程。

3. 施工准备3.1 施工人员：- 施工人员应经过专业培训，掌握止水带施工技术。

- 施工人员应了解施工现场的安全防护措施。

3.2 施工材料：- 根据施工进度和设计要求，提前准备止水带、钢筋、焊条等材料。

- 材料进场时应进行检验，确保符合要求。

3.3 施工工具：- 准备好电焊机、切割机、卷尺、水平尺等施工工具。

4. 施工工艺4.1 施工流程：- 施工前，对施工人员进行技术交底，确保施工人员了解施工要求。

- 根据设计图纸和施工方案，进行止水带安装。

- 止水带安装后，进行焊接，确保焊接质量。

- 施工完成后，进行验收。

4.2 施工要点：- 止水带安装前，应清除基面杂物，确保基面平整、干净。

- 止水带安装应紧贴基面，不得出现扭曲、错位等情况。

- 焊接时，应使用合适的焊接工艺，确保焊接质量。

- 焊接完成后，应进行外观检查，确保焊接缝平整、光滑。

5. 安全措施5.1 施工人员应佩戴安全帽、安全带等个人防护用品。

5.2 施工现场应设置安全警示标志，提醒施工人员注意安全。

5.3 施工过程中，应避免发生物体打击、触电、火灾等事故。

涵洞工程安全技术交底一、项目背景涵洞工程是道路建设中常见的一种工程类型，用于解决道路交通中的河流、溪流、排水渠等交通障碍物。

涵洞工程的建设需要严格遵守安全技术规范，确保施工过程中的安全。

二、工程概况本次涵洞工程位于某市某区，总长度约500米，设计宽度为8米，设计高度为4米。

涵洞工程由混凝土构筑物和边坡组成，主要用于解决雨水排放问题。

三、施工安全要求1.施工前的准备工作在正式开展施工前，施工方需进行全面的准备工作，包括但不限于：（1）制定详细的施工方案，明确施工流程和安全措施；（2）组织施工人员进行安全培训，确保每位施工人员了解工程的安全要求；（3）检查施工设备和工具的完好性，确保其能正常使用；（4）清理施工现场，确保施工区域的整洁和安全。

2.施工现场的安全控制（1）设置明显的警示标志，提醒过往车辆和行人注意施工区域；（2）合理划定施工区域，确保施工现场的安全；（3）在施工现场周围设置安全围挡，防止人员误入施工区域；（4）安排专人负责现场安全管理，及时处理施工现场的安全隐患。

3.施工过程中的安全控制（1）严格按照施工方案进行施工，不得擅自更改施工流程；（2）使用符合安全标准的施工设备和工具，确保施工过程中的安全；（3）在施工现场设置临时照明设施，确保夜间施工的安全；（4）定期检查施工设备和工具的使用状况，及时修理或更换损坏的设备和工具。

四、施工安全措施1.人员安全措施（1）施工人员需佩戴符合国家标准的安全帽、安全鞋等个人防护装备；（2）施工人员需按规定穿戴工作服，不得穿戴过宽松、过长或过短的服装；（3）施工人员需严格遵守施工现场的安全规定和操作规程。

2.设备安全措施（1）施工设备需经过合格的检测和维护，确保其安全可靠；（2）施工设备的操作人员需持有相应的操作证书，熟悉设备的操作规程；（3）施工设备的使用过程中需定期进行检查和维护，发现问题及时处理。

3.材料安全措施（1）使用符合国家标准的建筑材料，确保其质量安全；（2）建筑材料的存放需符合规定，防止材料堆放不当导致安全事故；（3）建筑材料的运输过程中需采取安全措施，确保运输安全。

一、工程概况1. 工程名称：________________________2. 工程地点：________________________3. 施工单位：________________________4. 施工班组：________________________二、施工内容止水带安装，包括但不限于以下内容：1. 橡胶止水带的安装2. 铜止水带的安装3. PVC止水带的安装4. 钢边氯丁橡胶止水带的安装三、安全技术措施1. 人员安全- 施工人员必须经过专业培训，掌握止水带安装的技能和安全操作规程。

- 佩戴必要的安全防护用品，如安全帽、工作服、防护手套、防护眼镜等。

- 高处作业时，必须系好安全带，并确保安全带连接牢固。

2. 材料安全- 材料应按照设计要求选用，严禁使用不合格的止水带。

- 材料进场后，应进行验收，确保材料质量符合要求。

3. 施工机械安全- 机械设备应定期检查和维护，确保其安全可靠。

- 机械设备操作人员必须持有相应的操作证。

4. 施工环境安全- 施工现场应保持整洁，避免杂物堆积。

- 施工现场应设置警示标志，防止人员误入危险区域。

四、施工步骤及注意事项1. 橡胶止水带安装- 在混凝土浇注前，确保止水带接口部位平展，并粘接紧固。

- 浇注混凝土时，注意控制冲击力，避免损坏止水带。

- 止水带安装后，应进行外观检查，确保安装位置正确、牢固。

2. 铜止水带安装- 铜止水带表面应平整，无砂眼、钉孔、裂纹等问题。

- 采用搭接双面氧焊进行现场连接，搭接长度不小于2厘米。

- 焊接接头表面应光滑无砂眼或裂纹，确保不渗水。

3. PVC止水带安装- 禁止使用变形、裂纹和撕裂的PVC止水带。

- 采用硫化热粘结的方法进行连接，搭接长度不小于10cm。

- 连接处应逐一检查，确保无气泡、夹渣或假焊。

4. 钢边氯丁橡胶止水带安装- 安装底板变形缝时，进行定位控制，确保止水带安装位置正确。

- 使用胶合板模板进行缝模板设计安装，确保模板加固牢固。

一、工程概况1. 工程名称：______工程2. 施工单位：______公司3. 建设单位：______单位4. 施工部位：涵洞5. 施工内容：涵洞防水层施工二、安全技术交底1. 人员要求（1）防水施工人员必须经过专业培训，取得相应资格证书后方可上岗作业。

（2）施工人员应熟悉本工程的技术要求、施工规范和安全操作规程。

2. 材料要求（1）防水材料必须符合国家相关标准，并由专人负责验收。

（2）防水材料应存放于阴凉、通风、干燥的场所，避免受潮、受热、受污染。

3. 施工准备（1）施工前应做好施工现场的排水、防滑、防坠落等安全措施。

（2）施工前应检查施工机具、设备，确保其安全可靠。

4. 施工过程安全措施（1）施工人员应穿戴好个人防护用品，如安全帽、工作服、手套、防护眼镜等。

（2）施工过程中，应保持施工现场的整洁，不得乱堆乱放材料、工具。

（3）施工人员上下梯子时，必须扶好扶手，不得手持重物。

（4）施工过程中，应密切关注施工现场的空气质量，确保施工人员身体健康。

5. 高处作业安全措施（1）高处作业必须使用安全可靠的脚手架，并满铺脚手板，绑扎牢固。

（2）高处作业人员必须佩戴安全带，并系好安全绳。

（3）高处作业时，不得站在脚手架边缘，不得随意移动脚手架。

6. 临时用电安全措施（1）施工现场临时用电应按照《施工现场临时用电安全技术规范》执行。

（2）施工现场应设置专责电工，负责临时用电的安全管理工作。

（3）施工现场临时用电线路应采用绝缘导线，并定期检查。

7. 火源管理（1）施工现场严禁使用明火，如需动火作业，必须取得现场用火动火证。

（2）动火作业时，必须采取防火措施，如设置防火监护人、配备灭火器材等。

（3）禁止在防水层上操作，喷头点火时不得正面对人，并远离油桶、气瓶、防水材料及其他易燃易爆材料。

8. 消防安全（1）施工现场应配备足够的消防器材，如灭火器、消防桶等。

（2）施工现场应定期进行消防安全检查，确保消防设施完好。

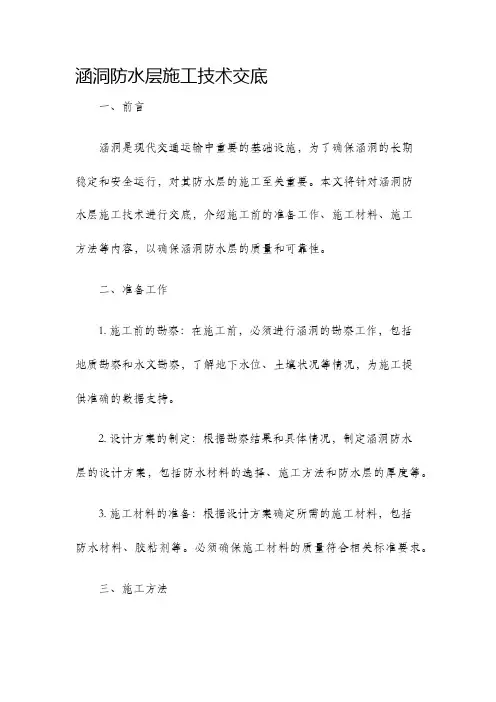

涵洞防水层施工技术交底一、前言涵洞是现代交通运输中重要的基础设施，为了确保涵洞的长期稳定和安全运行，对其防水层的施工至关重要。

本文将针对涵洞防水层施工技术进行交底，介绍施工前的准备工作、施工材料、施工方法等内容，以确保涵洞防水层的质量和可靠性。

二、准备工作1. 施工前的勘察：在施工前，必须进行涵洞的勘察工作，包括地质勘察和水文勘察，了解地下水位、土壤状况等情况，为施工提供准确的数据支持。

2. 设计方案的制定：根据勘察结果和具体情况，制定涵洞防水层的设计方案，包括防水材料的选择、施工方法和防水层的厚度等。

3. 施工材料的准备：根据设计方案确定所需的施工材料，包括防水材料、胶粘剂等。

必须确保施工材料的质量符合相关标准要求。

三、施工方法1. 清洁基础：在施工前，必须清理涵洞基础表面的杂物和污垢，确保基础表面干净。

2. 基层处理：基层表面不平整的部分必须进行修补，以确保防水层的粘结牢固。

修补后的基层必须达到设计要求的平整度和强度。

3. 防水材料涂布：根据设计方案选择合适的防水材料，使用专用的涂抹工具进行涂布。

在涂布过程中，必须确保防水材料均匀覆盖整个涵洞基础表面，并注意处理好墙脚、拱顶等细节部位。

4. 焊接处理：对于需要连接的防水材料，必须进行焊接处理，确保连接处的密封性和可靠性。

焊接过程中必须严格按照防水材料的使用说明进行操作，避免焊接不牢固导致水渗漏。

5. 纵、横向交叉接续处理：涵洞的防水层在纵向和横向上都需要进行交叉接续处理，以确保防水层的连续性。

6. 贴缝处理：在施工过程中，必须对防水层的贴缝进行处理，以防止水渗漏。

贴缝处理必须严格按照防水材料的使用说明进行操作，确保贴缝牢固。

四、施工要点。

止水带安装技术交底为了确保隧道施工止水带安装位置准确，特交底如下：一、纵向止水带安装1、测量放样出止水带安装中线及高程；2、用角钢沿纵向固定止水带，角钢一侧可固定于已浇筑段矮边墙上，另一端固定于端模上，如图1所示；3、在角钢上每50cm对称打孔，止水带埋入深度15cm，外露宽度15cm，并用U型钢筋卡从角钢孔中穿过固定止水带，使止水带在砼浇筑过程中保持居中，如图2所示；4、止水带安装好后，用固定卡具将固定角钢卡死。

图1 纵向止水带安装平面图二、仰拱止水带安装1、待仰拱初支或基底处理完成后，安装仰拱定型模板；2、将止水带卡入上下仰拱模板中间，并保证待浇筑侧止水带宽度15cm，并在模板上每50cm对称打孔，用U型钢筋卡固定止水带，使止水带在砼浇筑过程中保持居中；3、加固仰拱模板后，浇筑仰拱混凝土；4、止水带安装示意图如图3所示。

三、二次衬砌止水带安装1、按台车轮廓线尺寸加工定型模板，模板一侧沿衬砌台车端头轮廓用螺栓固定在台车上，模板厚度20cm；端头模板另一半采用可折叠式模板，用推拉式固定卡具与固定与台车端模板和台车间固定，如图4所示；3、端模宽度15cm，以方便止水带直接安装成型，并在端模上每50cm对称打孔，如图4所示；4、将止水带装入后，将折叠侧端模拉平使止水带卡紧，从预留孔中穿入U型卡钢筋固定止水带，使止水带在砼浇筑过程中保持居中，然后用固定卡具将折叠端模板锁死，以防砼施工时跑模，如图5所示；5、对于超挖较大处，可用木模加长端头模。

6、附二衬端头模板设置和效果图图4 二次衬砌端头模板断面图图5 二次衬砌中埋止水带安装示意图二衬端头模板设置和效果图止水带固定卡具局部图二衬浇筑前端模，止水带布设到位。

一、交底目的为确保涵洞防水施工过程中的安全，防止事故发生，提高施工质量，现将涵洞防水施工安全技术交底如下：二、工程概况1. 工程名称：[工程名称]2. 施工单位：[施工单位名称]3. 建设单位：[建设单位名称]4. 施工部位：[具体施工部位]5. 施工内容：[具体施工内容]三、安全技术交底内容1. 施工人员要求（1）施工人员必须经过专业培训，取得相关资格证书后方可上岗。

（2）施工人员应熟悉施工图纸、技术规范和操作规程，掌握防水材料性能及施工工艺。

（3）施工人员应遵守施工现场各项安全规定，确保自身安全。

2. 施工材料及设备（1）防水材料：防水卷材、防水涂料、密封胶等，必须符合国家标准，并经检验合格。

（2）施工设备：施工电梯、泵车、切割机、搅拌机等，应定期检查，确保设备安全可靠。

3. 施工工艺及注意事项（1）施工前，应检查施工场地，清除障碍物，确保施工安全。

（2）施工过程中，应严格按照施工图纸和施工规范进行操作。

（3）防水层施工前，应确保基层平整、干燥、无油污、无杂物。

（4）施工过程中，应注意施工顺序，避免交叉作业。

（5）施工人员应穿戴防护用品，如安全帽、工作服、手套、防护眼镜等。

4. 安全防护措施（1）施工人员必须佩戴安全帽，防止高空坠落。

（2）施工电梯、泵车等设备操作人员必须持证上岗，确保设备运行安全。

（3）施工过程中，应设置安全警示标志，提醒施工人员注意安全。

（4）施工区域应设置安全防护设施，如防护栏、警戒线等。

（5）施工现场应配备消防器材，如灭火器、消防沙等。

5. 紧急事故处理（1）发生火灾时，立即切断电源，报警并组织人员疏散。

（2）发生人员伤害事故，立即采取急救措施，并及时报告相关部门。

（3）发生设备故障，立即停止使用，并及时维修。

四、交底人及接受交底人1. 交底人：[交底人姓名]2. 接受交底人：[接受交底人姓名]五、交底时间[交底日期]六、备注1. 施工过程中，如遇特殊情况，应及时调整施工方案，确保施工安全。

涵洞工程安全技术交底一、项目概述涵洞工程是一项重要的基础设施建设工程，用于解决道路交通中的水流问题。

本项目位于某市某区，总长约500米，设计有5座涵洞。

为了确保施工过程中的安全性，提高工程质量，特进行安全技术交底。

二、施工安全措施1. 安全管理责任制度施工单位应建立健全安全管理责任制度，明确相关人员的职责和权限，确保施工过程中的安全。

2. 安全培训所有参预施工的人员，包括管理人员和施工人员，都应接受必要的安全培训。

培训内容包括施工现场安全规范、操作规程、应急预案等。

3. 施工现场安全防护施工现场应设置明显的安全警示标志，指示施工区域和危（wei）险区域。

必要时，应设置安全围挡和警示标牌，确保施工现场的安全。

4. 施工设备安全施工设备应符合相关安全标准，定期检查和维护，并由专业人员操作。

操作人员应佩戴个人防护装备，如安全帽、防护鞋等。

5. 施工作业安全施工作业应按照像关规范进行，严禁违章操作。

施工人员应佩戴好个人防护装备，并严禁酒后作业、疲劳作业等。

6. 高处作业安全涵洞工程中存在高处作业的情况，施工单位应制定详细的高处作业方案，确保施工人员的安全。

施工人员应佩戴好安全带，并严格按照操作规程进行。

7. 防火安全施工现场应设置灭火器和消防设备，并确保消防通道畅通。

禁止在施工现场吸烟、乱丢烟蒂等行为，防止火灾事故的发生。

8. 废弃物处理施工过程中产生的废弃物应及时清理，分类处理。

特殊废弃物应按照像关规定进行妥善处理，确保环境卫生和安全。

三、应急预案1. 灾害事故应急预案施工单位应制定涵洞工程灾害事故应急预案，明确各类灾害事故的应急处置措施和责任人。

并进行定期演练，以确保应急响应的及时性和有效性。

2. 突发事件应急预案施工单位应制定涵洞工程突发事件应急预案，包括交通事故、火灾、坍塌等突发事件的应急处置措施。

并进行定期演练，提高应急响应能力。

四、质量控制1. 施工质量监督施工单位应建立完善的施工质量监督制度，对施工过程进行全程监督，并及时发现和纠正质量问题。

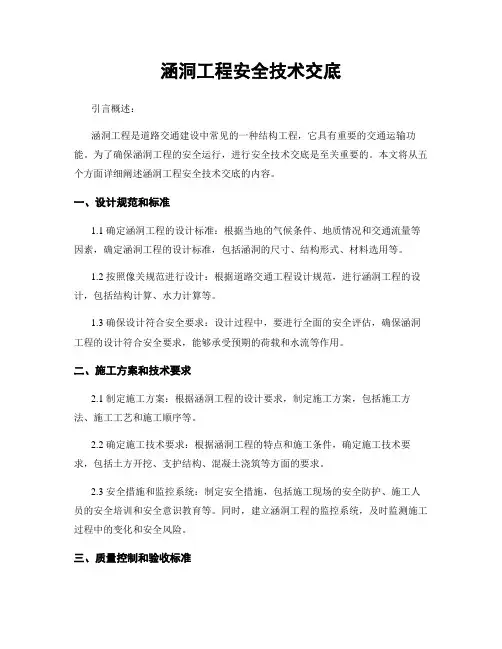

涵洞工程安全技术交底引言概述：涵洞工程是道路交通建设中常见的一种结构工程，它具有重要的交通运输功能。

为了确保涵洞工程的安全运行，进行安全技术交底是至关重要的。

本文将从五个方面详细阐述涵洞工程安全技术交底的内容。

一、设计规范和标准1.1 确定涵洞工程的设计标准：根据当地的气候条件、地质情况和交通流量等因素，确定涵洞工程的设计标准，包括涵洞的尺寸、结构形式、材料选用等。

1.2 按照像关规范进行设计：根据道路交通工程设计规范，进行涵洞工程的设计，包括结构计算、水力计算等。

1.3 确保设计符合安全要求：设计过程中，要进行全面的安全评估，确保涵洞工程的设计符合安全要求，能够承受预期的荷载和水流等作用。

二、施工方案和技术要求2.1 制定施工方案：根据涵洞工程的设计要求，制定施工方案，包括施工方法、施工工艺和施工顺序等。

2.2 确定施工技术要求：根据涵洞工程的特点和施工条件，确定施工技术要求，包括土方开挖、支护结构、混凝土浇筑等方面的要求。

2.3 安全措施和监控系统：制定安全措施，包括施工现场的安全防护、施工人员的安全培训和安全意识教育等。

同时，建立涵洞工程的监控系统，及时监测施工过程中的变化和安全风险。

三、质量控制和验收标准3.1 制定质量控制计划：根据涵洞工程的设计要求，制定质量控制计划，明确各个施工阶段的质量控制要点和控制措施。

3.2 实施质量控制：在施工过程中，严格按照质量控制计划进行施工，包括材料的选择和检验、施工工艺的控制和质量检测等。

3.3 制定验收标准：根据涵洞工程的设计要求和相关规范，制定验收标准，对施工完成后的涵洞工程进行验收，确保其质量符合要求。

四、运营与维护管理4.1 制定运营管理方案：在涵洞工程竣工后，制定运营管理方案，明确涵洞工程的运营管理责任和要求，包括巡查、养护、维修等方面。

4.2 建立运营管理体系：建立涵洞工程的运营管理体系，包括设立运营管理机构、制定管理制度和操作规程等。

4.3 定期检查和维护：定期对涵洞工程进行检查和维护，及时发现并处理潜在的安全问题，确保涵洞工程的安全运行。

第1篇一、工程概况本次施工工程为某公路工程中的涵洞工程，涵洞采用圆管涵形式，主要目的是确保工程排水、泄洪及周围农田的灌溉需求。

涵洞长度为8米，直径根据实际需求设计，具体施工要求如下：二、施工准备1. 材料准备：确保涵洞施工所需的材料、设备齐全，包括混凝土、钢筋、水泥、砂石、模板等。

2. 人员准备：组织施工队伍，明确各工种人员职责，确保施工人员熟悉施工工艺和安全操作规程。

3. 技术准备：熟悉施工图纸，掌握设计要求，制定详细的施工方案。

三、施工工艺1. 测量放样：根据设计图纸，准确放样涵洞位置、尺寸和轴线。

2. 基坑开挖：按照设计要求，开挖基坑，确保基坑深度和宽度符合要求。

3. 基础施工：- 基坑底部平整，清除杂物。

- 按照设计要求，浇筑混凝土基础，确保基础强度和稳定性。

4. 管节预制：- 按照设计要求，制作管节，确保管节尺寸、形状和强度符合要求。

- 管节表面清理干净，不得有油污、杂物等。

5. 管节安装：- 按照设计要求，将管节安装到位，确保管节水平、垂直度符合要求。

- 管节接口处涂抹防水材料，确保防水效果。

6. 出入口浆砌：- 按照设计要求，浆砌出入口，确保出入口尺寸、形状和强度符合要求。

7. 防水层施工：- 在管节接口处涂抹防水材料，确保防水效果。

8. 涵洞回填及加固：- 按照设计要求，回填涵洞，确保回填土密实。

- 对涵洞进行加固，确保涵洞稳定性。

四、质量控制1. 材料质量：严格控制材料质量，确保材料符合设计要求。

2. 施工质量：- 严格按照施工工艺进行施工，确保施工质量。

- 定期进行质量检查，发现问题及时整改。

3. 安全施工：- 严格执行安全操作规程，确保施工安全。

- 加强安全教育，提高施工人员安全意识。

五、注意事项1. 施工过程中，严格按照设计要求进行施工，确保工程质量。

2. 注意施工现场环境，确保施工安全和文明施工。

3. 加强与监理单位的沟通，及时解决问题。

4. 做好施工记录，为工程验收提供依据。

一、交底项目：涵洞施工安全技术交底二、交底目的：为了确保涵洞施工过程中的安全，降低安全事故发生的概率，提高施工人员的安全意识，特制定本安全技术交底。

三、交底内容：1. 施工现场安全（1）施工人员必须佩戴安全帽、安全带等个人防护用品。

（2）施工现场设置明显的警示标志，禁止无关人员进入施工区域。

（3）施工现场必须配备消防器材，确保消防通道畅通。

2. 施工准备（1）施工前，对施工现场进行勘察，确保场地平整、排水畅通。

（2）检查施工机械、设备是否完好，操作人员是否熟悉操作规程。

（3）对施工人员进行安全教育，提高安全意识。

3. 施工过程安全（1）涵洞基础开挖1）根据设计图纸，准确放样涵洞基础，确保施工精度。

2）开挖过程中，注意边坡稳定，防止坍塌。

3）如遇地下水，应及时采取措施进行排水。

（2）涵洞基础及墙身施工1）施工前，检查模板、钢筋等材料是否符合设计要求。

2）施工过程中，确保模板加固牢固，防止倾覆。

3）混凝土浇筑时，注意振捣密实，防止蜂窝、麻面。

（3）涵洞进出口施工1）根据设计要求，准确放样进出口，确保施工精度。

2）施工过程中，注意边坡稳定，防止坍塌。

3）进出口施工完成后，进行排水、防水处理。

4. 应急处理（1）发生安全事故时，立即启动应急预案，采取有效措施进行救援。

（2）报告相关部门，协助处理事故。

（3）对事故原因进行调查，总结经验教训，防止类似事故再次发生。

四、交底要求：1. 施工单位应组织施工人员认真学习本交底内容，确保施工人员了解和掌握安全施工要求。

2. 施工过程中，严格执行安全技术措施，确保施工安全。

3. 施工单位应定期对施工人员进行安全教育培训，提高安全意识。

4. 施工单位应加强对施工现场的安全检查，及时发现和消除安全隐患。

五、附件：1. 涵洞施工安全技术措施2. 涵洞施工应急预案3. 施工人员安全培训记录4. 施工现场安全检查记录本安全技术交底范本仅供参考，具体施工过程中应根据实际情况进行调整和完善。

涵洞施工方案三级技术交底一、施工工艺技术1.1.1施工准备施工前对现场进行调查，了解地下管线、电缆等埋设情况，对可能受到施工影响的地下管线，及时向监理工程师和有关部门汇报，并采取措施迁移与保护。

根据通道所在位置，对场地采用推土机进行整平后，组织施工人员、机具进场、并备足材料，准备好施工用水、用电。

1.1.2施工放样基坑开挖施工前，应按图纸要求的标高、位置进行测量放线，施工放线时，必须注意涵洞全长及洞口端墙的准确位置。

检查涵洞的具体位置、角度、进出口标高与实际地形是否相符，如果不符则立即报请监理工程师进行移位或标高调整。

严格按照图纸要求准确定出通道中心及纵横轴线，以轴线为依据测出基础边线位置并测出标高。

1.1.3基坑开挖及基地处理基坑开挖采用机械开挖人工配合方式，开挖基坑过程中，为防止坑壁塌方，按规范要求对深挖基坑设置边坡，超挖部分严禁用虚土回填，人工修整基坑时，按设计的尺寸和高程将基础坑修整成型。

1.1.4垫层基坑经监理工程师检验合格后，尽快进行垫层分层填筑、分层压实的施工。

垫层厚度严格按图纸所示进行，使用液压机动夯对垫层进行夯实。

1.1.5涵洞主体结构施工涵洞箱体施工的程序为：扎底板和侧墙下部钢筋→安装底板模板→灌注底板混凝土至底板八字角以上30cm→安装侧墙内侧模板和钢筋→安装满堂脚手架及顶板模板→顶板模板预压→绑扎顶板钢筋→安装顶板外侧模板→灌注侧板、顶板混凝土→拆模。

1）扎结底板和侧墙下部钢筋，灌注底板混凝土模板采用钢模板，在模板外竖楞采用10×10cm的方木，用穿墙止水螺杆锁紧；采用钢管作为斜撑，斜撑夹紧打入土中并支撑基坑边坡壁上，以确保支架稳定。

根据设计要求，施工缝应留设在底板、侧墙、顶板上，支模时应一并支设成型。

模板支设完毕，绑扎底板钢筋，预留好侧墙钢筋，经监理工程师检查验收后进行混凝土浇筑。

混凝土采用搅拌运输车从混凝土拌合站运至浇筑地点，使用泵车入模，插入式振动棒分层振捣密实。

技术交底书单位：中铁二十二局集团有限公司京沈客专京冀段九标项目部编号:涵洞防水层施工技术交底书一、编制依据1、京沈施涵-05〜30涵洞施工设计图；2、通桥（2012）5401-03、05、07〜09钢筋混凝土框架箱涵；3、高速铁路桥涵施工技术规程Q/CR 9603-2015 ；4、高速铁路桥涵施工质量验收标准TB 10752-2010 。

二、适用范围适用于京沈铁路客运专线京冀段九标框架箱涵防水层处理。

三、施工准备：1 、防水材料使用前要认真检查材料的合格证和出场检验报告，并按要求进行复检，合格后方可使用。

2、防水施工选用有相关资质和经验的施工队负责。

3、安全防护到位并经安全员验收, 备好卷材及配套材料, 存放和操作应远离火源, 防止发生事故。

四、技术要求：1、框架顶板使用M10水泥砂浆形成三角形的双向流水坡，坡度2%，（有错台的框构涵错台处应做顺坡磨平，确保防水卷材铺设质量）其上铺设防水卷材，顶板防水卷材铺设范围是伸入边墙20cm。

2、顶板防水采用防水卷材上覆3cm后C40细石混凝土，边墙背面防水均采用涂两层聚氨酯防水涂料处理。

3、沉降缝在边墙范围内外贴50cm宽防水卷材（顶板拉通铺设）。

五、施工工艺：1 、止水带施工涵身涵节间沉降缝处设止水带，出入口涵节与八字墙不设。

止水带在涵节端部沿框构板厚中心线呈环形布置，如果止水带与涵节钢筋有干扰时，可刺穿止水带，但不能截断涵节内钢筋。

中埋式止水带在混凝土浇筑过程全部埋进混凝土中。

在浇筑混凝土以前先要使其在界面部位保持平展，接头部分粘接紧固，再以适当的力充分浇捣，震荡混凝土来定位止水带，使其与混凝土良好的结合，以免影响止水效果。

中埋式橡胶止水带施工注意事项：在施工过程中，由于混凝土中有许多尖角的石和锐利的钢筋，所以在浇捣和定位止水带时，应注意浇捣的冲击力，以免由于力量过大而刺破橡胶止水带。

如果发现有破裂现象应及时修补，否则在接缝变形和受水压时橡胶止水带抵抗外力的能力就会大幅度降低。

2、铺贴防水层的基层表面，应将尘土、杂物彻底清除干净，保持基面平整。

基层坡度应符合设计要求，表面应顺平，倒角处应做成圆弧形，基层表面必须干燥，含水率应不大于9％。

卷材及配套材料必须验收合格，规格、技术性能必须符合设计要求及相关规定。

存放易燃材料应避开火源。

3、高聚物改性沥青卷材可按照产品说明书配套使用。

使用前在清理好的基层表 面，用长把滚刷均匀涂布于基层上，应涂刷均匀、不露底面、不堆积，当基层处理剂干燥不粘手时开始铺贴卷材；防水卷材处使用基础处理剂，无防水卷材处应使用聚氨酯防水涂料。

高聚物改性沥青基层处理剂物理力学性能指标
序号 项目 指标 试验方法 1 固体含量 ≥30% GB/T16777-2008 2 干燥时间 ≤2h 3 耐热性能 80℃，5h ，无流淌、鼓包、滑动 4 低温柔性 -5℃，10mm 棒，无流淌 5 粘结强度 23℃，≥0.8MPa
4、按弹好标准线的位置，在卷材的一端用煤气焊枪将卷材涂盖熔融，随即固定
技术交底单。

涵洞安全技术交底范本在道路建设中，为了保证公路的畅通，涵洞作为一种常见的交通设施被广泛应用。

涵洞的安全性对于行车安全和公路运营至关重要。

为了提高涵洞的安全性，必须严格遵守相关技术规范和标准，并采取必要的措施进行安全交底。

本文将对涵洞的安全技术交底进行详细介绍。

一、涵洞安全技术规范1. 设计规范：涵洞的设计必须符合相关的设计规范，包括公路工程建设相关规范、设计规范以及交通运输行业的相关要求。

设计人员必须掌握这些规范，并按照规范进行设计。

2. 施工规范：涵洞的施工必须严格按照施工规范进行，确保施工质量。

施工单位必须了解施工规范的要求，并与设计单位进行充分的沟通和协调。

3. 材料规范：涵洞所使用的材料必须符合相关的标准，确保材料的质量和安全性。

材料供应商必须提供符合标准的材料，并对材料进行质量检测。

4. 检测规范：涵洞建成后需要进行一定周期的检测，以确保涵洞的安全性能。

检测单位必须严格按照相关的检测规范进行检测，并及时报告检测结果。

二、涵洞安全技术交底内容1. 涵洞结构特点：包括涵洞的结构形式、材料选择、设计要点等。

交底人员需要详细介绍涵洞的结构特点，并说明其与其他结构的异同，以便施工人员对涵洞进行正确的施工。

2. 施工流程及要点：交底人员需要对涵洞的施工流程进行详细说明，包括施工准备、施工顺序、施工方法等。

同时，交底人员还需重点强调施工中需要注意的要点，以防止施工中出现质量问题和安全事故。

3. 施工工艺及技术要求：交底人员需要对涵洞施工的工艺和技术要求进行详细说明。

包括施工过程中的关键节点、施工过程中需要注意的技术要点、常见问题及解决方法等。

4. 安全措施和防范措施：交底人员需介绍涵洞施工中需要采取的安全措施和防范措施，包括人员安全、设备安全、环境保护等。

交底人员需详细说明相关安全措施的具体要求和操作方法。

5. 检测与验收要求：交底人员需要介绍涵洞建成后的检测与验收要求，包括检测项目、检测方法以及验收标准等。
