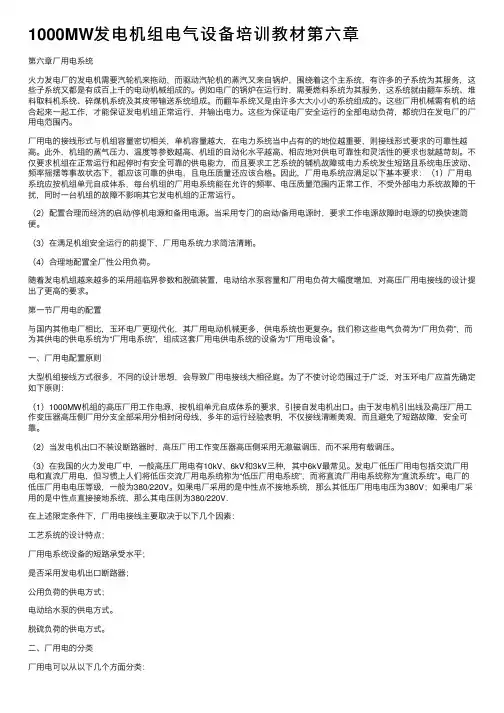

1000MW发电机组电⽓设备培训教材第六章第六章⼚⽤电系统⽕⼒发电⼚的发电机需要汽轮机来拖动，⽽驱动汽轮机的蒸汽⼜来⾃锅炉，围绕着这个主系统，有许多的⼦系统为其服务，这些⼦系统⼜都是有成百上千的电动机械组成的。

例如电⼚的锅炉在运⾏时，需要燃料系统为其服务，这系统就由翻车系统、堆料取料机系统、碎煤机系统及其⽪带输送系统组成。

⽽翻车系统⼜是由许多⼤⼤⼩⼩的系统组成的。

这些⼚⽤机械需有机的结合起来⼀起⼯作，才能保证发电机组正常运⾏，并输出电⼒。

这些为保证电⼚安全运⾏的全部电动负荷，都统归在发电⼚的⼚⽤电范围内。

⼚⽤电的接线形式与机组容量密切相关，单机容量越⼤，在电⼒系统当中占有的的地位越重要，则接线形式要求的可靠性越⾼。

此外，机组的蒸⽓压⼒、温度等参数越⾼、机组的⾃动化⽔平越⾼、相应地对供电可靠性和灵活性的要求也就越苛刻。

不仅要求机组在正常运⾏和起停时有安全可靠的供电能⼒，⽽且要求⼯艺系统的辅机故障或电⼒系统发⽣短路且系统电压波动、频率摇摆等事故状态下，都应该可靠的供电，且电压质量还应该合格。

因此，⼚⽤电系统应满⾜以下基本要求：（1）⼚⽤电系统应按机组单元⾃成体系，每台机组的⼚⽤电系统能在允许的频率、电压质量范围内正常⼯作，不受外部电⼒系统故障的⼲扰，同时⼀台机组的故障不影响其它发电机组的正常运⾏。

（2）配置合理⽽经济的启动/停机电源和备⽤电源。

当采⽤专门的启动/备⽤电源时，要求⼯作电源故障时电源的切换快速简便。

（3）在满⾜机组安全运⾏的前提下，⼚⽤电系统⼒求简洁清晰。

（4）合理地配置全⼚性公⽤负荷。

随着发电机组越来越多的采⽤超临界参数和脱硫装置，电动给⽔泵容量和⼚⽤电负荷⼤幅度增加，对⾼压⼚⽤电接线的设计提出了更⾼的要求。

第⼀节⼚⽤电的配置与国内其他电⼚相⽐，⽟环电⼚更现代化，其⼚⽤电动机械更多，供电系统也更复杂。

我们称这些电⽓负荷为“⼚⽤负荷”，⽽为其供电的供电系统为“⼚⽤电系统”，组成这套⼚⽤电供电系统的设备为“⼚⽤电设备”。

绥中1000MW汽轮机整套启动授课笔记一汽缸温度测点安装位置（结合DCS画面说明）二汽轮机TSI监测测点的安装位置及作用简要说明三高压缸及再热器预暖1.4.2.5高压缸投预暖高缸预暖操作应在锅炉点火前，根据具体情况估算时间，提前安排进行，以防耽误机组整体启动时间。

1）高压缸预暖的投入条件（A）确认主机处于跳闸状态。

（B）汽轮机盘车运行。

（C）高压缸调节级后内缸内壁温低于150℃。

（D）凝汽器压力不高于13.3kPa（a）。

（E）辅助预暖蒸汽参数满足：温度260℃、压力不低于0.7MPa。

（F）确认一抽逆止门处于关闭状态，门前疏水门在全开位置。

（G）冷段再热汽管道疏水门全开。

2）高压缸预暖的操作程序操作程序分为准备阶段、预暖阶段和预暖后操作。

（A）准备阶段a 确认冷段再热疏水门已经全开。

b 将高导管疏水门从100%关至20%。

c 高压缸疏水门从100%关至10%。

d 将中联门前疏水从100%关至20%。

e 关闭高压缸抽汽管道上的疏水门。

注意：应控制冷段再热管道的疏水门，避免疏水倒灌至高压缸。

（B）预暖阶段（暖缸流程、曲线及闷缸曲线见附图）a 将高压缸倒暖阀开至10%的位置,以使预暖汽源从冷段再热管道进入高缸, 确认通风阀自动关闭。

b 保持30min后，再将高压缸倒暖阀从10%打开至30%。

c 保持20min后，再将高压缸倒暖阀从30%打开至55%,待调节级后高压内缸内壁温度达到150℃后，进行闷缸。

（C）预暖后阶段a 全开高导管疏水门、高压缸疏水门、高压缸抽汽管道疏水门、中联门前疏水门、冷段再热管道疏水门。

b 将高压缸预暖阀关至10%，保持5min后在5min内逐步全关，确认通风阀自动开启。

c 高压缸内压力恢复正常。

d 将冷段再热管上的疏水门控制模式切为自动模式。

3）高压缸预暖期间注意事项（A）维持高压缸内缸蒸汽压力0.39～0.49MPa，不允许超过0.7MPa，否则会产生附加的推力。

（B）在预暖过程中，应以高压内缸的金属温升率限制和高压缸内压力为主要依据，通过调整倒暖阀、高导管疏水门、再热冷段疏水门的开度来调整高压内缸金属温升率。

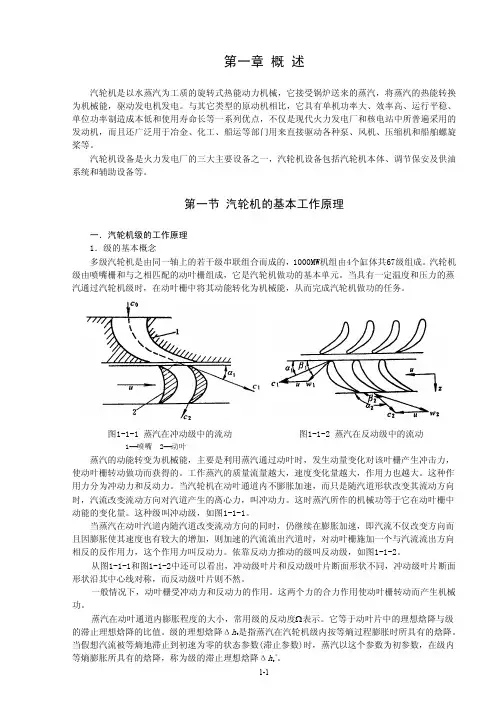

第一章概述汽轮机是以水蒸汽为工质的旋转式热能动力机械，它接受锅炉送来的蒸汽，将蒸汽的热能转换为机械能，驱动发电机发电。

与其它类型的原动机相比，它具有单机功率大、效率高、运行平稳、单位功率制造成本低和使用寿命长等一系列优点，不仅是现代火力发电厂和核电站中所普遍采用的发动机，而且还广泛用于冶金、化工、船运等部门用来直接驱动各种泵、风机、压缩机和船舶螺旋桨等。

汽轮机设备是火力发电厂的三大主要设备之一，汽轮机设备包括汽轮机本体、调节保安及供油系统和辅助设备等。

第一节汽轮机的基本工作原理一．汽轮机级的工作原理1．级的基本概念多级汽轮机是由同一轴上的若干级串联组合而成的，1000MW机组由4个缸体共67级组成。

汽轮机级由喷嘴栅和与之相匹配的动叶栅组成，它是汽轮机做功的基本单元。

当具有一定温度和压力的蒸汽通过汽轮机级时，在动叶栅中将其动能转化为机械能，从而完成汽轮机做功的任务。

图1-1-1 蒸汽在冲动级中的流动 图1-1-2 蒸汽在反动级中的流动 1⎯喷嘴 2⎯动叶蒸汽的动能转变为机械能，主要是利用蒸汽通过动叶时，发生动量变化对该叶栅产生冲击力，使动叶栅转动做功而获得的。

工作蒸汽的质量流量越大，速度变化量越大，作用力也越大。

这种作用力分为冲动力和反动力。

当汽轮机在动叶通道内不膨胀加速，而只是随汽道形状改变其流动方向时，汽流改变流动方向对汽道产生的离心力，叫冲动力。

这时蒸汽所作的机械功等于它在动叶栅中动能的变化量。

这种级叫冲动级，如图1-1-1。

当蒸汽在动叶汽道内随汽道改变流动方向的同时，仍继续在膨胀加速，即汽流不仅改变方向而且因膨胀使其速度也有较大的增加，则加速的汽流流出汽道时，对动叶栅施加一个与汽流流出方向相反的反作用力，这个作用力叫反动力。

依靠反动力推动的级叫反动级，如图1-1-2。

从图1-1-1和图1-1-2中还可以看出，冲动级叶片和反动级叶片断面形状不同，冲动级叶片断面形状沿其中心线对称，而反动级叶片则不然。

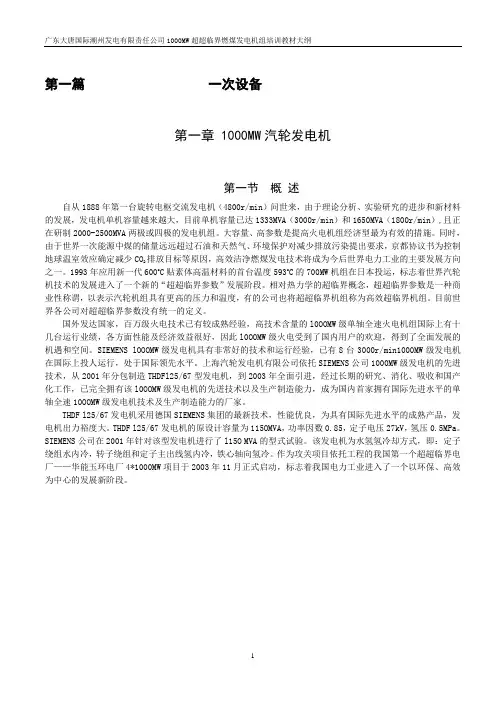

第一篇一次设备第一章 1000MW汽轮发电机第一节概述自从1888年第一台旋转电枢交流发电机（4800r/min）问世来，由于理论分析、实验研究的进步和新材料的发展，发电机单机容量越来越大，目前单机容量已达1333MVA（3000r/min）和1650MVA（1800r/min）,且正在研制2000-2500MVA两极或四极的发电机组。

大容量、高参数是提高火电机组经济型最为有效的措施。

同时，由于世界一次能源中煤的储量远远超过石油和天然气、环境保护对减少排放污染提出要求，京都协议书为控制地球温室效应确定减少CO2排放目标等原因，高效洁净燃煤发电技术将成为今后世界电力工业的主要发展方向之一。

1993年应用新一代600o C贴素体高温材料的首台温度593o C的700MW机组在日本投运，标志着世界汽轮机技术的发展进入了一个新的“超超临界参数”发展阶段。

相对热力学的超临界概念，超超临界参数是一种商业性称谓，以表示汽轮机组具有更高的压力和温度，有的公司也将超超临界机组称为高效超临界机组。

目前世界各公司对超超临界参数没有统一的定义。

国外发达国家，百万级火电技术已有较成熟经验，高技术含量的l0OOMW级单轴全速火电机组国际上有十几台运行业绩，各方面性能及经济效益很好，因此l0OOMW级火电受到了国内用户的欢迎，得到了全面发展的机遇和空间。

SIEMENS lOOOMW级发电机具有非常好的技术和运行经验，已有8台3000r/min1000MW级发电机在国际上投人运行，处于国际领先水平。

上海汽轮发电机有限公司依托SIEMENS公司1000MW级发电机的先迸技术，从2001年分包制造THDFl25/67型发电机，到2003年全面引进，经过长期的研究、消化、吸收和国产化工作，已完全拥有该l0OOMW级发电机的先迸技术以及生产制造能力，成为国内首家拥有国际先进水平的单轴全速10OOMW级发电机技术及生产制造能力的厂家。

THDF l25/67发电机采用德国SIEMENS集团的最新技术，性能优良，为具有国际先进水平的成熟产品，发电机出力裕度大。

第五章电厂主接线及运行发电厂电气主接线是指在电力系统中的发电厂中，为满足预定的功率传送方式和运行等要求设计的、表明高压电气设备之间相互连接关系的传送电能的电路。

其中的高压设备指：发电机、变压器、母线、开关电器、保护电器、输电线路等设备。

发电厂电气主接线的确定与机组容量、电气设备的选择、配电装置的布置、继电保护和控制方式等的拟定有着密切的关系。

主接线设计是否合理、不仅关系到电厂的安全经济运行，也关系到整个电力系统的安全、灵活和经济运行。

电厂容量愈大，在系统中的地位愈重要，则影响也愈大。

因此，发电厂电气主接线的设计应综合考虑电厂所在电力系统的特点；电厂的性质、规模和在系统中的地位；电厂所供负荷的范围、性质和出线回路数等因素，并满足安全可靠、运行灵活、检修方便、运行经济和远景发展等要求。

大型发电厂典型的电气主接线，一般分为有母线和无母线两类，有母线类接线包括单母线、双母线及带旁路母线的接线等；无母线类主接线包括桥形、多角形和单元接线。

第一节大型发电厂主接线的基本要求电气主接线的选择正确与否对电力系统的安全、经济运行，对电气系统的稳定和调度的灵活性，以及对发电厂的电气设备的选择，配电装置的布置，继电保护及控制方式的拟定等都有重大的影响。

在选择电气主接线时，应满足下列基本要求。

1.运行的可靠性发、供电的安全可靠性，是电力生产和分配的第一要求，主接线必须首先给予满足。

因为电能的发、送、用必须在同一时刻进行，所以电力系统中任何一个环节故障，都将影响到整体，事故停电不仅是电力部门的损失，更严重的是会造成国民经济各部门的损失。

主接线若不能保证安全可靠的工作，发电厂就很难完成生产和输送数量和质量均符合要求的电能。

而主接线的可靠性并不是绝对的。

同样形成的接线对某些发电厂来说是可靠的，但对另一些发电厂就不能满足可靠性要求。

所以在分析主接线的可靠性时，不能脱离发电厂在系统中的地位、作用以及用户的负荷性质等。

衡量主接线的可靠性可以从以下几个方面去分析：（1）断路器检修时是否影响供电；（2）设备或线路故障或检修时，停电线路数目的多少和停电时间的长短，以及能否保证对重要用户的供电。
