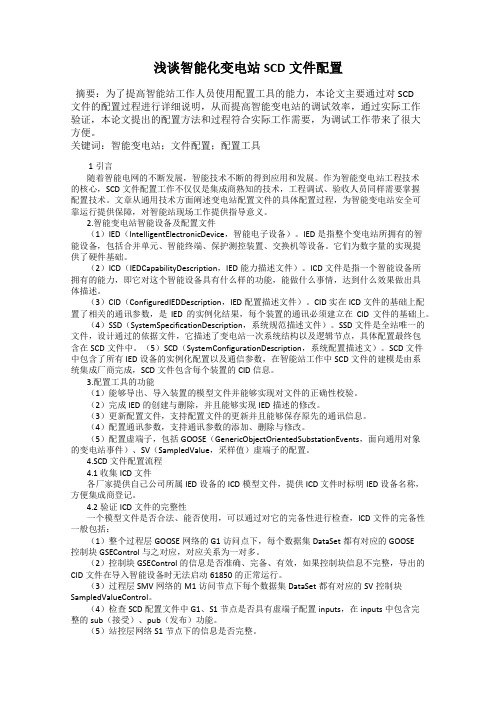

浅谈智能化变电站SCD文件配置摘要：为了提高智能站工作人员使用配置工具的能力，本论文主要通过对SCD文件的配置过程进行详细说明，从而提高智能变电站的调试效率，通过实际工作验证，本论文提出的配置方法和过程符合实际工作需要，为调试工作带来了很大方便。

关键词：智能变电站；文件配置；配置工具1引言随着智能电网的不断发展，智能技术不断的得到应用和发展。

作为智能变电站工程技术的核心，SCD文件配置工作不仅仅是集成商熟知的技术，工程调试、验收人员同样需要掌握配置技术。

文章从通用技术方面阐述变电站配置文件的具体配置过程，为智能变电站安全可靠运行提供保障，对智能站现场工作提供指导意义。

2.智能变电站智能设备及配置文件（1）IED（IntelligentElectronicDevice，智能电子设备）。

IED是指整个变电站所拥有的智能设备，包括合并单元、智能终端、保护测控装置、交换机等设备。

它们为数字量的实现提供了硬件基础。

（2）ICD（IEDCapabilityDescription，IED能力描述文件）。

ICD文件是指一个智能设备所拥有的能力，即它对这个智能设备具有什么样的功能，能做什么事情，达到什么效果做出具体描述。

（3）CID（ConfiguredIEDDescription，IED配置描述文件）。

CID实在ICD文件的基础上配置了相关的通讯参数，是IED的实例化结果，每个装置的通讯必须建立在CID文件的基础上。

（4）SSD（SystemSpecificationDescription，系统规范描述文件）。

SSD文件是全站唯一的文件，设计通过的依据文件，它描述了变电站一次系统结构以及逻辑节点，具体配置最终包含在SCD文件中。

（5）SCD（SystemConfigurationDescription，系统配置描述文）。

SCD文件中包含了所有IED设备的实例化配置以及通信参数，在智能站工作中SCD文件的建模是由系统集成厂商完成，SCD文件包含每个装置的CID信息。

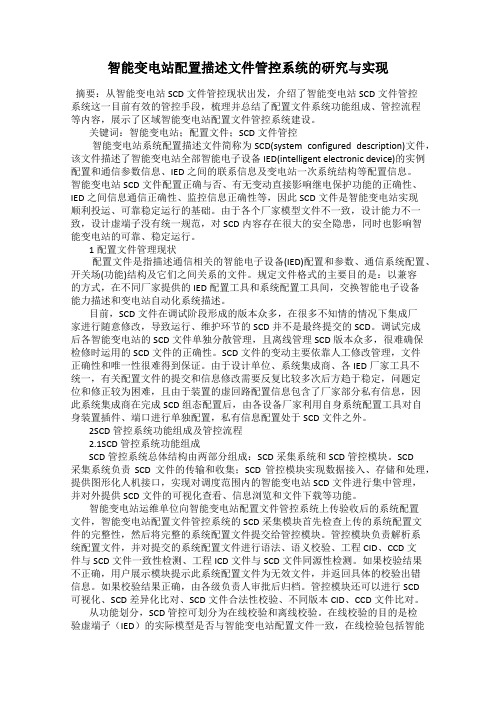

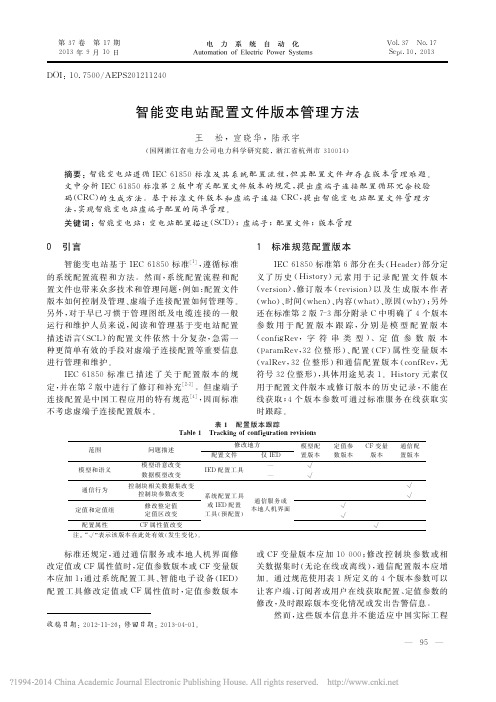

智能变电站配置描述文件管控系统的研究与实现摘要：从智能变电站SCD文件管控现状出发，介绍了智能变电站SCD文件管控系统这一目前有效的管控手段，梳理并总结了配置文件系统功能组成、管控流程等内容，展示了区域智能变电站配置文件管控系统建设。

关键词：智能变电站；配置文件；SCD文件管控智能变电站系统配置描述文件简称为SCD(system configured description)文件，该文件描述了智能变电站全部智能电子设备IED(intelligent electronic device)的实例配置和通信参数信息、IED之间的联系信息及变电站一次系统结构等配置信息。

智能变电站SCD文件配置正确与否、有无变动直接影响继电保护功能的正确性、IED之间信息通信正确性、监控信息正确性等，因此SCD文件是智能变电站实现顺利投运、可靠稳定运行的基础。

由于各个厂家模型文件不一致，设计能力不一致，设计虚端子没有统一规范，对SCD内容存在很大的安全隐患，同时也影响智能变电站的可靠、稳定运行。

1配置文件管理现状配置文件是指描述通信相关的智能电子设备(IED)配置和参数、通信系统配置、开关场(功能)结构及它们之间关系的文件。

规定文件格式的主要目的是：以兼容的方式，在不同厂家提供的IED配置工具和系统配置工具间，交换智能电子设备能力描述和变电站自动化系统描述。

目前，SCD文件在调试阶段形成的版本众多，在很多不知情的情况下集成厂家进行随意修改，导致运行、维护环节的SCD并不是最终提交的SCD。

调试完成后各智能变电站的SCD文件单独分散管理，且离线管理SCD版本众多，很难确保检修时运用的SCD文件的正确性。

SCD文件的变动主要依靠人工修改管理，文件正确性和唯一性很难得到保证。

由于设计单位、系统集成商、各IED厂家工具不统一，有关配置文件的提交和信息修改需要反复比较多次后方趋于稳定，问题定位和修正较为困难，且由于装置的虚回路配置信息包含了厂家部分私有信息，因此系统集成商在完成SCD组态配置后，由各设备厂家利用自身系统配置工具对自身装置插件、端口进行单独配置，私有信息配置处于SCD文件之外。

智能化变电站的调试流程一．前期工作准备工作(一)查看技术协议、图纸等资料，了解变电站的具体情况，例如：全站规模、接线方式、组网方式（包括GOOSE和SV及MMS）、对时方式、顺控方案、五防方案等；以及故障录波器，子站，网络记录仪的配置情况。

(二)分析各个厂家的供货范围，列出全站需要的信息参数表。

信息参数表的过程层部分应包括以下内容：（黄色部分为默认，表中可以不体现）1.应用间隔2.装置型号3.生产厂家4.实例化名称（IED NAME）5.GOOSE数据集（可能是多个，例如JFZ600就有6个数据集）的目的MAC地址6.GOOSE数据集的APPID7.GOOSE数据集的VLAN-IDGOOSE数据集的VLAN-PRIORITY（默认为4）表中不体现8.由于咱们JFZ600的源MAC地址是按照IP地址的后两个字节取的，所以还需要增加主从GOOSE板的IP信息9.SV数据集的目的MAC地址10.SV数据集的APPID11.SV数据集的VLAN-IDSV数据集的VLAN-PRIORITY（默认为4）表中不体现12.SV数据集的SVID信息参数表的间隔层部分应包括以下内容：1.应用间隔2.装置型号3.生产厂家4.实例化名称（IED NAME）5.MMS的IP地址信息参数表的站控层部分应包括以下内容：1.监控主机节点的IP地址、报告实例号2.远动主机的装置型号、生产厂家、IP地址、报告实例号3.子站主机的装置型号、生产厂家、IP地址、报告实例号4.故障录波器的装置型号、生产厂家5.网络记录仪的装置型号、生产厂家收集各种装置的原始模型1.1.保护模型：归档软件对应的模型文件，如未归档，联系负责保护程序的研发人员获取。

1.2.测控模型：使用CSI200EManage工具建模获取，CSI200EManage版本应为4.05以上。

具体方法如下：常规插件按照常规配置方法进行配置如采样为数字输入，如下图在交流板的“数字输入”菜单下选择“是”现在一般需要接入多少个MU就配几块交流板（类型为4U3I）就可以如有GOOSE板，如下图在GOOSE板的“GOOSE板数量”中选择“1”根据实际需要选择GO CPU个数，包括GO开入（1个cpu含96路开入）、GO直流（1个cpu含16路直流）、GO档位（1为不分相3为分相）点击IEC61850 自动建模，在开出板菜单中选择开出板的数量、通道数目（按装置所含的开出板配置）。

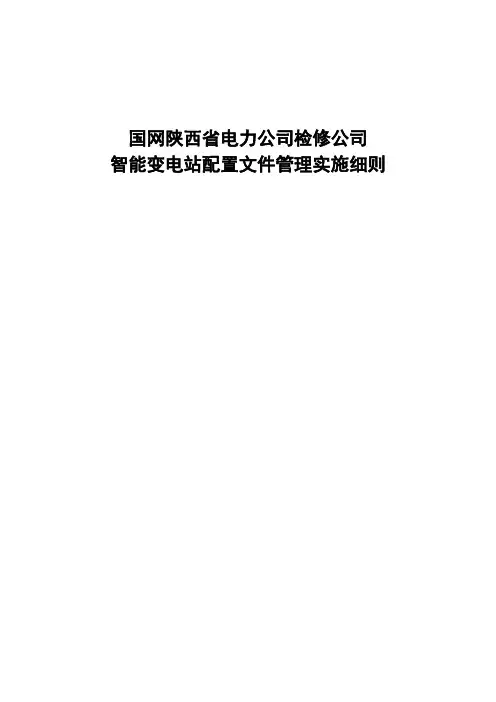

国网陕西省电力公司检修公司智能变电站配置文件管理实施细则国网陕西省电力公司检修公司智能变电站配置文件管理实施细则第一章总则第一条为规范国网陕西省电力公司检修公司智能变电站配置文件管理工作，特制定本实施细则。

第二条本实施细则依据《智能变电站技术导则》（GB/T 30155-2013）、《智能变电站继电保护技术规范》（Q/GDW 441-2010）、《变电站智能化改造技术规范》（Q/GDW 414-2011）、《智能变电站继电保护和安全自动装置运行管理导则》（Q/GDW 11024-2013）、《智能变电站运行管理规范》（Q/GDW 750-2012）、《变电站智能设备运行维护导则》（Q/GDW 751-2012）、《西北电网智能变电站继电保护现场验收规范》（西北调〔2013〕12号）、《陕西省电力公司智能变电站继电保护现场验收规范》（陕电调〔2011〕73号）、《陕西省电力公司智能变电站继电保护运行管理规定》（陕西（调) A310-2015）等规程规定，并结合陕西省电力公司检修公司管辖智能变电站二次设备运维、检修工作的实际而制定。

第三条本实施细则对陕西省电力公司检修公司智能变电站SCD、CID、ICD配置文件验收、修改及日常保存的管理工作提出要求。

第四条本实施细则适用于陕西省电力公司省检修公司管辖智能变电站SCD、CID、ICD 等配置文件的管理工作。

第二章管理职责与分工第五条智能变电站SCD等配置文件的管理应贯彻执行上级颁发的标准、规程及规定，按照部门负责、分级管理的原则，各部门、各分部、各单位应各司其职、相互配合、紧密合作。

第六条运维检修部的职责1.运维检修部是检修公司智能变电站SCD等配置文件的归口管理部门。

2.负责贯彻执行上级主管部门下发智能变电站SCD等配置文件相关的技术标准、规定、制度和办法。

3.参加相关的新建、改扩建工程以及大修技改项目的智能二次设备选型、技术协议审查、设计审查。

4.负责监督指导各分部、变电检修中心对智能变电站配置文件的管理。

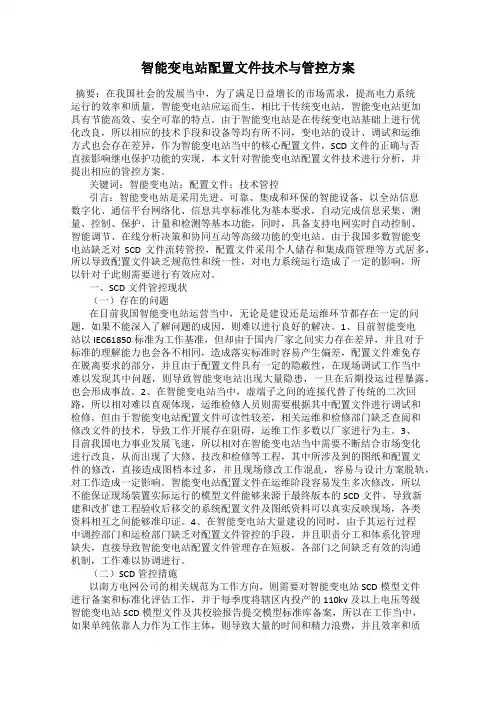

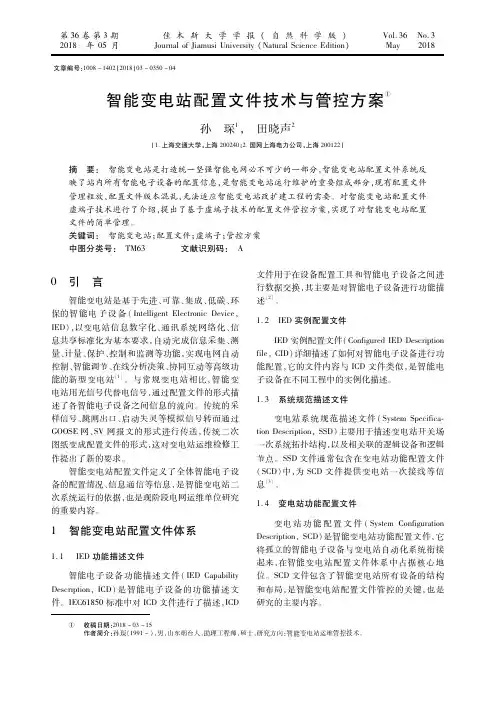

智能变电站配置文件技术与管控方案摘要：在我国社会的发展当中，为了满足日益增长的市场需求，提高电力系统运行的效率和质量，智能变电站应运而生，相比于传统变电站，智能变电站更加具有节能高效、安全可靠的特点。

由于智能变电站是在传统变电站基础上进行优化改良，所以相应的技术手段和设备等均有所不同，变电站的设计、调试和运维方式也会存在差异，作为智能变电站当中的核心配置文件，SCD文件的正确与否直接影响继电保护功能的实现，本文针对智能变电站配置文件技术进行分析，并提出相应的管控方案。

关键词：智能变电站；配置文件；技术管控引言：智能变电站是采用先进、可靠、集成和环保的智能设备，以全站信息数字化、通信平台网络化、信息共享标准化为基本要求，自动完成信息采集、测量、控制、保护、计量和检测等基本功能，同时，具备支持电网实时自动控制、智能调节、在线分析决策和协同互动等高级功能的变电站。

由于我国多数智能变电站缺乏对SCD文件流转管控，配置文件采用个人储存和集成商管理等方式居多，所以导致配置文件缺乏规范性和统一性，对电力系统运行造成了一定的影响，所以针对于此则需要进行有效应对。

一、SCD文件管控现状（一）存在的问题在目前我国智能变电站运营当中，无论是建设还是运维环节都存在一定的问题，如果不能深入了解问题的成因，则难以进行良好的解决。

1、目前智能变电站以IEC61850标准为工作基准，但却由于国内厂家之间实力存在差异，并且对于标准的理解能力也会各不相同，造成落实标准时容易产生偏差，配置文件难免存在脱离要求的部分，并且由于配置文件具有一定的隐蔽性，在现场调试工作当中难以发现其中问题，则导致智能变电站出现大量隐患，一旦在后期投运过程暴露，也会形成事故。

2、在智能变电站当中，虚端子之间的连接代替了传统的二次回路，所以相对难以直观体现，运维检修人员则需要根据其中配置文件进行调试和检修，但由于智能变电站配置文件可读性较差，相关运维和检修部门缺乏查阅和修改文件的技术，导致工作开展存在阻碍，运维工作多数以厂家进行为主。

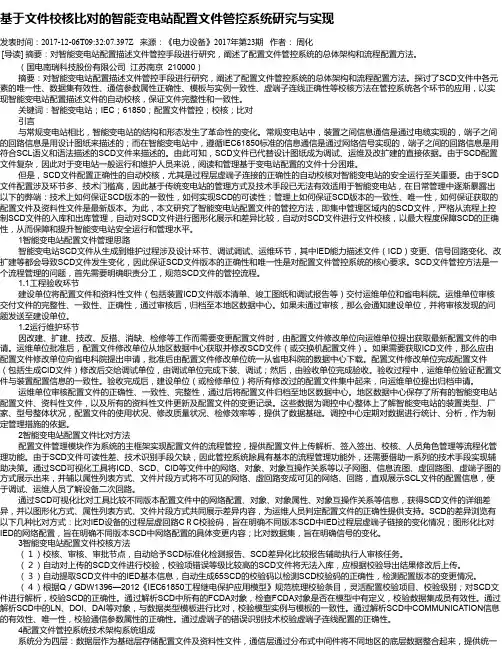

基于文件校核比对的智能变电站配置文件管控系统研究与实现发表时间：2017-12-06T09:32:07.397Z 来源：《电力设备》2017年第23期作者：周化[导读] 摘要：对智能变电站配置描述文件管控手段进行研究，阐述了配置文件管控系统的总体架构和流程配置方法。

（国电南瑞科技股份有限公司江苏南京 210000）摘要：对智能变电站配置描述文件管控手段进行研究，阐述了配置文件管控系统的总体架构和流程配置方法。

探讨了SCD文件中各元素的唯一性、数据集有效性、通信参数属性正确性、模板与实例一致性、虚端子连线正确性等校核方法在管控系统各个环节的应用，以实现智能变电站配置描述文件的自动校核，保证文件完整性和一致性。

关键词：智能变电站；IEC；61850；配置文件管控；校核；比对引言与常规变电站相比，智能变电站的结构和形态发生了革命性的变化。

常规变电站中，装置之间信息通信是通过电缆实现的，端子之间的回路信息是用设计图纸来描述的；而在智能变电站中，遵循IEC61850标准的信息通信是通过网络信号实现的，端子之间的回路信息是用符合SCL语义和语法描述的SCD文件来描述的。

由此可知，SCD文件已代替设计图纸成为调试、运维及改扩建的直接依据。

由于SCD配置文件复杂，因此对于变电站一般运行和维护人员来说，阅读和管理基于变电站配置的文件十分困难。

但是，SCD文件配置正确性的自动校核，尤其是过程层虚端子连接的正确性的自动校核对智能变电站的安全运行至关重要。

由于SCD 文件配置涉及环节多、技术门槛高，因此基于传统变电站的管理方式及技术手段已无法有效适用于智能变电站，在日常管理中逐渐暴露出以下的弊端：技术上如何保证SCD版本的一致性，如何实现SCD的可读性；管理上如何保证SCD版本的一致性、唯一性，如何保证获取的配置文件及资料性文件是最新版本。

为此，本文研究了智能变电站配置文件的管控方法，即集中管理区域内的SCD文件，严格从流程上控制SCD文件的入库和出库管理，自动对SCD文件进行图形化展示和差异比较，自动对SCD文件进行文件校核，以最大程度保障SCD的正确性，从而保障和提升智能变电站安全运行和管理水平。
