几个典型电路应用

可控硅-晶闸管的几种典型应用电路描述：ＳＣＲ半波整流稳压电源。

如图４电路，是一种输出电压为＋１２Ｖ的稳压电源。

该电路的特点是变压器Ｂ将２２０Ｖ的电压变换为低压（１６～２０Ｖ），采用单向可控硅ＳＣＲ半波整流。

ＳＣＲ的门极Ｇ从Ｒ１、Ｄ１和Ｄ２的回路中的Ｃ点取出约１３．４Ｖ的电压作为ＳＣＲ门阴间的偏置电压。

电容器Ｃ１起滤波和储能作用。

在输出ＣＤ端可获得约＋１２Ｖ的稳压。

晶闸管，又称可控硅（单向ＳＣＲ、双向ＢＣＲ）是一种４层的（ＰＮＰＮ）三端器件。

在电子技术和工业控制中，被派作整流和电子开关等用场。

在这里，笔者介绍它们的基本特性和几种典型应用电路。

１．锁存器电路。

图１是一种由继电器Ｊ、电源（＋１２Ｖ）、开关Ｋ１和微动开关Ｋ２组成的锁存器电路。

当电源开关Ｋ１闭合时，因Ｊ回路中的开关Ｋ２和其触点Ｊ－１是断开的，继电器Ｊ不工作，其触点Ｊ－２也未闭合，所以电珠Ｌ不亮。

一旦人工触动一下Ｋ２，Ｊ得电激活，对应的触点Ｊ－１、Ｊ－２闭合，Ｌ点亮。

此时微动开关Ｋ２不再起作用（已自锁）。

要使电珠Ｌ熄灭，只有断开电源开关Ｋ１使继电器释放，电珠Ｌ才会熄灭。

所以该电路具有锁存器（Ｊ－１自锁）的功能。

图２电路是用单向可控硅ＳＣＲ代替图１中的继电器Ｊ，仍可完成图１的锁存器功能，即开关Ｋ１闭合时，电路不工作，电珠Ｌ不亮。

当触动一下微动开关Ｋ２时，ＳＣＲ因电源电压通过Ｒ１对门极加电而被触发导通且自锁，Ｌ点亮，此时Ｋ２不再起作用，要使Ｌ熄灭，只有断开Ｋ１。

由此可见，图２电路也具有锁存器的功能。

图２与图１虽然都具有锁存器功能，但它们的工作条件仍有区别：（１）图１的锁存功能是利用继电器触点的闭合维持其Ｊ线圈和Ｌ的电流，但图２中，是利用ＳＣＲ自身导通完成锁存功能。

（２）图１的Ｊ与控制器件Ｌ完全处于隔离状态，但图２中的ＳＣＲ与Ｌ不能隔离。

所以在实际应用电路中，常把图１和图２电路混合使用，完成所需的锁存器功能。

２．单向可控硅ＳＣＲ振荡器。

图３电路是利用ＳＣＲ的锁存性制作的低频振荡器电路。

LM386低电压音频功率放大器的原理与典型应用电路一、原理1.放大器电路LM386的输入引脚，可以通过调整外部元件电路调整增益，增益范围从20倍到200倍。

放大器电路包括输入、放大和输出级，其中输入有一个偏置电压，可以控制输入信号的直流偏置点。

输入级接收输入信号，并经过放大级放大，通过负反馈控制放大倍数。

2.功率放大器电路功率放大器电路主要是通过电阻分压来控制放大倍数，输出级通过高频电容分离耦合，使得直流分量被滤除。

功率放大器电路接受放大器电路的输出信号，并经过功率放大，输出给负载。

同时，电路还包括一个输出级，用于调整输出电平。

1.单端输入单端输出应用该电路适用于将单声道音频信号放大输出。

其中输入端是音频信号源，通过输入电阻分压至适合的放大范围，然后接入LM386芯片的PIN3引脚。

通过调节电阻和电容，设定合适的放大倍数和频率响应。

最后，从PIN5引脚获得放大的单声道音频信号，通过耳机等设备输出。

2.双端输入单端输出应用该电路适用于将双声道音频信号混合后放大输出，适合于立体声音频放大。

首先，将左声道音频信号经由电容耦合至LM386芯片的PIN2引脚，右声道信号经由电阻耦合至PIN3引脚。

然后，将两路信号通过电流相加，通过Rf电阻反馈至OP-AMP的控制端，使得两路信号进行混音。

最后，调节电阻和电容，得到合适的增益和频率响应。

3.平衡差动输入双端输出应用该电路适用于将左右两个声道信号分别放大输出，实现立体声播放。

先将左声道信号通过电容耦合至LM386芯片的PIN2引脚，右声道信号经由电容耦合至PIN3引脚。

然后，将两路信号分别通过对应的电阻反馈至OP-AMP的控制端，使得两路信号分别放大输出。

最后，通过输出级的电容和电流限制等元件，实现双端输出。

总结：LM386低电压音频功率放大器的原理基于运放放大器设计，包括放大器电路和功率放大器电路。

典型应用电路有单端输入单端输出、双端输入单端输出和平衡差动输入双端输出等，分别适合不同的音频放大需求。

三极管的应用电路
三极管是一种常见的电子元件，其应用电路非常广泛。

以下是三极管的几个典型应用电路：
1. 放大电路：三极管可以作为放大器使用，将弱的信号放大为较大的信号。

常见的放大电路包括共射极放大电路、共集电极放大电路和共基极放大电路。

2. 开关电路：三极管也可以作为开关使用，将小电流控制大电流的开关行为。

常见的开关电路包括三极管开关电路和三极管触发电路。

3. 振荡电路：利用三极管的正反馈特性，可以构建振荡电路，产生正弦波或其他形式的波形信号。

4. 整流电路：三极管可以作为整流器使用，将交流信号转换为直流信号。

常见的整流电路包括半波整流电路和全波整流电路。

5. 电压稳压器：通过调整三极管的工作点，可以构建稳压电路，稳定输出电压。

6. 温度测量电路：三极管的基结电压会随温度的变化而变化，因此可以利用三极管构成的温度传感器测量温度。

7. 频率控制电路：由于三极管具有非线性特性，可以用于频率控制电路，例如频率合成电路、频率调制电路等。

总之，三极管的应用电路非常广泛，几乎涵盖了电子技术的各个领域。

时间继电器典型电路引言时间继电器是一种常用的自动控制装置，它通过控制电路的开关状态，实现对电器设备的定时控制。

时间继电器典型电路是指在实际应用中常见的时间继电器电路，本文将介绍几种常见的时间继电器典型电路及其工作原理。

一、基本的时间继电器电路1.1 延时断电电路延时断电电路是一种常见的时间继电器电路，它可以在设定的延时时间后自动切断电源。

该电路通常由一个计时电路、一个触发电路和一个继电器组成。

计时电路根据设定的延时时间生成一个脉冲信号，触发电路在接收到脉冲信号后将继电器切断电源。

这种电路常用于定时关闭设备或延时断电的场合，如定时关闭灯光或空调等。

1.2 延时通电电路延时通电电路是另一种常见的时间继电器电路，它可以在设定的延时时间后自动接通电源。

该电路通常由一个计时电路、一个触发电路和一个继电器组成。

计时电路根据设定的延时时间生成一个脉冲信号，触发电路在接收到脉冲信号后将继电器接通电源。

这种电路常用于定时启动设备或延时通电的场合，如定时启动电机或加热器等。

二、复杂的时间继电器电路2.1 循环定时电路循环定时电路是一种能够自动循环定时的时间继电器电路。

它通常由一个计时电路、一个触发电路和一个继电器组成。

计时电路可以设置循环定时的时间间隔，触发电路在每次计时结束后将继电器切断电源，并重新开始计时。

这种电路常用于循环控制设备的工作时间，如定时循环喷水或循环控制灯光的亮灭。

2.2 延时保持电路延时保持电路是一种能够在设定的延时时间内保持继电器状态的时间继电器电路。

它通常由一个计时电路、一个触发电路和一个继电器组成。

计时电路根据设定的延时时间生成一个脉冲信号，触发电路在接收到脉冲信号后将继电器切断电源，并在设定的延时时间内保持继电器状态。

这种电路常用于需要在设定的时间内保持继电器状态的场合，如延时断电后自动恢复电源。

三、时间继电器电路的工作原理时间继电器电路的工作原理是通过控制电路的开关状态，实现对电器设备的定时控制。

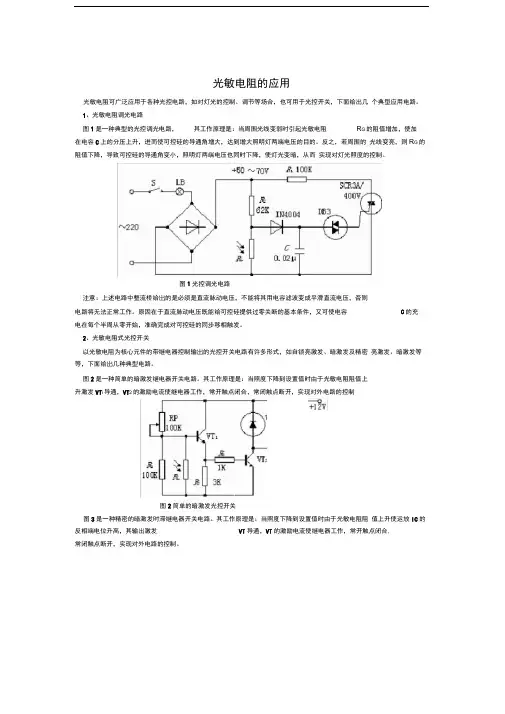

光敏电阻的应用光敏电阻可广泛应用于各种光控电路，如对灯光的控制、调节等场合，也可用于光控开关，下面给出几个典型应用电路。

1、光敏电阻调光电路图1是一种典型的光控调光电路，其工作原理是：当周围光线变弱时引起光敏电阻R G的阻值增加，使加在电容C上的分压上升，进而使可控硅的导通角增大，达到增大照明灯两端电压的目的。

反之，若周围的光线变亮，则R G的阻值下降，导致可控硅的导通角变小，照明灯两端电压也同时下降，使灯光变暗，从而实现对灯光照度的控制。

图1光控调光电路注意：上述电路中整流桥给岀的是必须是直流脉动电压，不能将其用电容滤波变成平滑直流电压，否则电路将无法正常工作。

原因在于直流脉动电压既能给可控硅提供过零关断的基本条件，又可使电容C的充电在每个半周从零开始，准确完成对可控硅的同步移相触发。

2、光敏电阻式光控开关以光敏电阻为核心元件的带继电器控制输岀的光控开关电路有许多形式，如自锁亮激发、暗激发及精密亮激发、暗激发等等，下面给岀几种典型电路。

图2是一种简单的暗激发继电器开关电路。

其工作原理是：当照度下降到设置值时由于光敏电阻阻值上升激发VT i导通，VT2的激励电流使继电器工作，常开触点闭合，常闭触点断开，实现对外电路的控制图2简单的暗激发光控开关图3是一种精密的暗激发时滞继电器开关电路。

其工作原理是：当照度下降到设置值时由于光敏电阻阻值上升使运放IC的反相端电位升高，其输出激发VT导通，VT的激励电流使继电器工作，常开触点闭合,常闭触点断开，实现对外电路的控制。

光敏电阻原理及应用简介1、 光敏电阻器是利用半导体 的光电效应 制成的一种电阻值随入射光的强弱而改 变的电阻器； 入射光强，电阻减小，入射光弱，电阻增大。

2、 结构。

光敏电阻器都制成薄片结构，以便吸收更多的光能。

当它受到光的照射时，半导体片(光 敏层)内就激发出电子 一空穴对，参与导电，使电路中电流增强。

为了获得高的灵敏度，光敏电 阻的电极常采用梳状图案， 它是在一定的掩膜下向光电导薄膜上蒸镀金或铟等金属形成的。

光敏电阻原理及应用大全 The Standardization Office was revised on the afternoon of December 13, 2020光敏电阻的应用光敏电阻可广泛应用于各种光控电路，如对灯光的控制、调节等场合，也可用于光控开关，下面给出几个典型应用电路。

1、光敏电阻调光电路图1是一种典型的光控调光电路，其工作原理是：当周围光线变弱时引起光敏电阻R G的阻值增加，使加在电容C上的分压上升，进而使可控硅的导通角增大，达到增大照明灯两端电压的目的。

反之，若周围的光线变亮，则R G的阻值下降，导致可控硅的导通角变小，照明灯两端电压也同时下降，使灯光变暗，从而实现对灯光照度的控制。

图1光控调光电路注意：上述电路中整流桥给出的是必须是直流脉动电压，不能将其用电容滤波变成平滑直流电压，否则电路将无法正常工作。

原因在于直流脉动电压既能给可控硅提供过零关断的基本条件，又可使电容C的充电在每个半周从零开始，准确完成对可控硅的同步移相触发。

2、光敏电阻式光控开关以光敏电阻为核心元件的带继电器控制输出的光控开关电路有许多形式，如自锁亮激发、暗激发及精密亮激发、暗激发等等，下面给出几种典型电路。

图2是一种简单的暗激发继电器开关电路。

其工作原理是：当照度下降到设置值时由于光敏电阻阻值上升激发VT1导通，VT2的激励电流使继电器工作，常开触点闭合，常闭触点断开，实现对外电路的控制。

图2 简单的暗激发光控开关图3是一种精密的暗激发时滞继电器开关电路。

其工作原理是：当照度下降到设置值时由于光敏电阻阻值上升使运放IC的反相端电位升高，其输出激发VT导通，VT的激励电流使继电器工作，常开触点闭合，常闭触点断开，实现对外电路的控制。

图3精密的暗激发光控开关光敏电阻原理及应用简介1、光敏电阻器是利用的制成的一种电阻值随入射光的强弱而改变的电阻器；入射光强，电阻减小，入射光弱，电阻增大。

2、结构。

史上最全的运放典型应用电路及分析运放（Operational Amplifier，简称OP-AMP）是一种非常重要的电子元件，被广泛应用于各种电路中。

它具有高增益、输入阻抗高、输出阻抗低和大动态范围等特点，适用于信号放大、滤波、求和、差分运算等各种应用。

下面将介绍几个常见的运放典型应用电路。

1. 基本运算放大器（Inverting amplifier）电路：该电路是运放最基本的应用之一，用于放大信号。

它的输入信号通过一个电阻连接到运放的一个输入引脚（负输入端），另一个输入引脚通过一个反馈电阻与输出端相连。

这样，在负输入端和输出端之间形成一个负反馈回路。

根据负反馈原理，输入信号被放大后反馈到负输入端，并与输入信号相位反向，达到放大输入信号的效果。

2. 非反转放大器（Non-inverting amplifier）电路：与基本运算放大器相比，非反转放大器电路在输入信号的反馈上有所不同。

在该电路中，输入信号直接连接到运放的一个输入引脚（正输入端），另一个输入引脚通过一个电阻与负电源端相连。

输出信号通过一个反馈电阻连接到正输入端。

这样，输出信号经过反馈后加入到正输入端，与输入信号相位相同，实现了对输入信号的放大。

3.滤波电路：运放可用于构建各种滤波电路，如低通滤波器、高通滤波器和带通滤波器等。

滤波器根据频率的不同选择性地削弱或放大信号的不同频段。

例如，低通滤波器能够削弱高频信号，使得输出信号更加接近原始信号的低频部分。

4.增益控制电路：运放可以用于实现可变增益放大器。

通过调节输入信号与反馈电阻之间的比例关系，可以实现对输出信号的不同放大倍数的控制。

这种电路广泛应用于音频设备、通信系统等领域。

5.比较器电路：利用运放的比较特性，可以将其应用为比较器。

比较器通过将待测信号与参考电压进行比较，并给出一个高低电平作为输出信号。

这种电路广泛应用于电压比较、开关控制、实现零点检测等场景。

总而言之，运放的应用非常广泛，可以根据不同的需求设计出各种典型电路。

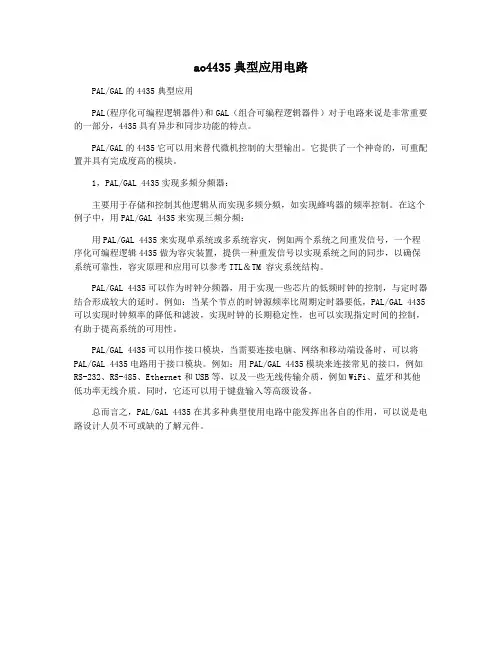

ao4435典型应用电路
PAL/GAL的4435典型应用
PAL(程序化可编程逻辑器件)和GAL（组合可编程逻辑器件）对于电路来说是非常重要的一部分，4435具有异步和同步功能的特点。

PAL/GAL的4435它可以用来替代微机控制的大型输出。

它提供了一个神奇的，可重配置并具有完成度高的模块。

1，PAL/GAL 4435实现多频分频器：
主要用于存储和控制其他逻辑从而实现多频分频，如实现蜂鸣器的频率控制。

在这个例子中，用PAL/GAL 4435来实现三频分频：
用PAL/GAL 4435来实现单系统或多系统容灾，例如两个系统之间重发信号，一个程序化可编程逻辑4435做为容灾装置，提供一种重发信号以实现系统之间的同步，以确保系统可靠性，容灾原理和应用可以参考TTL＆TM 容灾系统结构。

PAL/GAL 4435可以作为时钟分频器，用于实现一些芯片的低频时钟的控制，与定时器结合形成较大的延时。

例如：当某个节点的时钟源频率比周期定时器要低，PAL/GAL 4435可以实现时钟频率的降低和滤波，实现时钟的长期稳定性，也可以实现指定时间的控制，有助于提高系统的可用性。

PAL/GAL 4435可以用作接口模块，当需要连接电脑、网络和移动端设备时，可以将PAL/GAL 4435电路用于接口模块。

例如：用PAL/GAL 4435模块来连接常见的接口，例如RS-232、RS-485、Ethernet和USB等，以及一些无线传输介质，例如WiFi、蓝牙和其他低功率无线介质。

同时，它还可以用于键盘输入等高级设备。

总而言之，PAL/GAL 4435在其多种典型使用电路中能发挥出各自的作用，可以说是电路设计人员不可或缺的了解元件。

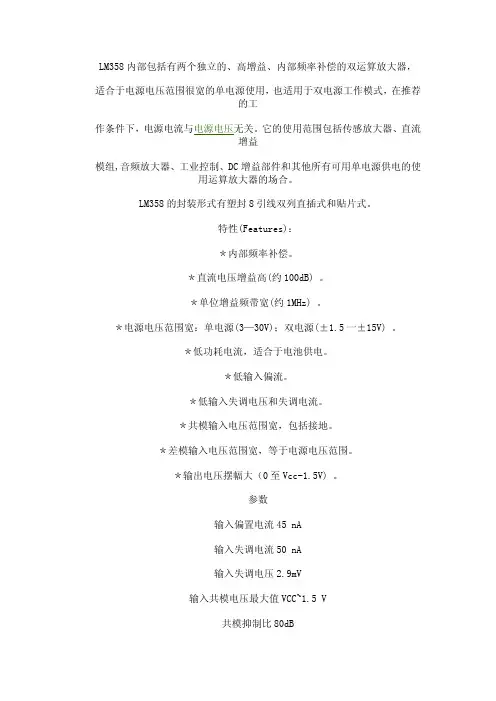

LM358内部包括有两个独立的、高增益、内部频率补偿的双运算放大器，适合于电源电压范围很宽的单电源使用，也适用于双电源工作模式，在推荐的工作条件下，电源电流与电源电压无关。

它的使用范围包括传感放大器、直流增益模组,音频放大器、工业控制、DC增益部件和其他所有可用单电源供电的使用运算放大器的场合。

LM358的封装形式有塑封8引线双列直插式和贴片式。

特性(Features)：＊内部频率补偿。

＊直流电压增益高(约100dB) 。

＊单位增益频带宽(约1MHz) 。

＊电源电压范围宽：单电源(3—30V)；双电源(±1.5一±15V) 。

＊低功耗电流，适合于电池供电。

＊低输入偏流。

＊低输入失调电压和失调电流。

＊共模输入电压范围宽，包括接地。

＊差模输入电压范围宽，等于电源电压范围。

＊输出电压摆幅大（0至Vcc-1.5V) 。

参数输入偏置电流45 nA输入失调电流50 nA输入失调电压2.9mV输入共模电压最大值VCC~1.5 V共模抑制比80dB电源抑制比100dB图1 DIP塑封引脚图引脚功能图2 圆形金属壳封装管脚图图3 内部电路原理图图4 直流耦合低通RC有源滤波器图5 LED驱动器图6 TTL驱动电路图7 RC有源带通滤波器图8 Squarewave振荡器图9 滞后比较器图10 带通有源滤波器图11 灯驱动程序图12 电流监视器图13 低漂移峰值检测器图14 电压跟随器图15 功率放大器外围电路图16 电压控制振荡器VCO图17 固定电流源图18 脉冲发生器图19 交流耦合反相放大器图20 交流耦合非反相放大器图21 可调增益仪表放大器图22 直流放大器图23脉冲发生器图24 桥式电流放大器图25 引用差分输入信号图26 直流差动放大器。

数字电路应用举例数字电路是电子技术中的一种重要应用，广泛应用于计算机、通信设备、嵌入式系统等领域。

下面列举了十个数字电路的应用举例，以帮助读者更好地理解数字电路的实际应用。

1. 门禁系统：门禁系统是数字电路的一个典型应用。

通过数字电路中的逻辑门和触发器等元件，可以实现对门禁系统的控制和管理。

例如，当输入正确的密码或刷卡信息时，门禁系统可以打开门禁，允许进入；反之，如果输入错误的密码或刷卡信息，门禁系统则保持关闭状态。

2. 家庭安防系统：家庭安防系统利用数字电路中的传感器、比较器和控制器等元件，实现对家庭的安全监控和报警。

例如，当家庭安防系统检测到入侵者时，传感器会将信号传递给比较器，比较器通过数字电路的逻辑运算判断是否触发报警器，从而实现家庭的安全保护。

3. 数字计数器：数字计数器是一种常见的数字电路应用。

通过数字电路中的计数器元件，可以实现对输入信号的计数和显示。

例如，电子计算器中的计数器模块可以实现对用户输入的数字进行计数，并在显示屏上显示计数结果。

4. 时钟电路：时钟电路是数字电路中的一个重要应用。

通过数字电路中的振荡器、分频器和计数器等元件，可以实现对时钟信号的生成和分配。

例如，计算机中的时钟电路可以提供稳定的时钟信号，用于同步计算机内各个元件的工作。

5. 数字编码器：数字编码器是数字电路的一种应用。

通过数字电路中的编码器元件，可以将输入的模拟信号或数字信号转换为对应的数字编码输出。

例如，音频编码器可以将模拟音频信号转换为数字编码输出，用于数字音频的传输和处理。

6. 数据选择器：数据选择器是数字电路中常见的应用之一。

通过数字电路中的选择器元件，可以实现对多个输入信号中的某个信号进行选择输出。

例如，多路数据选择器可以根据控制信号的不同，选择不同的输入信号输出到目标设备。

7. 信号转换器：信号转换器是数字电路的一种常见应用。

通过数字电路中的转换器元件，可以实现不同类型信号之间的转换。

例如，模数转换器可以将模拟信号转换为数字信号，用于数字信号的处理和传输。

一．电路的基本概念及规律·例题分析例1 来自质子源的质子(初速度为零)，经一加速电压为800kV的直线加速器加速，形成电流强度为1mA的细柱形质子流．已知质子电荷e=1．60×10-19C，这束质子流每秒打到靶上的质子数为______．假定分布在质子源到靶之间的加速电场是均匀的，在质子束中与质子源相距l和4l的两处，各取一段极短的相等长度的质子流，其中的质子数分别为n1和n2,则：n1/ n2 =分析：设质子源到靶之间均匀的加速电场强度为E，则在相距l与4l两处与质子源的电势差分别为：U1=El，U2=4El．令质子通过这两处的速度分别为v1、v2，由电场力的功与电荷动能变化的关系，即qU=mv2/2, v2=2v1在这两处取极短的相等一段长度，可以认为其间质子的速度大小不变，因此要求满足条件n1eSv1=n2eSv2．所以在这两极短长度的质子流中含有的质子数之比为n1/ n2 = v1/v2=2例2 如图11-1所示的电路中，三个电阻的阻值相等，电流表A1、A2和A3的内电阻均可忽略，它们的示数分别为I1、I2和I3，则I1∶I2∶I3=______∶______∶______．分析从左到右把电阻两端记为a、b、c、d，该电路中共有三条支线：第一支线由a点经A2到c点，再经R到d点；第二支线由a点经A2到c点，经R到b点，经A3到d点；第三支线由a点经R到b点，再经A3到d点．因此，画出的等效的电路如图11-2所示．不计电流表内电阻时，三个电阻并联．设总电流为I，则通过每个电阻的电流，I1`. I2`. I3` 相等，均为I/3过其中，电流表A1测量的是总电流，即I1=I．电流表A2测量的是流过上面两支路中的电流，即I2=I1`+I2`=2I/3，电流表测量两支路中的电流，即I3=I2`+I3`=2I/3 ，所以I1：I2：I3 = I= 3∶2∶2．例3 如图11-3所示，在输入电压U恒定的电路上，将用电器L接在A、B两端时消耗的功率是9W，将它接在较远的CD两端时消耗的功率是4W，则AC、BD两根输电线上消耗的功率为[]A．1W B．2W C．5W D．13W分析设用电器电阻为R，接在AB和CD两端时的电压分别为U和U′，由P=U2/R=9W，P`=U`2/R=4W，得U`=2U/3。

三极管常用电路1.三极管偏置电路_固定偏置电路如上图为三极管常用电路中的固定偏置电路：Rb的作用是用来控制晶体管的基极电路Ib,Ib称为偏流，Rb称为偏流电阻或偏置电阻.改变Rb的值，就可以改变Ib的大小。

图中Rb固定,称为固定偏置电阻。

这种电路简单,使用元件少,但是由于晶体管的热稳定性差,尽管偏置电阻Rb固定，当温度升高时,晶体管的Iceo急剧增加,使Ie也增加,导致晶体管工作点发生变化.所以只有在温度变化不大，温度稳定性不高的场合才用固定偏置电路2。

三极管偏置电路_电压负反馈偏置电路如上图为三极管常用电路中的电压负反馈偏置电路：晶体管的基极偏置电阻接于集电极。

这个电路好象与固定偏置电路在形式上没有多大差别,然而正是这一点,恰恰起到了自动补偿工作点漂移的效果。

从图中可见,当温度升高时,Ic增大，那么Ic上的压降也要增大,使得Uce下降,通过Rb,必然Ib也随之减小,Ib的减小导致Ic的减小，从而稳定了Ic,保证了Uce基本不变。

这个过程，称为负反馈过程，这个电路就是电压负反馈偏置电路。

2.三极管偏置电路_分压式电流负反馈偏置电路如上图为三极管常用电路中的分压式电流负反馈偏置电路:这个电路通过发射极回路串入电阻Re和基极回路由电阻R1,R2的分压关系固定基极电位以稳定工作点,称为分压式电流负反馈偏置电路。

下面分析工作点稳定过程。

当温度升高,Iceo增大使Ic增加。

Ie也随之增加。

这时发射极电阻Re上的压降Ue=Ie*Re 也随之升高。

由于基极电位Ub是固定的,晶体管发射结Ube=Ub—Ue，所以Ube必然减小,从而使Ib减小,Ic和Ie也就减小了。

这个过程与电压负反馈类似,都能起到稳定工作点的目的.但是,这个电路的反馈是Ue=Ie ＊Re,取决于输出电流,与输出电压无关，所以称电流负反馈。

在这个电路中,上，下基极偏置电阻R1,R2的阻值适当小些,使基极电位Ub主要由它们的分压值决定。

发射极上的反馈电阻Re越大，负反馈越深，稳定性越好。

fod8342 典型应用电路在典型应用电路中，以下是一些常见的电路和相关参考内容：1. 电源电路- 直流电源电路：由变压器、整流电路和滤波电路组成，用来提供恒定的直流电源。

其中，变压器将交流电压转换为合适的电压、整流电路将交流电转换为直流电、滤波电路去除输出中的纹波。

- 开关电源：由输入滤波电路、功率因数校正电路、变换器和输出整流滤波电路组成，主要用于电子设备的变压、变频和直流电源转换。

2. 放大电路- 信号放大电路：包括放大器、差分放大电路和运算放大器等。

放大器可以将小信号放大到一定的幅度以供后续处理，例如声音放大器。

- 电源放大电路：将小信号放大到功率级别的电路，如功放电路，常用于音响设备或电视机中。

3. 滤波电路- 无源滤波器：由电容、电感和电阻组成，常见的类型有低通滤波器、高通滤波器和带通滤波器。

无源滤波器主要用于对信号进行频率的选择性放大或削弱。

- 主动滤波器：主要由放大器、运算放大器和电容等元件组成，能够对信号进行放大和选择性滤波。

4. 比较电路- 比较器电路：将两个电压进行比较，输出一个高电平或低电平的电路。

常用于数字电路的门电路或电压控制器中。

- 正弦波比较器电路：将输入正弦波与参考正弦波进行比较，输出一个脉冲的电路。

在调制解调器和数码通信中常用。

5. 倍压电路- 电压倍增电路：通过电感和电容的阻抗性质，将输入电压放大到两倍或更高的倍数。

- 电荷泵电路：通过二极管、电容和开关，将输入电压提升到更高的电压。

6. 时序电路- 时钟电路：根据时钟信号的计时方式，可以分为同步时钟和异步时钟等，用于同步各个电子元件之间的动作。

- 计数器电路：能够对输入信号的频率进行计数，常见的有二进制计数器、BCD计数器等。

7. 可调电路- 电压调节器：能够提供稳定的输出电压，例如线性稳压器和开关稳压器。

- 频率调节器：能够调节输入信号的频率，例如VCO（电压控制振荡器）和PLL（锁相环）等。

8. 信号转换电路- 模数转换电路：将模拟信号转换为数字信号的电路，例如ADC（模数转换器）。

动态电路的应用
动态电路的应用非常广泛，以下是一些典型的应用：
1. 计算机内存和处理器：动态随机存取存储器（DRAM）是
计算机内存的主要类型，广泛应用于个人电脑、服务器和其他电子设备中。

处理器中的缓存也使用了动态电路。

2. 数字信号处理：动态电路在数字信号处理中被广泛使用，例如数字滤波器、快速傅立叶变换（FFT）等。

3. 通信系统：动态电路在无线通信系统、移动通信设备、调制解调器等中扮演重要角色。

4. 显示和影像设备：液晶显示器（LCD）和有机发光二极管（OLED）等显示设备中的动态电路能够控制像素的亮度和颜色。

5. 传感器和测量设备：动态电路在传感器和测量设备中可以用于信号处理和条件控制。

6. 电源管理：动态电路可以用于电源管理电路中的开关调节器、直流-直流转换器、功率因数校正等。

7. 汽车电子：动态电路被广泛应用于汽车中的电子系统，包括发动机控制、安全系统、信息娱乐系统等。

总的来说，动态电路的应用领域非常广泛，几乎涵盖了所有需要信号处理和条件控制的电子设备和系统。

红外对管的典型应用电路红外对管是一种常见的红外接收器件，广泛应用于红外遥控、红外测距、红外反射传感等领域。

本文将介绍红外对管的典型应用电路。

一、红外对管的基本原理红外对管是一种具有红外敏感元件的光电转换器件。

它的工作原理基于红外光的吸收和转换。

当红外光照射到红外对管上时，红外光被红外敏感元件吸收，并产生电流信号。

通过对这个电流信号的处理和分析，可以实现对红外光的检测和测量。

红外对管的典型应用电路主要包括信号检测电路、放大电路、滤波电路以及输出电路等部分。

1. 信号检测电路红外对管的信号检测电路主要用于检测红外光的存在与否。

它通常由一个光敏二极管和一个电阻组成。

当红外光照射到光敏二极管上时，光敏二极管产生电流，通过电阻产生的电压信号可以检测到红外光的存在。

2. 放大电路红外对管输出的电流信号比较微弱，需要经过放大电路进行放大。

放大电路通常采用运放作为放大元件，通过调节运放的增益大小，可以实现对红外光信号的放大。

3. 滤波电路由于红外对管对其他频段的光也有一定的响应，为了减少干扰和提高检测精度，需要在电路中加入滤波电路。

滤波电路可以通过选择合适的滤波器件，如电容、电感等，来滤除非红外光信号。

4. 输出电路红外对管经过信号检测、放大和滤波等处理后，最终需要输出一个电压或电流信号。

输出电路可以根据具体的应用需求选择合适的电路设计，如电压输出、电流输出或开关输出等。

三、红外对管的典型应用场景1. 红外遥控红外对管广泛应用于遥控器中，用于接收和解码遥控器发送的红外信号。

当用户按下遥控器上的按键时，遥控器会发送一个特定的红外信号，红外对管接收到这个红外信号后，将其转换为电信号，通过解码电路解码后，可实现对电视、空调、音响等家电的遥控操作。

2. 红外测距红外对管还可以用于测量物体的距离。

通过发射红外光，并接收反射回来的红外光，可以计算出物体与红外对管的距离。

这种红外测距技术被广泛应用于自动门、机器人导航、智能驾驶等领域，实现对物体距离的快速测量和定位。

TL431典型应用电路本文主要介绍TL431的典型应用电路,主要包括恒压电路,恒流电路,可控分流电路以及在开关电源设计中的应用,TL431的基础知识请参考本站文章:TL431引脚,参数,工作原理及特点介绍.这里就不再多述.1、恒压电路应用图2：恒压电路前面提到TL431的内部含有一个2.5V的基准电压，所以当在REF端引入输出反馈时，器件可以通过从阴极到阳极很宽范围的分流，控制输出电压。

如上图所示，当R1和R2的阻值确定后，两者对Vo的分压引入反馈，若Vo增大，反馈量增大，TL431的分流也就增加，从而又导致Vo下降。

显见，这个深度的负反馈电路必然在VI等于基准电压处稳定，此时Vo=（1+R1/R2）Vref。

选择不同的R1和R2的值可以得到从2.5V到36V范围内的任意范围电压输出，特别地，当R1=R2时，Vo=5V。

需要注意的是，在选择电阻时必须保证TL431工作的必要条件，就是通过阴极的电流要大于1mA。

当然，这个电路并不太实用，但它很清晰地展示了该器件的工作原理在应用中的方法。

将这个电路稍加改动，就可以得到在很多实用的电源电路，如图3，4图3：大电流的分流稳压电路图5：精密5V稳压器2、恒流电路应用由前面的例子我们可以看到，器件作为分流反馈后，REF端的电压始终稳定在2.5V，那么接在REF端和地间的电阻中流过的电流就应是恒定的。

利用这个特点，可以将TL431应用很多恒流电路中。

图5：精密恒流源如图5是一个实用的精密恒流源电路。

原理很简单，不在聱述。

但值得注意的是，TL431的温度系数为300ppm/℃，所以输出恒流的温度特性要比普通镜象恒流源或恒流二极管好的多，因而在应用中无需附加温度补偿电路。

下面就介绍一个用该器件为传感器电桥提供恒定偏流的电路，如图6图6：恒定偏流电路这是一个已连成桥路的传感器的前级处理电路。

Vref/R2的值应设为电桥工作所必要的恒定电流，该电流值通常会由传感器制造商提供。

ad623典型应用电路
AD623是一款低成本、高性能的仪表放大器，常用于放大微小信号并提高信噪比。

其典型应用电路包括以下几种：
1. 温度传感器信号放大电路：将温度传感器输出的微弱信号放大，提高信噪比，以便更好地进行温度测量和控制。

2. 压力传感器信号放大电路：将压力传感器输出的微弱信号放大，提高信噪比，以便更好地进行压力测量和控制。

3. 激光测距信号放大电路：将激光测距传感器输出的微弱信号
放大，提高信噪比，以便更好地进行距离测量和控制。

4. 心电信号放大电路：将心电传感器输出的微弱信号放大，提
高信噪比，以便更好地进行心电监测和诊断。

5. 脑电信号放大电路：将脑电传感器输出的微弱信号放大，提
高信噪比，以便更好地进行脑电监测和诊断。

以上是AD623典型应用电路的几种示例，当然还有其他应用场景，可以根据实际需要进行选择和设计。

- 1 -。
