新建南京至安庆铁路一标段一分部DK208+145~DK217+734 区段内路基的过轨预埋、综合接地预埋较复杂,区间路基过轨共22 处,站场过轨14 处,过轨专业含通信、信号、电力、接触网变电等,通信、信号专业预埋内径ψ 100m m 涂塑钢管,电力专业采用内径ψ120mm 涂塑钢管,接触网变电采用内径ψ 120mm 非磁性管,还包含相配套的电缆井施工等。
综合接地系统是将沿着铁路线路两侧不同用途和不同电压的电气化、电力、通信、信号设备及其他金属构筑物的地线有机、合理的结合起来进入贯通地线,以保证客运专线各系统、各设备之间实现等电位连接,减少不同设备、不同系统之间存在的电位差及可能造成的人身和设备的安全隐患(尤其是信号和接触网专业)。
1、《铁路综合接地图》图号:通号(2009) 9301;2、《高速铁路接触网立柱基础及拉线基础构造及安装图》 (图号:叁化(2010) 1176);3、《铁路路基电缆槽》 (图号:通路(2008) 8401);4、宁安(三院)施路变-502 变更设计说明;5、铁道第三勘察设计院集团有限公司下发:三设地路函 (2011) 223 号文6、国家和铁道部现行设计规范及施工规范;7、我公司拥有的科技成果、工法成果、施工技术、管理水平以及类似工程施工经验;1、设计情况根据设计情况过轨管数分为2 根、3 根、4 根、6 根、8 根等,过轨专业的不同采用的管道材质不同,过轨数量不同采用不同型号的电缆井,过轨1-6 根采用Ⅰ型电缆井,7-8 根采用Ⅱ型电缆井,电缆井的净距不宜小于5m。
过轨管内均预穿直径4mm 铁线2 根,两端各预留1m,并用油麻或软布封堵。
Ⅰ型电缆井及Ⅱ型电缆井详图:Ⅰ型电缆井:附注:1、I 型电缆井适用于通信、信号线缆单独过轨及敷设余长和牵引供电线缆上网及过轨。
2、电缆 (长*宽*深),壁厚 200mm。
3、电缆井连接电缆槽的两侧壁靠近线路侧设开口以便沟通两侧电缆槽,另挂钩以便悬挂非过轨或余长线缆。
目录一、编制依据 (2)二、实行范围 (2)三、施工时机 (2)四、总体实行方案 (3)(一)、综合接地总体原则 (3)(二)、重要材料选取及说明 ······················错误!未定义书签。
(三)、施工工艺流程及操作要点 (6)(四)、桥梁综合接地技术规定 (17)(五)、路基综合接地技术规定 (19)(六)、车站范围综合接地技术规定 (22)(七)、贯通地线的重要埋设工序和工艺 (24)(八)、相关专业接入综合接地系统的重要地线种类 (25)(九)、施工注意事项 (26)五、对不同地段的施工界面的描述(暂行) (29)(一)路基 (29)(二)桥梁 (30)六、质量、安全及环保措施 (32)xx客专综合接地实行方案一、编制依据及原则1.1 铁路工程建设通用参考图(铁路综合接地系统)(通号【2023】9301)。
1.2 客运专线综合接地技术实行办法(暂行)(铁集成【2023】220号)。
1.3xx客运专线接触网基础、综合接地预埋技术交底会议纪要。
1.4 铁路信号设备雷电及电磁兼容综合防护实行指导意见(铁运【2023】26号)。
1.5铁路防雷、接地设计专业分工及文献编制研讨会议纪要(鉴信【2023】96号)。
1.6 xx客运专线站前接口工程施工图技术交底。
1.7 GB/T19001--2023质量标准体系、GB/T24001-1996环境管理体系和GB/T28001-2023职业健康安全标准。
二、实行范围DKxx+xxx~DKxx+xx段综合接地工程,其中涉及线路、轨道、站场、桥梁、房建、通信、信号、电力、电气化、车辆、给排水、电磁兼容等专业的综合接地。
三、施工时机与站前工程同步实行。
XXXXXX局哈大客运专线XXXXXXX标项目经理部综合接地电阻检测施工组织设计编制:审核:审批:XXXXX哈大客运专线XXXXXX标项目经理部二0一0年五月二十五日目录一、编制依据 (1)二、工程概况 (1)三、人员设备配置 (2)1、接地检测组织机构图 (2)2、人员和检测设备配置 (2)四、工期要求 (3)五、接地电阻检测方案 (3)5.1接地电阻测试仪规格及性能 (3)5.1.1 ZC-8型 (3)5.1.2 ZC29B-2型 (4)5.2接地电阻测量时的接线方式 (4)5.3施工方法 (5)六、接地电阻测试的技术要求 (6)七、检测中注意事项 (7)八、接地电阻导通的测试 (7)8.1 贯通性测试仪器 (8)QJ44直流双臂电桥 (8)8.2 施工方法 (8)8.2.1、使用方法 (8)8.2.2、连通性检测结果的判定 (9)8.2.3、检测中应注意事项 (10)8.2.4、墩身电阻导通的测试 (11)8.2.4、箱梁电阻导通的测试 (12)一、编制依据1、《客运专线综合接地技术实施办法》铁集成[2006]220号2、《无砟轨道后张法预应力混凝土简支箱梁(双线)》通桥(2008)2322A3、《CRTS Ⅰ型板式无砟轨道时速300-350公里客运专线铁路》通线(2008)23014、《桥梁综合接地及预埋综合管线孔洞通用图》哈大客专沈哈施(接口)025、哈大公司相关技术文件二、工程概况本管段起讫里程为D1KXXX+XXX~D1KXXX+XXX ,全长24.5Km,段内主要工程内容:特大桥2座XXXkm,其中XXXX号特大桥XXXm,XXXX特大桥XXXkm;区间路基4段及站场路基1段,全长XXXkm。
箱型桥涵XXX座。
桥梁的桩基础在每根桩中应有一根接地钢筋,桩中的接地钢筋在承台中应环接,桥墩中应有两根接地钢筋一端与承台中的环接钢筋相连另一端与顶帽处的接地端子相连,施工时,先按照桩基础钢筋的位置布置承台的钢筋并焊接,再布置墩身的两根接地用结构钢筋并焊接,在每个桩基础桥墩垂直于线路方向的某一侧,距地面-200mm处,设一个不锈钢接地端子(常水位时水中墩除外),供测试之用。
高铁隧道综合接地施工方案目录一、准备的依据和原则1二、实施范围1三项总体实施方案1(一世)综合接地的总则原则1(二)主要材料选择及说明2㈢施工工艺及操作要点3(四)桥梁综合接地技术要求8(五)隧道综合接地技术要求11(六)施工注意事项14四、质量安全环保措施14(一世)质量措施14(二)安全措施14㈢环保措施15隧道综合接地专项方案一、编制依据和原则1.1 铁路工程建设总参考图(铁路综合接地系统)(证号[2009]9301)。
1.2 西城客运专线前接口工程施工图技术交底。
二、实施范围DgK281+156.33~DgK278+523段综合接地工程。
三、总体实施方案(一)全面接地的总体原则(1)混凝土浇筑前,桥梁各部分的接地连接、接地极处理等综合接地系统的实施,以及直通线的敷设、连接等综合接地系统的实施过程中,应有监督工程师确认质量,监督侧站并保存证书,并检查批准。
反映在。
⑵综合接地系统主要由贯通地线、接地体、水平连接线、分支引出线和接地端子组成。
(3)综合接地系统采用沿全线及沿线敷设两根直通地线的方法。
穿地线采用耐腐蚀、符合环保要求的铜截面为70mm 2的导电聚合物铜电缆。
穿线地线敷设在走线槽内时,必须采取防沙措施。
⑷贯穿地线全程电气连接,保证贯穿地线的接地电阻不大于1Ω。
桥段接地体按照“所涉及的接地极、接地钢筋和连接钢筋应充分利用桥内非预应力结构钢筋”的原则设置,并连接贯通地桥内采用非预应力结构钢筋。
,达到良好的接地效果。
当接地电阻不符合要求时,应另设接地极。
⑸为防止对预应力钢筋的影响,预应力钢筋不宜接入综合接地系统。
⑹距离接触网带电体5m内的金属构件、需要接地的设施设备、线路两侧20m内的铁路机房接地装置应接入综合接地系统。
(二)主要材料的选择和说明1、通过地线:⑴环保性能应符合国家有关土壤环境质量规定的要求。
⑵应具有良好的导电性和安全性。
设计截面积70mm 2 对应的电阻值应符合《电缆导体》(GB/T3956)的相关规定。
XXXXXX局哈大客运专线XXXXXXX标项目经理部综合接地电阻检测施工组织设计编制:审核:审批:XXXXX哈大客运专线XXXXXX标项目经理部二0一0年五月二十五日目录一、编制依据 (1)二、工程概况 (1)三、人员设备配置 (2)1、接地检测组织机构图 (2)2、人员和检测设备配置 (2)四、工期要求 (3)五、接地电阻检测方案 (3)5.1接地电阻测试仪规格及性能 (3)5.1.1 ZC-8型 (3)5.1.2 ZC29B-2型 (4)5.2接地电阻测量时的接线方式 (4)5.3施工方法 (5)六、接地电阻测试的技术要求 (6)七、检测中注意事项 (7)八、接地电阻导通的测试 (7)8.1 贯通性测试仪器 (8)QJ44直流双臂电桥 (8)8.2 施工方法 (8)8.2.1、使用方法 (8)8.2.2、连通性检测结果的判定 (9)8.2.3、检测中应注意事项 (10)8.2.4、墩身电阻导通的测试 (11)8.2.4、箱梁电阻导通的测试 (12)一、编制依据1、《客运专线综合接地技术实施办法》铁集成[2006]220号2、《无砟轨道后张法预应力混凝土简支箱梁(双线)》通桥(2008)2322A3、《CRTS Ⅰ型板式无砟轨道时速300-350公里客运专线铁路》通线(2008)23014、《桥梁综合接地及预埋综合管线孔洞通用图》哈大客专沈哈施(接口)025、哈大公司相关技术文件二、工程概况本管段起讫里程为D1KXXX+XXX~D1KXXX+XXX ,全长24.5Km,段内主要工程内容:特大桥2座XXXkm,其中XXXX号特大桥XXXm,XXXX特大桥XXXkm;区间路基4段及站场路基1段,全长XXXkm。
箱型桥涵XXX座。
桥梁的桩基础在每根桩中应有一根接地钢筋,桩中的接地钢筋在承台中应环接,桥墩中应有两根接地钢筋一端与承台中的环接钢筋相连另一端与顶帽处的接地端子相连,施工时,先按照桩基础钢筋的位置布置承台的钢筋并焊接,再布置墩身的两根接地用结构钢筋并焊接,在每个桩基础桥墩垂直于线路方向的某一侧,距地面-200mm 处,设一个不锈钢接地端子(常水位时水中墩除外),供测试之用。
《输电线路接地电阻测试施工方案》一、项目背景随着电力系统的不断发展和扩大,输电线路的安全稳定运行至关重要。
接地电阻是衡量输电线路接地系统性能的重要指标之一,它直接关系到线路在遭受雷击等故障情况下的安全性能。
为确保输电线路的可靠运行,需要对其接地电阻进行定期测试和维护。
本次施工方案旨在规范输电线路接地电阻测试的操作流程,提高测试的准确性和可靠性,为输电线路的安全运行提供有力保障。
二、施工步骤1. 施工准备(1)组织施工人员进行技术交底,明确测试目的、方法和注意事项。
(2)准备测试所需的仪器设备,包括接地电阻测试仪、测试线、接地棒等,并确保其性能良好、校准合格。
(3)对施工现场进行勘察,确定测试点的位置和数量,清理测试点周围的障碍物。
2. 测试方法选择根据输电线路的实际情况,选择合适的接地电阻测试方法。
常用的测试方法有三极法和四极法。
(1)三极法:将电流极和电压极分别布置在接地装置的两侧,通过测量电流极和电压极之间的电位差和流过接地装置的电流,计算接地电阻值。
(2)四极法:在三极法的基础上,增加一个辅助电极,用于消除测试引线间的互感影响,提高测试精度。
3. 测试操作(1)按照选定的测试方法,将测试仪器的接线正确连接到接地装置和测试电极上。
(2)设置测试参数,如测试电流、频率等。
(3)启动测试仪器,进行接地电阻测试。
在测试过程中,应注意观察测试仪器的显示值,确保测试数据的稳定性和准确性。
(4)记录测试数据,包括测试时间、测试地点、测试方法、测试结果等。
4. 数据分析与处理(1)对测试数据进行分析,判断接地电阻是否符合设计要求和相关标准。
(2)如果接地电阻不符合要求,应分析原因,并采取相应的整改措施,如增加接地极数量、改善接地体的敷设方式等。
(3)对整改后的接地装置进行再次测试,直至接地电阻符合要求。
三、材料清单1. 接地电阻测试仪:性能稳定、精度高,具备多种测试功能。
2. 测试线:长度适中、绝缘良好,能够满足测试要求。

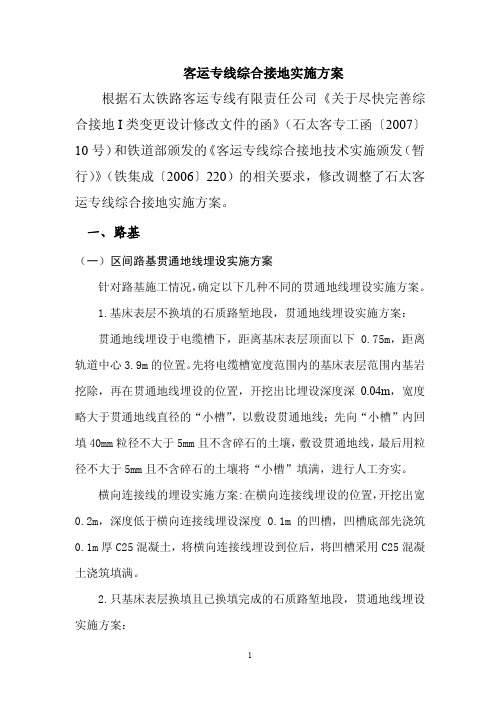

客运专线综合接地实施方案根据石太铁路客运专线有限责任公司《关于尽快完善综合接地I类变更设计修改文件的函》(石太客专工函〔2007〕10号)和铁道部颁发的《客运专线综合接地技术实施颁发(暂行)》(铁集成〔2006〕220)的相关要求,修改调整了石太客运专线综合接地实施方案。
一、路基(一)区间路基贯通地线埋设实施方案针对路基施工情况,确定以下几种不同的贯通地线埋设实施方案。
1.基床表层不换填的石质路堑地段,贯通地线埋设实施方案:贯通地线埋设于电缆槽下,距离基床表层顶面以下0.75m,距离轨道中心3.9m的位置。
先将电缆槽宽度范围内的基床表层范围内基岩挖除,再在贯通地线埋设的位置,开挖出比埋设深度深0.04m,宽度略大于贯通地线直径的“小槽”,以敷设贯通地线;先向“小槽”内回填40mm粒径不大于5mm且不含碎石的土壤,敷设贯通地线,最后用粒径不大于5mm且不含碎石的土壤将“小槽”填满,进行人工夯实。
横向连接线的埋设实施方案:在横向连接线埋设的位置,开挖出宽0.2m,深度低于横向连接线埋设深度0.1m的凹槽,凹槽底部先浇筑0.1m厚C25混凝土,将横向连接线埋设到位后,将凹槽采用C25混凝土浇筑填满。
2.只基床表层换填且已换填完成的石质路堑地段,贯通地线埋设实施方案:贯通地线埋设于电缆槽下,距离基床表层顶面以下0.75m,距离轨道中心3.9m的位置。
采用机械切槽,将电缆槽宽度范围内的基床表层切除,在贯通地线埋设的位置,开挖出比埋设深度深0.04m,宽度略大于贯通地线直径的“小槽”,以敷设贯通地线;先向“小槽”内回填40mm粒径不大于5mm且不含碎石的土壤,敷设贯通地线,最后用粒径不大于5mm且不含碎石的土壤将“小槽”填满,进行人工夯实。
横向连接线的埋设实施方案:在横向连接线埋设的位置,采用机械切槽切出宽0.2m,深度低于横向连接线埋设深度0.1m的凹槽,清除凹槽边缘松动的填料,凹槽底部先浇筑0.1m厚C25混凝土,将横向连接线埋设到位后,将凹槽采用C25混凝土浇筑填满。
新建铁路西成客运专线西安至江油段(陕西境内)XCZQ-8标段阜川隧道出口综合接地专项方案中国铁建编制:____________审核:____________审批:____________中铁二十局西成客专项目部二0—三年十二月一编制依据及原则................................................ 1.二实施范围...................................................... 1.三总体实施方案.................................................. 1.㈠综合接地总体原则.......................................... 1.㈡主要材料选取及说明 (2)㈢施工工艺流程及操作要点 (3)㈣桥梁综合接地技术要求 (8)㈤隧道综合接地技术要求 (11)㈥施工注意事项 (14)四质量、安全及环保措施 (15)㈠质量措施 (15)㈡安全措施 (15)㈢环保措施 (16)隧道综合接地专项方案一、编制依据及原则1.1铁路工程建设通用参考图(铁路综合接地系统)(通号【2009】9301)。
1.2西成客运专线站前接口工程施工图技术交底。
二、实施范围DgK281 + 156.33- DgK278+523段综合接地工程。
三、总体实施方案㈠综合接地总体原则⑴在混凝土灌注前,桥梁各部的接地连接和接地极处理以及贯通线敷设和连接等综合接地系统的实施过程中,均应有监理工程师进行质量确认、旁站监理及留证,并在检验批上得到反映。
⑵综合接地系统主要由贯通地线、接地体、横向连接线、分支引接线、接地端子组成。
⑶综合接地系统采用沿铁路全线上、下行敷设两根贯通地线方式,贯通地线采用铜截面为70mm勺耐腐蚀并符合环保要求的导电高分子铜缆。
贯通地线敷设于电缆槽中时,必须采取砂防护措施。
第七章质量目标和保证措施及已完工程和设备的保护措施7.1质量目标确保全部工程质量全面达到国家及铁道部客运专线工程质量验收标准,并满足设计速度开通要求。
对路基工程、桥涵工程、隧道工程、轨道工程等按客运专线工程质量验收标准的要求进行检测;工程一次验收合格率达到100%。
7.2质量保证体系图7.2-1 质量保证体系7.2.1质量管理组织机构指挥部根据ISO9001(2000版)质量保证体系管理模式,建立健全以指挥长为第一责任人的工程质量管理领导小组,建立指挥部、各项目部、工区、施工队四级质量管理体系,从组织保证、思想保证、制度保证、施工质量保证、质量检查保证、经济保证、质量信息诸方面建立完善的质量保证体系,详见图7.2.1-1。
图7.2.1-1 质量管理组织机构7.2.2主要职能部门及人员的质量职责指挥部根据项目的特点设置满足项目管理要求的职能部门,明确各部门及人员的职责,在进行质量控制时必须严格按照相应的职责实行层层负责制,同时将奖罚与质量责任挂勾。
各部门定期召开质量碰头会议,指出施工中存在的问题,并明确是哪个部门的责任,由谁负责落实,在下期会议中要对上期会议提出的问题进行跟踪,做到有问题随时解决问题。
各部门职责见表7.2.2-1。
表7.2.2-1 主要部门及人员质量职责表7.3质量保证措施7.3.1原材料质量控制措施路基施工过程中选用合格的各类原材料。
改良原料土采用强风化软质砂岩,控制破碎粒径;改良剂采用磨细石灰或水泥。
对级配碎石的集料按规定频度、方法取样进行试验,确认其级配、压碎值、有机物和硫酸盐含量是否满足技术规范要求;拌合用水洁净、不含有害物质,对水源按《铁路工程水质分析规程》(TB10104-2003)的要求进行试验,并报监理工程师批准。
7.3.2路基工程质量保证措施7.3.2.1路基试验段根据本工程特征及填料特性,选择适宜的施工季节进行路堤填筑,配备挖、装、运、平、碾专项施工机械,组织匹配合理、配套完整、现场施工有序的机械化施工,并严格按四区段八流程施工工艺水平分层碾压施工。
XXXXXX局哈大客运专线XXXXXXX标项目经理部综合接地电阻检测施工组织设计编制:审核:审批:XXXXX哈大客运专线XXXXXX标项目经理部二0一0年五月二十五日目录一、编制依据 (1)二、工程概况 (1)三、人员设备配置 (2)1、接地检测组织机构图 (2)2、人员和检测设备配置 (2)四、工期要求 (3)五、接地电阻检测方案 (3)5.1接地电阻测试仪规格及性能 (3)5.1.1ZC-8型 (3)5.1.2ZC29B-2型 (4)5.2接地电阻测量时的接线方式 (4)5.3施工方法 (5)六、接地电阻测试的技术要求 (6)七、检测中注意事项 (7)八、接地电阻导通的测试 (7)8.1 贯通性测试仪器 (8)QJ44直流双臂电桥 (8)8.2 施工方法 (8)8.2.1、使用方法 (8)8.2.2、连通性检测结果的判定 (9)8.2.3、检测中应注意事项 (10)8.2.4、墩身电阻导通的测试 (11)8.2.4、箱梁电阻导通的测试 (12)一、编制依据1、《客运专线综合接地技术实施办法》铁集成[2006]220号2、《无砟轨道后张法预应力混凝土简支箱梁(双线)》通桥(2008)2322A3、《CRTS Ⅰ型板式无砟轨道时速300-350公里客运专线铁路》通线(2008)23014、《桥梁综合接地及预埋综合管线孔洞通用图》哈大客专沈哈施(接口)025、哈大公司相关技术文件二、工程概况本管段起讫里程为D1KXXX+XXX~D1KXXX+XXX ,全长24.5Km,段内主要工程内容:特大桥2座XXXkm,其中XXXX号特大桥XXXm,XXXX特大桥XXXkm;区间路基4段及站场路基1段,全长XXXkm。
箱型桥涵XXX座。
桥梁的桩基础在每根桩中应有一根接地钢筋,桩中的接地钢筋在承台中应环接,桥墩中应有两根接地钢筋一端与承台中的环接钢筋相连另一端与顶帽处的接地端子相连,施工时,先按照桩基础钢筋的位置布置承台的钢筋并焊接,再布置墩身的两根接地用结构钢筋并焊接,在每个桩基础桥墩垂直于线路方向的某一侧,距地面-200mm处,设一个不锈钢接地端子(常水位时水中墩除外),供测试之用。
预应力混凝土简支箱梁每个梁端上埋设8个桥隧型接地端子,分别埋设在梁底处2个,与墩身顶帽预埋接地端子连通;两侧电力电缆槽内各埋设1个;两侧防护墙内各埋设1个,埋设在简支梁的小里程端;电缆槽两侧A竖墙各埋设1个,接地端子顶面与竖墙混凝土面平齐。
三、人员设备配置1、接地检测组织机构图2、人员和检测设备配置人员和检测设备配置如下:四、工期要求1、D1Kxxx+xxx~D1Kxxx+xxx区段:2010年6月1日~2010年6月30日。
2、D1Kxxx+xxx~D1K476+xxx区段:2010年6月2日~2010年6月30日。
五、接地电阻检测方案5.1接地电阻测试仪规格及性能5.1.1 ZC-8型1、使用温湿度:温度-20℃至50℃;湿度≤95%;2、准确度:3%;3、摇把转速:每分钟120转。
4、倾斜影响:向任一方倾斜5°,指示值的改变不超过准确度的50%。
5、外磁场影响:对外磁场强度为0.4KA/m时,由此引起指示值的变化不大于基准值的1.5%。
7、绝缘电阻值:在温度为室温,相对温度不大于75%情况下,不小于20MΩ。
8、绝缘强度:仪表线路与外壳的电压试验为500V。
5.1.2 ZC29B-2型1、使用温湿度:温度-20℃至40℃;湿度≤80%;2、检验温湿度:温度23℃±5℃;湿度≤75%;3、准确度:3%;4、摇把转速:每分钟150转。
5、倾斜影响:向任一方倾斜5°,指示值的改变不超过准确度的50%。
6、外磁场影响:对外磁场强度为0.4KA/m时,仪表指示值的改变不超过准确度的100%。
7、绝缘电阻值:在温度为室温,相对温度不大于75%情况下,不小于30MΩ。
8、绝缘强度:线路与外壳间的绝缘能承受50Hz的正弦波交流电压1KV历时一分钟。
5.2接地电阻测量时的接线方式接地电阻测量时的接线方式(如下图所示):5.3施工方法1、沿被测接地极E′使电位探棒P′和电流探棒C′依直线彼此相距20m,且电位探棒P′系在E′和C′之间。
2、E端钮接5m导线,P端钮接20m导线,C端钮接40m导线。
3、将仪表放置水平后检查检流计是否指零,否则可将零位调正器调节零位。
4、将“倍率标度”置于最大倍率慢慢转动发电机的摇把,同时旋动电位器刻度盘,使检流计指针指“0”。
5、当检流计的指针接近平衡时,加快发电机摇柄转速,使其达到每分钟150转。
再转动电位器刻度盘,使检流计平衡,此时刻度盘的读数乘以倍率档即为被测接地电阻数值。
6、当刻度盘读数小于1时应将倍率开关置于较小倍率,重新调整高强度盘以得正确读数。
7、当测量接地电阻时,应将2个E端钮的连接片打开(如下图),分别用导线联接到被测接地体上,以消除测量时联结导线电阻的附加误差。
六、接地电阻测试的技术要求1、接地电阻测试仪应放置在离测试点1 ~3m 处,放置应平稳,便于操作。
2、每个接线头的接线柱都必须接触良好,连接牢固。
3、两个接地极插针应设置在离待测接地体左右( 分别为20m 和40m 的位置) ;即如果用一条直线将两插针连接,则待测接地体应基本在这条直线上。
4、不得用其他导线代替随仪表配置来的5m 、20m 、长的纯铜导线。
5、如果以接地电阻测试仪为圆心.则两插针与测试仪之间的夹角最小不得小于120 °,更不可同方向设置。
6、两插针设置的土质必须坚实,不能设置在泥地、回填土、树根旁、草丛等位置。
7、雨后连续7 个晴天后才能进行接地电阻的测试。
8、待测接地体应先进行除锈等处理,以保证可靠的电气连接。
9、七、检测中注意事项1、缓慢转动手柄,若检流表指针从中间的0 平衡点迅速向右偏转,说明原量程挡位选择过大,可将挡位选择到× 1 挡位,如偏转方向如前,可将挡位选择转到×0.1 挡位。
2、如果缓慢转动手柄时,检流表指针跳动不定,说明两接地插针设置的地而土质不密实或有某个接头接触点接触不良,此时应重新检查两插针设置的地面或各接头。
3、当检流表指针缓慢移到0 平衡点时,才能加快仪表发电机的手柄,手柄额定转速为150 转/分。
严禁在检流表指针仍有较大偏转时加快手柄的旋转速度。
4、禁止在有雷电或被测物带电时进行测量。
5、进行测量时,要清除接地线上的油漆和铁锈,减小E—E′端线上的接触电阻。
6、测量时应把仪表放平稳,不使仪表摇晃,以使检流计指针平稳地指向“0”。
7、仪表运输须小心轻放,避免剧烈动震动。
8、对接地电阻测量值偏大处,应进行多次重新接线测量复核,确保测量无误。
八、接地电阻导通的测试路基段不进行连通检测。
仅测接触网基础的接地电阻。
8.1 贯通性测试仪器QJ44直流双臂电桥电桥主要性能1、准确度等级:0.2级。
2、使用温度范围:5~45℃3、有效量程:0.0001~11欧姆4、准确度:电桥在环境温度为20℃±10℃,相对湿度小于80%的条件下,在基本量限内,允许测量误差为:|△| ≤а% Rmax(允许误差为滑线读数刻度4小格)。
а…………………………………准确度等级(0.2级)Rmax…………………………电桥读数的满刻度(Ω)5、内附晶体管检流计,具有足够的灵敏度。
在基本量限内,当滑线读数盘刻度变化4小格,检流计指针偏离零位不小于1格。
6、电桥的工作电源为1.5V~2V(内附电源为1.5V1号手电筒电池4节并联),晶体管检流计工作电源为6F22、9V(2节并联)。
8.2 施工方法8.2.1 、使用方法1、在电池盒内,装入1.5V1号手电筒电池4~6节并联使用和2节6F22、9V并联使用,此时电桥就能正常工作。
如用外接直流电源1.5~2V 时,电池盒内的1.5V电池,应预先全部取出。
2、“B1”开关扳到通位置,等稳定后(约5分钟),调节检流计指针在零位。
3、灵敏度旋钮放在最低位置。
4、将被测电阻,按四端连接法,接在电桥相应的C1、P1、P2、C2的接线柱上。
如下图所示,AB之间为被测电阻。
5、估计被测电阻值大小,选择适当倍率位置,先按“G”按钮,再按“B”按钮,调节步进读数和滑线读数,使检流计指针在零位上。
如发现检流计灵敏度不够,应增加其灵敏度,移动滑线盘4小格,检流计指针偏离零位约1格,就能满足测量要求。
在改变灵敏度时,会引起检流计指针偏离零位,在测量之前,随时都可以调节检流计零位。
被测电阻按下式计算:被测电阻值=倍率读数×(步进读数+滑线读数)被测电阻范围与倍率位置选择按下表:倍率×100×10×1×0.1×0.01被测电阻范围(Ω)1.1~110.11~1.10.011~0.110.0011~0.0110.00001~0.0011 8.2.2、连通性检测结果的判定综合接地连通检测是判定被测专用接地结构钢筋是否连通并满足通流要求。
方法是按设计文件,首先核定计算被测连接通路的计算电阻值,再进行实体检测,实测值与计算值的电阻值在一个数量级上,可认定综合接地连通设置是合格的,大于计算值量极为不合格。
一般连通电阻值都在千分之几欧姆以下。
其中:综合接地连通计算值的记取,是按用做综合接地结构钢筋的电阻率除以截面积,再乘以连接长度而得。
即:R计=(ρ/S)×L其中:R计……计算电阻ρ……金属铁的电阻率S……用于综合接地连接的结构钢筋截面积(一般为φ16)L……用于接地极连通的结构钢筋连接长度8.2.3、检测中应注意事项(1)、连通检测时因连通电阻很小,大都在十的负三次方数量级以下,因此检测所得到的数值必须考虑检测表线电阻和表笔等接触电阻对检测值的影响。
实测连通电阻值应为:R实=R测-R线-2R笔其中:R实……实际连通电阻值R测……测试连通电阻值R线……检测表线的电阻值R笔……检测表笔的电阻值表线电阻和表笔等接触电阻值之和(R线+2R笔)测试方法,将C1、P1、C2、P2引出的四根导线端表笔短接,读取表盘数值,即为所需结果。
严禁将C1、P1接线柱短接,再引出单根线接至端子,同样C2、P2也不允许这样接线。
(2)、因导通性测试所测电阻值较小,测量值受温度影响较大,所以在每批测试或是在温度环境发生较大变化时,及时对表线电阻和表笔电阻及进行测量修正,确保所测结果精确。
(3)、连通检测精度很高,检测前应用φ16的钢筋做模拟检测,掌握不同长度钢筋的电阻值、钢筋间达通电阻值、绑扎点达通电阻值。
以便分析连通检测结果,正确填写出检测结论。
8.2.4、墩身电阻导通的测试接好测试仪器后,准确测量“接地端子A”与“接地端子B”之间阻值并且记录,测量结果如小于1Ω则“接地端子A”与“接地端子B”之间导通良好。
