电流的磁场ppt课件

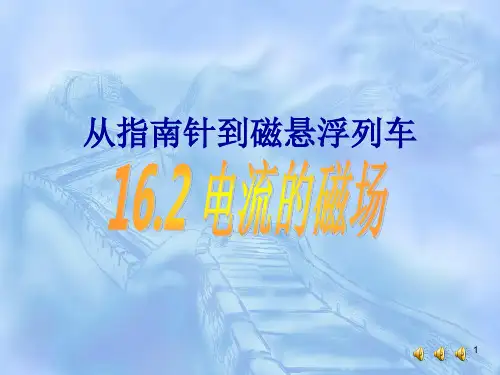

从指南针到磁悬浮列车
1
电磁起重机
电磁起重机可 以产生强大的磁 性，来回搬运物 品.
2
一、磁与电的关系
1、（图16-7） 中的各种电器，它 们均用到了磁，可 是这些磁都离不开 电。
磁与电有什么关 系呢？
2、带电体与磁体有一些相似的性质(如:电荷间的作用规律 和磁极间的作用规律), 这些相似是一种巧合,还是有内在的 联系呢? 最先揭示这些现象的是丹麦物理学家奥斯特1820 年在一次实验中的偶然发现……
发现了电流磁效应,从而证明了电和磁能相互转化，
这为电磁学的发展打下基础。
4
二 .奥 斯 特 实 验
5
1、奥斯特实验现象
接通电路，导线中有电流通过，小磁针发生偏转; 断开电路，导线中没有电流通过，小磁针不发生偏转.
2、实验表明：
通电导体周围存在磁场。 通电导体周围的磁场方向与电流方向有关。
6
三、通电螺线管的磁场
→右手安培定则
用右手握着螺线管，
让四指弯曲，
跟螺线管中的电流方向 一致，
N
I
S
I
则大拇指所指的一端就
是螺线管的N极。
11
12
五、练习:
1.标出螺线管的N、S极.
2.标出螺线管中电流的方向.
S
N
3.根据图中所给的条件，画出螺线管的绕法.
13
能够吸引钉子的电磁铁
14
六、探究电磁铁 通过刚才的短片，同学们能够提出什么问题呢？
请同学们完成课本103页图 16-9实验，回答下列问题：
现象： 通电螺线管周围存在着 磁 场 ， a端的小磁针N极被 吸引（排斥） ， b端的小磁针N极被 排斥（吸引） ， 这说明
如果改变螺线管中的电流方向，螺线管的 N、S极会发生改变吗？
1
电磁起重机
电磁起重机可 以产生强大的磁 性，来回搬运物 品.
2
一、磁与电的关系
1、（图16-7） 中的各种电器，它 们均用到了磁，可 是这些磁都离不开 电。
磁与电有什么关 系呢？
2、带电体与磁体有一些相似的性质(如:电荷间的作用规律 和磁极间的作用规律), 这些相似是一种巧合,还是有内在的 联系呢? 最先揭示这些现象的是丹麦物理学家奥斯特1820 年在一次实验中的偶然发现……
发现了电流磁效应,从而证明了电和磁能相互转化，
这为电磁学的发展打下基础。
4
二 .奥 斯 特 实 验
5
1、奥斯特实验现象
接通电路，导线中有电流通过，小磁针发生偏转; 断开电路，导线中没有电流通过，小磁针不发生偏转.
2、实验表明：
通电导体周围存在磁场。 通电导体周围的磁场方向与电流方向有关。
6
三、通电螺线管的磁场
→右手安培定则
用右手握着螺线管，
让四指弯曲，
跟螺线管中的电流方向 一致，
N
I
S
I
则大拇指所指的一端就
是螺线管的N极。
11
12
五、练习:
1.标出螺线管的N、S极.
2.标出螺线管中电流的方向.
S
N
3.根据图中所给的条件，画出螺线管的绕法.
13
能够吸引钉子的电磁铁
14
六、探究电磁铁 通过刚才的短片，同学们能够提出什么问题呢？
请同学们完成课本103页图 16-9实验，回答下列问题：
现象： 通电螺线管周围存在着 磁 场 ， a端的小磁针N极被 吸引（排斥） ， b端的小磁针N极被 排斥（吸引） ， 这说明
如果改变螺线管中的电流方向，螺线管的 N、S极会发生改变吗？
电流的磁场.pptx
【磁悬浮列 车】
【工作原磁理极】间的相互作用力
16.2 电流的磁场
• 用什么方法证明通电导体周围有磁场？
【回顾】为什么无论怎样转动指南针，它的磁
针总会指向一个特定的方向呢？如果 它的指针发生了偏转说明什么？
一、如何研究通电导线周围的磁场呢
结论： 1.通电导体周围存在着磁场。 2.电流的磁场方向和电流的方向有关。
电流周围存在磁场的现象称为电 流的磁效应，是丹麦的物理学家奥斯 特在1820年首先发现的，揭示了磁的 电本质，使本来孤立的电和磁统一了 起来，为电磁学的发展迈出了关键的 一步。
你能设法增强电流周围磁场的强度吗？
二、通电螺线管周围的磁场
【思考】 1、怎样知道通电螺线管周围的磁场分布？ 2、怎样判断通电螺线管周围各点的磁场方向？
1、通电螺线管的磁场特点
特征：通电螺线管外部磁场如同条形磁体，内部磁感线笔直 平行，磁场强弱均匀，且磁场方向与电流方向有关。 安培定则：右手握住螺线管，四指弯向螺线管中电流的环绕方 向，则大拇指所指的那端就是螺线管的北极。
练一练
例1、标出螺线管的N、S极。
S
N
例2、标出螺线管中电流的方向。
N
S
例3、标出电源的正负极(图中小磁针
静止)S
NS N
电源
例、如图所示，甲乙两个通电螺线管并排靠近放置，a、b 和c、d分别是接线端，电源的接线端为e、f，现将a、e用 导线连好。若接通电源后，甲乙互相吸引，你看应怎样连 接？
甲 N a
乙
SN
S
bc
defຫໍສະໝຸດ 【思考】通电螺线管如何能够吸引的更牢固
四、电磁铁
在通电螺线管研究的基础上，1825年英国人斯特金将通有电流的螺线管缠 绕在绝缘的铁棒上，发现螺线管的磁场大大增强，发明了更为实用电磁铁。
教科版九年级上册物理7.2电流的磁场课件21张PPT
他相信各种自然现象间存在联系。 经过长时间用实验寻找，在多次失败后， 1820年，奥斯特在课堂上做实验时发现 了电和磁之间的联系。
奥斯特这种善于发现问题，勇于进行 科学探索的精神值得大家学习； 我们 在日常生活中形成乐于探索自然界奥秘 的习惯。
演示2 一、奥斯特实验
（1）磁针会转动吗？ 改变电流的方向，观察磁针
你能用一个巧妙的方法把通电螺线管两端的 极性与其中的电流方向的关系表述出来吗？
猴子用右手把一个大螺线管 夹在腋下，说：如果电流沿 着我右臂所指的方向流动， N 极就在我的前方。
蚂蚁沿着电流方向绕 螺线管爬行，说：N 极就在我的左边。
三、安培定则
用右手握住螺线管，让四指指向螺线管中电 流的方向，则拇指所指的那端就是螺线管的 N极。
课堂练习 • 1、奥斯特实验说明 通电导线周围存在磁场
____;同时说明 磁场 方向与 电流 方向有关。
2.通电螺线管两端的极性跟 电流 方向有关.可以用 安培定则 来判断。
练一练
3．判断下面螺线管中的N极和S极：
S
N
N
S
4．判断螺线管中的电流方向：
N
S
练一练
5．根据小磁针静止时指针的指向，判断出电源 的正负极。
二、通电螺线管的磁场
1.与条形磁体的磁场相似. 2.极性与电流方向有关. 三、安培定则 用右手握住螺线管，让四指弯曲方向与螺 线管中电流方向一致，则大拇指所指的那 端就是螺线管的N极.
实验探究
实验一： 通电螺线管的磁场是什么样的？
把小磁针放到螺线管周围不同位置，观察磁针N极的 方向。
结合以上两个实验，对比右图可知：通电螺线 管的外部磁场与条形磁体的磁场相似。
实验探究 实验二：通电螺线管的极性与环绕螺线管的电
奥斯特这种善于发现问题，勇于进行 科学探索的精神值得大家学习； 我们 在日常生活中形成乐于探索自然界奥秘 的习惯。
演示2 一、奥斯特实验
（1）磁针会转动吗？ 改变电流的方向，观察磁针
你能用一个巧妙的方法把通电螺线管两端的 极性与其中的电流方向的关系表述出来吗？
猴子用右手把一个大螺线管 夹在腋下，说：如果电流沿 着我右臂所指的方向流动， N 极就在我的前方。
蚂蚁沿着电流方向绕 螺线管爬行，说：N 极就在我的左边。
三、安培定则
用右手握住螺线管，让四指指向螺线管中电 流的方向，则拇指所指的那端就是螺线管的 N极。
课堂练习 • 1、奥斯特实验说明 通电导线周围存在磁场
____;同时说明 磁场 方向与 电流 方向有关。
2.通电螺线管两端的极性跟 电流 方向有关.可以用 安培定则 来判断。
练一练
3．判断下面螺线管中的N极和S极：
S
N
N
S
4．判断螺线管中的电流方向：
N
S
练一练
5．根据小磁针静止时指针的指向，判断出电源 的正负极。
二、通电螺线管的磁场
1.与条形磁体的磁场相似. 2.极性与电流方向有关. 三、安培定则 用右手握住螺线管，让四指弯曲方向与螺 线管中电流方向一致，则大拇指所指的那 端就是螺线管的N极.
实验探究
实验一： 通电螺线管的磁场是什么样的？
把小磁针放到螺线管周围不同位置，观察磁针N极的 方向。
结合以上两个实验，对比右图可知：通电螺线 管的外部磁场与条形磁体的磁场相似。
实验探究 实验二：通电螺线管的极性与环绕螺线管的电
九年级上册 物理 课件 7.2 电流的磁场 12张PPT
N
S
S
N
甲
乙
N
S
S
N
丙
丁
通电螺线管的四种情况
N N
例1、如图所示，请根据电流方向标出螺线管外的磁感线方向，以及 小磁针的北极指向。
S
N
Nபைடு நூலகம்
分析思路 1、标出电流方向
：
；2、利用安培定则判断出螺线管的S、N极
；3、根据磁体外部磁场方向的规定标出磁感线方向
；4、根据小磁针在磁场中的受力方向或者磁极间的相
举一反三
如图所示，a、b、c三枚小磁针分别放在通电螺线管的正上方、管 内 和右侧．当这些小磁针静止时，小磁针N 极的指向是 ( ) A．a、b、c均向左 B．a、b、c均向右 C．a向左，b向右，c向右 D．a向右，b向左，c向右
奥斯特实验表明： 1、通电导体周围存在磁场； 2、通电导体周围的磁场方向与电流方向有关 。
互作用规律标出小磁针的N极。
例2、如图所示，在一根光滑的金属杆上有两根可以自由滑动的螺线管，当 接通电源后相互排斥，已知左边螺线管的左端为N极，请画出螺线管的绕线 。
N
SS
N
分析思路 ：
电源
1、根据磁极间的相互作用规律确定螺线管的 S、N极；
2、根据电源的正负极标出电流方向； 3、根据电流方向运用安培定则正确绕线 。
通电螺线管外部的磁场与条形磁体相似；它的 磁性有无可以通过电流的通断来控制；极性与电流方 向有关。
安培定则：用右手握螺线管，让四指弯向螺线管 中电流的方向，则大拇指所指的那一端就是螺线管的 N极。
谢谢
