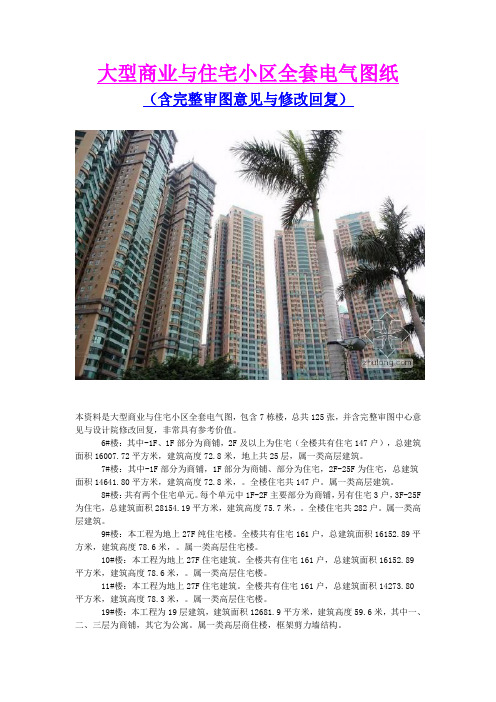

本资料是大型商业与住宅小区全套电气图，包含7栋楼，总共125张，并含完整审图中心意见与设计院修改回复，非常具有参考价值。
6#楼：其中-1F、1F部分为商铺，2F及以上为住宅（全楼共有住宅147户），总建筑面积16007.72平方米，建筑高度72.8米，地上共25层，属一类高层建筑。
7#楼：其中-1F部分为商铺，1F部分为商铺、部分为住宅，2F-25F为住宅，总建筑面积14641.80平方米，建筑高度72.8米，。
全楼住宅共147户。
属一类高层建筑。
8#楼：共有两个住宅单元。
每个单元中1F-2F主要部分为商铺，另有住宅3户，3F-25F 为住宅，总建筑面积28154.19平方米，建筑高度75.7米，。
全楼住宅共282户。
属一类高层建筑。
9#楼：本工程为地上27F纯住宅楼。
全楼共有住宅161户，总建筑面积16152.89平方米，建筑高度78.6米，。
属一类高层住宅楼。
10#楼：本工程为地上27F住宅建筑。
全楼共有住宅161户，总建筑面积16152.89平方米，建筑高度78.6米，。
属一类高层住宅楼。
11#楼：本工程为地上27F住宅建筑。
全楼共有住宅161户，总建筑面积14273.80平方米，建筑高度78.3米，。
属一类高层住宅楼。
19#楼：本工程为19层建筑，建筑面积12681.9平方米，建筑高度59.6米，其中一、二、三层为商铺，其它为公寓。
属一类高层商住楼，框架剪力墙结构。
电气设计范围：380/220配电系统，照明系统，建筑物防雷、接地系统及安全措施，火灾自动报警系统，漏电火灾报警系统，有线电视系统，光纤入户（FTTH）系统，可视对讲系统。
本设计不含小区及各单体建筑的监控系统，并不含住宅厨房燃气阀门联动控制系统。
对电梯机房等有特殊设备用房，仅预留配电箱并注明容量。
商铺等照明由二装设计施工。
用电负荷等级：消防类负荷一级负荷，商铺及住宅三级负荷。
详细内容>>>详细内容>>>。
本资料是大型小区住宅项目全套电气施工图纸（5栋楼含住宅，商业及办公），总共243张。
本工程由商业、办公楼（一单元）、住宅（二、三、四、五单元）及地下室车库三部分组成。
本工程为1#楼，总建筑面积19201.44m，建筑高度为42.9米，地下一层，地上十一层。
其中地下一层平时为商店，战时为二等人员掩蔽所。
地上一至二层为商业，三至十一层为办公。
属于一类高层建筑，框架剪力墙结构。
防火分类等级为一类，防火等级为一级。
本工程为2#住宅楼，建筑面积13991.65m，地下一层为储藏间，地下二层平时为储藏间，战时为二等人员掩蔽所。
共11层，一至二层为商铺，三至十一层为住宅。
建筑高度35.3m。
结构形式为剪力墙结构。
本工程为3#住宅楼，建筑面积12820.93m，地下二层平时为储藏间，战时为物资库。
地上18层均为住宅，建筑高度54m。
结构形式为剪力墙结构。
本工程为4#住宅楼，总建筑面积12820.93m^U2^U，地下二层平时为储藏间，战时为物资库。
地上18层均为住宅，建筑高度54m。
结构形式为剪力墙结构。
本工程为5#住宅楼，总建筑面积23018.79m，地下一层为储藏间，地下二层平时为储藏间，战时为物资库。
地上24层均为住宅，建筑高度72.3m，属于一类高层建筑，剪力墙结构。
防火分类等级为一类，防火等级为一级。
强电部分设计包含0.4/0.23KV配电系统、电力配电系统、照明系统、防雷接地系统及安全措施；弱电部分设计包含火灾漏电监控报警系统、综合布线系统、电话系统、网络系统、有线电视系统、安全防范系统（视频安防监控系统，入侵报警系统，可视对讲系统）、建筑设备监控系统、住宅弱电（电视，电话，网络）及人防电气设计。
2#首层插座平面图4#三～九层插座平面图5#一层插座平面图地下车库火灾自动报警平面图1#二层空调及电力平面图1#一层火灾自动报警平面图1#一层空调及电气干线平面图1#一层弱电平面图1#一层照明平面图1#配电系统图（六）。
