SATWE计算参数使用说明

总信息1、水平力与整体坐标夹角（度）：采用隐含值0，经计算后，当大于15度时，填入计算值重算。

2、混凝土容重：隐含值25。

构件自重计算梁板、梁柱重叠部分都未扣除，框架结构可行，剪力墙、板柱结构偏小。

3、钢材容重：隐含值78。

可行。

4、裙房层数：指地上的周边都有的群房。

当主体一面或多面无裙房时，风荷载需个案处理。

5、转换层所在层号：按自然层号填输，含地下室的层数。

6、地下室层数：按地下层数填输，当一面或多面临空时，填土侧压力需个案处理。

7、墙元细分控制最大控制长度：墙元长度太大则计算精度无法保证，可采用隐含值。

8、对所有楼层采用刚性楼板假定：位移计算时，不论是否开大洞或不规则，必须是刚性板假定。

内力计算时，则在任何情况下均不能设为刚性板。

9、墙元侧向节点信息：一般工程选“出口”，剪力墙数量多的高层结构宜选“内部”。

选“内部”时，计算精度会有一点点降低，但速度要快很多。

10、结构材料信息：共5个选项：钢筋砼结构；钢与砼混合结构；有填充墙钢结构；无填充墙钢结构；砌体结构。

按含义选取，砌体结构用于底框结构。

11、结构体系：按结构布置的实际状况确定。

共分：框架结构、框剪结构、框筒结构、筒中筒结构、板柱剪力墙结构、剪力墙结构、短肢剪力墙结构、复杂高层结构、砖混底框结构、共9种类型。

确定结构类型即确定与其对应的有关设计参数。

12、恒、活载计算信息：“不计算恒、活荷载”即计算竖向力。

“一次性加载”可用于多层。

“模拟施工荷载1” 用于高层结构计算，“模拟2”仅用于高层基础计算。

13、地震作用计算信息：共3个选项：不计算地震作用，很少出现；计算水平地震作用，用于6-8度区；计算水平和竖向地震作用，用于九度区。

风荷载信息1、地面粗糙度类别：分为A、B、C、D类。

C类是指有密集建筑群的城市市区；D类为有密集建筑群,且房屋较高的城市市区。

见《荷规》7.2.1条。

2、基本风压:风荷载基本值的重现期为50年一遇，《高规》3.2.2条规定：对于B级高度的高层建筑或特别重要的高层建筑,应采用100年一遇的风压值。

总信息 (4)水平力与整体坐标夹角 (4)混凝土容重 (5)钢材容重 (5)裙房层数 (5)转换层所在层号 (5)嵌固端所在层号 (6)地下室层数 (8)墙元细分最大控制长度 (8)弹性板细分最大控制长度 (8)转换层指定为薄弱层 (8)对所有楼层强制采用刚性楼板假定 (9)地下室强制采用刚性楼板假定 (9)墙梁跨中节点作为刚性楼板从节点 (10)计算墙倾覆力矩时只考虑腹板和有效翼缘 (11)弹性板与梁变形协调 (12)采用自定义构件施工次序 (12)结构材料信息 (13)结构体系 (13)恒活荷载计算信息 (13)施工次序 (15)风荷载计算信息 (16)地震作用计算信息 (16)结构所在地区 (17)特征值求解方式 (17)“规定水平力”的确定方式 (17)墙元侧向节点信息 (18)风荷载信息 (19)地面粗糙度类别 (19)修正后的基本风压 (19)X、Y向结构基本周期 (21)风荷载作用下结构的阻尼比 (22)承载力设计时风荷载效应放大系数 (22)用于舒适度验算的风压 (23)用于舒适度验算的结构阻尼比 (23)顺风向风振 (23)横风向风振 (24)扭转风振 (25)水平风体型系数 (25)设缝多塔背风面体形系数 (26)特殊风体型系数 (27)地震信息 (27)结构规则性信息 (27)设防地震分组 (28)设防烈度 (28)砼框架、剪力墙、钢框架抗震等级 (29)抗震构造措施的抗震等级 (30)中震（或大震）设计 (31)按主振型确定地震内力符号 (31)按抗规（6.1.3-3）降低嵌固端以下抗震构造措施的抗震等级 (32)程序自动考虑最不利水平地震作用 (32)斜交抗侧力构件方向附加地震数，相应角度 (32)考虑偶然偏心 (32)考虑双向地震作用 (33)计算振型个数 (34)重力荷载代表值的活载组合值系数 (34)周期折减系数 (35)结构的阻尼比 (35)特征周期、地震影响系数最大值、用于12层以下规则砼框架结构薄弱层验算的地震影响系数最大值（罕遇地震） (36)竖向地震参与振型数 (36)竖向地震作用系数底线值 (36)自定义地震影响系数曲线 (36)活荷信息 (37)柱墙、基础设计时活荷载 (37)梁活荷不利布置最高层号 (38)柱墙基础活荷载折减系数 (38)考虑结构使用年限的活荷载调整系数 (38)梁楼面活荷载折减设置 (38)调整信息 (39)梁端负弯矩调幅系数 (39)梁活荷载内力放大系数 (39)梁扭矩折减系数 (40)托墙梁刚度放大系数 (40)连梁刚度折减系数 (41)支撑临界角 (41)柱/墙实配钢筋超配系数 (41)中梁刚度放大系数 (42)梁刚度放大系数按2010规范取值 (42)砼矩形梁转T形（自动附加楼板翼缘） (43)部分框支剪力墙结构底部加强区剪力墙抗震等级自动提高一级 (43)调整与框支柱相连的梁内力 (43)框支柱调整系数上限 (44)抗规（5.2.5）调整 (44)弱/强轴方向动位移比例 (45)按刚度比判断薄弱层的方式 (45)指定薄弱层个数及相应的各薄弱层层号 (46)薄弱层地震内力放大系数、自定义调整系数 (46)全楼地震作用放大系数 (47)顶塔楼地震作用放大起算层号及放大系数 (47)设计信息 (49)结构重要性系数 (49)钢构件截面净毛面积比 (49)梁按压弯计算的最小轴压比 (49)考虑P-delta效应 (49)按高规或高钢规进行构件设计 (49)框架梁端配筋考虑受压钢筋 (49)结构中的框架部分轴压比限值按照纯框架结构的规定采用 (50)剪力墙构造边缘构件的设计执行高规7.2.16-4条的较高配筋要求 (50)当边缘构件轴压比小于抗规6.4.5条规定的限值时一律设置构造边缘构件 (51)按混凝土规范B.0.4条考虑柱二阶效应 (51)保护层厚度 (51)过渡层信息 (52)柱配筋计算原则 (52)梁柱重叠部分简化为刚域 (52)钢柱计算长度系数 (53)配筋信息 (54)墙竖向分布筋配筋率 (54)NSW层数和NSW配筋率 (55)箍筋间距 (55)结构底部需要单独指定墙竖向分布筋配筋率的层数NSW/配筋率 (55)梁抗剪配筋采用交叉斜筋方式时，箍筋与对角斜筋的配筋强度比 (55)采用冷轧带肋钢筋（需自定义） (55)荷载组合 (57)地下室信息 (57)土层水平抗力系数的比例系数（M值）/扣除地面以下几层的回填土约束 (57)外墙分布筋保护层厚度 (58)回填土容重、回填土侧压力系数 (59)室外地坪标高、地下水位标高 (59)室外地面附加荷载 (59)生成SATWE数据文件及数据检查 (60)保留用户自定义的柱、梁、支撑长度系数 (60)保留用户自定义的水平风荷载 (60)保留用户自定义的边缘构件信息 (60)剪力墙边缘构件的类型 (60)构造边缘构件尺寸 (60)生成用于定制计算书的荷载简图 (60)SATWE计算控制参数 (62)忽略数检警告信息 (62)刚心坐标、层刚度比计算 (62)形成总刚并分解 (62)结构地震作用计算 (62)结构位移计算 (62)全楼构件内力计算 (62)构件配筋及验算 (62)配筋起始/终止层 (62)层刚度比计算 (62)地震作用分析方法 (62)线性方程组解法 (62)位移输出方式 (62)总信息水平力与整体坐标夹角说明书：地震作用和风荷载的方向缺省是沿着结构建模的整体坐标系X轴和Y轴方向成对作用的。

SATWE参数设置一：总信息1、水平力与整体坐标夹角（度）：一般为缺省。

若地震作用最大的方向大于15度则回填。

2、混凝土容重（KN/m3）：砖混结构25 KN/m3，框架结构26KN/m3。

3、刚才容重（KN/m3）：一般情况下为78.0 KN/m3（缺省值）。

4、裙房层数：程序不能自动识别裙房层数，需要人工指定。

应从结构最底层起算（包括地下室），例如：地下室3层，地上裙房4层时，裙房层数应填入7。

5、转换层所在层号：应按PMCAD楼层组装中的自然层号填写，例如：地下室3层，转换层位于地上2层时，转换层所在层号应填入5.程序不能自动识别转换层，需要人工指定。

对于高位转换的判断，转换层位置以嵌固端起算，即以（转换层所在层号-嵌固端所在层号+1）进行判断，是否为3层或3层以上转换。

6、嵌固端所在层号：无地下室时输入1，有地下室时输入（地下室层数+1）。

7、地下室层数：根据实际情况输入。

8、墙元细分最大控制长度（m）：一般为缺省值1。

9、转换层指定为薄弱层：SATWE中转换层缺省不作为薄弱层，需要人工指定。

如需将转换层指定为薄弱层，可将此项打勾，则程序自动将转换层号添加到薄弱层号中，如不打勾，则需要用户手动添加。

此项打勾与在“调整信息”页“指定薄弱层号”中直接填写转换层层号的效果是完全一致的。

10、所有楼层强制采用刚性楼板假定：一般仅在计算位移比和周期比时建议选择。

在进行结构内力分析和配筋计算时不选择。

11、地下室强制采用刚性楼板假定：一般情况不选取，按强制刚性板假定时保留弹性板面外刚度考虑。

特别是对于板柱结构定义了弹性板3、6情况。

但已选择对所有楼层墙肢采用刚性楼板假定的话此条无意义。

12、墙梁跨中节点作为刚性楼板从节点：一般为缺省勾选。

不勾选的话位移偏小。

13、计算墙倾覆力矩时只考虑腹板和有效翼缘：应勾选，使得墙的无效翼缘部分内力计入框架部分，实现框架，短肢墙和普通强的倾覆力矩结果更合理。

14、弹性板与梁变形协调：相当于强制刚性板假定时保留弹性板面外刚度，自动实现梁板边界变形协调，计算结构符合实际受力情况，应勾选。

1、SATWE总信息（1）结构材料信息：按主体结构材料选择“钢筋混凝土结构”，如果是底框架结构要选择“砌体结构”。

（2）混凝土容重（KN/m3): Gc=27.00，一般框架取26～27，剪力墙取27～28，在这里输入的混凝土容重包含饰面材料。

（3）钢材容重（KN/m3):Gs＝78.00，当考虑饰面材料重量时，应适当增加数值。

（4）水平力的夹角（Rad):ARF＝0，一般取0度，地震力、风力作用方向反时针为正。

当结构分析所得的“地震作用最大的方向”>15度时，宜按照计算角度输入进行验算。

（5）地下室层数：MBASE＝1，定义与上部结构整体分析的地下室层数，无则填0 。

（6）竖向荷载计算信息：“模拟施工加载 1 ”，多层建筑选择“一次性加载”；高层建筑选择“模拟施工加载1 ”，高层框剪结构在进行上部结构计算时选择“模拟施工加载1 ”，但在计算上部结构传递给基础的力时应选择“模拟施工加载2”。

不计算竖向力：它的作用主要用于对水平荷载效应的观察和对比等。

-----一次性加载计算：主要用于多层结构，而且多层结构最好采用这种加载计算法。

因为施工的层层找平对多层结构的竖向变位影响很小，所以不要采用模拟施工方法计算。

-----模拟施工方法1加载：就是按一般的模拟施工方法加载，对高层结构，一般都采用这种方法计算。

但是对于“框剪结构”，采用这种方法计算在导给基础的内力中剪力墙下的内力特别大，使得其下面的基础难于设计。

于是就有了下一种竖向荷载加载法。

------模拟施工方法2加载：这是在“模拟施工方法1”的基础上将竖向构件（柱、墙）的刚度增大10倍的情况下再进行结构的内力计算，也就是再按模拟施工方法1加载的情况下进行计算，主要适用于高层框-剪结构。

采用这种方法计算出的传给基础的力比较均匀合理，可以避免墙的轴力远远大于柱的轴力的不和理情况。

由于竖向构件的刚度放大，使得水平梁的两端的竖向位移差减少，从而其剪力减少，这样就削弱了楼面荷载因刚度不均而导致的内力重分配，所以这种方法更接近手工计算。

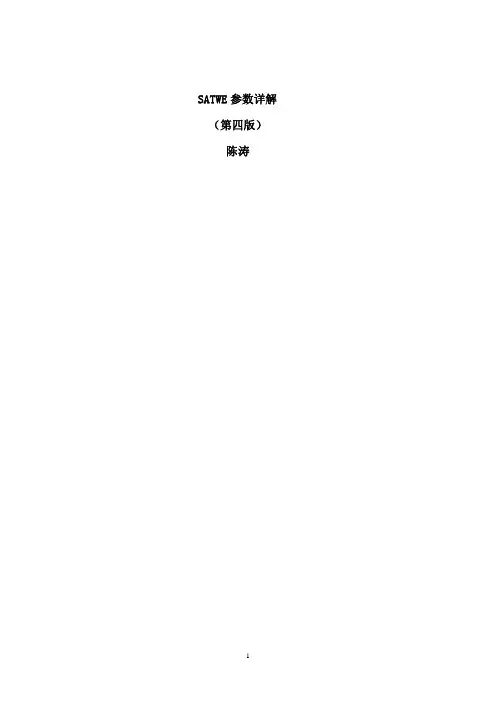

SATWE参数详解 （第四版）陈涛总信息【水平力与整体坐标夹角】与【斜交抗侧力构件方向附加地震 响应角度】的比较【水平力与整体坐标夹角】（相对于整体结构之风、震而言）（1）在0~180之间，一般取0度。

比如某工程与整体坐标的X轴成135°。

那就填135°表示地震力、风力作用方向，逆时针为正。

当结构分析所得的地震作用最大的方向＞15 度时,宜将其输入验算（这个要求类似于《抗规》第5.1.1条：。

水平力夹角可在WZQ.OUT中查看。

改写后，风荷载要变化，主要是受风面积变化、风荷载作用的坐标变化；抗侧力结构的刚度变化引起地震力的变化。

所以需重新生成数据文件和数据检查。

目前SATWE还不能自动取其最不利组合来进行构件的截面设计，必须由工程师在不同的工作目录下分别进行计算，然后对计算结果一一比较并取最不利者。

【斜交抗侧力构件方向附加地震 响应角度】（相对于构件的震而言）（1）无与结构主轴斜交的抗侧力构件时取0。

当结构存在某部分与主轴斜交角度＞15度的抗侧力构件时，应分别输入其角度计算，逆时针为正。

依据见《抗规》5.1.1条2款（强条）或《高规》3.3.2条1款(强条)。

抗震规范5.1.1条规定：有斜交抗侧力构件的结构,当相交角度大于15度时,应分别计算各抗侧力构件方向的水平地震作用。

这里与程序输出的地震作用最大的方向无关，主要是由设计者根据建筑平面来判断。

（2）程序实现：针对这一条，程序增加了自动计算多方向水平地震作用的功能。

用户可以根据需要指定多个（最多允许5组）地震作用方向，程序对每一组地震方向进行地震反应谱分析，计算相应的构件内力。

在构件设计阶段，也将考虑每一方向地震作用下构件内力的组合，这样不至于漏掉最不利情形，保证了结构设计的安全。

如在“附加地震数”中输入2，在相应角度中输入30度和45度，则程序就会自动以30度和120度，45度和135度各为一组，计算水平地震力，加上原来的0度和90度一组，取最不利进行构件验算。

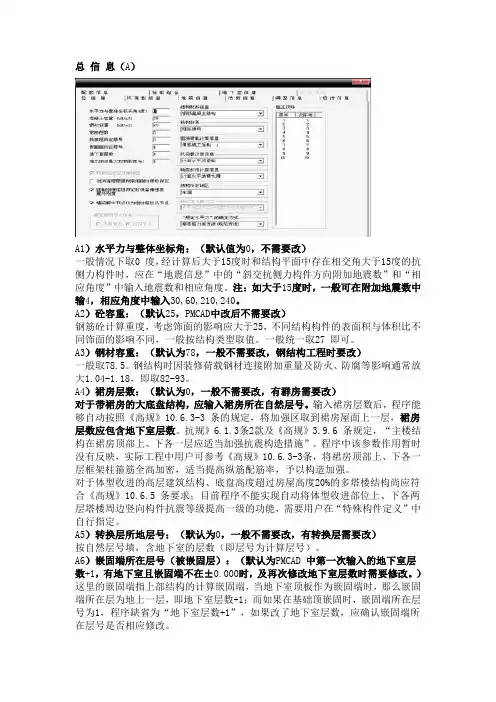

总信息（A）A1）水平力与整体坐标角：（默认值为0，不需要改）一般情况下取0 度，经计算后大于15度时和结构平面中存在相交角大于15度的抗侧力构件时，应在“地震信息”中的“斜交抗侧力构件方向附加地震数”和“相应角度”中输入地震数和相应角度。

注：如大于15度时，一般可在附加地震数中输4，相应角度中输入30,60,210,240。

A2）砼容重：（默认25，PMCAD中改后不需要改）钢筋砼计算重度，考虑饰面的影响应大于25，不同结构构件的表面积与体积比不同饰面的影响不同，一般按结构类型取值。

一般统一取27 即可。

A3）钢材容重：（默认为78，一般不需要改，钢结构工程时要改）一般取78.5。

钢结构时因装修荷载钢材连接附加重量及防火、防腐等影响通常放大1.04-1.18，即取82-93。

A4）裙房层数：（默认为0，一般不需要改，有群房需要改）对于带裙房的大底盘结构，应输入裙房所在自然层号。

输入裙房层数后，程序能够自动按照《高规》10.6.3-3 条的规定，将加强区取到裙房屋面上一层，裙房层数应包含地下室层数。

抗规》6.1.3条2款及《高规》3.9.6 条规定，“主楼结构在裙房顶部上、下各一层应适当加强抗震构造措施”。

程序中该参数作用暂时没有反映，实际工程中用户可参考《高规》10.6.3-3条，将裙房顶部上、下各一层框架柱箍筋全高加密，适当提高纵筋配筋率，予以构造加强。

对于体型收进的高层建筑结构、底盘高度超过房屋高度20%的多塔楼结构尚应符合《高规》10.6.5 条要求；目前程序不能实现自动将体型收进部位上、下各两层塔楼周边竖向构件抗震等级提高一级的功能，需要用户在“特殊构件定义”中自行指定。

A5）转换层所地层号：（默认为0，一般不需要改，有转换层需要改）按自然层号填，含地下室的层数（即层号为计算层号）。

A6）嵌固端所在层号（被嵌固层）：（默认为PMCAD 中第一次输入的地下室层数+1，有地下室且嵌固端不在±0.000时，及再次修改地下室层数时需要修改。

SATWE使用说明一、SATWE前处理有关操作说明参数补充定义多、高层结构分析需补充的参数共九项，它们分别为：总信息、风荷信息、地震信息、活荷信息、调整信息、配筋信息、设计信息地下室信息和砌体结构信息，对于一个工程，在第一次启动SATWE主菜单时，程序自动将上述所有参数赋值(取多数工程中常用值作为其隐含值)，并将其写到硬盘上名为SAT_DEF.PM文件中，以后再启动SATWE时，程序自动读取SAT_DEF.SAT中的信息，在每次修改这些参数后，程序都自动存盘，以保证这些参数在以后使用中的正确性。

在结构分析设计过程中，可能会经常改变上述参数，在"参数补充定义"菜单内改变参数后，不必再重复执行"生成SATWE数据"和"数据检查"菜单，可直接进行结构分析或配筋设计计算，SATWE在进行结构分析或配筋设计计算时，直接读取SAT_DEF.PM文件中的有关参数。

特殊构件的颜色梁：梁分为普通梁、不调幅梁、连梁和刚性梁，其中暗青色普为普通梁，亮青色为不调幅梁，亮黄色为连梁，亮红色为刚性梁。

梁端约束有刚接、铰接和滑动支座梁三种情况，铰接支座端有一红色小圆点，滑动支座端有一白色小圆点。

柱：柱分为普通柱，框支柱、角柱、上端铰接柱、下端铰接柱、两端铰接柱，其中暗黄色为普通柱，暗紫色为框支柱，亮紫色为角柱，亮白色为上端铰接柱，暗白色为下端铰接柱，亮青色为两端铰接柱。

框支柱由程序自动生成，其它的特殊柱需用户定义。

墙：剪力墙有砼墙和砌体材料墙，砼墙又分为普通墙、地下室外墙和人防设计中的临空墙。

墙用双线表示，其中，亮绿色为砌体材料墙，暗绿色为普通砼墙和地下室外墙，红色为人防临空墙。

弹性楼板"弹性楼板"是以房间为单元进行定义的，一个房间为一个弹性楼板单元，定义时，只需用光标在某个房间内点一下，则在该房间的形心处出现一个内带数字的白色小圆环，圆环内的数字为板厚(单位cm)，表示该房间已被定义为弹性楼板，在内力分析时将考虑该房间楼板的弹性变形影响；修改时，仅需在该房间内再点一下，则白色小圆环消失，说明该房的楼板已不是弹性楼板单元，在内力分析时将把它和与之相连的楼板一起，按"楼板无限刚"假定处理。

Satwe参数的设置--绝对很详细-史上最全最全Satwe参数设定1、总信息：1.1⽔平⼒与整体坐标系夹⾓：0根据抗规（GB50011-2001）5.1.1条规定，“⼀般情况下，应允许在建筑结构的两个主轴⽅向分别计算⽔平地震作⽤并进⾏抗震验算，各⽅向的⽔平地震作⽤应由该⽅向的抗侧⼒构件承担；有斜交抗侧⼒构件的结构，当相交⾓度⼤于15度时，应分别计算各抗侧⼒构件⽅向的⽔平地震作⽤”。

当计算地震夹⾓⼤于15度时，给出⽔平⼒与整体坐标系的夹⾓（逆时针为正），程序改变整体坐标系，但不增加⼯况数。

同时，该参数不仅对地震作⽤起作⽤，对风荷载同样起作⽤。

通常情况下，当Satwe⽂本信息“周期、振型、地震⼒”中地震作⽤最⼤⽅向与设计假定⼤于15度（包括X、Y两个⽅向）时，应将此⽅向重新输⼊到该参数进⾏计算。

1.2混凝⼟容重：26本参数⽤于程序近似考虑其没有⾃动计算的结构⾯层重量。

同时由于程序未⾃动扣除梁板重叠区域的结构荷载，因⽽该参数主要近似计算竖向构件的⾯层重量。

通常对于框架结构取25-26；框架-剪⼒墙结构取26；剪⼒墙结构，取26-27。

1.3钢容重：78⼀般情况下取78，当考虑饰⾯设计时可以适当增加。

1.4裙房层数：按实际填⼊混凝⼟⾼规（JGJ3-2002）第4.8.6条规定：与主楼连为整体的裙楼的抗震等级不应低于主楼的抗震等级，主楼结构在裙房顶部上下各⼀层应适当加强抗震措施。

同时抗规（GB50011-2001）6.1.10条条⽂说明要求：带有⼤底盘的⾼层抗震墙（筒体）结构，抗震墙的底部加强部位可取地下室顶板以上H/8，向下延伸⼀层，⼤底盘顶板以上⾄少包括⼀层。

裙房与主楼相连时，加强部位也宜⾼出裙房⼀层。

本参数必须按实际填⼊，使程序根据规范⾃动调整抗震等级，裙房层数包括地下室层数。

1.5转换层所在层号：按实际填⼊该参数为程序决定底部加强部位及转换层上下刚度⽐的计算和内⼒调整提供信息。

输⼊转换层号后，程序可以⾃动判读框⽀柱、框⽀梁及落地剪⼒墙的抗震等级和相应的内⼒调整。

建筑结构(SATWE)的设计参数总信息混凝土容重(kN/m3): Gc = 28.00.....应考虑构件装修重量，建议取28kN/m3。

不同结构构件的表面积与体积比不同，饰面的影响不同，一般按结构类型取值：框架结构——25.5，框剪结构——26，剪力墙结构——27。

钢材容重(kN/m3): Gs = 78.00.....一般取78kN/m3（没有计入构件装修重量）水平力与整体坐标夹角(Rad): 一般取0（地震力与风力作用方向，反时针为正）；当结构分析所得的[地震作用最大的方向]＞15度时,宜将其角度输入补充验算。

通常情况下，对结构计算分析，都是将水平地震沿结构X、Y 两个方向施加，所以一般情况下水平力与整体坐标角取0度。

由于地震沿着不同的方向作用，结构地震反应的大小一般也不同，结构地震反应是地震作用方向角的函数。

当结构平面复杂（如L形、三角形）或抗侧力结构非正交时，根据抗震规范5.1.1-2规定，当结构存在相交角大于15度的抗侧力构件时，应分别计算各抗侧力构件方向的水平地震作用，但实际上按00、450各算一次即可；当程序给出最大地震力作用方向时，可按该方向角输入计算，配筋取三者的大值。

改变“水平力与整体坐标夹角”实质上就是填入新的坐标系与原坐标系的夹角。

改变夹角后，必须重新执行“生成SATWE数据文件和数据检查”，以自动生成新坐标系下的模型几何数据和风荷载信息。

需要强调的是：改变此参数时，地震作用和风荷载的方向将同时改变，建议仅需改变风荷载方向时才改此参数。

不改变风荷载方向，而结构主轴方向与新坐标系方向不一致时，宜将结构主轴方向角度作为“斜交抗侧力附加地震方向”填入。

恒活荷载计算信息: 多层取[一次性加载]，按一次加荷方式计算竖向力。

高层取[模拟施工加载1]，《高规》5.1.9条，采用整体刚度分层加载模型。

高层框剪基础宜取[模拟施工加载2]。

模拟施工加载2接近手算结果，传给基础的荷载更为合理。

SATWE参数设置（巨详细）satwe参数设置重要提示：新版PKPM系列软件对模块间存储和传输过程中的所有数据采用了新的加密和验证机制。

如果您的工程计算结果数据异常，请先验证您的模型数据在建立、传输和协同修改过程中，所有流程是否使用PKPM正版软件！1、新设计参数的技术条件新版本《砼规》、《高规》、《抗规》对设计参数有重大调整，本模块按最新规范要求进行了调整，“设计参数”对话框内多处内容（文字及含义）有重大变化，请核实以下设计参数的理解及取值是否正确。

1.增加“考虑结构使用年限的活荷载调整系数lγ”新版高规范第5.6.1条增加了“考虑结构“Lγ”使用寿命的活载调整系数”，在本模块“一般信息”页签中新增该项，默认值为“1.0”（该值按50年的设计使用寿命取值，对应的100年值为1.1）。

该值可由用户设置，取值范围为[0,2]。

2.新旧规范中“混凝土保护层”的概念不同新版《砼规》条文说明8.2.1第2条明确提出，计算混凝土保护层厚度方法：“不再以纵向受力钢筋的外缘，而以最外层钢筋（包括箍筋、构造筋、分布筋）的外缘计算混凝土保护层厚度”。

本模块采用新版《砼规》的概念取值，“梁、柱钢筋的砼保护层厚度”默认值均取20mm。

注：打开旧模型数据时，需按混凝土规范表8.2.1重新调整保护层厚度，计算结果能满足新规范的要求。

3.钢筋类别的增减新版《砼规》4.2.3条，增加500mpa级热轧带肋钢筋（该级钢筋分项系数取1.15）和300mpa级钢筋，取消hpb235级钢筋，并增加了其它多种类别钢筋，修改了受拉、受剪、受扭、受冲切的多项钢筋强度限制规则。

因此，本模块添加了五种类型的钢筋：hpb300、hrbf335、hrbf400、HRB500和HRBF500。

但是，hpb235级钢筋仍保留在列表末尾，由用户指定。

注意：打开旧版模型数据时，或者新建工程数据时，如果用户执意选用hpb235级钢筋进行计算，配筋结果将不符合新版规范要求。

1、SATWE总信息（1）结构材料信息：按主体结构材料选择“钢筋混凝土结构”，如果是底框架结构要选择“砌体结构”。

（2）混凝土容重（KN/m3): Gc=27.00，一般框架取26～27，剪力墙取27～28，在这里输入的混凝土容重包含饰面材料。

（3）钢材容重（KN/m3):Gs＝78.00，当考虑饰面材料重量时，应适当增加数值。

（4）水平力的夹角（Rad):ARF＝0，一般取0度，地震力、风力作用方向反时针为正。

当结构分析所得的“地震作用最大的方向”>15度时，宜按照计算角度输入进行验算。

（5）地下室层数：MBASE＝1，定义与上部结构整体分析的地下室层数，无则填0 。

（6）竖向荷载计算信息：“模拟施工加载 1 ”，多层建筑选择“一次性加载”；高层建筑选择“模拟施工加载1 ”，高层框剪结构在进行上部结构计算时选择“模拟施工加载1 ”，但在计算上部结构传递给基础的力时应选择“模拟施工加载2”。

不计算竖向力：它的作用主要用于对水平荷载效应的观察和对比等。

-----一次性加载计算：主要用于多层结构，而且多层结构最好采用这种加载计算法。

因为施工的层层找平对多层结构的竖向变位影响很小，所以不要采用模拟施工方法计算。

-----模拟施工方法1加载：就是按一般的模拟施工方法加载，对高层结构，一般都采用这种方法计算。

但是对于“框剪结构”，采用这种方法计算在导给基础的内力中剪力墙下的内力特别大，使得其下面的基础难于设计。

于是就有了下一种竖向荷载加载法。

------模拟施工方法2加载：这是在“模拟施工方法1”的基础上将竖向构件（柱、墙）的刚度增大10倍的情况下再进行结构的内力计算，也就是再按模拟施工方法1加载的情况下进行计算，主要适用于高层框-剪结构。

采用这种方法计算出的传给基础的力比较均匀合理，可以避免墙的轴力远远大于柱的轴力的不和理情况。

由于竖向构件的刚度放大，使得水平梁的两端的竖向位移差减少，从而其剪力减少，这样就削弱了楼面荷载因刚度不均而导致的内力重分配，所以这种方法更接近手工计算。

SATWE操作步骤一共要跑三次，第一次是初步计算结构参数，得到结构周期等信息，第二次是精确计算结构参数，将第一步的部份计算结果回代并计算，主要看结构总体信息、周期、振型数、位移比等信息是否符合规范要求，第三次跑模型是在第二次跑完并满足规范要求的前提下才进行的，主要是看梁柱配筋结果，待超配筋文件中没有超配筋信息后，我们就可以按照SATWE 计算结果来画施工图。

此外，因PKPM版本不同，截图中有个别选项可能在低版本中不存在。

第一次跑模型进入第一步生成SATWE数据下面给出第一步参数设置1.根据SATWE说明书，计算结构参数时，上图红圈均应勾上，待参数全部符合规范要求时，我们再计算配筋，配筋计算时，上述红色圈不勾选，其余参数的选取依据详SATWE用户手册2.上图中红色部份在第二次跑模型时需要根据第一次跑的结果按实回代，第一次跑时可按程序初估数值填写，其余参数可根据国标《建筑结构荷载规范》（下称《荷载规范》）的相关条文填写3.上方的红圈根据各分组的实际情况（详毕业设计任务书）按实输入，下方的圆圈根据第一次跑的结果来回代，其余的参数可按国标《建筑抗震设计规范》（下称《抗规》）及省标《高层建筑混凝土结构技术规程》（下称省《高规》）的相关条文填写4.参数按国标《荷载规范》填写5.红圈所示参数要根据第一次跑的结果判断后回填，其余参数的选取依据详细SATWE用户手册、省《高规》及《抗规》中相关条文规定填写6.红圈所示参数要根据第一次跑的结果来判断是否勾选，其余参数的选取依据详细SATWE用户手册、《混凝土结构设计规范》（下称《混规》）、省《高规》及《抗规》中相关条文规定填写7.钢筋级别有需要说明一下，行业内一般采用HRB400（俗称三级钢）及HPB300（俗称一级钢）较多，在受力较大的部位（如梁纵向钢筋，板面、板底受力钢筋，柱竖向钢筋，墙的竖向钢筋和分布钢筋等）一般都采用HRB400，对于规范要求的构造钢筋（如板面抗裂钢筋，拉筋等），一般都采用HPB300，对于梁的箍筋，出于经济考虑，一般做法是直径<=10mm的，采用HPB300，直径>=12mm的，采用HRB400。

pkpm2010SATWE参数说明关于SATWE设计参数的分析前言：近期，国家修订了一批建筑设计规范，新的规范施行后，目前结构计算的主要软件PKPM 系列也进行了升级。

我院于2011年7月对结构计算软件pkpm进行了升级，目前使用版本为pkpm2010,关于新版本中SATWE设计参数的取值，做以下分析，供大家讨论。

SATWE参数之“总信息”1、水平力与整体坐标夹角（度）：该参数为地震力、风力作用方向与结构整体坐标的夹角，逆时针方向为正。

当需要进行多方向侧力计算时，可改变此参数，程序在形成SATWE数据文件时，自动考虑此参数的影响。

程序隐含值0。

结构的参考坐标系建立以后，所求的地震力、风力总是沿着坐标系的方向作用。

但设计者注意以下情况：（1）设计应注意查看SATWE文本文件“周期、振型、地震力”WZQ.OUT。

输出结果中给出了地震作用的最大方向是否与设计假定一致，对于大于15度时，应将此方向输入重新计算。

（2）改变此参数后，地震作用和风荷载的方向将同时改变，而SATWE用户手册第六章第一节中关于振型的方向的说明中指出：对建筑结构而言，在某种意义上，两个第一侧移的方向角，就代表了水平地震作用的两个近似的最不利方向，当然这个方向也是别的水平力比如风荷载最用的近似最不利方向。

所以根据此条说明，最不利的地震力、风力作用方向与结构整体坐标的夹角是一致的。

2、混凝土容重（KN/m3）：程序隐含值25，用于梁、板、柱和墙等混凝土构件自重的计算，程序中梁板、梁柱重叠部分均未扣除；对于一般的工程，考虑到混凝土构件饰面等做法不易在荷载输入中反映，设计者可调整此值为26。

3、钢材容重（KN/m3）：一般情况下，宜取78 KN/m3。

程序隐含值78。

4、裙房层数：（1）改参数仅用作底部加强区高度的判断，规范针对裙房的其他相关规定，程序并未考虑。

（2）程序不能自动识别裙房层数，需要人工指定。

输入时，应从结构最底层起算（包括地下室），例如：地下室3层，地上裙房4层时，裙房层数应输入7.5、转换层所在层号：如果有转换层，必须在此指定其层号，以便进行正确的内力调整。

SATWE的参数设置采用SATWE 进行结构整体计算分析，需要输入很多参数，如何正确输入参数直接关系到结构计算结果的正确与否，因此必须深刻理解每个输入参数的意义并且按照实际情况正确输入。

一、总信息1水平力与整体坐标角：反应是地震作用方向角的函数。

一般情况下取0度，平面复杂(如L型、三角型)或抗侧力结构非正交时，应分别按各抗侧力构件方向角算一次;当给出最大地震力作用方向时，可按该方向角输入计算，配筋取三者的大值。

2、混凝土容重：由于建模时没有考虑墙面的装饰面层，因此钢筋混凝土计算重度，考虑饰面的影响应大于25KN/m3，不同结构构件的表面积与体积比不同饰面的影响不同，一般按结构类型取值：框架结构取25.5KN/m3；框剪结构取26KN/m3；剪力墙结构取27KN/m3。

3、钢材容重：一般取78KN/m3，不必改变。

4、裙房层数：按实际情况输入。

高规第4.8.6 条规定：与主楼连为整体的裙楼的抗震等级不应低于主楼的抗震等级，主楼结构在裙房顶部上下各一层应适当加强抗震措施,因此该数必须给定。

5、转换层所地层号：按实际情况输入。

该指定只为程序决定底部加强部位及转换层上下刚度比的计算和内力调整提供信息，同时，当转换层号大于等于三层时，程序自动对落地剪力墙、框支柱抗震等级增加一级，对转换层梁、柱及该层的弹性板定义仍要人工指定。

6、地下室层数：程序据此信息决定底部加强区范围和内力调整。

当地下室局部层数不同时，以主楼地下室层数输入。

7、墙元细分最大控制长度：可取1~5 之间的数值，长度控制越短计算精度越高，但计算耗时越多，一般取2 就可满足计算要求，框支剪力墙可取1 或1.5。

8、墙元侧向节点信息：内部节点：一般选择内部节点，当有转换层时，需提高计算精度是时，可以选取外部节点；外部节点：按外部节点处理时，耗机时和内存资源较多。

9、恒活荷载计算信息：a．一次性加载计算：主要用于多层结构，而且多层结构最好采用这种加载计算法。
