PKPM如何根据SATWE计算结果配筋

剪力墙如何根据SATWE计算结果配筋（你是怎么配的？）2013.12.11|假设此楼层为构造边缘构件，剪力墙厚度为200，剪力墙显示“0”是指边缘构件不需要配筋且不考虑构造配筋（此时按照高规表7.2.16来配），当墙柱长小于3倍的墙厚或一字型墙截面高度不大于800mm 时，按柱配筋，此时表示柱对称配筋计算的单边的钢筋面积。

水平钢筋：H0.8是指Swh范围内的水平分布筋面积（cm2），Swh范围指的就是Satwe参数中的墙水平分布筋间距，是指的双侧的，先换算成1米内的配筋值，再来配，比如你输入的间距是200 mm ，计算结果是H0.8，那就用0.8*100（乘以100是为了把cm2转换为mm2）*1000/200=400mm2 再除以2 就是200mm2 再查板配筋表就可以了所以配8@200面积250>200 满足要求了！（剪力墙厚度为200，直径8间距200 配筋率=2*50.24/(200*200)=0.25%，最小配筋率为排数*钢筋面积/墙厚度*钢筋间距）。

竖向钢筋：计算过程1000X200X0.25%=500mm2，同样是指双侧，除以2就是250mm2，Φ8@200(面积251mm2)足够。

Satwe参数中的竖向配筋率是可根据工程需要调整的，当边缘构件配筋过大时，可提高竖向配筋率。

剪力墙边缘构件中的纵向钢筋间距应该和箍筋（拉筋）的选用综合考虑一般情况下，墙的钢筋为构造钢筋，不过在屋面层短墙在大偏心受压下有时配筋很大墙竖向分布筋配筋率0.3%进行计算是不对的。

应该填0.25%(或者0.20%)。

如果填了0.3%，实际配了0.25%，则造成边缘构件主筋配筋偏小。

墙竖向分布筋按你输入配筋率,水平配筋按你输入的钢筋间距根据计算结果选筋。

规范规定的：剪力墙竖向和水平分布钢筋的配筋率，一、二、三级时均不应小于0.25％，四级和非抗震设计时均不应小于0.20％，此处的“配筋率”为水平截面全截面的配筋率，以200mm厚剪力墙为例，每米的配筋面积为：0.25% x 200 x 1000 = 500mm2，双排筋，再除以2，每侧配筋面积为250mm2，查配筋表，φ8@200配筋面积为251mm2，刚好满足配筋率要求。

一、pkpm参数设置1、材料信息的定义本层信息里设置混凝土钢筋的强度等级，局部不同的可以在材料强度里特殊定义（也可以在后续SATWE里定义特殊构件的时候定义）2、设计参数注意：（1）、有地下室的按地下室情况如实填写，当无地下室的时候，第一层为地梁，柱子像下伸，这一层计算的时候也定义为地下室（2）、计算指标的时候地下室一般不组装，计算地下室的梁柱配筋的时候再组装（1）、混凝土容重：如果输楼板荷载的时候没有考虑抹灰找平层等，此处一般输27，若输荷载时考虑了，则可输25；（2）、钢截面净毛面积比值：钢构件截面净面积与毛面积的比值。

净面积是构件去掉螺栓孔之后的截面面积，毛面积就是构件总截面面积。

软件默认取值为0.5，经验值0.85，轻钢结构最大可以取到0.95，框架的可以取到0.9（当然这些和钢材的厚度负差、钢构件上面的开孔面积、焊接质量等等都有关系）（1）计算阵型个数，取3的倍数，一般取楼层数的3倍；也可以在后续SATWE参数里不按阵型个数计算，按达到有效质量系数多少来计算（规范规定至少90%）（2）周期折减系数，考虑隔墙对刚度的影响，隔墙越多，对刚度贡献越大，周期越小，折减系数就越小，根据《高规》第4章最后一页确定其他参数如实填写二、SATWE参数设置（V3.2为例）前面pkpm设置了的参数会自动读取到SATWE里，因此可以在这里设置前面未设置的参数，检查前面已经设置了的参数。

1、总信息（1）水平力与整体坐标夹角：第一次计算不输入，计算后，地震作用最大的方向角度大于15°后，填入该度数再重新计算。

（2）如实填写（3）算指标时全楼刚性楼板假定，算内力时不采用，若选“整体指标计算采用强刚，其他指标采用非强刚”实则为同时计算两个模型，模型大了可能卡。

（4）默认勾选？（5）一般选择默认“考虑墙的所有内力贡献”，但当有很多短肢剪力墙时可选“只考虑腹板和有效翼缘，其余计入框架”（6）施工模拟2、风荷载信息“9）”项取软件默认情况3、地震信息应在隔震信息里输入相应的建筑抗震设防类别速度段：一般指当基本周期位于Tg—5Tg时的情况，动位移可取0-1之间，一般取0.5。

剪力墙如何根据SATWE计算结果配筋|假设此楼层为构造边缘构件，剪力墙厚度为200，剪力墙显示“0”是指边缘构件不需要配筋且不考虑构造配筋（此时按照高规表7.2.16来配），当墙柱长小于3倍的墙厚或一字型墙截面高度不大于800mm时，按柱配筋，此时表示柱对称配筋计算的单边的钢筋面积。

水平钢筋：H0.8是指Swh范围内的水平分布筋面积（cm2），Swh范围指的就是Satwe 参数中的墙水平分布筋间距，是指的双侧的，先换算成1米内的配筋值，再来配，比如你输入的间距是200 mm ，计算结果是H0.8，那就用0.8*100（乘以100是为了把cm2转换为mm2）*1000/200=400mm2 再除以2 就是200mm2 再查板配筋表就可以了所以配8@200面积250>200 满足要求了！（剪力墙厚度为200，直径8间距200 配筋率=2*50.24/(200*200)=0.25%，最小配筋率为排数*钢筋面积/墙厚度*钢筋间距）。

竖向钢筋：计算过程1000X200X0.25%=500mm2，同样是指双侧，除以2就是250mm2，Φ8@200(面积251mm2)足够。

Satwe参数中的竖向配筋率是可根据工程需要调整的，当边缘构件配筋过大时，可提高竖向配筋率。

剪力墙边缘构件中的纵向钢筋间距应该和箍筋（拉筋）的选用综合考虑一般情况下，墙的钢筋为构造钢筋，不过在屋面层短墙在大偏心受压下有时配筋很大墙竖向分布筋配筋率0.3%进行计算是不对的。

应该填0.25%(或者0.20%)。

如果填了0.3%，实际配了0.25%，则造成边缘构件主筋配筋偏小。

墙竖向分布筋按你输入配筋率,水平配筋按你输入的钢筋间距根据计算结果选筋。

规范规定的：剪力墙竖向和水平分布钢筋的配筋率，一、二、三级时均不应小于0.25％，四级和非抗震设计时均不应小于0.20％，此处的“配筋率”为水平截面全截面的配筋率，以200mm厚剪力墙为例，每米的配筋面积为：0.25% x 200 x 1000 = 500mm2，双排筋，再除以2，每侧配筋面积为250mm2，查配筋表，φ8@200配筋面积为251mm2，刚好满足配筋率要求。

PKPM操作步骤2010利用PKPM进行多层框架结构设计的主要步骤一、执行PMCAD主菜单1，输入结构的整体模型（一）根据建筑平、立、剖面图输入轴线1、结构标准层“轴线输入”（正交轴网，2300*24，7500，3000，7500）（梁、墙的网格）1）结构图中尺寸是指中心线尺寸，而非建筑平面图中的外轮廓尺寸2）根据上一层建筑平面的布置，在本层结构平面图中适当增设次梁3）只有楼层板、梁、柱等构件布置完全一样（位置、截面、材料），并且层高相同时，才能归并为一个结构标准层2、“网格生成”——轴线命名（Tab,F5刷新），删除网格（走廊）注：同一位置上在施工图中出现的轴线名称，取决于这个工程中最上一层（或靠近顶层）中命名的名称。

（二）估算（主、次）梁、板、柱等构件截面尺寸，并进行“构件定义”1、梁1）抗震规范第6.3.6条规定：b≥2002）主梁：h = (1/8～1/12)l，b＝(1/3～1/2)h3）次梁：h = (1/12～1/16)l，b＝(1/3～1/2)h2、框架柱：1）抗震规范第6.3.1条规定：矩形柱b c、h c≥300，圆形柱d≥350 2）控制柱的轴压比柱的轴压比限值，抗震等级为一到四级时，分别为0.7～1.0柱轴力放大系数，考虑柱受弯曲影响，取1.2～1.4楼面竖向荷载单位面积的折算值，取13～15kN/m2柱计算截面以上的楼层数柱的负荷面积3、板楼板厚：h = l/40 ～l/45(单向板) 且h≥60mmh = l/50 ～l/45(双向板) 且h≥80mm（三）选择各标准层进行梁、柱构件布置，“楼层定义”1、构件布置，柱只能布置在节点上，主梁只能布置在轴线上。

2、偏心，主要考虑外轮廓平齐。

（沿柱宽方向（纵向）右偏为正，沿柱高方向（横向）上偏为正，以上均相对于梁。

也可以用“偏心对齐”操作3、楼板生成，楼板错层，楼梯（全房间洞），修改板厚4、本层修改，删除不需要的梁、柱等。

5、本层信息，给出本标准层板厚、材料等级、层高。

PKPM如何根据SATWE计算结果配筋PKPM（结构设计软件）可以根据SATWE（静载试验计算系统）的结果进行配筋设计。

以下是一个关于如何使用PKPM根据SATWE计算结果进行配筋的详细说明。

1.静载试验计算系统（SATWE）的计算结果SATWE是一种在梁柱结构上进行施工前的静载试验的计算系统。

它通过施加一定的静载荷载来测定试件的抗力和变形能力，并计算出结构的刚度、强度等参数。

其中包括梁柱构件的应变、应力、弯矩、剪力等数据。

2.PKPM的配筋设计PKPM是一种常用的结构设计软件，它能够根据结构的受力分析和设计要求，进行钢筋的配筋计算和设计。

配筋设计的目的是确保结构在承受设计荷载时具有足够的强度和刚度。

3.输入SATWE计算结果在PKPM中，可以将SATWE计算得到的梁柱构件的荷载、应变、应力、弯矩、剪力等数据输入到软件中。

这些数据将作为配筋设计的基础。

4.确定设计要求和参数在进行配筋设计之前，需要确定设计要求和参数，如允许应力、构件尺寸、混凝土和钢筋的性能参数等。

这些参数将影响配筋的计算和选择。

5.进行配筋计算PKPM根据输入的SATWE计算结果和设计要求参数，进行配筋计算。

根据结构的受力情况和荷载要求，计算得出满足安全和强度要求的钢筋配筋方案。

配筋计算包括梁柱的弯矩配筋、剪力配筋、受力箍筋等。

6.结果分析和优化配筋计算完成后，可以分析计算结果，对配筋方案进行评估和优化。

根据设计要求和实际情况，可以对钢筋的直径、数量、位置等进行调整和优化，以提高结构的性能和经济性。

7.输出配筋结果最后，PKPM可以输出配筋计算结果，生成图纸或报告。

这些结果包括钢筋的布置图、加强钢筋数量和尺寸、构件截面图等。

这些结果将作为施工的基础和参考，确保结构设计的合理性和施工的可行性。

总结：PKPM可以根据SATWE计算结果进行配筋设计。

通过输入SATWE计算结果和设计要求参数，PKPM进行配筋计算，并分析和优化配筋方案。

剪力墙如何根据S A T W E 计算结果正确配筋IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】剪力墙如何根据SATWE计算结果配筋假设此楼层为构造边缘构件，剪力墙厚度为200，剪力墙显示“0”水平钢筋：是指Swh范围内的水平分布筋面积（cm2），Swh范围指的就是Satwe参数中的墙水平分布筋间距，是指的双侧的，先换算成1米内的配筋值，再来配，比如你输入的间距是200mm，计算结果是，那就用*100（乘以100是为了把cm2转换为mm2）*1000/200=400mm2再除以2就是200mm2再查板配筋表就可以了所以配8@200面积250>200满足要求了！（剪力墙厚度为200，直径8间距200配筋率=2*(200*200)=%，最小配筋率为排数*钢筋面积/墙厚度*钢筋间距）。

竖向钢筋：计算过程%=500mm2，同样是指双侧，除以2就是250mm2，Φ8@200(面积251mm2)足够。

Satwe参数中的竖向配筋率是可根据工程需要调整的，当边缘构件配筋过大时，可提高竖向配筋率。

剪力墙边缘构件中的纵向钢筋间距应该和箍筋（拉筋）的选用综合考虑一般情况下，墙的钢筋为构造钢筋，不过在屋面层短墙在大偏心受压下有时配筋很大墙竖向分布筋配筋率%进行计算是不对的。

应该填%(或者%)。

如果填了%，实际配了%，则造成边缘构件主筋配筋偏小。

墙竖向分布筋按你输入配筋率,水平配筋按你输入的钢筋间距根据计算结果选筋。

规范规定的：剪力墙竖向和水平分布钢筋的配筋率，一、二、三级时均不应小于％，四级和非抗震设计时均不应小于％，此处的“配筋率”为水平截面全截面的配筋率，以200mm厚剪力墙为例，每米的配筋面积为：%x200x1000=500mm2，双排筋，再除以2，每侧配筋面积为250mm2，查配筋表，φ8@200配筋面积为251mm2，刚好满足配筋率要求。

至于边缘构件配筋，一般是看SATWE计算结果里面的第三项：“梁弹性挠度、柱轴压比、墙边缘构件简图”一项里面的“边缘构件”，按此配筋，如果出现异常配筋，比如配筋率过大的情况，就用第十五项：“剪力墙组合配筋修改及验算”一项进行组合墙配筋计算，（As=2440，1440可能不正常,As=939，452正常）第十五项：一般可采用SATWE计算结果里面的第二项的配筋文件（但要复核SATWE计算结果里面的第三项里的边缘构件计算面积），将构造配筋部分删除，剩下很少的计算配筋，对应墙体编号配筋即可。

总信息 (4)水平力与整体坐标夹角 (4)混凝土容重 (5)钢材容重 (5)裙房层数 (5)转换层所在层号 (5)嵌固端所在层号 (6)地下室层数 (8)墙元细分最大控制长度 (8)弹性板细分最大控制长度 (8)转换层指定为薄弱层 (8)对所有楼层强制采用刚性楼板假定 (9)地下室强制采用刚性楼板假定 (9)墙梁跨中节点作为刚性楼板从节点 (10)计算墙倾覆力矩时只考虑腹板和有效翼缘 (11)弹性板与梁变形协调 (12)采用自定义构件施工次序 (12)结构材料信息 (13)结构体系 (13)恒活荷载计算信息 (13)施工次序 (15)风荷载计算信息 (16)地震作用计算信息 (16)结构所在地区 (17)特征值求解方式 (17)“规定水平力”的确定方式 (17)墙元侧向节点信息 (18)风荷载信息 (19)地面粗糙度类别 (19)修正后的基本风压 (19)X、Y向结构基本周期 (21)风荷载作用下结构的阻尼比 (22)承载力设计时风荷载效应放大系数 (22)用于舒适度验算的风压 (23)用于舒适度验算的结构阻尼比 (23)顺风向风振 (23)横风向风振 (24)扭转风振 (25)水平风体型系数 (25)设缝多塔背风面体形系数 (26)特殊风体型系数 (27)地震信息 (27)结构规则性信息 (27)设防地震分组 (28)设防烈度 (28)砼框架、剪力墙、钢框架抗震等级 (29)抗震构造措施的抗震等级 (30)中震（或大震）设计 (31)按主振型确定地震内力符号 (31)按抗规（6.1.3-3）降低嵌固端以下抗震构造措施的抗震等级 (32)程序自动考虑最不利水平地震作用 (32)斜交抗侧力构件方向附加地震数，相应角度 (32)考虑偶然偏心 (32)考虑双向地震作用 (33)计算振型个数 (34)重力荷载代表值的活载组合值系数 (34)周期折减系数 (35)结构的阻尼比 (35)特征周期、地震影响系数最大值、用于12层以下规则砼框架结构薄弱层验算的地震影响系数最大值（罕遇地震） (36)竖向地震参与振型数 (36)竖向地震作用系数底线值 (36)自定义地震影响系数曲线 (36)活荷信息 (37)柱墙、基础设计时活荷载 (37)梁活荷不利布置最高层号 (38)柱墙基础活荷载折减系数 (38)考虑结构使用年限的活荷载调整系数 (38)梁楼面活荷载折减设置 (38)调整信息 (39)梁端负弯矩调幅系数 (39)梁活荷载内力放大系数 (39)梁扭矩折减系数 (40)托墙梁刚度放大系数 (40)连梁刚度折减系数 (41)支撑临界角 (41)柱/墙实配钢筋超配系数 (41)中梁刚度放大系数 (42)梁刚度放大系数按2010规范取值 (42)砼矩形梁转T形（自动附加楼板翼缘） (43)部分框支剪力墙结构底部加强区剪力墙抗震等级自动提高一级 (43)调整与框支柱相连的梁内力 (43)框支柱调整系数上限 (44)抗规（5.2.5）调整 (44)弱/强轴方向动位移比例 (45)按刚度比判断薄弱层的方式 (45)指定薄弱层个数及相应的各薄弱层层号 (46)薄弱层地震内力放大系数、自定义调整系数 (46)全楼地震作用放大系数 (47)顶塔楼地震作用放大起算层号及放大系数 (47)设计信息 (49)结构重要性系数 (49)钢构件截面净毛面积比 (49)梁按压弯计算的最小轴压比 (49)考虑P-delta效应 (49)按高规或高钢规进行构件设计 (49)框架梁端配筋考虑受压钢筋 (49)结构中的框架部分轴压比限值按照纯框架结构的规定采用 (50)剪力墙构造边缘构件的设计执行高规7.2.16-4条的较高配筋要求 (50)当边缘构件轴压比小于抗规6.4.5条规定的限值时一律设置构造边缘构件 (51)按混凝土规范B.0.4条考虑柱二阶效应 (51)保护层厚度 (51)过渡层信息 (52)柱配筋计算原则 (52)梁柱重叠部分简化为刚域 (52)钢柱计算长度系数 (53)配筋信息 (54)墙竖向分布筋配筋率 (54)NSW层数和NSW配筋率 (55)箍筋间距 (55)结构底部需要单独指定墙竖向分布筋配筋率的层数NSW/配筋率 (55)梁抗剪配筋采用交叉斜筋方式时，箍筋与对角斜筋的配筋强度比 (55)采用冷轧带肋钢筋（需自定义） (55)荷载组合 (57)地下室信息 (57)土层水平抗力系数的比例系数（M值）/扣除地面以下几层的回填土约束 (57)外墙分布筋保护层厚度 (58)回填土容重、回填土侧压力系数 (59)室外地坪标高、地下水位标高 (59)室外地面附加荷载 (59)生成SATWE数据文件及数据检查 (60)保留用户自定义的柱、梁、支撑长度系数 (60)保留用户自定义的水平风荷载 (60)保留用户自定义的边缘构件信息 (60)剪力墙边缘构件的类型 (60)构造边缘构件尺寸 (60)生成用于定制计算书的荷载简图 (60)SATWE计算控制参数 (62)忽略数检警告信息 (62)刚心坐标、层刚度比计算 (62)形成总刚并分解 (62)结构地震作用计算 (62)结构位移计算 (62)全楼构件内力计算 (62)构件配筋及验算 (62)配筋起始/终止层 (62)层刚度比计算 (62)地震作用分析方法 (62)线性方程组解法 (62)位移输出方式 (62)总信息水平力与整体坐标夹角说明书：地震作用和风荷载的方向缺省是沿着结构建模的整体坐标系X轴和Y轴方向成对作用的。

PKPM如何根据SATWE计算结果配筋PKPM（Peking University Program for Prestressed Concrete Structures）是中国建筑行业中常用的一种结构设计软件。

而SATWE则是一种常用于预应力结构中的计算模型，可以用于计算结构的初步尺寸和预应力配筋。

下面将介绍如何根据SATWE计算结果进行PKPM软件的配筋。

1.获取SATWE计算结果首先，需要进行结构的初步设计，并使用SATWE等软件进行计算。

SATWE将会给出一系列的计算结果，如预应力筋的初始应力、应变等信息，以及配筋的位置和数量等。

2.导入PKPM软件在PKPM软件中，可以根据实际需要创建一个新的工程文件，并选择合适的结构类型和设计标准。

然后，将SATWE计算结果导入到PKPM软件中。

3.设置材料参数在PKPM软件中，需要设置合适的材料参数，包括混凝土和钢筋的强度等。

根据SATWE计算结果中给出的混凝土和钢筋的特性，可以将这些参数输入到PKPM软件中。

4.设计工况和荷载根据设计要求，确定结构的工作荷载和设计工况。

在PKPM软件中，可以选择合适的工况和荷载，并设置相关参数。

5.设计准则和限制条件根据设计要求和规范，确定结构的设计准则和限制条件。

在PKPM软件中，可以根据实际需求设置相关的准则和条件。

6.进行结构设计和校核在PKPM软件中，根据给定的参数和要求，进行初步的结构设计和校核计算。

根据SATWE计算结果中给出的预应力筋信息，可以进行合理的预应力筋布置和配筋设计。

PKPM软件可以根据预设的设计准则，进行强度、刚度和稳定性等方面的校核计算。

7.输出计算结果完成设计和校核后，PKPM软件可以生成相应的计算报告和图纸。

可以根据需要将计算结果保存为文件或导出为其他格式，以便后续使用和查看。

需要注意的是，PKPM软件只是一种辅助工具，结构设计的质量和准确性还需要依靠工程师的经验和判断。

因此，在进行配筋设计时，应仔细审查和验证计算结果，以确保结构的安全可靠。

结构设计pkpm软件SATWE计算结果分析SATWE软件计算结果分析一、位移比、层间位移比控制规范条文：新高规的4.3.5条规定，楼层竖向构件的最大水平位移和层间位移角，A、B级高度高层建筑均不宜大于该楼层平均值的1.2倍；且A级高度高层建筑不应大于该楼层平均值的1.5倍，B级高度高层建筑、混合结构高层建筑及复杂高层建筑，不应大于该楼层平均值的1.4倍。

高规4.6.3条规定，高度不大于150m的高层建筑，其楼层层间最大位移与层间之比（即最大层间位移角）Δu/h应满足以下要求：结构休系Δu/h限值框架 1/550框架-剪力墙，框架-核心筒 1/800筒中筒，剪力墙 1/1000框支层 1/1000名词释义：（1）位移比：即楼层竖向构件的最大水平位移与平均水平位移的比值。

（2）层间位移比：即楼层竖向构件的最大层间位移角与平均层间位移角的比值。

其中：最大水平位移：墙顶、柱顶节点的最大水平位移。

平均水平位移：墙顶、柱顶节点的最大水平位移与最小水平位移之和除2。

层间位移角：墙、柱层间位移与层高的比值。

最大层间位移角：墙、柱层间位移角的最大值。

平均层间位移角：墙、柱层间位移角的最大值与最小值之和除2。

控制目的:高层建筑层数多，高度大，为了保证高层建筑结构具有必要的刚度，应对其最大位移和层间位移加以控制，主要目的有以下几点：1．保证主体结构基本处于弹性受力状态,避免混凝土墙柱出现裂缝,控制楼面梁板的裂缝数量,宽度。

2．保证填充墙,隔墙,幕墙等非结构构件的完好,避免产生明显的损坏。

3．控制结构平面规则性，以免形成扭转，对结构产生不利影响。

结构位移输出文件（WDISP.OUT）Max-(X)、Max-(Y)----最大X、Y向位移。

（mm）Ave-(X)、Ave-(Y)----X、Y平均位移。

（mm）Max-Dx ，Max-Dy : X,Y方向的最大层间位移Ave-Dx ，Ave-Dy : X,Y方向的平均层间位移Ratio-(X)、Ratio-(Y)---- X、Y向最大位移与平均位移的比值。

PKPM软件中钢筋混凝土结构设计的参数设置PKPM软件广泛应用于土建工程，作为设计人员不应满足于会用该软件来计算和辅助绘图，而应弄清楚重要参数的含义。

在计算模型和荷载输入正确的情况下，关键参数的错误会导致结果错误，参数的正确设置具有更重要的意义。

下面是我结合规范谈谈在实际工作中易忽略的参数如何设置，以供设计人员参考和交流。

一、合理使用软件目前，PKPM程序拥有的空间计算程序有三个，即TAT、SATWE、PMSAP。

1、TAT它是一个空间杆件程序，对柱、墙、梁都是采用杆件模型来模拟的，特殊的就是剪力墙是采用薄壁柱原理来计算的。

因此，在用TAT程序计算框剪结构、剪力墙结构等含钢筋混凝土剪力墙的结构都要对剪力墙的洞口、节点做合理的简化，有点让实际工程来适应我们的计算程序的味道。

当然，在作结构方案时，对结构作这样的调整对建筑结构方案的简洁、合理有很大的好处。

它的楼盖是作为平面内无限刚、平面外刚度为零的假设。

在新版的TAT程序中，允许增设弹性节点，这种弹性节点允许在楼层平面内有相对位移，且能承担相应的水平力。

增加了这种弹性节点来加大TAT程序的适用范围，使得TAT程序可以计算空旷、错层结构。

2、SATWE空间组合结构有限元程序，与TAT的区别在于墙和楼板的模型不同。

SATWE对剪力墙采用的是在壳元的基础上凝聚而成的墙元模型。

采用墙元模型，在我们的工程建摸中，就不需要象TAT程序那样做那么多的简化，只需要按实际情况输入即可。

对于楼盖，SATWE程序采用多种模式来模拟。

有刚性楼板和弹性楼板两种。

其中弹性楼板又分为弹性板6、弹性板3和弹性膜。

SATWE程序主要是在这两个方面与TAT程序不同。

3、PMSAP是一个结构分析通用程序。

当然，它是偏向于建筑的，但它是一个发展方向。

现在的比较著名的通用计算程序有：SAP84、SAP91、SAP2000、ANSYS、ETABS等程序，这些程序各有特长。

二、重要和易忽略的参数设置1、SATWE中的刚性板与弹性板刚性板------平面内刚度无限大，平面外刚度为零，通过梁刚度放大系数来变相的考虑楼板的平面外实际刚度。

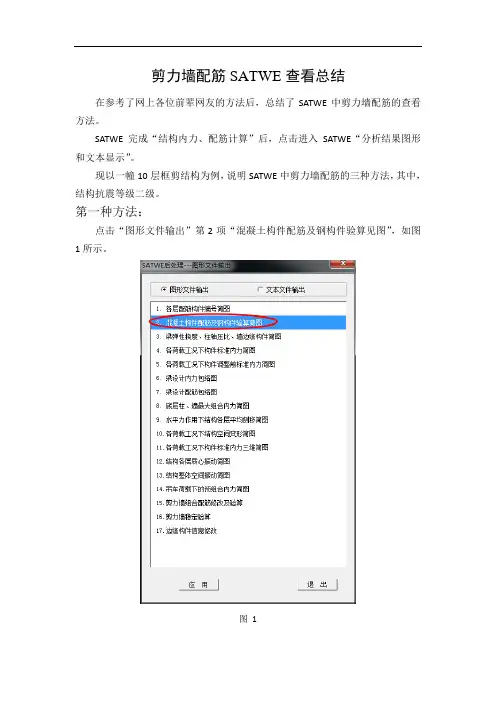

剪力墙配筋SATWE查看总结在参考了网上各位前辈网友的方法后，总结了SATWE中剪力墙配筋的查看方法。

SATWE完成“结构内力、配筋计算”后，点击进入SATWE“分析结果图形和文本显示”。

现以一幢10层框剪结构为例，说明SATWE中剪力墙配筋的三种方法，其中，结构抗震等级二级。

第一种方法：点击“图形文件输出”第2项“混凝土构件配筋及钢构件验算见图”，如图1所示。

图 1图2点开后，以一段L形剪力墙为例，如图2所示，现称该墙为L1墙。

此种方法SATWE将每段剪力墙看做单独的直线墙柱，直线墙段的上方（左方）纯数字表示直线段单侧端部暗柱的计算配筋量，比如，12和11，分别表示左侧竖向直线墙段单侧的暗柱计算配筋量，单位cm2，而直线墙段下方的以H开头的数字则表示墙身水平分布筋间距内的水平分布筋配筋值。

比如，此处墙身水平分布筋间距200mm，则此处的H1.3表示该墙身间距200mm内水平分布筋的面积为1.3 cm2，即为130mm2。

图3图3是此段墙的轴压比，可知，其轴压比>0.3，按照规范要求配置约束边缘构件。

所以，其阴影部分配筋面积为：12*2+11=35 cm2=3500 mm2此处12*2的意思是：竖向的墙段总长为900mm（从轴线交点算起），此处900mm全长设为约束边缘构件，而12 cm2只是暗柱一段的配筋量，所以此竖向墙段的配筋总量为12*2，加上下面横向墙段的坐侧暗柱配筋量11 cm2，共计35 cm2。

本约束边缘构件水平墙段lc=0.15*4500=675mm，ls=300mm，竖向墙段lt=800（全长）规范要求，二级抗震的约束边缘构件的阴影部分配筋率不小于 1.0%，且不小于6A16，下面验算：配筋率验算：配筋率验算：?=3500/（200*（1000+300））=1.35%>1.0%，且：6A16面积为1206mm2，所以，选配3500mm2合理。

注意：此种方法文本输出文件为WPJ*.OUT，详见PKPM SATWE V2.1版用户手册P119，P126。

剪力墙如何根据SATWE计算结果配筋|假设此楼层为构造边缘构件，剪力墙厚度为200，剪力墙显示“0”是指边缘构件不需要配筋且不考虑构造配筋（此时按照高规表7.2.16来配），当墙柱长小于3倍的墙厚或一字型墙截面高度不大于800mm时，按柱配筋，此时表示柱对称配筋计算的单边的钢筋面积。

水平钢筋：H0.8是指Swh范围内的水平分布筋面积（cm2），Swh范围指的就是Satwe 参数中的墙水平分布筋间距，是指的双侧的，先换算成1米内的配筋值，再来配，比如你输入的间距是200 mm ，计算结果是H0.8，那就用0.8*100（乘以100是为了把cm2转换为mm2）*1000/200=400mm2 再除以2 就是200mm2 再查板配筋表就可以了所以配8@200面积250>200 满足要求了！（剪力墙厚度为200，直径8间距200 配筋率=2*50.24/(200*200)=0.25%，最小配筋率为排数*钢筋面积/墙厚度*钢筋间距）。

竖向钢筋：计算过程1000X200X0.25%=500mm2，同样是指双侧，除以2就是250mm2，Φ8@200(面积251mm2)足够。

Satwe参数中的竖向配筋率是可根据工程需要调整的，当边缘构件配筋过大时，可提高竖向配筋率。

剪力墙边缘构件中的纵向钢筋间距应该和箍筋（拉筋）的选用综合考虑一般情况下，墙的钢筋为构造钢筋，不过在屋面层短墙在大偏心受压下有时配筋很大墙竖向分布筋配筋率0.3%进行计算是不对的。

应该填0.25%(或者0.20%)。

如果填了0.3%，实际配了0.25%，则造成边缘构件主筋配筋偏小。

墙竖向分布筋按你输入配筋率,水平配筋按你输入的钢筋间距根据计算结果选筋。

规范规定的：剪力墙竖向和水平分布钢筋的配筋率，一、二、三级时均不应小于0.25％，四级和非抗震设计时均不应小于0.20％，此处的“配筋率”为水平截面全截面的配筋率，以200mm厚剪力墙为例，每米的配筋面积为：0.25% x 200 x 1000 = 500mm2，双排筋，再除以2，每侧配筋面积为250mm2，查配筋表，φ8@200配筋面积为251mm2，刚好满足配筋率要求。

第四章施工图的绘制作为结构工程师，施工图就是我们的思想的表达，为了正确表达我们的设计思想和设计理念，画出良好的施工图那是必不可少的。

第一节板钢筋图的绘制板可分为单向板和双向板。

单向板指两边支承或四边支承时长宽比>2。

双向板指四边支承时长宽比<2。

单向板的配筋计算只需计算短跨方向的底筋，长跨方向的底筋和四边的负筋按构造要求，负筋长度从梁边到板内的长度取短净跨的1/4。

双向板的配筋计算需计算两个方向的底筋和四边负筋，负筋长度从梁边到板内的长度取短净跨的1/4。

第二节梁钢筋图的绘制图中代表钢筋配筋如上（此图涉及的平法表示见03G101-1图集）1、梁下部纵筋面积（418）=10.182cm >9.02cm 2、梁上部左端纵筋面积（420）=12.572cm ≈132cm 3、梁上部右端纵筋面积（420）=10.182cm >112cm 4、梁加密区一个间距范围内箍筋面积（双肢箍8@100）=1.012cm >0.52cm 5、梁非加密区一个间距范围内箍筋面积（双肢箍8@200）=0.52cm ≈0.52cm6、考虑梁高≥450㎜在梁侧面配构造钢筋4127、上下纵筋之间的距离要≤200㎜注意：取某轴线上所有梁归为一类b≥350采用四肢箍h≥450加腰筋；框架梁截面高度一般>400，规范规定梁箍筋间距大于梁截面高度的1/4，如果截面高度小于400，则箍筋最小间距得<100，【特别注意】那么如何进行箍筋加密区和非加密区的箍筋间距转换。

已知：假定在SATWE上显示的结果为GAsv-Asv0，即加密区的箍筋面积为Asv，非加密区的箍筋面积为Asv0，在SA TWE中输入的箍筋间距为100。

加密区箍筋：梁通常采用的是n肢箍，选用单肢箍的面积为A的箍筋，则双肢箍的面积为nA。

如果nA>Asv，则可以选用这种钢筋。

非加密区箍筋：换算成间距为200的箍筋，nAx100/200，n是因为选择n肢箍。

学习笔记PMCAD中--进入建筑模型与荷载输入：板荷：点《楼面恒载》会有对话框出来，选上自动计算现浇楼板自重，然后在恒载和活载项输入数值即可，一般恒载要看楼面的做法，比如有抹灰，找平，瓷砖，吊顶什么的，在民用建筑中可以输2.0，活载就是查荷载规范。

梁间荷载：PKPM中梁的自重是自己导入的，所以梁间荷载是指梁上有隔墙或者幕墙或者女儿墙之内在建模时不建的构建，把他们折算成均布荷载就行。

比如，一根梁上有隔墙，墙厚200mm，层高3000mm，梁高500mm，如果隔墙自重为11KN/m3，那么恒载为11*（3000-500）*200+墙上抹灰的自重什么的即可。

结构设计pkpm软件SATWE计算结果分析SATWE软件计算结果分析一、位移比、层间位移比控制规范条文：新高规的4.3.5条规定，楼层竖向构件的最大水平位移和层间位移角，A、B级高度高层建筑均不宜大于该楼层平均值的1.2倍；且A级高度高层建筑不应大于该楼层平均值的1.5倍，B级高度高层建筑、混合结构高层建筑及复杂高层建筑，不应大于该楼层平均值的1.4倍。

高规4.6.3条规定，高度不大于150m的高层建筑，其楼层层间最大位移与层间之比（即最大层间位移角）Δu/h应满足以下要求：结构休系Δu/h限值框架1/550框架-剪力墙，框架-核心筒1/800筒中筒，剪力墙1/1000框支层1/1000 名词释义：（1）位移比：即楼层竖向构件的最大水平位移与平均水平位移的比值。

（2）层间位移比：即楼层竖向构件的最大层间位移角与平均层间位移角的比值。

其中：最大水平位移：墙顶、柱顶节点的最大水平位移。

平均水平位移：墙顶、柱顶节点的最大水平位移与最小水平位移之和除2。

层间位移角：墙、柱层间位移与层高的比值。

最大层间位移角：墙、柱层间位移角的最大值。

平均层间位移角：墙、柱层间位移角的最大值与最小值之和除2。

控制目的:高层建筑层数多，高度大，为了保证高层建筑结构具有必要的刚度，应对其最大位移和层间位移加以控制，主要目的有以下几点：1．保证主体结构基本处于弹性受力状态,避免混凝土墙柱出现裂缝,控制楼面梁板的裂缝数量,宽度。

SATWE操作步骤一共要跑三次，第一次是初步计算结构参数，得到结构周期等信息，第二次是精确计算结构参数，将第一步的部份计算结果回代并计算，主要看结构总体信息、周期、振型数、位移比等信息是否符合规范要求，第三次跑模型是在第二次跑完并满足规范要求的前提下才进行的，主要是看梁柱配筋结果，待超配筋文件中没有超配筋信息后，我们就可以按照SATWE 计算结果来画施工图。

此外，因PKPM版本不同，截图中有个别选项可能在低版本中不存在。

第一次跑模型进入第一步生成SATWE数据下面给出第一步参数设置1.根据SATWE说明书，计算结构参数时，上图红圈均应勾上，待参数全部符合规范要求时，我们再计算配筋，配筋计算时，上述红色圈不勾选，其余参数的选取依据详SATWE用户手册2.上图中红色部份在第二次跑模型时需要根据第一次跑的结果按实回代，第一次跑时可按程序初估数值填写，其余参数可根据国标《建筑结构荷载规范》（下称《荷载规范》）的相关条文填写3.上方的红圈根据各分组的实际情况（详毕业设计任务书）按实输入，下方的圆圈根据第一次跑的结果来回代，其余的参数可按国标《建筑抗震设计规范》（下称《抗规》）及省标《高层建筑混凝土结构技术规程》（下称省《高规》）的相关条文填写4.参数按国标《荷载规范》填写5.红圈所示参数要根据第一次跑的结果判断后回填，其余参数的选取依据详细SATWE用户手册、省《高规》及《抗规》中相关条文规定填写6.红圈所示参数要根据第一次跑的结果来判断是否勾选，其余参数的选取依据详细SATWE用户手册、《混凝土结构设计规范》（下称《混规》）、省《高规》及《抗规》中相关条文规定填写7.钢筋级别有需要说明一下，行业内一般采用HRB400（俗称三级钢）及HPB300（俗称一级钢）较多，在受力较大的部位（如梁纵向钢筋，板面、板底受力钢筋，柱竖向钢筋，墙的竖向钢筋和分布钢筋等）一般都采用HRB400，对于规范要求的构造钢筋（如板面抗裂钢筋，拉筋等），一般都采用HPB300，对于梁的箍筋，出于经济考虑，一般做法是直径<=10mm的，采用HPB300，直径>=12mm的，采用HRB400。

PKPM 的SATWE中，怎样把梁柱配筋和轴压比调到最佳新的建筑结构设计规范在结构可靠度、设计计算、配筋构造方面均有重大更新和补充，特别是对抗震及结构的整体性，规则性作出了更高的要求，使结构设计不可能一次完成。

如何正确运用设计软件进行结构设计计算，以满足新规范的要求，是每个设计人员都非常关心的问题。

以SATWE软件为例，进行结构设计计算步骤的讨论，对一个典型工程而言，使用结构软件进行结构计算分四步较为科学。

1．完成整体参数的正确设定计算开始以前，设计人员首先要根据新规范的具体规定和软件手册对参数意义的描述，以及工程的实际情况，对软件初始参数和特殊构件进行正确设置。

但有几个参数是关系到整体计算结果的，必须首先确定其合理取值，才能保证后续计算结果的正确性。

这些参数包括振型组合数、最大地震力作用方向和结构基本周期等，在计算前很难估计，需要经过试算才能得到。

(1)振型组合数是软件在做抗震计算时考虑振型的数量。

该值取值太小不能正确反映模型应当考虑的振型数量，使计算结果失真；取值太大，不仅浪费时间，还可能使计算结果发生畸变。

《高层建筑混凝土结构技术规程》5.1.13-2条规定，抗震计算时，宜考虑平扭藕联计算结构的扭转效应，振型数不宜小于15，对多塔结构的振型数不应小于塔楼的9倍，且计算振型数应使振型参与质量不小于总质量的90％。

一般而言，振型数的多少于结构层数及结构自由度有关，当结构层数较多或结构层刚度突变较大时，振型数应当取得多些，如有弹性节点、多塔楼、转换层等结构形式。

振型组合数是否取值合理，可以看软件计算书中的x，y向的有效质量系数是否大于0.9。

具体操作是，首先根据工程实际情况及设计经验预设一个振型数计算后考察有效质量系数是否大于0.9，若小于0.9，可逐步加大振型个数，直到x,y两个方向的有效质量系数都大于0.9为止。

必须指出的是，结构的振型组合数并不是越大越好，其最大值不能超过结构得总自由度数。
