晨昏线的判读和应用

晨昏线的判读和应用概念昼半球和夜半球的分界线分为晨线和昏线昏移动方向特点NX DhlV A-w B晨昏线（圈）特点1、从侧视图看，只能看到晨昏线中的一条，从俯视图看，能看到晨昏线各半条2、平分地球（赤道），是过球心的大圆并且与太阳光线垂直3、与经线圈的关系重合或者有夹角N在二分日时与经线重合，二至时达23 ° 26 '总是在0~23 ° 26 '之间，且与太阳直射点的度数相同。

晨昏线（圈）特点4、赤道是昼夜等长，晨线与赤道的交点昏线与赤道交点18 : 00几种有关晨昏线的图6 :00，5、晨昏线上的太阳高度角0度图5135* W阴齢部分为複車球1/4圉全图1/2图圈（三）掘£四）"IW ZbIB （九）阳（十）图£八〉風柱投昭国IBI5国£十二〉4、晨昏线应用：（1）确定节气（季节）国11JW田5-丙4、晨昏线应用:4、晨昏线应用：（1）确定节气（季节）（2）晨昏线的画法（3）确定时间与昼夜长短4、晨昏线应用：（1）确定节气（季节）（2）晨昏线的画法（3）确定时间与昼夜长短（4）确定极昼极夜的范围（1）确定节气（季节）与蛭域世合｝夏至日（最爭冬与极囲相切）秋分日（屋春裁冬金日（羸眷统与烧感空售）与规圈和如）(1 )当AB为晨线时，此日是12月22日前后。

(2 )当DF为昏线时，此日太阳直射点的纬度位置是23 ° 26； N(3)当AC为晨线时，此时是夏至节气；当DE为昏线，此日是冬至节气；当AD为晨线，此日是春秋分节气(4)若DE为晨线，此时北京时间是20:00; 曰当北京时间为8点整,DF是晨线。

(1)该图表示的是每年 (节气)日的情况，此刻太阳直射点的地理坐标是23 ° 26 'N，1；0 °(2)图中甲乙两地均位于晨昏线中的晨线上，乙日岀时刻是4点钟。

太阳光照图(日照图)的判读内容和方法

• 季节、节气的判读 • 时间的确定 • 昼夜长短的判读 • 日出日落时刻的判读
一、季节、节气的判定
一般来说，日照图反应的往往是地球在绕日公转中黄道上的几个特殊位置：二分二至日时的情况。
步骤如下：
①确定南、北极。
可依据地球自转方向、海陆分布以及图上的纬度分布特点来加以判断。
②注意晨昏线在地表的位置，尤其是与特殊
甲
乙
3、求乙图中Ｄ、Ｏ两点和甲图中H、K的昼长；
Ｄ:8h;
Ｏ:12h; H:18h;
K:24h
4、求甲图中G点的日出、日落时间
G点的日出时间为3时，日落时间为21时
晨昏线的画法： 1、过地心与光线垂直(侧视图) 2、平分赤道 3、二分时，与经线圈重合；二至时，与极圈相切
线晨
线晨
S
N
昏线
昏线
问题：1、判断图示半球的季节、节气及日期
北半球的冬季，冬至日，12.22前后
二、时间的判定
时间的判定一般有两种方法：
• 从昼、夜半球的中央经线出发推断时间
• 从晨昏圈与赤道交点推算时间
•从昼、夜半球的中央经线出发推断时间
昼夜半球的中央经线分别平分昼弧和夜弧： • 昼半球的中央经线地方时为12时 • 夜半球中央经线地方时为0时或24时后根据经度每差15°地方时相差1小时、东加西减等原则判定某点所在经度的时间。
夏季
A
O
B
2、图中A点此时的地方时是 4 时，C点的地方时是 12 时 3、A点昼长是 16 小时，B点昼长 16 小时
C
点击高考
图中的两条虚线，一条是晨昏线，另一条两侧大部分地区日期不同；此时地球公转速度较慢。读图完成1--2题。 1．若图中的时间为7日和8日，甲地为（） B A．7日4时 B．8日8时 C．7日8时 D．8日4时 2．此时可能出现的现象是（A ） A.安大略湖畔夕阳西下 B．几内亚湾沿岸烈日当空 C．澳大利亚东海岸夜幕深沉 D．泰晤士河畔曙光初现

晨昏线

1．晨昏线的特点
（1）平分地球，是过球心的平面与地球表面相交的大圆（2）永远平分赤道。（3）所在平面与太阳光线垂直。（4）线上各点太阳高度均为0° （5）自东向西移动，速度为 15°/时，与地球自转方向相反。
（6）晨昏线只有在春、秋分时才跟经线圈重合。晨昏线在二至时跟极圈相切。
晨昏线的画法根据晨昏线的特点，晨昏线所在平面永远与太阳光线垂直，其中心一定通过地球的球心，所以在太阳光照图侧视图上，过地球的球心作太阳光线的垂线，即为该日的晨昏线；二至日晨昏线与极圈相切，反映出极圈的极昼或极夜状况。
晨线夏至日6、22
昏昏线秋分日 9、 23 春分日 3、21 线
晨线
3、据晨昏线确定地方时（4点线）
（1）晨线与赤道的交点处的经线的地方时为6点，昏线与赤道的交点处的经线的地方时为18点。
（晨线上6：00或昏线上18：00）
（2）直射点所在经线地方时为12点（昼半球的中央经线平分昼半球）与之相对经线地方时为0点（24点）
（夜半球的中央经线平分夜半球）
时间计算题方法——找点
1、晨昏线与赤道交点（晨线上6：00或昏线上18:00），
然后由此向两侧递推；
2、太阳直射点－12：00。
18:00
0:00 12:00 0:00 6:00 12:00 6:00
典型例题分析
读右图以北极为中心的示意图，若阴影部分代表黑夜，则甲、乙的时间分别为： A．8时和14时 B．9时和15时 C．15时和9时 D．14时和8时
（一）晨昏线及其判读
概念：
昼半球和夜半球之间的分界线就称为晨昏线晨昏线又叫晨昏圈
昏线
晨线：是地球上由黑夜进入白昼的界线昏线：是地球上由白昼进入黑夜的界线

晨昏线知识讲解PPT课件

⒉极地俯视图。中心为极地，外园为赤道，分北极图和南极图。二分日时，晨昏线为直线，且与太阳光线垂直，且通过南北极点；二至日时，晨昏线为弧线且与南北极圈相切。（见图四、图五、图六）
一、晨昏线的形状及特点
1、晨昏线永远平分赤道； 2、晨昏线平面与太阳光垂直； 3、晨昏圈是一个过球心的大
圆，且平分地球； 4、晨昏线只有在春、秋分时才
⒉确定太阳直射点的位置。
因为黄赤交角的存在，太阳直射点在一年中在南北回归线间来回移动。由于地球的自转，在一天之中，太阳依次直射南北回归线间的某条纬线上的所有点。但在某个时刻，则只直射其中一点。
A、经线：昼半球的中央经线为直射经线（地方时为12点） B、纬线：纬度＝晨昏线与地轴的夹角
＝90°－相切纬线圈的度数（出现极昼极夜最低纬度）
A、昼长＝昼弧/15°（小时）＝日出时间－日落时间＝（日落－12）×2 ＝（12－日出） ×2
B、纬度度数相同的南北半球昼夜长短相反
例如：30°N昼长＝30°S夜长
a、夏半年 b、冬半年
昼长于夜，极圈以内有极昼现象
日出的地方时＜6点，日落的地方时＞18点昼短于夜，极圈以内有极夜现象日出的地方时＞6点，日落的地方时＜18点
晨昏线经过极点与某经线圈重合，全球昼夜等长(如左下图)；晨昏线与极圈相切，如把北极圈切在昼半球，北半球昼最长，夜最短，纬度越高昼越长，北极圈及其以内出现极夜，南半球相反（如右下图）。晨昏线与地轴夹角在0度至23.5度之间，北极圈内有部分极昼，即为北半球昼长夜短，纬度越高昼越长。南半球相反。晨昏线永远平分赤道，所以赤道上终年昼夜等长。
如右图，根据经度变化可以判断地球顺时针自转，即为南半球。晨昏线为弧AMB,AM 为晨线，BM为昏线。右上图中西为夜，东为昼，所以ABCD为晨线。

高考地理考前微专题探究13晨昏线(共35张PPT)

知识梳理：晨昏线的计算
（6）θ的变化情况可以反映各纬度的昼夜长短情况（以北半球为例），当太阳直射北半球，若θ增大，则昼变长，若θ减小，则昼变短，这段时间里昼长始终大于夜长；当太阳直射南半球，若θ增大，则昼变短，若 θ减小，则昼变长，这段时间里昼长始终小于夜长。
（7）昼半球的中心是正午12点, 夜半球的中心是凌晨0点.
1、根据晨昏线的定义还可以确定地球的自转方向
知识梳理：晨昏线的应用
2、确定太阳直射点的位置（１）确定经度：根据光照图中已知经线的地方时找到地方时为12 时的经线或者从光照图中直观看出平分昼半球的经线。（比如上图中红色箭头指向处经线的度数）
知识梳理：晨昏线的应用
2、确定太阳直射点的位置（２）确定纬度：根据与晨昏线相切的纬线的纬度来确定：直射点纬度与和晨昏线相切的纬线的纬度互余。即若与晨昏线相切的纬线纬度为α，则太阳直射点的纬度为90°--α。如右图中太阳直射点所在的经纬度为：北回归线的度数与NA所在的经线的度数。
知识梳理：晨昏线的应用
3、确定日期与季节晨昏线过南北两极，与某一经线圈重合，与所有纬线圈垂直，则这一天为春分日或秋分日。晨昏线与南北极圈相切，北极圈以北出现极昼现象，则为夏至日；北极圈以北出现极夜现象，则为冬至日。
知识梳理：晨昏线的应用
4、确定地方时因在晨昏线特点里提到过，所以这里简单以图来表示
知识梳理：晨昏线的判读
知识梳理：晨昏线的特点
（1）如果把地球看作一个正球体，同时不考虑大气对太阳光线的散射作用，那么，地球上昼半球与夜半球的面积应相等，即晨昏圈是一个过球心的大圆，且平分地球。
（2）晨昏线平面与太阳光垂直。晨昏线上的各点太阳高度为0，昼半球上的各点太阳高度大于0，夜半球上的各点太阳高度小于0。

1-3晨昏线的判读和应用以及各种常见图

图一
660 34′N
23026′N
图二
一架在北半球飞行的飞机，飞越晨昏线上空时，当地为8日19时。回答 1在下图所示的4个地区中，它飞越的是 B A．① B．② C.③ D．④ 2．6小时后该飞机到达西6区的芝加哥，芝加哥的区时是 D A．8 日 14时 B．9日2时 C．9 日 20时 D．8 日 8时 3．该季节能够看到的景色是 B A．长江流域寒梅绽放 B．巴黎盆地小麦黄熟 C．南极中山站终日斜阳 D．赞比西河流域草木葱茏．自西向东
N
晨昏线的应用
N
读右图,回答: 1、此时北京的季节
是
夏季
A
O
B
2、图中A点此时的地方时是 4 时，C点的地方时是 12 时 3、A点昼长是 16 小时，B点昼长 16 小时
C
实战演练
这幅图里，若AB是晨线， AC是昏线，那么此时是北半球的夏至（节气），北极圈内是极昼；反之，若AB是昏线，AC是晨线，则为北半球的冬至日，北极圈内是极夜。认清这一点对解答试题帮助很大，比如若AB是晨线，则北京时间是 6 月 22 日 20 时 0 分。若AB是昏线，北京时间为 12月 22 日 8 时 0 分。
读右图判断1`--2题(阴影部分表示黑夜) 1．此时太阳直射点的地理坐标是 A A．00，300E B．00，600E C．300E,300W D．00，1200E 2．此时有两条经线两侧日期不同，这两条经线是 D A．日界线本初子午线 B．00，1800 C．00，1500W D．1500W，1800
点击高考
图中的两条虚线，一条是晨昏线，另一条两侧大部分地区日期不同；此时地球公转速度较慢。读图完成1--2题。 1．若图中的时间为7日和8日，甲地为（） B A．7日4时 B．8日8时 C．7日8时 D．8日4时 2．此时可能出现的现象是（A ） A.安大略湖畔夕阳西下 B．几内亚湾沿岸烈日当空 C．澳大利亚东海岸夜幕深沉 D．泰晤士河畔曙光初现

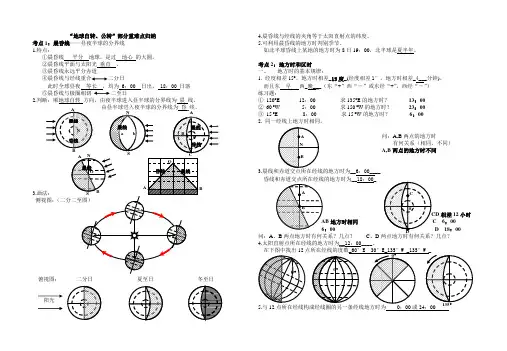

地球自转、公转”部分重难点归纳1

“地球自转、公转”部分重难点归纳考点1：晨昏线——昼夜半球的分界线 1.特点：①晨昏线平分地球，是过地心的大圆。

②晨昏线平面与太阳光垂直。

③晨昏线永远平分赤道④晨昏线与经线重合二分日此时全球昼夜等长，均为 6：00 日出， 18：00 日落 ⑤晨昏线与极圈相切二至日2.3.侧视图：俯视图：二分日夏至日冬至日阳光 4.晨昏线与经线的夹角等于太阳直射点的纬度。

5.可利用晨昏线的地方时判别季节。

如北半球昏线上某地的地方时为8日19：00，北半球是夏半年。

考点2：地方时和区时一、地方时的基本规律：1. 经度相差15o ，地方时相差_15度_(经度相差1°，地方时相差_4___分钟)，而且东早西_晚___（东“+”西“－”或东经“+”，西经“－”）练习题：① 120o E 12：00 求135o E 的地方时？ 13：00 ② 60 o W 5：00 求150 o W 的地方时？ 23：00 ③ 15 o E 8：00 求15 o W 的地方时？ 6：00 2. 同一经线上地方时相同。

问：A,B 两点的地方时有何关系（相同，不同） A,B 两点的地方时不同3.晨线和赤道交点所在经线的地方时为__6：00____ 昏线和赤道交点所在经线的地方时为__18：00_相差12小时地方时相同 C 6：00 ：00 D 18：00 问：A 、B 两点地方时有何关系？几点？ C 、D 两点地方时有何关系？几点？ 4.太阳直射点所在经线的地方时为__12：00____。

点所在经线构成经线圈的另一条经线地方时为 0：00或24：006.一天中太阳升得最高时为__12：00_____，正午的地方时为___12：00____。

7.二至日晨昏线与极圈有2个切点。

一个切点所在经线的地方时为 _12：00____点另一个切点所在经线的地方时为___0：00__点8.平分昼半球的经线的地方时为12：000：0012：00 135°W 110°E 168°04′W0：00 45°E 70°W 11°56′E二．区时1. 时区划分：地球上每隔15个经度划分为一个___时区___，全球共划分＿24＿个时区2.中央经线的度数= 15°×时区数3.时区=已知地点的经度÷15 ，若余数＞7.5，则时区数为商+1余数＜7.5，则时区数为商如167゜E在__东11_时区68 o W在西五时区4.时区差(1)在中时区同一侧，_____相减__(2)跨在中时区两侧，____相加5.区时换算(1)同一时区，区时相同(2)相邻两个时区，区时相差1小时；(3)任意两个时区，先求时区差，再东“+”、西“－”（或东时区“+”、西时区“－”）练习题：①东8区6日22：00 求东10区的区时？7日0：00②西2区8日6：00 求西10区的区时？7日22：00③东9区8月1日12：00 求西9区的区时？7月31 18：00④西3区22日6：00 求128°E的地方时？区时？22日17：32 22日18：00注：求时间一定看清是地方时还是区时。

昼夜交替和晨昏线

10
（3）晨昏线的画法
1、与光线垂直 2、平分赤道注意：太阳光线带箭头、平行且平齐
板书设计
一、昼夜现象
1、昼夜 2、成因
二、昼夜交替
1．概念 2、周期：一太阳日 3．晨昏线及其判读 4、特点 5、画法
B 通过自转方向可知弧NBS是：
昏线
S
6
a
N
通过自转方向可知弧aob是：晨线
o
S
通过自转方向可知弧cod是：昏线
C
N o
7
S
b
练一练 1、判断下图中的晨线、昏线？
A A
B
O
C
C
8
2、判断下图中的晨线、昏线？
A
S
B
C
（2）晨昏线的特点
1、晨昏线平分地球，是过球心的大圆。 2、晨昏线平面与太阳光线垂直。 3、晨昏线永远平分赤道。
昼半球
地球自转
昼夜交替
3
昼夜交替的周期是一个太阳日。
（1）晨线、昏线的判断
晨线：随地球自转，从“黑夜”进入“白晨线天”的过渡线
昏线
昏线：随地球自转，从“白天”进入“黑夜”的过渡线
4
俯视图---以极点为中心的投影图
A
晨昏线
B
C
N
侧视图
A 通过自转方向可知弧NAS是：
晨线
S N
随地球自转从白天进入黑夜的过渡线俯视图以极点为中心的投影图abc晨昏线6anssnb通பைடு நூலகம்自转方向可知弧nas是
昼夜交替和晨昏线
一、昼夜现象
读图思考：地球上昼夜现象是这样产生的？
地球本身不发光地球是不透明体
太阳照射昼夜现象

昼夜更替及昼夜长短的变化

4）判定日出日落时刻பைடு நூலகம்昼夜长短
①晨线日出，昏线日落→判断晨昏线的地方时即为日出日落时刻 ②（同经度上地方时相同）同纬线上日出日落的地方时相同、昼夜长短也相同 Go to
黄赤交角
太阳直射点的周年回归
正午太阳高度变化
昼夜长短的变化
四季五带
注意：
晨昏线与地轴夹角的度数等于太阳直射点的纬度
判断下图分别是哪个节气？
一架在北半球飞行的飞机,飞越晨昏线上空时,当地为8日5时, 在图示的4 个地区中，它飞越的是( C )
170 A160
160
B
170
170 C 160
160 D 170
例1.下图表示全球处在同一日期时，曲线 ABC上的太阳高度为0°。读图完成5～6题。 5.此刻太阳直射点的地理坐标为（） A.（10°N，0°） B.（20°N，0°） C.（20°N，180°） D.（10°N，180°）
冬至日
太阳直射南回归线（北半球的冬至日）：晨昏线与极圈相切，且南极处于极昼
柱状图
昼夜长短及其变化
春秋分日
北半球的夏至日
北半球的冬至日
昼弧和夜弧长短变化
昼弧和夜弧
日
期
北半球各地昼夜变化情况
南半球各地昼夜变化情况
赤道上的昼夜情况
3月21日～6月22日
昼渐长夜渐短昼渐短夜渐长
晨昏线切面过地心、与太阳光线垂直并平分赤道。
2、晨线、昏线的判断
晨线：沿地球自转方向，从夜半球进入昼半球的过渡线
昏线：
沿地球自转方向，从昼半球进入夜半球的过渡线
昏线
春秋分日
太阳直射赤道（春分日或者秋分日）：晨昏线通过极点，与经线圈重合

晨昏线(1)

（1）当AB为晨线时，此日是12月22日前后。（2）当DF为昏线时，此日太阳直射点的纬度位置是 23°26。′N
（3）当AC为晨线时，此时是夏至节气；当 DE为昏线，此日是冬至节气；当AD为晨线，此
日是春秋分时是北晨京时间线是。20:00 ；
晨昏线的判读和应用

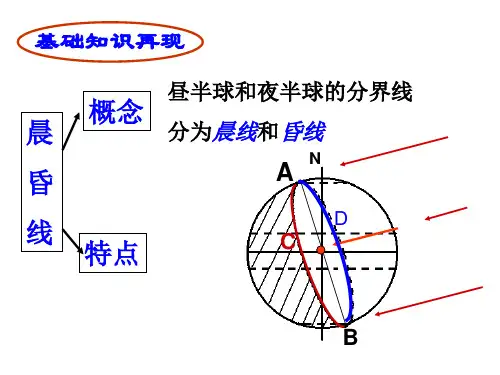

基础知识再现
昼半球和夜半球的分界线
概念
晨
分为晨线和昏线
昏移动方向
AN
线特点
D
C
B
移动方向
自东向西
N
晨昏线（圈）特点
1、平分地球（赤道），是过球心的大圆并且与太阳光线垂直
2、从侧视图看，只能看到晨昏线中的一条，
从俯视图看，能看到晨昏线各半条
N
α
β
3、赤道是昼夜等长，晨线与赤道的交点6：00，昏线与赤道交点18：00
（1）该图表示的是每年夏至（节气）日的情况，此刻太阳直射点的地理坐标是 23°26′N，18。0°
（于2晨）昏图线中中甲的乙晨两地线均上位，
乙日出时刻是 4 点钟。（3）北京时间是 8 点
钟，中国南极中山考察
站的黑夜达 24 小时。
N
晨昏线（圈）特点
4、与经线圈的关系重合或者有夹角
在二分日时与经线重合，二至时达23°26′
总是在0 ~23°26′之间，且与太阳直射点的
度数相同。
N
α
β
5、晨昏线上的太阳高度角 0度
4、晨昏线应用：
（1）确定节气（季节）（2）晨昏线的画法（3）确定时间与昼夜长短（4）确定极昼极夜的范围
