中央空调系统中膨胀水箱的设置和配管中的几个问题

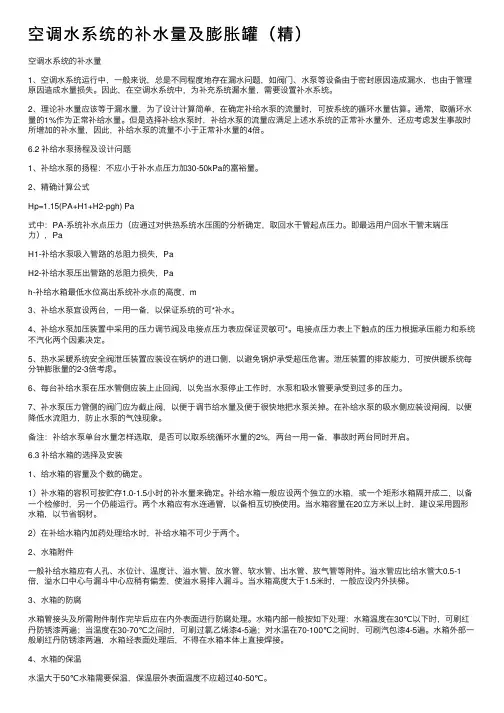

空调⽔系统的补⽔量及膨胀罐（精）空调⽔系统的补⽔量1、空调⽔系统运⾏中，⼀般来说，总是不同程度地存在漏⽔问题，如阀门、⽔泵等设备由于密封原因造成漏⽔，也由于管理原因造成⽔量损失。

因此，在空调⽔系统中，为补充系统漏⽔量，需要设置补⽔系统。

2、理论补⽔量应该等于漏⽔量，为了设计计算简单，在确定补给⽔泵的流量时，可按系统的循环⽔量估算。

通常，取循环⽔量的1%作为正常补给⽔量。

但是选择补给⽔泵时，补给⽔泵的流量应满⾜上述⽔系统的正常补⽔量外，还应考虑发⽣事故时所增加的补⽔量，因此，补给⽔泵的流量不⼩于正常补⽔量的4倍。

6.2 补给⽔泵扬程及设计问题1、补给⽔泵的扬程：不应⼩于补⽔点压⼒加30-50kPa的富裕量。

2、精确计算公式Hp=1.15(PA+H1+H2-рgh) Pa式中：PA-系统补⽔点压⼒（应通过对供热系统⽔压图的分析确定，取回⽔⼲管起点压⼒。

即最远⽤户回⽔⼲管末端压⼒），PaH1-补给⽔泵吸⼊管路的总阻⼒损失，PaH2-补给⽔泵压出管路的总阻⼒损失，Pah-补给⽔箱最低⽔位⾼出系统补⽔点的⾼度，m3、补给⽔泵宜设两台，⼀⽤⼀备，以保证系统的可*补⽔。

4、补给⽔泵加压装置中采⽤的压⼒调节阀及电接点压⼒表应保证灵敏可*。

电接点压⼒表上下触点的压⼒根据承压能⼒和系统不汽化两个因素决定。

5、热⽔采暖系统安全阀泄压装置应装设在锅炉的进⼝侧，以避免锅炉承受超压危害。

泄压装置的排放能⼒，可按供暖系统每分钟膨胀量的2-3倍考虑。

6、每台补给⽔泵在压⽔管侧应装上⽌回阀，以免当⽔泵停⽌⼯作时，⽔泵和吸⽔管要承受到过多的压⼒。

7、补⽔泵压⼒管侧的阀门应为截⽌阀，以便于调节给⽔量及便于很快地把⽔泵关掉。

在补给⽔泵的吸⽔侧应装设闸阀，以便降低⽔流阻⼒，防⽌⽔泵的⽓蚀现象。

备注：补给⽔泵单台⽔量怎样选取，是否可以取系统循环⽔量的2%，两台⼀⽤⼀备，事故时两台同时开启。

6.3 补给⽔箱的选择及安装1、给⽔箱的容量及个数的确定。

关于机械制冷水系统膨胀水箱的设置国家电力公司昆明勘测设计研究院朱世琦随着机械制冷系统在大、中型水电站通风空调运用的日益增多。

冷水系统膨胀水箱的设置也增多起来。

开式膨胀水箱多选择、套用采暖通风标准图集T905（一）、（二）；建築安装工程施工图集CN-6给定的规格型号。

膨胀水箱在冷冻水系统中的主要作用有二：1）吐纳水系统水体的膨胀（收缩）余量，对水系统的影响，低温时（开机期间）不会倒空，高温时（停机期间）不会外溢。

2）水系统的稳压控制点的设置。

其次还有补水等功能。

采暖用的膨胀水箱能简单的套用行吗？今就接触到的几个冷冻水系统的开式的膨胀水箱计算了一下，感到还是有些地方应引起注意。

1水系统的膨胀容积在有关文献（1）(2)中是这样说的：膨胀水箱的膨胀容积是由系统中的水容量和最大的水温度变化幅度决定，可以由下式计算：V p＝αΔt V S m3式中V p――膨胀水箱的有效容积（即从信号管到溢流管之间高差内的容积），m3α――水的体积膨胀系数，α＝ 0.0006 l/ ℃Δt --最大的水温变化值, ℃V S–系统内的水容量, m3, 即系统中管道和设备内的水容量。

有点文献（3）用来另外的形式的表达式，但本质上还是一回事。

2 供暖用水系统膨胀水箱与冷冻水系统的膨胀水箱异同一般情况下冷冻机的出水温度为7℃，回水温度为12℃。

就算冷冻机长期不用，在冷冻水系统的水初温取25℃，则Δt＝t2-t1=7－25＝-18℃。

热水供暖用高温为95℃，蒸汽供暖用高温为130℃，水系统初始温度取5℃。

设系统水量为10 m3。

来对比一下三个系统启动可见膨胀水箱在两种系统中的主要作用都是相同的。

但是各又有特点。

1）同样水量的系统，用在热水供暖的的膨胀水量比制冷用收缩量大5倍; 用在蒸汽供暖上的膨胀水量比制冷用大6.94倍。

2）供暖水系统启动后系统的水体增加，膨胀水量V p > 0 , 即膨胀水箱的水位上升。

因此, 供暖水系统的膨胀水箱的有效容积够用来存蓄膨胀水就行了。

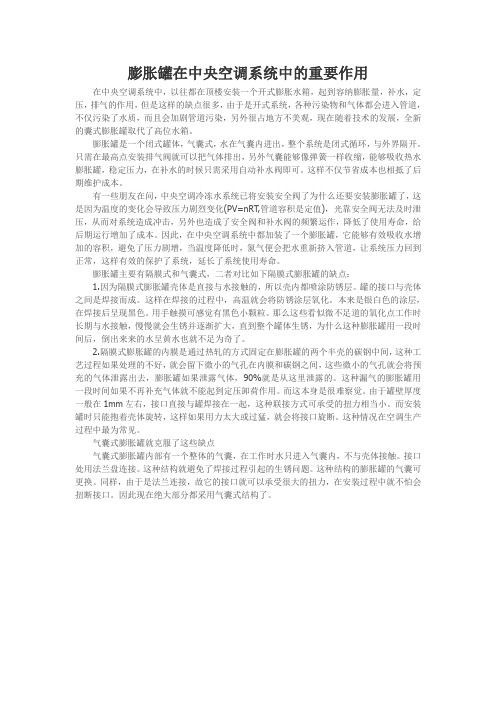

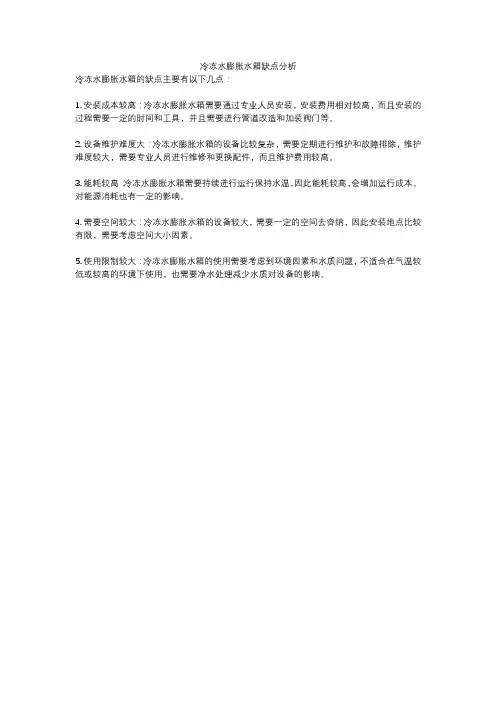

膨胀罐在中央空调系统中的重要作用在中央空调系统中，以往都在顶楼安装一个开式膨胀水箱，起到容纳膨胀量，补水，定压，排气的作用，但是这样的缺点很多，由于是开式系统，各种污染物和气体都会进入管道，不仅污染了水质，而且会加剧管道污染，另外很占地方不美观，现在随着技术的发展，全新的囊式膨胀罐取代了高位水箱。

膨胀罐是一个闭式罐体，气囊式，水在气囊内进出，整个系统是闭式循环，与外界隔开。

只需在最高点安装排气阀就可以把气体排出，另外气囊能够像弹簧一样收缩，能够吸收热水膨胀罐，稳定压力，在补水的时候只需采用自动补水阀即可。

这样不仅节省成本也相抵了后期维护成本。

有一些朋友在问，中央空调冷冻水系统已将安装安全阀了为什么还要安装膨胀罐了，这是因为温度的变化会导致压力剧烈变化(PV=nRT,管道容积是定值)，光靠安全阀无法及时泄压，从而对系统造成冲击，另外也造成了安全阀和补水阀的频繁运作，降低了使用寿命，给后期运行增加了成本。

因此，在中央空调系统中都加装了一个膨胀罐，它能够有效吸收水增加的容积，避免了压力剧增，当温度降低时，氮气便会把水重新挤入管道，让系统压力回到正常，这样有效的保护了系统，延长了系统使用寿命。

膨胀罐主要有隔膜式和气囊式，二者对比如下隔膜式膨胀罐的缺点：1.因为隔膜式膨胀罐壳体是直接与水接触的，所以壳内都喷涂防锈层。

罐的接口与壳体之间是焊接而成。

这样在焊接的过程中，高温就会将防锈涂层氧化。

本来是银白色的涂层，在焊接后呈现黑色。

用手触摸可感觉有黑色小颗粒。

那么这些看似微不足道的氧化点工作时长期与水接触，慢慢就会生锈并逐渐扩大，直到整个罐体生锈，为什么这种膨胀罐用一段时间后，倒出来来的水呈黄水也就不足为奇了。

2.隔膜式膨胀罐的内膜是通过热轧的方式固定在膨胀罐的两个半壳的碳钢中间，这种工艺过程如果处理的不好，就会留下微小的气孔在内膜和碳钢之间，这些微小的气孔就会将预充的气体泄露出去，膨胀罐如果泄露气体，90%就是从这里泄露的。

中央空调膨胀水箱、壳管式冷凝器或蒸发器的结构和检修一、膨胀水箱的结构和工作原理膨胀水箱在商用中央空调中是非常重要的部件之一，主要作用是平衡水循环管路中的水量及压力，下图所示为其典型实物外形。

一般膨胀水箱都设置在水循环系统中的最高点，通常连接在冷却泵或冷冻泵吸水口附近的回水管上。

膨胀水箱一般是由钢板焊制的容器，有不同大小的规格，可以根据管路压力及膨胀水量进行选择。

1.膨胀水箱的结构膨胀水箱主要是由主箱体、水位管、膨胀管、补水管、溢水管等构成。

膨胀管连接水循环管路中回水管路；溢水管用于排除膨胀水箱中多余的水; 水位管与主箱体直接连接，可以显示主箱体中的水位；补水管是用于当膨胀水箱中水位过低时进行补水。

2.膨胀水箱的工作原理商用中央空调中的膨胀水箱是用来收纳和补偿系统中循环水的涨缩量。

当循环水温不变而且水压相同时，膨胀水箱中的水量呈定值；当循环水系统中缺水时，管路中的压力就会下降，膨胀水箱就会自动向系统中进行补水；当系统压力增大（水温度变高时，水的体积随温度升高而增大）时，水循环管路中的水可以通过膨胀管进入膨胀水箱，循环管路中的水压立刻释放。

这样可以使管路中压力始终保持平衡。

如果水循环系统中没有安装膨胀水箱，水温度的变化会导致水的体积与压力同时发生变化，当水的温度上升，体积与压力也会随之上升，当压力过大时，会导致水循环系统中的管路发生破裂。

除安装膨胀水箱外，还可以使用水泵进行定压，在水循环系统的回水管上安装定压水泵，采用测定回水压力的方法控制水泵的开启，来保证水循环系统内的压力稳定。

也可以安装自动排气阀，进行自动排气，调节管路中的压力。

二、壳管式冷凝器或蒸发器的结构和检修在不同型号的商用中央空调中，冷凝器或蒸发器的外形和结构有所不同，例如，在水冷式冷（热）水机组中多釆用壳管式冷凝器和蒸发器，其外形十分庞大，内部包含制冷剂管道和水循环管道两部分。

商用中央空调中的壳管式冷凝器或蒸发器工作异常，一般需要进行更换，在更换和检修操作时应注意以下几个方面：① 在更换损坏的壳管式冷凝器或蒸发器之前，应当先调査引起壳管式冷凝器或蒸发器损坏的原因；② 在更换壳管式冷凝器或蒸发器前将空调机组的电源关闭，回收管路中的制冷剂；③ 先将水循环管路中的截止阀关断，仅放出壳管式冷凝器或蒸发器中的水即可；④ 先对管路系统进行清洁，再更换相同型号的壳管式冷凝器或蒸发器；⑤ 对制冷剂管路系统进行抽真空，并进行压力检测，重新充注制冷剂；⑥最后将截至阀打开，对水冷管路中添加适量的水进行循环。

中央空调系统膨胀水箱的产品知识中央空调系统一般分为三大类：水系统、风系统和氟系统。

水系统中央空调主要以水为冷媒，效果比传统氟系统空调也更舒适，风系统中央空调主要是风为冷媒相比COP要低于水系统。

水系统中央空调一般用于写字椄、酒店、商场或别墅类大型建筑。

高层建筑中央空调处理系统需要一个庞大的水系统，主要的作用就是通过设计压力将冷、热水，按照空调房间冷、热负荷的要求，正确地送至室内机从而处理房间内的温度与空气质量。

一、膨胀水箱管件1、溢流管：用于排出水箱内超过规定水位的多余的水。

2、膨胀管：它将系统中水因加热膨胀所增加的体积转入膨胀水箱。

3、信号管：用于监督水箱内的水位。

4、循环管：在水箱和膨胀管可能发生冻结时，用来使水循环。

5、补水阀：与箱体内的浮球相连，水位低于设定值则通阀门补充水。

6、排污管：用于排除水系统的杂质。

二、膨胀水箱的作用1、排空气：排除空调系统中因各种原因而导致的存在空气的问题2、水处理：可以在水箱中投放水处理药剂清理水系统中的杂质与水藻类。

使空调系统运行性比更高。

3、膨胀：使中央空调系统运行中冷热水因热胀冷缩提供缓冲的余地。

4、补水：补充空调系统运行中因蒸发或者泄漏而损失的水量并保证淡水泵有足够的吸入压头。

5、加热：如果在其中设置了加热装置，可对冷却水进行加热以便暖缸。

6、稳压：由于膨胀水箱与系统的连接处为定压点，因此，膨胀水箱接于系统内的不同位置，将直接改变水系统内的压力分布，特别是对高层建筑水系统的压力影响尤为重要。

三、膨胀水箱的安装为保证膨胀水箱的作用，必须正确连接到中央空调系统中。

在中央空调系统中，膨胀水箱应该接在水泵的吸入侧，而且装置的标高必须要高出水管系统最高点1米以上。

膨胀水箱安装位置，应考虑防止水箱内水冻结，根据不同的安装环境可以考虑适当的做保温处理。

中央空调冷水机组中的蒸发器、冷凝器的承压能力有相应的技术要求。

水泵壳体的耐压则取决于壳体的强度和轴封形式。

而上述设备往往都需要布置在建筑物的最低层也是承受静水压力最大的位置。

膨胀水箱设计1. 简介膨胀水箱是供暖系统中的重要组成部分，它用于容纳系统中的水在加热时由于膨胀而产生的压力。

膨胀水箱的设计合理与否直接影响着供暖系统的正常运行和安全性。

本文将介绍膨胀水箱设计的原理和要点，以及一些常见的设计考虑因素。

2. 设计原理膨胀水箱的设计原理是基于水的膨胀性质。

当水被加热时，其体积会膨胀，从而产生压力。

膨胀水箱的作用就是承受这种压力，以避免系统压力过高而导致损坏。

在设计膨胀水箱时，需要考虑以下几个因素：2.1 容积膨胀水箱的容积应根据供暖系统的总容积和预计的水膨胀率来确定。

一般来说，膨胀水箱的容积应能够容纳系统中最大膨胀的水量，以确保系统正常运行。

2.2 选择材料膨胀水箱一般采用不锈钢或钢板制作，这两种材料具有较强的耐压性和耐腐蚀性。

在选择材料时，需考虑供暖系统中使用的介质对材料的影响，以及系统的工作温度和压力。

2.3 安全阀为了确保供暖系统的安全运行，膨胀水箱应配备安全阀。

安全阀可以在系统压力过高时自动排放部分水压，从而减轻系统的压力。

安全阀的选择应符合相关标准，以确保其可靠性和稳定性。

3. 设计考虑因素在进行膨胀水箱设计时，需要考虑以下几个因素：3.1 系统容量和需求首先需要确定供暖系统的总容量和预计的水膨胀率。

根据这些参数来确定膨胀水箱的容积和安全阀的参数。

3.2 系统压力和温度膨胀水箱的设计应考虑供暖系统的工作压力和温度。

这些参数将影响膨胀水箱的材料选择和尺寸设计。

3.3 安全性膨胀水箱的设计应确保系统在压力过高时能安全释放压力，以避免系统损坏或发生事故。

安全阀的选择和设置应符合相关标准。

3.4 维护和检修膨胀水箱应设计为易于维护和检修。

这样可以确保在需要时能够方便地对膨胀水箱进行维修和更换。

4. 结论膨胀水箱设计对供暖系统的正常运行和安全性具有重要影响。

在设计膨胀水箱时，应考虑系统的容量、水膨胀率、压力、温度以及安全性等因素。

合理的设计能够有效地防止供暖系统的压力过高，确保系统的稳定运行。
