隧道质量无损检测作业指导书

隧道施工测量作业指导书
内容介绍(隧道施工测量作业指导书)
某隧道全长（）km，为确保隧道有很好的贯通精度，必须制定切实可行的控制测量方案。

1、平面控制测量
①洞外平面控制测量
隧道洞外控制复测采用（）全站仪测量系统来提高测量的精度，洞洞外控制采用B级，高程采用三等水准进行复测。

②洞内平面控制测量
为确保隧道高精度地贯通，洞内平面控制拟采用二等导线测角精度进行放测，平均边长600m。

隧道内导线按等边直伸导线布置，且形成导线网。

2、高程控制测量
隧道贯通面上的贯通误差影响值，由洞内和洞外两部分组成，按《铁路测量技术规则》规定，高程贯通限差50mm，即贯通中误差为25mm，其洞内分配值为17mm。

洞内水准线路长度按8km计算，则在洞内施工测过程中，洞内高程控制测量按四等即可满足高程贯通中误差影响值为17mm的要求。

为保证万无一失，洞内高程按三等水准要求施测。

3、作业实施计划
①测量人员进行培训。

②洞外联测，应选在阴天，气温稳定，无大风情况下进行。

③洞内控制测量采用闭合环的方式，每个导线环边数不大于6条。

④坚持三级复测制。

4、贯通测量
隧道贯通后，由三级测量单位派人到现场一起进行贯通测量，并一起进行平差计算工作，共同协商贯通误差调整方案。

隧道施工测量作业指导书明确隧道测量作业的工艺流程、操作要点和相应的工艺标准，指导、规范隧道测量施工，尽可能地减少失误，保证隧道开挖按照规定的精度正确贯通，并使建筑物的位置符合规定，不侵入建筑限界，以确保运营安全。

⑴《客运专线无碴轨道铁路工程测量暂行规定》铁建[2021]189号，《全球定位系统(gps)铁路测量规程》tb10054-97⑵《客运专线铁路隧道工程施工质量环评试行标准》铁建设[2021]160号⑶兰新铁路第二双线设计图纸《新建铁路兰州至乌鲁木齐第二双线施工图新三个泉隧道设计图》（兰乌二线施隧56）、《新建铁路兰州至乌鲁木齐第二双线施工图双线隧道复合式衬砌参考图》（兰乌二线施隧参201）适用于于新建铁路兰新第二双线隧道测量作业施工。

4、测量仪器配置根据标段施工特点及测量分组的情况强化仪器的布局及管理，具体内容如下：每测量班组搭载全站仪一台，每测量班组搭载高精度水准仪、自动安平水准仪各一台，搭载隧道限界检测仪一台。

5、工艺流程及技术要求5.1隧道洞外测量对重点隧道采用gps仪器对隧道控制网进行复核及控制点的加密工作。

布网时，考虑在隧道进出口适当位置各布设三个平面控制点和两个高程控制点，并加以保护。

隧道施工时，以进出口的控制点作为引测进洞依据。

5.1.1平面掌控测量洞外控制网布置采用导线闭合环形式，按四等标准并采用在检定有效期内的1″级全站仪施测，控制网复测后，确认这些控制点符合设计精度等级，再利用这些控制点对全标段进行施工控制点的加密，在每个洞口附近布设不少于3个控制点，中间一些gps点也可纳入网中，以做检核之用。

点位埋设要求互相通视、稳固不动，而且使点位设在便于引测进洞，与开挖后的洞口能通视之处，尽可能避免被施工干扰、被弃碴所掩埋。

洞外控制网导线网平差采用导线网严密平差软件进行平差。

同时，每个洞口至少有2个控制点纳入导线网的整体平差计算。

然后再把这些加密的控制点和设计所给的控制点一起作为隧道洞内外施工控制和放样依据。

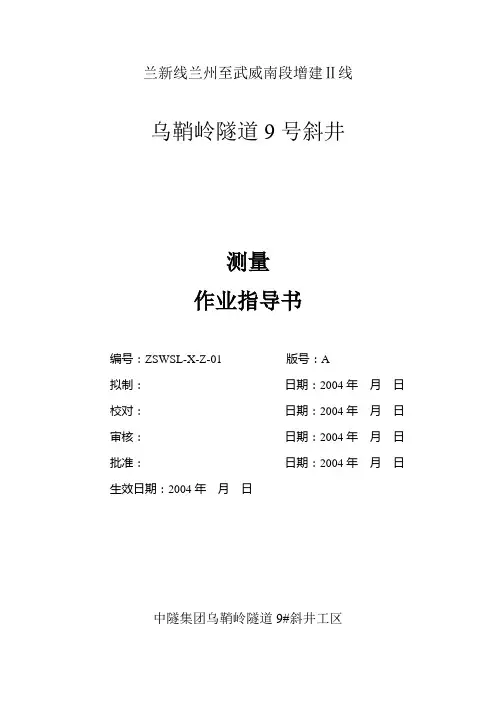

兰新线兰州至武威南段增建Ⅱ线乌鞘岭隧道9号斜井测量作业指导书编号：ZSWSL-X-Z-01版号：A拟制：日期：2004年月日校对：日期：2004年月日审核：日期：2004年月日批准：日期：2004年月日生效日期：2004年月日中隧集团乌鞘岭隧道9#斜井工区施工测量作业指导书一、目的为加强项目部测量管理,提高工作效率，使测量工作制度化、规范化，完善“三级复核制”的测量工作办法，明确职责，对计量仪器的使用、维护、停用和报废进行制，保证计量仪器的准确度、精密度、正常使用寿命、操作人员安全以及为产品质量符合要求提供有效证据，特制定施工测量作业指导书。

二、适用范围中隧集团乌鞘岭隧道斜井工区。

三、测量人员组成斜井工区工程部测量组，实行专业工程师负责制，由工区工程部归口管理。

拟定人员如下：四、职责范围1、在公司工程部的组织下，参加本项目范围内线路桩撅的交接工作；2、负责配合本项目所属线路的复测和钉桩；3、负责隧道的施工放样及施工中的放线放样测量；4、参加本项目承建工程的线路贯通测量、竣工测量和本项目承建工程的永久性桩撅的埋设工作；5、制竣工文件,提供有关测量方面的原始记录和最终成果；6、项目分管施工工程师负有对该工地测量组测量成果复核的责任；7、负责计量仪器设备的保管、维护及保养；8、提供正规的洞内定位放线资料，隧道斜井及正洞中心桩坐标表，计量器具自检记录，洞口、中线控制测量成果，坡度表。

9、好测量及量测原始记录资料的整理、正规并存档，具体要求如下：:a、测量及量测原始记录资料必须用HB型铅笔填写，错误之处允许划一杠，并将正确数值填写与其上。

b、测量原始记录资料必须日期、天气情况、所用仪器型号、参加人员名单(具体干哪项工作必须注明，如观测、记录等)、计算、复核和所要观测内容概述。

c、测量原始记录资料必须整洁、书写标准。

五、工作要求结合本工程实际特点对施工测量提出以下要求：1、V、VI级围岩施工测量工作时间不计入开挖循环时间，II、III、IV级围岩段施工测量工作时间限15min时间以内及时精确完成；2、斜井及正洞洞内施工期间平面控制中线桩采用经纬仪正倒镜分中法向隧道纵向延伸，并实侧水平夹角，限值±10″。

地质雷达法铁路隧道衬砌质量无损检测作业指导书一、检测目的：检测隧道衬砌厚度、衬砌背后的回填密实度和衬砌内部钢架、钢筋等分布，评价隧道衬砌施工质量。

二、检测仪器：隧道衬砌质量检测可采用美国SIR-20型地质雷达系统（见下图），其特点与路基挡墙检测雷达相同。

美国SIR-20型地质雷达系统（一）、地质雷达主机技术指标应符合下列要求：1、系统增益不低于150dB；2、信噪比不低于60dB；3、模/转换不低于16位；4、信号叠加次数可选择；5、采样间隔一般不大于0.5ns；6、实时滤波功能可选择；7、具有点测与连续测量功能；8、具有手动或自动位置标记功能；9、具有现场数据处理功能。

（二）、地质雷达天线可采用不同频率天线组合，技术指标应符合下列要求：1、具有屏蔽功能；2、最大探测深度应大于2m；3、垂直分辨率应高于2cm。

三、检测方法及原理：地质雷达是采用无线电波检测地下介质分布和对不可见目标体或地下界面进行扫描，以确定其内部结构形态或位置的电磁技术。

其工作原理为：高频电磁波以宽频带脉冲形式通过发射天线发射，经目标体反射或透射，被接受天线所接收。

高频电磁波在介质中传播时，其路径、电磁场强度和波形将随所通过介质的电性质及集合形态而变化，由此通过对时域波形的采集、处理和分析，可确定地下界面或目标体的空间位置或结构状态。

地质雷达具有高分辨率、无损性、高效率、抗干扰能力强等特点。

现场检测时地质雷达的发射天线和接收天线密贴于待检表面，雷达波通过天线进入混凝土以及相应介质中，遇到钢筋、钢质拱架、材质有差别的混凝土、混凝土中间的不连续面、混凝土与空气分界面、混凝土与岩石分界面等产生反射，接收天线收到反射波，测出反射波的入射、反射双向走时，就可以算出反射波走过的路程长度，从而求出天线距反射面的距离D。

D= v ×△t/2式中：D——天线到反射面的距离；v——雷达波的行走速度；△t——雷达波从发射至接收到反射波的走时，用ns计。

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==隧道检测作业指导书篇一：隧道施工作业指导书总说明1. 编制目的为了规范施工程序，严格控制施工过程，保证隧道施工工程质量和施工安全，特制定本施工作业指导书，请严格遵照执行。

2. 适用范围本标段所有隧道工程。

3. 职责分工主管工程师负责施工方法控制，并根据试验结果对施工方案进行优化；技术员负责施工现场的施工组织安排与施工技术；质检员监督检查现场的施工质量与检查报表的收集与填写；试验员负责检验原材料、成品质量及混凝土施工过程中配合比的执行情况；安全员制定施工现场安全技术措施并督导施工落实；4. 编制依据《铁路隧道工程施工质量验收标准》（TB10417-201X）；《铁路隧道钻爆法施工工序及作业指南》（TZ231-201X）；《铁路混凝土工程施工技术指南》（TZ210-201X）；《铁路隧道喷锚构筑法技术规范》—TB10108-201X J159-201X；牡绥铁路施工设计图；5. 作业准备1、内业技术准备隧道开工前组织技术人员认真学习实施性施工组织设计，阅读、审核图纸，澄清有关技术问题，熟悉规范和技术标准。

制定施工安全保证措施，提出应急预案。

对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗工作。

2、外业技术准备⑴修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要，满足技术工人生活休息的需要⑵施工所需的材料和机械设备已到场。

⑶水、电、施工道路能够满足施工生产的需要。

6. 环保要求环保、水保要本着“三同时”原则与工程本体同步实施。

符合国家、铁道部及地方政府的有关环保、水保的标准，在施工过程中严格按照国家有关部委批复的环保、水保方案实施，自觉接受并积极配合国家及地方环保、水保行政主管部门的监督检查。

确保工程所处的环境不受污染和通过国家验收。

一、编制依据1、《公路工程技术标准》 (JTJ B01-2003)2、《公路隧道设计规范》 (JTG D70-2004)3、《锚杆喷射混凝土支护技术规范》 (GBJ 50086-2001)4、《工程测量规范》 GB500265、《国家一、二等水准测量规范》 GB128976、施工设计图纸和沿线地质调查资料二、编制目的通过本计划指导本项目部隧道施工监控量测工作，在隧道施工过程中，通过对围岩、地表变形以及支护结构应力、围岩与支护结构、支护与支护之间接触压力等量测，了解围岩稳定状态和支护结构、衬砌的可靠程度。

1、确保施工安全及结构的长期稳定性；2、验证支护结构效果，确认支护参数和施工方法的准确性或者为调整支护参数和施工方法提供依据；3、确定二次衬砌施作时间；4、监控工程对周围环境的影响；5、积累测量数据为信息化设计与施工提供依据；三、合用范围合用于采用喷锚构筑法修筑的隧道及浅埋隧道施工中的监控量测工序，使其处于受控状态，本计划合用于我项目部所有的隧道监控量测施工。

四、职责：物资部负责量测仪器设备的采购。

工程部负责提供仪器设备采购计划，编制监控量测设计。

技术主管负责量测计划安排、量测资料的整理，并根据量测结果及时向施工负责人汇报洞内围岩的稳定状态，指导现场施工。

量测组在技术人员的指导下，负责测点的埋设和日常的量测工作，并作好量测记录。

五、工程概况*******。

六、监控量测1、监控量测流程图见附图监控量测流程图2、监控量测的主要项目本标段隧道以洞内外观察、 净空水平收敛量测、 拱顶下沉量测及地表下沉量测等四项为施工监测项目。

必要时， 隧道施工中遇断层带增设隧底上鼓量测项目。

1)洞内、洞外观察隧道内观察分开挖工作面观察和已施工区段观察两部份， 开挖工作面观察在 每次开挖后进行， 内容包括节理裂隙发育情况、 工作面稳定状态、 涌水情况及底分析研究地质勘察资料制定监控量测计划施 工监控量测开挖工作面观测 数据采集处理否安全否施工方法变 更支护加强已施工区域施工方法变 更支护减弱的支护加强否经济否否施工完成否是结 束板是否隆起等， 当地质情况基本无变化时， 可每天进行一次。

隧道量测作业指导书量测作为施工程序中不可缺少的内容，它不仅监测各施工阶段围岩和支护动态，而且可为初期支护设计参数以及预留变形量修正提供依据，确定二次衬砌和仰拱的施作时间提供反馈信息，以达到合理安排施工程序，确保施工安全和隧道稳定的目的。

一、量测所需仪器为：数显收敛仪（JSS30A精度0.06 mm）,自动安平水准仪精度(1.5～2.0 mm)，钢尺、铝合金水准尺。

二、量测内容、办法及频率隧道现场量测项目、办法及频率表表-1项目名称方法及工具测点布置量测时间间隔备注1～15d16d～1个月1～3个月大于3个月洞内及洞外观察岩性、结构面、产状及支护结构的观察及描述开挖后及初期支护后进行。

每次爆破后进行观察。

必测水平净空变化JSS30A型数显收敛计Ⅴ级～Ⅵ级围岩５～１０米埋设、Ⅳ级围岩１０～３０米埋设、Ⅲ级围岩３０～５０米埋设。

1～2次/天1次/天1～2次/周1～3次/月必测拱顶下沉水平仪、钢尺、水准尺Ⅴ级～Ⅵ级围岩５～１０米埋设、Ⅳ级围岩１０～３０米埋设、Ⅲ级围岩３０～５０米埋设。

1～2次/天1次/天1～2次/周1～3次/月必测地表下沉水平仪、钢尺、水准尺每10～50米一个断面，每个断面7个测点。

开挖面距量测断面前后<2B时,1～2次/天。

开挖面距量测断面前后<5B时,1次/2天。

开挖面距量测断面前后>5B时,1次/周。

必测1、洞内及洞外观察洞内观察可分开挖工作面观察和初期支护完成区段观察两部分，开挖工作面观察应在每次开挖后进行一次，当地质情况基本无变化时可每天进行一次。

在观察中当发现地质条件恶化，应立即通知施工负责人采取应急措施。

对初期支护完成区段的观察应每天至少进行一次，观察内容包括喷射砼、钢架、锚杆的状态。

洞外观察包括对洞口地表情况、地表沉陷、边坡及仰坡的稳定，以及地表水的渗透等的观察。

2、水平净空变化量测及拱顶下沉量测①、量测隧道断面的收敛情况包括量测拱顶下沉、净空水平收敛。

隧道设备检查作业指导书目 次1.作业介绍 (1)2.作业流程示意图 (3)3.作业内容及标准 (4)4.安全风险提示 (5)5.附录 (6)1.作业介绍对隧道设备进行周期性检查，真实掌握设备状态，根据设备检查发现的隧道建筑物劣化等级的程度不同，安排维修保养或上报路局进行工程整治，达到“关键设备重点修，重要设备周期修，一般设备状态修”，实现设备状态经常保持均衡完好。

1.1作业条件1.1.1网内检查1.1.1.1V≤160km/h的线路区段可在天窗点外作业，必须按规定设置好防护，来车时要及时下道。

1.1.1.2 160km/h ＜V≤200km/h的线路区段必须纳入天窗点内作业。

1.1.2网外且不影响行车的检查不受封锁时间限制1.1.3作业时间：根据工作量确定。

1.2人员要求：作业负责人由不低于工班长或指派胜任的桥路工担任，防护员0-2人，作业人员至少2人一组。

1.3作业要点1.3.1检查准备：制定检查计划（检查区间、行别起止里程，检查项目和内容，检查人员组织和分工等）、明确检查标准、检查工具准备。

1.3.2检查基本作业：全面检查隧道设备。

检查应逐公里逐座设备逐项目全面检查，不得遗漏。

逐座设备从基础及周边环境抓好设备全面检查。

1.3.4检查资料梳理、病害分析。

全面记录检查病害状态和设备缺陷，结合前病害记录进行综合分析，重点病害及时录入重点病害库，建立专项观测1记录台帐。

1.3.5制定作业方案。

依据检查结果制定作业方案，桥、涵检查作业方案应包括作业地点，作业项目，工作量等内容。

22.作业流程示意图343.作业内容及标准3.1作业程序3.1.1检查准备：制定检查计划（检查区间、行别起止里程，检查项目和内容，检查人员组织和分工等）、明确检查标准、检查工具准备。

3.1.2检查项目：隧道点外检查项目，按照《铁路桥隧建筑物修理规则》规定进行检查。

3.1.3检查基本作业：全面检查隧道设备。

检查应逐公里逐座设备逐项目全面检查，不得遗漏。

隧道监控量测作业指导书一、引言隧道监控量测作业指导书旨在对隧道监控量测作业进行规范和指导，确保监控量测工作的准确性和可靠性。

本指导书适合于隧道监控量测作业的各个阶段，包括前期准备、监测设备安装、数据采集与处理等环节。

二、任务目的隧道监控量测的目的是为了及时发现隧道的变形和变化趋势，预警潜在的安全风险，并采取相应的措施进行修复和加固。

本次监控量测作业的目的是对某隧道进行全面的监测，以确保隧道的安全运行。

三、前期准备1. 建立监测方案：根据隧道的特点和监测要求，制定监测方案，明确监测的目标、监测点位、监测参数等内容。

2. 选择监测设备：根据监测方案，选择适合的监测设备，包括位移传感器、应变计、裂缝计等。

3. 设计监测布点：根据监测方案和隧道结构特点，合理布置监测点位，确保监测数据的全面性和代表性。

4. 安装监测设备：根据监测方案和监测布点，进行监测设备的安装和调试工作，确保设备的正常运行。

四、监测设备安装1. 安装位置选择：根据监测方案和监测布点，选择合适的安装位置，确保监测设备能够准确、稳定地采集数据。

2. 安装方法：根据监测设备的特点和要求，采用适当的安装方法，包括固定、调整、连接等操作。

3. 安装质量控制：在安装过程中，严格按照操作规程进行操作，确保安装质量符合要求。

4. 安装记录：对于每一个监测设备的安装，及时记录安装位置、方法、质量等信息，以备后续数据处理和分析。

五、数据采集与处理1. 数据采集：根据监测方案和设备要求，定期进行数据采集工作。

采集时要注意环境条件的稳定性，确保数据的准确性和可靠性。

2. 数据处理：对采集到的数据进行处理和分析，包括数据校正、数据筛选、数据平滑等步骤，得到可靠的监测结果。

3. 数据分析与评估：根据监测结果，进行数据分析和评估，判断隧道的变形趋势和安全状况，并及时报告相关部门。

4. 数据存储与备份：对采集到的数据进行存储和备份，确保数据的安全性和完整性。

六、作业安全1. 安全措施：在进行监测量测作业时，要严格遵守相关安全规定，佩戴个人防护装备，确保作业人员的人身安全。

隧道检查作业指导书（高速铁路）目次一、作业介绍 (3)二、作业流程图 (5)三、作业程序及标准 (6)1 作业准备 (6)1.1 点名分工 (6)1.2 工（机）具检查 (6)1.3 人机转移 (6)2 作业过程 (7)2.1 上道作业 (7)2.2 作业基本过程 (7)2.3 验收 (8)2.4 撤除防护 (8)四、质量标准 (9)五、工具材料及备品 (10)1.备品清单 (10)2.材料清单 (10)一、作业介绍作业范围：本做作业指导书适用于工务段范围内的高速铁路混凝土箱梁检查作业。

人员要求：1.岗位要求：作业负责人为班长及以上人员。

2.人员配置：作业负责人1名，作业人员数量根据方案确定，防护员2-4人。

作业条件：1.天窗点内作业2.作业时间：根据工作量确定。

作业风险：1.无计划或超范围作业，造成行车事故。

2.高处作业时向下抛掷料具，造成行车事故。

3.机具、料具堆放不稳固侵入限界，造成行车事故。

4.天窗点外入网上道，造成机车车辆伤害。

5.横越线路未执行“一站、二看、三通过”的规定，上道前未严格执行“手比、眼看、口呼”制度，造成机车车辆伤害。

6.电器设备、线路状态不良，使用未装触电保护器的各种手持式电动工具和移动式设备，维修电器设备未执行持证操作、按规定穿戴好防护用品，造成触电人身伤害；7.电气化铁路区段作业人员未严格执行《电气化铁路有关人员电气安全规则》造成作业人员触电人身伤害；8.线路上作业未按规定设置防护，作业点超过100米、通信不良或瞭望不良地段未及时增设中间防护员，未严格执行现场防护员与驻站联络员联系制度，出现联系中断或脱节未立即停止作业并组织人员下道，遇六级以上大风未停止作业，造成人身伤害；9.各种机具未制定有切合实际的安全操作规程，机械使用未执行专人专机，机具设备带病或超负荷运转，安全防护装置不齐全，造成人身伤害。

二、作业流程图三、作业程序及标准1 作业准备1.1 点名分工作业负责人组织防护员、作业人员列队点名,明确作业内容、主要技术标准、安全事项、作业时间、人员分工、作业人员行走路线，所有职工均应按规定使用劳动保护用品。

隧道监控量测作业指导书1.0编制目的现场监控量测是隧道施工管理的重要组成部分，通过现场对围岩支护体系的稳定状态进行监测，为初期支护和二次衬砌设计参数的调整提供依据，确保施工及结构运营安全、指导施工程序、便于施工管理。

2.0编制依据国家现行的有关法律、法规、政策等公路隧道施工技术规范公路工程质量检验评定标准公路隧道工程现场施工技术3.0适用范围适用于各级公路隧道围岩监控量测工作。

4.0监控量测的准备工作4.1技术准备4.1.1在开工前组织技术人员认真学习实施性施工组织设计及设计图，熟悉隧道施工规范和相关技术标准。

重点学习量测项目、布点位置及数量、量测频率等。

4.1.2开工前应根据隧道规模、地形、地质条件、支护类型和参数、施工方法等，进行监控量测设计。

该设计应包括：量测项目、量测仪器、测点布置、量测频率、数据处理及量测人员组织等。

4.2量测仪器准备配备齐全量测使用的数码相机、软盘仪、收敛计、精密水准仪、钢挂尺或全站仪等仪器设备。

主要设备及仪器设备配置表1劳动力组织方式：各项目部设置监控量测组，每个作业工地成立专业的现场监控量测小组。

2监控量测人员结合监控量测设计、隧道施工组织设计和进度要求进行合理配置。

监控量测组人员配备表5.1复合式衬砌和喷锚衬砌隧道开工前，应制订施工全过程监控量测方案。

5.2监控量测工作应结合开挖、支护作业的进程，按要求布点和监测，并根据现场实际情况及时调整补充，量测数据应及时分析、处理和反馈。

6.0隧道现场监控量测程序及流程6.1每个断面为一个完整的作业区。

工作程序为：施工准备→埋设断面测点→采集数据→进行数据整理分析→录入信息化系统→信息反馈指导施工→检验验收。

6.2监控量测流程流程监控量测流程框图见图6-2。

7.0隧道现场监控量测项目7.1隧道现场监控量测必测项目：隧道现场监控量测必测项目7.2隧道现场监控量测选测项目：应根据设计要求、隧道横断面形状和断面大小、埋深、围岩条件、周边环境条件、支护类型和参数、施工方法等综合选择选测项目。

隧道施工测量一．隧道施工的特点和隧道测量的任务和内容1.隧道施工的特点隧道的开挖是顺着中线不断地向洞内延伸的，衬砌和洞内建筑物（避车洞、排水沟、电缆槽等）的施工紧跟其后，不等贯通，隧道内的大部分建筑物已经建成；为了保证工期，常利用增加开挖面的方法，将整个隧道分成若干段同时施工。

两个开挖面相向开挖，在预定位置挖通称为贯通。

贯通后，由两端分别引进的线路中线，应按设计规定的精度正确衔接。

2.隧道施工测量的主要任务隧道测量主要是为了保证相向开挖的工作面，按照规定的精度在预定位置贯通；保证洞内各项建筑物以规定的精度按照设计位置修建，不得侵入建筑限界3．隧道施工的测量特点（1）洞外总体控制作为指导隧道施工的测量工作，在隧道开挖前一般要建立具有必要精度的、独立的隧道洞外施工控制网，作为引测进洞的依据；对于较短的隧道，可不必单独建立洞外施工控制网，而以经隧道施工复测、调整后并确认的洞外线路中线控制桩为引测进洞的依据。

（2）洞内分级控制洞内控制点控制正式中线点（正式中线点是洞内衬砌和洞内建筑物施工放样的依据），正式中线点控制临时中线点；临时中线点控制掘进方向。

洞内高程控制与平面相仿，临时水准点控制开挖面的高低，正式水准点控制洞内衬砌和洞内建筑物的高程位置。

（3）开挖方法影响测量方式当采用先导坑后扩大成型法施工时，对隧道的位置还有一定的纠正余地，隧道施工测量可先粗后精；当采用全断面开挖一次成型法施工时，隧道施工测量必须一次到位。

对于采用全断面开挖法开挖的隧道，其测量过程与先挖导坑后扩大成型开挖的隧道基本一样，不同的是对临时中线点、临时水准点的测设精度要求较高，或者是直接测设正式中线点、正式水准点。

（4）隧道施工的特殊环境对控制点布设提出特殊要求隧道贯通前，洞内平面控制测量只能采用支导线的形式，测量误差随着开挖的延伸而积累，所以要经常的对洞内的控制点进行复测，用以检较精度，保证洞外控制网和洞内施工控制测量必要的精度。

文件编号：ZY作业指导书（隧道结构及病害检测）编写：日期：审核：日期：批准：日期：受控状态：持有者姓名：分发号：持有者部门：作业指导书隧道结构及病害检测/检查目录1.1开展项目 (1)1.2依据文件 (1)1.3主要仪器设备 (1)1.4操作规程 (4)1.5扫描之前的仪器调试和参数设置 (4)1.6数据处理 (5)1.7注意事项 (6)1.8隧道实体雷达检测相关参数记录表 (6)1.9隧道实体雷达检测报告格式 (8)1.1开展项目适用于隧道衬砌厚度及缺陷检测、桥梁的无损检测评估等。

1.2依据文件（1）《公路工程质量检验评定标准》（JTG F80/1-2004）；（2）《铁路隧道衬砌无损检测规程》（TB10223－2004）。

（3）《公路隧道施工技术规范》（JTG F60-2009）1.3主要仪器设备标准名称型号规格天线测量范围垂直分辨率地质雷达TerraSIRch SIR-3000 900MHz深度1.0m（混凝土）14cm1.3.1测线位置隧道衬砌厚度检测主要是检测顶线3号测线，左拱腰线2号测线和右拱腰线4号测线三条测线的衬砌厚度，纵向在隧道衬砌表面连续检测，具体检测位置见下面示意图：1.3.2工作原理检测采用美国生产的便携式地质探测仪（型号：TerraSIRch SIR-3000），以下简称“地质雷达”。

该仪器具有携带方便、采集速度快、水平和垂直位置精度高等优点。

地质雷达检测原理是利用高频电磁波（主频为数十至数百乃至数千兆赫）以宽频带短脉冲形式，由地面通过天线传入地下，经地下地层或目的物反射后返回地面，被天线接收（对于叠加的不同介质，脉冲原理类似），发射天线和接收天线合成在一起。

如下图所示。

以上过程在仪器显示界面上形成以横坐标为扫描或者距离(用时间模式测量显示的距离不正确，需要以扫描进行距离归一化)，纵坐标为时间（这里显示的时间是电磁波从发射到接收的总时间）或者距离（以时间和介电常数对应的波速计算得来）的图像。

衡茶吉铁路HCJ-3标段测量工程编号：hcjtl-clgc-005 隧道测量作业指导书单位：中铁电气化集团编制：曾智炫审核：批准：2009年06月08日发布2009年06月10日实施一·选用仪器2秒级全站仪（莱卡TCL802，宾得）水准仪每公里偶然中误差2mm（宾得）二隧道测量的内容隧道施工测量可分为洞外控制测量和洞内控制测量。

控制测量的目的是建立洞内和洞外的控制网，以保证隧道工程在两个或多个开挖面的掘进中，使施工中线在贯通面上的横向及高程能满足贯通精度的要求，并符合路面及纵断面的技术标准。

洞外平面控制测量的主要内容是：对设计单位所交付的洞外中线方向以及长度和水准基点的高程等进行复核；设置各开挖洞口的引测投点，以利施工时据以进行洞内控制测量；测定相向开挖洞口各控制点的相对位置，并和路线中心线联系以便根据洞口控制点进行开挖，使隧道按设计的方向和坡度以及规定的精度贯通。

洞内控制测量的内容是：依据经过校核过的隧道洞口的投点，将其引伸人洞，作为隧道开挖和衬砌的依据。

平面控制网的选点工作，应结合隧道平面线型及洞口(包括辅助坑道口)的投点需要并考虑地形地物，力求图形刚强简单。

在确保精度的前提下，还应充分考虑观测条件、测站的稳定程度等。

各测站均应埋设混凝土金属标桩。

洞口投点的位置，应便于引测进洞，尽量避免施工于扰。

各掘进洞口至少设一个投点，并尽量纳入控制网内，只有在条件不允许时，方可用插点形式与控制网联系。

当洞口位于曲线上时，应在曲线上或曲线附近增设1个投点，以利于拨角进洞。

当洞口位于直钱上时，也可于洞口前后各设1个测点，其间距不宜小于2阗m，以便沿隧道中线延伸直线进洞。

隧道工程控制网布设应注意以下几点：2.1 平面控制结合隧道长度、平面形状、线路通过地区的地形和环境等条件，可采用GPS测量、三角测量、导线测量、边角测量及其综合使用。

2.2 洞外的控制网应布设成独立的平面、高程系统控制网，以提高贯通的精度。

隧道篇作业指导书隧道篇作业指导书隧道是人类为了克服山峰，开发资源和交通运输而开凿的一种工程。

随着现代化的发展和城市化进程的加快，隧道的建设越来越受到重视。

在建设隧道的过程中，需要考虑到各方面的因素，如地质条件、环境因素、建设成本、工程安全等。

本篇作业指导书将分为以下几个部分，对隧道建设的重要性、隧道建设的流程、隧道质量控制以及隧道安全管理进行详细介绍，并且提供学生应该注意的要点。

一、隧道建设的重要性隧道建设具有重要的经济意义和社会意义。

隧道不仅有利于交通运输和城市化建设，而且还可以开发和利用矿产资源。

隧道的建设可以改善交通条件，缩短运输时间，提高运输效率，促进经济发展，降低交通事故的发生率。

此外，隧道建设还可以促进城市化建设，提高城市化水平，促进人类社会的进步。

二、隧道建设的流程1.隧道建设的规划阶段在规划阶段，需要进行地质勘探，确定隧道的位置和线路，确定隧道的长度和事项，制定隧道建设规划，向有关部门申请土地使用和环境影响评估等。

建设单位需要考虑到各个方面的因素，如地质条件、环境因素、建设成本、工程安全等。

2.隧道建设的设计阶段在设计阶段，需要制定隧道的设计方案和设计细节，确定隧道的结构和材料，计算和评估施工的可行14和可行性。

此外，需要进行深入的地质勘探和环境影响评估，评估隧道建设的环境影响和工程风险。

3.隧道建设的施工阶段在施工阶段，需要开展隧道的开挖、支护、贯通、装修等一系列工作。

施工单位需要制定施工计划和施工方案，配备足够的施工人员和设备，实行施工监督和质量验收。

在施工过程中，需要注意安全、环保、节能等的问题，确保施工的安全和工程品质。

4.隧道建设的验收和投运阶段在验收和投运阶段，需要进行隧道的验收和测试，包括地质和环境等条件的检查和测试，隧道的力学性能和耐久性能的测试等。

验收合格后，需要进行隧道的正式运营和管理，制定隧道管理规定和应急预案，确保隧道的安全和稳定运行。

三、隧道质量控制隧道质量是保证工程安全、使用寿命和施工效益的重要因素。

隧道测量作业指导书新建贵阳至广州铁路GGTJ-7 隧道测量作业指导书目录前言1、目的 .................................................................. ..................................................................... ............................3 2、编写依据................................................................... ..................................................................... ...................3 3、适用范围................................................................... ..................................................................... ...................3 4、测量依据................................................................... ..................................................................... ...................3 5、施工控制测量工艺流程图................................................................... (4)第一章洞外控制测量作业指导1、洞外平面GPS控制作业 .................................................................. ..............................................................5 1.1加密控制桩的布设 .................................................................. . (5)2、外业观测........................................................................................................................................ ...................7 2. 1 GPS观测的主要技术................................................................... .............................................................7 2.2 天线高的量取................................................................... ..................................................................... ......7 2.3 外业记录................................................................... ..................................................................... ...............7 2.4 GPS数据处理................................................................... ..................................................................... .......7 3、控制网测量精度指标要求 .................................................................. .......................................................8 4、导线法进行线路测量观测的主要技术 .................................................................. ...................................8 5、施工加密导线测量作业的基本要求 .................................................................. .....................................9 6、导线测量数据处理 .................................................................. .....................................................................11 7、洞外高程控制测量................................................................... (11)7.1 二等水准测量精度要求 .................................................................. ........................................................11 7.2二等水准测量的技术标准 .................................................................. ....................................................12 7.3二等水准观测主要技术要求................................................................... ...............................................12 8、数据处理................................................................... ..................................................................... .................13 9、精度质量保证措施 .................................................................. .....................................................................13第二章洞内控制测量作业指导1、隧道内桩位埋设要求 .................................................................. ................................................................15 2、进洞方向控制................................................................... ..................................................................... ......15 3、洞内中线测量................................................................... ..................................................................... ......15 4、洞内平面控制测量................................................................... (16)5、加密控制网测量精度 .................................................................. ..............................................................16 5.1 施工平面控制网加密精度估算 ........................................16 6、洞内高程控制测量 ................................................ 22 6.1 二等水准测量精度要求 .................................................................. (22)1新建贵阳至广州铁路GGTJ-7 隧道测量作业指导书6.2 二等水准测量的技术标准................................................................... .................................................22 6.3 二等水准观测主要技术要求 .................................................................. .............................................22 7、断面测量................................................................... ..................................................................... .................23 8、贯通竣工测量 .................................................................. ..................................................................... ....23 9、测量保证措施................................................................... ..................................................................... (24)第三章隧道监控测量作业指导1、目的................................................................... ..................................................................... ..........................262、适用范..................................................................... .................26 3、编写依据................................................................... ..................................................................... .................26 4、隧道洞内、外观察 .................................................................. .....................................................................27 5、隧道围岩及二衬变形量测 .................................................................. .....................................................27 6、现场量测要求 .................................................................. ..................................................................... .........27 7、量测断面间距、测点布置 .................................................................. .....................................................28 8、量测频率................................................................... ..................................................................... ...............28 9、施工监测................................................................... ..................................................................... .................29 9.1周边水平位移量测 .................................................................. .. (29)9.2拱顶下沉量测 .................................................................. ..................................................................... .....29 9.3地表下沉量测 .......................................................................29 9.4 沉降缝两侧及洞口段与路基过渡段量测................................................................... ......................30 10、量测数据整理、分析与反馈................................................................... ................................................30 11、控制点的保护措施................................................................... (30)第四章控制测量成果1、CPI坐标成果 .................................................................. ..................................................................... ..........31 2、CPII坐标成果................................................................... ..................................................................... .......32 3、二等水准成果 .................................................................. ..................................................................... (34)2新建贵阳至广州铁路GGTJ-7 隧道测量作业指导书前言1、目的为了更好的完成测量工作，保证控制测量和施工测量准确无误，加快施工进度，使本项目部的测量工作规范化，制度化，更好地为施工生产服务，同时为了局工程指挥部实现“全面工作争第一”的工作理念，特编写本指导书。
