Abaqus是一款强大的工程仿真软件，而Python则是一种高效、易学的编程语言。
通过Python 对Abaqus进行二次开发，可以大大提高仿真效率。
以下是Abaqus Python二次开发入门案例的步骤：
安装Abaqus和Python
首先需要安装Abaqus和Python。
Abaqus可以从官网下载安装包，而Python则可以从官网下载安装。
了解Abaqus Python API
在Abaqus中，Python API是用来编写脚本和插件的工具。
通过Python API，可以实现对Abaqus 的二次开发。
需要了解Abaqus Python API的基本知识，包括模块、工具、数据对象等等。
编写Python脚本
根据需求，编写Python脚本来实现特定的功能。
例如，可以编写一个脚本，用来自动生成模型、执行仿真、结果后处理等等。
在编写脚本的过程中，需要使用Abaqus Python API提供的函数和方法。
运行Python脚本
将编写的Python脚本保存，并在Abaqus中运行。
在运行脚本之前，需要确保Abaqus已经启动，并且已经连接到了Python解释器。
调试和优化
在运行脚本的过程中，可能会遇到各种问题，需要进行调试和优化。
需要对Python脚本进行逐步调试，找到问题所在，并且优化代码，提高仿真效率。
以上是Abaqus Python二次开发入门案例的基本步骤。
在开发过程中，需要不断学习和积累经验，才能够更好地利用Python API实现对Abaqus的二次开发。

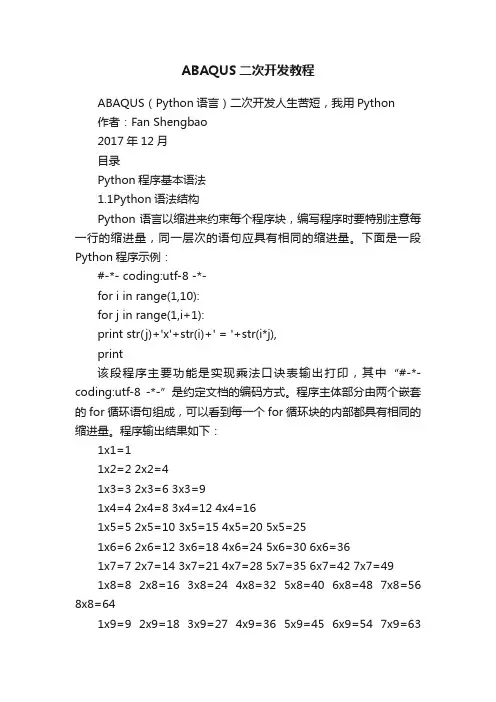

ABAQUS（Python语言）二次开发人生苦短，我用Python作者：Fan ShengbaoPython2.72017年12月目录第一章Python程序基本语法 (1)1.1Python语法结构 (1)1.2Python元组 (1)1.3Python列表 (1)1.4Python字典 (2)1.5Python集合 (3)1.6Python字符串 (3)1.7Python分支语句 (4)1.8Python循环语句 (5)1.8.1for循环 (5)1.8.2while循环 (5)1.9Python定义函数 (5)1.10Python模块 (6)1.11Python包 (7)1.12Python文件和目录 (7)1.12.1目录操作 (7)1.12.2文件操作 (7)1.13Python异常处理 (8)第二章ABAQUS/Python二次开发 (9)2.1ABAQUS执行Python程序 (9)2.2编写ABAQUS/Python程序 (10)2.3ABAQUS录制Python程序 (10)2.4ABAQUS/Python对象介绍 (11)2.4.1 session对象 (11)2.4.2 mdb对象 (11)2.4.3 odb对象 (13)2.5ABAQUS完整二次开发示例 (14)2.6ABAQUS二次开发常用函数 (16)2.6.1 Part模块常用函数 (16)第一章Python程序基本语法1.1Python语法结构Python语言以缩进来约束每个程序块，编写程序时要特别注意每一行的缩进量，同一层次的语句应具有相同的缩进量。
下面是一段Python程序示例：#-*- coding:utf-8 -*-for i in range(1,10):for j in range(1,i+1):print str(j)+'x'+str(i)+' = '+str(i*j),print该段程序主要功能是实现乘法口诀表输出打印，其中“#-*- coding:utf-8 -*-”是约定文档的编码方式。
利用Python对Abaqus进行后处理结果输出-----中大_戚超_2016.10.31 概述在Abaqus的二次开发过程中，通常需要采用Python脚本语言将Abaqus的计算结果进行输出，然后再进行处理。
Python使Abaqus的内核语言，使用较为方便，Abaqus运行Python语言的方式有多种，可以直接命令窗口，也可以读入脚本，还可以采用类似批处理的方式。
本次以一个例子细说Python语言在Abaqus后处理中的应用，模型的计算结果云图如图1所示。
图1 计算结果2 输出所有积分点上的Mises应力直接上Python代码：import osfrom odbAccess import*from textRepr import*myodb=openOdb(path='Job-1.odb')cpFile=open('artlcF1.txt','w')RF=myodb.steps['Step-1'].frames[1].fieldOutputs['S'].valuesfor i in range(len(RF)) :cpFile.write('%.3F\n' %(RF[i].mises))else:cpFile.close()#引入模块，因为需要打开结果文件#打开结果文件，并复制给变量myodb#打开一个txt文件#将输出场赋值给RF#循环语句，向txt文件逐行写入mises应力Abaqus的结构层次分的很细，比如结果文件下分如下：使用过Abaqus的都知道step表示载荷步，frame表示载荷子步，因而在读取Mises应力时需要详细地指定输出哪一步的应力，而应力结果是输出场数据（fieldOutput）的中一种，需要指定是何种应力，程序才知道怎么读取并写入。
由于Abaqus里面涉及的变量特别多，通常很难记清楚那一项下面都有哪些量可以调用，此时比较好的方式是采用print 函数查看，例如查看myodb.steps['Step-1'].frames[1].fieldOutputs 下面有哪些变量可以调用，在窗口输入：print myodb.steps['Step-1'].frames[1].fieldOutputs显示：{'AC YIELD': 'FieldOutput object', 'CF': 'FieldOutput object', 'E': 'FieldOutput object', 'PE': 'Fiel dOutput object', 'PEEQ': 'FieldOutput object', 'PEMAG': 'FieldOutput object', 'RF': 'FieldOutput object', 'S': 'FieldOutput object', 'U': 'FieldOutput object'}各种不同的结果，包括位移、应力和支反力等等，因此可以知道通过如下的方式读取应力：myodb.steps['Step-1'].frames[1].fieldOutputs ['S']此时读取的信息特别多，我们想要的是其中的数值信息，因此可以：myodb.steps['Step-1'].frames[1].fieldOutputs ['S'].values通过此句能够读取所有节点的应力数据，输出其中一个：print myodb.steps['Step-1'].frames[1].fieldOutputs ['S'].values[0]显示：({'baseElementType': 'C3D8R', 'conjugateData': None, 'conjugateDataDouble': 'unknown', 'da ta': array([-855397.25, 58.817497253418, 358.723419189453, -139.652938842773, -456.986175537109, 4.29301929473877], 'f'), 'dataDouble': 'unknown', 'elementLabel': 1, 'fac e': None, 'instance': 'OdbInstance object', 'integrationPoint': 1, 'inv3': -855606.3125, 'localCoordSystem': None, 'localCoordSystemDouble': 'unknown', 'magnitude': None, 'maxInPlanePrincipal': 0.0, 'maxPrincipal': 359.0310********, 'midPrincipal': 58.7767 486572266, 'minInPlanePrincipal': 0.0, 'minPrincipal': -855397.5, 'mises': 855606.375, 'nodeLabel': None, 'outOfPlanePrincipal': 0.0, 'position': INTE GRATION_POINT, 'precision': SINGLE_PRECISION, 'press': 284993.25, 'sectionPoint': None, 'tr esca': 855756.5, 'type': TENSOR_3D_FULL})输出的信息特别多，但是可以看到有mises这一项。
Python语言在ABAQUS中的应用采用python脚本语言二次开发ABAQUS，通过开发python脚本程序处理ABAQUS重复工作，提高了工作效率。
标签Python；ABAQUS；交换输入；函数引言ABAQUS是大型通用的有限元分析软件，可以模拟绝大部分工程材料的线性和非线性行为，获得了广大用户的认可，在建筑结构分析领域应用广泛。
Python是一种面向对象的脚本语言，，该语言已经诞生20余年，它的简洁性和易用性使程序的开发过程变得简单，特别适用于快速应用开发。
在此介绍一下编写脚本快速建模。
编写Python脚本快速建立模型是ABAQUS高级用户经常使用的功能之一。
例如，在Abaqus/CAE中建模时需要反复输入各种参数和设置多个对话框，编写脚本只需要几条语句就可以实现。
如果经常建立相同或类似模型，还可以编写独立的模块，还可以编写脚本创建材料库，运行Python脚本后Material Manager 将自动出现定义的材料。
在此介绍3种最常用的快速建立模型的方法，包括交互式输入、创建材料库。
1.交互式输入交互式输入直接指定模型参数，而无需在Abaqus/CAE下选择多个菜单、多个按钮，可以节省许多建模时间。
Abaqus脚本接口提供3种交互式输入函数，分别是：getInput（）函数、getInputs（）函数和getWarningReply （）函数，详细介绍参见Abaqus 6.10帮助手册《Abaqus Scripting User’s Manual》第6.7节“Prompting the user for input”和<《Abaqus Scripting Reference Manual》第49.5节“User input commands”。
GetInput（）函数脚本getInput.py将调用getInput（）函数自定义输入参数，开平方根运算后输出计算结果。
程序测试代码如下：from abaqus import *from math import sqrtinput=getInput（’please enter a number ‘，’9’）number=float（input）print sqrt（number）GetInputs（）函数脚本getInputs.py将调用getInputs（）函数自定义输入并输出数据信息，代码如下：from abaqus import *x=getInputs（（（’please enter the first number ‘，’2’），（’please enter the second number’，’5’），（’please enter the third number’，’8’）））print xGetWarningReply （）函数脚本getWarningReply.py将调用get Warning Reply （）函数来创建警告对话框。
ABAQUS （Python 语言）二次开发人生苦短，我用 Python作者： Fan ShengbaoPython2.72017 年 12 月目录1第一章 Python 程序基本语法 ......................................................................................................1.1Python 语法结构 (1)1.2Python 元组 (1)1.3Python 列表 (1)1.4Python 字典 (2)1.5Python 集合 (3)1.6Python 字符串 (3)1.7Python 分支语句 (4)1.8Python 循环语句 (5)1.8.1for 循环 (5)1.8.2while 循环 (5)1.9Python 定义函数 (5)1.10Python 模块 (6)1.11Python 包 (7)1.12Python 文件和目录 (7)1.12.1目录操作 (7)1.12.2文件操作 (7)1.13Python 异常处理 (8)9第二章 ABAQUS/Python 二次开发 .............................................................................................2.1ABAQUS执行 Python 程序 (9)2.2编写 ABAQUS/Python 程序 (10)2.3ABAQUS录制 Python 程序 (10)2.4ABAQUS/Python 对象介绍 (11)2.4.1 session 对象 (11)2.4.2 mdb 对象 (11)2.4.3 odb 对象 (13)2.5ABAQUS完整二次开发示例 (14)2.6ABAQUS二次开发常用函数 (16)2.6.1 Part 模块常用函数 (16)第一章 Python 程序基本语法1.1 Python 语法结构Python 语言以缩进来约束每个程序块，编写程序时要特别注意每一行的缩进量，同一层次的语句应具有相同的缩进量。
在abaqus中使用python实现的功能（一、二）By lxm9977(lxm200501@)功能一：实行提交多个job的功能。
对象：Job object使用：在源文件开始写上import job，源程序用mdb.jobs[name] 使用名字为name的job对象。
建立一个job对象的方法：z利用已有的inp文件中建立job：mdb.JobFromInputFile（）z利用已有的cae中建立job： Job(...)建议用第一种方法。
设定参数的方法：9利用第一种方法建立job的时候，可以设定很多的参数，比如type，queue，userSubroutine等。
格式：mdb.JobFromInputFile（name＝，inputFile＝，type＝，queue ＝，userSubroutine＝，…….）。
9也可以先建立一个job，然后利用job对象的setValues来设定参数，格式：job.setValues(type＝，queue＝，userSubroutine＝，…….)。
一个简单的例子：文件：job.pyfrom abaqusConstants import *import jobmdb.JobFromInputFile(name='job-1-1',inputFileName='Job-1.inp')＃基于inp文件Job-1.inp建立名称为job-1-1的jobmdb.jobs['job-1-1'].setValues(waitMinutes=1)＃设定参数mdb.jobs['job-1-1'].submit()＃提交任务mdb.jobs['job-1-1'].waitForCompletion()运行：在cmd下面运行：Abaqus cae nogui=job.py如果是多个job，同样道理了，不多说了。
Python语言和ABAQUS后处理二次开发1易桂莲杜家政隋允康2（北京工业大学机械工程与应用电子技术学院，100124北京）摘要：采用Python脚本语言二次开发ABAQUS的后处理模块，讨论了ABAQUS的脚本接口和对象模型在二次开发中的作用和调用流程。
通过开发Python脚本程序提取ABAQUS进行数值模拟后的计算结果，有效地解决了提取大量结果进行重复操作的问题，提高了后处理的效率。
关键词：ABAQUS后处理二次开发；Python；动力响应分析；振动特性0 引言ABAQUS是国际上最先进的大型通用有限元计算分析软件之一,可以模拟绝大部分工程材料的线性和非线性行为。
ABAQUS自带的CAE是进行有限元分析的前后处理模块,也是建模、分析和后处理的人机交互平台,它具有良好的人机对话界面,因此ABAQUS软件在工程中得到了广泛的应用。
Python是一种面向对象的脚本语言,它功能强大,既可以独立运行,也可以用作脚本语言。
特别适用于快速的应用程序开发[1]。
通过开发Python脚本程序提取ABAQUS进行数值模拟后的计算结果，有效地解决了提取大量结果进行重复操作的问题1 二次开发接口介绍ABAQUS 脚本接口是一个基于对象的程序库,脚本接口中的每个对象都拥有相应的数据成员和函数。
对象的函数专门用于处理对象中的数据成员，被称为相应对象的方法，用于生成对象的方法被称为构造函数。
在对象创建后，可以使用该对象提供的方法来处理对象中的数据成员[2]。
ABAQUS提供了一套应用程序编程接口(API，Application Program Interface)来操作ABAQUS/CAE实现建模/后处理等功能。
接口编程采用Python的语法编写脚本，但扩展了Python脚本语言，额外提供了大约500个对象模型。
对象模型之间关系复杂，图1展示了这些对象模型之间的层次结构和相互关系。
其中，Container表示容器，里面包含有其他的对象；Singular object表示单个对象。
基于Python的Abaqus二次开发实例讲解（asian58 2013.6.26）基于Python的Abaqus的二次开发便捷之处在于：1、所有的代码均可以先在Abaqus\CAE中操作一遍后再通过rp文件读取，然后再在此基础上进行相应的修改；2、Python是一种解释性语言，读起来非常清晰，因此在修改程序的过程中，不存在程序难以理解的问题；3、Python是一种通用性的、功能非常强大的面向对象编程语言，有许多成熟的类似于Matlab函数的程序在网络上流传，为后期进一步的数据处理提供了方便。
