QSY1431-2011《防静电安全技术规范》

1.11 防静电辅料电阻测试记录表品质部6个月抽测6个月12 防静电鞋鞋套测试记录表生产部每天6个月13 厂房接地电阻测试纪录表设备部1个月抽测一年14 工作台地线接地电阻测试纪录表品质部3个月抽测1个月15 防静电椅子电阻测试记录表品质部6个月抽测6个月11附录a附录1：《ESDS元器件分类》I级：（0V ~ 1999V）序号元器件类别条件及说明1 微波器件包括肖特基二极管，点接触二极管，频率大于1GHz的二极管2 分立MOS场效应管包括VWOS及VDMOS等等3 表面声波（SAW）器件4 结型场效应管5 电荷耦合器件6 精密稳压二极管7 运算放大器包括双极型工艺及MOS工艺8 超高速集成电路包括ECL、HCMOS、FAST等工艺9 其他集成电路包括CMOS、PMOS、NMOS、TTL等10 薄膜电阻器11 混合电路使用I级静电敏感元器件组装的混合电路12 可控硅T A=100℃TO≤0.175AII级：（2000V ~ 3999V）序号元器件类别条件及说明1 分立MOS场效应管包括VMOS、VDMOS等2 结型场效应晶体管3 运算放大器包括双极工艺和MOS工艺4 超高速集成电路5 其他集成电路包括CMOS、PMOS、NMOS、TTL等6 精密电阻网络包括ECL、HCMOS、FAST等工艺7 混合电路使用II级静电敏感元器件组装的混合电路8 低功率双极工艺晶体管P T<100mW, I C<100mA附录2：《防静电地板表面电阻/系统电阻测试方法》1.按下图确定防静电地板测试点每一个方格均代表一块地板，测试用的电极一个放在中间的地板上，另外一个电极依次放在此地板相对角的四块地板上面，测量其表面电阻值。

2.随机抽样测试点不少于20个区域，按下图所示，每点测量地板4点表面电阻值，并记录数据3.随机抽样测试点不少于5个区域，按下图所示测量地板系统电阻，并记录数据附录3：《防静电台垫/地垫电阻测试方法》1.按下图所示，每张台垫/地垫测量2组表面电阻值，并记录数据2.按下图所示，每张台垫/地垫测量2组对地电阻值，并记录数据附录4：《防静电容器电阻测试方法》1.按下图所示，测量容器表面电阻值，并记录数据2.按下图所示，测量容器体积电阻值，并记录数据附录5：《防静电运输工具/存放架测试方法》1.按下图所示，测量运转车/存放架电阻值，并记录数据附录6：《防静电工衣表面电阻测试方法》1.将防静电工衣平坦展开放置在光滑的绝缘电阻大于1E12欧姆的平板表面上2.测试用两电极应顺着导电丝放置3.按上图所示，测量3个测试点：同片测试（裤腰以上一点对裤腰以下一点）；袖对腰下部位测试（袖对裤腰以下一点）（对于连体服，用袖对脚测试取代袖对腰测试）；袖对袖测试。

防静电安全管理规定Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998防静电安全管理制度1、凡有静电危害的工序、设备场所，必须采取相应的安全措施。

2、在可能出现爆炸性气体的区域，必须加强通风措施使其浓度控制在爆炸下限以下。

3、危险场所作业人员，应根据需要，穿防静电的鞋和工作服，或设置易于导除人体静电的设施，如安装接地栏杆等；严禁在上述区域穿脱衣服和穿易产生经典的服装进入该区域；严禁在上述区域，用易燃溶剂（二甲苯等）擦搓衣服，操作区地面应铺设导电地面，并保证其导电性能。

4、在有经典产生的场所操作、检查，不得携带与工作无关的金属物品，如钥匙、手表、戒指等。

5、严禁将易产生静电的易燃易爆液体用塑料容器装贮。

6、禁止在装易燃易爆液体的过程中取样、检尺或将金属物品置入罐（槽车）内，检尺取样应在装料完毕经静置后进行。

7、禁止使用喷射蒸汽加热易燃液体。

8、禁止使用绝缘软管插入易燃液体罐内进行移液作业。

9、在机器发生故障、液体渗漏、改变工艺条件或物料用量改变的情况下，必须注意采取防范措施避免静电危害。

10、禁止用泵直接向罐内喷射溶剂，必须采取自流方式。

11、输送易燃液体，应根据管道内径及介质的电阻率选择适当的安全流速，一般不应超过1米/秒。

12、在绝缘管道上配置的金属附件，应专门接地装置。

13、生产、贮存和装卸可燃气体的易燃液体的设备、管道、贮罐、机组等应有导除静电的接地装置。

14、所有防静电接地线必须坚固可靠，接地线的截面积应不小于十平方毫米，单独的防静电接地电阻不应大于100欧姆，与其它目的的接地极共用时应满足其他接地及的技术要求。

15、设备、贮罐、机组、管道等的防静电接地线，应单独与接地体或接地干线相连，不得互联接地。

16、防静电接地体的安装，应在设备、机组、贮罐等底角边缘上钻孔攻丝，焊接端子（或螺栓）用不小于M10的螺栓连接，并应有防松装置，均应涂上工业凡士林油；接地线与金属管道缠绕连接时，应蜡焊，当采用焊接端子连接时，不得降低和损伤管道强度。

生效日期2011-06-01 页次第5页共 5 页分发部门份数部门/课别/处室份数部门/课别/处室份数部门/课别/处室□董事长室□ SMT 商务部□ SMT工程工艺组□总经理室□ SMT PMC部□ SMT工程设备组□管理者代表□ SMT生产部□ SMT货仓部□副总办公室□ SMT 测试部□ SMT售后部□行政人事部□ SMTIQC品质部□财务部□ SMT制程品质部修订记录序号修订人修订日期章节号修订内容1核准审核制定邓永辉生效日期 2011-06-01页 次第 5页 共 5 页1.0目的1.为避免静电敏感元器件或半成品在生产过程中遭受静电损坏而影响品质及可靠度特制定此办法;2.0适用范围凡本公司生产及使用之静电元件或半成品均适用之。

3.0定义ESD （ElectroStatic Discharge ）即静电放电，ESD 就是静电放电，是一种静电源产生的电能进入 电子组件后迅速放电的现象。

当电能与静电敏感元件接触或接近时会对元件或接近时会对元件造成损 伤。

4.0权责4.1品管部：负责对公司整个静电防护的监控与防静电异常的跟进；相关检测设备的校验。

4.2工程部：执行此管理办法的要求，对本部门防静电设施的维护，日常设备的保养； 4.3生产部：执行此管理办法的要求，对本部门防静电设施的维护，日常设备的保养。

4.4 工程部：执行此管理办法的要求，对静电接地系统的安装及维护。

5.0作业内容 5.1 ESD 组织架构：工程部 ESD 负责人包装部 ESD 负责人 测试部 ESD 负责人品质部主管品质部经理SMT ESD 负责人生效日期2011-06-01 页次第5页共 5 页5.2 公司所有ESD设施由品质部主导，各制造部门须指定ESD负责人，以配合ESD设施的维护与监控及异常的处理。

5.3 ESD日常管理：5.3.1 所有新进员工必须接受相关静电知识教育训练并有记录。

5.3.2 所有防静电材料，物品入库前必须经IQC检验合格后方可办理入库手续。

编制/日期：审核/日期：批准/日期：会签记录：部门会签状态部门会签状态分发单位：■检测中心文件控制印章5.3.5含有ESSD 的图纸资料,应有ESSD 标志。

5.3.6设备的外部端口标志应符合GJB1649中第5.8.3条要求。

5.3.7整机包装标志应符合GJB1649中第5.10条要求。

5.3.8交付文件标志应符合GJB1649中第5.9.1条要求。

6.静电敏感区域的工程环境防静电规范6.1防静电工程环境的设计原则：设计防静电工程环境时,为达到静电防护的要求应遵循以下原则:6.1.1抑制静电荷的积累和静电压的产生6.1.2安全、迅速、有效的消除已产生的静电荷6.1.3防静电工作区应按电子元器件静电敏感度确定防护所应达到的级别和程度。

一般的要求静电防护区内静电电压绝对值应小于100V。

6.1.4防静电区域应标明区域界限并在明显处悬挂警示标志。

6.1.5在防静电工作区内禁止使用易产生静电荷的电荷源。

表一为常见的电荷源:表一类别电荷源工作台表面油漆或浸漆表面、普通塑料帖面、普通乙烯及树脂表面地板塑料及普通地板革、抛光打蜡木地板、普通乙烯树脂工作鞋、帽、鞋普通涤纶、合成纤维及尼龙面料、塑料及普通胶第鞋操作工具及设备普通塑料盒、架、瓶、盘用品及纸制品、普通泡沫及一般电动工具、压缩机、喷射设备、蒸发设备等6.2防静电工程环境的要求：6.2.1环境的温度和湿度要求：温度应在15℃至30℃之间,湿度应在和湿度计,并按要求做好点检记录。

如果环境内的空气过于干燥，度要求，但应以不对产品造成有害影响为前提。

如果湿度高了应该开空调或抽湿机来使其满足要求。

温度计和湿度计使用要求:1)对温度、湿度做监测的石英温湿度仪,必须放置在水平稳定的平面上。

2)有温湿度测量仪的场所应由专人定期检查石英温、湿度自动仪测试状况,并记录该时间段的最高和最低值。

3)遇有休息、节假日等特殊情况,在上班后的第一时间内要检查石英温、湿度自动记录仪的记录情况。

工厂防静电工艺规范工厂防静电工艺规范1.范围i.本标准作为清新机公司工厂防静电规范的依据，科学保护电子元器件，减少静电对产品的损害，提升产品质量。

本制度适用于清新机公司各部门。

2.规范性引用文件i.下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

ii.GB12014 静电服iii.GB4385 防静电鞋、导电鞋技术要求3.定义4.名词解释静电（Static Electricity）i.按GB/T 15463的定义，是指对观测者处于相对静止的电荷。

静电放电（ESD）ii.是指带电体周围的场强超过周围介质的绝缘击穿场强时，因介质电离而使带电体上的静电荷部分或全部消失的现象，静电放电是高电位，强电场，瞬时大电流的过程。

这种情况危害性更大对于人体静电放电，通过实验得知最小放电能量也可以达到3.12 × 10-4焦尔，瞬间的放电电流峰值可以达几安培以上。

5.静电放电敏感元件（ESDS）i.静电放电敏感的元件被称为静电放电敏感元件。

6.静电感应i.当导体和电介质置于静电场中，在其上感应出正或负静电荷。

静电感应电位可达数千伏以上，具有静电放电的危害性。

7.表面电阻率i.定义为单位宽度、单位长度材料的表面电阻值，即正方形材料两对边间的表面电阻值，单位为Ω，其数值大小与正方形的几何尺寸无关。

8.体电阻率i.定义为单位横截面单位长度上材料的体积电阻值，单位为Ω·m。

9.静电接地i.将带静电物体或有可能产生静电体与大地构成电气回路的接地叫静电接地。

10.测量仪表11.手腕带/脚带/防静电鞋综合检测仪i.用于检测手腕带，脚带，防静电鞋是否符合要求，一般设立在车间入口处较明显的位置，以方便测量。

12.除静电离子风机检测仪i.用于定期对离子风机平衡度和衰减时间进行检测及校验以确保离子风机工作在安全的指标范围。

防静电检测规范目录1、目的： .........................................................................................错误！未定义书签。

2、适用范围： ..................................................................................错误！未定义书签。

3、定义.............................................................................................错误！未定义书签。

4、职责.............................................................................................错误！未定义书签。

5、程序 (2)6、相关文件和记录 (15)7、附录 (15)5、程序5.1测试方法：5.1.1测试环境：环境温度23±5℃，相对湿度40%～70%。

5.1.2测试仪器使用方法5.1.2.1静电场测试仪（TREK520）静电场测试仪是感应式的，该仪器表面有2个按键：“POWER”、“RANGE/ZERO”、“HOLD”,按“POWER” 键开机/关机。

该仪器有两个量程：0~2KV、0~20KV,可通过按“RANGE/ZERO”键进行切换。

当显示3位小数时，量程范围为0~2KV；当显示2位小数时，量程范围为0～20KV。

每次测试时都应进行读数清零工作，方法为：将sensor对准一个已知的电压为0V的导体上，按“RANGE/ZERO”键至少3秒钟。

为保证测试值的准确性，测试时人体必须戴静电环或穿防静电鞋。

测试前，先将待测物放置在绝缘的物体上（如干燥的硬纸板），手持干燥并干净的棉布以每分钟120次的速度，施加适当的压力（2～4千克力），单向摩擦待测物表面20次，然后用仪器测量电压（senor距离被测物表面的距离为2.54CM及两个红灯重合在一起），将显示的读数乘以1000即得实际的电压值，例如读数为“.018”，则实际电压为18V。

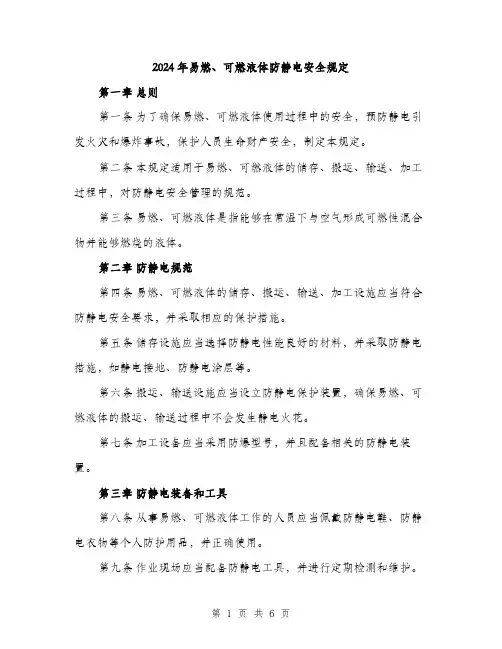

2024年易燃、可燃液体防静电安全规定第一章总则第一条为了确保易燃、可燃液体使用过程中的安全，预防静电引发火灾和爆炸事故，保护人员生命财产安全，制定本规定。

第二条本规定适用于易燃、可燃液体的储存、搬运、输送、加工过程中，对防静电安全管理的规范。

第三条易燃、可燃液体是指能够在常温下与空气形成可燃性混合物并能够燃烧的液体。

第二章防静电规范第四条易燃、可燃液体的储存、搬运、输送、加工设施应当符合防静电安全要求，并采取相应的保护措施。

第五条储存设施应当选择防静电性能良好的材料，并采取防静电措施，如静电接地、防静电涂层等。

第六条搬运、输送设施应当设立防静电保护装置，确保易燃、可燃液体的搬运、输送过程中不会发生静电火花。

第七条加工设备应当采用防爆型号，并且配备相关的防静电装置。

第三章防静电装备和工具第八条从事易燃、可燃液体工作的人员应当佩戴防静电鞋、防静电衣物等个人防护用品，并正确使用。

第九条作业现场应当配备防静电工具，并进行定期检测和维护。

第四章安全教育和培训第十条所有从事易燃、可燃液体工作的人员应当接受防静电安全教育和培训，并取得相关的合格证书。

第十一条定期组织防静电安全演习，提高员工应对紧急情况的能力和反应速度。

第五章监管和执法第十二条工商、质监、安监等相关部门应当加强对易燃、可燃液体防静电安全的监管和执法，对违反规定的单位和个人进行处罚。

第十三条对于存在重大安全隐患的单位，相关部门有权暂停其生产经营活动，并责令整改。

第六章处罚和奖励第十四条违反本规定的单位和个人，根据相关法律和规定，将被处以罚款、停产整顿、责令关闭等处罚。

第十五条符合防静电安全要求并未发生事故的单位和个人，可以给予奖励并享受相关优惠政策。

第七章附则第十六条本规定自颁布之日起施行。

第十七条本规定由有关部门负责解释。

2024年易燃、可燃液体防静电安全规定（二）第1章总则第1条为加强易燃、可燃液体的防静电安全管理，保障生产安全，规范操作行为，特制定本规程。

文件名称防静电设施及用品量测作业规范生效日期2022/04/225.4.1.1接地主干线/支线的测试万用表调至Ω档位，将负极黑色表笔接入PE接地线，正极红色表笔接在需测量的静电接地线上，测出阻值。

5.4.1.2静电接地到PE地电阻<25Ω为合格。

本测试方法和要求依据ANSI/ESD S6.1标准制定, 以该标准为基准的第三方检测报告同等有效。

5.5防静电地面检测5.5.1新铺设静电地面验收5.5.1.1测试点选取防静电地面工程地板每500平方米至少选择5个测试点，测试点一般选择人员走动较多及易磨损区域的地板。

5.5.1.2点对点电阻测试：将重锤表面电阻测试仪的两个重锤电极分别置于地板上，间距100cm测量阻值，1×104≤R＜1×109Ω为合格。

（图1）5.5.1.3接地电阻测试：使用重锤表面电阻测试仪将一测量电极使用插头或鳄鱼夹连接到接地线，另一电极连接重锤电极置于地板测量点测试阻值，1×104≤R＜1×109Ω为合格。

（图2）图1 图25.5.2使用中防静电地面检测方法同5.5.1.3测试对地电阻值，选取点每500平方米至少选择5个测试点，面积不足也要选5个点，测试点一般选择人员走动较多及易磨损区域的地板，量测值1×104≤R＜1×109Ω为合格。

5.6防静电鞋5.6.1来料检测5.6.1.1鞋底电阻检测：准备一只袜子并填充，使用铜箔缠绕袜子一圈，袜子放入鞋中，将鞋置于金属导电板上，导电板下方须铺设大于自身的绝缘板，然后将一端电极连接金属夹夹于铜箔，另一电极使用鳄鱼夹夹在金属导电板上，最后鞋子上方放置一只电极，施加一定重量，保证袜底铜箔与鞋底紧贴，在环境12%±3%RH，23±2℃的ESD低湿环境测试箱放置72H后，使用重锤表面电阻测试仪检测：阻值1×105≤R＜1×108Ω为合格（图3）。

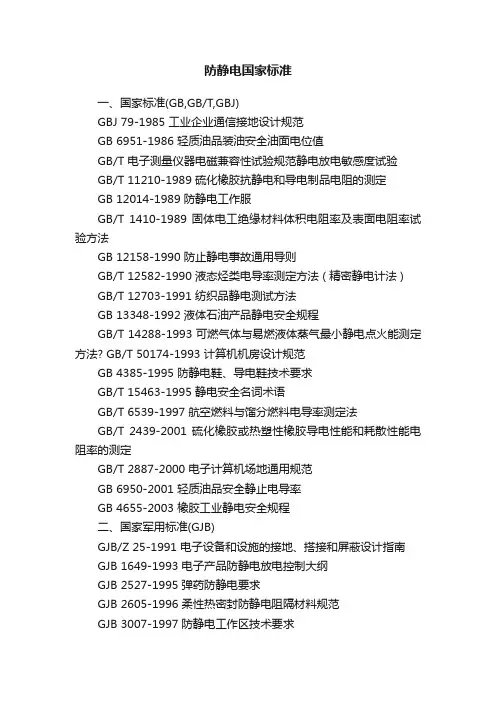

防静电国家标准一、国家标准(GB,GB/T,GBJ)GBJ 79-1985 工业企业通信接地设计规范GB 6951-1986 轻质油品装油安全油面电位值GB/T 电子测量仪器电磁兼容性试验规范静电放电敏感度试验GB/T 11210-1989 硫化橡胶抗静电和导电制品电阻的测定GB 12014-1989 防静电工作服GB/T 1410-1989 固体电工绝缘材料体积电阻率及表面电阻率试验方法GB 12158-1990 防止静电事故通用导则GB/T 12582-1990 液态烃类电导率测定方法 ( 精密静电计法 )GB/T 12703-1991 纺织品静电测试方法GB 13348-1992 液体石油产品静电安全规程GB/T 14288-1993 可燃气体与易燃液体蒸气最小静电点火能测定方法? GB/T 50174-1993 计算机机房设计规范GB 4385-1995 防静电鞋、导电鞋技术要求GB/T 15463-1995 静电安全名词术语GB/T 6539-1997 航空燃料与馏分燃料电导率测定法GB/T 2439-2001 硫化橡胶或热塑性橡胶导电性能和耗散性能电阻率的测定GB/T 2887-2000 电子计算机场地通用规范GB 6950-2001 轻质油品安全静止电导率GB 4655-2003 橡胶工业静电安全规程二、国家军用标准(GJB)GJB/Z 25-1991 电子设备和设施的接地、搭接和屏蔽设计指南GJB 1649-1993 电子产品防静电放电控制大纲GJB 2527-1995 弹药防静电要求GJB 2605-1996 柔性热密封防静电阻隔材料规范GJB 3007-1997 防静电工作区技术要求GJB/Z 86-1997 静电放电防护包装手册GJB/Z 105-1998 电子产品防静电放电控制手册三、电子行业标准(SJ,SJ/T)SJ/T 10147-1991 集成电路防静电包装管SJ 20154-1992 信息技术设备静电放电敏感度试验SJ/T 10533-1994 电子设备制造防静电技术要求SJ/T 10630-1995 电子元器件制造防静电技术要求SJ/T 10694-1996 电子产品制造防静电系统测试方法SJ/T 11159-1998 地板覆盖层和装配地板静电性能的试验方法防静电相关国家标准及其它标准电子行业防静电技术资料中外标准汇编GB1410-89《固体电工绝缘材料绝缘电阻、体积电阻系数和表面电阻试验方法》GB1692-81《硫化橡胶绝缘电阻率的测定方法》西北橡胶工业制品研究所GB2439-81《导电和抗静电橡胶电阻率（系数）的测定方法》沈阳第四橡胶厂GB3684-83《运输带导电性规范和试验方法》青岛橡胶工业研究所GB4386-84《防静电胶底鞋、导电胶底鞋电阻值测量方法》北京市劳保所GB4385-84《防静电胶底鞋、导电胶底鞋安全技术条件》北京市劳保所GB4655-84《橡胶工业静电安全规程》GB6950-86《轻质油品安全静止电导率》北京市劳保所GB6539-86《轻质石油产品电导率测定法》石化研究院,北京市劳保所GB6951-86《轻质油品装油安全油面电位值》北京市劳保所GB6650-86《计算机房用活动地板技术条件》《电子测量仪器电磁兼容性试验规范静电放电敏感度试验》GB9572-88《橡胶、塑料软管和软管组合件电阻的测定》沈阳橡胶所GB10715-89《抗静电环形V带导性规定值和试验方法》GB12014-89《防静电工作服》北京市劳保所GB11210-89《硫化橡胶抗静电和导电制品电阻的测定》GB12158-90《防止静电事故通用导则》北京市劳保所GB/T 12582－90 《液态烃类电导率测定方法》石化研究院GB 12367-90 《涂装作业安全规程静电喷漆工艺安全GB/T12582-90 《液态烃类电导率测定方法（精密静电计法）》GB/T12703-91《纺织品静电性能测试方法》北京理工大学GB 13348-92 液体石油产品静电安全规程江苏省劳动保护科学技术研究所GB/T14288-93《可燃气体与易燃液体蒸汽最小静电点火能测定方法》GB 14773-93 涂装作业安全规程静电喷枪及其辅助装置安全技术条件GB/T 1447-93《塑料薄膜静电性能测试方法半衰期法》GB/T 50174-93《电子计算机房设计规范》GB/T14342-93《合成短纤维试验方法比电阻》GB/T 15463-1995 《静电安全术语》劳动部劳保所GB 15607-1995 《涂装作业安全规程粉末静电喷涂工艺安全》GB 15599-1995 《石油与石油设施雷电安全规范》GB/T15662-1995 《导电、防静电塑料体积电阻率测试方法》GB/T 15738-1995 《导电和抗静电纤维增强塑料电阻率试验方法》GB/T 16801-1997 《织物调理剂抗静电性能的测定》中国日用化学工业研究所GB/T 16906-1997 《石油罐导静电涂料电阻率测定法》中国石油化工科技装备中心GB/T 《电磁兼容试验和测量技术静电放电抗扰度试验》GJB/z 25-91《电子设备和设施的接地、搭接和屏蔽设计指南》GJB/z 《火工品试验方法电火工品静电敏感度试验》GJB/z 86-97 《静电放电防护包装手册》GJB1649-93《电子产品防静电放电控制大纲》GJB 2527-95《弹药防静电要求》GJB 2605-96 《柔性热密封防静电阻隔材料规范》GJB 3007-97 《防静电工作区技术要求》GJB/Z 105-98《电子产品防静电放电控制手册》GJB 3136-97 飞机加油用导静电橡胶软管规范GJB 2747-96 防静电缓冲包装材料通用规范GJB 108A-93 航空轮胎试验方法静负荷性能、动态模拟和导静电性能试验SJ 20154-92 《信息技术设备静电放电敏感度试验》SJ/T 10533-94《电子设备制造防静电技术要求》SJ/T 10630-95 《电子元器件制造防静电技术要求》SJ/T 11090-96 《电子工业用合成纤维防静电绸性能及试验方法》SJ/T 10147-91 《集成电路防静电包装管》SJ/T 11159《地板覆盖层和装配地板静电性能试验方法》防静电相关国家标准及其它标准SJ/T 10694-96《电子产品制造防静电系统测试方法》静电行业标准共 26 份序号标准名称编号1 防静电活动地板通用规范SJ/T 10796-20012 防静电贴面板通用规范SJ/T 11236-20013 地板覆盖层和装配地板静电性能的试验方法 SJ/T 11159-984 电子产品制造防静电系统测试方法SJ/T 10694-965 通讯设备静电防护通则 YD/T 754-19956 通信机房静电防护通则 YD/T 754-957 电子元器件制造防静电技术要求 SJ/T 10630-958 木质活动地板防火性能安全标准 DB 31/153-949 电子设备制造防静电技术要求 SJ/T 10533-9410 电子计算机机房施工及验收规范 SJ/T 30003-9311 防静电操作系统通用规范 QJ 2846-9612 信息技术设备静电放电敏感度试验SJ 20154-9213 屋顶橡胶防水材料--三元乙丙片材 HG 2402-9214 静电敏感器件使用规则 Q/W 293-9215 电子仪器和设备静电要求 QJ 2245-9216 半导体器件使用规则 QJ 2225-9217 集成电路防静电包装管 SJ/T 10147-9118 防静电安全工作台技术要求QJ 2177-9119 弹药装药装配生产防静电安全规程 WJ 1913-9020 电火工品生产防静电安全规程WJ 1912-9021 防静电操作系统技术要求 QJ 1950-9022 静电测试方法 QJ 1875-9023 电子元器件防静电要求 QJ 1693-8924 航天系统地面设施接地要求QJ 1211-8725 黑火药生产防静电安全规程WJ 1695-8726 《静电敏感器件使用规则》宣贯材料Q/W 293-92-227 防静电周转容器通用规范SJ/T11277-2002防静电技术标准汇编为了满足防静电装备行业内生产、管理、技术人员及广大用户学习和了解有关防静电技术标准的要求。

防静电技术要求主题内容及适用范围本标准规定了电子设备研制生产全过程中,对静电放电危害的防护技术基本要求,静电敏感器件的采购、检测、储存、运输、装配过程中的防静电操作要求,对防静电工作区的管理以及人员教育培训等内容;本标准适用于研制、生产、维修电子设备的部门及采购、储运、检测电子元器件,也适用于其它任何涉及静电敏感元器件的部门;1术语静电：物体表面过剩或不足的静止电荷;静电放电：静电电场的能量达到一定程度后,击穿其间介质而进行放电的现象;英文缩写ESD;静电敏感度：元器件所能承受的静电放电电压值;静电放电敏感的英文缩写ESDS;静电敏感器件：承受静电放电电压较低的器件对静电放电敏感的器件;泄放：将静电荷安全传导到地;中和：利用导性电荷异性离子使静电消失;静电导体：表面电阻率在105~108Ω范围内的物体;接地：电气连接到能提供或接受大量电荷物体上;如大地、舰船或运载工具金属外壳;接地连接点英文缩写：EBP;防静电工作区：用各种防静电设施、器件及明确区域的界限形成的工作场地;用必要的防静电防护材料和设备建立和装备起来有明显标志的区域能防护静电损害;英文缩写：EPA;静电放电保护材料具备以下特征：1.10.1防止产生摩擦起电;1.10.2免受静电场的影响;1.10.3防止与带电人体或带电物体接触而产生直接放电;静电放电损伤：由静电放电造成的电子元器件性能退化或功能失效;静电耗散材料：其表面电阻率等于或大于1105～1012Ω或体积电阻104～1011Ω的材料;2静电放电造成电子元器件失效及对静电放电敏感性分类静电放电造成电子元器件失效：静电放电对电子元器件的损伤可造成功能失效和损伤;失效的主要机理有：a 热二次击穿b 金属镀层融熔c 介质击穿d 气弧放电e 表面击穿f 体击穿电子元器件易遭受静电放电损伤的敏感结构见附录A参考件附录 A对ESD敏感的元器件组成部分静电放电敏感器件的分类：按敏感度电压被分级为：1级：损坏敏感的放电电压从0V～1999V;2级：损坏敏感的放电电压从2000V～3999V;见附录B参考件附录 B静电放电敏感电子元器件分类参考件I级静电敏感度的元器件1~1999VII级静电敏感度的元器件2000—3999V3基本要求静电防护的基本原则：3.1.1抑制静电荷的积聚3.1.2迅速、安全有效地消除已经产生的静电荷;对静电放电进行有效地控制,以使电子元器件免受静电放电的危害;防止静电放电造成电子元器件、电子整机等产品功能失效与可靠性下降;具体要求如下：3.3.1防静电工作区场地：3.3.1.1禁止直接使用木质地板或铺设毛、麻、化纤地毯及普通地板等;3.3.1.2选用静电导体材料构成的地面;如防静电活动地板或在普通地面铺设防静地垫,并有效接地;3.3.1.3允许使用经特殊处理过的水磨石地面;如事先敷设地线网,渗碳或在地面喷抗静电剂等;3.3.2接地：3.3.2.1防静电系统必须有独立可靠的接地装置,接地电阻一般应小于10Ω,埋设与检测方法符合SJ/T 10694-1996的要求;3.3.2.2防静电地线不得接在电源零线上,不得与防雷地线共用;3.3.2.3使用三相五线制供电,其地线可以作为防静电地线;但零线,地线不得混接;3.3.2.4防静电接地分系统也可利用故障保护地线或信号参考地线直流工作地线作为接地母线;3.3.2.5不允许交流线路的走线与直流地线紧贴或平行铺设,以防对直流信号造成干扰;3.3.2.6各接地分系统的连线之间应相互隔离,使用带绝缘外皮的导线;3.3.2.7接地主干线截面积应不小于100mm2,支干线截面积不小于6mm2,设备和工作台的接地线应采用截面积不小于1.25mm2的多股塑料导线,接地线颜色以黄绿色为宜;接地点符号如图1所示,其尺寸大小应在普通照明条件下用肉眼清楚辨认,标记颜色为黄底黑色,避免使用红色;图 1 接地连接点符号式样3.3.2.8接地主干线的连接方式应采用钎焊、熔焊或压接连接件、卡箍等进行搭接连接;3.3.2.9防静电设备接地端子应用易装拆的各种夹式连接器,如鳄鱼夹、插头座等,但应确保电气连接可靠;3.3.3湿度、温度控制：3.3.3.1防静电工作区的环境相对湿度在45％～75％或30％～75％范围内;3.3.3.2防静电工作区的环境温度在15℃～35℃范围内;3.3.3.3在不对产品造成有害影响前提下允许使用增湿设备喷洒制剂或水,以增加环境湿度;3.3.6区域界限：防静电工作区应标明区域界限,并在明显处悬挂警示标志;警示标志应符合GJB3007-97规定,EPA标记符号式样如图2所示,其最小尺寸为300mm150 mm,标记颜色一般采用黄底黑色;一般可配置手模式静电泄放球应可靠接地;图2 EPA标记符号式样3.3.7电荷源在防静电工作区内禁止使用及接触易产生静电荷的电荷源见表1;表 1 电荷源防静电设施3.4.1静电安全工作台3.4.1.1静电安全工作台是防静电工作区的基本组成部分,所有装配调试人员,材料处理人员和接触静电敏感器件的检验人员、技术人员都必须在静电安全工作台上操作;3.4.1.2静电安全工作台由工作台、防静电桌垫和大地线等组成;接地线应与大地有可靠连接;以保证静电荷安全泄放到地;防静电工作台地线应采用最小截面积不小于1.25 mm2的多股塑料导线,外皮颜色为黄绿色;3.4.1.3防静电工作台面的表面电阻为106～109Ω2条的规定;3.4.1.4静电安全工作台上不允许堆放塑料盒片、橡皮、纸板、玻璃等易产生静电的杂物;图纸资料等应装入防静电文件袋内;3.4.2防静电腕带直接接触静电敏感器件的人均应戴防静电腕带,腕带应与人体皮肤有良好的接触,腕带必须对人体皮肤无刺激,无过敏影响;腕带系统对地电阻应在106~108Ω范围内;测试方法见第10.5.2.3条的规定;3.4.3防静电容器在电子设备研制生产过程中一切储存、周转静电敏感器件的容器元件袋、周转箱、印制板架、元器件存放盒等应具备静电防护性能,不允许使用普通塑料容器;存放部件用的周转箱必要时应加装接地线;见附录C3.4.4防静电工作服3.4.4.1进入防静电工作区或接触静电敏感器件的人员应穿防静电工作服,防静电服面料应符合GB12014防静电工作服规定;3.4.4.2在相对湿度大于50%的环境中防静电工作服允许选用纯棉制品;3.4.5防静电烙铁防静电烙铁台应可靠接地,焊头部位应用多股铜芯线1mm2直接接地,从焊头到接地系统的电阻应不大于2Ω;3.4.6防静电手套、手指应用静电耗散材料制作,电阻值在105~1010Ω;4防静电器材基本配制：各种防静电器件基本配置见表2;表 2 防静电器件基本配置表注：●表示必须配置项目;〇表示需要时配置项目或局部区域配置项目5操作规范：人员培训凡与防静电工作区EPA的人员,均需经过基本防静电知识的培训,操作人员应掌握各种器具的使用技能和操作规则与方法;静电防护操作的基本原则：5.2.1所有静电敏感器件及其部件的操作都必须在静电安全工作台上进行;5.2.2进入防静电工作区的所有电子元器件都必须视为静电敏感器件对待;5.2.3储存、运输静电敏感器件及其部件时,应妥善进行防静电包装;静电源控制凡易产生摩擦静电的材料,例如普通塑料、橡胶、合成纤维等,在防静电工作区内不准使用;人体防护5.4.1凡进入防静电工作区的人员必须穿戴防静电工作服、防静电工作帽;5.4.2凡与静电敏感ESDS的器件产品接触人员,包括操作人员、工程技术或管理人员、参观人员等需佩带防静电腕带,并应保持其与人体、与接地系统接触可靠;必要时,应佩带防静电手套或指套进行操作;文件资料的防护在防静电工作区内使用的图纸或工艺文件资料,切忌将纸质文件资料与静电敏感ESDS的器件产品放在一起,必要时应将文件资料装在透明防静电包装袋内;拒绝接收未包装在静电防护容器里的静电敏感器件及其部件;当需要把静电敏感器件及其部件从静电防护容器或防静电袋中取出时,必须在静电安全台上进行,并遵守以下注意事项：5.7.1操作人员必须穿防静电工作服;5.7.2戴上防静电腕带,腕带必须与皮肤有良好的接触并将腕带接入可靠的防静电接地系统中;5.7.3手拿静电敏感器件时,应避免接触其引线和接线处;5.7.4清洗静电敏感器件时,不得使用塑料刷;5.7.5不得在任何非防静电物质表面滑动静电敏感器件;5.7.6操作时应尽量减少对静电敏感器件及其部件的接触次数;5.7.8静电敏感器件的引脚,印制板插脚需要清洗时应用浸沾酒精或中性洗净剂的棉球擦洗;5.7.9装联电子设备时,应使用有接地线的低压直流电动起子;避免使用一般电动起子;5.7.10在焊接时应采用防静电低压恒温烙铁,并接地良好;非防静电恒温电烙铁头必须接有地线并接地良好,烙铁头到接地的电阻应不大于2Ω;焊接GBJ1649规定的I类静电敏感器件敏感电压范围1-1999V具体见附录B时,还应在拔掉电烙铁电源插头后进行;I类静电敏感元器件类型：敏感电压范围1-1999Va. 微波器件肖特基势垒二极管,点接触二极管和其它工作频率大于1GHC的检测二极管b. 离散型M0S场效应晶体管c. 声表面波SAM器件d. 结型场效应晶体管JEETSe. 电荷藕合器件CCDSf. 精密稳压二极管线或加载电压稳定%g. 运算放大器OPAMPS0h. 薄膜电阻器、集成电路;i. 使用I级元器件的混合电路,超高速集成电路环境温度100C时,I;∠0.175A的晶体闸流管SCRS;5.7.11禁止回收利用双列直插器件包装管来包装静电敏感器件;5.7.12在任何场合均不允许未采取防静电措施人员接触静电敏感器件及其零部件;5.7.13生产过程中应使用的成型机、插件机、波峰焊机、贴片机、清洗机、浸锡机或锡锅炉、计算机等设备必须具备防静电性能必须接地良好;安全警告在接通电源的电子设备上工作时,必须遵守有关安全操作规范;如果接触带电体,具有1MΩ电阻值腕带不能提供有效安全保证;包装及标志电子设备的防静电包装及标志应符合标准条规定;防静电工作区维护与检查要求对防静电工作区EPA的各项技术要求,必须经常性地进行检查、监测,以维护其各项性能符合本要求的规定,检查频次如表3所示,其检查记录表见附录D;表 3 EPA 性能检查频次6关联部门责任采购、检验、入库6.1.1采购人员应具备静电敏感器件一般保护常识;遵守静电防护操作规范;6.1.2拒绝采购未采取防静电措施生产的及未采用防静电包装静电敏感器件及部件;6.1.3拒绝接收未包装在防静电容器盒、袋中的敏感器件及其部件;6.1.4检验人员应熟悉静电敏感器件类型、品种及正确试验检测常识,并能熟练操作;6.1.5检查硬件标记及包装标志符合本标准第条的规定;6.1.6对静电敏感器件及其组件计数时,尽可能不要移出防静电包装;6.1.7某些工作必须将静电敏感器件及其组件移出包装时例如检测,则必须在防静电安全工作台上进行,操作人员应遵守基本操作规程,工作后应立即将静电敏感器件、组件装回防静电包装内;储存6.2.1元器件库房管理员应掌握静电敏感器件的一般保护常识;6.2.2库房必须是静电安全工作区;防静电基本设施见表2;6.2.3静电敏感器件入库、出库都必须装在防静电包装内;并遵守防静电基本操作规程;运输在厂内运输静电敏感器件及其组件时,应将其放入防静电包装内进行;转运时应使用防静电周转箱等,器件应置于防静电包装中;调试调试部件、整件、整机技术指标时操作人员应遵守本标准中的有关规定;设计研制6.5.1应把防静电意识贯穿于新产品设计研制全过程中;6.5.2设计电路时应尽量选择不易受到静电损害的元器件,并把它们安装在受静电放电保护的地方或尽可能采用静电抑制技术;例如开关接地、涂导电涂料等;6.5.3委托研制元器件时,应向承制方提出元器件防静电要求;售后维修6.6.1维修用的静电敏感器件及其部件应妥善装在防静电包装内;6.6.2维修中应遵守本标准有关操作规程;6.6.3外出维修时,按防静电要求操作使用防静电恒温烙铁或普通烙铁必须接地,手戴防静电腕带并接地良好;进行维修;7防静电标志防静电标志图案：见图3到图5防静电工作区域符号为黄黑相间或黄白相间的斜条纹;线条宽度为5-10㎝;见图3;防静电容器、防静电运输箱、防静电元件盒、元件架等器材上标志见图4 或图5,标志应置于明显且不受到摩擦损害的位置;图3：防静电工作区域标志图4、图5：防静电标志防静电标志应符合GJB 10649 的规定,如图4和图5所示;8防静电系统测试方法测试依据：ST/T10694-1996电子产品制造防静电系统测试方法;测试条件：全部测试均在生产场地内进行,环境温度20℃～25℃,相对湿度在40％～60％;测试仪器：非接触式静电电压表、地电阻测量仪、500VDC兆欧表、万用表、腕带测试仪、表面电阻测试仪ESD333、人体符合电阻测试仪所使用的仪器精度不低于级,均应在计量检定有效期内;测试技术指标见附录C;测试方法8.5.1摩擦起电电压测试8.5.1.1使用非接触式静电电压表测量;8.5.1.2测试时手持干燥布料选用纯棉或防静电面料,以频数约120次/min,手掌适当施加压力,单向摩擦被测件某一部位20次,按静电电压表使用方法立即接近摩擦部位,观察仪表显示数值;8.5.1.3对生产场地防静电设施进行摩擦起电电压总体效果测试,包括：工作台台面、台垫、货架、工位器具、物流传递器具、包装袋盒、工作服工作帽、手套等;10.5.2电阻测试8.5.2.1防静电地极1连接方法按图6所示;图6：防静电地极接地电阻测试2测试步骤：a、将被测地极用导线接于仪器端子上;b、在相同直线方向20米、40米潮湿土地处分别插入地位探针及电流探测针,各接于仪器端子P、C上;c、设置“倍率盘”倍数;d、自缓至快摇动仪器手柄达到约120r/min,调整测量标度盘,指针指于零位时,读数乘以倍率标度,即为接地电阻值;e、按测试步骤c、d反复测3、5次,取平均值;8.5.2.2工作台、台面台垫按图9所示方法测试其工作台、台面台垫的表面电阻,使其符合附录C表中的规定要求;图9：工作台、台面台垫的表面电阻测试8.5.2.3腕带1按图10所示用万用表测试腕带内表面对电缆扣的电阻应符合附录C的要求;图10：腕带内表面导电性能测试2按图11所示用万用表测试连接电缆系统电阻应符合附录C的要求;图11：腕带连接电缆系统电阻测试3按图12所示用腕带测试仪测试佩带时,腕带对接地系统的电阻应符合附录C的要求;图12：测试佩带腕带时系统电阻9管理与维护防静电工作区的管理9.1.1防静电工作区应有专门管理人员及管理制度;9.1.2设有防静电工作区的部门应有备用个人防静电用品,如防静电工作服防静电腕带等以被外来人员使用;9.1.3管理人员应随时检查进入工作区的人员是否遵守本标准的有关规定;防静电设施的检查9.2.1防静电区总体效果检查9.2.1.1防静电工作区总体效果由硬件区域内防静电设施及软件防静电操作共同保证;9.2.1.2操作人员在工作区内进行正常操作时,静电压值均应该小于100V,特殊要求情况下,静电电压值应小于25V;9.2.2操作人员进行日常检查,见表3;9.2.2.1防静电腕带的连接及防静电桌垫的接触应可靠,桌垫接地均应完好,与地线连接可靠;9.2.2.2检查应在每次正式操作前进行;9.2.3维护管理人员进行定期检查电气性能检查9.2.3.1腕带的防静电性能每周检查一次;9.2.3.2桌垫接地性能每周检查一次;9.2.3.3桌垫材料的防静电性能三个月检查一次;9.2.3.4防静电元器件、印制板架、周转箱、元器件袋等防静电性能半年应检查一次;10防静电教育防静电工作的成功与否除了必备的防静电设施以外,还取决于全体操作人员、技术人员、管理人员对防静电知识的了解和对本标准的执行情况;对工作中与静电敏感器件有关人员,必须经常进行有关防静电知识、防静电操作的教育及训练;防静电教育的内容包括静电的产生、静电放电原因及其产生的危害、静电安全工作台组成;防静电工艺技术、防护包装及防静电操作规程等;防静电教育必须列入操作人员上岗培训教育及考核内容之一;。

防静电安全规定第一条为加强防静电安全管理，防止事故发生，制定本规定。

第二条易燃、可燃液体防静电系指在易燃、可燃液体的装卸、输送、调合、采样、检尺、测温及设备清洗过程中防止产生静电和易燃、可燃液体储罐、汽车罐（槽）车、鹤管、管线、人体等已有静电的消除。

不包括雷电、杂散电流的防护和固体、气体、粉尘的防静电。

第三条应消除以下静电引燃的条件：1.有静电电荷的产生；2.有足以产生引燃性放电的静电电荷的积聚；3.有合适的火花间隙，使积聚的电荷以引燃的火花形式放电；4.在火花间隙中应有可燃性液体的蒸气——空气的混合物。

第四条甲、乙类易燃、可燃液体进入贮罐和槽车时，初流速度不应大于1m／s。

当入口管浸没200mm后可提高流速，但最高不应超过6m/s。

1.甲、乙类易燃、可燃液体含游离水、有机杂质以及两种以上油品混送时的初流速度亦不应超过1m／s；2.甲、乙类易燃、可燃液体经过添加抗静电剂，或有专门静电消除器与静电报警仪同时具备的，流速可为6m／s；3.当液体输送管线上装有过滤器时，对甲、乙类易燃、可燃液体的输送，自过滤器至装料之间应有30s的缓和时间。

如满足不了缓和时间，可配置缓和器或采取其它防静电措施（见表1）。

第五条甲、乙类易燃、可燃液体的检尺、采样规定：1.液体进入储罐，经一定的静置时间（见表1），方可进行检尺、采样等作业，但浮顶罐浮舱（盘）已接触油面或装有检尺井的贮罐，不受上述静置时间的限制；表1 储罐中液体需最少静止时间表2.不准使用两种不同材质（导电性能不同的材质，如金属器具和尼龙绳索）的检尺、采样工具进行作业；3.凡是用金属材质制成的采样器，应使用导电性材质的绳索，并与罐体进行可靠接地；4.对固定顶油罐或浮顶油罐在未浮起之前进行液体检尺、采样时，不应猛拉快提，上提速度不大于0.5m/s，下落速度不大于1m/s；5.铁路罐（槽）车和汽车罐（槽）车的检尺和采样，应在装载完毕且静置2min后进行；6.储罐在收料过程中，会聚积大量静电荷，应逐步采用自动检尺、采样设备；7.工作人员在检尺、采样前，应消除人体所带静电；8.在检尺口、采样口与活动盖板之间应增加防静电的柔性材料，以防止产生火花；9.检尺时，应沿检尺槽壁缓慢下尺。

SMT车间防静电要求及规范！首先SMT生产设备如力锋回流焊，力锋波峰焊，力锋锡膏印刷机与贴装机均必须接地良好，SMT车间应采用三相五线制接地法并独立接地。

生产场所的地面、工作台面垫、座椅等均应符合防静电要求。

车间内保持恒温、恒湿的环境。

应配备防静电料盒、周转箱、PCB架、物流小车、防静电包装带、防静电腕带、防静电烙铁及工具等设施。

(1)根据防静电要求设置防静电区域，并有明显的防静电警示标志。

按作业区所使用器件的静电敏感程度分成1、2、3级，根据不同级别制订不同的防护措施。

1级静电敏感程度范围：0-1999V2级静电敏感程度范围：2000-3999V3级静电敏感程度范围：4000-15999V16000V以上是非静电敏感产品。

(2)静电安全区(点)的室温为23±3℃，相对湿度为45-70%RH。

禁止在低于30%的环境内操作SSD(静电敏感元器件)。

(3)定期测量地面、桌面、周转箱等表面电阻值。

(4)静电安全区(点)的工作台上禁止放置非生产物品，如餐具、茶具、提包、毛织物、报纸、橡胶手套等。

(5)工作人员进入防静电区域，需放电。

操作人员进行操作时，必须穿工作服和防静电鞋、袜。

每次上岗操作前必须作静电防护安全性检查,合格后才能生产。

(6)操作时要戴防静电腕带，每天测量腕带是否有效。

(7)测试SSD时应从包装盒、管、盘中取一块，测一块,放一块，不要堆在桌子上。

经测试不合格器件应退库。

(8)加电测试时必须遵循加电和去电顺序：低电压→高电压→信号电压的顺序进行。

去电顺序与此相反。

同时注意电源极性不可颠倒，电源电压不得超过额定值。

(9)检验人员应熟悉SSD的型号、品种、测试知识，了解静电保护的基本知识。

10．静电敏感元器件(SSD)运输、存储、使用要求(1)SSD运输过程中不得掉落在地，不得任意脱离包装。

(2)存放SSD的库房相对湿度：30-40%RH。

(3)SSD存放过程中保持原包装，若须更换包装时，要使用具有防静电性能的容器。
