通信工程概预算1、培养目标在我国国民经济长期稳步发展的形势下，近年来，通信产业一直保持着持续快速增长势态：通信设备与网络升级换代，计算机网络、有线电视网、电话网络三网合一逐步推进，第三代移动通信标准3G开始投入使用。
“十一五”时期，浙江省信息产业的总体目标是：到2010年，通信制造业总产值超过1500亿元，产业规模进入全国前三位，通信服务业收入达到800亿元，产业规模保持全国前二位。
在这样长期延续的产业发展背景下，社会、企业对高素质技能型通信人才，特别是对通信设备制造；设备安装、调试；通信工程设计、施工、监理；通信运营服务等岗位的实际技能应用通信人才需求增长旺盛。
浙江交通职业技术学院通信技术专业以社会需求与学生就业为向导设置专业与课程，具体如下：培养目标——培养具有良好岗位适应能力和迁移能力的高技能应用型人才。
采用途径——校企合作。
工作领域——①通信设备生产；②通信设施建设；③通信运营服务和维护。
职业素质——吃苦耐劳、认真负责、团对合作、勇于创新的良好职业道德和素养。
2、职业能力根据所面向的工作岗位的职责和要求，针对每种应达到的能力目标，学校紧3、组织内容《通信工程概预算》以工作过程为主线组织教学内容，主要包括：通信工程的项目管理通信工程预算定额的编制通信工程工程量的统计及计算通信工程概预算文件的组成和编制通信工程概预算软件的使用4、课程地位通信工程的设计、施工、监理以及维护等通信工程相关岗位是高职通信专业学生就业的主要方向之一，我院通信技术专业为此开设了《通信工程概预算》、《通信工程制图CAD》、《通信线路工程与施工》等相关课程并安排了后继的生产性顶岗实习。
其中《通信工程概预算》课程是我院通信技术专业通信工程培养方向的核心课程之一，主要培养学生通信工程设计、施工、监理以及维护等相关岗位所需的通信工程概预算文件编制和应用的基础知识和基本技能，同时兼顾本专业学生后继的从业资格证书考试、工作过程知识和工作素养的培养等可持续发展能力。
通信工程概预算规定与编制目录一、预算文件二、通信建设工程概算、预算编制办法三、通信建设工程费用定额四、编制预算3建设项目是指按一个总体设计进行建设，经济上实行统一核算，行政上有独立的组织形式，实行统一管理，由一个或若干个具有内在联系的工程所组成的总体。
通信工程是由许多部分组成的复杂综合体，对工程总体进行计价相当困难，因此必须对整个工程进行必要的分解，划分为能够用较为简单的施工过程生产出来，而且可以用适当的计量单位测定或计算的基本构造要素，然后分别计算其工程量与价值，最终计算出整个工程的价值总和。
每一个建设工程项目按照设计文件和建设管理的需要，一般都可划分为建设项目、单项工程、单位工程、分部工程、分项工程五个层次。
单项工程：单项工程是建设项目的组成部分，是指具有单独的设计文件，建成后能够独立发挥生产能力或效益的工程。
一个建设项目一般可以包括一个或若干个单项工程。
例如：XX 光缆线路工程XX 传输设备系统工程XX 基站设备安装工程XX 电源设备安装工程通信建设单项工程划分见下表一、预算文件4单位工程：单位工程是单项工程的组成部分,是指具有独立的设计文件,能单独施工,但建成后不能独立发挥生产能力或使用效益的工程。
如：通信管道工程中，铺设管道工程、砌筑人（手）孔工程、管道防护工程等都是通信管道工程中这个单项工程的组成分，即单位工程。
一个单项工程一般可以由一个或若干个单位工程组成。
如：一个生产车间的土建工程、电气照明工程、给排水工程、机械设备安装工程、电气设备安装工程等都是生产车间这个单项工程的组成部分，即单位工程。
又如，住宅工程中的土建、给排水、电气照明等分别是一个单位工程。
分部工程：分部工程是单位工程的组成部分。
分部工程一般按工种来划分，也可按单位工程的构成部分来划分。
通信方面：例如敷设架空光缆工程中的立杆、安装拉线、架设吊线、架设光缆等等。
按工种来划分：例如土石方工程、脚手架工程、钢筋混凝土工程、木结构工程、金属结构工程、装饰工程等等。
通信工程概预算一、背景介绍通信工程是现代社会中不可或缺的基础设施之一，它涵盖了各种技术和设备，用来传递和交换信息。
为了确保通信网络的正常运行和维护，预算规划是至关重要的一步。
二、预算概述通信工程预算是在工程设计、建设和维护过程中对所需资金的合理预估和分配。
预算涵盖各项费用，包括但不限于设备采购、人员培训、维护成本和相关服务费用。
一个精细的预算方案能够有效地控制成本，提高工程执行效率。
三、预算要素1. 设备采购通信工程中需要的设备种类繁多，包括传输设备、交换设备、终端设备等。
预算中需要考虑设备的规格、性能和数量等因素，并与供应商协商获取最佳报价。
2. 人员费用通信工程需要专业人才来设计、建设和维护网络设备。
预算中应考虑人员的薪酬、培训费用以及相关福利。
3. 维护成本通信网络需要定期维护和检修，这涉及到维修人员的工资、零配件费用等。
4. 服务费用通信工程可能需要外包一些服务，比如技术支持、安全服务等。
这些外包服务的费用也需要计入预算。
四、预算编制步骤1. 调研分析在编制预算前，需要对项目进行调研分析，明确项目的规模、技术需求和时间节点等重要信息。
2. 制定预算方案根据调研结果，制定详细的预算方案，将各项费用一一列出，并对每一项费用进行合理估算。
3. 资金筹集根据预算方案，制定资金筹集计划，确定资金来源和使用方式。
4. 财务监控在工程实施过程中，需要对预算进行监控和调整，确保预算执行的透明和有效性。
五、预算管理的重要性通信工程概预算的合理编制和管理对于项目的顺利实施和成功运营至关重要。
它能够帮助项目团队控制成本、提高效率、降低风险，并最终实现工程目标。
六、结语通信工程概预算是一个综合性的工程管理工作，需要对各项费用进行合理预估和控制，以确保项目顺利进行并达到预期效果。
通过精心的预算规划和管理，可以为通信工程的成功实施奠定坚实基础。
以上为通信工程概预算的相关内容，希望能对相关人员提供一定的参考和帮助。

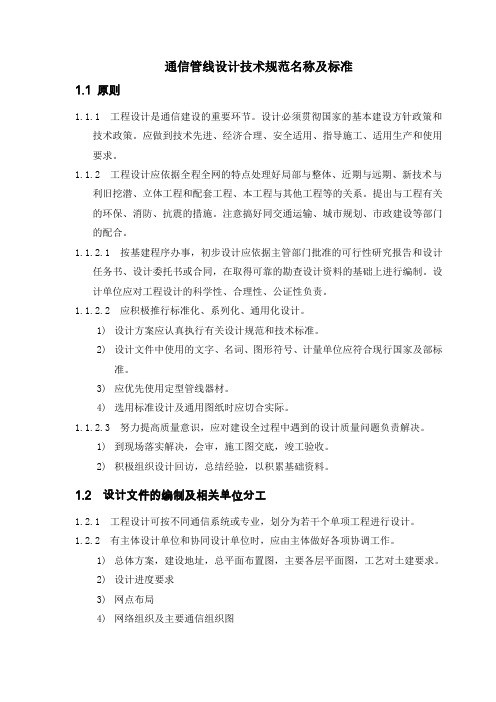

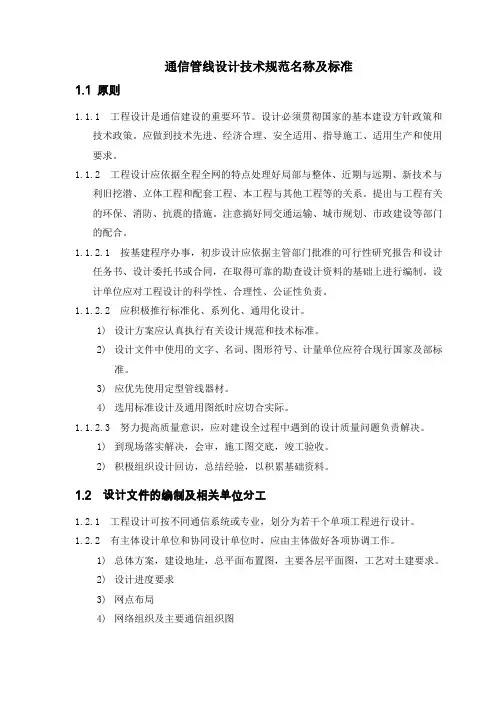

通信管线设计技术规范名称及标准1.1 原则1.1.1 工程设计是通信建设的重要环节。
设计必须贯彻国家的基本建设方针政策和技术政策。
应做到技术先进、经济合理、安全适用、指导施工、适用生产和使用要求。
1.1.2 工程设计应依据全程全网的特点处理好局部与整体、近期与远期、新技术与利旧挖潜、立体工程和配套工程、本工程与其他工程等的关系。
提出与工程有关的环保、消防、抗震的措施。
注意搞好同交通运输、城市规划、市政建设等部门的配合。
1.1.2.1 按基建程序办事，初步设计应依据主管部门批准的可行性研究报告和设计任务书、设计委托书或合同，在取得可靠的勘查设计资料的基础上进行编制。
设计单位应对工程设计的科学性、合理性、公证性负责。
1.1.2.2 应积极推行标准化、系列化、通用化设计。
1)设计方案应认真执行有关设计规范和技术标准。
2)设计文件中使用的文字、名词、图形符号、计量单位应符合现行国家及部标准。
3)应优先使用定型管线器材。
4)选用标准设计及通用图纸时应切合实际。
1.1.2.3 努力提高质量意识，应对建设全过程中遇到的设计质量问题负责解决。
1)到现场落实解决，会审，施工图交底，竣工验收。
2)积极组织设计回访，总结经验，以积累基础资料。
1.2 设计文件的编制及相关单位分工1.2.1 工程设计可按不同通信系统或专业，划分为若干个单项工程进行设计。
1.2.2 有主体设计单位和协同设计单位时，应由主体做好各项协调工作。
1)总体方案，建设地址，总平面布置图，主要各层平面图，工艺对土建要求。
2)设计进度要求3)网点布局4)网络组织及主要通信组织图5)各单项设计之间的技术接口与配合1.3 设计阶段及要求1.3.1 工程设计。
1)一般分两个阶段进行，即初步设计及施工图设计。
2)工程可按一阶段设计。
1.3.2 初设的主要作用是按照设计任务规定的工程内容和规模确定建设方案。
对主要管线进行选型，编制本期工程投资总概算。
1.4 概预算编制要求1.4.1 概、预算是设计文件的重要组成部分，多个单项工程设计时应编制总概、预算。
通信管线设计技术规范名称及标准1.1 原则1.1.1 工程设计是通信建设的重要环节。
设计必须贯彻国家的基本建设方针政策和技术政策。
应做到技术先进、经济合理、安全适用、指导施工、适用生产和使用要求。
1.1.2 工程设计应依据全程全网的特点处理好局部与整体、近期与远期、新技术与利旧挖潜、立体工程和配套工程、本工程与其他工程等的关系。
提出与工程有关的环保、消防、抗震的措施。
注意搞好同交通运输、城市规划、市政建设等部门的配合。
1.1.2.1 按基建程序办事，初步设计应依据主管部门批准的可行性研究报告和设计任务书、设计委托书或合同，在取得可靠的勘查设计资料的基础上进行编制。
设计单位应对工程设计的科学性、合理性、公证性负责。
1.1.2.2 应积极推行标准化、系列化、通用化设计。
1)设计方案应认真执行有关设计规范和技术标准。
2)设计文件中使用的文字、名词、图形符号、计量单位应符合现行国家及部标准。
3)应优先使用定型管线器材。
4)选用标准设计及通用图纸时应切合实际。
1.1.2.3 努力提高质量意识，应对建设全过程中遇到的设计质量问题负责解决。
1)到现场落实解决，会审，施工图交底，竣工验收。
2)积极组织设计回访，总结经验，以积累基础资料。
1.2 设计文件的编制及相关单位分工1.2.1 工程设计可按不同通信系统或专业，划分为若干个单项工程进行设计。
1.2.2 有主体设计单位和协同设计单位时，应由主体做好各项协调工作。
1)总体方案，建设地址，总平面布置图，主要各层平面图，工艺对土建要求。
2)设计进度要求3)网点布局4)网络组织及主要通信组织图5)各单项设计之间的技术接口与配合1.3 设计阶段及要求1.3.1 工程设计。
1)一般分两个阶段进行，即初步设计及施工图设计。
2)工程可按一阶段设计。
1.3.2 初设的主要作用是按照设计任务规定的工程内容和规模确定建设方案。
对主要管线进行选型，编制本期工程投资总概算。
1.4 概预算编制要求1.4.1 概、预算是设计文件的重要组成部分，多个单项工程设计时应编制总概、预算。
修改初步设计、施工图设计时应同时修改概、预算。
1.4.2 初步设计总概算不宜突破设计任务书规定投资额。
1.4.3 施工图预算应控制在批准的概算（或修正概算）内。
1.4.4 按部颁“通信工程建设概预算办法及费用定额”办理。
1.4.5 概预算编制人及审核人的姓名及证书号应在设计文件的扉页上写入。
1.5 设计文件的编印1.5.1 设计文件包括说明，概、预编制说明，概、预算表格，图纸。
1.5.2 说明页张篇幅及各号图纸大小篇幅应符合国家要求。
一般A4、A3、A3页延长。
1.5.3 设计文件的文字要简明扼要，名词术语，计量单位，图形符号应符合国家和部颁标准。
1.5.4 所有设计文件应由有关设计人、审核人、负责人逐级审查后在相应的文件图纸上签字，并在文件的首页加盖公章后，方能生效。
1.6 线路工程设计规范和暂行技术规定引索1.6.1 YDJ14-91 长途通信干线光缆数字传输系统线路工程设计暂行技术规定。
1.6.2 YDJ13-88 市内电信光纤数字传输系统工程设计暂行技术规定。
1.6.3 YDJ8-85 市内电话线路工程设计规范。
1.6.4 YD5007-95 本地电话网管道与通道工程设计规范。
1.6.5 YD5025-96 长途通信光缆塑料管道工程设计暂行技术规定。
1.6.6 YD5012-95 光缆线路对地绝缘指标及测试方法。
1.6.7 YDJ26-89 通信局（站）接地设计暂行技术规定（综合楼部分）。
1.6.8 YD5043-97 长途通信光缆塑料管道工程验收暂行规定。
1.6.9 YDJ44-89 电信网光纤数字传输系统工程施工及验收暂行技术规定。
1.6.10 YDJ39－90 通信管道工程施工及验收技术规范。
1.6.11 YDF-101 通信管道人孔和管块组群图集。
（90年7月）。
1.6.12 邮电部（1995）309文：通信电缆配线图集（试行本）。
1.6.13 电信工程设计手册——长途光缆通信系统（公用网）第1、2、5、6、7、11、16、18、19章（人民邮电出版社 91年12月）。
1.6.14 GDYD001-98 广东省用户光纤接入网管线设计和施工技术要求（试行）1.6.15 电信管道设计资料（邮电部设计院）1.6.16 通信行业工程勘察，设计收费工日定额（即403号文，邮电部92年5月）。
1.6.17 YBN－099－1998 光同步传输网技术体制。
1.6.18 YB/T5092－2000 长途光传输波峰复用（WBN）传输系统工程设计暂行规定。
1.6.19 YBN－120－1999 光波峰复用系统总体的技术要求。
1.7 工程设计内容应达到的深度1.7.1 光缆线路工程设计的内容应达深度：1.7.1.1 线路路由方案比选及结论，并论述选定方案及根据1.7.1.2 长途光缆工程应包括全线各种站的配置及地址。
1.7.1.3 各站间段长。
1.7.1.4 沿线自然条件及地形、地貌、土质等情况。
1.7.1.5 各城市进局路由方案。
1.7.1.6 附全线路由图（标在比例为五万分之一的国家测绘总局绘制的地形图上，施工图设计为1/2000测绘地形图上绘制线路位置图）。
每张线路图应该有一处三角定标参照物，有条件的情况下每一个人手井应标有一个相对稳定的参照物；对特殊障碍点应加说明并分别绘制示意图。
1.7.1.7 光缆线路的光纤芯数，光端机及光中继器或光线路放大器等配置。
1.7.1.8 地下进线室设计方案，进线室平面布置图及终端光缆图。
1.7.1.9 所设计光缆线路应增加网络总体结构图、路由总体情况图；线路图中应标明指北针及图例；所出设计图必须有相应清晰易辨的图号。
1.7.1.10 论述光缆穿越主要河流、桥梁、高等级公路、铁路的设计方案、埋深要求。
过桥梁的光缆应提出敷设方法及位置，并事先征得桥梁管理单位的同意，路由沿铁路、公路也如此办理并附平面图，建筑方式，防护技术措施。
1.7.1.11 穿越公路、铁路，埋式爬坡（30°以上用“S”弯）。
护坡的防机械损伤措施。
1.7.1.12 有关协议文件的摘要。
1.7.2 通信管道工程1.7.2.1 通信管道工程路由方案比选。
1.7.2.2 管道及人（手）孔的建筑材料（如硅芯高密度聚乙烯管或聚氯乙烯PVC管，再放塑料子管；蜂窝管）1.7.2.3 标明街道名称、管道埋深位置及人孔、手孔位置。
1.7.2.4 过街引上管位置，各段管孔组合及管道埋深断面等。
1.7.2.5 在图上标明有关的地下已有管线位置。
1.7.2.6 管道工程及交接箱安装位置与建筑方式的设计方案应征得城市建设主管部门的同意。
1.7.2.7 通信管道、人（手）孔、光缆引上的具体定位位置及建筑方式，孔内有关光缆接头盒等安装施工图及施工要求。
管道、人（手）孔结构及建筑施工采用定型图纸。
非定型设计应附结构及建筑施工图；当有其他地下管线或障碍物的地段，应绘制剖面设计图，标明其交点位置，埋深及管线外径等。
1.8 工程设计内容格式1.8.1 设计说明1.8.1.1 工程概况：1)说明本工程建设的必要性、计划路由地段、数量及敷设长度。
2)本设计现属于那一阶段、概（预）算总投资额。
1.8.1.2 设计依据1)设计任务书文件号及名称、时间。
2)批复可研报告、方案设计、会审纪要名称和文号。
3)与建设单位鉴定工程设计合同名称。
4)现场查勘测量收集及建设单位提供的相关资料。
1.8.1.3 设计内容及范围1)光缆、线路（管道）部分的敷设与安装设计。
光缆、线路保护及防机械损伤设计。
2)配套设备的安装设计。
3)配合本工程建设而新建、扩建的通信管道数量及费用统计。
1.8.1.4 设计分工及编册安排1)设计分工2)设计编册1.8.1.5 主要设计方案的比选1)路由比较。
技术上、经济上、敷设方式比较。
用直埋还是管道（硅芯管、PVC管、蜂窝管）2)路由经过地段利旧管道资源情况。
3)施工、维护方便方面比较。
4)安全上比较。
1.8.1.6 主要工程量：1.8.1.7 工程投资及线路的技术经济指标。
1.8.2 工程投资分析1.8.3 安装及施工要求1.8.4 线路维护及工具、仪表设置1.8.5 图纸1.9 中京院工程设计内容格式一. 设计说明1.概述1)工程概要（地理位置、气候、温差等；历史、经济、文化；当地情况与本工程的关系；本工程的由来及必要性；主要工程量）2)设计依据3)设计内容、范围及分工4)主要工程量2.光缆线路工程1）光缆敷设2）敷设端别3）线路路由3.光纤光缆技术指标1）光纤技术指标2）光缆技术指标3）中继段测试要求4.施工要求1）管道施工2）杆路施工3）管道光缆敷设4）局内光缆敷设5.需要说明的其他问题二.预算部分三.图纸1.10 惠州院工程设计内容格式一、设计说明1.1 工程概述1.2 设计依据1.3 设计编册、内容及设计分工1.3.1 设计编册1.3.2 设计内容1.3.3 设计分工1.4 工程建设规模及经济技术分析1.4.1 工程建设规模1.4.2 经济技术分析1.5 设计技术方案1.5.1 光缆敷设1.5.2 设计参数1.5.3 维护技术措施1.5.4 光缆标识1.5.5 光缆防护及防雷措施1.6 光缆路由方案1.7 ITU-T G.652建议光纤性能指标1.7.1 光纤性能指标1.7.2 光缆性能指标1.8 系统传输质量指标及分析1.8.1 光纤数字线路系统中继光链路图1.8.2 光系统线路传输计算1.9 主要工作量1.10 安全注意事项1.10.1 光缆的割接：1.10.2 施工安全注意事项1.11 工具仪表及生产人员配置1.12 需要说明的问题二、光缆线路施工要求2.1 一般要求2.2 管道光缆敷设要求2.3 直埋光缆敷设要求2.4 光缆线路防护措施2.4.1 管道光缆的防护2.4.2 直埋光缆防护2.4.3 光缆的防白蚁及防鼠害措施三、预算说明3.1 预算编制概述3.2 预算编制依据3.2.1 行业依据3.2.2 运营商依据3.3 材料、设备及工程取费3.3.1 表一取费说明3.3.2 表二取费说明3.3.3 表三敷设管道光缆工日说明3.3.4 表四设备、材料单价说明3.3.5 表五其他费用说明3. 4 工程造价分析四、预算表格。
