抗滑桩施工工艺

抗滑桩施工工艺抗滑桩是防治滑坡的一种工程建筑物，是六十年代后铁路建设逐步采用和发展起来的一项防治滑坡的重大技术革新，该技术具有施工简便，效果突出的特点。

1 工艺特点（1）施工工艺比较简单。

（2）可操作性较强。

（3）机械装备程度较底。

（4）技术含量要求不高等特点。

2 实用范围（1）实用于铁路工程、公路工程、水利工程滑坡、古滑坡的病害整治。

（2）自然灾害（地震、泥石流、暴雨）所造成的山体滑坡的病害整治工程。

3 工艺原理及设计要求3.1 工艺原理抗滑桩通常为钢筋混凝土或钢轨混凝土桩体，抗滑桩的分类根据滑坡体的规模大小分为单排抗滑桩及多排抗滑桩，单排抗滑桩通常设置于滑坡前沿且与桩间墙相连接形成整体，桩间墙通常为两种，一种是预制钢筋混凝土板，另一种是浆砌片石挡土墙。

作用机理：抗滑桩由锚固段及抗滑段组成，锚固段是保证桩体的自身稳定性，抗滑段主要承担滑坡土体的下滑力，它的作用是阻止滑坡体沿着一定的软弱结构面(带) 产生剪切位移而整体地向斜坡下方移动，承担滑坡体的整体下滑力，从而达到增强山体滑坡的稳定性及滑坡整治加固的目的。

3.2 工艺设计要求3.2.1 抗滑桩的设计原则上要满足以下几点：（1）桩间土体在下滑力作用下，不能从桩间挤出去，通过控制桩间的距离来进行控制，处理措施通常为桩间钢筋混凝土挡土板或桩间浆砌片石挡土墙两种。

（2）桩后土体在下滑力作用下不能产生新滑面自桩顶滑出，要进行越顶检算，通过桩高来控制。

（3）桩身要有足够的稳定度，在下滑力的作用下不会倾覆，通过锚固桩深度来控制。

（4）桩身要有足够的强度，在下滑力的作用下不会破坏，对桩进行配筋来满足。

3.2.2 抗滑桩的直径和间距抗滑桩水平截面长（a）、宽（b）和间距（d）：抗滑桩通常设计为矩形，抗滑桩的间距通常为抗滑面边长的2倍，其水平截面长、宽和间距取值见表1。

表1 抗滑桩水平截面长、宽和间距取值注：抗滑桩水平截面长（a）、宽（b）和间距（d）的取值与滑坡体的地质情况有关。

简述抗滑桩施工工艺及要求抗滑桩施工工艺及要求主要是为了提高桩基的抗滑能力，确保基础结构的安全稳定。

下面将对抗滑桩施工工艺及要求进行详细的介绍。

一、施工工艺1.地质勘察：在施工前需进行地质勘察，了解地层情况和土壤性质，确定抗滑桩的设计参数。

2.确定桩型和桩径：根据地质勘察结果和设计要求，选择合适的抗滑桩型号和桩径。

3.施工方案设计：根据实际情况制定施工方案，包括施工工序、设备选择、施工顺序等。

4.桅杆的安装：首先需要进行临时性地基处理，确保地基的稳定性。

然后按照设计要求进行孔洞的开挖，并放入钢筋桅杆。

5.注浆：在桅杆的安装过程中，需要进行注浆加固，以增加桅杆的承载能力和抗滑能力。

6.钻孔灌注桩施工：根据设计要求，进行钻孔和灌注桩混凝土，确保桩身的承载能力和稳定性。

7.预应力张拉：根据施工方案，根据设计要求对预应力抗滑桩进行张拉和锚固，提高桩的承载能力和抗滑能力。

8.桩顶处理：对抗滑桩的顶部进行处理，确保桩顶的平整和连接。

9.桩身处理：对桩身进行清理和修整，确保桩的垂直度和平整度。

10.桩基验收：进行抗滑桩的验收，对桩的质量进行检查。

二、施工要求1.施工计划：根据工程进度和施工条件制定合理的施工计划。

2.施工记录：详细记录施工过程中的关键数据和质量控制数据，以备后期检查和评定。

3.施工现场管理：严格按照规定的施工顺序进行操作，严禁违规操作。

4.施工设备和材料：选择合适的施工设备和材料，确保施工质量。

5.施工人员：施工人员应具备相关岗位的工作经验和技术资格证书，按照规定进行操作。

6.质量控制：进行严格的质量控制，检测桩的垂直度、平整度和承载能力等指标。

7.环境保护：施工过程中应注意环境保护，避免土壤和水体的污染。

8.安全措施：施工过程中应严格遵守安全规章制度，做好安全防护工作。

9.预应力设施：预应力抗滑桩施工前需检查预应力设施的安装情况，确保正常运转。

10.桩基检测：施工完成后需对抗滑桩进行检测，确保桩基的质量和稳定性。

第二节抗滑桩施工方案本工程抗滑桩由地下部分和地面部分组成，根据设计图纸要求，抗滑桩不得留置施工缝，地面下部分抗滑桩需采用分节人工开挖并护壁，每节宜控制在1米左右。

待地面下部分抗滑桩开挖完毕并护壁后，再进行整根桩身钢筋的绑扎。

一、施工工艺抗滑桩的施工程序为：场地整平→放线、定桩位→挖第一节桩孔土方→绑扎护壁钢筋、支模浇灌第一节混凝土护壁→在护壁上二次投测标高及桩位十字轴线→安装活动井盖、设置垂直运输架、安装电动葫芦（或卷扬机）、吊土桶、潜水泵、鼓风机、照明设施等→第二节桩身挖土→清理桩孔四壁、校核桩孔垂直度和周边尺寸→拆上节模板、绑扎第二节钢筋、支第二节模板、浇灌第二节混凝土护壁→重复第二节挖土、支模、浇灌混凝土护壁工序，循环作业直至设计深度→对桩孔尺寸、深度、扩底尺寸、持力层进行全面检查验收→清理虚土、排除+孔底积水→在抗滑桩四周搭设双排脚手架→绑扎桩身钢筋→支模并浇灌桩身混凝土。

3.5.2 测量放线1、现场依据规划部门提供的坐标点放出红线，然后按施工图纸准确地放出轴线，放出桩位和桩径，并认真进行技术复核。

经业主及设计方办理签证手续，才能开挖桩身土方。

挖桩前应按工程轴线（中心线）向四周引出桩心控制点，用牢固的木桩（龙门桩）标定。

2、桩位放线采取在地面设十字控制网，其准点在安装提升设备时，使吊桶的钢丝绳中心与桩孔中心线一致，以作挖土时粗略控制中心线用。

护壁支模中心线的控制，是将桩控制轴线、高程引到第一节混凝土护壁上，每节以十字线对中，吊大线锤作中心控制用，用尺杆找圆周，以其准点测量桩深，以保证桩位、桩深和截面尺寸的正确。

3．人工挖土施工挖土由人工从上到下逐层用镐、锹进行，遇坚硬土层用风钻破碎，挖土次序为先挖中间部分后周边，按设计桩尺寸加2倍护壁厚度控制截面。

允许尺寸误差3CM。

扩底部分采取挖桩身圆柱体，再按扩底尺寸从上到下削土修成扩底形，弃土装入吊桶或罗筐内。

垂直运输是在孔上口安支架、电动葫芦或手摇葫芦提升，吊到地面后，用手推车运出。

一、抗滑桩施工抗滑桩施工时应隔桩开挖，作好护壁，杜绝爆破。

尽量选在旱季施工，作好地表排水工作。

抗滑桩的成孔方法和要求如下：1、开挖过程中及时进行地质编录，以利于反馈设计。

2、抗滑桩施工工序：施工准备→桩孔开挖→地下水处理→护壁→钢筋笼制作与安装→混凝土灌注→混凝土养护3、施工准备应按下列要求进行：⑴、按工程要求备料，选用材料的型号、规格符合设计要求，有产品合格证和质检单；⑵、钢筋应专门建库堆放，避免污染和锈蚀；⑶、使用普通硅酸盐水泥；⑷、砂石料的杂质和有机质的含量应符合《混凝土结构工程施工验收规程》〔GB50204-92〕的有关规定。

4、成孔采用人工开挖，并按下列原则进行：⑴、开挖前应平整孔口，并做好施工区的地表截、排水及防渗工作。

雨季施工时，孔口应加筑适当高度的围堰。

⑵、采用间隔式开挖，每次间隔1～2孔。

⑶、按由浅到深、由两侧向中间的顺序施工。

⑷、松散段原则上以人工开挖为主，孔口做锁口处理，桩身作护壁处理。

基岩或坚硬孤石段可采用少药量、多炮眼的松动爆破方式，但每次剥离厚度不宜大于30cm。

开挖基本成型后再人工刻凿孔壁至设计尺寸。

⑸、根据岩土体的自稳性、可能日生产进度和摸板高度，经过计算确定一次开挖深度。

一般自稳性较好的可塑-硬塑状粘性土、稍密以上的碎石土或基岩中为 1.0～1.2m；软弱的粘性土或松散的、易垮塌的碎石土层为0.5～0.6m；垮塌严重段宜先注浆后开挖。

⑹、每开挖一段及时进行岩性编录，仔细滑面（带）情况，综合分析研究，如实际位置与设计有较大出入时，应将发现异常及时向建设单位和设计单位报告，及时变更设计。

实挖桩底高程应会同设计、勘查等单位现场确定。

⑺、弃渣可用卷扬机吊起。

吊斗的活门应有双套防开保险装置。

吊出后应立即运走，不得堆放在边坡上，防止诱发次灾害。

5、桩孔开挖过程中应及时排除孔内积水。

6、桩孔开挖过程中应及时进行钢筋混凝土护壁，宜采用C20砼。

护壁的单次高度根据一次最大开挖深度确定，一般每开挖1.0～1.5m，护壁一节。

抗滑桩施工工艺一、引言抗滑桩是一种用于增加土体抗滑稳定性的地基处理方法。

在施工过程中，采用合适的工艺和措施，可以有效地提高土体的抗滑性能，确保土体的稳定性。

本文将介绍抗滑桩施工的工艺流程和关键技术要点。

二、施工前准备1. 方案设计：根据工程要求和地质情况，制定合理的抗滑桩施工方案，并进行相关的设计计算。

2. 材料准备：准备好所需的抗滑桩材料，包括钢筋、混凝土等。

3. 设备准备：准备好各种施工设备，如钢筋切割机、钻机等。

三、施工工艺1. 打桩：根据设计要求，采用钻孔打桩的方式进行施工。

首先，确定桩位，并进行标定。

然后，使用钻机进行钻孔，将桩孔打入土层中。

打桩时，要注意控制桩孔的直径和深度，确保桩孔的质量。

2. 钢筋加固：在打好的桩孔中放入钢筋，根据设计要求，将钢筋固定在桩孔内。

钢筋的固定可以采用钢筋焊接或者钢筋套接的方式，确保钢筋与桩孔之间有良好的连接。

3. 浇筑混凝土：在钢筋加固完成后，开始进行混凝土的浇筑。

先将混凝土搅拌均匀，然后将其倒入桩孔中，确保混凝土充实到桩孔的底部。

浇筑混凝土时，要注意控制浇筑速度和压实度，确保混凝土的质量。

4. 后期处理：浇筑混凝土后，需要进行后期的处理工作。

主要包括桩顶的修整和养护等。

修整桩顶时，要保持桩顶的平整和与地面的垂直度。

养护工作主要是保持混凝土的湿润和温度稳定，以确保混凝土的强度发展良好。

四、工艺要点1. 桩孔的质量是保证抗滑桩施工质量的关键，要注意控制桩孔的直径和深度，以及桩孔的垂直度。

2. 钢筋的加固应符合设计要求，并确保钢筋与桩孔之间的连接牢固可靠。

3. 混凝土的浇筑要均匀充实，避免出现空洞和缺陷。

4. 后期处理工作要细致认真，保证桩顶的平整和与地面的垂直度。

5. 工程施工过程中要严格按照相关规范和要求进行操作，确保施工质量。

五、施工注意事项1. 施工过程中要注意安全，严格遵守相关的安全操作规程，确保施工人员的人身安全。

2. 在施工现场要做好环境保护工作，防止因施工产生的噪音、粉尘等对周围环境造成污染。

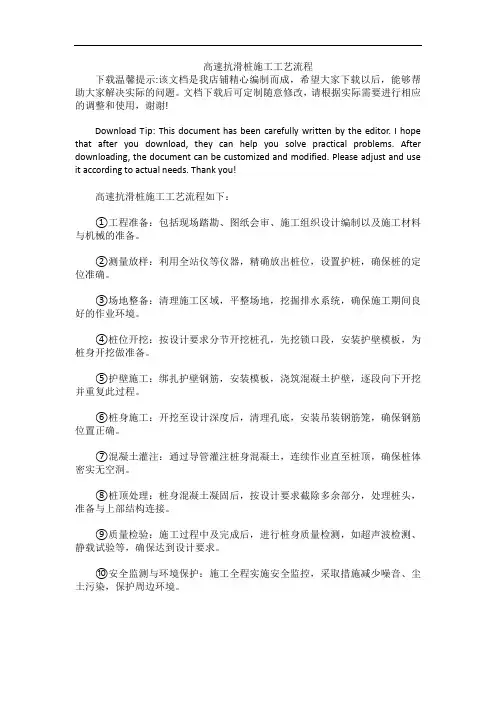

高速抗滑桩施工工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!Download Tip: This document has been carefully written by the editor. I hope that after you download, they can help you solve practical problems. After downloading, the document can be customized and modified. Please adjust and use it according to actual needs. Thank you!高速抗滑桩施工工艺流程如下：①工程准备：包括现场踏勘、图纸会审、施工组织设计编制以及施工材料与机械的准备。

②测量放样：利用全站仪等仪器，精确放出桩位，设置护桩，确保桩的定位准确。

③场地整备：清理施工区域，平整场地，挖掘排水系统，确保施工期间良好的作业环境。

④桩位开挖：按设计要求分节开挖桩孔，先挖锁口段，安装护壁模板，为桩身开挖做准备。

⑤护壁施工：绑扎护壁钢筋，安装模板，浇筑混凝土护壁，逐段向下开挖并重复此过程。

⑥桩身施工：开挖至设计深度后，清理孔底，安装吊装钢筋笼，确保钢筋位置正确。

⑦混凝土灌注：通过导管灌注桩身混凝土，连续作业直至桩顶，确保桩体密实无空洞。

⑧桩顶处理：桩身混凝土凝固后，按设计要求截除多余部分，处理桩头，准备与上部结构连接。

⑨质量检验：施工过程中及完成后，进行桩身质量检测，如超声波检测、静载试验等，确保达到设计要求。

⑩安全监测与环境保护：施工全程实施安全监控，采取措施减少噪音、尘土污染，保护周边环境。

抗滑桩标准化施工工艺抗滑桩施工工艺一、适用范围该文旨在明确抗滑桩施工作业的工艺流程、操作要点和相应的工艺标准，以规范抗滑桩施工。

二、作业准备2.1 内业技术准备2.1.1 在作业指导书编制完成后，应在开工前组织技术人员认真研究作业指导书内容，仔细阅读、审核施工图纸，澄清有关技术问题，熟悉相关规范和技术标准；2.1.2 安质部门结合工程实际情况制定切实可行的安全保证措施，制定应急预案；2.1.3 工程部及安质部联合对施工队人员进行技术交底，对参加施工人员进行上岗前技术培训，对特殊工种人员必须考核合格后持证上岗。

2.2 外业技术准备2.2.1 施工场地内必须做好“三通一平”。

并根据现场情况，有条件的先做好地面混凝土垫层，以方便施工。

作业现场四周必须设置顺畅的排水沟，防止雨水流入桩孔内。

施工废水必须经过沉淀后排放。

施工弃碴便道必须修建完善，保证畅通；2.2.2 测量人员按施工图准确放线，放出中心线和桩径，并认真进行技术复核，放样成果报监理签认后，才能开挖桩身土方；三、技术要求及质量标准3.1 抗滑桩混凝土必须在拌合站集中拌合，混凝土运输罐车运至浇注地点，串筒或导管入孔，浇注层厚不得大于30厘米，机械振捣密实。

3.2 施工前由试验室按照设计文件提供的混凝土标号进行配合比设计，选定的配合比的各项技术指标必须满足设计及规范的要求，配合比须经监理工程师批复后方可使用。

3.3 原材料检验3.3.1 水泥：应使用42.5级普通硅酸盐水泥，有出场合格证及试验报告，进场抽检必须合格；3.3.2 粗细骨料：母材的质量合格，级配满足要求。

砂的含泥量不大于2%，石子的含泥量不大于3%；3.3.3 钢筋：品种和规格均须符合施工图规定，并有出场合格证及试验报告；3.3.4 外加剂：掺加料的品种、规格要根据施工需要并通过试验确定，质量必须满足相关规范要求。

3.4 抗滑桩施工质量检验3.4.1 抗滑桩主控项目质量检验标准，见下表一：表一：主控项目施工质量要求、检查数量及检验方法分部序号检验项目1 桩孔断面尺寸2 桩孔孔型3 桩孔孔底持力层4 钢筋骨架加工，连接和安装检验3.4.2 抗滑桩钢筋骨架质量检验标准，见下表二：表二：抗滑桩钢筋骨架质量检验标准检验项目检验标准直径偏差±1mm长度偏差±100mm钢筋弯曲不得裂纹、不得断裂，弯曲半径不得小于钢筋直径的2倍钢筋间距须符合施工图要求钢筋强度不得小于规定的设计强度3.4.3 抗滑桩桩孔质量检验标准，见下表三：表三：抗滑桩桩孔质量检验标准检验项目检验标准桩孔孔径不得小于设计要求桩孔孔深不得小于设计要求桩孔孔壁不得有松动、破碎等缺陷桩孔孔底须符合设计要求，不得有松动、破碎等缺陷以上是抗滑桩施工工艺的要点，施工过程中必须严格按照相关标准进行操作，确保施工质量。

抗滑桩施工方案及工艺流程.docx模板范本1：抗滑桩施工方案及工艺流程1. 引言本文档旨在提供抗滑桩施工方案及工艺流程的详细说明，以保证施工过程的安全与顺利进行。

2. 工程概述此工程是为了增强地基的抗滑性能而进行的抗滑桩施工。

工程范围包括地基勘测、材料采购、施工设计等方面。

3. 施工前准备3.1 勘测与设计- 地基勘测及评估：详细勘测地基巩固性能及承载力，评估施工前需要采取的措施。

- 施工设计：根据勘测结果，制定具体的施工方案。

3.2 材料采购- 桩材选用：选择适合的桩材，并确保材料符合相关标准。

- 辅助设备采购：采购所需要的辅助设备，如起重机、钻孔机等。

4. 施工工艺流程4.1 桩基施工准备- 整理施工场地：将施工场地进行清理和平整，确保施工环境安全。

- 设定基准线和基准桩：根据设计要求，设定好基准线和基准桩的位置。

4.2 钻孔施工- 钻孔机械进场与安装：将钻孔机械运送到现场，并进行安装调试。

- 钻孔施工：根据设计要求，进行钻孔作业，包括钻孔深度、直径等参数的控制。

- 桩坑处理：清理钻孔碎屑，确保桩孔底部干净，并进行压实处理。

4.3 桩基浇筑- 配筋安装：根据设计要求，将钢筋进行安装，并进行必要的固定措施。

- 混凝土浇筑：根据设计要求，进行混凝土浇筑作业，确保完整性和质量。

4.4 桩基灌注与养护- 灌注施工：对桩基进行灌注，确保灌注浆液充分填充桩孔。

- 桩顶处理：根据设计要求，对桩顶进行处理，包括砼柱头浇筑、打底等。

- 养护作业：对已完成的桩基进行养护，确保强度和稳定性。

5. 质量控制与安全施工- 质量控制措施：制定质量控制标准和措施，确保施工质量符合相关要求。

- 安全施工措施：制定安全施工措施，确保施工过程安全，避免意外事故的发生。

6. 文档涉及附件本文档涉及的附件如下：- 工程勘测报告- 施工设计图纸- 材料采购单据- 钻孔机械安装调试记录7. 法律名词及注释- 抗滑性能：指地基在受到侧向力作用时，能够保持稳定，不引发地质灾害。

抗滑桩施工方案及工艺方法一、抗滑桩开挖前准备工作1、抗滑桩平面位置以应根据施工图纸坐标进行放样。

2、整平孔口地面，做好桩区地表截、排水及防渗水工作。

在雨季施工时，孔口应搭雨棚，孔口地面下0.5m内应先做好加强衬砌，孔口地面上加筑适当高度的桩井锁口。

3、备好各项工序的机具器材和桩孔内排水、通风、照明设备。

4、设置好对滑坡变形、移动的观测设施。

5、做好作业人员的安全防护技术措施。

6、开挖前应做好人行爬梯。

二、抗滑桩的开挖1、抗滑桩开挖必须在旱季进行，间隔两桩、按先两侧后中间的原则跳槽分批开挖，并且每桩浇筑完成7d后，方可开挖相邻桩孔，避免桩坑过多而引起坡体变形增大，影响滑坡体的稳定度。

2、桩孔开挖时，应特别注意安全，桩坑口设置防护措施，包括防土石等杂物掉落和防水等措施；随桩坑下挖，由上而下筑成钢筋混凝土护壁，同时要有保证施工人员上、下的安全措施，包括爬梯、安全绳、照明、通风和必要时抽水等。

3、抗滑桩挖出的土体必须及时清理运至弃土场，严禁就地堆弃。

4、每个桩孔应分节开挖，每节高度宜为1〜1.5m,挖一节应立即支护一节，护壁混凝土采用C30混凝土。

围岩较松软破碎或有水时，分节应较短。

分节不应在土石层变化和滑床面处。

5、孔下工作人员不宜超过2人，必须戴安全帽。

随时测量孔下空气污染浓度，如超过规范规定的各项污染物的浓度限值三级标准时，应增设通风设施。

6、孔下照明必须采用安全电压，井水抽水泵安装漏电保护装置。

7、孔内爆破应采用松动爆破，不得放大炮。

8、挖孔所用设备卷扬机必须覆盖足够的砂袋，保证设备的正常运行，不出现倾覆等情况。

9、经理部技术人员应随时检查挖孔设备的工作状态，杜绝安全隐患的发生。

10、桩孔开挖结束时，桩底应用C30混凝土铺底，厚10cm。

11、桩孔在没有开挖时，应采用防护措施，及时掩盖，以策安全。

三、锁口及护壁1、抗滑桩的护壁支护采用C30混凝土。

每挖掘1米时，即立模（木模）灌筑混凝土护壁，两节护壁间空隙不大于25cm,以方便混凝土灌注，灌注后，空隙应立即填满。

抗滑桩施工方案一、冲击成孔灌注桩工艺流程：放线定位（埋设钢护筒）→桩机对桩位→冲击成孔→旋挖清理孔底沉渣→成孔检收→吊装钢筋笼→安装导管→浇灌混凝土→测定桩顶标高→拔出导管→清理场地（流程图详前述）。

二、冲击机械成孔(1)桩机定位：桩机定位以四角桩拉十字线控制，冲击头对准十字线交点，偏差要求≤l0mm，经过现场技术人员复核无误方可开钻。

冲进过程及时补充制备好的泥浆，泥浆密度在1.10g／cm3～1.25g/cm3之间，整个冲进过程中液面不得低于护简顶面50cm，提升冲头后护筒内泥浆液面高于护筒底部至少1.0m。

（2）连接护桩、拉十字线调整钻头中心对准桩位中心。

通过桩机自身的仪器设备调整好钻杆、桅杆的竖直度并锁定。

（3）开始冲孔作业，冲进时应先慢后快，开始每次进尺为40-50cm，确认地下是否不利地层，进尺5米后如钻进正常，可适当加大进尺，每次控制在70-90cm。

(4)冲进时每次进尺控制在50cm～80cm，根据地层情况而定，软塑地层采用少进尺，可塑地层可适当增加进。

在下放和提升冲头时速度要平稳，以免强烈的撞击造成孔壁坍塌。

(5)成孔达到设计深度后，将冲击头提至地面，加大泥浆泵循环清除孔底沉渣，沉渣厚度应控制在5cm以内。

(6)钻进过程中应认真填写施工记录，详细记录地层变化、冲进过程中出现的有关问题、处理措施及效果等，桩机操作手或班长必须在钻孔记录上签字。

(7)开孔前技术人员应进行确认并有现场监理工程师的口头通知，技术人员应检查记录内容是否与实际一致。

主要包括：孔位编号、成孔设计深度、开孔时间、护筒偏差、护筒标高等。

成孔验收合格后现场技术人员对成孔记录要进行进一步核查并收回。

在冲进过程中应注意以下几方面问题：一是由于孔口回填不密实，导致护简内外串浆，很容易造成塌孔。

二是冲进软塑、流塑地层时进尺快，冲击头被压入泥中和泥土结合成一个整体．提升冲击头时的活塞效应容易将孔壁吸塌。

三是在冲进过程中．由于不正当操作会引起桩机卡头或埋头。
