EDC7博世共轨系统ECU针脚定义

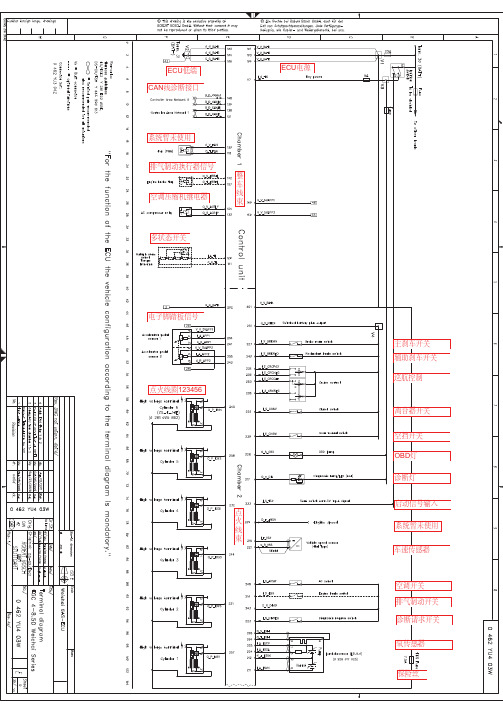

玉柴博世共轨国4（EDC7+三立后处理系统）车辆线束制作说明_V1.1更改记录版本号作者日期更改理由V1.0 陈俊红、叶宇2010-11-11 初版对调48端子插件的公母头的位置V1.1 陈俊红 2010-11-17一、线束制作说明1、该说明定义了车辆线束的连接原理图。

2、该说明定义了线束中所需对接的插件型号。

3、车辆所需的传感器、开关、执行器的详细参数要求均在技术协议里做了描述，所选各电器部件应符合技术协议的要求。

其中油门为涉及安全的关键零部件，如使用非玉柴随发动机所带的油门，须经玉柴和博世认证后才能使用。

4、车辆所采用的添蓝液位传感器涉及OBD诊断及减扭矩，如使用非玉柴随发动机所带的添蓝液位传感器，须经过玉柴认证后才能使用。

5、CAN总线网络在ECU内部已经集成有120Ω电阻，DCU也集成有120Ω电阻但默认不启用电阻，整车如确认没有另一个终端电阻，需要根据车辆其余控制器的布置的情况增加。

6、由于ECU和DCU在发动机停机后，仍需对部分执行器（如添蓝喷射泵）做后续处理，并回写相关的运行数据到存储器里，因此要求在停机后的30秒内确保ECU、DCU及添蓝泵仍能正常供电，建议ECU及添蓝泵的供电直接与电瓶连接，DCU接由ECU控制的主继电器后， ECU、添蓝泵内置继电器，会自动控制电源供给。

7、导线连接采用连接器连接，禁止焊接连接；采用专用工具正确操作，保证导线与Pin的牢固、可靠连接，同时要求导线的防水塞和盲堵要安装到位，否则整车线束的防水性能无法保障。

8、整车线束的布置应结合整车的结构进行合理的优化，如根据对象的不同进行分类，根据对象位置进行合理分支。

9、线束应远离排气管等高温部件，和起动机和发电机等部件等，发动机线束与整车大梁等部件应保持一定的距离以避免在使用过程中干涉。

10、线束应用卡簧或绊钉固定，以免松动磨坏，相邻的两个固定点间距要小于超过500mm。

11、线束不可拉得道紧，尤其在拐弯处更要注意，在绕过锐角或穿过金属孔时，应用橡皮或套管保护．否则容易磨坏线束而发生短路、搭铁，并有烧毁整个线束，酿成火灾的危险。

ECU_PIN/ ECU引脚ECU-Pin name/ECU引脚名称Function/功能Remark/说明101 V_V_BAT1 ECU Power from Battery (permanent) #1 ECU电源+ #1（永久）102 G_G_BAT1 Power Ground 1 ECU电源- 1103 V_V_BAT2 ECU Power from Battery (permanent) #2 ECU电源+ #2（永久）104 G_G_BAT2 Power Ground 2 ECU电源- 2105 V_V_BAT3 ECU Power from Battery (permanent) #3 ECU电源+ #3（永久）106 G_G_BAT3 Power Ground 3 ECU电源- 3117 I_S_T15 Ignition Key on (Terminal 15) 点火开关（T15)118 O_T_FAN Fan Control PWM 电磁风扇继电器PWM控制输出 129 I_A_TL Multiple state switch 多态开关130 O_V_FAN FAN supply 风扇输出电压132 O_S_ACRLY A/C Compressor Relay 空调压缩机继电器信号135 B_D_CANL0 CAN 0 Low CAN低端信号O（整车用）138 B_D_CANH1 CAN 1 High CAN高端信号1（诊断用）141 G_R_TL Multiple state switch GND 多态开关地142 O_V_EBRFL Engine Brake flap 排气制动电磁阀供电148 B_D_CANH0 CAN 0 High CAN高端信号O（整车用）149 V_V_5VAPP1 Accelerator pedal position 1 supply voltage 加速踏板位置传感器1电源150 V_V_5VAPP2 Accelerator pedal position 2 supply voltage 加速踏板位置传感器2电源151 B_D_CANL1 CAN 1 Low CAN低端信号1（诊断用）154 O_V_ACRLY Ac Compressor relay 空调压缩机继电器电源157 O_T_EBRFL Engine Brake Flap PWM 排气制动电磁阀PWM输出201 V_V_BAT4 ECU Power from Battery (permanent) #4 ECU电源+ #4（永久）202 G_G_BAT4 Power Ground 4 ECU电源- 4204 O_T_LSH Lambda sensor heating 氧传感器加热信号206 O_V_LSH Lambda sensor heating supply (BAT+) 氧传感器加热电压209 O_F_ENGN Engine Speed output signal 发动机转速信号输出210 I_S_EBR Engine Brake Switch 排气制动开关211 I_A_LSVN Lambda sensor voltage nernst 氧传感器能斯脱电压212 G_R_LSVG Lambda sensor, virtual ground 氧传感器虚拟地216 I_F_VSS Vehicle speed sensor input signal 车速传感器输入信号（霍尔式） 217 O_S_DIA Diagonostic Lamp 诊断灯（闪码）221 G_R_VSS Vehicle Speed Sensor GND 车速传感器地（霍尔式）222 I_S_CONV Clutch Switch 离合器开关223 I_S_DIAREQ Diagonostic Request Switch 诊断请求开关224 I_A_LSCA Lambda sensor current adjust 氧传感器校正电流225 I_A_LSCP Lambda sensor current pump 氧传感器泵电流226 I_S_CRCRES Cruise Control Resume Switch 巡航控制开关（复位）227 I_S_BRKMN Main Brake Switch 主刹车开关228 O_S_OBD Onboard Diagnostics Lamp OBD灯231 O_P_IOS5 Ignition Coil 5 点火线圈5232 O_P_IOS6 Ignition Coil 6 点火线圈6233 I_S_T50 T50 Switch 电控起动机T50开关235 I_S_CRCPOS Cruise Control Positive Switch 巡航控制开关（提升）236 I_S_CRCNEG Cruise Control Negative Switch 巡航控制开关（降低）239 I_S_GNSW Gear Neutral Indicator Switch 变速箱开关240 I_S_BRKRED Redundant Brake Switch 辅刹车开关241 G_R_APP1 Accelerator position 1 Sensor GND 加速踏板位置传感器1地242 G_R_APP2 Accelerator position 2 Sensor GND 加速踏板位置传感器2地243 G_R_DF09 Ground for frequency input 9 ECU虚拟地244 O_P_IOS3 Ignition Coil 3 点火线圈3245 O_P_IOS4 Ignition Coil 4 点火线圈4246 I_S_ACSW AC Switch 空调开关251 O_V_RH29 Switched Battery output ECU输出电压253 I_S_CRCOFF Cruise Control Off Switch 巡航控制开关（关闭）254 I_A_APP1 Acceleratore Pedal,Sensor 1 加速踏板位置传感器1信号255 I_A_APP2 Acceleratore Pedal,Sensor 2 加速踏板位置传感器2信号257 O_P_IOS1 Ignition Coil 1 点火线圈1258 O_P_IOS2 Ignition Coil 2 点火线圈2301 O_V_GPVL GAS Low PRESSURE SHUT OFF VALVE 燃气低压切断阀电源302 O_S_GPVH Gas High Pressure Shut Off valve 燃气高压切断阀开关307 G_R_FSS Fan Speed Sensor GND 风扇速度传感器 地310 I_A_OPS Oil pressure sensor input signal 机油压力传感器信号（压力）311 I_A_TPPOS1 Throttle Position sensor 1 节气门位置传感器1信号312 I_A_IATS T-MAP Sensor (Temperature) 进气压力传感器（温度）信号 313 I_A_BTS Boost Temperature sensor 增压压力传感器（温度）信号 314 I_A_CTS Coolant Temperature Sensor 冷却液温度信号316 G_R_CRS CrankShaft Sensor GND 曲轴传感器 地317 I_F_CAS Segment (camshaft) speed sensor signal 凸轮轴传感器信号318 I_A_BPS Boost Pressure sensor 增压压力传感器（压力）信号 319 G_R_PGAS Gas low pressure Sensor GND 燃气温度压力传感器 地321 G_R_TPPOS Throttle Position Sensor GND 节气门位置传感器 地323 G_R_BPS Boost Pressure Sensor GND 增压压力传感器 地324 O_V_WGV Waste Gate Valve 废气控制阀电源326 O_V_GPVH GAS HIGH PRESSURE SHUT OFF VALVE 燃气高压切断阀电源328 O_V_FAN1 Motor fan relay 1 supply 电磁风扇继电器1电源332 B_D_ISOK K Line Interface K线334 I_A_PHGAS CNG High Pressure Sensor (Tank Pressure) CNG高压传感器信号（气罐） 335 I_A_PGAS Gas Low pressure sensor 燃气压力传感器信号337 I_A_GQSAJ Adjustable Gas Quality Sensor 气敏元件338 I_A_OTS Oil Temperature Sensor 机油压力传感器信号（温度） 340 I_F_CRS Crankshaft speed sensor signal 曲轴传感器信号341 G_R_CAS Camshaft Sensor GND 凸轮轴传感器 地342 I_A_GTS Gas Low Temperature sensor 燃气温度压力传感器信号（温度） 347 O_S_FAN2 Motor fan relay 2 sensor output 风扇继电器2信号输出348 O_S_FAN1 Motor fan relay 1 sensor output 风扇继电器1信号输出349 O_T_TVANEG Throttle Control Output Negative PWM 节气门输出（负PWM)350 O_T_TVAPOS Throttle Control Output Positive PWM 节气门输出（正PWM)353 O_V_OAV Over run Air valve 喘震阀电源354 O_V_FAN2 Motor fan relay 2 supply 风扇继电器2电源355 G_R_CTS Coolant Temperature Sensor GND 冷却水温度传感器 地358 V_V_5VIAPS Intake manifold pressure with temperature 进气压力传感器电源363 G_R_OPS Oil Pressure Sensor GND 机油压力传感器 地368 G_R_IAPS MAP / Air Temperature (from MAP) GND 进气压力传感器 地372 O_S_STRT Starter Relay for Button Start 起动机继电器开关信号374 O_T_WGV Waste Gate Valve PWM 废气控制阀PWM376 O_S_OAV Over Run Air valve 喘震阀开关信号377 O_T_GPVL Gas Low Pressure Shut Off valve 燃气低压切断阀信号379 I_A_IAPS T-MAP Sensor (Pressure) 进气压力传感器（压力）信号 381 V_V_5VPGAS Gas Low pressure/temperature sensor supply voltage燃气温度压力传感器电源382 V_V_5VOPS Oil pressure sensor supply voltage 机油压力传感器电源383 G_R_PHGAS Gas high pressure sensor ground 燃气高压传感器 地（气罐） 384 V_V_5VTPPOS Throttle plate actuator supply voltage 节气门电源386 V_V_5VBPS Boost pressure sensor supply voltage 增压压力传感器电源392 I_A_TPPOS2 Throttle Position sensor 2 节气门位置传感器2信号396 O_V_STRT Starter Relay 起动继电器电源401 O_P_SVH22 Injector 2 "high" Bank 2 喷油器2电容高端2403 O_P_SVH23 Injector 3 "high" Bank 2 喷油器3电容高端2404 O_P_SVH12 Injector 2 "high" Bank 1 喷油器2电容高端1405 O_P_SVH11 Injector 1 "high" Bank 1 喷油器1电容高端1406 O_P_SVL13 Injector 3 "low" Bank 1 喷油器3电容低端1407 O_P_SVL32 Injector 2 "low" Bank 3 喷油器2电容低端3410 O_P_SVH32 Injector 2 "high" Bank 3 喷油器2电容高端3411 O_P_SVH13 Injector 3 "high" Bank 1 喷油器3电容高端1412 O_P_SVL11 Injector 1 "low" Bank 1 喷油器1电容低端1413 O_P_SVL12 Injector 2 "low" Bank 1 喷油器2电容低端1414 O_P_SVL23 Injector 3 "low" Bank 2 喷油器3电容低端2416 O_P_SVL22 Injector 2 "low" Bank 2 喷油器2电容低端2。

ECU_PIN/ ECU引脚ECU-Pin name/ECU引脚名称Function/功能Remark/说明101 V_V_BAT1 ECU Power from Battery (permanent) #1 ECU电源+ #1（永久）102 G_G_BAT1 Power Ground 1 ECU电源- 1103 V_V_BAT2 ECU Power from Battery (permanent) #2 ECU电源+ #2（永久）104 G_G_BAT2 Power Ground 2 ECU电源- 2105 V_V_BAT3 ECU Power from Battery (permanent) #3 ECU电源+ #3（永久）106 G_G_BAT3 Power Ground 3 ECU电源- 3117 I_S_T15 Ignition Key on (Terminal 15) 点火开关（T15)118 O_T_FAN Fan Control PWM 电磁风扇继电器PWM控制输出 129 I_A_TL Multiple state switch 多态开关130 O_V_FAN FAN supply 风扇输出电压132 O_S_ACRLY A/C Compressor Relay 空调压缩机继电器信号135 B_D_CANL0 CAN 0 Low CAN低端信号O（整车用）138 B_D_CANH1 CAN 1 High CAN高端信号1（诊断用）141 G_R_TL Multiple state switch GND 多态开关地142 O_V_EBRFL Engine Brake flap 排气制动电磁阀供电148 B_D_CANH0 CAN 0 High CAN高端信号O（整车用）149 V_V_5VAPP1 Accelerator pedal position 1 supply voltage 加速踏板位置传感器1电源150 V_V_5VAPP2 Accelerator pedal position 2 supply voltage 加速踏板位置传感器2电源151 B_D_CANL1 CAN 1 Low CAN低端信号1（诊断用）154 O_V_ACRLY Ac Compressor relay 空调压缩机继电器电源157 O_T_EBRFL Engine Brake Flap PWM 排气制动电磁阀PWM输出201 V_V_BAT4 ECU Power from Battery (permanent) #4 ECU电源+ #4（永久）202 G_G_BAT4 Power Ground 4 ECU电源- 4204 O_T_LSH Lambda sensor heating 氧传感器加热信号206 O_V_LSH Lambda sensor heating supply (BAT+) 氧传感器加热电压209 O_F_ENGN Engine Speed output signal 发动机转速信号输出210 I_S_EBR Engine Brake Switch 排气制动开关211 I_A_LSVN Lambda sensor voltage nernst 氧传感器能斯脱电压212 G_R_LSVG Lambda sensor, virtual ground 氧传感器虚拟地216 I_F_VSS Vehicle speed sensor input signal 车速传感器输入信号（霍尔式） 217 O_S_DIA Diagonostic Lamp 诊断灯（闪码）221 G_R_VSS Vehicle Speed Sensor GND 车速传感器地（霍尔式）222 I_S_CONV Clutch Switch 离合器开关223 I_S_DIAREQ Diagonostic Request Switch 诊断请求开关224 I_A_LSCA Lambda sensor current adjust 氧传感器校正电流225 I_A_LSCP Lambda sensor current pump 氧传感器泵电流226 I_S_CRCRES Cruise Control Resume Switch 巡航控制开关（复位）227 I_S_BRKMN Main Brake Switch 主刹车开关228 O_S_OBD Onboard Diagnostics Lamp OBD灯231 O_P_IOS5 Ignition Coil 5 点火线圈5232 O_P_IOS6 Ignition Coil 6 点火线圈6233 I_S_T50 T50 Switch 电控起动机T50开关235 I_S_CRCPOS Cruise Control Positive Switch 巡航控制开关（提升）236 I_S_CRCNEG Cruise Control Negative Switch 巡航控制开关（降低）239 I_S_GNSW Gear Neutral Indicator Switch 变速箱开关240 I_S_BRKRED Redundant Brake Switch 辅刹车开关241 G_R_APP1 Accelerator position 1 Sensor GND 加速踏板位置传感器1地242 G_R_APP2 Accelerator position 2 Sensor GND 加速踏板位置传感器2地243 G_R_DF09 Ground for frequency input 9 ECU虚拟地244 O_P_IOS3 Ignition Coil 3 点火线圈3245 O_P_IOS4 Ignition Coil 4 点火线圈4246 I_S_ACSW AC Switch 空调开关251 O_V_RH29 Switched Battery output ECU输出电压253 I_S_CRCOFF Cruise Control Off Switch 巡航控制开关（关闭）254 I_A_APP1 Acceleratore Pedal,Sensor 1 加速踏板位置传感器1信号255 I_A_APP2 Acceleratore Pedal,Sensor 2 加速踏板位置传感器2信号257 O_P_IOS1 Ignition Coil 1 点火线圈1258 O_P_IOS2 Ignition Coil 2 点火线圈2301 O_V_GPVL GAS Low PRESSURE SHUT OFF VALVE 燃气低压切断阀电源302 O_S_GPVH Gas High Pressure Shut Off valve 燃气高压切断阀开关307 G_R_FSS Fan Speed Sensor GND 风扇速度传感器 地310 I_A_OPS Oil pressure sensor input signal 机油压力传感器信号（压力）311 I_A_TPPOS1 Throttle Position sensor 1 节气门位置传感器1信号312 I_A_IATS T-MAP Sensor (Temperature) 进气压力传感器（温度）信号 313 I_A_BTS Boost Temperature sensor 增压压力传感器（温度）信号 314 I_A_CTS Coolant Temperature Sensor 冷却液温度信号316 G_R_CRS CrankShaft Sensor GND 曲轴传感器 地317 I_F_CAS Segment (camshaft) speed sensor signal 凸轮轴传感器信号318 I_A_BPS Boost Pressure sensor 增压压力传感器（压力）信号 319 G_R_PGAS Gas low pressure Sensor GND 燃气温度压力传感器 地321 G_R_TPPOS Throttle Position Sensor GND 节气门位置传感器 地323 G_R_BPS Boost Pressure Sensor GND 增压压力传感器 地324 O_V_WGV Waste Gate Valve 废气控制阀电源326 O_V_GPVH GAS HIGH PRESSURE SHUT OFF VALVE 燃气高压切断阀电源328 O_V_FAN1 Motor fan relay 1 supply 电磁风扇继电器1电源332 B_D_ISOK K Line Interface K线334 I_A_PHGAS CNG High Pressure Sensor (Tank Pressure) CNG高压传感器信号（气罐） 335 I_A_PGAS Gas Low pressure sensor 燃气压力传感器信号337 I_A_GQSAJ Adjustable Gas Quality Sensor 气敏元件338 I_A_OTS Oil Temperature Sensor 机油压力传感器信号（温度） 340 I_F_CRS Crankshaft speed sensor signal 曲轴传感器信号341 G_R_CAS Camshaft Sensor GND 凸轮轴传感器 地342 I_A_GTS Gas Low Temperature sensor 燃气温度压力传感器信号（温度） 347 O_S_FAN2 Motor fan relay 2 sensor output 风扇继电器2信号输出348 O_S_FAN1 Motor fan relay 1 sensor output 风扇继电器1信号输出349 O_T_TVANEG Throttle Control Output Negative PWM 节气门输出（负PWM)350 O_T_TVAPOS Throttle Control Output Positive PWM 节气门输出（正PWM)353 O_V_OAV Over run Air valve 喘震阀电源354 O_V_FAN2 Motor fan relay 2 supply 风扇继电器2电源355 G_R_CTS Coolant Temperature Sensor GND 冷却水温度传感器 地358 V_V_5VIAPS Intake manifold pressure with temperature 进气压力传感器电源363 G_R_OPS Oil Pressure Sensor GND 机油压力传感器 地368 G_R_IAPS MAP / Air Temperature (from MAP) GND 进气压力传感器 地372 O_S_STRT Starter Relay for Button Start 起动机继电器开关信号374 O_T_WGV Waste Gate Valve PWM 废气控制阀PWM376 O_S_OAV Over Run Air valve 喘震阀开关信号377 O_T_GPVL Gas Low Pressure Shut Off valve 燃气低压切断阀信号379 I_A_IAPS T-MAP Sensor (Pressure) 进气压力传感器（压力）信号 381 V_V_5VPGAS Gas Low pressure/temperature sensor supply voltage燃气温度压力传感器电源382 V_V_5VOPS Oil pressure sensor supply voltage 机油压力传感器电源383 G_R_PHGAS Gas high pressure sensor ground 燃气高压传感器 地（气罐） 384 V_V_5VTPPOS Throttle plate actuator supply voltage 节气门电源386 V_V_5VBPS Boost pressure sensor supply voltage 增压压力传感器电源392 I_A_TPPOS2 Throttle Position sensor 2 节气门位置传感器2信号396 O_V_STRT Starter Relay 起动继电器电源401 O_P_SVH22 Injector 2 "high" Bank 2 喷油器2电容高端2403 O_P_SVH23 Injector 3 "high" Bank 2 喷油器3电容高端2404 O_P_SVH12 Injector 2 "high" Bank 1 喷油器2电容高端1405 O_P_SVH11 Injector 1 "high" Bank 1 喷油器1电容高端1406 O_P_SVL13 Injector 3 "low" Bank 1 喷油器3电容低端1407 O_P_SVL32 Injector 2 "low" Bank 3 喷油器2电容低端3410 O_P_SVH32 Injector 2 "high" Bank 3 喷油器2电容高端3411 O_P_SVH13 Injector 3 "high" Bank 1 喷油器3电容高端1412 O_P_SVL11 Injector 1 "low" Bank 1 喷油器1电容低端1413 O_P_SVL12 Injector 2 "low" Bank 1 喷油器2电容低端1414 O_P_SVL23 Injector 3 "low" Bank 2 喷油器3电容低端2416 O_P_SVL22 Injector 2 "low" Bank 2 喷油器2电容低端2。

常用的ECU针脚定义玛瑞利单点电源26 35接地17点火线圈1 19喷油嘴18曲轴信号11 28故障灯6进气压力32节气门信号30水温信号13进气温度31怠速电机2 20 3 21油泵继电器23碳罐电磁阀225V 14氧信号12 29主继电器4信号地163.2 玛瑞利多点电源29 47接地27 28点火59（1-4） 66（2-3）喷油71 72 78 79曲轴信号53（+） 67（—）怠速电机57 58 64 65油泵继电器15K 线25故障灯26空调压缩机41空调请求48碳罐电磁阀52水温信号62进气温度信号555V（节气门） 60进气压力信号75节气门信号765V（传感器） 683.3 德尔福I 代电源C5 A6 C16接地B1 D16 C7 D7曲轴信号B14 A16点火信号C14 D14喷油信号C4 C6诊断D11（OBD7） B9（OBD1）故障灯B10碳罐A13油泵A12怠速阀A1 A2 A3 A4空调请求信号A8空调压缩机A15空调风扇A11节气门信号D5进气压力信号A7水温信号B3进气温度B4防盗数据B8————————防盗器8防盗请求B11————————防盗器6蒸发箱温度D6 防盗器3，4————电源5V D8 防盗器1——————指示灯防盗器2——————接地德尔福II 代电脑针脚定义电源： 18# 20# 58#接地： 72#转速信号： 33#（正） 41#（负）喷油： 70#（1） 49#（2） 61#（3） 60#（4）点火： 46# = 57#（1/4） 50# = 62#（2/3）油泵继电器： 9#怠速电机： 15# 14# 13# 7#风扇高速： 8#风扇低速： 1#诊断线： 47#3.5 德尔福III 代电脑针脚定义电源： 1 17 18接地： 5 21曲轴位置传感器： 12（正） 28（负）1/4 缸点火信号： 322/3 缸点火信号： 52喷油控制： 55 56 70 71油泵继电器控制： 47怠速电机： 34 33 54 53风扇高速： 50风扇低速： 675V 传感器电源： 4 20故障灯： 313.6 联合电子M 1.5.4电源18 27 37接地2=14=24传感器接地30K 线55上止点传感器49 （+） 48（—）5V 12喷油嘴17 16 35 34点火线圈1（A，G）20（K，E，L）怠速阀4 26 （21 29）油泵继电器3（A，G）22（K，E，L）水温信号45节气门53进气压力信号7故障灯23主继电器46风扇继电器31氧传感器28MOTOROLA 单插（五菱，福田，夏利）电源1接地8 17曲轴信号5 8（GND）点火信号16（1，4） 23（2，3）喷油信号15（1，4） 24（2，3）怠速电机13（1），14（2），21（3），22（4）油泵20节气门信号18水温信号19进气压力信号9进气温度信号25V 11诊断6----SCAN8， 7----SCAN15（故障灯）五菱之光（MOTOROLA 双插）针脚定义针脚（A）连接点针脚（B）连接点A01 喷油嘴B01 氧传感器A02 喷油嘴B02A03 B03A04 主继电器B04A05 怠速马达B05A06 怠速马达B06 转速信号负A07 怠速马达B07 转速信号正A08 怠速马达B08A09 喷油嘴B09A10 喷油嘴B10 水温A11 B11 空调温度A12 B12A13 B13 诊断线A14 空调输出B14 诊断线A15 B15 凸轮轴传感器A16 电源B16 地A17 点火线圈B17 节气门A18 点火线圈B18 进气温度A19 地B19 进气压力A20 转速输出B20A21 油泵B21 点火开关A22 水箱风扇B22 5V 参考电压A23 空调输入B23 传感器地A24 故障灯B24 电源三菱富利卡电源B71-25 B64-80接地B71-13 B71-26点火信号B71-10（B71-23）曲轴信号B64-89凸轮轴B64-88油泵B71-8喷油嘴B71-1，14，2，15（#1 #2 #3 #4）故障灯B70-36诊断B65-56 OBD II—1B65-62 OBD II—7检测信号B64-82DENSO 89561—87702（89560—87709）1 空调切断继电器MGC2 后备电源BAT5 A/C 开关ACSW6 暖风机BLW7 车速传感器SPD 9 冷却风扇继电器RFAN 10 发动机故障灯W 11 ECU 电源+B120 传感器接地E1 21 转速传感器+ N+23 进气压力供电VC 24 进气压力信号PIM 25 水温信号THW 32 喷油嘴#1033 油泵继电器FC2 36 除霜开关DEF37 大灯开关H/L 39 T 端子T40 脱机检查端子SIO 42 监视器端子VF 43 ECU 电源供给+B2 52 传感器接地E2 53 转速传感器— N— 54 节气门信号VTH56 氧传感器Ox 60 怠速阀VSV1 62 接地E01 63 点火系统接地E02 64 点火信号IG1捷达2V电源62 3接地1 2 120喷油嘴85 86 87 88点火信号112 113油泵继电器80曲轴信号98 (+) 99 (-)诊断17MOTRONIC M3.8.2（5V）电源1 3接地2点火71，78，（70，77）喷油73，80，58，65曲轴（磁电） 56，63凸轮轴（霍尔） 76油泵4K 线19碳罐15空气流量计13水温53进气温度54车速信号20空调请求10空调继电器8节气门电机59，66。

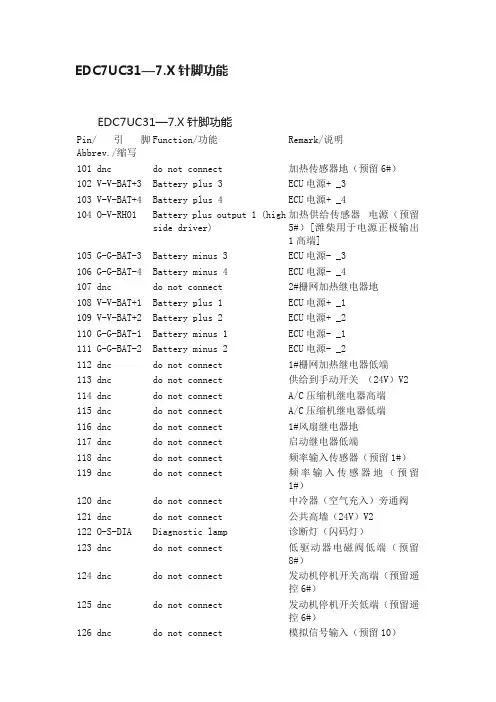

EDC7UC31—7.X 针脚功能EDC7UC31—7.X 针脚功能Pin/引脚Abbrev./缩写 Function/功能 Remark/说明101 dncdo not connect加热传感器地（预留6#） 102 V-V-BAT+3 Battery plus 3 ECU 电源+ _3 103 V-V-BAT+4 Battery plus 4 ECU 电源+ _4104 O-V-RH01Battery plus output 1 (high side driver) 加热供给传感器 电源（预留5#）[潍柴用于电源正极输出1高端]105 G-G-BAT-3 Battery minus 3 ECU 电源- _3 106 G-G-BAT-4 Battery minus 4 ECU 电源- _4 107 dncdo not connect2#栅网加热继电器地 108 V-V-BAT+1 Battery plus 1 ECU 电源+ _1 109 V-V-BAT+2 Battery plus 2 ECU 电源+ _2 110 G-G-BAT-1 Battery minus 1 ECU 电源- _1 111 G-G-BAT-2 Battery minus 2 ECU 电源- _2112 dnc do not connect 1#栅网加热继电器低端 113 dnc do not connect 供给到手动开关 （24V ）V2 114 dnc do not connect A/C 压缩机继电器高端 115 dnc do not connect A/C 压缩机继电器低端 116 dnc do not connect 1#风扇继电器地 117 dnc do not connect 启动继电器低端118 dnc do not connect 频率输入传感器（预留1#） 119 dnc do not connect 频率输入传感器地（预留1#）120 dnc do not connect 中冷器（空气充入）旁通阀 121 dnc do not connect 公共高墙（24V ）V2 122 O-S-DIA Diagnostic lamp 诊断灯（闪码灯）123 dnc do not connect 低驱动器电磁阀低端（预留8#）124 dnc do not connect 发动机停机开关高端（预留遥控6#）125 dnc do not connect 发动机停机开关低端（预留遥控6#）126 dncdo not connect模拟信号输入（预留10）127 dnc do not connect 空气温度传感器信号128 dnc do not connect 空气温度传感器地129 G-R-DIG Ground digital 数字地130 G-G-DIA Diagnostic lamp,ground 诊断火（闪码灯）地巡航控制按钮“设置/加速”131 I-S-CRCPOS Cruise control activator“Set/accelerate”132 I-S-ENGSA Engine start switch signal 发动机启动开关信号133 O-F-ENGN Engine speed output signal 发动机转速输出信号CAN _L134 B-D-CANL Controller Area Network(low)CAN _H135 B-D-CANH Controller Area Network（high）136 dnc do not connect 燃料空气加热继电器地137 O-S-STRTH Starter relay high 启动继电器高端138 O-S-CSLP Cold start lamp 冷启动灯139 O-S-WLP Warning lamp 报警灯140 I-S-T15 Terminal 15 (switched BAT+) T15141 I-S-BRKMN Brake mian switch signal 主制动开关142 I-S-ACSW A/C request switch 空调请求开关油水分离水位传感器143 I-A-WFLS Water in fuel level sensorsignal144 dnc do not connect λ信号传感器（预留2#）145 dnc do not connect λ信号传感器（预留3#）巡航控制按钮“恢复“146 I-S-CRCRES Cruise control activator“Resume”147 I-S-STP Engine stop switch signal 发动机停止开关148 I-S-LIS Low idle position switch低怠速input signal冗余制动开关149 L-S-BRKRED Redundant brake switchsignal150 dnc do not connect 12V电源供给151 O-S-STRTL Starter relay low 启动继电器低端（预留25#）[潍柴直接使用]152 dnc do not connect CAN总线接口低端153 dnc do not connect CAN总线接口高端154 dnc do not connect 风扇2继电器地155 O-S-IMPH Intake manifold preheating进气预热继电器(Grid heater)156 O-S-WFLP Water in fuel lamp 油中有水报警灯157 dnc do not connect 风扇1继电器电源 158 dnc do not connect进去预热继电器地159 G-G-IMPHGround for intake manifold preheating (Grid heater) 常用系统传感器地，（预留9#）[潍柴用于进气预热继电器地] 160 dnc do not connect常用系统传感器电源（预留9#）161 I-S-T50 Start switch term.50 input signal 常用系统传感器信号，（预留9#）[潍柴用于扃动开关T50] 162 I-A-TL Torque limitation signal 扭矩限制信号（多态开关） 163 dncdo not connectλ信号传感器（预留4#）164 I-S-CRCNEG Cruise control activator “Set/decelerate 巡航控制按钮“设置/减速” 165 G-R-TL Torque limitation ground扭矩限制 地166 I-S-CONV Clutch switch signal (Torque converter) 离合器开关信号（液力变矩器） 167 dnc do not connect 风扇转速传感器 地 168 dnc do not connect 风扇转速传感器 电源 169 dnc do not connect风扇转速传感器 信号170 G-R-VSS Vehicle speed sensor ground 车速传感器 地 171 I-F-VSSVehicle speed sensor input signal车速传感器 信号 172 I-S-DIAREQ Diagnosis request switch 二进制串行同步界面[濰柴用于诊断开关] 173 dncdo not connect区域网信息传递174 I-SCRC-FF Cruise control activator “Off” 巡航控制按钮“关闭”175 dnc do not connect1#格栅加热 继电器高端176 G-R-APP2Accelerator pedal position sensor 2 ground加速踏板位置传感器2地 177 V-V-5VAPP1 Accelerator pedal position sensor 1 supply 加速踏板位置传感器1电源178 G-R-APP1 Accelerator pedal position sensor 1 ground加速踏板位置传感器1地 179 I-A-APP1 Accelerator pedal position sensor 1加速踏板位置传感器1信号 180 I-A-APP2Accelerator pedal position sensor 2加速踏板位置传感器2信号 181 I-A-FFDPS Fuel filter differential pressure sensor 间接控制传感器信号[潍柴用于燃油压差传感器地]182 dnc do not connect间接控制传感器电源（预留8#）183 G-R-FFDPS Fuel filter differential pressure sensor ground 燃油滤清压差传感器 地（间接控制传感器 地） 184 V-V-5VAPP2 Accelerator pedal position sensor 2 supply 加速踏板位置传感器 2 电源 185 I-S-GNSW Gear neutral switch 空挡开关186 dnc do not connect 转换驱动（预留1#） 187 dnc do not connect 凸轮轴信号重复输出 188 dnc do not connect 曲轴信号重复输出 189 B-D-ISOK ISO-K interface K 线201 dnc do not connect 低电流控制电磁阀低端（预留1#）202 dnc do not connect空气流量传感器加热电源（预留）203 O-V-RHO2 Battery plus output 2 (high side driver ) 电源正极输出2（高端驱动） 204 dnc do not connect 1#高端驱动205 dnc do not connect 1#高端驱动 地（预留） 206 O-T-EBRFL Engine brake flap排气制动电磁阀 207 dnc do not connect 低端驱动（预留7#） 208 dnc do not connect低端驱动（预留23#）209 I-F-CAS Segment (camshaft) speed sensor signal凸轮轴转速传感器 信号 210 G-R-CASSegment (camshaft) speed sensor ground凸轮轴转速传感器 地 211 O-S-ACRLY A/C compressor relay AC/OUT EGR 电磁阀[潍柴用于空凋压缩机继电器] 212 G-R-RAILPS Rail pressure sensor ground 轨压传感器 地 213 V-V-5VRAILPSRail pressure sensor supply 轨压传感器 电源 214 I-A-RAILPS Rail pressure sensor signal 轨压传感器 信号 215 I-A-CTS Coolant temperature sensor signal 冷却水温度传感器216 dncdo not connect排气压力传感器 电源[潍柴用于远程油门踏板传感器1#电源]217 dnc do not connect空气流量传感器信号 地（预留）[潍柴用于远程油门踏板传感器1#地]218 dnc do not connect排气压力传感器 地[潍柴用于远程油门踏板传感器2#地]219 G-R-CRS Crankshaft speed sensor ground 曲轴转速传感器 地 220 dnc do not connect 频率输入传感器 地 （预留3）221 dncdo not connect空气流量传感器 信号[潍柴用于远程油门踏板传感器1#信号]222 dnc do not connect排压力传感器 信号[潍柴用于远程油门踏板传感器2#信号]223 I-F-CRS Crankshaft speed sensor signal曲轴转速传感器信号 224 G-R-OPS Oil pressure sensor ground 机油压力传感器 地 225 G-R-BPS Boost pressure sensor ground进气增压压力、温度传感器地226 G-R-CTS Coolant temperature sensor ground燃油、冷却水温度传感器 地 227 I-A-OPS Oil pressure sensor input signal机油压力传感器 信号 228 I-A-OTS Oil temperature sensor signal机油压力传感器 信号229 I-S-EBR Engine brake switch signal 空气流量传感器信号 预留[潍柴用于排气制动开关] 230 dnc do not connect 频率输入传感器信号（预留3）231 dncdo not connect空气流量传感器信号电源（预留）[濰柴用于远程油门踏板2#电源]232 V-V-5VOPS Oil pressure sensor supply 机油压力传感器 电源 233 V-V-5VBPS Boost pressuresensor supply 进气增压压力传感器 电源 234 I-A-BPS Boost pressure sensor signal 进气增压压力传感器 信号235 dnc do not connect燃油温度传感器 信号236 I-A-BTSBoost pressure temperature sensor signal进气温度传感器 信号 301 O-P-SVH21 Injector 1 “high” Bank 2 喷油器 1 电容高端 2 302 O-P-SVH22 Injector 2 “high” Bank 2 喷油器 2 电容高端 2 303 O-P-SVH23 Injector 3 “high” Bank 2 喷油器 3 电容高端 2304 O-P-SVH11 Injector 1 “high” Bank 1喷油器 1 电容高端 1305 O-P-SVH12 Injector 2 “high” Bank 1喷油器 2 电容高端 1306 O-PSV13 Injector 3, Bank 1 喷油器 3 电容低端 1307 dnc do not connect 共轨压力调节阀高端308 dnc do not connect 共轨压力调节阀低端流量计量单元电源（BAT+）309 O-V-MEU Fuel metering unit supply(BAT+)310 O-T-MEU Fuel metering unit 流量计量单元电源 PWM311 O-PPSVH13 Injector 3 “high” Bank 1喷油器 3 电容高端 1312 O-P-SV12 Injector 2, Bank 1 喷油器 2 电容低端 1313 O-P-SV11 Injector 1, Bank 1 喷油器 1 电容低端 1314 O-P-SV23 Injector 3, Bank 2 喷油器 3 电容低端 2315 O-P-SV22 Injector 2, Bank 2 喷油器 2 电容低端 2316 O-P-SV21 Injector 1, Bank 2 喷油器 1 电容低端 2经营范围：柴油电喷配件：国三、国四电喷油泵总成，喷油器总成，共轨管总成及博世原厂阀组件、英国艾瑞克阀组件，电装全新阀板，德尔福阀组件，柴油电喷国III欧IV电脑版，电喷各种传感器，电子油门踏板，燃油计量单元总成，尿素箱总成，尿素喷嘴总成，尿素泵总成和NOx传感器总成等配件天然气电喷配件：潍柴天然气配件、锡柴天然气配件、重汽天然气配件、玉柴天然气配件、上柴天然气配件、南充天然气配件，WoodWard电脑板、点火模块、电子节气门、燃气计量单元总成、废气旁通阀总成，Econtrols电脑板、电控调压器、废气旁通阀总成、中低压减压器、博世防喘振阀，BOSCH电子节气门、燃气喷嘴、氧传感器、双铱金火花塞、单铱金火花塞、双铂金火花塞、防喘振阀等，日本NGK火花塞、氧传感器，湘火炬2008火花塞、点火线圈、高压缸线，玉柴公交燃气系统配件,玉柴低压电磁截止阀,玉柴高压减压器,天然气高压滤芯,派克低压滤芯，燃气低压滤清器总成等培训专业：常年培训柴油电喷技术，天燃气电喷技术及开设有高档汽车维修与检测长期班，并常年培训及代办汽车各类技术等级证书和汽车从业资格证书（上岗证）。

博世（BOSCH）柴油高压共轨系统ECU版本识别说明博世（BOSCH）柴油高压共轨系统ECU版本识别说明由于BOSCH 共轨系统EDC7_V42、EDC7_V47、EDC7_V72 版本ECU外观完全一样，为了便于区别ECU 是什么版本，避免服务人员在服务过程中刷写程序时不清楚ECU 版本，导致刷死ECU情况出现，使服务处于被动，不利于开展工作等情况出现，特别编写《BOSCH 共轨系统不同版本ECU 识别说明》。

BOSCH共轨系统EDC7不同版本ECU识别有3种方法：1 1. ECU 图号；2 2. 控制器软件编号；3 3. 控制器软件版本号；具体区别，请看表1 BOSCH共轨系统不同版本ECU识别说明。

表1 BOSCH共轨系统不同版本ECU识别说明版本EDC7_V42 EDC7_V47 EDC7_V72 EDC16_UC40图号G2100-3823351 G2100-3823351A J0100-3823351 FC700-3823351软件编号XXXXX-3823352XXXXX-3823352-0Y （其中XXXXX 为机型代号，Y为1、2……9）XXXXX-3823352-4Y （其中XXXXX 为机型代号，Y为0、1、2……9）XXXXX-3823352XXXXX-3823352-0Y （其中XXXXX 为机型代号，Y为1、2……9）XXXXX-3823352XXXXX-3823352-0Y （其中XXXXX 为机型代号，Y 为1 、2……9）软件编号示例G2100-3823352E25YC-3823352-01J65HL-3823352-03 ……G2100-3823352-40E25YC-3823352-41J65HL-3823352-43 ……J0100-3823352L64SA-3823352-01G1200-3823352-02 ……FC500-3823352FC6YA-2823352-01FC7YA-3823352-03 ……读取软件版本号码P_579_V42_PCB14 P_579_V47_PCB14 P_813_V72_PCB14 P_828_V46_UC40软件版本号码示例目前在用机型4E-30 4G-30 6A-306G-30 6J-30 6L-306M-30 6MK-30 6ML-304E-30 4G-30 6A-306G-30 6J-30 6L-306M-30 6MK-30 6ML-304G-40 6J-40 6L-40 6M-406A-404FA-30 4F-30说明：图号：可以从ECU 表面上直接看到，ECU 生产时粘贴，见附录1；软件编号：可以从ECU 表面上直接看到，发动机试机时粘贴，见附录1；诊断仪读取软件版本号：单击诊断仪左上角“帮助”菜单下“软件版本号”，即可读取，见附录2附录：1. BOSCH 共轨系统ECU 图号及软件编号示例：图1 EDC7_V42 版本ECU 图号及软件编号示例：图2 EDC7_V47 版本ECU 图号及软件编号示例图3 EDC7_V72 版本ECU 图号及软件编号示例图4 EDC16_UC40 版本ECU 图号及软件编号示例。

潍柴动力EDC17 电控国IV电器匹配手册潍柴动力股份有限公司2010年4月19日版本说明版本号修订内容修订日期备注V1.0 初始版本2010.4.19 By 张成国V1.1 增加对接入ECU的开关、灯、继2010.6.13 By 张成国电器、踏板的特性要求目录版本说明 (2)目录 (3)第一章针脚定义 (6)1.1发动机线束 (8)1.2整车线束及功能说明 (9)1.2.1整车传感器、开关匹配要求（输入） (10)1.2.2整车继电器、指示灯（输出） (13)1.3连接到ECU的部件要求 (14)1.3.1连接到ECU的开关 (14)1.3.2 连接到ECU的灯 (15)1.3.3 连接到ECU的低功率继电器 (16)1.3.4 连接到ECU的油门踏板要求： (17)第二章ECU整车针脚详解 (19)第三章ECU整车功能详解 (30)3.1启动受ECU控制 (30)3.2巡航、PTO、怠速微调 (31)第四章整车线束及接插件 (43)4.1电缆的选择 (43)4.2接插件的选择 (44)4.3整车厂线束端接插件明细 (45)4.4整车线束中与发动机相关接插件 (49)4.4.1燃油粗滤器（含水位传感器和燃油加热） (49)4.4.2诊断接口 (51)4.4.3油门踏板接插件（线束端） (52)第五章低压油路建议 (53)6.1 低压油路的检查 (53)6.1.1 低压油路管路内径 (53)6.1.2 低压油路的布置要求 (59)第六章闪码表 (66)第七章附录 (67)7.3 电控单元的防护 (67)7.2 EDC17发动机针脚图 (68)7.3 EDC17整车接线图 (69)第一章针脚定义国IV EDC17电控单元（ECU）有两个线束插槽，较大者为整车线束，有94个针脚；较小者为发动机线束，有60个针脚。

图1-1 EDC17 ECU外形图发动机线束包含发动机传感器、喷油器和电控风扇针脚，发动机出厂时已经安装好。
