【图文】收藏！猪舍布局设计图（细节尺寸图纸）
展开全文
来源：爱畜牧
保育舍示意图
保育舍单元房立体图
仔猪进舍和转圈靠人工抱进抱出
保育舍的关键，是保温和无贼风，地热取暖，休息地方密闭，休
息间3平方米，可以保育到25公斤/窝仔猪
保育舍地板断面图
因为地板高于地面，会保持休息处干燥，便于粪尿自动滑落保育舍平面图
保育舍保温装置
产房平面尺寸图
每间房300cm一个单位，两个母猪，仔猪休息处地下加热，无贼风，母猪凉快
产房内部立体图
产房保暖设备
产房侧面图
产房水管安装示意图
产房限位栏
育肥猪猪圈建筑图
育肥猪猪圈建筑俯视图
育肥单列猪舍结构图 (存养10头/舍)
湿拌料、自动饮水，200-500头/人
猪食槽示意图
育肥猪食槽直观图
育肥单列猪舍结构图 (存养10头/舍)
干料、自动饮水、500-2000头育肥猪/人
育肥猪大棚式双列猪场(1头/平方米)
育肥大棚俯视图空怀和妊娠母猪舍
妊娠舍俯视图
猜你喜欢
•一个猪场奖10万我也不想拆，我就想安安静静的养猪怎么了！•姑娘，新的一年遇见养猪人你就嫁了吧！
•真假？2016年这家80头母猪场赚了130万
•好消息！未来4年养猪业补贴重点在这6个方面。

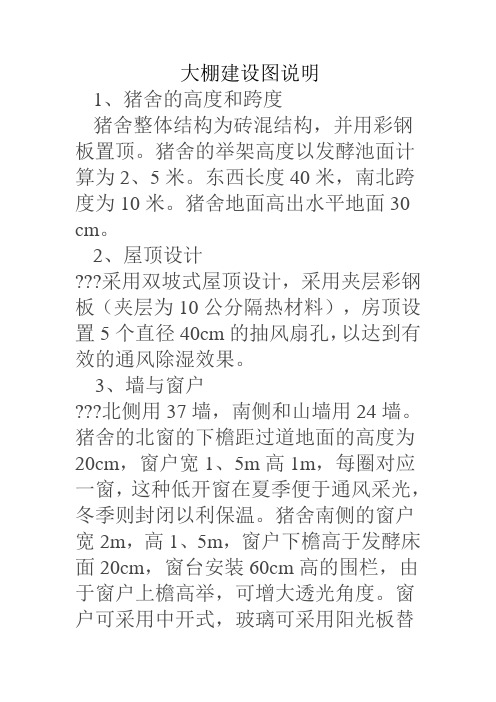

大棚建设图说明1、猪舍的高度和跨度猪舍整体结构为砖混结构，并用彩钢板置顶。
猪舍的举架高度以发酵池面计算为2、5米。
东西长度40米，南北跨度为10米。
猪舍地面高出水平地面30 cm。
2、屋顶设计???采用双坡式屋顶设计，采用夹层彩钢板（夹层为10公分隔热材料），房顶设置5个直径40cm的抽风扇孔，以达到有效的通风除湿效果。
3、墙与窗户???北侧用37墙，南侧和山墙用24墙。
猪舍的北窗的下檐距过道地面的高度为20cm，窗户宽1、5m高1m，每圈对应一窗，这种低开窗在夏季便于通风采光，冬季则封闭以利保温。
猪舍南侧的窗户宽2m，高1、5m，窗户下檐高于发酵床面20cm，窗台安装60cm高的围栏，由于窗户上檐高举，可增大透光角度。
窗户可采用中开式，玻璃可采用阳光板替代，即坚固耐用，又降低成本。
在东、西山墙可考虑安装负压通风换气扇，采取强制通风换气设计，但是一定要按照猪舍容积和通风换气参数设计通风量，避免流速过大。
??? 4、猪栏圈舍设计成单列式猪栏，每间猪栏宽度6、6m，每栏总面积为59、4平米，发酵床面积为49、5平米，每栏育肥猪数量不超过40头为宜，猪栏高度在为100cm，位于发酵床中间的南北向隔栏应深入床下20 cm，防止猪拱洞钻过混圈。
5、过道及硬床面圈舍北侧设计成通长的过道，宽1m，过道内侧与发酵床之间留出1、5m水泥硬床面，便于猪站在硬地面上采食，同时猪在炎热夏季可在水泥床面上倒卧散热。
水泥床面应南高北低成3%度斜坡，以防饮水流入发酵床。
6、饲喂槽和饮水器在猪栏北侧设饲喂槽和饮水器，使用自动给料槽时，育成猪每5—8头一个给料口，使用普通料槽时，应保证每头猪占料位0、3m。
每15头猪安装一个饮水器，饮水器下端可设计一个斜坡或浅水槽，以保证水不流入垫料区。
7、发酵床的设计????北方地区地下水位低，发酵床一般设计为地下式或半地下式；发酵池四周都应砌砖并用水泥硬化，发酵池底部不用硬化，保持自然土面（素土）。
温室大棚设计方案(共10页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--连栋温室大棚设计施工方案联系人：王民设计单位：西安伟通农业设施工程有限公司联系地址：长安区引镇火车站南50米一.工程概况1.建设单位：西安伟通农业设施工程有限公司2.工程地址：3.工程规划：将原有大棚拆卸在原基础上设计建造连栋温室大棚4.使用性质：花木冬季保温二.温室设计思路该连栋温室设计方案是一级西北地区的气候特点及自然条件，参照农业部推行的“温室设计标准”而制定。
对该温室的设计我们从“科学，适用，耐久，经济”的原则出发，做到既满足贵方适用要求，又不设计过剩功能，合理解决功能配置与建设成本的关系。
对温室的屋架我们全部采用可靠地国内知名品牌产品，为最大满足贵方用于花木冬季保温需求。
三.温室主要参数及结构1）性能指标：1.风载：m²2.雪载：m²3.最大排雨量：140mm/h2）温室基本尺寸：1.单栋宽度：2.栋数：7栋3.顶高：4.外遮阳顶高：4m5.进深：3）温室设置方位及尺寸：1.位置确定：原有水泥基础加盖2.尺寸：44m长 30m宽3.温室面积：1320m²四．结构形式：文洛式五.温室主体结构及系统配置一）温室土建：1.四周墙体做高100cm.厚24cm的砖墙，表面可做选择性粉饰细拉毛或贴瓷。
2.基础自建，做法见基础平面图。
二）温室主体骨架1）主立柱采用□50×100×3热镀锌矩形管；2）墙面檩条采用80×40×2的热镀锌钢管；3）室顶桁架由□50×50×3矩形钢管及圆钢组成，加工程序采用先焊接，后热镀锌防腐；4）雨槽采用厚的热镀锌钢板冷弯成型；5）脊檩采用50×30×铝合金型材；6）联接件采用热镀锌钢板冲压成型，外形美观；7）联接均采用热镀锌加强螺栓和自攻螺丝联接；三）门温室共设铝合金推拉门,覆盖PC阳光板，共2个。
天镇同煤宏丰现代农业园区日光温室大棚后期设施配置规划方案日光温室大棚后期设施配置规划方案一、概况：本方案为天镇县同煤宏丰现代农业园区日光温室大棚后期水电、喷灌及蔬菜爬架钢线敷设规划施工项目。
大棚数量2个，大棚长90m，宽8m。
经过现场勘查和与园区其他单位的配置情况了解，园区提供引入大棚的水源及大棚所需的220V/380V电源，通过了解园区水源质量较好，可直接引入灌溉系统；水源主管道已敷设至大棚内，离灌溉目的地距离较近。
便于支管、毛管施工安装。
电源只考虑照明部分，不考虑夜间光合作用照明。
喷灌增压水泵预留电源与水泵接口，可根据园区供水压力增减。
蔬菜爬架钢线延大棚纵向敷设。
二、总体规划思路及内容：1、本方案的总体规划思路是：低造价、长寿命、操作便利、节省人力。
2、规划内容：1）喷灌系统：主管、支管、毛管的敷设安装，做到喷灌喷洒流畅、流量均匀、抗堵性能好。
2）照明：沿大棚顶部敷照明线路，安装防水防潮节能灯具，满足照明需要。
3）蔬菜爬架：采用SUS304软钢线沿纵向布置，达到多功能使用。
三、具体方案1、方案依据本方案符合以下标准：GBJ85-85 《喷灌工程技术规范》SL103-95 《微灌工程技术规范》TJ24-79 《农田灌溉水质标准》JGJ-2005 《施工现场临时用电安全技术规范》2、方案内容：2.1喷灌部分：2.1.1技术参数及要求喷灌系统采用倒挂式、多孔式，2种喷灌方案，可供选择。
2.1.2倒挂式喷灌方案（一）：2.1.2.1灌水强度3.00mm/h≤喷灌强度[ρ]≤5.0mm/h喷头组合均匀系数：Cu≥90%2.1.2.2喷头的选择选用倒挂式摇臂式喷头，性能参数如下：喷头工作压力（BAR）Q流量（L/h）射程1.5-3.0 105-120 3-3.5M2.1.2.3过滤器因浇灌水源为水质较好，拟采用一级过滤方式，首部采用碟式（100目滤网）过滤器。
2.1.2.4干、支管、毛管干管采用PE40管，支管（毛管）采用PE20、喷灌头。
