中央空调毕业设计毕业设计（论文）题目名称：惠新大厦中央空调系统设计学院名称：能源与环境学院班级：建环学号：论文编号：惠新大厦中央空调系统设计专业：建筑环境与设备工程姓名：教导老师：摘要本设计为惠新大厦中央空调设计。

通过方案比较，在负荷计算的基础上，采用了风机盘管加新风和全空气两种空调系统形式。

一层除了有单独办公室，还有一个长17.8m，宽15.6的办公大厅，不适合用风机盘管加新风系统，选用全空气系统。

二层到十层楼层，大部分为单独办公室，所以全部选用风机盘管加新风系统。

风机盘管为卧式暗装，新风不承担室内负荷；全空气系统为一次回风系统，室内送风采用散流器下送方式。

新风从墙洞引入，再由各层的新风机组集中处理供应。

冷冻水由地下室的冷冻机房供应，采用了闭式同程两管制水系统。

水管用泡沫橡塑保温，风管采用离心玻璃棉。

设计工程中考虑了消声、减振措施。

关键词：中央空调，风机盘管加新风系统，全空气系统，大厦Central Air-conditioning Design for HuiXin BuildingAbstractThe air conditioning engineering of Huixin Building was designed. On the base of cooling load, heating and moisture load calculation, primary air fan-coil system and all air system are adopted by way of technical and economic analysis. In addition to individual office level, there is a length 17.8m, width of 15.6 in the office lobby, not suitable for fan coil plus fresh air system, use an all air system. The second floor to ten floors, most as a separate office, so all the fan coil selection of a new air system.The fresh air doesn’t undertake indoor load and delivers air through double deflection grille after mixing the return air in the horizontal recessed fan coil. The return air is harnessed one time by the air handling unit in the all air system and the handled air is delivered through double deflection grille by sidewall air supply. The fresh air is supplied by hole or shaft and handled by the fresh air handling unit. The chilled water which is a closed two-pipe direct return water system is supplied by the refrigerating plant room. The thermal insulation material of water pipe and air duct are foam plastics and centrifugal glass wool respectively. Measures of noise elimination, damp, fire prevention and smoke extraction is considered during the design.Key Words: air conditioning primary air fan-coil system all air system building.目录目录 (II)1 工程概况....................................................... - 1 - 1.1原始资料 . (1)1.2计算参数 (1)1.2.1基本气象参数............................................ - 1 -1.2.2室外计算参数............................................ - 1 -1.2.3室内设计参数............................................ - 1 - 1.3动力资料： (2)1.4土建资料 (2)2 负荷计算....................................................... - 3 - 2.1围护结构瞬变传热形成冷负荷的计算方法. (3)2.1.1外墙和屋面瞬变传热引起的冷负荷 .......................... - 3 -2.1.2内墙,楼板等室内传热维护结构形成的瞬时冷负荷.............. - 3 -2.1.3外玻璃窗瞬变传热引起的冷负荷 ............................ - 4 -2.1.4透过玻璃窗的日射得热引起的冷负荷 ........................ - 4 - 2.2设备散热形成的冷负荷.. (4)2.3照明散热形成的冷负荷 (5)2.4人体散热形成的冷负荷 (5)2.5新风冷负荷 (5)3 空调方案的确定................................................. - 8 - 3.1空调方案的分类.. (8)3.1.1按空气处理设备的集中程度分为 ............................ - 8 -3.1.2按承担室内负荷所用的介质分为 ............................ - 8 - 3.2空调方案的比较.. (8)3.3空调系统形式确定 (10)4 确定风量、送风状态点及选型计算 ................................ - 13 - 4.1风机盘管加独立新风系统.. (13)4.1.1夏季室内新风量的确定 ................................... - 13 -4.1.2新风处理状态的确定，总风量及风机盘管风量的确定.......... - 14 -4.1.3风机盘管选型........................................... - 16 -4.1.4新风机组的选型......................................... - 17 -4.2全空气系统 (18)5 风管水力计算................................................. - 20 -6 水管水力计算.................................................. - 23 - 6.1水系统形式的分类.. (23)6.1.1按管道数目分........................................... - 23 -6.1.2开式和闭式............................................. - 23 -6.1.3按环路分............................................... - 23 -6.1.4按流量来分............................................. - 23 - 6.2水系统形式的确定.. (24)6.2.1计算基本公式：......................................... - 24 -6.2.2凝结水管路系统的设计 ................................... - 24 -6.3水力计算方法 (25)7 冷冻站的设计.................................................. - 29 - 7.1制冷机组的选择. (29)7.1.1 各种制冷机的优缺点比较表............................... - 29 -7.1.2制冷机的性能系数（COP） ................................ - 30 - 7.2冷却塔的选择 (31)7.3分集水器的选择 (32)7.4膨胀水箱的选择 (32)7.5冷冻水泵的选择 (33)7.6冷却水泵的选择 (34)7.7补水泵的选择 (34)8 结论.......................................................... - 35 - 参考文献........................................................ - 36 - 致谢............................................................ - 37 -1 工程概况1.1 原始资料惠新大厦是一个办公建筑。

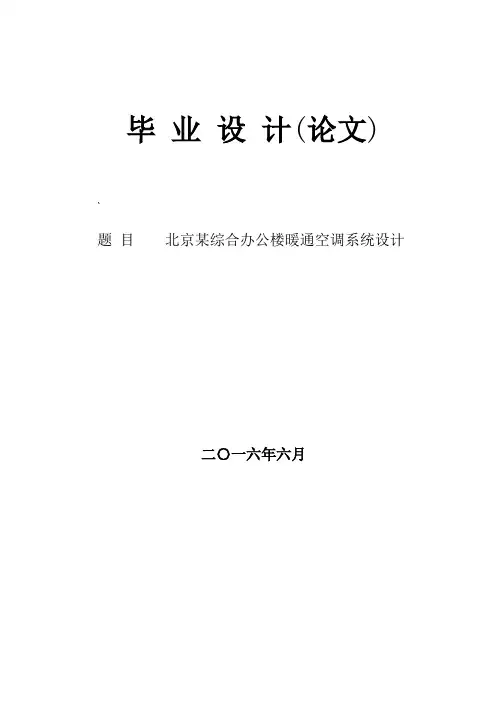

毕业设计(论文)`题目北京某综合办公楼暖通空调系统设计二〇一六年六月北京某综合办公楼暖通空调系统设计摘要本文对北京某综合办公楼暖通空调系统进行设计，对于每一环节的设计，都要提出几种预选方案并比较各个方案的优缺点及进行经济技术分析，最终得到最优方案，来达到办公楼暖通空调设计要求。

针对设计过程中出现的问题我也提出一些切实可行的解决办法并改善方案。

建筑对象为北京某综合办公楼，一至三层为裙房，房间类型有中庭、餐厅、办公室、配电室、IT中心，四至十二层以办公室为主，考虑到房间类型和使用时间，空调系统采用的是风机盘管加新风的形式，对于个别不需要新风的房间只采用风机盘管提供冷量即可。

制冷机房单独布置，采用两台螺杆式制冷机组，由于冷热负荷相差不大，流量接近两倍，故分别设置冷热水泵，机房内有板式换热器进行市政热网与二次侧换热，用于冬季采暖供水。

设计中有一些必须注意的问题，如风管水管的布置，风机盘管选型，制冷机房的布置是否合理，应结合实际施工情况来确定设计方案。

整个暖通空调系统的设计遵守了相关的国家设计规范，对配套设备的选择也查阅了大量的设计手册和样本，而且通过经济技术的比较，最终确定了合理的设计方案、设备选型，并完成了有关施工图的绘制。

在本文中详尽地说明了设计原理和方法，涉及到的具体数据也都反映在了本文中。

关键词：暖通空调系统；系统设计；设计原理；节能设计；可持续发展THE HV AC SYSTEM DESIGN OF AGENERAL OFFICE BUILDING INBEIJINGAbstractThis paper on the design of the HV AC system of a general office building in Beijing, for every aspect of the design, I have proposed several preliminary scheme and compared the advantages and disadvantages of each scheme, made technical and economic analysis, finally get optimal solution to achieve the office building HV AC design requirements. In view of the problems in the design process, I also put forward some practical solutions to improve the program.Construction object for a comprehensive office building in Beijing, one to three layers for the podium, room type has the atrium, restaurant, office, transformer room, IT center, four to ten in the office on the second floor is given priority to, considering the room type and use time, air conditioning system is fan coil plus fresh air in the form of, for the individual does not need to use only fresh air in the room fan coil units provide cold energy equipment room arrangement separately, using the two screw refrigeration unit, due to the cold and hot load were similar, traffic nearly two times, hot and cold water pump were set up respectively, equipment room inside the plate heat exchanger for municipal heat supply network and the secondary side heat transfer, used for water supply of heating in are some must pay attention to in the design of problems, such as duct pipe layout, selection of fan coil units, refrigeration room layout is reasonable, should be combined with the actual construction situation to determine the design scheme.The HV AC system design comply with the relevant national design specification, selection of equipment have access to a lot of design manual and sample, and through the comparison of technology and economy, and ultimately determine the reasonable design, equipment selection, and the completion of the construction plans of the rendering. this paper illustrates the design principle and method in detail, and therelated specific data are also reflected in this paper.Keywords: HV AC system; System design; principle of design; Energy-efficient design; sustainable development目录摘要 (I)Abstract (I)1绪论 0 0 0 0 02工程概述 (1) (1) (1) (1) (2) (2)3空调系统方案的确定与比较 (3) (3) (3) (3) (3) (4)4负荷计算 (5) (5) (5)5冷热源的确定与经济技术分析 (8) (8) (8) (9)6空气处理方案分析及计算 (9) (9) (10) (11) (12)7气流组织计算 (13) (13) (14)8空调风管水力计算 (15) (15) (16)9空调水系统及水管水力计算 (19) (19) (19) (19) (20)10制冷机房设备的选择 (22) (22) (22) (22) (23) (24) (25) (25) (25)11空调系统的消声与隔振 (26) (26) (26) (26)结论 (27)参考文献 (28)附录 (28)致谢 (28)1 绪论近几年来，在新兴的城市建筑中普遍要求采用设备能耗较低、符合环境保护要求和可智能化操作的中央空调系统。

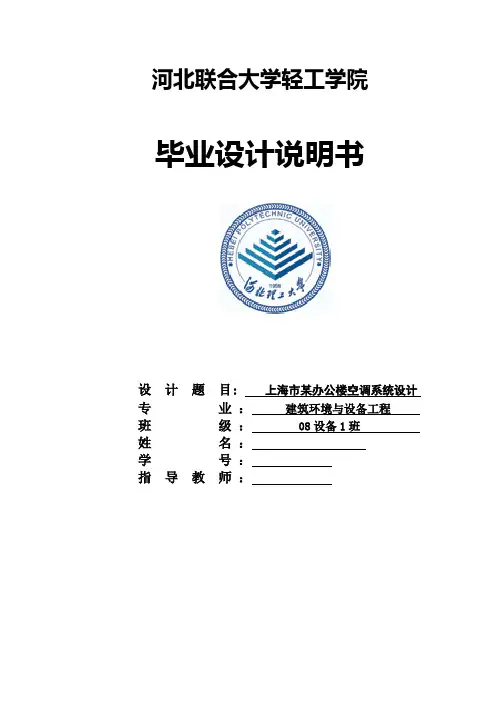

河北联合大学轻工学院毕业设计说明书设计题目：上海市某办公楼空调系统设计专业：建筑环境与设备工程班级：08设备1班姓名：学号：指导教师：2012 年5月24日摘要本建筑位于上海市，是一个综合办公大楼，该大楼包括地下一层，地上八层，地下一层为空调机房，一层主要为新闻大厅，对外出租，二层到八层会议室和办公室。

，。

本文首先利用大项相加法对建筑负荷进行了估算，通过经济性和技术性比较选择了水冷机组和锅炉作为冷热源。

针对各房间的位置和功能不同，该大楼全部用风机盘管加新风系统，。

本设计根据该建筑各部分的结构特点及其用途，在充分考虑室内环境的舒适性、运行管理上的方便和节能等各方面的基础上，这样可以满足不同功能房间使用时间段人员活动情况的不同要求，布置灵活，控制方便。

最大程度上利用自然界的能量，节省能源。

作者在第二篇中首先对建筑负荷进行了精确计算，对机组参数进行了修正。

对于全风机盘管系统采用独立新风的方式，通过计算确定了各房间的送风状态和送风量。

针对不同的房间作者采用了不同的送风方式，对于商业、餐饮、休息间、办公室和多功能厅等采用了散流器下送的方式，客房采用侧送风的方式。

本文对空调系统的消声减振及保温也做了一定的讨论。

对于公共卫生间本文采用了机械排风的方式。

本文在设计的过程中充分的考虑到了节能的要求，通过水力计算确保系统能够正常运行。

本作为建筑环境与设备工程专业的毕业设计论文，对于通风、供热、空气调节等系统的设计皆体现了本专业学科考查的目的，体现了该生对于专业知识及设计知识的基础的一定掌握。

关键词：空气调节；空气—水风机盘管系统；机械排风AbstractThe building is located in Shanghai City, is a comprehensive office building, the building includes a subsurface layer, on the ground eight, underground layer of air conditioning room, a layer is mainly news hall, rental external, two layer to the eight layer meeting rooms and office. The total height of , covers an area of square meters.This paper first uses the term addition on building load is calculated, through the economic and technical comparison of selected water cooling unit and boiler as cold and heat source. On the position and function of different rooms, the building all in fan coil plus fresh air systems,. According to the design of the building structure of each part of the character and purpose, in full consideration of the indoor environment comfort, operation convenient management and saving energy and other aspects of the foundation, which can satisfy different functional room usage time staff activities of the different requirements, layout is flexible, convenient control. Maximize the use of natural energy, energy saving.The author in the second first do a accurate calculation of the load on the unit, parameter correction. The fan coil unit system with independent fresh air way, is determined by calculating the room air condition and air supply. For different room author with different air supply mode, for commercial, restaurant, office, rest rooms and multi-function hall adopts a diffuser for mode, room by sidewall air way. The air conditioning system of vibration and noise reduction insulation also made some discussion. For the toilet using mechanical ventilation mode. In this paper, the design process to fully consider the energy saving requirement through hydraulic calculation, to ensure the system to normal operation.The specialty of building environment and equipment engineering graduate design thesis, for heating, ventilation, air conditioning system design embody the discipline examination goal, reflects the students for the professional knowledge and design knowledge base must master the.Key words: air conditioning; air-water fan-coil unit system; mechanical ventilation目录背景介绍 (1) (2) (2)工程概况 (2) (2) (2) (2)参数确定 (3) (3)2 方案初定 (4) (4) (4) (4)、热源系统与设备选择 (4) (4) (5) (6) (6) (6) (6) (8) (8) (8) (8)、变水量选择 (9)、异程选择 (9) (9) (10)3 冷负荷的计算 (11) (11) (16)4 空气处理过程 (18) (18) (18)风机盘管选型方案确定 (21)5 气流组织的计算 (22) (22) (22) (23) (23) (24) (24)6 水力计算 (25) (25) (25) (26) (26) (26) (26) (27)7 制冷机房的设计 (29)方案设计 (29)设备冷负荷的计算 (29)制冷机组的选择 (29) (29) (30) (30) (31) (31) (32) (33) (33) (34)8 水系统附件的选型 (35)机房内集管的设计 (35) (35)冷却水、冷冻水电子水处理器 (35)9 空调系统消声减振 (37) (37) (37) (38) (40) (40) (40)10 系统防火排烟及管道保温 (42)系统防火排烟 (42)、空调系统的防火防烟措施 (42) (42)管道保温 (42)结论 (44)致谢 (45)参考文献 (46)第一章绪论背景介绍空调对于创造舒适性室内环境的作用是不容忽视的，因而对于大型公用民用建筑来说，空调是不可或缺的。

商业写字楼暖通空调系统的设计1、前言 (2)2、建筑暖通空调设计项目概述 (2)2.1项目概述 (2)2.2建筑暖通空调设计方案 (3)3、商业写字楼暖通空调系统的设计 (4)2.1负荷计算的分析 (4)3.2设备选型的分析 (5)3.2.1新风机组的选型 (5)3.2.2风机盘管的选型 (5)3.2.3加压送风机的选型 (5)3.3冷热源系统设计 (6)3.3.1冷源 (6)3.3.2热源 (6)3.4空调系统设计 (6)3.1.1.......................................................................................................4. 1供暖系统63.1.2空调水系统设计 (7)3.1.3空调风系统设计 (7)3.1.4防排烟系统设计 (7)3.1.5消声及减震减噪 (8)3.1.6....................................................................................................... 4. 6排风热回收系统的分析. (8)4、空调系统施工工艺控制 (9)3.1.7 (1)空调设备的安装 (9)4.2管道安装 (9)4.3冷媒管道安装 (10)4.4风口安装施工 (10)4.5保温施工技术 (10)4.6风机安装 (10)结论 (11)参考文献 (12)1、前言暖通空调系统是一个国际性的产业，其相关工作包括系统的运行、保养、设计及架构、设备制造商及业务、研究以及教育推广。

暖通空调方案设计是整个暖通空调系统生命周期中最为关键的一环，是后续工作顺利进行的重要保障。

如何因地制宜的合理选择空调系统耗能方式，如何充分有效的用能，如何提高建筑用能的效率，如何合理设计创造舒适的室内环境而同时尽可能减少对室外环境的负面影响，是每一个暖通空调系统设计工程师的任务，而这些首先应该在设计方案中得到体现，解决好源头问题。

石家庄市金融中心大厦空调系统设计说明青岛理工大学毕业设计（论文）题目：金融中心大厦空调系统设计学生姓名：王盛巍指导教师：史自强环境与市政工程学院建筑环境与设备工程专业11级设备3班2015年6 月8日摘要本文针对石家庄市金融中心大厦中央空调系统进行了设计计算。

根据该建筑物的功能要求和使用特点，分析比较了各种空调方式，确定该建筑物空调系统为风机盘管-新风系统形式。

主要设计内容包括：空调冷负荷的计算；空调系统的划分；冷源的选择；空调末端处理设备的选型；风系统的设计与计算；室内送风方式与气流组织形式的确定；水系统的设计与水力计算；风管系统与水管系统保温层的设计；消声防振设计等。

本文所设计的中央空调系统既能满足热舒适性要求，又最大程度地考虑了建筑节能的需要。

关键词：办公楼，中央空调，风机盘管-新风系统，节能ABSTRACTThe graduation project designs a central air conditioning system forFinancial Central Building in Shijiazhuang City. Based on the functions and the features of the building, several patterns of the air conditioning system have been analyzed. Eventually, the scheme of the primary air fan coil system is adopted. Then design calculation is carried out. It contains: cooling load calculation, the estimation of system zoning, the selection of refrigeration units, the selection of air conditioning equipments, the design of air duct system, the estimation of air distribution method and the selection of relevant equipments, the design of water system and its resistance analysis, the insulation of air duct plant and chilled water pipes, noise and vibration control, etc. This design aims to a comfortable air-conditioning system. At the same time, it also meets the energy-saving requirement to a great extent.KEY WORDS: official building,central air conditioning,primary air fancoil system,energy saving目录前言................................................................ - 6 - 第1章.设计资料...................................................... - 7 - 1.1设计题目......................................................... - 7 - 1.2设计范围......................................................... - 7 - 1.3建筑概况......................................................... - 7 - 1.4设计参数......................................................... - 7 - 1.5空调方案………………………………………………………………………………- 8 -1.6冷热源分析……………………………………………………………………………- 8 -第2章.空调房间的冷湿负荷计算....................................... - 10 - 2.1外墙和屋顶传热形成的逐时冷负荷 .................................. - 11 - 2.2 外墙、架空楼板或屋面的传热冷负荷................................ - 11 - 2.3外窗玻璃瞬变传热引起的冷负荷 .................................... - 11 - 2.4照明、人体散热引起的冷负荷 ...................................... - 12 - 2.5 设备引起的冷负荷................................................ - 13 - 2.6内围护结构引起的冷负荷 .......................................... - 13 - 2.7新风、渗透引起的冷负荷…………………………………………………………- 14 -第3章.热负荷计算说明............................................... - 15 - 3.1通过围护结构的基本耗热量计算 .................................... - 15 - 3.2附加耗热量计算公式 .............................................. - 15 - 3.3通过门窗隙缝的冷风渗透耗热量计算公式............................. - 16 - 3.4外门开启冲入冷风耗热量计算公式 .................................. - 16 - 第4章.空气调节系统................................................. - 17 - 4.1冷、热源........................................................ - 17 - 4.2空调水系统...................................................... - 17 - 4.3空调风系统...................................................... - 17 - 第5章.设备选型..................................................... - 18 - 5.1 风机盘管选型与布置.............................................. - 18 - 5.2空调机组选型计算................................................ - 19 - 5.3 制冷机组选型.................................................... - 21 - 5.4板式换热器选型.................................................. - 22 - 5.5冷却塔选型...................................................... - 22 - 5.6水泵选型........................................................ - 23 - 第6章.防、排烟及通风系统........................................... - 25 - 6.1风道的设计与布置................................................ - 25 - 6.2防排烟设计...................................................... - 25 - 第7章. 空调系统水力计算............................................ - 27 - 7.1空调系统的水力计算………………………………………………………………- 27 -7.2水管系统中的管材及阀门…………………………………………………………- 29 -第8章. 空调系统的消声减震及保温.................................... - 30 - 8.1消声减震措施.................................................... - 30 - 8.2.管道的防腐与保温................................................ - 31 - 总结 ............................................................... - 32 -致谢 ............................................................... - 33 - 参考文献............................................................ - 34 - 附表前言空调制冷技术的诞生是建筑技术的一项重大进步，它标志着人类从被动适应宏观自然气候发展到主动控制建筑微气候，在改造和征服自然的过程的又迈出了坚实的一步。

办公楼中央空调设计摘要本设计为天津市XX公司办公楼中央空调系统,拟为之设计合理的中央空调系统,为室内工作人员提供舒适的工作环境。

建筑共四层，总面积为4446.9m²，首层净高4.2m，其他三层净高均为3.9m。

要求采用空调夏季制冷冬季供暖。

设计的空调系统采用风机盘管—新风系统,选用水冷机组制冷冻水供冷，冬季依靠市政集中供热采暖。

设计的内容包括：选定合适空调系统的类型并确定设计方案，计算部分也十分重要，例如：空调冷负荷的计算；空调系统的划分与系统方案的确定；冷源的选择；风系统的设计与计算；室内送风方式与气流组织形式的选定；水系统的设计、布置与水力计算；风管系统与水管系统保温层的设计等内容。

除此之外，还需要进行空调末端处理设备及机房辅助设备及的选型。

需要结合所选择的空调系统的特点及办公楼的建筑结构选择合适的空调机组及末端设备，合理的布置吊顶内风管与水管的位置。

并根据所选择的空调机组选配合适的辅助设备：冷冻水循环水泵，冷却水循环水泵，开式水箱，冷却水塔，及相应的水管风管阀门等。

关键词：办公楼，中央空调，水冷机组，风机盘管—新风系统THE CENTRAL AIR-CONDITION OFOFFICIAL BUILDINGABSTRACTThe design of central air-conditioning system for the building of a Tianjin company is aimed to get a comfortable working condition indoors. The total area of the building is 4446.97 m². The height of the first floor is 4.2 meters,and the other three floor’heights are all 3.9 meters. The air-condition system is designed to supply cool air in summer, and a fan coil units (FCUs)--fresh air system is selected and central screw water chillers are used to provide the chilling water needed. In winter, the municipal central heating system is used to supply heat and keep official room warm.Some of the main points in this design are given as follows:To design an appropriate air-conditioning system for the building, the overall analysis is important. This includes the calculation, such as cooling load calculation, the estimation of system zoning; the design of air duct system and calculation; the estimation of air distribution method and the selection of relevant equipments; the design of water system and the analysis of its resistance losses; the plan of the insulation of air duct and chilled water pipes; etc.. Meanwhile, equipment selection is also an essential part of the design. According to the requirement, a fan coil units (FCUs)--fresh air system is appropriate. Thus，the main process equipment, i.e. the chiller, the fan coil units, the circulating water pumps, the cooling tower, are also determined in the design considering their characteristics and working conditions.KEY WORDS:official building, central air conditioning, cooling water chiller fan coil units (FCUs)--fresh air system目录第一章绪论 (1)第二章系统方案的选择确定 (3)第三章工程概况 (5)§ 3.1建筑特点 (5)§ 3.2建筑相关资料 (5)§ 3.3室外设计参数 (6)§ 3.4室内设计参数 (7)第四章空调负荷计算 (8)§ 4.1围护结构瞬变冷负荷计算原理 (8)§ 4.1.1外墙和屋面瞬变传热引起的冷负荷 (8)§ 4.1.2室内传热维护瞬时冷负荷 (8)§ 4.1.3外窗瞬变传热引起的冷负荷 (9)§ 4.1.4设备散热形成的冷负荷 (9)§ 4.1.5新风冷负荷 (11)§ 4.2办公楼围护结构冷负荷计算 (11)§ 4.3各房间送风方式的确定 (14)§ 4.4 办公楼新风量和新风负荷的确定 (15)§ 4.4.1新风负荷计算举例 (15)§ 4.4.2办公楼新风冷负荷计算书 (16)第五章风机盘管加新风系统选型计算 (21)§ 5.1风机盘管系统选型计算 (21)§ 5.2新风机组的选型 (24)第六章空调风系统 (25)§ 6.1空调房间气流组织 (25)§ 6.2风口的布置 (25)§ 6.2.1新风入口注意事项 (25)§ 6.2.2风道的布置和制作要求 (25)§ 6.2.3新、排风口的防雨百叶尺寸的确定 (26)§ 6.2.4风管阀门的选择 (27)§ 6.2.5送风口的布置原则 (27)§ 6.3 风口的选择 (27)§ 6.4 新风管的设计计算 (28)§ 6.6 办公区及卫生间排风 (30)第七章空调水系统 (32)§ 7.1 空调水系统的选型比较 (32)§ 7.2 空调水系统的布置 (33)§ 7.3风机盘管水系统水力计算 (33)§ 7.3.1基本公式 (33)§ 7.3.2标准层的冷冻水供水管路水力计算 (34)§ 7.4 办公楼水管最不利循环水利计算 (37)§ 7.5 空调风机盘管水系统供、回、凝水管 (39)§ 7.6 水管系统中的阀门 (40)第八章机房布置与设备选择 (41)§ 8.1机房布置原则 (41)§ 8.2机房的设备选择 (42)§ 8.2.1冷水机组的选择 (42)§ 8.2.2水泵的选择 (42)§ 8.2.3定压补水水箱选择 (44)§ 8.2.4冷却水塔、水箱的选择计算 (46)第九章管道保温、防腐 (47)结论 (48)参考文献 (49)致谢 (50)附录 (51)第一章绪论本篇文章是对天津某机关办公楼中央空调的设计计算说明。

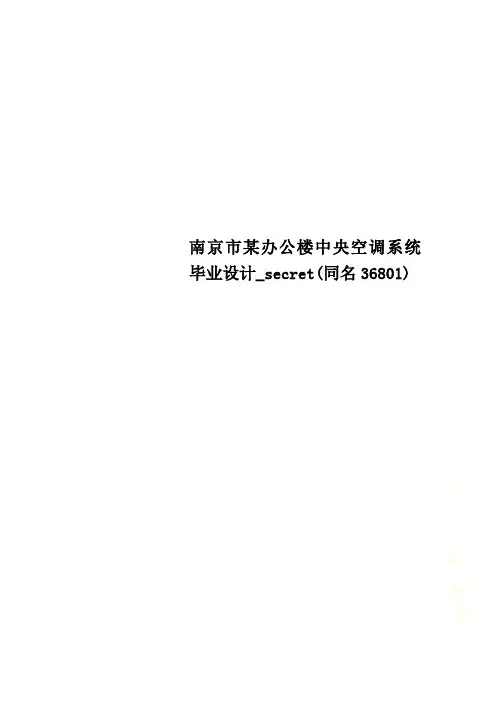

南京市某办公楼中央空调系统毕业设计_secret(同名36801)摘要本设计为南京市XX公司办公楼中央空调系统,拟为之设计合理的中央空调系统,为室内工作人员提供舒适的工作环境。

设计内容包括: 空调冷负荷的计算；空调系统的划分与系统方案的确定；冷源的选择;空调末端处理设备的选型；风系统的设计与计算；室内送风方式与气流组织形式的选定；水系统的设计、布置与水力计算；风管系统与水管系统保温层的设计；消声防振设计；等内容。

本设计依据有关规范考虑节能和舒适性要求，设计的空调系统采用风机盘管—新风系统。

关键字：办公楼；中央空调；风机盘管—新风系统；性能比较。

AbstractThe graduation project designs a central air conditioning system for XX official building in Nanjing City, so as to create a comfortable work environment for the stuff.It contains: cooling load calculation; the estimation of system zoning; the selection of refrigeration units; the selection of air conditioning equipments; the design of air duct system and calculation; the estimation of air distribution method and the selection of relevant equipments; the design of water system and its resistance analysis; the insulation of air duct plant and chilled water pipes; noise and vibration control; etc.According to some correlation standard, allow for energy safe and indoor comfort, the air condition system of the design is Fan coil units (FCUs)--fresh air system.Key words: official building; Central air conditioning;Fan coil units (FCUs)--fresh air system;The function compare.1绪论1.1我国暖通空调的现状及其发展进入90年代后，我国的居住环境和工业生产环境都已广泛地应用空调，空调技术已成为衡量建筑现代化水平的重要标志之一。

毕业设计 (论文)专业建筑环境与设备工程专业班级学生姓名学号课题市某办公综合楼暖通空调设计指导教师6 月 12 日摘要本设计为南京市某办公综合楼空调设计，建筑地下一层，地上十二层。

地下一层为设备房和停车库，地上一层为营业大厅，二层为会议室，三层为餐厅，四至十二层为办公场所。

依照建筑功能特点，选取全空气系统和风机盘管+独立新风系统的空调方式，关于会议室等大空间采纳全空气系统，接待，办公等较小的空间就用风机盘管+独立新风系统，独立新风+风机盘管的空调方式是由风机盘管承担室内冷负荷，而新风负荷由各层新风机组来承担，新风通过新风机组处置到与室内等焓值的状态，直接送入房间。

公共洗手间设置排气系统，冷水机组布置在地下一层机房内。

针对地下一层的实际利用情形，系统设计了排风方案，采纳机械进风和机械排风系统。

关键词：风机盘管加新风系统空调水系统排风排烟系统AbstractThe design of air conditioning design and construction of a Nanjing official building is 12 layers, including the basement rooms for the equipment and storage first floor is , number two is meeting room，number three is dining room，Number four to twelve for the 0ffices 。

According to construction features, to select the entire air system and air system with fan coil and independent, and to select a fully integrated air system for the big meeting room, office and other small space on the disk with fan Pipe + independent air system is the proper fresh air and fan coil fan coil air-conditioning mode is borne by the indoor cooling load, and the new wind load from the floors bears the new air units. The new air handling unit through the fresh air makes it to the enthalpy and interior space and other state, which is directly into the room.The public bathroom are setting exhaust system. Water chillers are set in the basement of the engine room layout. For the practical use of the basement, the ventilation system design programs are used with the mechanical ventilation and mechanical ventilation system.KeyWords：Air distribution primary air fan-coil system and independent Air condition water system Line up the breeze row smoke system目录第1章工程概况................................................................................... 错误!未定义书签。

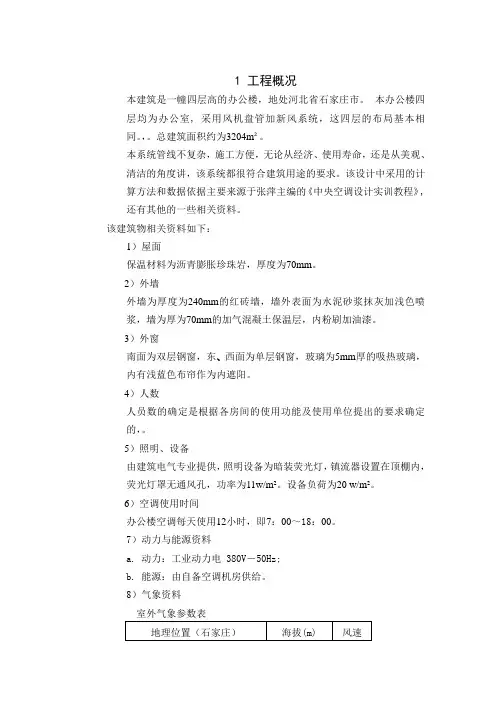

1 工程概况本建筑是一幢四层高的办公楼，地处河北省石家庄市。

本办公楼四层均为办公室, 采用风机盘管加新风系统，这四层的布局基本相同。

，。

总建筑面积约为3204m²。

本系统管线不复杂，施工方便，无论从经济、使用寿命，还是从美观、清洁的角度讲，该系统都很符合建筑用途的要求。

该设计中采用的计算方法和数据依据主要来源于张萍主编的《中央空调设计实训教程》,还有其他的一些相关资料。

该建筑物相关资料如下：1）屋面保温材料为沥青膨胀珍珠岩，厚度为70mm。

2）外墙外墙为厚度为240mm的红砖墙，墙外表面为水泥砂浆抹灰加浅色喷浆，墙为厚为70mm的加气混凝土保温层，内粉刷加油漆。

3）外窗南面为双层钢窗，东、西面为单层钢窗，玻璃为5mm厚的吸热玻璃，内有浅蓝色布帘作为内遮阳。

4）人数人员数的确定是根据各房间的使用功能及使用单位提出的要求确定的，。

5）照明、设备由建筑电气专业提供，照明设备为暗装荧光灯，镇流器设置在顶棚内，荧光灯罩无通风孔，功率为11w/m²。

设备负荷为20 w/m²。

6）空调使用时间办公楼空调每天使用12小时，即7：00～18：00。

7）动力与能源资料a. 动力：工业动力电 380V－50Hz;b. 能源：由自备空调机房供给。

8）气象资料室外气象参数表室外计算（干球温度℃）表室内计算参数表9)其他新风量取30 m³/;噪声声级不高于40 dB;mg/m³;室内空气压力稍高于室外大气压。

2 设计方案的论证办公楼空调特点1）建筑特点办公楼的外围护结构多为钢筋混凝土的框架结构,采用自重的轻型墙体材料作为外围护结构。

2）使用特点办公楼的使用性质与时间全楼大体一致,所以整幢楼可选择用同样的空调系统和设备,管理比较方便。

办公楼一般采用集中或半集中空调系统。

加班问题：个别办公楼或某层需要节假日加班,为此最好不要设太大的集中空调系统。

特殊房间的个别控制问题：用风机盘管系统以便控制。

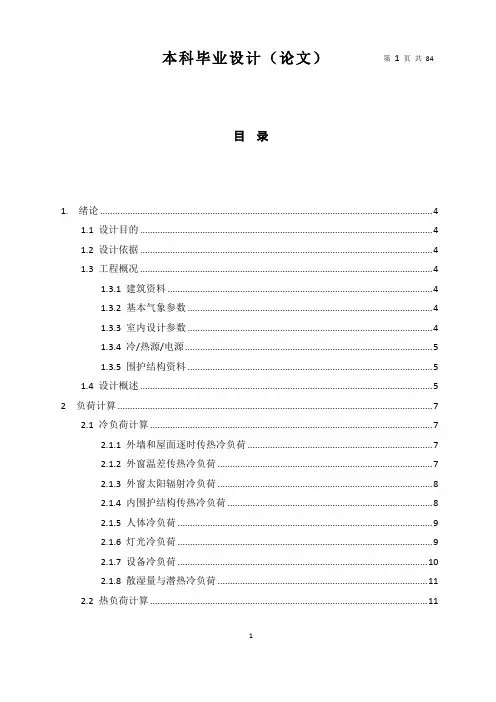

目录1. 绪论 (4)1.1 设计目的 (4)1.2 设计依据 (4)1.3 工程概况 (4)1.3.1 建筑资料 (4)1.3.2 基本气象参数 (4)1.3.3 室内设计参数 (4)1.3.4 冷/热源/电源 (5)1.3.5 围护结构资料 (5)1.4 设计概述 (5)2 负荷计算 (7)2.1 冷负荷计算 (7)2.1.1 外墙和屋面逐时传热冷负荷 (7)2.1.2 外窗温差传热冷负荷 (7)2.1.3 外窗太阳辐射冷负荷 (8)2.1.4 内围护结构传热冷负荷 (8)2.1.5 人体冷负荷 (9)2.1.6 灯光冷负荷 (9)2.1.7 设备冷负荷 (10)2.1.8 散湿量与潜热冷负荷 (11)2.2 热负荷计算 (11)2.2.1 围护结构基本耗热量 (11)2.2.2 附加耗热量 (12)3 方案比较 (13)4 确定送风状态及送风量 (17)4.1 新风供给方式确定 (17)4.2 新风处理状态确定 (17)4.3 冬季送风状态及送风量 (17)4.4 夏季空气处理方案 (18)4.5 风设计盘管选型计算 (18)5 空气处理设备选择 (21)5.1 风设计盘管选择 (21)5.1.1 风设计盘管选型要求 (21)5.1.2 风设计盘管台数确定 (21)5.1.3 风设计盘管型号选择 (21)5.2 新风设计组选型 (24)5.2.1 设计组选型方法 .............................................................. 错误!未定义书签。

5.2.2 备注 .................................................................................. 错误!未定义书签。

5.3 风管材料和形状 ......................................................................... 错误!未定义书签。
