(完整)Eplan P8的48个小技巧编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(完整)Eplan P8的48个小技巧）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(完整)Eplan P8的48个小技巧的全部内容。
Eplan P8的48个小技巧1.页名后缀由字母变数字?选项—设置-项目-管理—页—页名-子页标识2.修改自动连接电缆颜色?选项—层管理—符号图形3。
取消或更改中断点不需要的关联?改变序号双击中断点—中断点-修改序号3.1 更改中断点的关联?项目数据-连接-中断点导航器—选择要修改—中断点分类 4。
取消自动生成线的连接？用断点指令插入-连接符号—断点5.改变图纸背境颜色？选项-设置-用户—图形的编辑—常规—修改配置（白色、黑色、灰色）6.显示自动电缆连接？项目数据-连接-刷新7 ， EPLAN部件的制作方法1、找到各个厂家产品的报价表；2、把产品的信息填写到附件中的EXCEL表格中，表格中的有颜色的地方是需要填写的（填写说明在批注中)，其余的复制；3、把填好的EXCEL表格另存为CSV格式文件;4、打开EPLAN，部件管理，点击附件按钮，新数据库,然后倒入刚才的CSV文件说明：按刚才的方法制作的部件库不能完全实现EPLAN的基于对象化的画图，即通过插入设备,即可画出电气符号。
要实现这个功能需要填写“图形宏”和“功能模板”中的数据，这样工作量实在太大，而我们实际画图可先画出电路符号，然后指定产品型号，实现报表统计功能即可。
8。
有一页命名过一次后,页不见，后此名不能重新命？左侧页-筛选器—可用页。
9.改变原器件颜色?选项—层管理-符号图形每个元器件的连接点的电位传递属性都可自行重新设定。
EplanP8电气设计软件的一些小技巧Eplan P8电气设计软件的一些小技巧该帖被浏览了3772次 | 回复了2次Eplan_P8的一些小技巧1.页名后缀由字母变数字?选项-设置-项目-管理-页-页名-子页标识2.修改自动连接电缆颜色?选项-层管理-符号图形3.取消或更改中断点不需要的关联?改变序号双击中断点-中断点-修改序号3.1 更改中断点的关联？项目数据-连接-中断点导航器-选择要修改-中断点分类4.取消自动生成线的连接？用断点指令插入-连接符号-断点5.改变图纸背境颜色？选项-设置-用户-图形的编辑-常规-修改配置（白色、黑色、灰色）6.显示自动电缆连接？项目数据-连接-刷新7 , EPLAN部件的制作方法1、找到各个厂家产品的报价表；2、把产品的信息填写到附件中的EXCEL表格中，表格中的有颜色的地方是需要填写的（填写说明在批注中），其余的复制；3、把填好的EXCEL表格另存为CSV格式文件；4、打开EPLAN，部件管理，点击附件按钮，新数据库，然后倒入刚才的CSV文件说明：按刚才的方法制作的部件库不能完全实现EPLAN的基于对象化的画图，即通过插入设备，即可画出电气符号。
要实现这个功能需要填写“图形宏”和“功能模板”中的数据，这样工作量实在太大，而我们实际画图可先画出电路符号，然后指定产品型号，实现报表统计功能即可。
8.有一页命名过一次后，页不见，后此名不能重新命？左侧页-筛选器-可用页。
9.改变原器件颜色？选项-层管理-符号图形每个元器件的连接点的电位传递属性都可自行重新设定。
在元器件属性对话框中->符号数据/功能数据页，单击“逻辑”按钮，打开“连接点逻辑对”话框，可以为每个连接点设置“电位传递到”属性，就是定义电位传递到哪个连接点。
连接的颜色最终通过“电位定义点”来设置，执行“插入”菜单->电位定义点，将电位定义点放在导线连接上，在属性对话框中->“连接图形”页中，改变“颜色”属性即可。

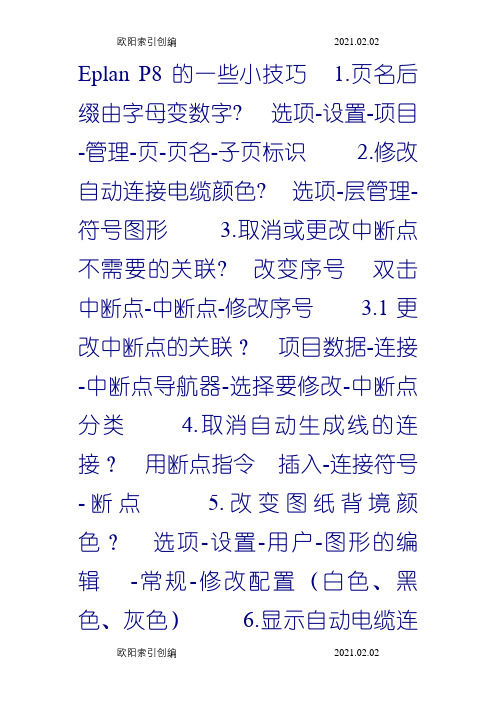

Eplan P8的一些小技巧 1.页名后缀由字母变数字? 选项-设置-项目-管理-页-页名-子页标识 2.修改自动连接电缆颜色? 选项-层管理-符号图形 3.取消或更改中断点不需要的关联? 改变序号双击中断点-中断点-修改序号 3.1 更改中断点的关联？项目数据-连接-中断点导航器-选择要修改-中断点分类 4.取消自动生成线的连接？用断点指令插入-连接符号-断点 5.改变图纸背境颜色？选项-设置-用户-图形的编辑 -常规-修改配置（白色、黑色、灰色） 6.显示自动电缆连接？项目数据-连接-刷新7 , EPLAN 部件的制作方法1、找到各个厂家产品的报价表；2、把产品的信息填写到附件中的EXCEL表格中，表格中的有颜色的地方是需要填写的（填写说明在批注中），其余的复制；3、把填好的EXCEL表格另存为CSV 格式文件；4、打开EPLAN，部件管理，点击附件按钮，新数据库，然后倒入刚才的CSV文件说明：按刚才的方法制作的部件库不能完全实现EPLAN的基于对象化的画图，即通过插入设备，即可画出电气符号。
要实现这个功能需要填写“图形宏”和“功能模板”中的数据，这样工作量实在太大，而我们实际画图可先画出电路符号，然后指定产品型号，实现报表统计功能即可。
8.有一页命名过一次后，页不见，后此名不能重新命？左侧页-筛选器-可用页。
9.改变原器件颜色？选项-层管理-符号图形每个元器件的连接点的电位传递属性都可自行重新设定。
在元器件属性对话框中->符号数据/功能数据页，单击“逻辑”按钮，打开“连接点逻辑对”话框，可以为每个连接点设置“电位传递到”属性，就是定义电位传递到哪个连接点。
连接的颜色最终通过“电位定义点”来设置，执行“插入”菜单->电位定义点，将电位定义点放在导线连接上，在属性对话框中->“连接图形”页中，改变“颜色”属性即可。
这样，在执行“项目数据”菜单->“连接”->“刷新”命令进行刷新，则具有相同电位的导线连接的颜色就一致了。

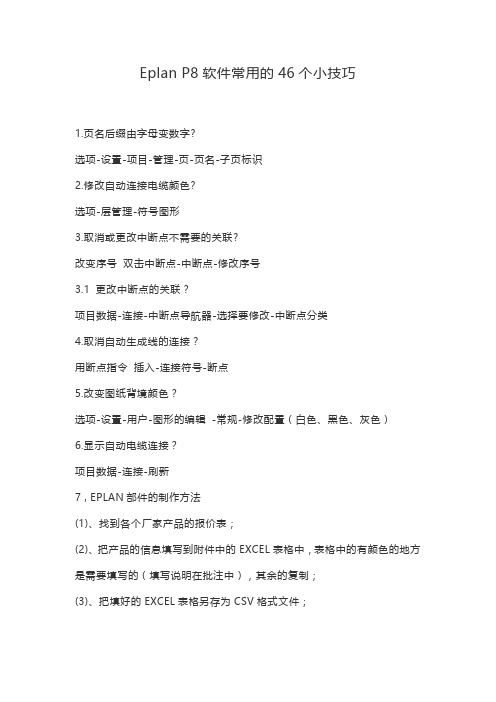

Eplan P8软件常用的46个小技巧1.页名后缀由字母变数字?选项-设置-项目-管理-页-页名-子页标识2.修改自动连接电缆颜色?选项-层管理-符号图形3.取消或更改中断点不需要的关联?改变序号双击中断点-中断点-修改序号3.1 更改中断点的关联？项目数据-连接-中断点导航器-选择要修改-中断点分类4.取消自动生成线的连接？用断点指令插入-连接符号-断点5.改变图纸背境颜色？选项-设置-用户-图形的编辑-常规-修改配置（白色、黑色、灰色）6.显示自动电缆连接？项目数据-连接-刷新7 , EPLAN部件的制作方法(1)、找到各个厂家产品的报价表；(2)、把产品的信息填写到附件中的EXCEL表格中，表格中的有颜色的地方是需要填写的（填写说明在批注中），其余的复制；(3)、把填好的EXCEL表格另存为CSV格式文件；(4)、打开EPLAN，部件管理，点击附件按钮，新数据库，然后倒入刚才的CSV文件说明：按刚才的方法制作的部件库不能完全实现EPLAN的基于对象化的画图，即通过插入设备，即可画出电气符号。
要实现这个功能需要填写“图形宏”和“功能模板”中的数据，这样工作量实在太大，而我们实际画图可先画出电路符号，然后指定产品型号，实现报表统计功能即可。
8.有一页命名过一次后，页不见，后此名不能重新命？左侧页-筛选器-可用页。
9、改变原器件颜色？选项-层管理-符号图形每个元器件的连接点的电位传递属性都可自行重新设定。
在元器件属性对话框中->符号数据/功能数据页，单击“逻辑”按钮，打开“连接点逻辑对”话框，可以为每个连接点设置“电位传递到”属性，就是定义电位传递到哪个连接点。
连接的颜色最终通过“电位定义点”来设置，执行“插入”菜单->电位定义点，将电位定义点放在导线连接上，在属性对话框中->“连接图形”页中，改变“颜色”属性即可。
这样，在执行“项目数据”菜单->“连接”->“刷新”命令进行刷新，则具有相同电位的导线连接的颜色就一致了。

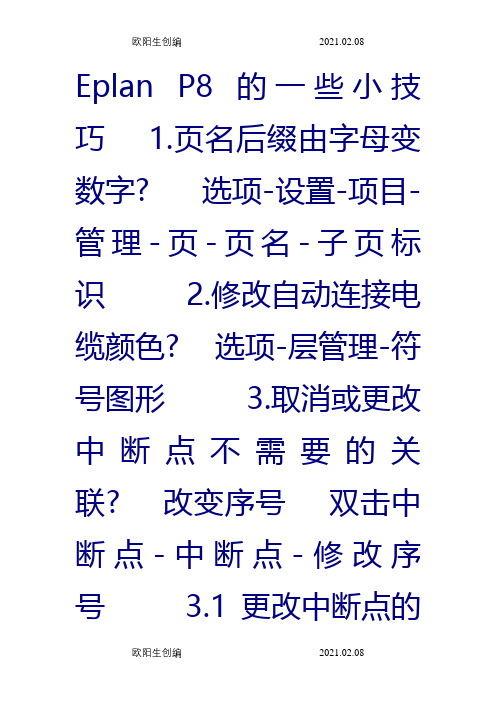

Eplan P8的一些小技巧 1.页名后缀由字母变数字? 选项-设置-项目-管理-页-页名-子页标识 2.修改自动连接电缆颜色? 选项-层管理-符号图形 3.取消或更改中断点不需要的关联? 改变序号双击中断点-中断点-修改序号 3.1 更改中断点的关联？项目数据-连接-中断点导航器-选择要修改-中断点分类 4.取消自动生成线的连接？用断点指令插入-连接符号-断点 5.改变图纸背境颜色？选项-设置-用户-图形的编辑-常规-修改配置（白色、黑色、灰色） 6.显示自动电缆连接？项目数据-连接-刷新7 , EPLAN部件的制作方法1、找到各个厂家产品的报价表；2、把产品的信息填写到附件中的EXCEL表格中，表格中的有颜色的地方是需要填写的（填写说明在批注中），其余的复制；3、把填好的EXCEL表格另存为CSV格式文件；4、打开EPLAN，部件管理，点击附件按钮，新数据库，然后倒入刚才的CSV文件说明：按刚才的方法制作的部件库不能完全实现EPLAN的基于对象化的画图，即通过插入设备，即可画出电气符号。
要实现这个功能需要填写“图形宏”和“功能模板”中的数据，这样工作量实在太大，而我们实际画图可先画出电路符号，然后指定产品型号，实现报表统计功能即可。
8.有一页命名过一次后，页不见，后此名不能重新命？左侧页-筛选器-可用页。
9.改变原器件颜色？选项-层管理-符号图形每个元器件的连接点的电位传递属性都可自行重新设定。
在元器件属性对话框中->符号数据/功能数据页，单击“逻辑”按钮，打开“连接点逻辑对”话框，可以为每个连接点设置“电位传递到”属性，就是定义电位传递到哪个连接点。
连接的颜色最终通过“电位定义点”来设置，执行“插入”菜单->电位定义点，将电位定义点放在导线连接上，在属性对话框中->“连接图形”页中，改变“颜色”属性即可。
这样，在执行“项目数据”菜单->“连接”->“刷新”命令进行刷新，则具有相同电位的导线连接的颜色就一致了。
eplan正反转使用技巧Eplan是一款常用的电气设计软件，具有丰富的功能和灵活的操作方式。
在使用Eplan进行电气设计时，我们可以运用一些正反转的技巧来提高工作效率。
下面就介绍一些Eplan正反转使用技巧，以帮助读者更好地应用该软件。
正转技巧：1.熟悉Eplan软件界面和功能。
在开始使用Eplan之前，我们需要学习Eplan的基本操作，并熟悉软件的各个功能，包括图纸编辑、图符库、项目管理等。
2.合理组织图纸结构。
在进行电气设计时，我们可以将相关的电气图纸放在同一个文件夹下，并合理命名，以便在后期查找和管理时更加便捷。
3.使用Eplan提供的标准图符库。
Eplan提供了大量的标准图符库，我们可以直接使用这些标准符号，减少设计时间，并确保符号使用的一致性。
4.利用Eplan提供的自动化工具。
Eplan具有一些自动化工具，如批量生成设备编号、自动生成接线表等，我们可以善用这些工具来提高工作效率。
5.学会使用Eplan的快捷键。
Eplan提供了一些常用的快捷键，我们可以在操作过程中使用这些快捷键，减少鼠标操作，提高工作效率。
反转技巧：1.备份设计文件。
在设计电气图纸时，我们需要定期备份设计文件，以防止数据丢失或误操作导致的设计错误。
2.及时更新图纸数据。
在进行图纸修改时，我们需要及时更新图纸数据，包括设备编号、连接状态等，以保证图纸数据的准确性。
3.做好图纸版本管理。
在进行电气设计时，我们需要做好图纸版本管理，通过文件命名或者版本控制工具来管理不同版本的图纸，以确保设计过程的追踪和记录。
4.注意图纸的规范性和可读性。
在设计电气图纸时，我们需要注意图纸的规范性和可读性，包括符号使用的一致性、文字清晰易读、连线的整齐等，以方便后期的维护和修改。
5.学会查找和解决常见问题。
在使用Eplan进行电气设计时，我们可能会遇到一些常见的问题，如图纸错误、符号库缺失等，我们需要学会查找和解决这些问题，以保证设计工作的顺利进行。

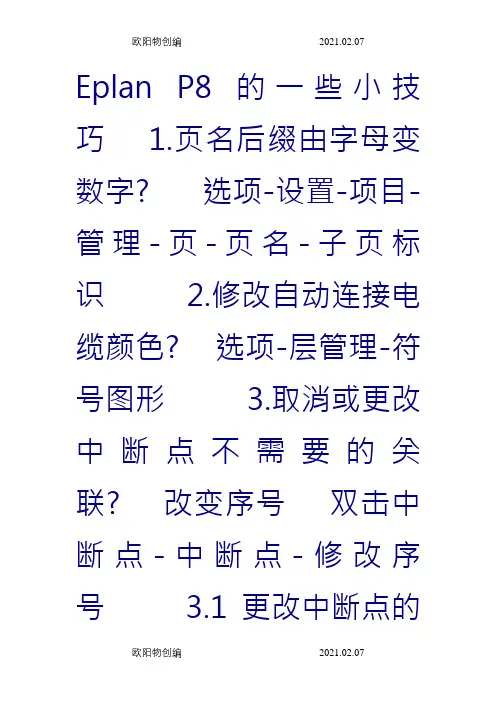

Eplan P8的一些小技巧 1.页名后缀由字母变数字? 选项-设置-项目-管理-页-页名-子页标识 2.修改自动连接电缆颜色? 选项-层管理-符号图形 3.取消或更改中断点不需要的关联? 改变序号双击中断点-中断点-修改序号 3.1 更改中断点的关联？项目数据-连接-中断点导航器-选择要修改-中断点分类 4.取消自动生成线的连接？用断点指令插入-连接符号-断点 5.改变图纸背境颜色？选项-设置-用户-图形的编辑-常规-修改配置（白色、黑色、灰色） 6.显示自动电缆连接？项目数据-连接-刷新7 , EPLAN部件的制作方法1、找到各个厂家产品的报价表；2、把产品的信息填写到附件中的EXCEL表格中，表格中的有颜色的地方是需要填写的（填写说明在批注中），其余的复制；3、把填好的EXCEL表格另存为CSV 格式文件；4、打开EPLAN，部件管理，点击附件按钮，新数据库，然后倒入刚才的CSV文件说明：按刚才的方法制作的部件库不能完全实现EPLAN的基于对象化的画图，即通过插入设备，即可画出电气符号。
要实现这个功能需要填写“图形宏”和“功能模板”中的数据，这样工作量实在太大，而我们实际画图可先画出电路符号，然后指定产品型号，实现报表统计功能即可。
8.有一页命名过一次后，页不见，后此名不能重新命？左侧页-筛选器-可用页。
9.改变原器件颜色？选项-层管理-符号图形每个元器件的连接点的电位传递属性都可自行重新设定。
在元器件属性对话框中->符号数据/功能数据页，单击“逻辑”按钮，打开“连接点逻辑对”话框，可以为每个连接点设置“电位传递到”属性，就是定义电位传递到哪个连接点。
连接的颜色最终通过“电位定义点”来设置，执行“插入”菜单->电位定义点，将电位定义点放在导线连接上，在属性对话框中->“连接图形”页中，改变“颜色”属性即可。
这样，在执行“项目数据”菜单->“连接”->“刷新”命令进行刷新，则具有相同电位的导线连接的颜色就一致了。
Eplan P8的一些小技巧1.页名后缀由字母变数字?选项-设置-项目-管理-页-页名-子页标识2.修改自动连接电缆颜色?选项-层管理-符号图形3.取消或更改中断点不需要的关联?改变序号双击中断点-中断点-修改序号3.1 更改中断点的关联？项目数据-连接-中断点导航器-选择要修改-中断点分类4.取消自动生成线的连接？用断点指令插入-连接符号-断点5.改变图纸背境颜色？选项-设置-用户-图形的编辑-常规-修改配置（白色、黑色、灰色）6.显示自动电缆连接？项目数据-连接-刷新7 , EPLAN部件的制作方法1、找到各个厂家产品的报价表；2、把产品的信息填写到附件中的EXCEL表格中，表格中的有颜色的地方是需要填写的（填写说明在批注中），其余的复制；3、把填好的EXCEL表格另存为CSV格式文件；4、打开EPLAN，部件管理，点击附件按钮，新数据库，然后倒入刚才的CSV文件说明：按刚才的方法制作的部件库不能完全实现EPLAN的基于对象化的画图，即通过插入设备，即可画出电气符号。
要实现这个功能需要填写“图形宏”和“功能模板”中的数据，这样工作量实在太大，而我们实际画图可先画出电路符号，然后指定产品型号，实现报表统计功能即可。
8.有一页命名过一次后，页不见，后此名不能重新命？左侧页-筛选器-可用页。
9.改变原器件颜色？选项-层管理-符号图形每个元器件的连接点的电位传递属性都可自行重新设定。
在元器件属性对话框中->符号数据/功能数据页，单击“逻辑”按钮，打开“连接点逻辑对”话框，可以为每个连接点设置“电位传递到”属性，就是定义电位传递到哪个连接点。
连接的颜色最终通过“电位定义点”来设置，执行“插入”菜单->电位定义点，将电位定义点放在导线连接上，在属性对话框中->“连接图形”页中，改变“颜色”属性即可。
这样，在执行“项目数据”菜单->“连接”->“刷新”命令进行刷新，则具有相同电位的导线连接的颜色就一致了。
eplan使用小技巧怎样为连接自动编号（线号）EPLAN为用户提供了强大的连接自动编号功能,这也导致使用的难度增加,但是实际上我们只关心主要的功能:自动编号是怎样实现的.从大体上讲,要完成连接编号有如下步骤:1 首先是要确定一种编号方案,即要确定线号字符集(数字/字母的组合方式),线号的产生规则(是基于电位还是基于信号等),线号的外观(位置/字体等)等等.进入设置界面的方式有几种, 其中一种方法是:选项->设置->’项目名称’->连接->编号->’配置方案名称’(或者新建一种方案).2 根据配置好的编号方案放置线号.操作方法:项目数据->连接->编号->定位.如果不是对整个项目放置编号,在执行定位前要先确定具体范围:一是在页导航器中选中要放置编号的页集合; 二是在连接导航器中选中要放置编号的连接集合.这一步骤执行完成后,会在显示连接编号位置放置一些问号.3 (无手动编号请跳过这一步)如果项目中有一部分线号需要手动编号,那么接下来的操作就不能少:a) 将需要手动编号的问号修改为实际的线号;b) 勾选该连接的属性’手动放置’(如果没有该属性请添加);在进行手动编号时要注意两点:I) 手动编号的作用范围与配置的编号方案有关.例如,如果编号是基于电位进行的,那么与手动放置编号的连接电位相同的所有连接均会被放置手动编号,也就是说相同编号只需手动编号一处就行了.II) 手动放置的编号不要处于自动编号的范围内,否则自动产生的编号会与手动编号重复.4 根据配置好的编号方案执行手动编号,方法是:项目数据->连接->编号->命名,并勾选’除了手动放置’选项,并执行编号.Eplan_P8的一些小技巧1.页名后缀由字母变数字?选项-设置-项目-管理-页-页名-子页标识2.修改自动连接电缆颜色?选项-层管理-符号图形3.取消或更改中断点不需要的关联?改变序号双击中断点-中断点-修改序号3.1 更改中断点的关联？项目数据-连接-中断点导航器-选择要修改-中断点分类4.取消自动生成线的连接？用断点指令插入-连接符号-断点5.改变图纸背境颜色？选项-设置-用户-图形的编辑-常规-修改配置（白色、黑色、灰色）6.显示自动电缆连接？项目数据-连接-刷新7 , EPLAN部件的制作方法1、找到各个厂家产品的报价表；2、把产品的信息填写到附件中的EXCEL表格中，表格中的有颜色的地方是需要填写的（填写说明在批注中），其余的复制；3、把填好的EXCEL表格另存为CSV格式文件；4、打开EPLAN，部件管理，点击附件按钮，新数据库，然后倒入刚才的CSV文件说明：按刚才的方法制作的部件库不能完全实现EPLAN的基于对象化的画图，即通过插入设备，即可画出电气符号。
EPLAN 常用小技巧汇总EDIT-BY-MOTION汇总于2014.3-2024.11目录目录 (2)1 软件简介 (4)2用户权限，选择旗舰 (4)3软件启动，首选专家 (5)4连接外网，官方升级 (6)5 显示不全，修改字体 (6)6连部件库，在线离线 (7)7层级设置，逐个对应 (9)8背景颜色，自由转换 (10)9 菜单工具，恢复显示 (11)10 提示消息，重新激活 (11)11 高版低版，导出转换 (12)12 无法解密，备份打开 (12)13 同步变动，全局属性 (12)14 项目结构，前后调整 (12)15 表格图框，位置默认 (13)16 自动表格，选用设置 (13)17 画图模版，节省时间 (14)18 用好各宏，效率倍增 (15)19 格式一刷，全部像它 (16)20 用好导航，省时省力 (16)21 端子编号，按页自动 (16)23 电线电缆，取消汇总 (17)24 端子导航，整体命名 (17)25 材料导出，规则模版 (17)26 取消子页，显示简洁 (20)27 表格已换，更新不变 (20)28 非主功能，颜色不同 (20)29 多份图纸，材料汇总 (21)30 外来图纸，图表调用 (21)31 项目备份，项目恢复 (22)32 多芯电缆，跨页分配 (22)33 部件汇总，分项生成 (23)34 表格编辑，提高效率 (24)35 界面紊乱，恢复默认 (24)E PLAN常用小技巧汇总1 软件简介1.1注意事项系统应装有Office2010/2013，64位系统需64位的office。
1.2各模块功能EPLAN P8：面向电气和自动化工程师的设计和管理软件EPLAN Propanel：用于机箱机柜于元器件安装布置的3D仿真软件。
EPLAN Fluid：面向液压、气动、冷却和润滑系统设计的软件EPLAN PPE：应用于仪表，过程设计工程的设计和管理软件2用户权限，选择旗舰启动后选择许可范围权限情况：如果该电脑有多个授权，选择作用范围最大的那个授权使用，下图是EPLAN不同授权包含的内容：Ultimate(旗舰版)＞Professional+（加强专业版）＞Professional（专业版）＞Select（标准版）3软件启动，首选专家软件启动后，在选择过授权之后，会有一个选择菜单范围的界面弹出如下图：不管是第一次使用EPLAN，还是使用EPLAN有一段时间，均选择专家。
Eplan P8的一些小技巧1、页名后缀由字母变数字?选项-设置-项目-管理-页-页名-子页标识2、修改自动连接电缆颜色?选项-层管理-符号图形3、取消或更改中断点不需要的关联?改变序号双击中断点-中断点-修改序号3、1 更改中断点的关联？项目数据-连接-中断点导航器-选择要修改-中断点分类4、取消自动生成线的连接？用断点指令插入-连接符号-断点5、改变图纸背境颜色？选项-设置-用户-图形的编辑-常规-修改配置(白色、黑色、灰色)6、显示自动电缆连接？项目数据-连接-刷新7 , EPLAN部件的制作方法1、找到各个厂家产品的报价表;2、把产品的信息填写到附件中的EXCEL表格中,表格中的有颜色的地方就是需要填写的(填写说明在批注中),其余的复制;3、把填好的EXCEL表格另存为CSV格式文件;4、打开EPLAN,部件管理,点击附件按钮,新数据库,然后倒入刚才的CSV文件说明:按刚才的方法制作的部件库不能完全实现EPLAN的基于对象化的画图,即通过插入设备,即可画出电气符号。
要实现这个功能需要填写“图形宏”与“功能模板”中的数据,这样工作量实在太大,而我们实际画图可先画出电路符号,然后指定产品型号,实现报表统计功能即可。
8、有一页命名过一次后,页不见,后此名不能重新命？左侧页-筛选器-可用页。
9、改变原器件颜色？选项-层管理-符号图形每个元器件的连接点的电位传递属性都可自行重新设定。
在元器件属性对话框中->符号数据/功能数据页,单击“逻辑”按钮,打开“连接点逻辑对”话框,可以为每个连接点设置“电位传递到”属性,就就是定义电位传递到哪个连接点。
连接的颜色最终通过“电位定义点”来设置,执行“插入”菜单->电位定义点,将电位定义点放在导线连接上,在属性对话框中->“连接图形”页中,改变“颜色”属性即可。
这样,在执行“项目数据”菜单->“连接”->“刷新”命令进行刷新,则具有相同电位的导线连接的颜色就一致了。
10、如何选用不可见的端点？插入-符号-SPECIAL-PLC/总线-PLC连接点-PLCBCPNG(不可见)PLCBCPNG(可见)11、修改继电器、接触器线圈与关联触点间的距离。
双击线圈-显示-修改触点映像。
12、如何插入AUTO CAD图？页-导入-DXF/DWG(必须先将CAD文件存到安装目录\DXF_DWG\Rittal下)插入的CAD图形没有被AutoCAD打开。
13、如何转CAD图纸？1.页-导出-DXF/DWF(可一次转换全部图纸、只能转到安装目录\DXF_DWG\下)2.也可以用ADOBE ACROBAT 打印图纸成PDF 文件14、如何对图框进行列宽编辑？每次只能新建图框的时候编辑。
工具-主数据-图框-新建其它编辑可在以后打开进行。
工具-主数据-图框-打开15、中断点关联只显示页面、不显示列号？图框属性没有设置行数与行高。
16、如何对已有的图框进行属性编辑(添加属性)工具-主数据-图框-打开相应图框在窗口左侧页属性取消(激活)点图框右键-属性17、图框行、列的起始值设定新建图框-起始值(行)或起始值(列)18、如何调整元件与相关触点间的距离？双击(属性)-显示-触点映像(右下角)1、在路径(水平显示)2、在组件符号(垂直显示)19、辅助触点的开、闭代号的分别？常开的组合:0*、1*、4*、5*、6*、*3、*4常闭的组合:2*、3**1、*220、三位中间继电器与三位空开的触点？*1-*2组合为常闭*1公用*1-*4组合为常开*1公用21、改变文字字体1、选项-设置-公司-图形的编辑-字体有十种字体添加修改,第一项为默认。
2、对应文字的格式-字体22、改变符号的随层字体大小。
1、选项-层管理-改变对应的内容。
23、如何显示图形预览视图-图形预览。
24、如何显示相关联的属性双击-触点映像设置-用户定义勾选-进行相关设置。
(单个修改)选项-设置-项目-关联参考/触点映像-路径中的触点映像(全部修改)25,如何设置项目的工厂代码与安放位置。
新建一个后进行设置,新建后不能更改与删除。
26、当所画的图形大于图框时,而又需标注尺寸时1、调整图框的比例-点相应的图纸(右键)-比列2、将尺寸属性改为手动-双击尺寸-尺寸值-去掉自动27、如何更改线束连接点的角度选择所需的符号后,按下Ctrl调整角度。
项目数据-连接-刷新,可使对应母线变粗。
28, 如何创建选定范围内的目录29, 如何自动在符号名前加上横线30,如何自动在符号名前加上横线选项--设置--项目--设备--常规-- 放置前缀钩上即可31,如何更改项目描述所选项目点右键--项目--属性32,输入文本文字时使用CTRL+ENTER可以转行33,窗口宏的造建工具-生成宏-来自DXF/DWG文件、如果只需要DXF/DWG中的一部分来做这宏,而又不想改变其大小,可以先将图片转这宏,然后在这个宏中选中您要的部分在创建一个宏就可以了、另外在CAD中有些块转成宏后会出现不显示的问题,请先将这些块打断34,如何导入*、MDB的部件库1、如果就是P8的格式,在菜单“工具->部件->部件管理”中的“附加->常规->部件数据库”选择需要导入的数据库,然后确定,再在“附加->导出”中,导出为“*、CSV”的格式。
导出完成后,再在“附加->常规->部件数据库”选择原来的数据库“ESS_part001、mdb”,再“附加->导入”文件选刚导出的“*、CSV”即可。
2、如果就是eplan 5的格式,直接在“附加->导入”中,“文件类型”选“Eplan 5”,文件选要导入的产器数据库文件即可35,编辑的图框工具－－＞主数据－－＞图框－－＞打开,打开您所要编辑的图框,然后就可以修改了1、为何在功能文本区(或者自由文本区域,备注区域)等输入文字时会提示“根据权限管理中的当前规定,不允许输入字典中没有的文本”？在EPLAN启动时用户会提示选择“初学者”“进阶者”“专家”三种用户,选择不同的用户菜单中显示的内容及用户权限就是不同的。
选择“初学者”后就会出现这个问题,还有页菜单下的“导出→DWG”“导出→PDF”等菜单项都不会出现,系统仅显示常用的菜单项,其目的就是让初学者专注于原理图的设计。
如果在第一次选择了“初学者”,并且勾选了“不再显示此对话框”,今后启动时系统就不会再提示用户。
如果需要重新显示提示对话框,进入软件后选择菜单“选项→设置→用户→显示界面”,选中重新激活消隐的消息,下次EPLAN启动时就又会弹出用户选择对话框了。
记住不要再选“初学者”了。
2、插入自定义的设备到原理图中,每户提示“显示:已被选择的部件必须包含下列信息:1、宏2、功能模板3、符号文件以及符号编号”。
这就是由于部件定义不够完整所致。
当插入一个设备时,EPLAN会根据已有的功能定义到符号库中查询相的默认符号,如果没有功能定义,EPLAN就无法调用符号,就会出现这个现象。
解决方法就就是在训件管理器中,切换到“功能模板”下,将功能模板添加完整。
附:继电器的触点一般就是转换触点,有3个连接点,不要与接触器的辅助触点(2个连接点)相混,否则选型会有问题。
3、编辑完成符号库后,提示因为兼容性无法同步,刚刚编辑的符号还就是改之前的内容。
其原因就是之前的编辑过的符号库中存在错误。
在编辑EPLAN符号时,完成符号后,注意使用“检查符号”工具,确保符号正确后再关闭库,这样就不会出现问题了。
另外,通常不建议直接修改系统自带的符号库,如IEC或GB库,而就是新建一个符号库,把标准库中相近的符号复制到自己的符号库中进行修改。
当符号库出现问题后,解决的办法就就是将EPLAN安装路径下;符号/companycode文件夹的符号库如IEC_symbol、slk与IEC_symbol、sdb复制到项目/companycode/项目名称、sdb 下覆盖原有的文件即可。
在EPLAN 中,有很多"点",把它们罗列出来,供初学者参考!1、中断点(Interruption Point):在原理图绘制时,如果当前绘图区域的空间不足,需要转到其它页面继续绘制,而这两页之间存在连续的“信息流“时,可以使用“中断点“来传递这种“信息流“。
当然有时候在同一页中,为了避免连线交叉影响阅读,也会使用中断点。
在EPLAN 中,中断点必须成对出现,一个中断点标识“信号流“流出;另一个标识“信号流“流入。
可以使用“项目检查“功能发现未成对的中断点。
中断点的关联有两种模式,一种就是链式,一种就是星形。
链式关联就就是根据中断点在图中的位置,先按照图纸次序,同一页中的从上到下、从左到右扫描配对。
使用菜单【插入→连接符号→中断点】可以插入中断点。
使用"中断点导航器"可以快速编辑中断点。
2、插入点(Insertion Point):在EPLAN 中,一个文本、线条或符号在放置到页面上后,都会有一个“插入点“。
有时候一列上的符号无法自动连线,极有可能就是它们没有真正对齐,执行命令“对齐到栅格“,系统就会将符号的插入点对齐到栅格上。
使用菜单【视图→插入点】可以显示或隐藏所有对象的插入点(黑色小点),查瞧几个对象就是否对齐或对齐到栅格上。
3、断点(Break Point):在EPLAN 中,当两个符号的连接点对齐时,系统会自动连线。
但有时候如果我们不希望自动连线,可以在自动连线的任意位置插入一个“断点“。
断点默认就是隐藏的,可以通过【视图→隐藏元素】查瞧隐藏元素,断点显示为一个灰色的小圆圈。
删掉它系统可以恢复自动连线。
4、基点(Base Point):EPLAN 中的基点如同其它制图软件中坐标系的原点(0,0)。
在进行2D或3D安装板布局时,需要准确定位(比如“直接坐标输入“功能),此时输入的坐标值就就是相对于基点的绝对坐标值。
使用【选项→移动基点】可以临时地改变基点的位置。
EPLAN 中有不同的坐标系统,编辑电气原理图时,"电气工程"坐标的基点就是在图框左上角;编辑图框或表格时,"图形"坐标的基点在左下角。
如图所示。
按钮23的坐标位置就是相对于基点的绝对坐标值;为了设计方便,将基点移到该按钮的中心,随后放置的按钮就就是相对于这个“临时“基点的相对坐标。
5、基准点(Handle):基准点就就是粘贴或插入对象时,鼠标光标在对象上的悬停点。
在某些软件中基准点被叫做“参考点“。
在激活“设计模式“时复制对象,会被要求选择基准点, 在粘贴时,鼠标的光标悬停于基准点。
在创建符号宏或窗口宏时,用户可以自己定义基准点,则插入宏时鼠标光标悬停于宏的基准点。
在定义3D宏时,除了系统生成的9个“自动基准点“,用于也可以插入“手动基准点“,在插入3D宏时,鼠标悬停于基准点。
