电容滤波电路

电容滤波电路滤波原理滤波电容容量大，因此一般采用电解电容，在接线时要注意电解电容的正、负极。

电容滤波电路利用电容的充、放电作用，使输出电压趋于平滑。

★当u2为正半周并且数值大于电容两端电压uC时，二极管D1和D3管导通，D2和D4管截止，电流一路流经负载电阻RL，另一路对电容C充电。

当uC>u2，导致D1和D3管反向偏置而截止，电容通过负载电阻RL放电，uC按指数规律缓慢下降。

★当u2为负半周幅值变化到恰好大于uC时，D2和D4因加正向电压变为导通状态，u2再次对C充电，uC上升到u2的峰值后又开始下降；下降到一定数值时D2和D4变为截止，C对RL放电，uC按指数规律下降；放电到一定数值时D1和D3变为导通，重复上述过程。

RL、C对充放电的影响电容充电时间常数为rDC，因为二极管的rD很小，所以充电时间常数小，充电速度快；RLC为放电时间常数，因为RL较大，放电时间常数远大于充电时间常数，因此，滤波效果取决于放电时间常数。

电容C愈大，负载电阻RL愈大，滤波后输出电压愈平滑，并且其平均值愈大，如图所示。

四、电容反馈式振荡电路1.电路组成为了获得较好的输出电压波形，若将电感反馈式振荡电路中的电容换成电感，电感换成电容，并在转换后将两个电容的公共端接地，且增加集电极电阻R c，就可得到电容反馈式振荡电路，如右图所示。

因为两个电容的三个端分别接在晶体管的三个极，故也称为电容三点式电路。

2.工作原理★根据正弦波振荡电路的判断方法，观察如上图所示电路，包含了放大电路、选频网络、反馈网络和非线性元件（晶体管）四个部分；★放大电路能够正常工作；★断开反馈，加频率为f0的输入电压，给定其极性，判断出从C2上所获得的反馈电压极性与输入电压相同，故电路弦波振荡的相位条件，各点瞬时极性如图所示。

★只要电路参数选择得当，电路就可以满足幅值条件，而产生正弦波振荡。

3.振荡频率及起振条件振荡频率反馈系数起振条件4.优缺点电容反馈式振荡电路的输出电压波形好，但若用改变电容的方法来调节振荡频率，则会影响电路的反馈系数和起振条件；而若用改变电感的方法来调节振荡频率，则比较困难。

电容滤波电路滤波原理1.电容的基本原理电容是一种被动元件，其具有可以储存电荷并具有能量存储的能力。

电容的基本原理是根据电场的存在而产生的，当两个电极之间存在电势差时，就会在两个电极之间形成一个电场。

当电势差不断变化时，电场就会通过电容器中的绝缘介质以电场能量的形式储存，并在电势差发生变化时释放。

2.电容滤波电路的基本结构3.电容滤波电路的工作原理当电源开始提供电压或电流输入时，首先经过电容器的极板，电容器会对电压或电流进行储存。

当电源的电压或电流的幅值变化较大时，相应的电容器也会快速储存或释放电荷，以保持电压或电流的平滑变化。

而当电源的电压或电流的幅值变化较小时，电容器会较慢地储存或释放电荷，以保持电压或电流的稳定。

4.电容滤波电路的滤波特性电容滤波电路主要通过电容器的充电和放电过程来实现滤波。

当输入信号的频率较高时，电容器的充电和放电速度较快，能够较好地跟随输入信号的变化，从而减小或消除输入信号中的高频成分。

而当输入信号的频率较低时，电容器的充电和放电速度较慢，无法有效地跟随输入信号的变化，从而保持输出信号的平稳。

5.电容滤波电路的频率响应电容滤波电路的频率响应主要取决于电容器的容值。

当电容器的容值较大时，电容器的充电和放电速度较慢，对于较低频率的输入信号可以起到较好的滤波效果。

而当电容器的容值较小时，电容器的充电和放电速度较快，对于较高频率的输入信号可以起到较好的滤波效果。

6.电容滤波电路的应用总结起来，电容滤波电路通过电容器的充电和放电过程对输入信号进行滤波处理。

它通过选择适当的电容器容值来实现对不同频率信号的滤波，从而提高电路的性能和稳定性。

电容滤波电路工作原理
电容滤波电路利用电容器的充放电特性来实现对输入信号的滤波作用。

其工作原理可以如下描述：
1. 输入信号通过电容滤波电路时，首先经过一个电阻，用来限制输入电流。

然后进入电容器，从而形成一个RC回路。

2. 当输入信号的频率较高时，电容器的阻抗较小，相当于短路，使得输入信号的大部分电流直接流过电容器，而绕过负载电阻。

这样，高频信号的能量会被短路掉，从而实现了对高频成分的滤波。

3. 当输入信号的频率较低时，电容器的阻抗较大，相当于断路，使得输入信号的电流主要通过负载电阻。

这样，低频信号的能量会通过负载电阻传递给输出端，实现了对低频成分的传递。

4. 总体上来说，电容滤波电路对高频信号形成低通滤波作用，而对低频信号则形成高通滤波作用。

通过调整电容器的参数，可以实现对不同频率信号的滤波效果。

需要注意的是，电容滤波电路由于使用的是电容器，其对输入信号的滤波效果会受到电容器的容值、电阻值等参数的影响。

因此，在设计电容滤波电路时，需要根据所需滤波频率范围选择适当的电容器和电阻值，以达到所需的滤波效果。

电容滤波电路原理
嘿，咱来说说电容滤波电路原理哈。

有一回啊，我在捣鼓一个旧收音机。

打开一看，里面有好多奇奇怪怪的零件。

我就好奇地研究起来，其中就发现了一个电容。

咱先说说这电容是啥样吧。

它就像一个小罐子，上面有两根线。

我看着它，心里就琢磨，这玩意儿有啥用呢？
原来啊，这电容在滤波电路里可重要了。

它就像一个小卫士，能把电路里的杂波给过滤掉。

比如说，电流就像一条小河，里面有各种大小的波浪。

有些波浪是我们需要的，有些波浪就是捣乱的杂波。

这时候，电容就上场了。

电容能把那些杂波给吸收掉。

怎么吸收呢？就像一个小海绵，把不好的东西吸进去。

当电流通过电容的时候，电容就会把那些乱七八糟的波动给储存起来，让剩下的电流变得平稳。

我记得有一次，我把收音机打开，声音特别嘈杂。

我就想，这是咋回事呢？后来我发现是电容出了问题。

我换了一个新的电容，嘿，声音马上就清楚了。

等我修好了收音机，心里还挺佩服这个小小的电容的。

它虽然不起眼，但是作用还真大呢。

所以说啊，电容滤波电路原理就是靠电容把杂波吸收掉，让电流变得平稳。

就像一个小魔法师，让我们的电器能更好地工作。

嘿嘿，咋样，我说得够明白不？。

滤波电路中电容的作用
以滤波电路中电容的作用为主题，我们来探讨一下电容在滤波电路中的作用。

滤波电路是一种用于滤除电路中杂波信号的电路。

在滤波电路中，电容是一种常用的元件，它可以起到很好的滤波作用。

电容的作用是通过存储电荷来储存能量，当电容器两端的电压发生变化时，电容器内部的电荷也会发生变化。

在滤波电路中，电容器的作用是通过储存电荷来平滑电路中的电压波动，从而达到滤波的目的。

在滤波电路中，电容器通常被放置在电路的输入端或输出端，以平滑电路中的电压波动。

当电路中出现高频噪声时，电容器可以通过储存电荷来滤除这些噪声信号，从而使电路的输出信号更加稳定。

电容器还可以用于构建低通滤波器和高通滤波器。

在低通滤波器中，电容器被放置在电路的输入端，可以滤除高频信号，只保留低频信号。

而在高通滤波器中，电容器被放置在电路的输出端，可以滤除低频信号，只保留高频信号。

电容在滤波电路中起到了很好的滤波作用。

通过储存电荷来平滑电路中的电压波动，滤除高频噪声信号，构建低通滤波器和高通滤波器等，电容在滤波电路中的作用是不可替代的。

电容滤波电路特点一、电容滤波电路的概念电容滤波电路是一种常用的直流电源滤波技术，通过在直流电源输出端串联一个电容器来实现对直流信号的滤波作用。

它可以有效地去除直流电源输出端的纹波噪声，提高直流信号的稳定性和可靠性。

二、电容滤波电路原理在直流电源输出端串联一个电容器后，当直流信号通过时，它会被顺利地传递到负载上；而当交流信号通过时，由于其频率较高，会导致电容器内部产生反向充放电现象，从而将交流信号过滤掉。

因此，通过合理选择电容器的参数可以实现对不同频率范围内的信号进行有效的滤波作用。

三、电容滤波电路特点1. 响应速度快：由于其基本原理是靠反向充放电来实现对交流信号的过滤作用，因此响应速度非常快，能够迅速地去除纹波噪声。

2. 稳定性高：通过合理选择适当大小的电容值和额定工作压力等参数可以使得该类型滤波器具有较高的稳定性和可靠性。

3. 价格低廉：电容器作为一种常见的被动元件，其价格相对较低，因此电容滤波电路相对于其他滤波技术来说成本更低。

4. 适用范围广：电容滤波电路可以应用于多种不同领域，如通信、工业控制、医疗设备等，具有广泛的适用性。

四、电容滤波电路参数选择1. 电容值：选择合适大小的电容值是实现有效滤波的关键。

一般来说，当所需过滤频率越高时，所需的电容值也就越小；反之亦然。

同时，在选择电容值时还需要考虑所需负载功率和额定工作压力等因素。

2. 额定工作压力：由于直流电源输出端存在一定的纹波噪声，因此需要选择足够大的额定工作压力以确保其稳定性和可靠性。

3. 等效串联电阻：由于实际上任何一种元件都存在着内部等效串联电阻，因此在进行参数选择时还需要考虑这一因素。

五、总结综上所述，电容滤波电路作为一种常用的直流电源滤波技术，具有响应速度快、稳定性高、价格低廉和适用范围广等优点。

在进行参数选择时需要合理考虑电容值、额定工作压力和等效串联电阻等因素，以实现有效的滤波作用。

电容滤波的不控整流电路在交—直—交变频器等电力电子电路中，大多采用不可控整流电路经电容滤波后提供直流电源给后级的逆变器，因此有必要对电容滤波的不控整流电路开展研究。

一、带电容滤波的单相不控整流电路图1为电容滤波的单相不可控整流电路，这种电路常使用在开关电源的整流环节中。

仅用电容滤波的单相不可控整流电路如图1a)所示。

在分析时将时间坐标取在u2正半周和ud的交点处，见图3-29c)。

当u2ud，VD1、VD4­导通，交流电源向电容C充电，同时也向负载Rd供电。

设u2正半周过零点与VD1、VD2开始导通时刻相差的角度为δ，则VD1、VD2导通后(1)ωt=0时，u20=uc0=ud0=，电容电流为（2）负载电流为（3）整流桥输出电流（4）0，向电容C充电，uc随u2而上升，到达u2峰值后，uc 又随u2下降，id减小，直至ωt=θ时，id=0，VD1、VD4关断，即θ为VD1、VD4的导通角。

令id=0，可求得二极管导通角θ与初始相位角δ的关系为（5）由上式可知θ＋δ是位于第二象限的角，故（6）ωt>θ后，电容C向负载R供电，uc从t=θ/ω的数值按指数规律下降（7）ωt=π时，电容C放电结束，电压uc的数值与ωt=0是的电压数值相等，即（8）将式（6）和的关系式代入上式，可得（9）整流电路的输出直流电压可按下式计算（10）在已知ωRC的条件下，可通过式（9）求起始导电角δ，在由式（6）计算导通角θ，最后可由式（10）求出整流电路输出直流电压平均值Ud。

3.4.2 带电容滤波的三相不控整流电路图2所示的是带电容滤波的三相桥式不控整流电路及其电压、电流波形。

a) b)c) L=0，ωRC= d) L>0，ωRC=e) L=0，ωRC0，ωRC<图2 带电容滤波的三相桥式不控整流电路及其电压、电流波形。

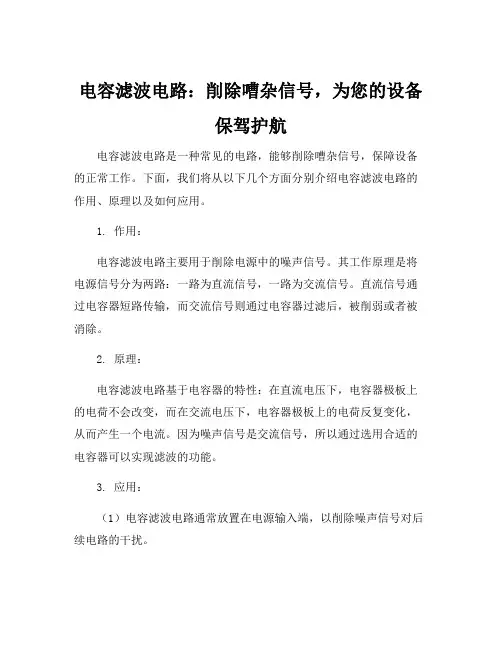

电容滤波电路：削除嘈杂信号，为您的设备
保驾护航
电容滤波电路是一种常见的电路，能够削除嘈杂信号，保障设备的正常工作。

下面，我们将从以下几个方面分别介绍电容滤波电路的作用、原理以及如何应用。

1. 作用：
电容滤波电路主要用于削除电源中的噪声信号。

其工作原理是将电源信号分为两路：一路为直流信号，一路为交流信号。

直流信号通过电容器短路传输，而交流信号则通过电容器过滤后，被削弱或者被消除。

2. 原理：
电容滤波电路基于电容器的特性：在直流电压下，电容器极板上的电荷不会改变，而在交流电压下，电容器极板上的电荷反复变化，从而产生一个电流。

因为噪声信号是交流信号，所以通过选用合适的电容器可以实现滤波的功能。

3. 应用：
（1）电容滤波电路通常放置在电源输入端，以削除噪声信号对后续电路的干扰。

（2）在声音放大器电路中，电容滤波电路可以削除电源噪声信号和输入信号的高频部分，从而提高音质。

（3）在模拟电路中，电容滤波电路常常用于削弱或者消除信号中的高频部分，以便后续电路能够更加稳定和精确的工作。

总之，电容滤波电路在电子设备中有着广泛应用，其能够帮助我们削除噪声信号，提高信号质量，保证设备的正常工作。

需要注意的是，在选用电容器时需要根据所需的滤波带宽和信号频率选用合适的电容器，以保证电路的性能和稳定性。

单相桥式整流电容滤波电路单相桥式整流电容滤波电路是一种常见的电子电路，用于将交流电转换为直流电，并且通过电容滤波来减小电路输出的纹波。

本文将详细介绍单相桥式整流电容滤波电路的原理、组成以及其在实际应用中的优缺点。

单相桥式整流电容滤波电路由四个二极管和一个电容器组成。

当交流电输入时，通过二极管的导通与截止，将交流电转换为脉动的直流电。

然后，这个脉动的直流电经过电容滤波器，电容器会存储电荷并释放出平滑的直流电。

这样，我们就可以得到一个相对稳定的直流电输出。

单相桥式整流电容滤波电路的工作原理非常简单而有效。

首先，当输入交流电的正半周时，D1和D3导通，D2和D4截止，电流通过电容器充电。

在负半周时，D2和D4导通，D1和D3截止，电流通过电容器放电。

这样，电容器会存储电荷并释放出平滑的直流电。

单相桥式整流电容滤波电路相比其他整流电路具有以下优点：1. 效率高：由于使用了桥式整流电路，所以整流效率更高。

2. 输出纹波小：通过电容滤波器对输出进行滤波，可以减小输出的纹波，使直流电更稳定。

3. 适用范围广：可以适用于各种功率的电路，从小功率的电子设备到大功率的电力系统都可以使用。

然而，单相桥式整流电容滤波电路也存在一些缺点：1. 输出电压波动较大：由于电容滤波的原理，当负载变化较大时，输出电压会有较大的波动。

2. 电容器容量较大：为了降低输出纹波，需要使用较大容量的电容器，增加了电路的体积和成本。

3. 整流效率受限：由于二极管的导通损耗和电容器的充放电损耗，整流效率相对较低。

单相桥式整流电容滤波电路在实际应用中有着广泛的应用，特别是在电子设备和电力系统中。

例如，电子设备中的电源模块常常采用该电路来提供稳定的直流电源。

此外，单相桥式整流电容滤波电路还被广泛应用于电力系统中的电源变换器和电机控制器中。

单相桥式整流电容滤波电路是一种常见且有效的电子电路。

通过将交流电转换为直流电，并通过电容滤波器减小输出的纹波，该电路可以提供稳定的直流电源。

电容滤波电路原理及设计计算方法1、电容滤波电路:滤波电路利用电抗性元件对交、直流阻抗的不同，实现滤波。

电容器C对直流开路，对交流阻抗小，所以C应该并联在负载两端。

电感器L对直流阻抗小，对交流阻抗大，因此L应与负载串联。

经过滤波电路后，既可保留直流分量，又可滤掉一部分交流分量，改变了交直流成分的比例，减小了电路的脉动系数，改善了直流电压的质量。

现以单相桥式整流电容滤波电路为例来说明。

电容滤波电路如图15.06所示，在负载电阻上并联了一个滤波电容C。

图4电容滤波电路2、滤波原理：若V2处于正半周，二极管D1、D3导通，变压器次端电压V2给电容器C充电。

此时C相当于并联在V2上，所以输出波形同V2，是正弦波。

当V2到达o t=K/2时，开始下降。

先假设二极管关断，电容C 就要以指数规律向负载R L放电。

指数放电起始点的放电速率很大。

在刚过m=兀/2时，正弦曲线下降的速率很慢。

所以刚过O t=K/2时二极管仍然导通。

在超过O t=K/2后的某个点，正弦曲线下降的速率越来越快，当刚超过指数曲线起始放电速率时，二极管关断。

所以在t2到t3时刻，二极管导电，C充电，Vi=V。

按正弦规律变化；t1到t2时刻二极管关断，Vi=Vo按指数曲线下降，放电时间常数为RLC。

当放电时间常数RLC增加时，t1点要右移，t2点要左移，二极管关断时间加长，导通角减小；反之，RLC减少时，导通角增加。

显然，当RL很小，即IL很大时，电容滤波的效果不好；反之，当RL很大，即IL很小时，尽管C较小，RLC仍很大，电容滤波的效果也很好。

所以电容滤波适合输出电流较小的场合。

此外，为了进一步减小负载电压中的纹波，电感后面可再接一个电容而构成倒L型滤波电路或采用n型滤波电路，分别如图5 (a)和图5(b)所示。

(b)兀舞彼电路3、电容滤波电路参数的计算：电容滤波电路的计算比较麻烦，因为决定输出电压的因素较多。

工程上有详细的曲线可供查阅，一般常采用以下近似估算法：一种是用锯齿波近似表示，即v =42V（1 - T）；O 2 4 R L C另一种是在RLC=（3〜5）4的条件下，近似认为VO=1.2V2。

电容滤波电路电容滤波电路是一种常见的电子电路，用于滤除电源信号中的高频噪声，从而提供稳定的直流电压。

它在各种电子设备中被广泛应用，比如电源适配器、音频放大器、电子设备等等。

本文将详细介绍电容滤波电路的原理、结构和工作方式。

让我们来了解一下电容器的基本特性。

电容器是一种存储电荷的被动元件，由两个导体板和介质构成。

当电容器接入电源时，正极板会积累正电荷，负极板会积累负电荷，形成电场。

电容器的容量大小与导体板的面积、介质的介电常数以及板之间的距离有关。

当电容器充满电荷后，即达到稳定状态，电容器对直流信号是一个开路，对交流信号是一个短路。

在电容滤波电路中，电容器被串联在电源输出端和负载之间，起到滤除高频噪声的作用。

当电源输出的直流信号通过电容器时，由于电容器对直流信号是开路的，直流信号可以直接到达负载。

而高频噪声信号由于频率较高，无法通过电容器，从而被滤除。

这样就可以保证负载得到稳定的直流电压，提高电路的稳定性和可靠性。

电容滤波电路的结构相对简单，一般由电容器和负载组成。

电容器的容量选择要根据负载的功率需求和噪声的频率范围来确定。

较大的电容容量可以滤除更低频的噪声，但也会增加电路的成本和尺寸。

因此，在实际应用中需要根据具体情况进行综合考虑。

电容滤波电路的工作方式可以分为两种情况：充电和放电。

当电源开启时，电容器处于放电状态，此时电容器对直流信号是一个短路，直流信号可以直接到达负载。

同时，由于电容器是一个开路，高频噪声无法通过电容器，从而被滤除。

当电源关闭时，电容器开始充电，此时电容器对直流信号是一个开路，直流信号无法到达负载。

但是，由于电容器对交流信号是一个短路，交流信号可以通过电容器到达负载。

这样可以保证负载得到稳定的直流电压，而滤除高频噪声。

在实际应用中，电容滤波电路还可以与其他滤波电路结合使用，如电感滤波电路、滤波电容器和滤波电阻等。

这样可以进一步提高滤波效果，滤除更多的噪声信号。

电容滤波电路是一种常见且有效的滤除高频噪声的电子电路。

电路中的滤波电容有什么作用在电路设计中，滤波电容是一种常见的元件，它主要用于滤除电路中的噪声信号以及稳定电源电压。

滤波电容的作用可以从以下几个方面来说明：1. 滤波作用：滤波电容可以对电源电压的波动进行平滑处理，从而减小电压的纹波。

当电源电压存在纹波时，滤波电容可以通过吸收一部分纹波信号来达到稳定电压输出的目的。

滤波电容对于低频纹波的滤除效果较好。

2. 噪声抑制：在电路中存在各种源自电源、线路以及元器件等的噪声信号。

这些噪声信号会降低电子设备的性能，甚至引发故障。

滤波电容可以通过对噪声信号的衰减来提高电路的信噪比，从而减小噪声对电路正常工作的影响。

3. 平滑电压：滤波电容可以在电路中充当电荷储存元件的角色，当电路中发生瞬态变化时，滤波电容会通过释放或吸收电荷来稳定电压。

这对于要求电压稳定性的电路尤为重要，如射频电路、功放电路等。

4. 响应速度加快：由于滤波电容对电流的瞬时变化有一定的响应能力，因此在某些电路中，适当增加滤波电容可以提高电路的响应速度。

这在某些需要快速响应的应用中很有帮助，比如开关电源、高频信号采样等。

在实际电路中，滤波电容的选择需要考虑到电容的额定电压和容值，以及电路工作频率等因素。

选择合适的滤波电容可以提高电路性能，减小噪声干扰，实现稳定可靠的电路工作。

滤波电容常用的符号为C，单位为法拉（F）。

在电路图中，一般用并联的两条平行线代表滤波电容。

在电路设计中，需要根据实际需求合理选择滤波电容的容值和型号，以达到滤波效果最优化的目标。

总结起来，电路中的滤波电容在噪声抑制、平滑电压、滤波作用以及响应速度加快等方面发挥着重要作用。

通过合理选择和配置滤波电容，可以有效提高电路的性能和稳定性。

滤波电路电容电感计算公式滤波电路是电子电路中常见的一种电路，用于滤除输入信号中的杂波或者对输入信号进行频率选择。

在滤波电路中，电容和电感是两种常见的元件。

在设计滤波电路时，需要计算电容和电感的数值，以满足滤波器的性能要求。

本文将介绍滤波电路中电容和电感的计算公式，并且讨论它们在滤波电路中的应用。

电容的计算公式。

在滤波电路中，电容通常用于对输入信号进行滤波。

电容的数值取决于所需的截止频率和电路的阻抗。

电容的计算公式如下：C = 1 / (2 π f R)。

其中，C为电容的数值，单位为法拉德（F）；f为所需的截止频率，单位为赫兹（Hz）；R为电路的阻抗，单位为欧姆（Ω）；π为圆周率。

根据上述公式，可以得出电容的数值。

在实际设计中，需要根据具体的滤波要求和电路的特性来选择合适的电容数值。

电感的计算公式。

电感也是滤波电路中常用的元件，用于对输入信号进行滤波或者频率选择。

电感的数值取决于所需的截止频率和电路的阻抗。

电感的计算公式如下：L = R / (2 π f)。

其中，L为电感的数值，单位为亨利（H）；R为电路的阻抗，单位为欧姆（Ω）；f为所需的截止频率，单位为赫兹（Hz）；π为圆周率。

根据上述公式，可以得出电感的数值。

在实际设计中，需要根据具体的滤波要求和电路的特性来选择合适的电感数值。

电容和电感在滤波电路中的应用。

电容和电感是滤波电路中不可或缺的元件，它们可以单独使用，也可以组合在一起使用，以实现不同类型的滤波效果。

在低通滤波器中，电容和电感通常被串联使用。

电容的作用是阻止低频信号通过，而电感的作用是允许高频信号通过。

通过合理选择电容和电感的数值，可以实现对低频信号的滤波效果。

在高通滤波器中，电容和电感通常被并联使用。

电容的作用是允许高频信号通过，而电感的作用是阻止低频信号通过。

通过合理选择电容和电感的数值，可以实现对高频信号的滤波效果。

除了单独使用电容和电感外，它们还可以组合在一起使用，形成多种不同类型的滤波电路，如带通滤波器、陷波滤波器等。

滤波电路中电容的作用
在滤波电路中，电容有着至关重要的作用。

它通常被用来过滤掉交流电（AC）信号，保留直流电（DC）信号，或者对特定频率的信号进行衰减。

以下是电容在滤波电路中的一些主要作用：
1. 隔直通交：电容的隔直通交特性使得它可以将直流分量阻隔在电路的一侧，只让交流分量通过。

这对于消除电路中的直流偏置或者保留有用的交流信号非常有用。

2. 滤除杂波：由于电容的阻抗与信号频率成反比，因此对于高频信号，电容的阻抗很小，而对于低频信号，电容的阻抗很大。

利用这个特性，电容可以用来滤除电路中的杂波，提高信号的纯度。

3. 储能：在某些滤波电路中，电容被用来储存能量。

例如，在电源滤波器中，电容被用来储存电能，从而使得输出电压更加平滑。

4. 调节时间常数：在RC滤波电路中，电容与电阻一起用来构成一个时间常数，这个时间常数决定了电路的响应速度。

通过改变电容的容量，可以调节这个时间常数，从而改变电路的响应速度。

总的来说，电容在滤波电路中起着非常重要的作用，它能够有效地滤除不需要的信号，提高有用信号的质量，同时还能够储存能量，调节电路的响应速度。
