液压符号大全及说明液压系统是工程机械、船舶、航空航天等领域常见的动力传输系统，其液压符号是液压控制的重要组成部分。
液压符号是一种特殊的图形符号，用于表示液压元件、连接管路、控制元件等在液压系统中的位置、功能、工作原理和工作状态。
了解和掌握液压符号对于工程技术人员来说至关重要，因此本文将介绍液压符号的大全及说明。
一、液压符号的分类。
1. 液压元件符号，包括液压泵、液压马达、液压缸、液压阀等元件的符号表示。
2. 连接管路符号，表示液压元件之间的连接管路，包括直线管路、弯头、分流器等。
3. 控制元件符号，表示液压系统中的控制元件，如电磁阀、比例阀、溢流阀等。
二、液压符号的图形表示。
1. 液压泵的符号，液压泵的符号表示为一个三角形，箭头指向泵的出口方向，箭头上方标有"P"表示液压泵。
2. 液压缸的符号，液压缸的符号为一个矩形，上方标有"C"表示液压缸，矩形内部有一条横线表示活塞位置。
3. 液压阀的符号，液压阀的符号根据功能不同有不同的图形表示，如单向阀、溢流阀、换向阀等。
三、液压符号的说明。
1. 液压泵，液压泵是液压系统的动力源，负责向液压系统提供压力油液，其符号表示清晰明了，便于工程技术人员识别。
2. 液压缸，液压缸是液压系统中的执行元件，负责将液压能转换为机械能，推动工作部件做直线运动，其符号也是工程技术人员必须要熟悉的。
3. 液压阀，液压阀是液压系统中的控制元件，根据控制要求打开或关闭液压元件的通路，控制液压元件的运动和停止。
不同类型的液压阀有不同的符号表示，需要工程技术人员掌握。
四、总结。
液压符号是液压系统中非常重要的一部分，了解和掌握液压符号对于工程技术人员来说至关重要。
本文介绍了液压符号的分类、图形表示及说明，希望能够帮助工程技术人员更好地理解和应用液压符号，提高工作效率和工作质量。
在工程实践中，液压符号的正确应用可以帮助工程技术人员更准确地理解和分析液压系统的工作原理和工作状态，为系统的设计、维护和故障排除提供重要的参考依据。
液压元件符号及其基本知识详解液压元件符号及其基本知识详解1. 引言液压元件在工程领域中起着至关重要的作用。
液压系统可以通过流体力传递来控制机械运动，液压元件则是构成液压系统的核心部分。
对于任何想要深入了解液压技术的人来说，理解液压元件符号的意义以及它们的基本知识是至关重要的。
本文将全面评估液压元件符号，并按照从简到繁、由浅入深的方式来详细讨论液压元件的基本知识。
2. 液压元件符号的重要性液压元件符号是一种特殊的图形表示方法，用于标识液压元件的种类、功能和结构。
它的设计可以精确地描述一个液压元件的重要参数，如流量、压力、温度等。
具备正确理解和使用液压元件符号的能力可以帮助工程师准确选择和设计液压元件，确保液压系统的性能和安全。
3. 基本的液压元件符号在液压技术中，常见的液压元件主要包括液压泵、阀门、执行器和控制元件等。
下面将介绍一些常见液压元件的符号和功能：3.1 液压泵（P）液压泵是液压系统中的动力源，它能够产生高压流体。
液压泵的符号通常由一个大写字母P表示。
液压泵的功能是将机械能转化为液压能，实现流体的压力增加。
3.2 阀门（V）阀门是液压系统中流体控制的关键元件。
不同的阀门可以实现不同的控制功能，如流量控制、压力控制和方向控制等。
液压阀门的符号通常由一个大写字母V表示。
3.3 执行器（C）执行器是液压系统中用于实现机械运动的装置。
液压缸是常见的执行器类型，它能够将液压能转化为机械能，实现线性或旋转运动。
液压执行器的符号通常由一个大写字母C表示。
3.4 控制元件（K）控制元件是用于控制液压系统的工作方式和参数的元件。
常见的控制元件包括压力控制阀、流量控制阀和方向控制阀等。
液压控制元件的符号通常由一个大写字母K表示。
4. 液压元件符号的进阶知识除了基本的液压元件符号外，液压技术还涉及到一些进阶的符号和知识，如插装元件和逻辑元件等。
4.1 插装元件插装元件是指能够直接插入液压管路中的元件，通常用于实现局部控制和紧凑设计。
挖掘机液压系统元件结构、职能符号、功用说明篇一：《挖掘机液压系统元件：神奇的力量源泉》嘿，你知道挖掘机吗？那可是工地上超级厉害的大家伙呢！今天我想和大家聊聊挖掘机里特别重要的东西——液压系统元件。
我爸爸就是开挖掘机的，我经常去工地看他工作。
那挖掘机的大手臂一伸一缩，大铲子一挖一放，可带劲了。
爸爸告诉我，这都得靠液压系统元件。
先说说液压泵吧。
液压泵就像是一个超级大力士，它的职能符号有点像一个小圆圈旁边带着箭头。
这个大力士的功用可大啦。
它就像心脏一样，把液压油不停地泵出去，让整个液压系统都能“活”起来。
你想啊，如果人的心脏不跳动了，人就没法活动了。
挖掘机要是没有液压泵不停地泵油，那大手臂就像断了胳膊一样，根本动不了。
我就问爸爸：“爸爸，液压泵要是累了不想工作了可咋办呀？”爸爸笑着说：“那可不行，不过只要好好保养它，它就会一直好好工作的。
”还有液压缸呢。
液压缸的结构可有趣了。
它长长的，就像一个大柱子。
它的职能符号就像两个小方块中间有个大箭头。
液压缸的功用就像是挖掘机的肌肉。
当液压油进入液压缸的时候，它就会伸缩。
这就好比我们人的肌肉收缩和舒张一样。
有一次，我看到爸爸操作挖掘机去挖一个大坑，那液压缸一伸，大铲子就深深插进土里，我在旁边大喊：“哇，这液压缸好厉害啊，像个大力水手的手臂！”旁边的叔叔也笑着说：“是啊，这可是挖掘机干活的重要帮手呢。
”再来说说液压阀吧。
液压阀的种类可多了，就像一群小伙伴，每个小伙伴都有自己的任务。
它的职能符号各种各样，有的像小迷宫一样。
液压阀就像是交通警察，控制着液压油的流向。
如果没有液压阀，液压油就会像一群乱跑的小蚂蚁，不知道该往哪里去。
我想象着液压油在管道里乱撞的样子，就忍不住笑了起来。
我对爸爸说：“爸爸，要是液压油乱跑，那挖掘机不就乱套啦？”爸爸摸摸我的头说：“对呀，所以液压阀很重要呢。
”在工地上，我还看到过维修师傅在检查液压系统元件。
师傅拿着工具，这儿敲敲，那儿看看。
我好奇地问：“叔叔，这些元件坏了是不是就很难修呀？”叔叔说：“小娃娃，这些元件可精密了，不过只要找到问题，也能修好。

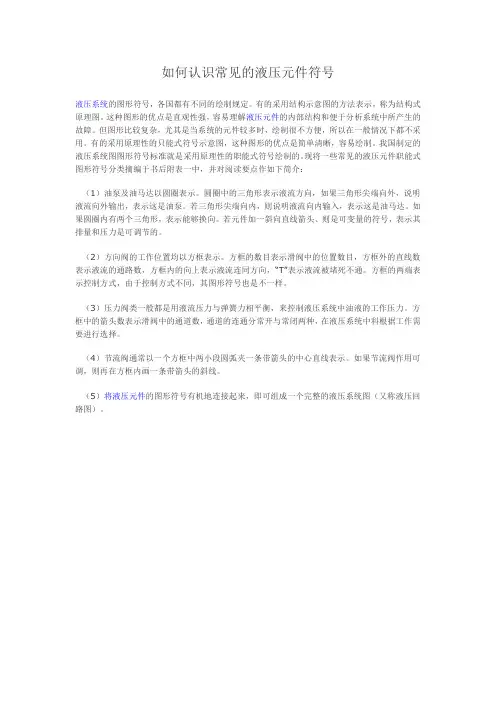

如何认识常见的液压元件符号液压系统的图形符号，各国都有不同的绘制规定。
有的采用结构示意图的方法表示，称为结构式原理图。
这种图形的优点是直观性强，容易理解液压元件的内部结构和便于分析系统中所产生的故障。
但图形比较复杂，尤其是当系统的元件较多时，绘制很不方便，所以在一般情况下都不采用。
有的采用原理性的只能式符号示意图，这种图形的优点是简单清晰，容易绘制。
我国制定的液压系统图图形符号标准就是采用原理性的职能式符号绘制的。
现将一些常见的液压元件职能式图形符号分类摘编于书后附表一中，并对阅读要点作如下简介：（1）油泵及油马达以圆圈表示。
圆圈中的三角形表示液流方向，如果三角形尖端向外，说明液流向外输出，表示这是油泵。
若三角形尖端向内，则说明液流向内输入，表示这是油马达。
如果圆圈内有两个三角形，表示能够换向。
若元件加一斜向直线箭头、则是可变量的符号，表示其排量和压力是可调节的。
（2）方向阀的工作位置均以方框表示。
方框的数目表示滑阀中的位置数目，方框外的直线数表示液流的通路数，方框内的向上表示液流连同方向，“T”表示液流被堵死不通。
方框的两端表示控制方式，由于控制方式不同，其图形符号也是不一样。
（3）压力阀类一般都是用液流压力与弹簧力相平衡，来控制液压系统中油液的工作压力。
方框中的箭头数表示滑阀中的通道数，通道的连通分常开与常闭两种，在液压系统中科根据工作需要进行选择。
（4）节流阀通常以一个方框中两小段圆弧夹一条带箭头的中心直线表示。
如果节流阀作用可调，则再在方框内画一条带箭头的斜线。
（5）将液压元件的图形符号有机地连接起来，即可组成一个完整的液压系统图（又称液压回路图）。
液压元件16个基本符号液压元件是液压技术中最重要的元素，其主要用于延长机械设备动力有效传递的作用。
它能够有效利用压力，来控制、调节和可调节机械系统的动作或变化，是液压系统的枢纽。
液压元件的基本符号是液压技术中的基本元素，其中涉及到压力传感器、液位计、电磁换向阀、单向阀、双向阀、液压控制阀和液压马达等。
本文将介绍液压元件16个基本符号，以便更加全面了解液压系统。
（正文）1、压力传感器（P）：压力传感器是液压元件中最重要的部分，它能够测量压力，并根据压力变化控制其他系统的动作。
它可以指示所要求的压力值达到或超过设定值，从而达到自动调节的效果。
2、液位计（L）：液位计也称为液位表，它通过测量液体的高度，来指示液体的位置和容量。
它可以用来控制液体的流动，防止液体过量或过少。
3、电磁换向阀（C）：电磁换向阀是液压技术中使用最广泛的元件之一，它能够根据不同的电流变化，切换液压活塞的工作状态。
4、单向阀（O）：单向阀是一种机械设备，它能够从一个端口向另一个端口引导流体，而且单向阀也可以防止发生回流。
5、双向阀（M）：双向阀是一种可以控制液体从一个端口进入另一个端口的元件，它可以控制所有类型的流体，同时也可以防止发生回流。
6、液压控制阀（X）：液压控制阀的功能是控制液压活塞的工作，它可以控制压力的大小，并可以持续或暂停活塞的工作。
7、液压马达（V）：液压马达是液压系统中使用最多的元件之一，它可以用来驱动机械设备，实现连续或间歇的动作。
8、液压油箱（T）：液压油箱是一种容器，它用来存储液压油，确保液压系统充足的润滑剂，保证机械设备的正常工作。
9、液压泵（P）：液压泵是液压系统中最重要的部分，它的作用是将液压油从低压到高压后，增加系统的压力，从而实现系统的运动和动作。
10、单向阀组件（S）：单向阀组件是一种由几个单向阀构成的元件，它可以实现多种连接方式。
装有单向阀组件的液压系统可以更精准地控制活塞的运动。
11、取力器（T）：取力器是一种可以调节压力的装置，它能够将液压油从一个低压区转移到另一个高压区，从而增加液压活塞的推动力。

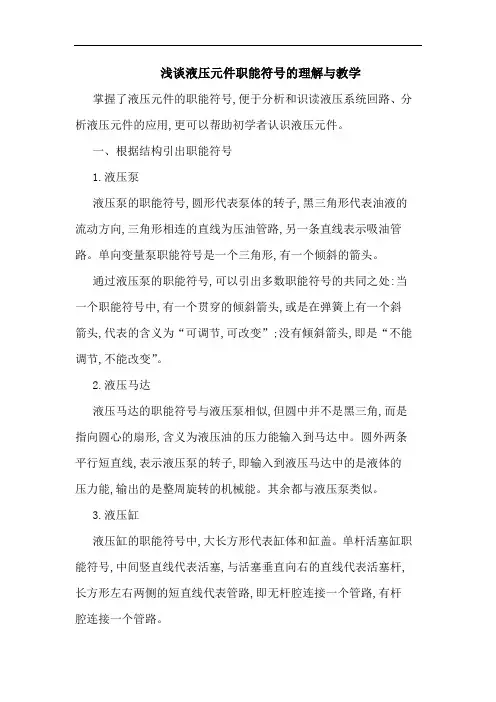

浅谈液压元件职能符号的理解与教学掌握了液压元件的职能符号,便于分析和识读液压系统回路、分析液压元件的应用,更可以帮助初学者认识液压元件。
一、根据结构引出职能符号1.液压泵液压泵的职能符号,圆形代表泵体的转子,黑三角形代表油液的流动方向,三角形相连的直线为压油管路,另一条直线表示吸油管路。
单向变量泵职能符号是一个三角形,有一个倾斜的箭头。
通过液压泵的职能符号,可以引出多数职能符号的共同之处:当一个职能符号中,有一个贯穿的倾斜箭头,或是在弹簧上有一个斜箭头,代表的含义为“可调节,可改变”;没有倾斜箭头,即是“不能调节,不能改变”。
2.液压马达液压马达的职能符号与液压泵相似,但圆中并不是黑三角,而是指向圆心的扇形,含义为液压油的压力能输入到马达中。
圆外两条平行短直线,表示液压泵的转子,即输入到液压马达中的是液体的压力能,输出的是整周旋转的机械能。
其余都与液压泵类似。
3.液压缸液压缸的职能符号中,大长方形代表缸体和缸盖。
单杆活塞缸职能符号,中间竖直线代表活塞,与活塞垂直向右的直线代表活塞杆,长方形左右两侧的短直线代表管路,即无杆腔连接一个管路,有杆腔连接一个管路。
4.单向阀单向阀中两条相交倾斜短直线代表阀体内表面,圆形代表阀芯,弹簧在圆形另外一侧省略未画。
阀体内表面一侧和未画弹簧一侧,各有一条直线,分别代表进油口和出油口。
液控单向阀在普通单向阀的基础上,多了一个正方形代表阀体,进油口一侧与进油管路平行,画一条与正方形相连的虚线代表控油管路。
5.调速阀调速阀由定差减压阀与节流阀串联,所以在普通节流阀的基础上加上减压阀的长方体阀体和代表常开的流动方向箭头。
二、根据原理记忆符号1.节流阀节流阀的职能符号,长直线代表正常管道,两条向内弯曲的圆弧,好比是被勒紧了一样,使通流的面积改变了,从而改变了流速。
若有一个箭头贯穿了两个圆弧,就说明这个勒紧的地方大小是可以调节的,即流速可以调节。
2.溢流阀溢流阀的职能符号中,正方形是阀体,一侧为进油管路,与油箱相连的另一侧为出油管路。

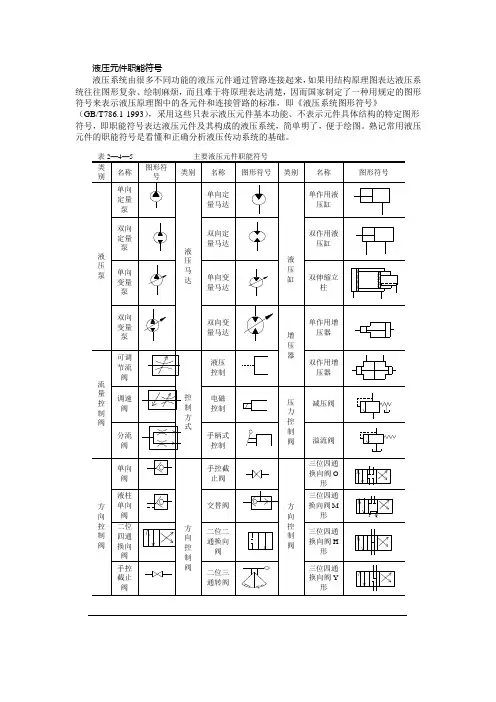

常用液压图形符号（1）液压泵、液压马达和液压缸名称符号说明名称符号说明液压泵液压泵一般符号双作用缸不可调单向缓冲缸详细符号单向定量液压泵单向旋转、单向流动、定排量简化符号双向定量液压泵双向旋转，双向流动，定排量可调单向缓冲缸详细符号单向变量液压泵单向旋转，单向流动，变排量简化符号双向变量液压泵双向旋转，双向流动，变排量不可调双向缓冲缸详细符号液压马达液压马达一般符号简化符号单向定量液压马达单向流动，单向旋转可调双向缓冲缸详细符号双向定量液压马达双向流动，双向旋转，定排量简化符号单向变量液压马达单向流动，单向旋转，变排量伸缩缸双向变量液压马达双向流动，双向旋转，变排量压力转换器气-液转换器单程作用摆动马达双向摆动，定角度连续作用泵-马达定量液压泵-马达单向流动，单向旋转，定排量增压器单程作用变量液压泵-马达双向流动，双向旋转，变排量，外部泄油连续作用液压整体式传动装置单向旋转，变排量泵，定排量马达蓄能器蓄能器一般符号单作用缸单活塞杆缸详细符号气体隔离式简化符号重锤式单活塞杆缸（带弹簧复位）详细符号弹簧式简化符号辅助气瓶柱塞缸气罐伸缩缸能量源液压源一般符号双作用缸单活塞杆缸详细符号气压源一般符号简化符号电动机双活塞杆缸详细符号原动机电动机除外简化符号（2）机械控制装置和控制方法名称符号说明名称符号说明机械控制件直线运动的杆箭头可省略先导压力控制方法液压先导加压控制内部压力控制旋转运动的轴箭头可省略液压先导加压控制外部压力控制定位装置液压二级先导加压控制内部压力控制，内部泄油锁定装置*为开锁的控制方法气-液先导加压控制气压外部控制，液压内部控制，外部泄油弹跳机构电-液先导加压控制液压外部控制，内部泄油机械控制方法顶杆式液压先导卸压控制内部压力控制，内部泄油可变行程控制式外部压力控制（带遥控泄放口）弹簧控制式电-液先导控制电磁铁控制、外部压力控制，外部泄油滚轮式两个方向操作先导型压力控制阀带压力调节弹簧，外部泄油，带遥控泄放口单向滚轮式仅在一个方向上操作，箭头可省略先导型比例电磁式压力控制阀先导级由比例电磁铁控制，内部泄油人力控制方法人力控制一般符号电气控制方法单作用电磁铁电气引线可省略，斜线也可向右下方按钮式双作用电磁铁拉钮式单作用可调电磁操作（比例电磁铁，力马达等）按-拉式双作用可调电磁操作（力矩马达等）手柄式旋转运动电气控制装置单向踏板式反馈控制方法反馈控制一般符号双向踏板式电反馈由电位器、差动变压器等检测位置直接压力控制方法加压或卸压控制内部机械反馈如随动阀仿形控制回路等差动控制内部压力控制控制通路夺元件内部外部压力控制控制通路在元件外部（3）压力控制阀名称符号说明名称符号说明溢流阀溢流阀一般符号或直动型溢流阀减压阀先导型比例电磁式溢流减压阀先导型溢流阀定比减压阀减压比1/3先导型电磁溢流阀（常闭）定差减压阀直动式比例溢流阀顺序阀顺序阀一般符号或睦动型顺序阀先导比例溢流阀先导型顺序阀卸荷溢流阀p2＞p1时卸荷单向顺序阀（平衡阀）双向溢流阀直动式，外部泄油卸荷阀卸荷阀一般符号或直动型卸荷阀减压阀减压阀一般符号或直动型减压阀先导型电磁卸荷阀p1＞p2先导型减压阀制动阀双溢流制动阀溢流减压阀溢流油桥制动阀（4）方向控制阀名称符号说明名称符号说明单向阀单向阀详细符号换向阀二位五通液动阀简化符号（弹簧可省略）二位四通机动阀液压单向阀液控单向阀详细符号（控制压力关闭阀）三位四通电磁阀简化符号三位四通电液阀简化符号（内控外泄）详细符号（控制压力打开阀）三位六通手动阀简化符号（弹簧可省略）三位五通电磁阀双液控单向阀三位四通电液阀外控内泄（带手动应急控制装置）梭阀或门型详细符号三位四通比例阀节流型，中位正遮盖简化符号三位四通比例阀中位负遮盖换向阀二位二通电磁阀常断二位四通比例阀常通四通伺服二位三通电磁阀四通电液伺服阀二级二位三通电磁球阀带电反馈三级二位四通电磁阀（5）流量控制阀名称符号说明名称符号说明节流阀可调节流阀详细符号调速阀调速阀简化符号简化符号旁通型调速阀简化符号不可调节流阀一般符号温度补偿型调速阀简化符号单向节流阀单向调速阀简化符号双单向节流阀同步阀分流阀截止阀单向分流阀滚轮控制节流阀（减速阀）集流阀调速阀调速阀详细符号分流集流阀（6）油箱名称符号说明名称符号说明通大气式管端在液面上油箱管端在油箱底部管端在液面下带空气过滤器局部泄油或回油加压油箱或密闭油箱三条油路（7）流体调节器名称符号说明名称符号说明过滤器过滤器一般符号空气过滤器带污染指示器的过滤器温度调节器磁性过滤器冷却器冷却器一般符号带旁通阀的过滤器带冷却剂管路的冷却器双筒过滤器p1：进油p2：回油加热器一般符号（8）检测器、指示器名称符号说明名称符号说明压力检测器压力指示器流量检测器检流计（液流指示器）压力表（计）流量计电接点压力表（压力显控器）累计流量计压差控制表温度计液位计转速仪转矩仪（9）其它辅助元器件名称符号说明名称符号说明压力继电器（压力开关）详细符号压差开关一般符号传感器传感器一般符号行程开关详细符号压力传感器一般符号温度传感器联轴器联轴器一般符号放大器弹性联轴器（10）管路、管路接口和接头名称符号说明名称符号说明管路管路压力管路回油管路管路交叉管路两管路交叉不连接连接管路两管路相交连接柔性管路控制管路可表示泄油管路单向放气装置（测压接头）快换接头不带单向阀的快换接头旋转接头单通路旋转接头带单向阀的快换接头三通路旋转接头（1）液压泵、液压马达和液压缸名称符号说明名称符号说明液压泵液压泵一般符号双作用缸不可调单向缓冲缸详细符号单向定量液压泵单向旋转、单向流动、定排量简化符号双向定量液压泵双向旋转，双向流动，定排量可调单向缓冲缸详细符号单向变量液压泵单向旋转，单向流动，变排量简化符号双向变量液压泵双向旋转，双向流动，变排量不可调双向缓冲缸详细符号液压马达液压马达一般符号简化符号单向定量液压马达单向流动，单向旋转可调双向缓冲缸详细符号双向定量液压马达双向流动，双向旋转，定排量简化符号单向变量液压马达单向流动，单向旋转，变排量伸缩缸双向变量液压马达双向流动，双向旋转，变排量压力转换器气-液转换器单程作用摆动马达双向摆动，定角度连续作用泵-马达定量液压泵-马达单向流动，单向旋转，定排量增压器单程作用变量液压泵-马达双向流动，双向旋转，变排量，外部泄油连续作用液压整体式传动装置单向旋转，变排量泵，定排量马达蓄能器蓄能器一般符号单作用缸单活塞杆缸详细符号气体隔离式简化符号重锤式单活塞杆缸（带弹簧复位）详细符号弹簧式简化符号辅助气瓶柱塞缸气罐伸缩缸能量源液压源一般符号双作用缸单活塞杆缸详细符号气压源一般符号简化符号电动机双活塞杆缸详细符号原动机电动机除外简化符号（2）机械控制装置和控制方法名称符号说明名称符号说明机械控制件直线运动的杆箭头可省略先导压力控制方法液压先导加压控制内部压力控制旋转运动的轴箭头可省略液压先导加压控制外部压力控制定位装置液压二级先导加压控制内部压力控制，内部泄油锁定装置*为开锁的控制方法气-液先导加压控制气压外部控制，液压内部控制，外部泄油弹跳机构电-液先导加压控制液压外部控制，内部泄油机械控制顶杆式液压先导内部压力控制，内方法卸压控制部泄油可变行程控制式外部压力控制（带遥控泄放口）弹簧控制式电-液先导控制电磁铁控制、外部压力控制，外部泄油滚轮式两个方向操作先导型压力控制阀带压力调节弹簧，外部泄油，带遥控泄放口单向滚轮式仅在一个方向上操作，箭头可省略先导型比例电磁式压力控制阀先导级由比例电磁铁控制，内部泄油人力控制方法人力控制一般符号电气控制方法单作用电磁铁电气引线可省略，斜线也可向右下方按钮式双作用电磁铁拉钮式单作用可调电磁操作（比例电磁铁，力马达等）按-拉式双作用可调电磁操作（力矩马达等）手柄式旋转运动电气控制装置单向踏板式反馈控制方法反馈控制一般符号双向踏板式电反馈由电位器、差动变压器等检测位置直接压力控制方法加压或卸压控制内部机械反馈如随动阀仿形控制回路等差动控制内部压力控制控制通路夺元件内部外部压力控制控制通路在元件外部（3）压力控制阀名称符号说明名称符号说明溢流阀溢流阀一般符号或直动型溢流阀减压阀先导型比例电磁式溢流减压阀先导型溢流阀定比减压阀减压比1/3先导型电磁溢流阀（常闭）定差减压阀直动式比例溢流阀顺序阀顺序阀一般符号或睦动型顺序阀先导比例溢流阀先导型顺序阀卸荷溢流阀p2＞p1时卸荷单向顺序阀（平衡阀）双向溢流阀直动式，外部泄油卸荷阀卸荷阀一般符号或直动型卸荷阀减压阀减压阀一般符号或直动型减压阀先导型电磁卸荷阀p1＞p2先导型减压阀制动阀双溢流制动阀溢流减压阀溢流油桥制动阀（4）方向控制阀名称符号说明名称符号说明单向阀单向阀详细符号换向阀二位五通液动阀简化符号（弹簧可省略）二位四通机动阀液压单向阀液控单向阀详细符号（控制压力关闭阀）三位四通电磁阀简化符号三位四通电液阀简化符号（内控外泄）详细符号（控制压力打开阀）三位六通手动阀简化符号（弹簧可省略）三位五通电磁阀双液控单向阀三位四通电液阀外控内泄（带手动应急控制装置）梭阀或门型详细符号三位四通比例阀节流型，中位正遮盖简化符号三位四通比例阀中位负遮盖换向阀二位二通电磁阀常断二位四通比例阀常通四通伺服二位三通电磁阀四通电液伺服阀二级二位三通电磁球阀带电反馈三级二位四通电磁阀（5）流量控制阀名称符号说明名称符号说明节流阀可调节流阀详细符号调速阀调速阀简化符号简化符号旁通型调速阀简化符号不可调节流阀一般符号温度补偿型调速阀简化符号单向节流阀单向调速阀简化符号双单向节流阀同步阀分流阀截止阀单向分流阀滚轮控制节流阀（减速阀）集流阀调速阀调速阀详细符号分流集流阀（6）油箱名称符号说明名称符号说明通大气式管端在液面上油箱管端在油箱底部管端在液面下带空气过滤器局部泄油或回油加压油箱或密闭油箱三条油路（7）流体调节器名称符号说明名称符号说明过滤器过滤器一般符号空气过滤器带污染指示器的过滤器温度调节器磁性过滤器冷却器冷却器一般符号带旁通阀的过滤器带冷却剂管路的冷却器双筒过滤器p1：进油p2：回油加热器一般符号（8）检测器、指示器名称符号说明名称符号说明压力检测器压力指示器流量检测器检流计（液流指示器）压力表（计）流量计电接点压力表（压力显控器）累计流量计压差控制表温度计液位计转速仪转矩仪（9）其它辅助元器件名称符号说明名称符号说明压力继电器（压力开关）详细符号压差开关一般符号传感器传感器一般符号行程开关详细符号压力传感器一般符号温度传感器联轴器联轴器一般符号放大器弹性联轴器（10）管路、管路接口和接头名称符号说明名称符号说明管路管路压力管路回油管路管路交叉管路两管路交叉不连接连接管路两管路相交连接柔性管路控制管路可表示泄油管路单向放气装置（测压接头）快换接头不带单向阀的快换接头旋转接头单通路旋转接头带单向阀的快换接头三通路旋转接头读书的好处1、行万里路，读万卷书。

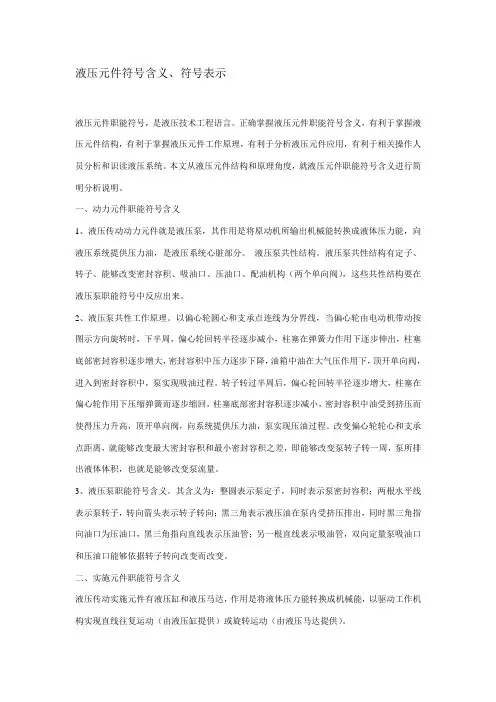

液压元件符号含义、符号表示液压元件职能符号，是液压技术工程语言。
正确掌握液压元件职能符号含义，有利于掌握液压元件结构，有利于掌握液压元件工作原理，有利于分析液压元件应用，有利于相关操作人员分析和识读液压系统。
本文从液压元件结构和原理角度，就液压元件职能符号含义进行简明分析说明。
一、动力元件职能符号含义1、液压传动动力元件就是液压泵，其作用是将原动机所输出机械能转换成液体压力能，向液压系统提供压力油，是液压系统心脏部分。
液压泵共性结构。
液压泵共性结构有定子、转子、能够改变密封容积、吸油口、压油口、配油机构（两个单向阀），这些共性结构要在液压泵职能符号中反应出来。
2、液压泵共性工作原理。
以偏心轮圆心和支承点连线为分界线，当偏心轮由电动机带动按图示方向旋转时，下半周，偏心轮回转半径逐步减小，柱塞在弹簧力作用下逐步伸出，柱塞底部密封容积逐步增大，密封容积中压力逐步下降，油箱中油在大气压作用下，顶开单向阀，进入到密封容积中，泵实现吸油过程。
转子转过半周后，偏心轮回转半径逐步增大，柱塞在偏心轮作用下压缩弹簧而逐步缩回，柱塞底部密封容积逐步减小，密封容积中油受到挤压而使得压力升高，顶开单向阀，向系统提供压力油，泵实现压油过程。
改变偏心轮轮心和支承点距离，就能够改变最大密封容积和最小密封容积之差，即能够改变泵转子转一周，泵所排出液体体积，也就是能够改变泵流量。
3、液压泵职能符号含义。
其含义为：整圆表示泵定子，同时表示泵密封容积；两根水平线表示泵转子，转向箭头表示转子转向；黑三角表示液压油在泵内受挤压排出，同时黑三角指向油口为压油口，黑三角指向直线表示压油管；另一根直线表示吸油管，双向定量泵吸油口和压油口能够依据转子转向改变而改变。
二、实施元件职能符号含义液压传动实施元件有液压缸和液压马达，作用是将液体压力能转换成机械能，以驱动工作机构实现直线往复运动（由液压缸提供）或旋转运动（由液压马达提供）。
1、液压缸职能符号含义活塞杆液压缸，其职能符号含义为：外长方形表示缸体和端盖（闷盖和透盖），同时表示缸体固定、活塞（中间竖线）和活塞杆（中间横线）作直线往复运动，还表示缸内容积是密封，长方形外两根短线表示双作用缸两根工作油管；活塞杆固定、缸体运动单活塞杆液压缸；缸体固定、活塞和活塞杆运动双活塞杆液压缸；单作用柱塞缸，其职能符号含义为：外长方形表示缸体和端盖（闷盖和透盖），同时表示缸体固定、柱塞作直线运动，还表示缸内容积是密封，柱塞和缸体内壁没有直接接触，长方形外一根短线表示单作用缸一根工作油管，内长方形表示柱塞，同时表示柱塞只能伸出，柱塞缸假如要实现往复运动，则必需将两个柱塞缸组合起来，摆动缸职能符号，其含义为：半圆表示限定旋转角度摆动缸缸体和端盖，同时表示摆动缸中容积也是密封，指向半圆里面两个黑三角对应两根短线表示摆动缸两个工作油管，说明摆动缸也是双作用缸，输入是液压能，输出是机械能，带双向箭头两根水平线表示摆动缸作往复摆动。
液压符号大全及说明液压系统是一种利用流体传递能量的工程系统，广泛应用于工业生产、民用设备、农业机械等领域。
在液压系统中，液压符号是一种用于表示液压元件和液压系统功能的图形符号。
通过学习和理解液压符号，人们可以更好地理解液压系统的工作原理和结构，进而进行设计、维护和故障排除。
下面将详细介绍液压系统中常用的液压符号及其说明，以便大家更好地掌握液压技术。
一、液压元件符号及说明1. 液压泵液压泵是液压系统中用于提供压力和流量的元件。
常见的液压泵有齿轮泵、叶片泵、柱塞泵等。
液压泵在液压符号中的表示为一个三角形，三角形上方会标注泵的类型，如"G"表示齿轮泵，"V"表示叶片泵，"P"表示柱塞泵。
2. 液压阀液压阀是用于控制液压系统中压力、流量和方向的元件。
常见的液压阀有安全阀、溢流阀、换向阀等。
在液压符号中，液压阀一般用矩形或菱形表示，不同的阀有不同的图形，同时在图形的中间还会标注阀的功能和工作方式。
3. 液压缸液压缸是液压系统中用于实现线性运动的元件，广泛应用于各类机械设备中。
在液压符号中，液压缸一般用长方形表示，图形中还会标注缸的行程、有效面积等参数。
4. 油箱油箱是液压系统中存储液压油并冷却的元件，也是液压系统中压力油液的储存和分配中心。
在液压符号中，油箱一般用一个长方形表示，标明其位置和容积。
5. 油液过滤器油液过滤器是液压系统中用于过滤液压油，保持油液的洁净的元件。
在液压符号中，油液过滤器一般用一个带箭头的图形表示，箭头指向油液的流向，并在旁边标注过滤器的滤孔大小和过滤精度。
6. 压力表压力表是用于测量液压系统中压力的元件。
在液压符号中，压力表一般用一个T形的图形表示，图形中标注了表的类型和测量范围。
7. 油液加热器油液加热器是用于提高液压油温度的元件，一般用于寒冷地区或需要高温工作的场合。
在液压符号中，油液加热器一般用一个波浪形的图形表示，同时标明加热器的功率和加热方式。
液压职能符号是用于表示液压系统中的各个元件及其功能的符号，也称为液压原理图符号或液压图形符号。
它们是用图示符号来代替文字说明，使得液压系统的原理更加直观、易于理解。
以下是一些常见的液压职能符号：
泵：表示液压泵，通常用箭头表示泵的旋转方向。
阀：表示液压阀，如溢流阀、减压阀、换向阀等。
管路：表示液压管路，通常用直线表示，箭头表示液体的流动方向。
管道连接器：表示管道连接器，用于连接管路。
过滤器：表示液压过滤器，用于过滤液压油中的杂质。
压力表：表示压力表，用于测量液压系统的压力。
油箱：表示液压油箱，用于储存液压油。
执行器：表示液压缸或液压马达等执行元件。
接头：表示各种接头，用于连接管路或元件。
这些符号可以根据需要进行组合，以表示整个液压系统的原理和工作流程。
通过这些符号，可以方便地了解液压系统的组成、工作原理和各个元件的作用。
液压元件符号的含义、符号的表示液压元件的职能符号，是液压技术的工程语言。
准确掌握液压元件职能符号的含义，有利于掌握液压元件的结构，有利于掌握液压元件的工作原理，有利于分析液压元件的应用，有利于相关操作人员分析和识读液压系统。
本文从液压元件的结构和原理的角度，就液压元件职能符号的含义进行简要的分析说明。
一、动力元件的职能符号的含义1、液压传动的动力元件就是液压泵，其作用是将原动机所输出的机械能转换成液体的压力能，向液压系统提供压力油，是液压系统的心脏部分。
液压泵的共性结构。
液压泵的共性结构有定子、转子、可以变化的密封容积、吸油口、压油口、配油机构（两个单向阀），这些共性结构要在液压泵的职能符号中反映出来。
2、液压泵的共性工作原理。
以偏心轮的圆心与支承点的连线为分界线，当偏心轮由电动机带动按图示方向旋转时，下半周，偏心轮的回转半径逐渐减小，柱塞在弹簧力的作用下逐渐伸出，柱塞底部的密封容积逐渐增大，密封容积中的压力逐渐下降，油箱中的油在大气压的作用下，顶开单向阀，进入到密封容积中，泵实现吸油过程。
转子转过半周后，偏心轮的回转半径逐渐增大，柱塞在偏心轮的作用下压缩弹簧而逐渐缩回，柱塞底部的密封容积逐渐减小，密封容积中的油受到挤压而使得压力升高，顶开单向阀，向系统提供压力油，泵实现压油过程。
改变偏心轮的轮心与支承点的距离，就可以改变最大密封容积与最小密封容积之差，即可以改变泵的转子转一周，泵所排出的液体体积，也就是可以改变泵的流量。
3、液压泵职能符号的含义。
其含义为：整圆表示泵的定子，同时表示泵的密封容积；两根水平线表示泵的转子，转向箭头表示转子的转向；黑三角表示液压油在泵内受挤压排出，同时黑三角指向的油口为压油口，黑三角指向的直线表示压油管；另一根直线表示吸油管，双向定量泵的吸油口和压油口可以根据转子的转向变化而变化。
二、执行元件的职能符号的含义液压传动的执行元件有液压缸和液压马达，作用是将液体的压力能转换成机械能，以驱动工作机构实现直线往复运动（由液压缸提供）或旋转运动（由液压马达提供）。
液压元件符号的含义、符号的表示液压元件的职能符号,就是液压技术的工程语言。
准确掌握液压元件职能符号的含义,有利于掌握液压元件的结构,有利于掌握液压元件的工作原理,有利于分析液压元件的应用,有利于相关操作人员分析与识读液压系统。
本文从液压元件的结构与原理的角度,就液压元件职能符号的含义进行简要的分析说明。
一、动力元件的职能符号的含义1、液压传动的动力元件就就是液压泵,其作用就是将原动机所输出的机械能转换成液体的压力能,向液压系统提供压力油,就是液压系统的心脏部分。
液压泵的共性结构。
液压泵的共性结构有定子、转子、可以变化的密封容积、吸油口、压油口、配油机构(两个单向阀),这些共性结构要在液压泵的职能符号中反映出来。
2、液压泵的共性工作原理。
以偏心轮的圆心与支承点的连线为分界线,当偏心轮由电动机带动按图示方向旋转时,下半周,偏心轮的回转半径逐渐减小,柱塞在弹簧力的作用下逐渐伸出,柱塞底部的密封容积逐渐增大,密封容积中的压力逐渐下降,油箱中的油在大气压的作用下,顶开单向阀,进入到密封容积中,泵实现吸油过程。
转子转过半周后,偏心轮的回转半径逐渐增大,柱塞在偏心轮的作用下压缩弹簧而逐渐缩回,柱塞底部的密封容积逐渐减小,密封容积中的油受到挤压而使得压力升高,顶开单向阀,向系统提供压力油,泵实现压油过程。
改变偏心轮的轮心与支承点的距离,就可以改变最大密封容积与最小密封容积之差,即可以改变泵的转子转一周,泵所排出的液体体积,也就就是可以改变泵的流量。
3、液压泵职能符号的含义。
其含义为:整圆表示泵的定子,同时表示泵的密封容积;两根水平线表示泵的转子,转向箭头表示转子的转向;黑三角表示液压油在泵内受挤压排出,同时黑三角指向的油口为压油口,黑三角指向的直线表示压油管;另一根直线表示吸油管,双向定量泵的吸油口与压油口可以根据转子的转向变化而变化。
二、执行元件的职能符号的含义液压传动的执行元件有液压缸与液压马达,作用就是将液体的压力能转换成机械能,以驱动工作机构实现直线往复运动(由液压缸提供)或旋转运动(由液压马达提供)。
INTELLIGENCE 科 技 天 地
78
常用液压元件职能符号的
对比分析记忆法
河南省鹤壁市技工学校 马顺喜
摘 要：本文从液压元件职能符号的组成规则（即起源）的角度谈起，通过对溢流阀、减压阀和顺序阀等三种常见液压元件的职能符号进行对比分析，归纳总结出
一种液压元件职能符号的记忆方法——对比分析记忆法。
并由此推广到其它液压元
件职能符号的记忆。
关键词：常用液压元件 职能符号 对比分析 记忆法
在《机械基础》“液压传动”中，要表示液压系统的工
作原理，就要用到各种各样的液压元件职能符号。
但是由于元件众多，教材因篇幅所限又未介绍职能符号的组成规则，故很难记忆。
尤其是溢流阀、减压阀、顺序阀等三种常用压力控制阀的职能符号，因其图形符号非常相似，所以极易混淆。
本人在长期的教学实践中总结出一种对比分析的记忆方法，对液压元件职能符号的记忆很有帮助，现作如下介绍：
一、追根求源记符号
液压元件的职能符号看起来很难记忆，但若仔细分析就会发现，所有液压元件的职能符号都是由若干基本符号按照一定的规则组合而成的。
我们只要了解了这些符号的组成规则和来源，符号的记忆问题就会迎刃而解。
在液压传动中，国标规定的基本符号含义及其含义如下表
1。
只要理解了这些基本符号的含义，元件职能符号的记忆就不难了。
二、三种常用压力阀的对比分析
1、压力阀的功能对比分析
溢流阀：功能有二，一是溢流稳压，二是限压保护。
减压阀：起减压作用，用于降低系统某一分支油路的压力，使同一系统有两个或多个不同的压力，以满足不同执行机构的需要。
顺序阀：利用系统中的压力变化来控制油路的通、断（即当压力达到调定值时，进出油口相通，否则关闭），从而使执行元件按一定的顺序动作。
2、压力阀的阀体与弹簧
以上三种压力阀，从结构上看均存在阀体与调节弹簧，故其符号组成中均应有下列基本符号（如图1 阀体与弹簧）：
3、压力阀的进出油口连接及压力情况对比分析
（1）溢流阀：安装在液压泵出口处。
进口接系统，进口压力为系统压力；出口接油箱，压力为零（不计损失）。
（2）减压阀：安装在低压分支油路之前。
进口油压为一次压力，出口压力为二次压力，出口压力低于进口压力。
（3）顺序阀：安装在执行顺序动作的执行机构之前。
阀口打开后，进口油液压力等于出口油液压力（不计损失）。
根据它们进出油口连接及压力情况，故其职能符号组成情况如表
2。
4、压力阀控制信号来源（控制油路特点）对比分析
（1）溢流阀：控制阀口开启的压力信号来自于进口油液的压力（由进口压力控制），故其表示控制油路的虚线应由进口引出。
（2）减压阀：控制阀口开启的压力信号来自于出口油液的压力（由出口压力控制），故其表示控制油路的虚线应由出口引出。
（3）顺序阀：控制阀口开启的压力信号来自于进口油液的压力（由进口压力控制），故其表示控制油路的虚线应由
INTELLIGENCE 科 技 天 地
79
进口引出。
根据它们的控制信号来源不同，故其职能符号组成情况如表3。
5、压力阀阀口开启情况对比分析
（1）溢流阀：常态下阀口是关闭的（常闭状态）。
当进口压力达到或超过调定值时阀口开启并溢流，否则关闭。
（2）减压阀：常态下阀口是打开的（常开状态）。
当出口压力达到或超过调定值时进行节流减压，阀口的开启量随出口压力而变化。
（3）顺序阀：常态下阀口是关闭的（常闭状态）。
当进口压力达到调定值时，阀口打开，使进出油口连同。
根据它们阀口开启情况不同，其职能符号组成情况如表4。
6、泄油情况对比分析
（1）溢流阀：因其出口接油箱，故其泄油口可与出口合并，不需要单独泄油口，为内泄式。
（2）减压阀：因出口接低压执行机构，有压力，故泄油不能与之混合，需要单独泄油口，为外泄式。
（3）顺序阀：因出口接执行机构，故泄油不能与之混合，需要单独泄油口，为外泄式。
根据其泄油情况不同，其职能符号组成情况如表5。
7、列表总结
通过以上对比分析可以看出，看似难记的职能符号，只要我们掌握了它们的组成规则，就不难记忆了。
而且由于解了符号的组成规则（即来源），记忆时也不易产生混淆。
在教学过程中教师可结合教材及作业，让学生现对三种压力阀进行对比分析，然后再由教师进行列表总结，会收到很好的效果。
总结情况见表6。
三、应用推广
既然压力阀的职能符号可以做上述对比分析，相应的其它元件的职能符号也可做相应的对比分析。
如流量阀中的节流阀、调速阀的职能符号对比分析，动力元件中的各种液压泵的职能符号对比分析等。
至于执行元件液压缸和方向控制元件中的换向阀、单向阀的职能符号，则更具有相形意义，也不难进行对比分析。
学生只要掌握了这种对比分析的方法，再难记忆的液压元件职能符号也会迎刃而解，而且对液压元件的功能、结构等的理解还会有很大的帮助。
