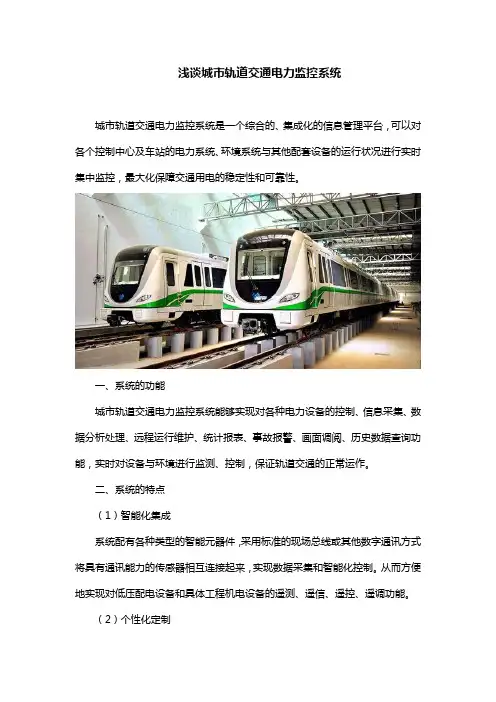

浅谈城市轨道交通电力监控系统
城市轨道交通电力监控系统是一个综合的、集成化的信息管理平台，可以对各个控制中心及车站的电力系统、环境系统与其他配套设备的运行状况进行实时集中监控，最大化保障交通用电的稳定性和可靠性。
一、系统的功能
城市轨道交通电力监控系统能够实现对各种电力设备的控制、信息采集、数据分析处理、远程运行维护、统计报表、事故报警、画面调阅、历史数据查询功能，实时对设备与环境进行监测、控制，保证轨道交通的正常运作。
二、系统的特点
（1）智能化集成
系统配有各种类型的智能元器件，采用标准的现场总线或其他数字通讯方式将具有通讯能力的传感器相互连接起来，实现数据采集和智能化控制。
从而方便地实现对低压配电设备和具体工程机电设备的遥测、遥信、遥控、遥调功能。
（2）个性化定制
通过平台软件实现整个工程系统的智能化管理，可根据不同用户的需求来定制解决方案。
（3）通信协议兼容性
系统基于国际标准网络传输技术和网络协议设计，本系统可接入其他厂家的传感器或第三方公司的管理系统，具备很高的兼容性。
城市轨道交通电力监控系统可以对交通供电设备及其运行环境进行监控和数据采集，打造供电系统的自动化管理。

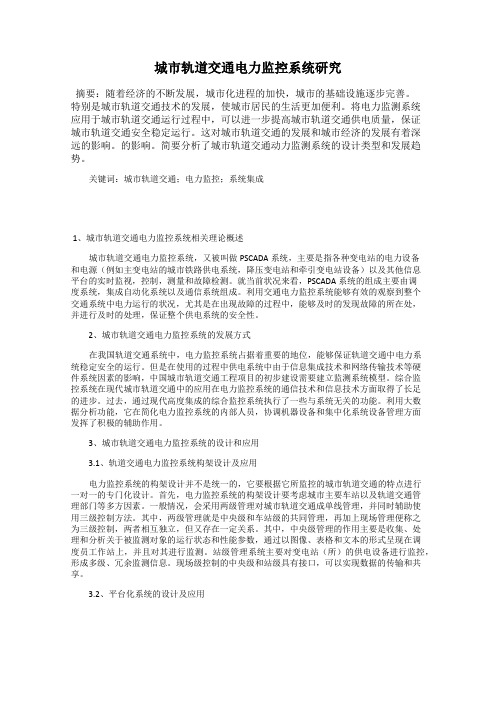

城市轨道交通电力监控系统研究摘要：随着经济的不断发展，城市化进程的加快，城市的基础设施逐步完善。
特别是城市轨道交通技术的发展，使城市居民的生活更加便利。
将电力监测系统应用于城市轨道交通运行过程中，可以进一步提高城市轨道交通供电质量，保证城市轨道交通安全稳定运行。
这对城市轨道交通的发展和城市经济的发展有着深远的影响。
的影响。
简要分析了城市轨道交通动力监测系统的设计类型和发展趋势。
关键词：城市轨道交通；电力监控；系统集成1、城市轨道交通电力监控系统相关理论概述城市轨道交通电力监控系统，又被叫做PSCADA系统，主要是指各种变电站的电力设备和电源（例如主变电站的城市铁路供电系统，降压变电站和牵引变电站设备）以及其他信息平台的实时监视，控制，测量和故障检测。
就当前状况来看，PSCADA系统的组成主要由调度系统，集成自动化系统以及通信系统组成。
利用交通电力监控系统能够有效的观察到整个交通系统中电力运行的状况，尤其是在出现故障的过程中，能够及时的发现故障的所在处，并进行及时的处理，保证整个供电系统的安全性。
2、城市轨道交通电力监控系统的发展方式在我国轨道交通系统中，电力监控系统占据着重要的地位，能够保证轨道交通中电力系统稳定安全的运行。
但是在使用的过程中供电系统中由于信息集成技术和网络传输技术等硬件系统因素的影响，中国城市轨道交通工程项目的初步建设需要建立监测系统模型。
综合监控系统在现代城市轨道交通中的应用在电力监控系统的通信技术和信息技术方面取得了长足的进步。
过去，通过现代高度集成的综合监控系统执行了一些与系统无关的功能。
利用大数据分析功能，它在简化电力监控系统的内部人员，协调机器设备和集中化系统设备管理方面发挥了积极的辅助作用。
3、城市轨道交通电力监控系统的设计和应用3.1、轨道交通电力监控系统构架设计及应用电力监控系统的构架设计并不是统一的，它要根据它所监控的城市轨道交通的特点进行一对一的专门化设计。
城市轨道交通电力监控系统的设计及发展1. 引言1.1 城市轨道交通电力监控系统的设计及发展随着城市轨道交通的快速发展，电力监控系统在其中扮演着至关重要的角色。
城市轨道交通电力监控系统是指采用现代信息技术手段对城市轨道交通电力设备进行实时监测、数据分析和故障诊断的系统。
它的设计和发展直接关系到城市轨道交通运营的安全、稳定和高效。
本文将对城市轨道交通电力监控系统的重要性、功能和特点、技术框架、发展趋势以及实际应用案例进行深入探讨，旨在全面了解该系统在城市轨道交通领域的作用和意义，为其设计及发展提供理论与实践的指导。
2. 正文2.1 城市轨道交通电力监控系统的重要性城市轨道交通电力监控系统的重要性在于确保城市轨道交通运行的高效性、安全性和可靠性。
随着城市轨道交通系统的发展和规模的扩大，对于电力供应系统的监控和管理要求也越来越高。
电力监控系统能够实时监测电力设备的运行状态，预测可能出现的故障和问题，并及时采取措施进行修复，从而避免因电力故障带来的交通阻塞和安全隐患。
城市轨道交通电力监控系统还能够提高能源利用率，减少能源浪费，降低城市轨道交通系统的运营成本。
通过实时监测电力设备的工作状态和运行效率，可以及时调整电力供应，达到节能减排的效果，使得城市轨道交通系统更加环保、可持续发展。
城市轨道交通电力监控系统的重要性在于保障城市轨道交通系统的正常运行，提高运行效率和安全性，降低运营成本，实现可持续发展。
这也是城市轨道交通系统发展过程中必不可少的一部分，对于城市交通运输的发展起着至关重要的作用。
2.2 城市轨道交通电力监控系统的功能和特点1. 实时监测和控制：城市轨道交通电力监控系统能够实时监测电力设备的运行状态，包括电压、电流、功率等参数，并能够根据实时数据进行调控，确保电力系统的稳定运行。
2. 故障检测与报警：系统能够及时发现电力设备的故障，并发出警报，指导运维人员进行快速处理，避免因故障造成的交通事故和运营中断。

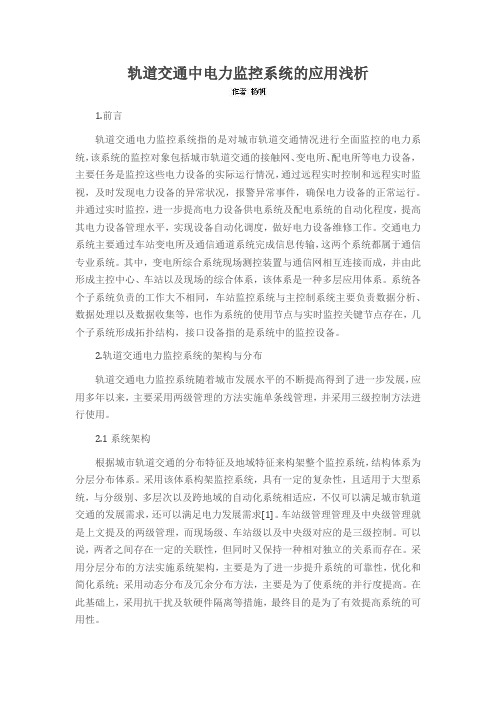

轨道交通中电力监控系统的应用浅析1.前言轨道交通电力监控系统指的是对城市轨道交通情况进行全面监控的电力系统，该系统的监控对象包括城市轨道交通的接触网、变电所、配电所等电力设备，主要任务是监控这些电力设备的实际运行情况，通过远程实时控制和远程实时监视，及时发现电力设备的异常状况，报警异常事件，确保电力设备的正常运行。
并通过实时监控，进一步提高电力设备供电系统及配电系统的自动化程度，提高其电力设备管理水平，实现设备自动化调度，做好电力设备维修工作。
交通电力系统主要通过车站变电所及通信通道系统完成信息传输，这两个系统都属于通信专业系统。
其中，变电所综合系统现场测控装置与通信网相互连接而成，并由此形成主控中心、车站以及现场的综合体系，该体系是一种多层应用体系。
系统各个子系统负责的工作大不相同，车站监控系统与主控制系统主要负责数据分析、数据处理以及数据收集等，也作为系统的使用节点与实时监控关键节点存在，几个子系统形成拓扑结构，接口设备指的是系统中的监控设备。
2.轨道交通电力监控系统的架构与分布轨道交通电力监控系统随着城市发展水平的不断提高得到了进一步发展，应用多年以来，主要采用两级管理的方法实施单条线管理，并采用三级控制方法进行使用。
2.1系统架构根据城市轨道交通的分布特征及地域特征来构架整个监控系统，结构体系为分层分布体系。
采用该体系构架监控系统，具有一定的复杂性，且适用于大型系统，与分级别、多层次以及跨地域的自动化系统相适应，不仅可以满足城市轨道交通的发展需求，还可以满足电力发展需求[1]。
车站级管理管理及中央级管理就是上文提及的两级管理，而现场级、车站级以及中央级对应的是三级控制。
可以说，两者之间存在一定的关联性，但同时又保持一种相对独立的关系而存在。
采用分层分布的方法实施系统架构，主要是为了进一步提升系统的可靠性，优化和简化系统；采用动态分布及冗余分布方法，主要是为了使系统的并行度提高。
在此基础上，采用抗干扰及软硬件隔离等措施，最终目的是为了有效提高系统的可用性。

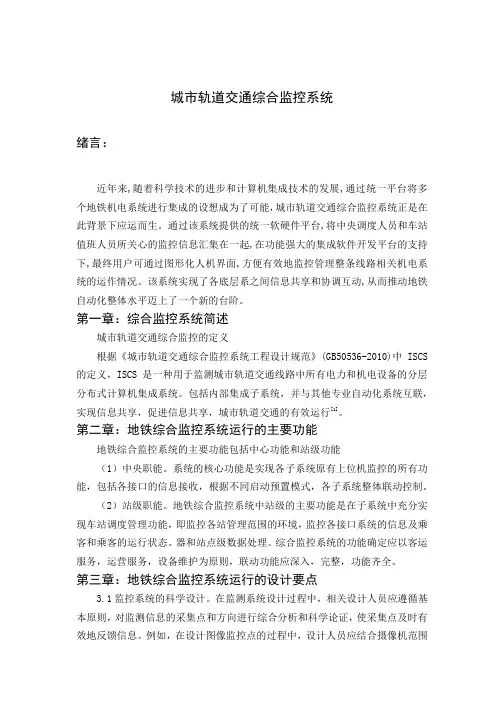

城市轨道交通综合监控系统绪言：近年来,随着科学技术的进步和计算机集成技术的发展,通过统一平台将多个地铁机电系统进行集成的设想成为了可能，城市轨道交通综合监控系统正是在此背景下应运而生。
通过该系统提供的统一软硬件平台,将中央调度人员和车站值班人员所关心的监控信息汇集在一起,在功能强大的集成软件开发平台的支持下,最终用户可通过图形化人机界面,方便有效地监控管理整条线路相关机电系统的运作情况。
该系统实现了各底层系之间信息共享和协调互动,从而推动地铁自动化整体水平迈上了一个新的台阶。
第一章：综合监控系统简述城市轨道交通综合监控的定义根据《城市轨道交通综合监控系统工程设计规范》(GB50536-2010)中ISCS 的定义，ISCS是一种用于监测城市轨道交通线路中所有电力和机电设备的分层分布式计算机集成系统。
包括内部集成子系统，并与其他专业自动化系统互联，实现信息共享，促进信息共享，城市轨道交通的有效运行[1]。
第二章：地铁综合监控系统运行的主要功能地铁综合监控系统的主要功能包括中心功能和站级功能（1）中央职能。
系统的核心功能是实现各子系统原有上位机监控的所有功能，包括各接口的信息接收，根据不同启动预置模式，各子系统整体联动控制。
（2）站级职能。
地铁综合监控系统中站级的主要功能是在子系统中充分实现车站调度管理功能，即监控各站管理范围的环境，监控各接口系统的信息及乘客和乘客的运行状态。
器和站点级数据处理。
综合监控系统的功能确定应以客运服务，运营服务，设备维护为原则，联动功能应深入，完整，功能齐全。
第三章：地铁综合监控系统运行的设计要点3.1监控系统的科学设计。
在监测系统设计过程中，相关设计人员应遵循基本原则，对监测信息的采集点和方向进行综合分析和科学论证，使采集点及时有效地反馈信息。
例如，在设计图像监控点的过程中，设计人员应结合摄像机范围有效地设置设置点，以防止监控死角，确保全方位监控，确保地铁安全运行。
再举一个例子，在设计空气质量采集信息点时，设计者不仅要在不拥挤的地方，而且要在人口稠密的地方收集全面的信息。
城市轨道交通电力综合监控系统的结构与网络通信城市轨道交通电力综合监控系统的结构与网络通信1引言目前我国城市轨道交通建设正在快速的发展，到2010年我国计划新建城市轨道交通项目总长度将近1300公里，总投资约5000亿元。
城市轨道交通系统是一种高密度、大运量的交通系统，必须保证其高度的安全性和可靠性，而电力综合监控自动化系统则为整个轨道交通的安全运行提供了基础保障。
电力综合监控系统简称SCADA 系统，它是以计算机为基础的生产过程控制与调度自动化系统，对现场的运行设备进行监视和控制，以实现数据采集、设备控制、测量、参数调节及各类信号报警等各项功能，使调度中心实时掌握各个变电所设备的运行情况，直接对设备进行操作。
电力综合监控系统早期广泛应用在铁道电气化远动系统上，如今随着城市轨道交通的迅猛发展，它走入了一个新的发展时期，并逐渐形成了具有城市轨道交通特色的电力综合监控系统，和以往的系统相比其具备以下特点：（1）具有更强大的接口通讯处理能力；（2）具有更快速准确的实时数据运算和传送功能；（3）具有单控、程控、时间控制等更灵活多样控制功能（4）具有更强大集中的数据监视平台，提供更丰富的调度管理功能。
随着计算机等通信技术的飞速发展和广泛应用，地铁电力综合监控系统网络及其通信协议正向着开放、高速、综合的网络化方向发展，采用统一的国际标准，提高所内设备的互操作性，是今后电力综合监控系统的方向，也是设计新的大型综合监控系统的出发点。
本文结合国内外城市轨道交通对电力综合监控系统的功能需求和工程实际详细分析和阐述了城市轨道交通电力综合监控系统的结构和网络通信体系，分析了IEC61850标准在城市轨道交通电力综合监控系统上的良好应用前景。
2 电力综合监控系统结构电力综合监控系统是利用计算机控制、网络、数据库、现代通信等技术将变电站所有二次设备（包括控制、信号、测量、保护、自动装置及远动装置等），经过功能组合和优化设计，对变电站执行自动监视、测量、控制和协调来提高变电站运行效率和管理水平的一种综合性的自动化系统。
谈城市轨道交通电力监控系统【摘要】随着我国经济的飞速发展，人们生活质量的提高，以及城市现代化进程的不断加快，本文提出了城市轨道交通电力监控系统分层分布总体架构、平台化的技术方案和累积性应用思路，旨在保证监控系统实时性、安全性、可实施性及应用的开放性，同时提出了以综合监控系统为基础的系统架构思路和应用框架。
【关键词】城市轨道交通；电力监控；综合监控中图分类号：c913.32 文献标识码：a 文章编号：引言由于我国国民经济和社会文明的不断发展，城市现代化、智能化的不断进步，对轨道交通的需求日趋增多，城市轨道交通电力监控系统主要是对城市轨道交通全线各类变配电所、接触网等电力设备运行情况进行分层分布远程实时监视和控制，处理供变配电系统的各种异常事故及报警事件，保障系统的正常运行，同时提升供变配电系统调度、管理及维修的自动化程度，提高供电质量，保证系统安全、可靠地运行。
1分层分布的系统架构城市轨道交通虽然在我国起步较晚，但是城市轨道交通在我国的发展还是比较成熟的，城市轨道交通电力监控系统经过多年的实践，单条线路基本上按照两级管理、三级控制方式进行使用和管理，与之相适应的监控系统架构考虑城市轨道交通的地域分布特点，监控系统采用分层分布的结构体系。
分层分布系统架构在监控系统中属于大型复杂系统的系统结构，适用于跨地域、多层次、分级别的大型自动化系统，这种结构既满足目前城市轨道交通的电力应用需求，也满足今后城市轨道交通横向规模综合和纵向应用综合的两度应用发展对支持系统的基础架构要求。
两级管理分别是中央级和车站级，三级控制分别是中央级、车站级和现场级。
它们之间既相互联系又相对独立，分层分布原则确保了层次间的相对独立性，有效分解了系统的复杂度，提升了系统的可实施性；冗余和动态分布原则极大提升了系统的并行度，结合多种软硬件隔离和抗干扰措施，软件支持 1+n 冗余调度，实现系统高可用性的终极目标。
2 系统平台化实现方案由于城市轨道交通已发展多年，根据其发展历程的实践经验可以看出，基于平台化的实时监控系统显现出强大的优势，尤其在综合监控应用模式中，软件平台成为技术方案的核心和技术精华所在。

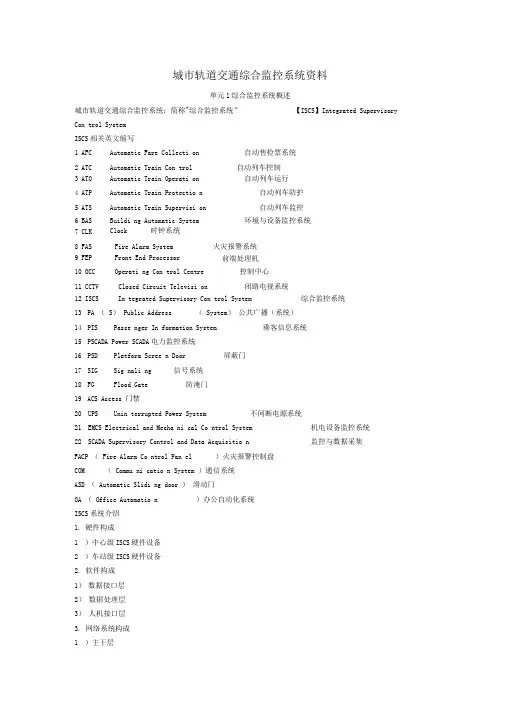

城市轨道交通综合监控系统资料单元1综合监控系统概述城市轨道交通综合监控系统：简称"综合监控系统”【ISCS】Integrated Supervisory Con trol SystemISCS相关英文缩写1 AFC Automatic Fare Collecti on 自动售检票系统2 ATC Automatic Train Con trol 自动列车控制3 ATO Automatic Train Operati on 自动列车运行4 ATP Automatic Train Protectio n 自动列车防护5 ATS Automatic Train Supervisi on 自动列车监控6 BAS Buildi ng Automatic System 环境与设备监控系统7 CLK Clock 时钟系统8 FAS Fire Alarm System 火灾报警系统9 FEP Front End Processor 前端处理机10 OCC Operati ng Con trol Centre 控制中心11 CCTV Closed Circuit Televisi on 闭路电视系统12 ISCS In tegrated Supervisory Con trol System 综合监控系统13PA （S）Public Address （System）公共广播（系统）14PIS Passe nger In formation System 乘客信息系统15PSCADA Power SCADA电力监控系统16PSD Platform Scree n Door 屏蔽门17SIG Sig nali ng 信号系统18FG Flood Gate 防淹门19ACS Access 门禁20UPS Unin terrupted Power System 不间断电源系统21EMCS Electrical and Mecha ni cal Co ntrol System 机电设备监控系统22SCADA Supervisory Control and Data Acquisitio n 监控与数据采集FACP （Fire Alarm Co ntrol Pan el ）火灾报警控制盘COM （Commu ni catio n System ）通信系统ASD （Automatic Slidi ng door ）滑动门OA （Office Automatio n ）办公自动化系统ISCS系统介绍1.硬件构成1）中心级ISCS硬件设备2）车站级ISCS硬件设备2.软件构成1）数据接口层2）数据处理层3）人机接口层3.网络系统构成1）主干层2）局域层3）现场层5.杭州地铁1号线ISCS 系统软硬件构成（9 ）电源设备控制中心应分别为综合监控系统设备和综合显示屏配置UPS 电源。
