爱登堡BT302系统控制板故障详解

爱登堡电梯故障解决方法-以人为本竭诚服务(2010-06-12 15:21:31)转载标签：杂谈爱登堡电梯故障常见故障处理方法爱登堡电梯故障是指由于电气控制系统中的元器件或者电梯的机械零件发生异常，导致电梯不能正常工作或严重影响乘坐舒适感，甚至造成人身伤害或设备事故的现象。

电梯故障及一般排除方法故障现象故障原因排除方法1、局部回路保险丝经常烧断该组件或导线碰地查出碰地点酌情处理2、某继电器绝缘垫击穿加强绝缘片绝缘或更换继电器3、主回路保险丝经常烧断（或主回路开关经常调闸）保险丝容量过小暗额定电流选用适当保险丝4、启动、制动时间设定过长或过短按电梯技术说明书调整启动、制动时间一、机械系统的故障(一)爱登堡电梯故障机械系统常见故障现象和原因有下列几类1、由于润滑不良或润滑系统故障，造成部件的转动部位严重发热磨损或抱轴，导致滚动或滑动部位的零部件毁坏。

2、由于电梯频繁使用，某些零部件发生磨损、老化，保养不到位，未能及时更换或修复已磨损的部件，造成损坏进一步的扩大，迫使电梯停机。

3、电梯运行过程中由于震动引起某些紧固螺丝松动或松脱，使某些部件尤其运动部件工作不正常造成电梯损坏。

4、由于电梯平衡系数失调，或严重超载造成轿厢大的抖动或平层准确度差，爱登堡电梯故障电梯速度失控，甚至冲顶或礅底、引起限速器--安全钳联动，电梯停机。

(二)电梯机械系统发生故障时，爱登堡电梯故障维修工应向电梯司机、管理员或乘客了解出现故障时的情况和现象。

如果电梯仍可运行，可让司机/管理员采用点动方式让电梯上、下运行，维修工通过耳听、手摸、测量等方式分析判断故障点。

(三)故障发生点确定后，按有关技术规范的要求，仔细进行拆卸、清洗、检查测量，通过检查确定造成故障的原因，并根据机件的磨损和损坏程度进行修复或更换。

(四)电梯机件经修复或更换后，投入运行前需经认真检查和调试后，才可交付使用。

二、电气控制系统的故障和修理(一)电气控制系统常见故障1、从电梯电气故障发生的范围看，爱登堡电梯故障最常见的是门机系统故障和电器组件接触不良引起的。

BT302系统故障代码产生说明
查开门限位
7 1
关门受阻不到位
超时（后门）
开门指令10秒后，未检测到
开门限位，会重复3次开关门动
作，若仍不正常则开门待修消除
内外指令。

开门按钮/呼梯指令可
继续关门。

（后门）开门指令10秒后，未检测到关门限位
信号，会重复3次开关门动作，若仍不正常则开门待
修消除内外指令。

开门按钮/呼梯指令可继续关门。

1．检查门机
构关门是否顺畅
2．检查关门
限位
B
故障等级说明：A级—此类故障系统会紧急处理并保持故障状态，进入检修状态后可恢复。

故障等级说明：B级—此类故障恢复系统即投入正常运行，仅做记录。

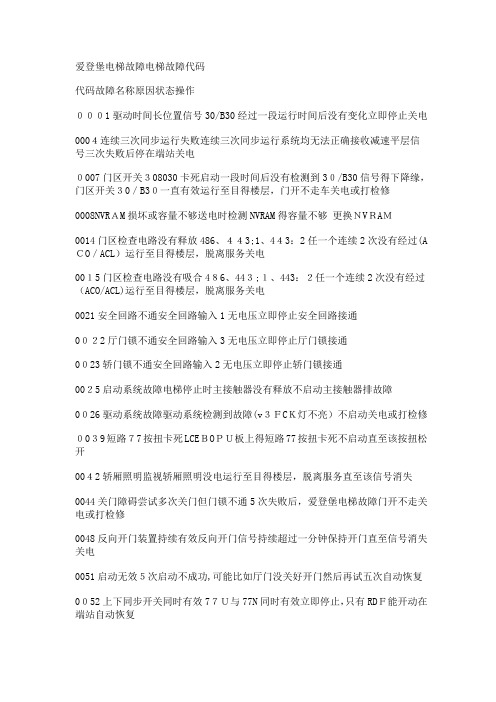

爱登堡电梯故障电梯故障代码代码故障名称原因状态操作0001驱动时间长位置信号30/B30经过一段运行时间后没有变化立即停止关电0004连续三次同步运行失败连续三次同步运行系统均无法正确接收减速平层信号三次失败后停在端站关电0007门区开关308030卡死启动一段时间后没有检测到30/B30信号的下降缘，门区开关30/B30一直有效运行至目的楼层，门开不走车关电或打检修0008NVRAM损坏或容量不够送电时检测NVRAM的容量不够更换NVRAM0014门区检查电路没有释放486.443；1.443：2任一个连续2次没有经过（ACO/ACL）运行至目的楼层，脱离服务关电0015门区检查电路没有吸合486.443；1.443：2任一个连续2次没有经过（ACO/ACL）运行至目的楼层，脱离服务关电0021安全回路不通安全回路输入1无电压立即停止安全回路接通0022厅门锁不通安全回路输入3无电压立即停止厅门锁接通0023轿门锁不通安全回路输入2无电压立即停止轿门锁接通0025启动系统故障电梯停止时主接触器没有释放不启动主接触器排故障0026驱动系统故障驱动系统检测到故障（v3FCK灯不亮）不启动关电或打检修0039短路77按扭卡死LCEBOPU板上的短路77按扭卡死不启动直至该按扭松开0042轿厢照明监视轿厢照明没电运行至目的楼层，脱离服务直至该信号消失0044关门障碍尝试多次关门但门锁不通5次失败后，爱登堡电梯故障门开不走关电或打检修0048反向开门装置持续有效反向开门信号持续超过一分钟保持开门直至信号消失关电0051启动无效5次启动不成功，可能比如厅门没关好开门然后再试五次自动恢复0052上下同步开关同时有效77U和77N同时有效立即停止，只有RDF能开动在端站自动恢复0058准备运行超时有运行要求但电梯没启动超过100秒立即停止，爱登堡电梯故障十秒后尝试运行关电或打检修0060V3F16的加速信号丢失没有收到驱动系统的加速信号运行至端站关电或打检修0071门区信号丢失经过数层61U/N时找不到30/B30信号的上升沿运行至目的楼层，不开门关电或打检修007261U信号卡死61U信号在离开门区一段时间后仍不释放运行至目的楼层，然后开至最低楼层，如仍然卡死，则脱离服务关电或打检修007361N信号卡死经过数层门区时，爱登堡电梯故障找不到61N信号的上升沿同上关电或打检修007461N信号卡死61N信号在离开门区一段时间后仍不释放同上关电或打检修007561U信号卡死经过数层门区时，爱登堡电梯故障找不到61U信号的上升沿同上关电或打检修0076门区监视第一次不释放486.443：1.443：2任一运行时没有释放（ADO/ACL）（允许）运行至目的楼层15秒后自动恢复0077开门限位故障（一直无效）开门但收不到开门信号0078轿内按扭卡死任意轿内按扭卡死超过60秒取消该扭服务，直至……..按扭恢复正常0079外呼按扭卡死任意外呼按扭卡死超过60秒取消该扭服务，爱登堡电梯故障直至……..按扭恢复正常0082门区监视第一次不吸合486.443：1.443：2任一运行时没有吸合（ADO/ACL）（允许）运行至目的楼层15秒后自动恢复0083位置丢失计算与井道信号不符运行至端站0084开门限位故障（一直有效）门关好但仍收到开门信号自动恢复0089厅门锁回路监视厅门打开（非轿厢位置）运行至目的楼层，脱离服务关电或打检修0145EBD设备损坏 EBD设备0146EBD电池损坏 EBD电池驱动故障0101驱动停止驱动系统检测到故障使电梯停止检查井道驱动故障0102马达过电流0103制动电阻制动电阻损坏爱登堡电梯故障检查制动电阻0104马达过热马达热敏0105交流供电中间直流电压过低0106V3F不好0107承重装置故障承重信号电压小于0.6V 调节承重装置0108马达/测速出错测速极性接反/轿厢平衡不良/承重不准/制动器没打开/驱动参数不对/超速0109位置丢失驱动系统位置丢失爱登堡电梯故障查下减速、平层开关0110散热器过热驱动模块的散热器过热控制过程中的驱动故障控制过程中的驱动故障0111桥板61：N在61：U之下61：U/N调换查平层开关顺序011261：U/N重叠太少查平层开关位置0113同步开关错误同步开关错误同步开关故障查同步开关0114楼层距离太短查磁铁位置0115比例错误0116测楼计数错误学习运行不成功爱登堡电梯故障重做楼层学习网络故障原因状态操作A门侧/3门侧1101输入板坏电路板损坏，接线错误或没电无法联系正常减速停层，关门不动直到再次联系上1202/2201第一块板故障电路板损坏，接线错误或没电无法联系单梯继续正常服务直到再次联系上1202/2202第二块板故障电路板损坏，接线错误或没电无法联系单梯继续正常服务直到再次联系上1203/2203第三块板故障电路板损坏，爱登堡电梯故障接线错误或没电无法联系单梯继续正常服务直到再次联系上1301/2301输出板坏电路板损坏，接线错误或没电无法联系到达目的层，开门不动直到再次联系上1401/2401第一块板故障电路板损坏，接线错误或没电无法联系继续正常服务运行信号检测通过14xx/24xx第xx块板故障电路板损坏，接线错误或没电无法联系继续正常服务运行信号检测通过1501/2501第一块板故障电路板损坏，爱登堡电梯故障接线错误或没电无法联系继续正常服务运行信号检测通过15xx/25xx第xx块板故障电路板损坏，接线错误或没电无法联系继续正常服务运行信号检测通过1601扩展板坏电路板损坏，接线错误或没电无法联系单梯继续正常服务直到再次联系上1701/2701第一块板故障电路板损坏，接线错误或没电无法联系直到再次联系上17xx/27xx第xx块板故障电路板损坏，爱登堡电梯故障接线错误或没电无法联系直到再次联系上友情提示：本资料代表个人观点，如有帮助请下载，谢谢您的浏览！。

爱登堡电梯故障电梯故障代码代码故障名称原因状态操作０００1驱动时间长位置信号30/B30经过一段运行时间后没有变化立即停止关电000４连续三次同步运行失败连续三次同步运行系统均无法正确接收减速平层信号三次失败后停在端站关电０007门区开关３08030卡死启动一段时间后没有检测到3０/B30信号得下降缘，门区开关３0／B3０一直有效运行至目得楼层，门开不走车关电或打检修0008NVRＡM损坏或容量不够送电时检测NVRAM得容量不够更换ＮVＲAＭ0014门区检查电路没有释放486、４４3;1、4４3：2任一个连续2次没有经过(A ＣO／ACL）运行至目得楼层，脱离服务关电00１5门区检查电路没有吸合4８6、44３;１、443：２任一个连续2次没有经过（ACO/ACL)运行至目得楼层，脱离服务关电0021安全回路不通安全回路输入1无电压立即停止安全回路接通0０２2厅门锁不通安全回路输入3无电压立即停止厅门锁接通0０23轿门锁不通安全回路输入2无电压立即停止轿门锁接通00２5启动系统故障电梯停止时主接触器没有释放不启动主接触器排故障0０26驱动系统故障驱动系统检测到故障(v３ＦCＫ灯不亮）不启动关电或打检修０0３9短路７7按扭卡死LCEＢOＰＵ板上得短路77按扭卡死不启动直至该按扭松开00４2轿厢照明监视轿厢照明没电运行至目得楼层，脱离服务直至该信号消失0044关门障碍尝试多次关门但门锁不通5次失败后，爱登堡电梯故障门开不走关电或打检修0048反向开门装置持续有效反向开门信号持续超过一分钟保持开门直至信号消失关电0051启动无效５次启动不成功,可能比如厅门没关好开门然后再试五次自动恢复0０52上下同步开关同时有效7７Ｕ与77N同时有效立即停止，只有RDＦ能开动在端站自动恢复０0５8准备运行超时有运行要求但电梯没启动超过10０秒立即停止,爱登堡电梯故障十秒后尝试运行关电或打检修０060V3F1６得加速信号丢失没有收到驱动系统得加速信号运行至端站关电或打检修0071门区信号丢失经过数层61U／N时找不到30/B3０信号得上升沿运行至目得楼层,不开门关电或打检修00７26１U信号卡死61U信号在离开门区一段时间后仍不释放运行至目得楼层，然后开至最低楼层，如仍然卡死，则脱离服务关电或打检修00736１N信号卡死经过数层门区时，爱登堡电梯故障找不到61N信号得上升沿同上关电或打检修00７４61N信号卡死61N信号在离开门区一段时间后仍不释放同上关电或打检修007561Ｕ信号卡死经过数层门区时，爱登堡电梯故障找不到６１U信号得上升沿同上关电或打检修007６门区监视第一次不释放４８6、4４3:1、443：2任一运行时没有释放（ADO/ＡCL）(允许)运行至目得楼层15秒后自动恢复０07７开门限位故障(一直无效)开门但收不到开门信号007８轿内按扭卡死任意轿内按扭卡死超过６０秒取消该扭服务,直至……、、按扭恢复正常0079外呼按扭卡死任意外呼按扭卡死超过6０秒取消该扭服务,爱登堡电梯故障直至……、、按扭恢复正常００8２门区监视第一次不吸合４86、44３：1、4４3：２任一运行时没有吸合（ＡＤＯ/ACL)(允许）运行至目得楼层15秒后自动恢复0083位置丢失计算与井道信号不符运行至端站０084开门限位故障（一直有效）门关好但仍收到开门信号自动恢复0089厅门锁回路监视厅门打开（非轿厢位置)运行至目得楼层,脱离服务关电或打检修0145EBD设备损坏ＥＢD设备014６EＢＤ电池损坏 EＢD电池驱动故障０１０1驱动停止驱动系统检测到故障使电梯停止检查井道驱动故障0１02马达过电流0１03制动电阻制动电阻损坏爱登堡电梯故障检查制动电阻0104马达过热马达热敏０105交流供电中间直流电压过低0106Ｖ3F不好０1０7承重装置故障承重信号电压小于０、6V 调节承重装置0108马达/测速出错测速极性接反/轿厢平衡不良/承重不准/制动器没打开／驱动参数不对/超速01０9位置丢失驱动系统位置丢失爱登堡电梯故障查下减速、平层开关０110散热器过热驱动模块得散热器过热控制过程中得驱动故障控制过程中得驱动故障0１1１桥板61：Ｎ在61：U之下61:U/N调换查平层开关顺序011２６1：Ｕ/N重叠太少查平层开关位置0１13同步开关错误同步开关错误同步开关故障查同步开关0114楼层距离太短查磁铁位置0115比例错误01１6测楼计数错误学习运行不成功爱登堡电梯故障重做楼层学习网络故障原因状态操作A门侧／３门侧1101输入板坏电路板损坏,接线错误或没电无法联系正常减速停层，关门不动直到再次联系上1２02／２２0１第一块板故障电路板损坏，接线错误或没电无法联系单梯继续正常服务直到再次联系上１2０2/２２02第二块板故障电路板损坏,接线错误或没电无法联系单梯继续正常服务直到再次联系上1203/2203第三块板故障电路板损坏,爱登堡电梯故障接线错误或没电无法联系单梯继续正常服务直到再次联系上１３０1/２301输出板坏电路板损坏，接线错误或没电无法联系到达目得层,开门不动直到再次联系上1401／24０1第一块板故障电路板损坏，接线错误或没电无法联系继续正常服务运行信号检测通过14xx/24ｘｘ第xｘ块板故障电路板损坏，接线错误或没电无法联系继续正常服务运行信号检测通过１501/2501第一块板故障电路板损坏，爱登堡电梯故障接线错误或没电无法联系继续正常服务运行信号检测通过15ｘx/2５xx第xx块板故障电路板损坏，接线错误或没电无法联系继续正常服务运行信号检测通过１601扩展板坏电路板损坏，接线错误或没电无法联系单梯继续正常服务直到再次联系上１701/27０1第一块板故障电路板损坏,接线错误或没电无法联系直到再次联系上1７xｘ/27xｘ第ｘｘ块板故障电路板损坏,爱登堡电梯故障接线错误或没电无法联系直到再次联系上ﻫ。

A1级E11 #10T NO OFF故障E12 #15B NO OFF故障E14 #97输入信号异常E21 #11输入信号异常E22 #12输入信号异常E26 规格表和数出错E27 重复故障检出A2级E31 #100R输入信号异常E32 门区感应器故障E33 变频器异常运行E35 厅轿门动作不一致E36 变频器运行故障E37 电梯逆转故障E40 零速不一致E41 电梯低速超速故障E42 软安全回路继电器NO OFF故障E43 变频器控制回路失电故障E44 #11动作超时故障E45 #12动作超时故障E46 速度低故障B1级E50 高速超速故障E51 起动速度控制异常E52 瞬时停电故障E53 运行速度偏差故障E55 中速超速故障E56 微动平层超速故障E57 微动平层运行距离异常B2级E60 电梯层高表和数出错E61 电梯同步位置出错E62 电梯层楼位置出错E63 电梯端站位置出错E64 电梯端站减速控制异常C2级E70 变频器故障报警检出E73 门区运行故障E76 电梯爬行时间异常E77 自救运行检出E级E80 电梯运行中断门锁检出E81 电梯检修状态异常E82 电梯微动平层超时故障E83 电梯安全回路故障检出E84 微动平层起动故障E85 变频器速度一致信号异常E86 电梯开门超时故障E87 电梯关门超时故障m664=m654强迫减速故障m655厅门轿门开关故障m656=m666运行中50x故障m657=667自救运行故障五. 我有一台HOPE医用电梯轿厢照明出现问题，照明继电器常吸，造成此原因主要是待梯五分钟自动关闭照明始终带电，为什么会出现这样的问题请指教。

问题原因是：是轿顶板坏了，板子上的一个光藕坏了！是HOPE的通病六. SPVF的电梯想要把自动反基站的功能取消解决办法：把P1板上的短接线J3断开。

七.GPS-III故障代码爱登堡GPS--3电梯故障查询表爱登堡GPS—3电梯在机房P1电子板上有两个开关MON1和MON0，只要旋转这两个开关到不同位置，通过显示出来的字母，在对照相应的中文说明，就可以弄清楚电梯的故障部位和发生故障的时间和次数了。

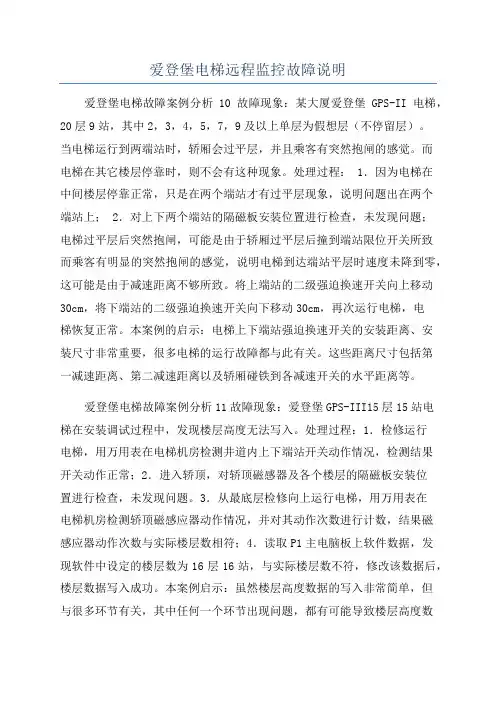

爱登堡电梯远程监控故障说明爱登堡电梯故障案例分析10 故障现象：某大厦爱登堡GPS-II电梯，20层9站，其中2，3，4，5，7，9及以上单层为假想层（不停留层）。

当电梯运行到两端站时，轿厢会过平层，并且乘客有突然抱闸的感觉。

而电梯在其它楼层停靠时，则不会有这种现象。

处理过程： 1．因为电梯在中间楼层停靠正常，只是在两个端站才有过平层现象，说明问题出在两个端站上； 2．对上下两个端站的隔磁板安装位置进行检查，未发现问题；电梯过平层后突然抱闸，可能是由于轿厢过平层后撞到端站限位开关所致而乘客有明显的突然抱闸的感觉，说明电梯到达端站平层时速度未降到零，这可能是由于减速距离不够所致。

将上端站的二级强迫换速开关向上移动30cm，将下端站的二级强迫换速开关向下移动30cm，再次运行电梯，电梯恢复正常。

本案例的启示：电梯上下端站强迫换速开关的安装距离、安装尺寸非常重要，很多电梯的运行故障都与此有关。

这些距离尺寸包括第一减速距离、第二减速距离以及轿厢碰铁到各减速开关的水平距离等。

爱登堡电梯故障案例分析11故障现象：爱登堡GPS-III15层15站电梯在安装调试过程中，发现楼层高度无法写入。

处理过程：1．检修运行电梯，用万用表在电梯机房检测井道内上下端站开关动作情况，检测结果开关动作正常；2．进入轿顶，对轿顶磁感器及各个楼层的隔磁板安装位置进行检查，未发现问题。

3．从最底层检修向上运行电梯，用万用表在电梯机房检测轿顶磁感应器动作情况，并对其动作次数进行计数，结果磁感应器动作次数与实际楼层数相符；4．读取P1主电脑板上软件数据，发现软件中设定的楼层数为16层16站，与实际楼层数不符，修改该数据后，楼层数据写入成功。

本案例启示：虽然楼层高度数据的写入非常简单，但与很多环节有关，其中任何一个环节出现问题，都有可能导致楼层高度数据写入失败。

上述故障处理过程中的每一步检测都是必要的。

另外，GPS-II电梯软件数据需要用专用仪器才能进行读出和修改。

爱登堡电梯故障代码(总1页) -CAL-FENGHAI.-(YICAI)-Company One1
-CAL-本页仅作为文档封面，使用请直接删除
爱登堡电梯故障代码E11 #10T NO OFF故障
E12 #15B NO OFF故障
E14 #97输入信号异常
E21 #11输入信号异常
E22 #12输入信号异常
E26 规格表和数出错
E27 重复故障检出
E31 #100R输入信号异常
E32 门区感应器故障
E33 变频器异常运行
E35 厅轿门动作不一致
E36 变频器运行故障
E37 电梯逆转故障
E40 零速不一致
E41 电梯低速超速故障
E42 软安全回路继电器NO OFF故障
E43 变频器控制回路失电故障
E44 #11动作超时故障
E45 #12动作超时故障
E46 速度低故障
E50 高速超速故障
E51 起动速度控制异常
E52 瞬时停电故障
E53 运行速度偏差故障
E55 中速超速故障
E56 微动平层超速故障
E57 微动平层运行距离异常
2。

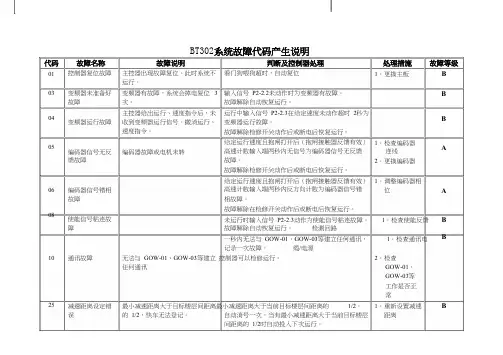

爱登堡BT302系统控制板故障详解BT302系统故障代码产生说明代码故障名称故障说明判断及控制器处理处理措施故障等级01控制器复位故障主控器出现故障复位。

此时系统不运行。

看门狗喂狗超时，自动复位1．更换主板B03变频器未准备好故障变频器有故障，系统会掉电复位3次。

输入信号P2-2.2未动作时为变频器有故障。

故障解除自动恢复运行。

B04变频器运行故障主控器给出运行、速度指令后，未收到变频器运行信号。

撤消运行、速度指令。

运行中输入信号P2-2.3在给定速度未动作超时2秒为变频器运行故障。

故障解除检修开关动作后或断电后恢复运行。

B05编码器信号无反馈故障编码器故障或电机未转给定运行速度且抱闸打开后（抱闸接触器反馈有效）高速计数输入端两秒内无信号为编码器信号无反馈故障。

故障解除检修开关动作后或断电后恢复运行。

1．检查编码器连线2．更换编码器A06编码器信号错相故障给定运行速度且抱闸打开后（抱闸接触器反馈有效）高速计数输入端两秒内反方向计数为编码器信号错相故障。

故障解除在检修开关动作后或断电后恢复运行。

1．调整编码器相位A08使能信号粘连故障未运行时输入信号P2-2.3动作为使能信号粘连故障。

故障解除自动恢复运行。

1．检查使能反馈检测回路B10通讯故障无法与GOW-01、GOW-03等建立任何通讯一秒内无法与GOW-01、GOW-03等建立任何通讯，记录一次故障。

控制器可以检修运行。

1．检查通讯电缆/电源2．检查GOW-01、GOW-03等工作是否正常B25减速距离设定错误最小减速距离大于目标楼层间距离的1/2，快车无法登记。

最小减速距离大于当前目标楼层间距离的1/2。

自动消号一次，当有最小减速距离大于当前目标楼层间距离的1/2时自动投入下次运行。

1．重新设置减速距离B30安全回路断开安全回路断开安全回路输入信号断开则为安全回路断开故障。

立即停车，故障解除自动恢复运行。

1．检查安全回路B31运行中门锁脱开若运行时立即停车，恢复后返平层。

爱登堡电梯故障与排除爱登堡电梯故障与排除爱登堡电梯故障与排除爱登堡SPVF（MPVF）电梯典型故障维修分析爱登堡电梯呼梯故障...？电梯可以检修运⾏，可以⾃动平层，⾃动返回基站,爱登堡电梯故障与排除。

检查所有外部线路正常，就是p1板上的串⾏灯stm 不闪烁，表明串⾏系统不能正常⼯作，spvf的串⾏系统分两⽀，⼀⽀从机房到外呼梯，⼀⽀从机房到内指令和指层器，通常串⾏系统出错有多种表现，单个楼层出错表现为仅仅该层不能呼梯，2个楼层出错表现为2个楼层之间不能呼梯（因为系统可以正反双向传送）；还有的出错造成该层呼梯灯不灭，电梯⾃动响应该层；轿内的出错表现为每层的指令均亮，电梯⼀层层停；或者指层器不显⽰，楼层不变化；这些现象均是串⾏出错的表现。

出现这些问题，我们先根据其结构找到是哪⼀个分⽀的故障，然后再找到是那⼀个部件的问题，就好维修了，该串⾏系统主要包括p1板上的2个接⼝芯⽚UPA67C，和⼀些限流，限压电路组成，每个厅门盒内装有⼀个m5690,m5226的集成芯⽚，在轿内的呼梯板和显⽰板上也有m5690,m5226,它们是该串⾏的主要芯⽚。

只要更换了就不⽤去买爱登堡⾼价的板了。

爱登堡89继电器不动作...？电梯安全回路通，外部线路正常，就是⽆法启动（89继电器不动作，89指⽰灯不亮）。

⾸先再次确认29安全回路的正常，爱登堡电梯故障与排除我们不能因为29指⽰灯亮就认为安全回路正常，SPVF的安全回路是79端⼦通过开关再限流直接输⼊P1板，所以有时较低的电压也可以输⼊P1板，造成安全回路正常的假相，但是较低的电压确不能推动89继电器的动作。

所以安全回路的短路不是很严重时，可能不会烧保险，⽽是造成此现象。

我们可以测量安全回路的对地电阻，及安全回路各点的电压判断。

如果安全回路正常，我们在察看P1板的W1C-P09脚是否输出低电压，由于P1板的此点输出容易损坏，只要看看p1板的输出三极管及⾛线，⼀般都能找到故障的所在。

爱登堡电梯远程监控故障说明
首先，爱登堡电梯远程监控系统可能会出现网络连接故障。

由于电梯所在的环境复杂多变，包括公共设施、地下停车场等，网络信号可能会受到干扰或遮挡，导致监控系统无法正常连接。

此时，需要维修人员去现场检修网络设备，确保网络连接畅通。

另外，监控系统的硬件设备也可能出现故障。

例如，监控摄像头可能会出现画面模糊、图像失真等问题，导致无法清晰地监控电梯内外情况；监控主机可能会出现死机、系统崩溃等问题，导致无法正常工作。

这种情况下，需要维修人员对相应的硬件设备进行维修或更换。

此外，爱登堡电梯远程监控系统还可能出现软件故障。

软件可能会出现程序错误、数据传输异常等问题，导致监控系统无法正常工作。

这种情况下，需要技术人员对软件进行调试和修复，确保系统正常运行。

同时，监控系统的电源供应也是一个重要的问题。

如果电梯所在的区域停电或电源供应不稳定，会导致监控系统无法工作。

此时，需要维修人员及时处理电力故障，确保监控系统正常供电。

最后，爱登堡电梯远程监控系统还可能受到人为破坏。

一些不法分子可能会故意损坏监控设备，导致监控系统无法正常使用。

为了避免这种情况发生，应该加强对监控设备的安全保护，例如安装防护罩、加强现场安保等。

总之，爱登堡电梯远程监控故障是一种常见的问题，需要维修人员及时处理。

通过保持网络畅通、维修硬件设备、调试软件、确保电源供应、加强安全保护等措施，可以降低监控故障的发生率，提高电梯的安全性和可靠性。

爱登堡电梯维修与故障排除一、目的爱登堡电梯维修与故障排除规范电梯故障维修工作，确保电梯的安全运行。

二、爱登堡电梯维修与故障排除适用范围适用于物业管理处管理辖内的电梯故障维修工作。

三、爱登堡电梯维修与故障排除职责1、电梯分包公司和电梯维修工负责电梯发生故障时的紧急维修工作。

2、机电维修部主管负责电梯故障维修的组织监控工作。

四、爱登堡电梯维修与故障排除程序要点1、电梯发生故障后，电梯维修工应恰到达现场（值班人员和电梯工10分钟内；分包公司30分钟内）。

2、先查看故障现象、分析发生故障原因、分析故障的位置。

3、根据不同的故障，设备吊装进行相应的处理。

4、一般常见机械故障及处理措施。

（1）机房：a、电机轴承故障：电机运转时发出异常响声，如判断是轴承故障，应拆下电机检查轴承，如有发卡、磨损过大，则须更换轴承；b、选层器故障：一般有以下几种：——滑链：应调整链条长度，调整带动轮位置；——选层器三角触头不动：多为污尘太多所致，应用除污剂清除污染。

此齐除污快、去污强、而且还有滑润作用；——上、下滑杆不灵活：主要是导向轴承锈死、或导轨没有润滑、主导轴生锈、没有润滑油所致。

应更换导向轴承、导轨加润滑油、除去主导轻轴锈污、加润滑油。

c、制作器故障：制动闸瓦与制动轮之章有磨擦现象。

应调整制动闸瓦，更换制动闸瓦，除去制动轮上的油污；d、限速器故障：夹绳钳口及绳槽入有杂物、轴承损坏。

应清洗杂物、更换轴承。

（2）爱登堡电梯维修与故障排除井道与轿厢：a、轿厢门和自动门机构故障：开关门时有抖动声、不开门、不关门、开门时有碰声、门隙过大等。

应清除地坎滑槽杂物、调整安全触板、连杆转动处加油等；b、厅门故障同上；c、开门刀故障：运行时有碰声、或突然停车。

应调整开门刀位置（开门刀与厅门地坎间隙、开门刀与厅门持轮间隙）；d、导轨故障：运行不平稳、发抖、震动等现象。

应高速轨道尺寸，用找道尺调正、用轨道锉修平接口；e、导靴故障：运行不平稳、有磨铁声、振动等现象，导靴片磨损严重、导靴座位置不对等，应更换导靴，调整导靴座位置；f、安全钳故障：运行时有磨铁声，严重时安全钳还会动作刹车，或单边刹车。
