交流耐压试验交流耐压试验是对电气设备绝缘外加交流试验电压，该试验电压比设备的额定工作电压要高，并持续一定的时间（一般为1min ）。

交流耐压试验是一种最符合电气设备的实际运行条件的试验，是避免发生绝缘事故的一项重要的手段。

因此，交流耐压试验是各项绝缘试验中具有决定性意义的试验。

但是，交流耐压试验也有缺点，它是一种破坏性的试验；同时，在试验电压下会引起绝缘内部的累积效应。

因此，对试验电压值的选择是十分慎重的，对于同一设备的新旧程度和不同的设备所取的数值是不同的，在我国《电力设备预防性试验规程》中已作了有关的规定。

一、交流工频耐压试验1、 试验变压器耐压的接线原理交流耐压试验的接线，应按被试品的要求（电压、容量）和现有试验设备条件来决定。

通常试验时采用是成套设备（包括控制及调压设备）。

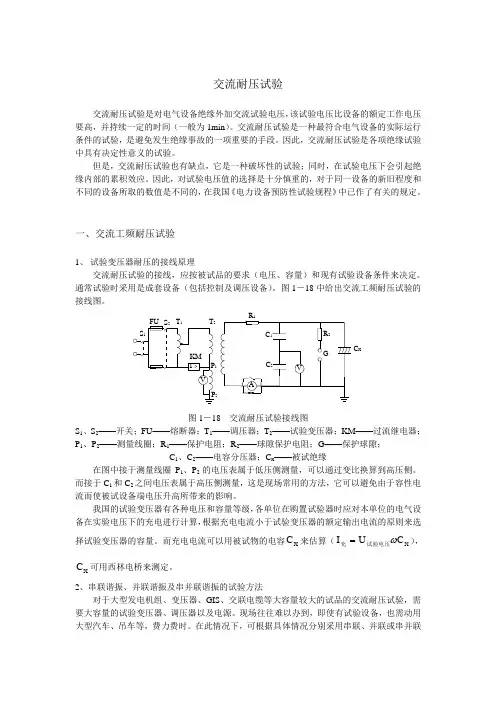

图1－18中给出交流工频耐压试验的接线图。

C X图1－18 交流耐压试验接线图S 1、S 2——开关；FU ——熔断器；T 1——调压器；T 2——试验变压器；KM ——过流继电器； P 1、P 2——测量线圈；R 1——保护电阻；R 2——球隙保护电阻；G ——保护球隙；C 1、C 2——电容分压器；C x ——被试绝缘在图中接于测量线圈P 1、P 2的电压表属于低压侧测量，可以通过变比换算到高压侧。

而接于C 1和C 2之间电压表属于高压侧测量，这是现场常用的方法，它可以避免由于容性电流而使被试设备端电压升高所带来的影响。

我国的试验变压器有各种电压和容量等级，各单位在购置试验器时应对本单位的电气设备在实验电压下的充电进行计算，根据充电电流小于试验变压器的额定输出电流的原则来选择试验变压器的容量。

而充电电流可以用被试物的电容X C 来估算（X C U I ω试验电压充=），X C 可用西林电桥来测定。

2、串联谐振、并联谐振及串并联谐振的试验方法对于大型发电机组、变压器、GIS 、交联电缆等大容量较大的试品的交流耐压试验，需要大容量的试验变压器、调压器以及电源。

交流耐压试验介绍目的：交流耐压试验是鉴定电气设备绝缘强度最直接的方法，它对于判断电气设备能否投入运行具有决定性的意义，也是保证设备绝缘水平、避免发生绝缘事故的重要手段。

交流耐压试验是破坏性试验。

在试验之前必须对被试品先进行绝缘电阻、吸收比、泄漏电流、介质损失角及绝缘油等项目的试验，若试验结果正常方能进行交流耐压试验，若发现设备的绝缘情况不良(如受潮和局部缺陷等)，通常应先进行处理后再做耐压试验，避免造成不应有的绝缘击穿。

通过本次培训使人员掌握耐压试验的相关知识。

内容摘要：1、交流试验电压的产生；2、试验设备；3、试验电压的测量；4、试验方法；5、交流耐压试验的注意事项；6、绝缘油介电强度试验；培训内容：1、交流试验电压的产生工频高电压通常采用高压试验变压器来产生。

对电容量较大的被试品，可以采用串联谐振回路产生高电压；对于电力变压器、电压互感器等具有绕组的被试品，可以采用100～300Hz的中频电源对其低压侧绕组激磁在高压绕组感应产生高压。

1.1 高压试验变压器回路交流耐压试验的接线，应按被试品的电压、容量和现场实际试验设备条件来决定。

通常试验变压器是成套设备。

图1是一种典型的试验接线。

图1工频耐压试验原理接线图T y—调压器；T—试验变压器；R—限流电阻；r—球隙保护电阻；G—球间隙；C x—被试品；C1、C2—电容分压器高、低压臂；V—电压表在进行变压器、电容器等电容量较大的被试品的交流耐压试验时，试验变压器的容量常常难以满足试验要求，现场常采用电抗器并联补偿。

当参数选择适当，使两条并联支路的容抗与感抗相等时，回路处于并联谐振状态，此时试验变压器的负载最小。

采用并联谐振回路应特别注意，试验变压器应加装过流速断保护装置，因为当被试品击穿时，谐振消失，试验变压器有过电流的危险。

1.2 串联谐振电路对SF6组合电器(GIS)，发电机和变压器等电容量较大的被试品进行交流耐压试验，需要大容量的试验设备，可采用串联谐振试验装置，它能够以较小的电源容量试验较大电容和较高试验电压的试品，回路由被试品负载电容和与之串联的电抗器和电源组成，如图2所示。
