磨床控制线路PPT课件

（4）砂轮架的升降运动 滑座可沿着立柱的导轨垂直上下移动，可调整砂 轮架的上下位置或使砂轮磨入工件。这一垂直进给运动是通过操作手轮控制 机械传动装置完成的。
6
2020/4/20
17
M7130平面磨床电气控制线 知 识 凝 聚 力 量
路
技能成就未来
（二）电力拖动特点及控制要求
（5）切削液的供给 冷却泵电动机M2旋转，供给砂轮和工件切 削液，同时切削液带走磨下的铁屑。要求砂轮电动机M1和冷却 泵电动机M2是顺序控制 （6）电磁吸盘的控制 电磁吸盘是用来固定工件的，它与机械夹 具比较，具有夹紧迅速，操作快速简便，不损伤工件，一次能吸 牢多个小工件，以及磨削中工件发热可自由伸缩、不会变形等优 点。不足之处是只能吸住铁磁材料的工件，对其控制须有充磁和 退磁控制环节。
2020/4/20
16
M7130平面磨床电气控制线 知 识 凝 聚 力 量
路
技能成就未来
（二）电力拖动特点及控制要求
（1) 砂轮的旋转运动 砂轮电动机M1装在砂轮箱内，带动砂轮旋转， 对工件进行磨削加工。由于砂轮的旋转一般不需要调速，所以用一台三相异 步电动机拖动即可。为了使磨床体积小，结构简单和提高加工精度，采用了 装入式电动机，将砂轮直接装在电动机轴上。
学习 目标
2
能通过阅读工作任务 联系单，明确工作内 容、工时等
4
能在规定的时间内完 成学习任务。
2020/4/20
10
知识凝聚力量 技能成就未来
引导问题1：机床维修原因是什么？ 引导问题2：维修人员应该根据哪些栏目来确认维修地点？ 引导问题3：维修人员从报修事项中可以了解哪些信息？ 引导问题4：维修项目主要起什么作用？一般由谁来填写？ 引导问题5：维修人员应怎样明确维修开始时间与完成时间？
2020/4/20
6
• M7120平面磨床运动分析
知识凝聚力量 技能成就未来
工作台上装有电磁吸盘，用以吸持工件，工作台在 床身的导轨上作往返运动，主轴可在床身的横向导轨上 作横向进给运动，砂轮箱可在立柱导轨上作垂直运动。 平面磨床的主运动是砂轮的旋转运动。工作台的纵向往 返移动为进给运动，砂轮箱升降运动为辅助运动。工作 台每完成一次纵向进给时，砂轮自动作一次横向进给， 当加工完整个平面以后，砂轮由手动作垂直进给。
(2)工作台的往复运动 工作台的往复运动是由液压传动完成的，因液压 传动平稳，易于实现无级调速。液压泵电动机M3拖动液压泵，工作台在液 压作用下作纵向往复运动。当装在工作台前侧的换向挡铁碰撞床身上的液压 换向开关时，工作台就自动改变了方向。
（3）砂轮架的横向进给 砂轮架的上部有燕尾型导轨，可沿着滑座上的 水平导轨作横向（前后）移动。在磨削的过程中，工作台换向时，砂轮架就 横向进给一次。在修整砂轮和或调整砂轮的前后位置时，可连续横向移动。 砂轮架的横向进给运动可由液压传动，也可由手轮来操作。
2020/4/20
4
【任务分析】
知识凝聚力量 技能成就未来
磨床是机械制造中广泛用于获得高精度高质量 零件表面加工的精密机床，它是利用砂轮周边或 端面进行加工的，磨床的种类很多，按其性质可 分为外圆磨床、内圆磨床、内外圆磨床、平面磨 床、工具磨床以及一些专用磨床。磨床上的主切 削刀具是砂轮，平面磨床就是用砂轮来磨削加工 各种零件的平面的最普通的一种机床。 本任务研究M7120平面磨床结构和运动分析，控 制要求，电路的安装与调试。
2020/4/20
7
知识凝聚力量 技能成就未来
2020/4/20
8
学习活动
课时分配如下：
活动1
活动2
知识凝聚力量 技能成就未来
活动3
活动4
2020/4/20
9
学习活动1 明确工作任务 制定工作计划
知识凝聚力量 技能成就未来
1
能根据工作要求，多 种途径收集、整理压 板任务的相关信息。
3
能描述M7120型平 面磨床的基本功能、 主要结构及运动形式。
2020/4/20
5
【夯实基础】
知识凝聚力量 技能成就未来
平面磨床电气控制线路分析
• M7120平面磨床结构和运动分析
• （1）M7120平面磨床结构 ：由床身、工作台、电磁吸盘、砂轮箱、 滑座、立柱及撞块等组成。
• 图5-3 M7120型平面磨床结构示意图 • l－床身 2－工作台 3一电磁吸盘4－砂轮箱 5一滑座 6--立柱 7一撞块
2020/4/20
2
【计划课时】
知识凝聚力量 技能成就未来
计划用20学时完成该任务的学习
2020/4/20
3
知识凝聚力量 技能成就未来
工作情境描述： 我院电气工程系有2台M7120平面磨床因线路严重老化，需要对 其电气线路进行改造并调试。后勤处对本班下达了工作任务，完成 磨床电气控制线路的安装与调试工作。
2020/4/20
11
小组分工
小组成员名单
ቤተ መጻሕፍቲ ባይዱ
成员特点
知识凝聚力量 技能成就未来
小组中的分工 备注
2020/4/20
12
知识凝聚力量 技能成就未来
2020/4/20
13
知识凝聚力量 技能成就未来
学习活动2 施工前的准备
1、认识M7120型平能床面掌的磨握安铣全床使用能的的进维行 护元铣和器床保 件，能 描述其基本功能、结构操作和规应程 用特点 养
2、能正确识读电气原理图，分析控制器件的动
作过程和电路的控制原理
3、能正确绘制元件布置图和接线图
4、能根据任务要求和实际情况，合理制定工作
计划
2020/4/20
14
知识凝聚力量 技能成就未来
2020/4/20
15
知识凝聚力量 技能成就未来
引导问题1：主电路中共有几台电动机？分别起什么作用？ 引导问题2：主电路中各台电动机分别由哪些交流接触器控制？ 引导问题3：控制电路中KV是什么电器？有什么作用？ 引导问题4：你认为VC是什么元件？有什么作用？ 引导问题7：按下SB3、SB2，会有什么动作？

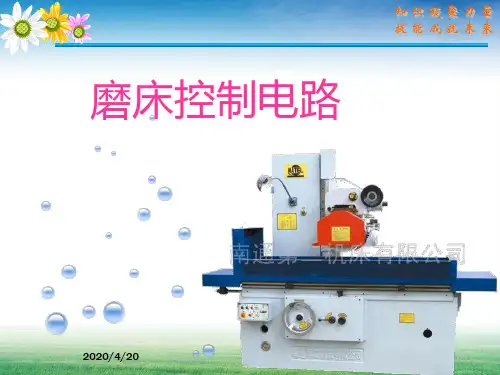

磨床控制电路
知识凝聚力量 技能成就未来
2020/4/20
1
【学习目标】
知识凝聚力量 技能成就未来
1．能识读原理图，明确磨床专用低压电器的图形符号、文字符号 、控制器件的动作过程及控制原理。 2．能识读安装图、接线图，明确安装要求，确定元器件、控制柜 、电动机等安装位置，确保正确连接线路。 3．能识别和选用元器件，核查其型号与规格是否符合图纸要求， 并进行检查。 4．能按图纸、工艺要求、安全规范和设备要求，安装元器件，按 图接线，实现控制线路的正确连接。 5．能用仪表进行测试检查，验证电路安装的正确性，能按照安全 操作规程正确通电试车。
