第一章路基工程总论1、路基的概念路基是在天然地表面按照道路的设计线形和设计断面(几何尺寸)的要求,开挖或堆填而成的岩土结构物。
路基是路面的基础,是公路工程的重要组成部分;路基作为路面的支承结构物,与路面共同承受交通荷载的作用;路基必须具有足够的强度、稳定性和耐久性。
2、路面的概念路面是路基顶面的行车部分用各种混合料铺筑而的层状结构物。
路面一般由面层、基层、底基层、路基组成;路面应具有良好的稳定性和足够的强度、刚度,其表面还应满足平整、抗滑和排水的要求;各级公路的行车道、路缘带、匝道、变速车道、爬坡车道、硬路肩和应急停车带等均应铺筑路面。
面层:面层是直接同行车及大气接触的表面层次,它承受较大行车荷载的垂直力、水平力和冲击力的作用;因受到降雨的浸蚀和气温变化的影响,同其它层次相比,它应具有较高的结构强度、抗变形能力和较好的水稳定性与温度稳定性,且应耐磨、不透水;表面还应有良好的抗滑性与平整度基层(基层的最下层为底基层):主要承受由面层传来的车辆荷载垂直力并将其扩散到下面的垫层及土基,因此,它也应具有足够的强度与刚度,并应具有良好的扩散应力的能力;基层受大气影响较面层小,但仍可能受地下水及面层渗入雨水的浸湿,故也应具有足够的水稳定性;为保证面层平整,它还应具有较好的平整度。
垫层:垫层介于基层和土基之间,它可改善土基的湿度和温度状况、使面层与基层免受土基水温状况变化的不良影响或保护土基处于稳定状态;同时,也可扩散基层传递的荷载应力、减小土基的应力与变形,并可阻止路基土挤入基层。
按其作用可分为排水层、隔离层、防冻胀层等。
路基处于下列状况的路段应设置垫层:地下水位高,排水不良,路基经常处于潮湿状态的路段;排水不良的土质路堑;有裂隙水,泉眼水等水文不良情况的岩石挖方路段;季节性冰冻地区可能产生冻胀的中湿、潮湿路段;基层可能受污染的路段。
对路基路面整体性能要求:承载能力稳定性耐久性表面平整度表面抗滑性能影响路基路面稳定性的因素:地理条件地质条件气候条件水文和水文地质条件土的类别由于湿度与温度变化对路基产生的共同影响称为路基水温状况。

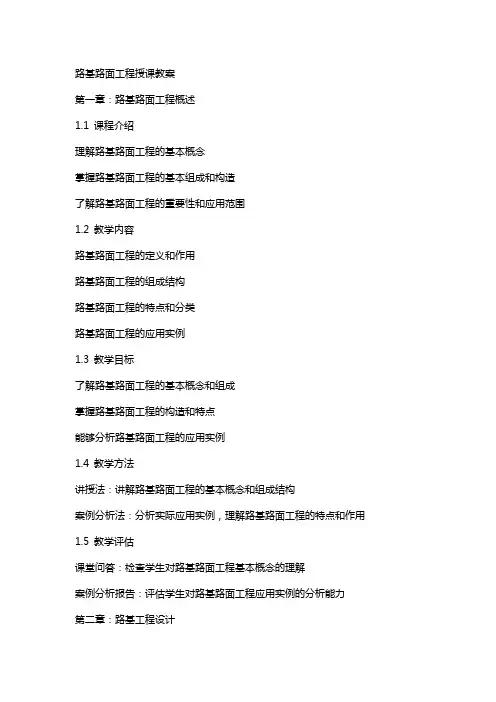

路基路面工程授课教案第一章:路基路面工程概述1.1 课程介绍理解路基路面工程的基本概念掌握路基路面工程的基本组成和构造了解路基路面工程的重要性和应用范围1.2 教学内容路基路面工程的定义和作用路基路面工程的组成结构路基路面工程的特点和分类路基路面工程的应用实例1.3 教学目标了解路基路面工程的基本概念和组成掌握路基路面工程的构造和特点能够分析路基路面工程的应用实例1.4 教学方法讲授法:讲解路基路面工程的基本概念和组成结构案例分析法:分析实际应用实例,理解路基路面工程的特点和作用1.5 教学评估课堂问答:检查学生对路基路面工程基本概念的理解案例分析报告:评估学生对路基路面工程应用实例的分析能力第二章:路基工程设计2.1 课程介绍掌握路基工程设计的基本原理和方法了解路基工程设计的要求和标准熟悉路基工程设计的流程和步骤2.2 教学内容路基工程设计的依据和原则路基工程设计的步骤和流程路基工程设计的方法和技巧路基工程设计的注意事项2.3 教学目标掌握路基工程设计的基本原理和方法了解路基工程设计的要求和标准熟悉路基工程设计的流程和步骤2.4 教学方法讲授法:讲解路基工程设计的基本原理和方法案例分析法:分析实际设计案例,理解路基工程设计的步骤和流程2.5 教学评估课堂问答:检查学生对路基工程设计原理和方法的理解设计练习:评估学生对路基工程设计流程和步骤的掌握程度第三章:路面工程设计3.1 课程介绍掌握路面工程设计的基本原理和方法了解路面工程设计的要求和标准熟悉路面工程设计的流程和步骤3.2 教学内容路面工程设计的依据和原则路面工程设计的步骤和流程路面工程设计的方法和技巧路面工程设计的注意事项3.3 教学目标掌握路面工程设计的基本原理和方法了解路面工程设计的要求和标准熟悉路面工程设计的流程和步骤3.4 教学方法讲授法:讲解路面工程设计的基本原理和方法案例分析法:分析实际设计案例,理解路面工程设计的步骤和流程3.5 教学评估课堂问答:检查学生对路面工程设计原理和方法的理解设计练习:评估学生对路面工程设计流程和步骤的掌握程度第四章:路基路面材料4.1 课程介绍理解路基路面材料的分类和特性掌握路基路面材料的选用原则和标准熟悉路基路面材料的性能和应用4.2 教学内容路基路面材料的分类和特性路基路面材料的选用原则和标准路基路面材料的性能和应用路基路面材料的最新发展动态4.3 教学目标理解路基路面材料的分类和特性掌握路基路面材料的选用原则和标准熟悉路基路面材料的性能和应用4.4 教学方法讲授法:讲解路基路面材料的分类和特性案例分析法:分析实际应用实例,理解路基路面材料的性能和应用4.5 教学评估课堂问答:检查学生对路基路面材料分类和特性的理解材料选择练习:评估学生对路基路面材料选用原则和标准的掌握程度第五章:路基路面施工技术5.1 课程介绍掌握路基路面施工的基本技术和方法了解路基路面施工的要求和标准熟悉路基路面施工的流程和步骤5.2 教学内容路基路面施工的准备工作和要求路基路面施工的基本技术和方法路基路面施工的流程和步骤路基路面施工的注意事项5.3 教学目标掌握路基路面施工的基本技术和方法了解路基路面施工的要求和标准熟悉路基第六章:路基路面工程质量控制6.1 课程介绍理解路基路面工程质量控制的重要性掌握路基路面工程质量控制的基本原理和方法熟悉路基路面工程质量控制的标准和规范6.2 教学内容路基路面工程质量控制的概念和意义路基路面工程质量控制的基本原理和方法路基路面工程质量控制的标准和规范路基路面工程质量控制的具体要求和流程6.3 教学目标理解路基路面工程质量控制的重要性掌握路基路面工程质量控制的基本原理和方法熟悉路基路面工程质量控制的标准和规范6.4 教学方法讲授法:讲解路基路面工程质量控制的概念和意义案例分析法:分析实际质量控制案例,理解路基路面工程质量控制的具体要求和流程6.5 教学评估课堂问答:检查学生对路基路面工程质量控制概念的理解质量控制练习:评估学生对路基路面工程质量控制方法和流程的掌握程度第七章:路基路面工程的维护与养护7.1 课程介绍理解路基路面工程的维护与养护的重要性掌握路基路面工程维护与养护的基本原理和方法熟悉路基路面工程维护与养护的流程和步骤7.2 教学内容路基路面工程维护与养护的概念和意义路基路面工程维护与养护的基本原理和方法路基路面工程维护与养护的流程和步骤路基路面工程维护与养护的注意事项7.3 教学目标理解路基路面工程的维护与养护的重要性掌握路基路面工程维护与养护的基本原理和方法熟悉路基路面工程维护与养护的流程和步骤7.4 教学方法讲授法:讲解路基路面工程维护与养护的概念和意义案例分析法:分析实际维护与养护案例,理解路基路面工程维护与养护的具体要求和流程7.5 教学评估课堂问答:检查学生对路基路面工程维护与养护概念的理解维护与养护练习:评估学生对路基路面工程维护与养护方法和流程的掌握程度第八章:路基路面工程的可持续发展8.1 课程介绍理解路基路面工程可持续发展的意义掌握路基路面工程可持续发展的基本原则和方法熟悉路基路面工程可持续发展的发展趋势和应用8.2 教学内容路基路面工程可持续发展的概念和意义路基路面工程可持续发展的基本原则和方法路基路面工程可持续发展的发展趋势和应用路基路面工程可持续发展面临的挑战和应对策略8.3 教学目标理解路基路面工程可持续发展的意义掌握路基路面工程可持续发展的基本原则和方法熟悉路基路面工程可持续发展的发展趋势和应用8.4 教学方法讲授法:讲解路基路面工程可持续发展的概念和意义案例分析法:分析实际可持续发展案例,理解路基路面工程可持续发展具体要求和流程8.5 教学评估课堂问答:检查学生对路基路面工程可持续发展概念的理解可持续发展练习:评估学生对路基路面工程可持续发展方法和流程的掌握程度第九章:路基路面工程案例分析9.1 课程介绍理解路基路面工程案例分析的重要性掌握路基路面工程案例分析的基本方法熟悉路基路面工程案例分析的流程和步骤9.2 教学内容路基路面工程案例分析的概念和意义路基路面工程案例分析的基本方法路基路面工程案例分析的流程和步骤路基路面工程案例分析的注意事项9.3 教学目标理解路基路面工程案例分析的重要性掌握路基路面工程案例分析的基本方法熟悉路基路面工程案例分析的流程和步骤9.4 教学方法讲授法:讲解路基路面工程案例分析的概念和意义案例分析法:分析实际案例,理解路基路面工程案例分析的具体要求和流程9.5 教学评估课堂问答:检查学生对路基路面工程案例分析概念的理解案例分析报告:评估学生对路基路面工程案例分析方法和流程的掌握程度第十章:路基路面工程的前沿技术10.1重点解析本文档为“路基路面工程授课教案”,共包含十个章节。
路基路面工程路基路面工程是指在公路建设中,针对地基和路面进行的一系列施工工程。
其主要目的是为了保障公路的稳定性、安全性和可靠性,同时提高公路的使用寿命。
本文将着重介绍路基路面工程的主要工作内容、施工技术及其影响因素。
一、路基路面工程的主要工作内容1.路基工程路基工程是指对于路基进行改造和加固,使其适应所要求的公路使用功能和使用条件的工程。
路基工程主要包括勘测、设计、开挖、填方、压实和排水等。
其中,勘测和设计是路基工程的前提,它们直接影响到后续的其他工序。
2.路面工程路面工程是指对于路面进行改造和加固,使其具备所要求的使用性能,以及在使用寿命期内各项性能指标稳定达标的工程。
路面工程主要包括面层和底层两部分。
其中,面层是公路的直接行车面,负责承受车辆荷载和外部环境力的作用;而底层则是托底、分散荷载和限制不均匀沉降的层次。
二、路基路面工程的施工技术1.路基工程的施工技术(1)勘测与设计路基的勘测与设计是路基工程的前提,它们的准确性和全面性直接影响到之后的其他工序。
在勘测过程中,要对路基的地质和地形进行详细的调查,并综合采用现场勘测、试验,比较各种勘测资料,进行初步设计;在设计过程中,则要根据勘测结果,结合技术标准和工艺要求,制定路基的工程方案。
(2)开挖与填方在进行路基的开挖和填方时,要根据勘测和设计确定的施工总量、施工的时间和工艺要求,制定合理的施工方案。
另外,还要对挖方土进行分级、分类、搬运、堆置和填方土进行均匀分层、压实等处理。
(3)压实分层路基的压实分层是路基工程的重要工序。
在进行压实分层时,要控制压实的厚度、振动力、振幅和振动频率,并按照设计要求进行压实后的检验和评价,以保证路基的平整度和稳定性。
(4)排水工程路基的排水工程是路基工程的重要环节。
在进行排水工程时,要进行合理的设计和布局,采取各种排水设施,控制土壤含水量,使路基能够在不良气候条件下保持稳定性和安全性。
2.路面工程的施工技术(1)面层的施工在进行路面面层施工时,要均匀分布沥青混合料,精确控制施工厚度和表面平整度,并在施工过程中适时加湿、加热和振动等操作,以保证路面的均匀性和紧实度。
第一章路面工程概述第一节路工程道发展概况一、道路工程发展历史1、建国以前:最早在夏禹时代,有道路里程的概念;以后各朝代道路修筑均有所发展,但缓慢;到建国前:维持通车8万km,全国1/3的县不同公路,西藏无公路古代:唐代2.2万km驿道网近代:1921年中国修建了第一条公路“长沙-湘潭”51km,1949年8万km。
特点:数量少,质量差,标准低。
2、建国后(尤其1978年后)公路总里程骤增;等级不断提高;高速公路从无到有。
截止2003年底全国公路总里程180.98万km,其中等级公路里程143.87万km,占79.5%,占高速公路29745km.一级29903km,二级211929km,三级324788km,四级842373km, 等外路371090km。
由有路面公路里程194.74km占91.0%。
高级路面344271km,次高级443846km,中级425986km,低级433312km,无路面162416km.目前,通公路的行政村占全国总数的91.9%,尚有173个乡镇56693个行政村不通。
2003年底,全国桥梁31.08万座,1246.61万延米;隧道2175处,100.10万延米。
国道交通观测站4638个,连续式观测站247个,间隙式3293个。
3、预期目标2020年:东部95%的人口30分钟以内上高速中部85%的人口60分钟以内上高速西部75%的人口120分钟内上高速二、道路工程发展现状1、发展现状(1)现代交通运输系统:铁路、公路、水运、航运、管道五种运输方式各有特点(载体、覆盖范围、特色、局限性);(2)高速公路现状:总里程4.5万km,全国分布密度不均匀;(3)路基路面技术现状(设计方法、使用性能、存在问题)。
2、存在问题:(1)公路网标准低,数量少,布局不合理(2)道路交通管理落后,城市交通拥挤阻塞。
(3)规划不合理,路网总体服务水平低,抵御自然灾害能力差。
(4)公路建设质量差,20%高速公路出现早期大修。
