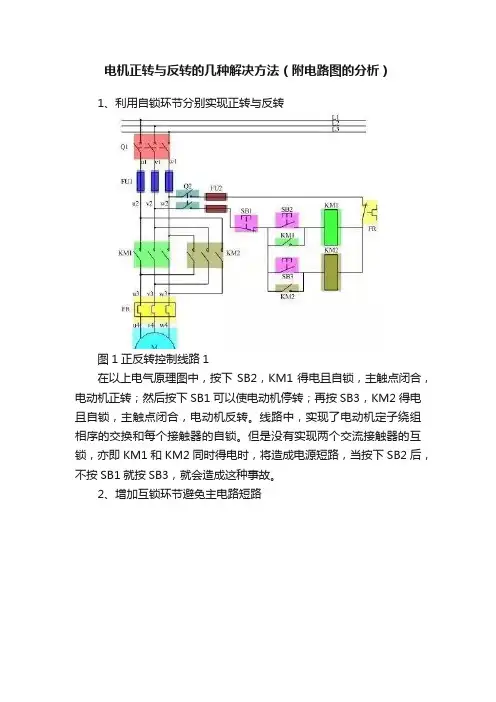

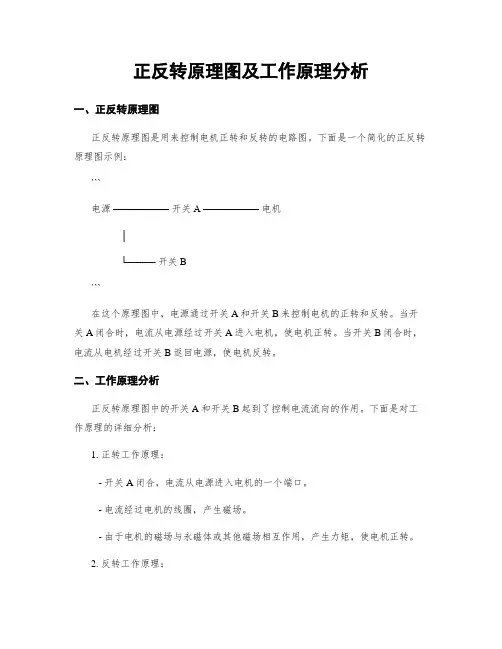

电机正转与反转的几种解决方法（附电路图的分析）1、利用自锁环节分别实现正转与反转图1正反转控制线路1在以上电气原理图中，按下SB2，KM1得电且自锁，主触点闭合，电动机正转；然后按下SB1可以使电动机停转；再按SB3，KM2得电且自锁，主触点闭合，电动机反转。

线路中，实现了电动机定子绕组相序的交换和每个接触器的自锁。

但是没有实现两个交流接触器的互锁，亦即KM1和KM2同时得电时，将造成电源短路，当按下SB2后，不按SB1就按SB3，就会造成这种事故。

2、增加互锁环节避免主电路短路图2 正反转控制线路23、增加复合按钮实现一键反转图3 正反转控制线路3图3中所示的控制线路改进了不能一键反转的缺陷，它采用了复合按钮SB2与SB2-1（图3中的金色圈显现）、SB3与SB3-1（图3中的深蓝色圈显现）。

以电动机正转时为例，KM1通电，KM2的辅助动断触点（图3中的红色圈显现）闭合，KM1的自锁触点（图3中的棕色圈显现）闭合，而KM1的辅助动断触点（图3中的绿色圈显现）断开，KM2的自锁触点（图3中的浅蓝色圈显现）断开，两组复合按钮保持原始状态。

此时按下SB3，将断开KM1支路，KM1断电使KM1的辅助动断触点（上幅图中的绿色圈）复位闭合，SB3-1也有闭合动作，此时KM2支路通电并自锁（图3中的浅蓝色圈显现），实现电动机反向。

显然，在图3中，采用的复合按钮也可以起到互锁的作用，因为按下SB2（SB2-1）时，KM1得电，同时KM2被切断；同理按下SB3（SB3-1）时，KM2得电，同时KM1被切断。

但是只用按钮进行互锁，而不用接触器辅助动断触点之间的互锁是不可靠的。

在实际中可能出现这种情况，由于负载短路或大电流长期作用，接触器的主触点被强烈的电弧“烧焊”在一起，或者接触器机构失灵，使衔铁卡住，总处于吸合状态，这些都可能使主触点不能断开，这时如果另一接触器动作，就会造成电源短路事故。

而用接触器的辅助动断触点进行互锁，无论什么原因，只要一个接触器是吸合状态，它的互锁动断触点必然将另一个接触器线圈电路切断，使该接触器主触点不能闭合，这样就能避免相关事故的发生。

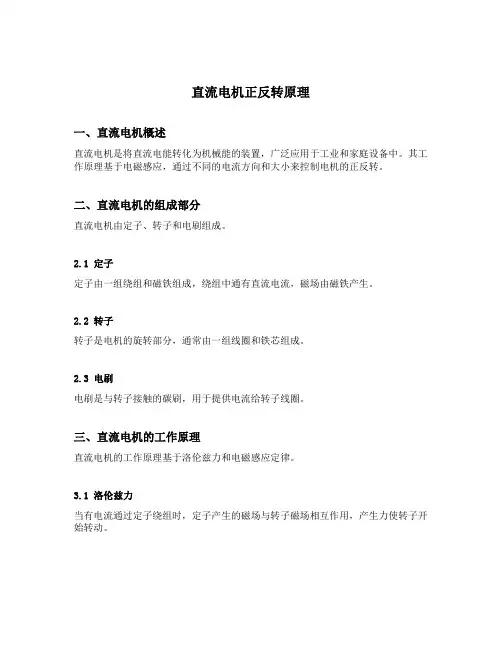

直流电机如何调转向?直流电机正反转原理
图解

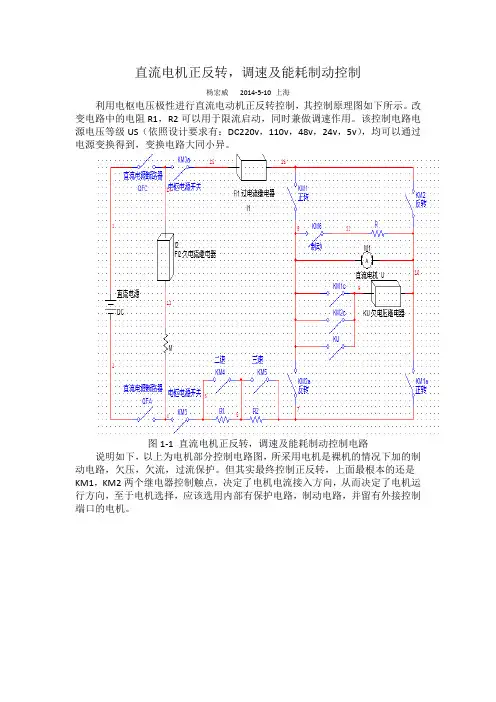

1、他励直流电机
通常，可采纳下面两种方法来使直流电动机反转：
（1）将电枢两端电压反接，转变电枢电流的方向。

（2）转变励磁绕组的极性，即转变主磁场的方向。

在实际运行中，由于直流电动机的励磁绕组匝数较多，电感很大，把励磁绕组从电源上断开将产生较大的自感电动势，使开关产生很大的火花，并且还可能击穿励磁绕组的绝缘。

因此，要求频繁反向的直流电动机，应采纳转变电枢电流方向这一方法来实现反转。

此外，还必需指出，仅采纳上述方法之一即可实现电动机的反转，假如同时使用这两种方法，则反反为正，反而不能达到电动机反转的目的。

2、永磁直流电机
永磁式直流电动机，只要将电源正、负极连接方向调换，就可以实现电机反转。

3、无刷电机
用的是无霍尔掌握器，只要调换任何两条电机线就可以了。

用的是有霍尔掌握器，先调霍尔ac相线，再调线包AB相线就可以了。

4、串激式直流电动机
则需要转变定子线圈与碳刷（转子）串联的方向：假定原电机内部接线为：
电源进线——定子线圈1端——定子线圈2端——左边碳刷——电枢（转子）——右边碳刷——电源；
要转变转向，就需要改为：
电源进线——定子线圈1端——定子线圈2端——右边碳刷——电枢（转子）——左边碳刷——电源；
即将碳刷（或定子线圈）的两端接线对调即可。

串激式直流电机的转向与电源正、负极连接方向无关，实际上可以使用在沟通电路上。
