保帝智能温控器使用说明以保帝智能温控器使用说明为标题：一、保帝智能温控器简介保帝智能温控器是一种智能家居设备，通过连接家庭暖气系统，实现对室内温度的精确控制。
它采用先进的传感器技术和智能算法，能够根据用户的需求和环境变化自动调整暖气系统的运行状态，提供舒适的室内温度。
二、安装与连接1. 保帝智能温控器适用于大多数家庭暖气系统，但在安装前，请确保您的暖气系统与该设备兼容。
如果有任何疑问，请咨询专业人士。
2. 在选择安装位置时，应选择离暖气片较近的墙壁上，避免过多的遮挡物。
3. 将保帝智能温控器固定在墙壁上，确保它稳固可靠。
4. 将保帝智能温控器与家庭无线网络连接。
按下设备背面的配对按钮，然后按照说明书上的步骤进行连接。
三、基本操作1. 使用前，请确保保帝智能温控器已经成功连接到无线网络，并正常工作。
2. 在保帝智能温控器的显示屏上，您可以看到当前室内温度和设定的目标温度。
3. 通过旋转温控器上的旋钮，您可以调整设定的目标温度。
您还可以通过点击旋钮，进入菜单界面进行更多设置。
4. 在菜单界面中，您可以设置定时开关机时间、温度单位、屏幕亮度等参数。
5. 保帝智能温控器还支持远程控制。
您可以下载保帝智能家居APP，在手机上随时随地控制温控器的运行状态。
四、智能功能1. 温度自动调节：保帝智能温控器可以根据室内温度和设定的目标温度，自动调节暖气系统的运行状态，以实现恒温效果。
2. 节能模式：保帝智能温控器内置了智能算法，可以根据您的生活习惯和环境变化，自动调整暖气系统的工作模式，最大程度地节省能源。
3. 学习功能：保帝智能温控器能够学习您的生活习惯和喜好，并根据您的偏好，自动调整室内温度，提供更加舒适的使用体验。
4. 远程控制：通过保帝智能家居APP，您可以随时随地远程控制温控器的运行状态，无论您身在何处，都能享受到舒适的室内温度。
五、注意事项1. 定期清洁：为了保持保帝智能温控器的正常运行，建议定期清洁设备表面，并注意防止灰尘和杂物堆积在温控器周围。
DMP5102B矿用智能保卫器讲明书版本号：南京磐能电力科技股份名目一.概述DMP5102B矿用智能保卫器〔以下简称“保卫器〞〕是DMP5000煤矿井下供电数字化防越级跳闸保卫系统的重要组成局部。
该系统应用最新的基于全站网络数据共享的数字化变电站技术，运用高速光纤通讯和纳秒级同步采样专利技术，由安装在高爆开关内的保卫器将精确同步采样的井下各高爆的电流、电压、开关量通过光纤网络上送位于地面操纵中心的保卫主机。
保卫主机基于全系统数据进行保卫运算，运行线路纵差保卫模块取代传统过流速断保卫作为线路的主保卫，通过光纤网络下发出口操纵命令至保卫器，由保卫器上的出口继电器实现保卫跳闸。
线路纵差保卫区固定，实现全系统零时限全线速动，从而完全解决煤矿供电系统广泛存在的“越级跳闸〞咨询题，大大提高了煤矿供电系统的供电可靠性。
保卫主机上还可配置母线差动保卫，在母线故障时提供速断保卫，填补了目前煤矿井下采区变母线没有专有保卫的空白。
基于采区变所有馈出线的零序电流数据的集中式小电流接地选线模块，为解决采区变小电流接地选线这一井下保卫难题制造了条件。
本系统在实现保卫的同时还可实现远测、远信、远控功能，为采区变电站的“无人值守〞制造了条件。
DMP5102B矿用智能保卫器自身有完善的保卫功能，该保卫功能在光纤通讯网络正常的情况下自动退出，光纤通讯网络中断的情况下能自动投进，进一步确保了保卫的可靠性。
DMP5102B矿用智能保卫器能够作为独立的保卫器使用，有一个485通讯口，能够和通讯分站通讯。
两台保卫器之间能够通过一对光纤直截了当通讯，交换采样数据，从而实现井下线路光纤纵差保卫。
保卫器既能够独立实现井下线路保卫和光纤纵差保卫，也能够在不更换硬件的情况下〔仅更换软件〕升级为DMP5000煤矿井下供电数字化防越级跳闸保卫系统的一局部，方便用户选择不同的保卫方案。
型号定义型号为DMP5102B，配置有液晶、主板、电源板、采集板。
DMP5102B保卫装置线路保卫序列号产品名称二.技术参数2.1电气参数交流电压100V频率50HZ额定功率15W电源电压100V电源准许范围60%~120%2.2使用环境条件正常工作温度：-20℃～+55℃相对湿度5％～95％大气压力86～106kPa贮存、运输温度-25℃～+70℃2.3输出接点容量跳闸接点容量：准许长期通过电流8A，切断电流三.性能、特点〔1〕保卫器由PT供电，电源插件采纳带有失压延时功能的高可靠性开关电源，开关电源的电压输出延时时刻大于5秒，能够保证保卫器在短时失电时能正常出口并记录故障信息。

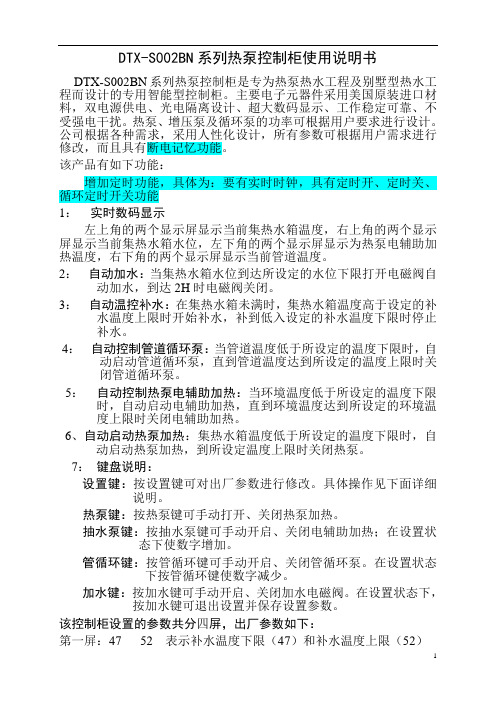

DTX-S002BN系列热泵控制柜使用说明书DTX-S002BN系列热泵控制柜是专为热泵热水工程及别墅型热水工程而设计的专用智能型控制柜。
主要电子元器件采用美国原装进口材料，双电源供电、光电隔离设计、超大数码显示、工作稳定可靠、不受强电干扰。
热泵、增压泵及循环泵的功率可根据用户要求进行设计。
公司根据各种需求，采用人性化设计，所有参数可根据用户需求进行修改，而且具有断电记忆功能。
该产品有如下功能：增加定时功能，具体为：要有实时时钟，具有定时开、定时关、循环定时开关功能1：实时数码显示左上角的两个显示屏显示当前集热水箱温度，右上角的两个显示屏显示当前集热水箱水位，左下角的两个显示屏显示为热泵电辅助加热温度，右下角的两个显示屏显示当前管道温度。
2：自动加水：当集热水箱水位到达所设定的水位下限打开电磁阀自动加水，到达2H时电磁阀关闭。
3：自动温控补水：在集热水箱未满时，集热水箱温度高于设定的补水温度上限时开始补水，补到低入设定的补水温度下限时停止补水。
4：自动控制管道循环泵：当管道温度低于所设定的温度下限时，自动启动管道循环泵，直到管道温度达到所设定的温度上限时关闭管道循环泵。
5：自动控制热泵电辅助加热：当环境温度低于所设定的温度下限时，自动启动电辅助加热，直到环境温度达到所设定的环境温度上限时关闭电辅助加热。
6、自动启动热泵加热：集热水箱温度低于所设定的温度下限时，自动启动热泵加热，到所设定温度上限时关闭热泵。
7：键盘说明：设置键：按设置键可对出厂参数进行修改。
具体操作见下面详细说明。
热泵键：按热泵键可手动打开、关闭热泵加热。
抽水泵键：按抽水泵键可手动开启、关闭电辅助加热；在设置状态下使数字增加。
管循环键：按管循环键可手动开启、关闭管循环泵。
在设置状态下按管循环键使数字减少。
加水键：按加水键可手动开启、关闭加水电磁阀。
在设置状态下，按加水键可退出设置并保存设置参数。
该控制柜设置的参数共分四屏，出厂参数如下：第一屏：47 52 表示补水温度下限（47）和补水温度上限（52）第二屏：45 1H 表示热泵加热的温度下限（45）和水位下限（1H）第三屏：55 5H 表示热泵加热的温度上限（55）和水位上限（5H）第四屏：30 40 表示管道循环温度下限（30）和管道循环温度上限（40）第五屏：05 15 表示电辅助加热环境温度下限（05）和电辅助加热环境温度上限（15）参数设置修改方法如下：按设置键第一屏显示47闪烁，此时进入修改补水温度下限界面，按管循环键或抽水泵键可改变参数，（可选范围00—60）；完成后再按设置键进入修改补水温度上限界面52闪烁，按管循环键或抽水泵键可改变参数，（可选范围30—80）。
开关柜智能操控装置使用说明书一. 产品概述RT-KZ100系列开关柜智能操控装置是一种新型的集多功能开关模拟显示、温湿度数据显示、多参数监控于一体的高度集成化装置, 可用于各种电压等级的开关柜, 包括中置柜、手车柜、固定柜、环网柜等多种柜体。
具有动态一次模拟图、柜内温湿度显示、高压带电提示、自动除湿等功能, 特别是其中应用了本公司自主知识产权的热故障预警系统技术——以无线传输的方式将柜内各触头、母排及电缆头的温度采集到主机上面, 通过液晶屏显示出来, 同时设置了温湿度和温升的超限报警等独特功能,为同行业类似产品所不及。
并且具有 RS485通讯接口, 可与上位机的组态软件实时通讯, 使用户在值班室就能及时得到现场的开关柜状态和温湿度数据,以便统计和分析。
人体感应带电提示、语音防误提示、带电闭锁、自动加热除湿,大大增加了装置的安全性能。
此外还具有电力参数测量,包括电流、电压、有功功率、无功功率显示等功能,给用户提供足够的信息量。
集多种功能于一身,可取代现有的许多功能单一的测控装置。
精心的电路设计、工业级的电子元器件选用、严格的整机带电老化和出厂测试、及时周到的售后服务等措施确保产品的长期可靠性。
二. 主要技术指标1. 使用环境:温度 -20~+85℃,相对湿度≤ 95%RH2. 工作电压:AC220V/DC220V3. 介质抗电强度:≥ AC2000V4. 绝缘性能:≥ 100M Ω5. 抗电磁干扰性能:符合 IEC255-22的标准规定6. 温度测量范围:-20℃~+125℃,精度:±1℃7. 湿度测量范围:0~100%RH,精度:±3.0%RH8. 人体接近感应时间:≤ 3秒9. 分相电压精度:±0.5%10. 分相电流精度:±0.5%11. 有功功率精度:±1%12. 无功功率精度:±2%13. 通讯方式:RS48514. 温湿度控制:一至二路加热除湿装置,一路风机排风装置三. 主要功能1. 动态模拟图:根据用户的一次接线方式, 电压等级设置模拟图面板, 将断点部分用动态方式表示,构成实时动态指示。
掌控宝系列控制终端产品说明书USR-WP1文件版本：V1.3.3目录掌控宝系列控制终端产品说明书 (1)一、快速入门 (3)1.1直连控制 (3)1.2局域网控制 (6)1.3远程控制 (8)二、产品介绍 (11)2.1产品简介 (11)2.2产品功能特点 (11)2.3数据参数 (11)2.4指示灯和按键功能介绍 (13)2.5Usr-link使用说明 (14)2.6定时使用说明 (14)2.7恢复出厂设置 (15)三、使用说明 (16)3.1上电检测 (16)3.2网络配置 (16)3.2.1Usr-Link配置 (16)3.2.2网页配置 (22)四、掌控宝软件功能介绍 (28)有人联系方式 (32)免责声明 (32)附录版本历史 (32)一、快速入门准备条件：1.将USR-WP1插到电源插座上。
2.安装掌控宝软件到手机IOS、安卓可以直接扫描下方二维码(由于微信不支持扫描下载功能请用UC等软件扫描下载)。
IOS系统也可从App Store中搜索“掌控宝”。
如果需要Windows等版本直接进官方网站选择“资料下载”。
/Download/164.html /Download/163.htmlIOS系统下载链接安卓系统下载链接1.1直连控制1.连入WiFi插座无线网络打开手机设置，在无线局域网中找到USR-WP1，连接至该网络。
点击软件图标，滑到启动界面，点击Start。
进入设备页面，找到USR-WP1，点击USR-WP1栏，进入资源控制页面。
4.基本控制操作此时就可以控制USR-WP1进行各种操作了。
点击输出口后面的开关按钮，就可以打开、关闭各路输出。
也可以锁定输出，对输出进行定时，用户可以简单体验一下，后面会有详细介绍。
1.2局域网控制1.WiFi插座工作在AP模式下（相当于WiFi插座有WiFi信号），打开手机设置页面，在WLAN选择USR-WP1网络，手机连接成功后，WiFi插座的指示灯变成蓝色，代表网络连接成功。

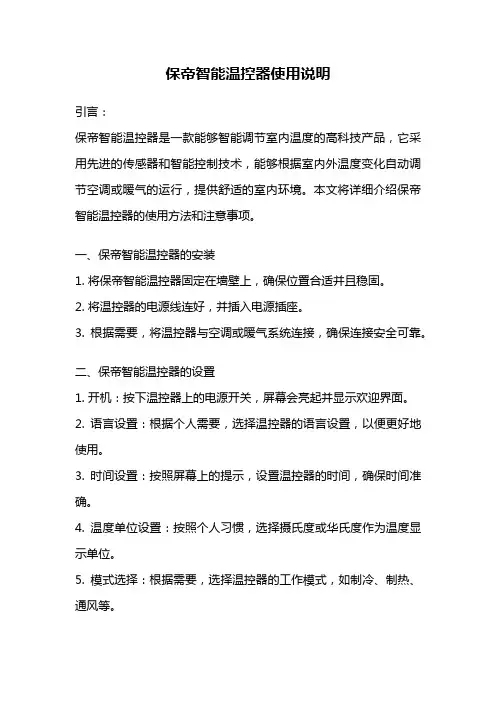

保帝智能温控器使用说明引言：保帝智能温控器是一款能够智能调节室内温度的高科技产品，它采用先进的传感器和智能控制技术，能够根据室内外温度变化自动调节空调或暖气的运行，提供舒适的室内环境。
本文将详细介绍保帝智能温控器的使用方法和注意事项。
一、保帝智能温控器的安装1. 将保帝智能温控器固定在墙壁上，确保位置合适并且稳固。
2. 将温控器的电源线连好，并插入电源插座。
3. 根据需要，将温控器与空调或暖气系统连接，确保连接安全可靠。
二、保帝智能温控器的设置1. 开机：按下温控器上的电源开关，屏幕会亮起并显示欢迎界面。
2. 语言设置：根据个人需要，选择温控器的语言设置，以便更好地使用。
3. 时间设置：按照屏幕上的提示，设置温控器的时间，确保时间准确。
4. 温度单位设置：按照个人习惯，选择摄氏度或华氏度作为温度显示单位。
5. 模式选择：根据需要，选择温控器的工作模式，如制冷、制热、通风等。
6. 温度设定：根据个人需求，设置温控器的目标温度，以便温控器能够自动调节室内温度。
三、保帝智能温控器的使用1. 温度调节：温控器的上下调节按钮可以调节室内温度，根据需要逐步提高或降低温度。
2. 模式切换：根据需要，可以通过温控器上的模式切换按钮切换不同的工作模式。
3. 定时开关：温控器具有定时开关功能，可以预先设置开关机时间，方便节能和提高使用舒适度。
4. 温度显示：温控器的屏幕上会实时显示当前室内温度和设定的目标温度，以便用户了解当前温度状况。
5. 睡眠模式：温控器的睡眠模式可以根据用户的习惯自动调整室内温度，提供更好的睡眠环境。
6. 节能模式：温控器的节能模式可以根据室内外温度差异自动调整工作模式，以节约能源和降低使用成本。
7. 报警功能：温控器具有温度过高或过低时的报警功能，以保护设备和使用者的安全。
四、保帝智能温控器的注意事项1. 安全使用：使用前请仔细阅读产品说明书，并按照说明进行正确安装和使用，以免发生安全事故。

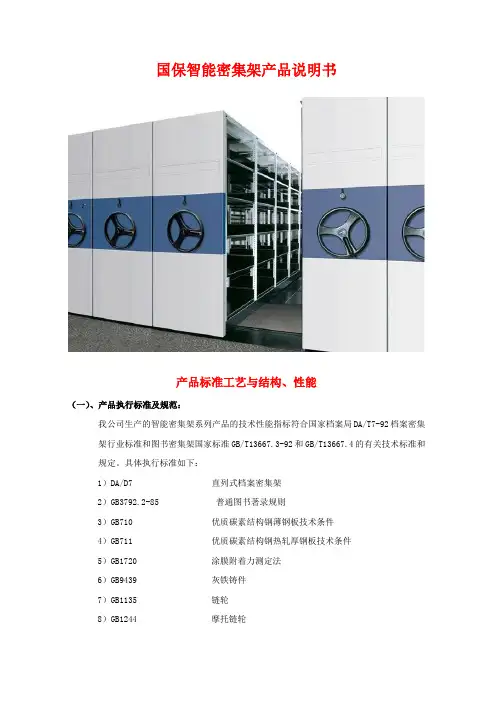

国保智能密集架产品说明书产品标准工艺与结构、性能（一）、产品执行标准及规范：我公司生产的智能密集架系列产品的技术性能指标符合国家档案局DA/T7-92档案密集架行业标准和图书密集架国家标准GB/T13667.3-92和GB/T13667.4的有关技术标准和规定。
具体执行标准如下：1）DA/D7 直列式档案密集架2）GB3792.2-85 普通图书著录规则3）GB710 优质碳素结构钢薄钢板技术条件4）GB711 优质碳素结构钢热轧厚钢板技术条件5）GB1720 涂膜附着力测定法6）GB9439 灰铁铸件7）GB1135 链轮8）GB1244 摩托链轮9）GB1256 电机10）GB1285 轴承11）GB19621 单片机12）GB699 优质碳素结构钢技术条件(二)、产品标准与生产工艺：1、我公司生产的“高保”牌GBM系列密集架，架体为电动板式结构，底盘设呈＃字形承重梁，架体强度高、稳固。
标准层数为5层，架体总高为2108mm,每层平均高≧330mm，层板可根据实际使用情况调节高低，调节孔间距为25mm；有单面列和双面列，存放空间大，层板有加强码，每层均匀承重≦70kg,；满负荷24小时后，最大扰度为2 mm，卸载后自动恢复，卸载后层板无裂缝不变形，设有安全限位及防倒装置。
2、每列密集架电机均有制动装置，密集架打开查取资料时会自动制动，架体不会被他人移动，可有效地保证查阅人员的人身安全。
3、传动机构采用哈尔滨轴承集团精密HR1204轴承，轴承永久密封及润滑。
盾牌摩托车机械链条，传动轴采用Φ20、45＃实心钢、双轴传动，移动灵活、平稳、摇力轻便。
滚动轮采用高强度铸铁材料，中间双传动，传动机构转动灵活、平稳、强劲有力，不会出现失灵现象。
我公司采用以下特有传动连接结构。
(如下图)（底架CAD示意图）1)、保证传动轴前端和后端同心；2）、避免了单根轴扭曲度过大、使前后不同心的现象出现；3）、最终保证了密集架的前端和后端在开启和关闭时同步。
智能MCC控保装置返回一、产品概述：ZT-MKB型智能MCC（Motor Control Center）控制保护装置是在研究国外同类先进产品、总结国内大量电气系统典型设计经验的基础上，为适应电气系统二次设备智能终端化的趋势，针对MCC回路的设计特点推出的新一代数字式、强抗干扰型智能MCC控保装置。
在以塑壳断路器（MCCB）+ 接触器（C）+ 热继电器（TR）为供电元件的典型MCC供电回路中，以控制/联锁开关、按钮、继电器、变送器、测量仪表、信号灯等作为实现控制、保护、联锁、测量、信号功能的传统设计，工作量大且MCC柜体生产厂需时时与设计相协调，其结果一是造成设计与生产效率低；二是增加用户现场维护工作量；三是设备与技术发展不相匹配。
ZT-MKB型智能MCC控保装置的推出：由于其完善的控制、保护、联锁、测量、信号等功能、采用的通用化设计理念，极大提高了设计与生产效率，同时降低了用户现场维护工作量。
由于其高度集成化、智能终端化的设计思想，真正意义上满足了现代控制系统对现场执行元件的要求。
二、产品主要特点：解决了热继电器和MCCB过载部分不能模拟MCC负荷的电特性和热特性的缺憾，在节省热继电器、简化MCCB构造的基础上，能更好地保护用电设备。
长久以来，国内在MCC回路中采用热继电器来保护低压电动机，由于原理上的缺憾，使得热继电器难以模拟电动机的发热特性，本产品采用数字方法建立电动机的发热模型，从原理上解决了低压电动机的热保护问题。
解决了MCCB瞬时脱扣器对长距离供电电动机端单相接地保护灵敏度不够的问题，省却了以往针对该问题单独加装单相接地保护的手段。
具有丰富的联锁功能。
可以解决复杂的工艺联锁（如电动机间的联锁、电动机与液位、温度等物理量的联锁），现场在不使用继电器搭接逻辑的前提下，可以实现非常复杂的联锁，提高了设计效率。
解决了由于传统二次分离元件的原因使MCC抽屉单元盲目加大的弊病，设计前便可精确地规划MCC配电柜，保证了二次图纸的设计进度和图纸修改不会影响MCC柜体的规划和生产，加快了工程进度、提高了生产效益。
为过程自动化系统（如：DCS、SCADA）提供了一个优秀的智能终端，节省了大量二次电缆和I/O设备，在降低了整个监控系统造价的基础上，提高了系统的可靠性。
总线内置、表面贴装等技术的采用，提高了装置的可靠性。
在线编程技术，在装置不退出运行的情况下可实现现场编程及程序的迅速升级。
采用12位快速AD采样芯片，精度高。
采用现场总线技术，可以便捷地与监控系统、PLC通讯联网，实现了远方高级管理功能（遥测、遥控、远方整定等）。
宽温度范围设计，适用于户内、户外。
装置小型化设计、可安装于MCC抽屉单元中。
强抗干扰特性，通过Ⅲ级电磁干扰试验。
三、装置功能保护功能过热保护及过热禁止再启动保护接地保护电压恢复自启动功能控制功能软手操（通讯方式&I/O方式）就地/远方硬手操就地/远方选择工作/备用选择联锁功能5路可编程输入1路可编程输出输出信号装置故障信号装置失电信号事故报警信号允许远方操作信号测量功能测量IA、IB、IC、I0、正序、负序、发热状态等物理量可通过4~20mA输入接口测量现场接入物理量，并实现显示、传输或用户要求的其它功能（如：接入温度量可实现超温保护）通讯功能可通过ProfiBus-DP工业现场总线实现系统组网可通过RS485通讯接口，以ModBus@RTU通讯协议实现系统组网四、主要技术数据及规范共模2.5kV介质强度：交流2kV，1分钟绝缘电阻：500MW静电放电：±8 kV冲击电压：±5kV抗辐射电磁场干扰：10V/m 湿度：最大湿度95%(无凝露)防护等级：IEC529-IP53海拔：<4000M抗震：能承受严酷等级为I级的振动响应、冲击响应检验频率：50Hz功耗：最大6W，最小2W4-20mA输入测量精度<0.5%延时误差：<50mS五、功能原理描述：保护功能:· 过热保护及过热禁止再启动保护过热保护及过热禁止再启动保护实现了电动机堵转、过载、缺相、不平衡等保护。
装置用数字方法建立电动机的发热摸型，在各种运行工况下，对电动机提供准确的过热保护。
考虑到正、负序电流的热效应不同，在发热模型中采用热等效电流Ieq，其表达式为：式中，K1=0.5(电动机启动时间内)K1=1 (电动机启动结束后)K2=6K1随电动机启动过程变化,为的是躲过电动机的启动电流，K2用于改变负序电流在发热模型中的热效应，由于负序电流在转子中的热效应比正序电流高很多，比例上等于在两倍系统频率下转子交流阻抗对直流阻抗之比。
根据理论和经验，本装置取 K2=6电动机的积累过热量为：式中，：积累过热量计算间隔时间，本装置取=0.1S。
电动机的跳闸过热量为：式中，：电动机的发热时间常数当时，过热保护动作。
=0表示电动机已达到热平衡，无积累过热量。
当电动机停运，电动机积累的过热量将逐步衰减，本装置按指数规律衰减过热量，散热时间常数一般为4倍的电动机发热时间常数，即认为时间后，电动机又达到热平衡。
当电动机因过热被切除后，本保护即检查电动机的过热状态，当时，保护出口继电器不返回，禁止电动机再次启动，避免由启动电流引起过高温升，损坏电动机。
紧急情况下，如在过热状态下须启动电动机，可以按装置面板上的“取消”键，人为清除热记忆值。
表一：电动机过载时过热保护的几组动作时间(单位：秒)（整定发热时间常数可以获得更多的动作曲线。
发热时间常数100 200 300 400 5001.1 930 1860 2790 3721 46511.3 170 340 510 680 8501.5 87 174 261 348 4351.7 56 112 168 224 2802 34 68 102 136 1703 13 26 39 52 654 6.7 13.4 20 27 345 4.2 8.4 12.6 17 216 2.9 5.8 8.7 11.6 14.57 2.1 4.2 6.3 8.4 10.58 1.6 3.2 4.8 6.4 8对于较长距离供电、中性点为大电流接地系统的低压电机机端发生单相接地时，MCCB瞬时脱扣器的保护灵敏度往往不够，为此本装置设置了接地保护功能。
装置通过IA+IB+IC=I0原理，由装置内部计算出接地电流I0，当I0大于用户设定值时，装置动作切除故障，停止电动机工作。
动作时间由用户整定。
电压恢复自启动功能智能MCC控保装置设有电压恢复自启动功能。
当电动机回路断电时，只要在用户设定的时间之内电动机回路恢复供电，智能控保装置可以实现电动机的自动恢复运行。
控制功能装置面板上设有就地控制按钮，通过面板上的控制按钮可以方便地对电机实施启、停控制；另外通过装置的外接端子，可以实现电动机的远方硬手操的启、停控制；通过现场通讯总线方式或I/O方式，也可以实现对电动机的远方软手操的启、停控制。
装置面板上设有远方和就地选择开关，可以实现远方和就地控制的互为闭锁；工作/备用选择开关的设置可方便地实现工作电机与备用电机的选择。
智能MCC控保装置可以对一台或两台接触器进行控制（1XXXX型控制一台、2XXXX型控制两台），装置内部设有接触器的控制继电器和完善的控制回路，用户只需将相应接触器的线圈连接至装置对应端子即可。
当控制两台接触器时，内部继电器设有互锁回路，可以安全可靠的实现电动机的双速或正、反转运行。
联锁功能本装置可以实现丰富的联锁控制功能。
装置设有五路可编程输入，与工艺有联锁要求的一些量可以通过这些端子实现与电动机的联锁控制。
这些联锁输入端子接受外来信号均为无源接点方式，且信号传输均采用交流220V输送模式，信号传输距离远且简单、可靠，节省用户费用，便于工程设计。
可编程输入可以实现电动机的启、停控制。
另外，每个可编程输入可以单独设定输入延时，方便用户工程设计。
除联锁输入功能外，本装置还设有一路可编程输出。
测量功能装置内部设有高速采集芯片，通过对采集的数据进行滤波计算之后，可以从装置所设的6位数码管实时显示IA、IB、IC并追忆I1、I2、I0及电机热状态等物理量，实现就地监测；同时，这些量也可以通过通讯总线传送到控制中心，实现远方监测功能；另外装置分别设有一路4~20mA输入和输出接口。
输出信号装置可输出装置故障信号、装置失电信号、事故报警信号和允许远方操作信号。
并具有一路可编程输出，可编程输出可以定义为接地保护动作、4-20mA物理量输入以及可编程输入。
通讯功能根据不同的型号、装置可以提供一个标准的ProfiBus-DP接口或一个双线ModBus@RTU协议RS485通讯接口。
无论哪种总线接口，都可以方便、快捷地实现与监控系统、PLC通讯联网，从而实现对MCC回路的远方智能管理，完成对MCC 回路的遥测、遥信及遥控等功能。
其中ProfiBus-DP方式，已经过现场总线ProfiBus产品认证中心的认证检测，符合ProfiBus产品国际标准。
六、装置型号及功能定义智能MCC控保装置型号表示方式及型号意义如下：ZT-MKB-a b c d e举例如下：控制单台接触器，无4～20mA输入接口，无通讯功能，电机功率为20kW，无4～20mA输出接口，则型号表示为：ZT-MKB-10020；控制两台接触器，无4～20mA输入接口，无通讯功能，电机功率为10kW，有4～20mA输出接口，则型号表示为：ZT-MKB-20021。
七、装置示意图及安装尺寸Z装置面板示意图：面板硬件设置及说明LED显示窗为6位LED显示窗口，运行时显示电机电流及电机的热状态，其中电机的热状态，以百分比形式显示，当电机达到热平衡状态时，此值显示为0；当此值为100时，表示电机已达到设定的过热状态，过热保护动作。
指示灯从上至下为：运行——电动机运行时常亮（红色）；停止——电动机停止时常亮（绿色）；过热——过热保护动作后常亮（红色），事故信号复归后熄灭；接地——接地保护动作后常亮（红色），事故信号复归后熄灭；联锁启动——电动机在备用状态下被联锁启动，此灯闪烁（红色），提醒运行人员将“工作/备用”选择开关转换为工作状态；装置故障——装置自身发生故障时，装置故障灯常亮（红色），装置正常后，此灯自动熄灭；通讯——装置在ModBus通讯方式下，面板上标识为“通讯”，装置在正常通讯时此灯闪烁（红色）；当装置在ProfiBus通讯方式下，面板上标识为“PB故障”，当装置正常通讯时，此灯熄灭，当通讯故障时此灯点亮（红色）。
触摸键盘共包括6个键，分别为：“+ 、-、选择、确认、取消、复位”。
“+、-”键用来改变定值参数的大小，“选择”键用来选择不同的设定功能，“确认、取消”键用来确认或取消某项操作，“复位”键用来重新启动装置。
