小型自动气象站主要技术参数表

WXT520Vaisala WXT520多功能气象监测系统是原Vaisala WXT510的升级型号，能够对风速、风向、温度、相对湿度、大气压力、降雨等6种气象要素进行实时监测。

WXT520体积小巧、结构紧凑、安装简便，非常适合于气象站、建筑物、码头、港湾、户外活动场所等需要对当前气象进行实时监测的场所。

WXT520内置的Vaisala WINDCAP®传感器采用超声波来测量水平风速、风向。

对降雨的测量则是通过Vaisala RAINCAP®传感器来完成的，它是利用雨滴对传感器表面的撞击来实现对降雨量、降雨强度、持续时间等信息的实时监测的，与传统雨量桶相比具有无与伦比的优势。

而其配备的PTU模块则赋予了WXT520对大气压力、温度和相对湿度进行实时监测的能力。

WXT520具备加热功能，不仅能够对风速、风向、降雨进行温度补偿修正，而且能够防止水汽、结冰、雾气等对测量产生的影响，以保证测量数据的准确性。

WXT520配有多种类型的数据传输接口，能够支持SDI-12、USB、RS-232、RS-422和RS-485等传输接口，极大得方便了用户采集、整理、分析测量数据。

WXT520耗电量很低，可以采用太阳能供电，使其在遥远地区也能正常工作。

其安装使用也十分方便，利用配套的安装支架（选配），单人即可实现快速安装。

主要技术参数：工作环境：-52~60℃，0~100% RH供电：5~30VDC典型功耗：3mA，12VDC；0.1mA（SDI-12待机）数据接口：SDI-12，RS-232，RS-422，RS-485，USB外形尺寸：23.8cm（高）×11.5cm（直径）重量：650g风量程：0~60m/s，0~360º精度：±0.3m/s（0~35m/s）±5%（36~60m/s），±3º输出分辨率：1°；0.1m/s反应时间：0.25s温度量程：-52~60℃精度：±0.3℃，20℃时输出分辨率：0.1℃相对湿度量程：0~100% RH精度：±3% RH（0~90% RH），±5% RH（90~100% RH）输出分辨率：0.1% RH大气压力量程：600~1100hPa精度：±0.5hPa（0~30℃），±1hPa（-52~60℃）输出分辨率：0.1hPa降雨输出分辨率：0.01mm精度：优于5%（依天气情况而定）量程：0~200mm/h，超出测量范围会降低测量精度降雨强度：1分钟以内10秒计次的平均值。

自动气象站使用说明书一、概述自动气象站是由多要素气象传感器、气象数据采集单元、太阳能（市电）供电系统、低功耗GPRS（或北斗卫星）专用通讯模块、防辐射外罩、防水箱、不锈钢支架和避雷装置等部分构成。

风速风向等传感器为气象专用传感器，具有高精度高可靠性的特点。

微电脑气象数据采集仪具有气象数据采集、实时时钟、气象数据定时存储、参数设定和标准通信功能，搭配GPRS（或北斗）通讯模块，可实现远程收集气象信息。

广泛应用于气象、环保、机场、农林、水文、军事、仓储、科学研究等领域。

二、主要技术参数（参考表1）表1：1三、结构简图、各部件名称及各部件功能说明结构简图、各部件名称见附图1；各部件功能见表2。

表2四、安装方法4.1 基础的预埋24.1.1 将4件M12的地脚螺钉埋入浇筑成长600mm、宽600mm、深550mm 的混泥土中，螺钉露出混凝土30mm。

螺钉间距成127mm×127mm正方形。

混凝土顶面要求在同一水平面中。

4.1.2 在距离气象站基础中心1500mm远处，再预埋安装避雷针的基础，其深度不少于1500mm，材料可采用钢钎或其它强导电金属。

4.2 避雷针杆、太阳能电板、免维护电瓶及多要素传感器的安装。

避雷针杆、太阳能电板、数据传输系统、免维护电瓶及多要素传感器的安装(见附图1)。

4.3电气箱的安装4.3.1 打开电气箱，找到无线传输终端，从SIM卡标出正确地插入有效的SIM卡，并确定已插到位。

4.3.2 将无线终端的接收天线从箱底部的孔中穿出，放置在电气箱的顶板上。

4.3.3 将各要素传感器的电缆线按接线图正确连接；再次确认接线无误最后接上电瓶电源（注意电瓶的正、负极）。

五、网络地址及软件说明5.1 网络地址每套自动气象站安装好使用前，需要设置其所在站点的ID号（注册报文）、服务器IP地址及远程端口；这些参数在系统安装时被写入无线数传模块中，正常工作时不需要再进行配置。

每个站点ID号必须是唯一的，否则有些的站点将无法与控制软件进行通信；IP地址必须是固定，通过3ADSL拨号上网的电脑，通常情况下，自动获取的外网IP是动态变化的，除非向网络运营商提出申请，否则，各站点将无法完成与中心的通讯；在系统测试阶段，可以通过改写无线数传模块的服务器IP来适应变化的外网IP。

DZQ6型便携式自动气象站说明书中环天仪（天津）气象仪器有限公司目录一、TYQ200采集器说明 (1)1.1采集器总体功能概述 (1)1.1.1数据采集部分 (1)1.1.2采集器支持的通信接口 (1)1.2采集器硬件技术指标 (1)1.2.1测量部分技术指标 (1)1.2.2电气技术指标 (2)1.3设备的安装与参数设置 (3)1.3.1接线图 (3)1.3.2设备的启动 (5)1.3.3设置参数的软件说明 (5)二、传感器的介绍及安装 (8)2.1DHC1型温湿度传感器 (8)2.1.1安装 (8)2.1.2 维护 (8)2.2XFY3-1型强风计 (9)2.2.1概述 (9)2.2.2工作原理 (9)2.3雨量传感器 (10)2.3.1概述 (10)2.3.2安装 (11)2.4气压传感器 (11)2.4.1 安装 (11)2.4.2 维护 (12)三、初次使用的基本流程 (12)一、TYQ200采集器说明1.1采集器总体功能概述1.1.1数据采集部分可以通过设置更改雨量值的系数，并且能够采集实时温度、风向、风速、湿度和气压等要素。

1.1.2采集器支持的通信接口该采集器自身具备无线数据通信功能，可支持中国移动的GSM/GPRS无线网络，采集器具体包含如下三种通信工作模式。

1.GPRS实时在线方式（只采用GPRS上报通信方式）通过GPRS发送数据，可以任意设置1~60分钟的数据上报时间间隔。

需要注意的是在设置参数时，有几方面是必须要设置的，即中心站IP地址、中心端口号、GPRS 接入点（为用户提供GPRS服务的服务商）。

2.短信方式（通过短信自动上报通讯数据）正点时刻自动通过短信方式，将正点数据发送到短信中心，这里必须要设置的是中心号码。

3.短信备份方式（以GPRS通讯为主要通讯方式，SMS为备份通讯方式）GPRS正常时，以GPRS通讯方式上报数据；当GPRS掉线等通讯不正常超过3分钟时，自动切换为SMS短信方式将小时数据上报到短信中心。

/河北飞梦电子科技有限公司FM-QX小型气象站监测仪器(又称：自动气象站小气候自动监测系统农业气象生态环境监测系统)一、FM-QX小型气象站监测仪器概述：. FM-QX小型气象站监测仪器满足GB/T20524-2006国家标准要求，用于测量风速、风向、环境温度、环境湿度、大气压力、降雨量等多个要素，具有气象监测等多种功能。

提高了观测效率，减轻了观测人员的劳动强度。

该系统具有性能稳定，检测精度高，无人职守，抗干扰能力强，软件功能丰富，便于携带，适应性强等方面特点。

二、FM-QX小型气象站监测仪器技术参数：.空气温度范围：-30～70℃精度：±0.2℃分辨率：0.01℃.空气湿度范围0～100% 精度：±3% 分辨率：0.1%.光照强度范围0～200Klux 精度：±5% 分辨率：0.1Klux.风速测量范围：0～30m/s 精度：±0.5% 分辨率：0.1m/s.风向测量范围：16 方位(360°) 精度：±0.5% 分辨率：0.1%：.雨量测量范围：0..01mm～4mm/min 精度：≤±3% 分辨率：0.01mm三、FM-QX小型气象站监测仪器可选配置:.土壤温测量度范围：-40～120℃精度：±0.2℃分辨率：0.01℃.土壤湿度测量范围：0～100% 精度：±3% 分辨率：0.1%.大气压力测量范围：50～110Kpa 精度：±0.5kpa 分辨率：0.1Kpa/ .二氧化碳测量范围：0～2000ppm 精度：±3% 分辨率：0.1%.叶面温度测量范围：-30～80℃精度：0.2℃分辨率：0.01℃.叶面湿度测量范围：0～100% 精度：±5% 分辨率：0.1%.水面蒸发测量范围：00～100mm 精度：≤±3% 分辨率：0.01mm.光合有效辐射范围：400～700nm 灵敏度：10～50 μv/μmol·m-2·s-1.总辐射光谱范围： 0.3～3.2μ灵敏度： 7～14mv/kw.m-2.供电方式(五号电池、蓄电池、太阳能、220V可选).通讯方式(有线采集USB2.0，无线数据通讯/GPRS模块可选)四、FM-QX小型气象站监测仪器突出性能：.多功能自动气象站数据采集仪,采用IP65防护等级的防雨设计，各个传感器具有快速反应和长期在恶劣环境下工作的特点，测量精度高，存储容量大，可连续监测，性能稳定，可靠性高，免维护。

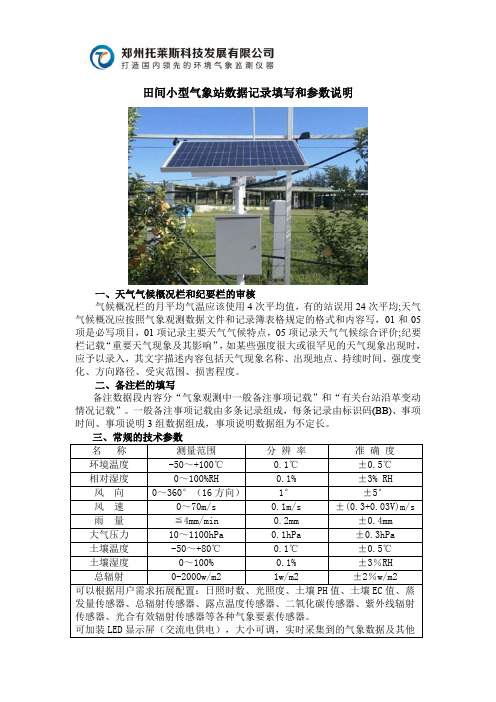

田间小型气象站数据记录填写和参数说明
一、天气气候概况栏和纪要栏的审核
气候概况栏的月平均气温应该使用4次平均值，有的站误用24次平均;天气气候概况应按照气象观测数据文件和记录簿表格规定的格式和内容写，01和05项是必写项目，01项记录主要天气气候特点，05项记录天气气候综合评价;纪要栏记载“重要天气现象及其影响”，如某些强度很大或很罕见的天气现象出现时，应予以录入，其文字描述内容包括天气现象名称、出现地点、持续时间、强度变化、方向路径、受灾范围、损害程度。

二、备注栏的填写
备注数据段内容分“气象观测中一般备注事项记载”和“有关台站沿革变动情况记载”。

一般备注事项记载由多条记录组成，每条记录由标识码(BB)、事项时间、事项说明3组数据组成，事项说明数据组为不定长。

高精度湿度、气压传感器技术要求高精度湿度、气压传感器对提升地面观测精度，改善天气及气候观测水平有着重要的意义。

为了统一规范气象应用中的高精度湿度及气压传感器的各项要求，根据《地面气象数据对象字典》、《新型自动气象（气候）站功能需求书》及《自动气候站功能规格需求书》中与湿度及气压传感器的相关内容制定本技术要求，凡用于气象系统的高精度湿度及气压传感器须符合本本技术要求，具体包括性能和功能、采样和算法、数据格式和通信命令以及其他要求四个部分。

1性能和功能1.1气压测量传感器a)使用温度范围：-40℃～50℃b)测量范围：450hPa～1100hPac)分辨力：0.1hPad)最大允许误差：±0.2hPae)供电电源：电压：DC（12±2）V电流：平均值小于30mAf)信号输出方式：接口标准：RS232g)传感器具有互换性1.2湿度测量传感器a)使用温度范围：-50℃～50℃b)测量范围：5%～100%RHc)分辨力：1%RHd)最大允许误差：±2%RH（相对湿度≤80%）±3%RH（相对湿度＞80%）e)供电电源：DC（12±2）Vf)输出方式：接口标准：RS232g)传感器具有互换性2采样和算法2.1 采样频率及气象值气象传感器信号数字化处理过程中，传感器输出信号采样频率非常重要，所采用的采样序列应该足够代表被测气象要素的显著变化。

数据的采样算法是获得准确气象数据的关键因素，采样频率及气象值的计算见表1。

表12.2算法的常用计算公式2.2.1算术平均法计算公式（1）式中：Y——观测时段内气象变量的平均值；i y ——观测时段内第 i 个气象变量的采样瞬时值（样本），其中，“错误”、“可疑”等非“正确”的样本应丢弃而不用于计算，即令0=i y ；N ——观测时段内的样本总数，由“采样频率”和“平均值时间区间”决定；m ——观测时段内“正确”的样本数（N ≤m ）。

3米气象站风杆技术指标1.引言气象站是用来监测和记录气象信息的设备。

其中，风杆是气象站中非常重要的组成部分，它用于测量气象站所处位置的风速和风向。

本文将介绍3米气象站风杆的技术指标，以帮助读者更好地了解其功能和性能。

2.基本信息-高度：3米-材质：不锈钢-安装方式：可固定在地面或安装在适当的支撑结构上3.抗风能力3米气象站风杆的抗风能力是衡量其稳定性和可靠性的重要指标。

具体的抗风能力要求如下：-最大持久风速：不少于60米/秒-最大瞬间风速：不少于80米/秒-抗倾斜能力：倾斜角度不超过5度4.弯曲与颤振为了保证风杆的准确测量和长期稳定性，其弯曲和颤振必须控制在合理范围内。

以下是相关技术指标：-最大弯曲幅度：不超过10mm-最大颤振振幅：不超过5m m5.集成传感器安装3米气象站风杆设计时需要考虑传感器的安装方式和位置，以便正确测量风速和风向。

以下是相关要求：-传感器安装位置：距离地面2.5米处-高度角度误差：不超过1度6.阻尼器为了减少风杆受到的外部震动和干扰，阻尼器是必不可少的。

以下是阻尼器的相关要求：-阻尼系数：不小于0.7-阻尼器类型：液压阻尼器7.防腐蚀性能由于气象站通常设置在户外环境中，3米气象站风杆必须具备良好的防腐蚀性能，以延长其使用寿命。

相关要求如下：-防腐材料：不锈钢304-耐腐蚀性能：符合A S TM G85标准，盐雾测试结果不超过500小时8.总结本文介绍了3米气象站风杆的技术指标，包括抗风能力、弯曲与颤振、集成传感器安装、阻尼器和防腐蚀性能等方面。

这些技术指标的达到与否直接关系到气象站观测数据的准确性和可靠性。

希望通过本文的介绍，读者能更好地了解3米气象站风杆的重要性和相关技术指标。

主要产品技术规格及要求1、六要素自动气象站+称重式降水1.1设备总体要求观测气象要素有：风向、风速、气温、湿度、压力、雨量。

1.2主要技术要求1.2.1数据采集器主采集器是自动气象站的核心，由硬件和嵌入式软件组成。

数据采集器（含低温扩展）：●最大扫描速率：100Hz●模拟输入：16个单端通道（8个差分）●脉冲通道：2个●工作温度：-25℃~50℃（标准），-55℃~85℃（扩展）●内存：标准为4M内存，可扩展至16G●供电电压：9~16VDC●A/D转换：13bit●微型控制器：16-bit H8S Hitachi，32-bit内部CPU1.2.2传感器1.2.2.1温湿度传感器HYHMP155A温湿度传感器同时测量空气温度和相对湿度。

该传感器供电电源为+7～28V DC。

感应部件位于杆头部，外有一层滤膜保护。

测温部分为标准4线制铂电阻测温，测湿部分为湿敏电容湿度传感器，输出信号为0～1V电压，所对应湿度为0～100%RH。

1)温度传感器●型号HMP155A●测量范围-50-+60℃●最大允许误差：±0.1℃●输出：四线制电阻值●分辨力：0.1 ℃注：传感器具有互换性2)相对湿度传感器●型号HYHMP155A●湿度量程0～100％RH●输出电压信号0.008至1VDC●最大允许误差±1％RH（0～90％RH）●±1.7％RH（90～100％RH）●温度相关±0.05％RH/℃●分辨力1％●响应时间(20℃,90%) 15s注：传感器具有互换性1.2.2.2风向传感器风向传感器的感应元件为风向标组件、角度变换电路有两种：电位器变换方式。

电位器总阻值为5KΩ。

电位器的轴与主轴连接在一起，当风向标组件转动时，电位器输出的电阻被转换成连续变化的电压（0-2.5V）,且随风向角度的增加而线性增大，也就是0-2.5V输出电压线性对应于0-360度。

接收电路输出阻抗（即电位器输出负载电阻）应大于50KΩ。

主要产品技术规格及要求1、六要素自动气象站+称重式降水1.1设备总体要求观测气象要素有：风向、风速、气温、湿度、压力、雨量。

1.2主要技术要求1.2.1数据采集器主采集器是自动气象站的核心，由硬件和嵌入式软件组成。

数据采集器（含低温扩展）：●最大扫描速率：100Hz●模拟输入：16个单端通道（8个差分）●脉冲通道：2个●工作温度：-25℃~50℃（标准），-55℃~85℃（扩展）●内存：标准为4M内存，可扩展至16G●供电电压：9~16VDC●A/D转换：13bit●微型控制器：16-bit H8S Hitachi，32-bit内部CPU1.2.2传感器1.2.2.1温湿度传感器HYHMP155A温湿度传感器同时测量空气温度和相对湿度。

该传感器供电电源为+7～28V DC。

感应部件位于杆头部，外有一层滤膜保护。

测温部分为标准4线制铂电阻测温，测湿部分为湿敏电容湿度传感器，输出信号为0～1V电压，所对应湿度为0～100%RH。

1)温度传感器●型号HMP155A●测量范围-50-+60℃●最大允许误差：±0.1℃●输出：四线制电阻值●分辨力：0.1 ℃注：传感器具有互换性2)相对湿度传感器●型号HYHMP155A●湿度量程0～100％RH●输出电压信号0.008至1VDC●最大允许误差±1％RH（0～90％RH）●±1.7％RH（90～100％RH）●温度相关±0.05％RH/℃●分辨力1％●响应时间(20℃,90%) 15s注：传感器具有互换性1.2.2.2风向传感器风向传感器的感应元件为风向标组件、角度变换电路有两种：电位器变换方式。

电位器总阻值为5KΩ。

电位器的轴与主轴连接在一起，当风向标组件转动时，电位器输出的电阻被转换成连续变化的电压（0-2.5V）,且随风向角度的增加而线性增大，也就是0-2.5V输出电压线性对应于0-360度。

接收电路输出阻抗（即电位器输出负载电阻）应大于50KΩ。
