防静电ESD操作管理规范1. 引言本文档旨在制定防静电ESD操作管理规范,以确保在工作环境中有效防止静电产生和静电放电,保护设备和人员的安全。
2. 定义- 静电:指物体表面带有静电荷的现象。
- ESD(Electrostatic Discharge):指静电放电,即静电荷从一个物体转移到另一个物体的过程。
- 防静电:采取措施以预防静电的产生和静电放电的发生。
3. 防静电措施为了有效防止静电产生和静电放电,以下措施应当被采取:3.1 工作场所布局- 合理规划工作场所的布局,确保设备和人员之间的安全距离。
- 避免在静电敏感区域放置易产生静电的物品。
3.2 地面和地面连接- 确保工作场所地面的导电性良好,以便将静电荷迅速导入地面。
- 使用可靠的地面连接装置,将设备和工作台连接到地面。
3.3 防静电设备- 使用防静电材料制作工作台面和工作椅面,以减少静电的产生和积累。
- 使用防静电和包装材料,保护静电敏感设备。
3.4 人员防护- 员工应穿着防静电服装和鞋类,以减少自身静电的产生和积累。
- 员工应经常洗手并使用防静电洗手液,以减少静电荷的积累。
4. ESD操作规范为了最大程度地减少静电放电和防止静电对设备的损害,以下规范应当遵守:4.1 ESD敏感区域- 标识和设置ESD敏感区域,禁止非授权人员进入此区域。
- 在ESD敏感区域内使用专门的工具和设备。
4.2 ESD操作程序- 在进行ESD操作之前,员工应接受相关培训和指导。
- 在进行ESD操作时,员工应佩戴防静电手套,并确保手套的导电性良好。
- 在操作静电敏感设备时,员工应遵守设备制造商提供的操作指南。
4.3 静电放电控制- 在操作过程中,员工应尽量避免快速移动、摩擦和碰撞,以减少静电的产生和放电。
- 在操作结束后,员工应将设备和工作台上的静电荷迅速导入地面,避免静电的积累。
5. 培训和监督为了确保员工充分理解和遵守防静电ESD操作管理规范,以下措施应当采取:- 定期组织防静电ESD操作培训,包括静电知识和操作规范的讲解。
esd 操作规程ESD操作规程一、背景和目的静电放电(ESD)是指由于静电的聚集而产生的突然放电的现象。
在电子行业中,静电放电对半导体器件和其他敏感电子元件有着严重的破坏作用,可能导致设备运行故障或提前退化,因此需要采取相应的操作措施来防止ESD 的发生。
本操作规程的目的是规范ESD操作,确保安全和可靠性。
二、适用范围本操作规程适用于所有涉及ESD敏感环境的工作场所和任务,包括但不限于电子制造、测试、维修和运输环节。
三、ESD知识培训1. 所有涉及ESD环境的员工必须接受ESD的基础知识培训,包括ESD的原理、危害以及防护措施等内容。
2. 定期组织培训,确保员工对ESD操作规程的理解和执行。
四、地面规范1. 工作区域应使用防静电地板,地板导电性应符合规定标准。
2. 工作区域的所有金属结构应与防静电地板有良好的接地连接,确保静电在地面上得到释放。
五、工作人员防护1. 所有在ESD环境中工作的员工应穿戴合适的防静电服装,包括穿着静电防护鞋、穿静电导电服装等。
2. 所有穿戴ESD防护服的员工应定期检查服装的可靠性和有效性,有异常情况及时更换或修理。
3. 禁止在ESD环境中穿戴有导电层的珠宝、手表等物品。
六、工作台和工作区1. 工作台表面应使用静电防护材料,确保工作台表面的导电性能。
2. 工作台上不得放置静电产生物品,如塑料袋、尼龙绳等。
3. 工作区必须保持整洁,防止静电聚集。
七、工具和设备1. 所有工具和设备应符合静电放电标准,如使用能够消除静电的工具,或使用带有ESD防护层的工具等。
2. 定期检查和维护工具和设备的防护性能,损坏的工具和设备应及时修理或更换。
3. 禁止在工具和设备上使用不符合静电放电标准的清洁剂和溶剂。
八、物料管理1. 所有进入ESD环境的物料必须经过合适的防护处理,如使用防静电包装材料、存放在防静电容器中等。
2. 员工在处理ESD物料时必须穿戴好防静电手套,并遵循正确的处理方法。
九、ESD事件管理1. 所有ESD事件必须立即报告,包括但不限于电击、设备损坏、设备故障等。
ESD控制及检测技术通用规范文件编号:文件版本:编制:审核:批准:修订页目录1. 目的 (5)2. 范围 (5)3. 参考文件 (5)4. 定义 (5)5. 职责 (5)5.1. 适航质量部 (5)5.2. 人力行政部 (5)5.3. 研发部 (5)5.4. ESD小组 (5)5.5. 生产部 (6)5.6. 外部供应商和合作方 (6)6. 工作程序 (6)6.1. ESD敏感分类 (6)6.2. 防静电工作区要求 (7)6.3. 固定、可移动和便携式EPA (9)6.4. 防静电标识 (9)6.5. 防静电地板 (10)6.6. 防静电保护接地 (11)6.7. 防静电工作台 (13)6.8. 防静电工作椅 (13)6.9. 设备和工装防静电要求 (14)6.10. 工具防静电要求 (14)6.11. 防静电液喷涂要求 (15)6.12. 静电消除器(离子风机) (16)6.13. 人员防静电要求 (16)6.14. 包装、存储、周转、运输、维修的防静电要求 (20)6.15. ESD常用的检测方法 (23)6.16. ESD检查和培训 (29)7. 附录 (30)1. 目的本文件旨在规定公司的ESD防静电控制技术要求和测试规范,为公司产品从来料、制造、贮存、包装等各个环节提供明确可靠的ESD技术支持,减少或消除静电放电对电子产品的损伤,提高产品质量和生产效率,提升客户的满意度;通过建立统一的、切实可行的标准来约束公司生产体系、外协厂、供应商之间的ESD行为。
2. 范围本规范适用于公司生产体系、外协厂、供应商的静电防护工程的设计、使用、管理、维护和检测。
3. 参考文件AP-21- 04 《生产批准和监督程序》4. 定义ESD(Electrostatic Discharge):静电放电ESDS(Electrostatic Discharge Sensitivity):静电敏感度ESSD(Electrostatic Sensitive Devices):静电敏感器件EPA(ESD Protect Area):ESD防护区域ECA(ESD Control Area ):ESD控制区域本规范可能用到的静电方面的术语和定义分静电学基本概念、静电现象、防静电材料、静电事故及其防护等方面进行了介绍,更多名词解释参见《GB/T 15463-2008 静电安全术语》。
ESD控制及检测技术通用规范文件编号:文件版本:编制:审核:批准:修订页目录1. 目的 (5)2. 范围 (5)3. 参考文件 (5)4. 定义 (5)5. 职责 (5)5.1. 适航质量部 (5)5.2. 人力行政部 (5)5.3. 研发部 (5)5.4. ESD小组 (5)5.5. 生产部 (6)5.6. 外部供应商和合作方 (6)6. 工作程序 (6)6.1. ESD敏感分类 (6)6.2. 防静电工作区要求 (7)6.3. 固定、可移动和便携式EPA (9)6.4. 防静电标识 (9)6.5. 防静电地板 (10)6.6. 防静电保护接地 (11)6.7. 防静电工作台 (13)6.8. 防静电工作椅 (13)6.9. 设备和工装防静电要求 (14)6.10. 工具防静电要求 (14)6.11. 防静电液喷涂要求 (15)6.12. 静电消除器(离子风机) (16)6.13. 人员防静电要求 (16)6.14. 包装、存储、周转、运输、维修的防静电要求 (20)6.15. ESD常用的检测方法 (23)6.16. ESD检查和培训 (29)7. 附录 (30)1. 目的本文件旨在规定公司的ESD防静电控制技术要求和测试规范,为公司产品从来料、制造、贮存、包装等各个环节提供明确可靠的ESD技术支持,减少或消除静电放电对电子产品的损伤,提高产品质量和生产效率,提升客户的满意度;通过建立统一的、切实可行的标准来约束公司生产体系、外协厂、供应商之间的ESD行为。
2. 范围本规范适用于公司生产体系、外协厂、供应商的静电防护工程的设计、使用、管理、维护和检测。
3. 参考文件AP-21- 04 《生产批准和监督程序》4. 定义ESD(Electrostatic Discharge):静电放电ESDS(Electrostatic Discharge Sensitivity):静电敏感度ESSD(Electrostatic Sensitive Devices):静电敏感器件EPA(ESD Protect Area):ESD防护区域ECA(ESD Control Area ):ESD控制区域本规范可能用到的静电方面的术语和定义分静电学基本概念、静电现象、防静电材料、静电事故及其防护等方面进行了介绍,更多名词解释参见《GB/T 15463-2008 静电安全术语》。

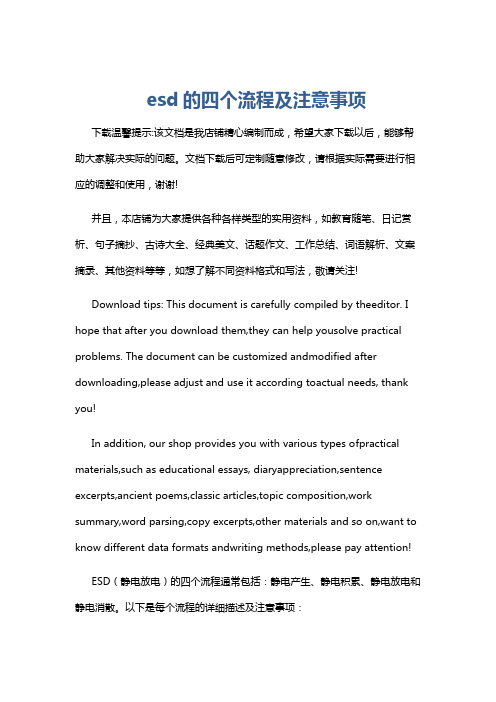

esd的四个流程及注意事项下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!ESD(静电放电)的四个流程通常包括:静电产生、静电积累、静电放电和静电消散。
ESD防护及检测作业规范文件编号:文件版编制:审核:批准:1. 目的 (5)2. 范围 (5)3. 参考文件 (5)4. 定义 (5)5. 职责 (5)5.1. 适航质量部 (5)5.2. 人力行政部 (5)5.3. 研发部 (5)5.4. ESD小组 (5)5.5. 生产部 (6)5.6. 外部供应商和合作方 (6)6. 工作程序 (6)6.1. ESD工作防护区(EPA)要求 (6)6.2. ESD相关物品/包材的验收 (6)6.3. 防静电地板 (7)6.4. 防静电保护接地 (7)6.5. 防静电台垫 (7)6.6. ESD个人防护用品使用及管理 (7)6.7. 设备、工具和测试仪器的ESD防护 (8)6.8. 包装、存储、周转、运输、维修的ESD防护要求 (9)6.9. ESD防护性能的定期检测要求 (9)6.10. 静电防护用品失效处理 (9)7. 附录 (9)附录1ESD静电防护检测及管控标准 (10)附录2线体ESD验收申请&验收表 (12)附录3静电手环、静电鞋量测记录表 (12)附录4 ESD稽核checklist表单 (13)附录5 ESD核查问题记录表 (15)附录6防静电地板测试记录表 (16)附录7防静电工作椅表面电阻及静电压测试记录表 (17)附录8防静电台垫表面电阻及静电压测试记录表 (18)附录9防静电液喷涂点检记录表 (19)附录10静电袋、静电气泡袋及静电泡棉测试记录表 (20)附录11静电及设备接地线测试记录表 (21)附录12静电帽、静电衣、静电手套、静电鞋及静电手环测试记录表 (22)附录13静电箱、静电框、静电托盘、防静电毛刷和防静电镊子测试记录表 (23)附录14物料车ESD检测记录表 (24)1. 目的建立ESD防护规范,指导员工规范操作以保护静电敏感元件,规范定期防静电检测,防止因静电放电而造成静电敏感性组件质量劣化,潜在失效,进而确保产品的长期可靠度。

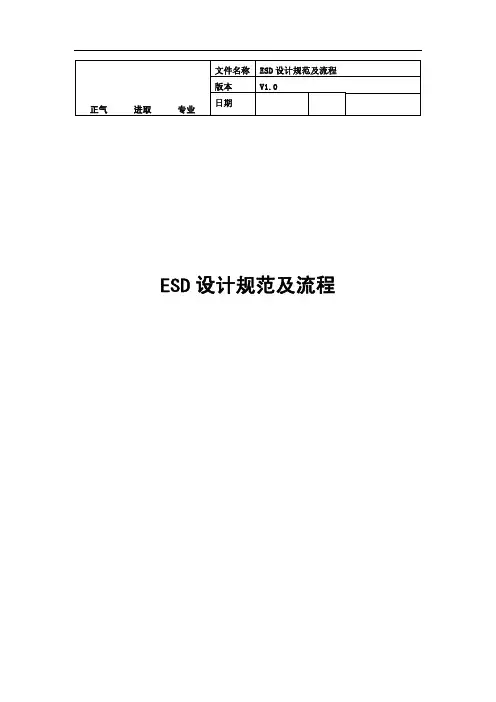

文件名称ESD设计规范及流程版本 V1.0日期正气 进取 专业ESD设计规范及流程ESD设计规范及流程一、 关于主板硬件设计,加强主板的抗静电能力,抗ESD弱的器件尽量远离开孔及板边,增加接地点,主板上关键器件靠近板边的地方以及TOP/BOTTOM需要对静电进行释放的地方尽量漏铜。
主板裸板对地的防静电标准要做到抗10KV以上。
注意事项如下:1、LCD金属壳下方的PCB露铜;LCD周边PCB露铜区;2、键盘DOME两侧周边露铜;3、重要的元器件特别是对ESD比较敏感的元器件布局时尽量远离板边,同时最好在板边露铜;4、PCB板布局时尽量保留完整的地;5、禁止表层走重要的数据线和电源线时钟线等;6、对于表层重要的测试点不要放置于ESD敏感的地方;7、其它(可根据具体情况进行适当处理);二、 关于结构上的配合,针对目前碰到的常见问题做了分析,与结构达成的设计要点如下:1,结构后壳,关键器件不允许裸露(IC,电源),无触摸笔时尽量封死;2,触摸笔下面,壳体尽量封闭;3,电池连接器不允许放在电池盖分界处,要离开2mm以上;4,LCD周边外壳金属,必须良好接地(A面最顶端要有两个,有一个视天线馈点而定做取舍,LCD下端的左右两侧要留出接地);5,如果A壳为金属闭环,除第4点外,A面最下端要有两点接地;整个接地如何有效,弹簧与导电胶布,弹片对比,需要硬件与结构考虑。
6,LCD金属框下边与五向键中间要隔开,LCD挡筋加厚,顶在主板上;7,侧键电路上加TVS管;8,手电筒灯电路上要加ESD TVS管,外壳上尽量加灯罩。
硬件电路设计上增加灯管脚ESD防护;9,B壳camera金属外框与壳体的重叠区直径要加大(具体数值再细化);10,电池后盖如果为整个金属壳,要求为三个有效接地以上。
(看了NOKIA的一款为5个接地点)。
壳体下端有两个,手写笔另外一侧要有一个接地点,如果没有三个有效接地点,我们不允许整个面为金属,必须最外面为金属,里面要有塑壳做阻隔;11,A/B壳之间要有挡墙。
esd 要求标准ESD(Electrostatic Discharge)是指静电放电现象,是由于器件或人体与其他物体摩擦或接触时,产生的静电荷通过载体(一般是人体)进入地面或其他物体,导致短暂的电流流过系统或设备的现象。
在电子设备制造和处理的过程中,静电放电可能会对器件或电路板造成损害,导致设备故障或失效。
因此,ESD标准和相关参考内容是制造商、操作员以及维护人员应该遵循的指导原则,以确保电子设备的正常运行。
下面是一些常见的ESD标准和相关参考内容,供参考:1. ANSI/ESD S20.20-2014: 这是一个由美国国家标准协会(ANSI)发布的标准,它规定了在生产、组装和维护过程中,保护电子设备免受静电放电的最佳实践。
该标准强调了防静电工作站和设备的要求,包括地面接地、静电消除和防护措施等。
2. IEC 61340-5-1: 这是国际电工委员会(IEC)发布的标准,它提供了有关静电放电风险评估和控制的指导。
该标准详细介绍了ESD控制的要求、测试方法和规范,以及组织应该采取的防护措施。
3. ESD TR53: 这是美国静电学会(ESD)发布的技术报告,旨在为企业提供如何评估和控制静电敏感性(ESD Sensitivity)的指南。
该报告介绍了常用的ESD测试方法、设备和规程,以及如何根据测试结果确定产品的ESD等级。
4. ESD Association Handbook: 这是由ESD Association编写的一本手册,提供了关于ESD控制和防护的详细信息。
该手册包含了防静电设备和材料的选择、操作员培训、静电地板和地垫的设计等内容,可以作为ESD控制方案的参考资源。
除了以上提到的标准和手册,ESD控制还需要综合考虑一些其他因素,例如环境条件、地面设施、人员培训和设备维护等。
以下是一些ESD控制的相关参考内容:1. 确保工作区域的温度和湿度控制在适宜的范围内,以减少静电放电的可能性。
2. 使用合适的防护设备,如防静电地板、静电消除器、防静电手套和护腕等,以确保人员和设备的安全。
