光电信息技术【期末考试】复习指南

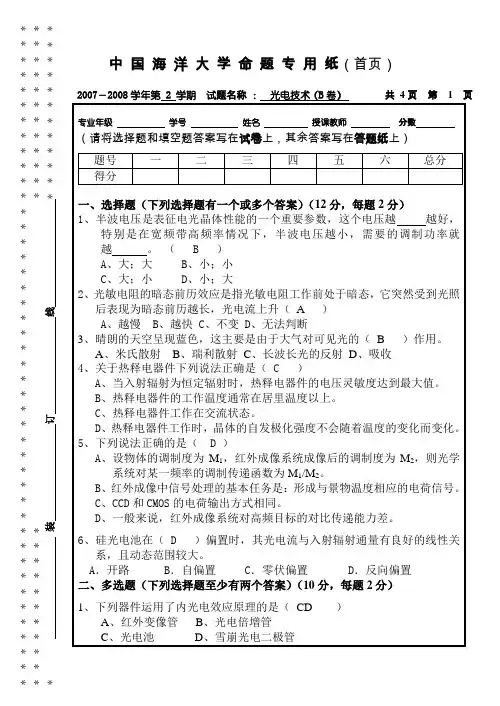

授课教师命题教师或命题负责人签字院系负责人签字年月日中国海洋大学命题专用纸（附页A）2007-2008学年第 2 学期试题名称：光电技术（B卷）共4 页第2 页图2中 国 海 洋 大 学 命 题 专 用 纸（附页C ）bca入射光一、单选题（12分，每题2分）1、B2、A3、B4、C5、D6、D二、多选题（10分，每题2分）1、CD2、ABC3、ABC4、ABC5、CD三、填空题(20分)1、（2分）0.1 ；2006、（3分）直接调制；模拟调制；数字调制4、（4分）电荷产生；电荷存储；电荷转移；电荷检测5、（2分）1.2202、（2分）17.1 lm/w7、（2分）正；负8、（3分）声波频率较高；声光作用长度L较大；光束与声波波面间以一定的角度斜入射9、（2分）0三、名词解释（6分）1、（3分）噪声等效功率：投射到探测器敏感元件上的辐射功率所产生的输出电压（或电流）正好等于探测器本身的噪声电压（或电流），则这个辐射功率就叫“噪声等效功率”。

或答：信号功率与噪声功率之比为1时，入射到探测器上的辐射通量（功率），称为噪声等效功率。

2、（3分）光伏效应：当光辐射到半导体上时，产生光生载流子，电势垒的内建电场将把电子与空穴分开，从而在势垒两侧形成电荷堆积，产生光生伏特效应，简称光伏效应。

四、简答题（18分）1、（7分）像管的主要功能是把不可见辐射（红外或紫外）图像或微弱光图像通过光电阴极和电子光学系统转换成可见光图像。

（2分）像管结构：光电变换部分（光电阴极）、电子光学部分（电子透镜）、电光变换部分（荧光屏）。

（3分）象管和摄象管的主要区别是，象管内部没有扫描机构，不能输出电视信号，对它的使用就跟使用望远镜去观察远处景物一样，观察者必须通过它来直接面对着景物。

（2分）2、（5分）（1）高的转换增益。

（2）良好的滤波性能。

（3）良好的空间和偏振鉴别能力。

（4）小的信噪比损失；有利于微弱光信号的探测。

（5）探测灵敏度高（或具有极限灵敏度）。

中国海洋大学命题专用纸（附页A）2007-2008学年第 2 学期试题名称：光电技术（A卷）共 4 页第2 页中 国 海 洋 大 学 命 题 专 用 纸（附页B ）2007-2008学年第 2 学期 试题名称 ：光电技术（A 卷） 共4 页 第 3 页四、简答题（15分） 1、（5分）简述光电三极管的工作原理。

2、（5分）简述声光相互作用中产生布喇格衍射的条件以及布喇格衍射的特点。

3、（5分）什么是热释电效应？热释电器件为什么不能工作在直流状态？五、计算分析题（34分）1、（5分）假设将人体作为黑体，正常人体体温为36.5°C 。

计算（1）正常人体所发出的辐射出射度；（2）正常人体的峰值辐射波长。

（斯忒藩-玻尔兹曼常数 )(10670.5842K s J/m ⋅⋅⨯=-σ，维恩常数为2897.9μm ）2、（7分）用Si 光电二极管测缓变光辐射，伏安特性曲线如图1所示，在入射光最大功率为8μW 时，屈膝电压10V ，反向偏置电压为40V ，Si 光电二极管的灵敏度S=0.5μA/μW ，结电导为0.005μS ，求（1）画出光电二极管的应用电路图（2）计算二极管的临界电导（3）计算最大线性输出时的负载R L 。

图1 图23、（7分）与象限探测器相比PSD 有什么特点？如何测试图中（如图2所示）光点A 偏离中心的位置？5、(8分)依据图3提供的结构和脉冲电压图说明CCD 电荷转移的过程。

* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * 装 订 线 * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *321ΦΦΦt 1 t 2 t 3 t 4图3中国海洋大学命题专用纸（附页C）2007-2008学年第 2 学期试题名称：光电技术（A卷）共 4 页第4 页。

1、光电器件的基本参数特性有哪些?（响应特性噪声特性量子效率线性度工作温度）@响应特性分为电压响应度电流响应度光谱响应度积分响应度响应时间频率响应@噪声分类：热噪声散粒噪声产生-复合噪声 1/f噪声信噪比S/N 噪声等效功率NEP2、光电信息技术是以什么为基础，以什么为主体，研究和发展光电信息的形成、传输、接收、变换、处理和应用。

（光电子学光电子器件）3、光电检测系统通常由哪三部分组成（光学变换光电变换电路处理）4、光电效应包括哪些外光电效应和内光电效应）外光电效应：物体受光照后向外发射电子——多发生于金属和金属氧化物。

内光电效应：物体受到光照后所产生的光电子只在物质内部而不会逸出物体外部——多发生在半导体。

内光电效应又分为光电导效应和光生伏特效应。

光电导效应：半导体受光照后，内部产生光生载流子，使半导体中载流子数显著增加而电阻减少的现象。

光生伏特效应：光照在半导体PN结或金属—半导体接触面上时，会在PN结或金属—半导体接触的两侧产生光生电动势。

5、光电池是根据什么效应制成的将光能转换成电能的器件，按用途可分为哪几种？（光生伏特效应太阳能光电池和测量光电池）6、激光的定义，产生激光的必要条件有什么？（定义：激光是受激辐射的光放大粒子数反转光泵谐振腔）7、热释电器件必须在什么样的信号的作用下才会有电信号输出？（交变辐射）8、CCD是一种电荷耦合器件，CCD的突出特点是以什么作为信号，CCD的基本功能是什么？（电荷 CCD的基本功能是电荷的存储和电荷的转移。

）9根据检查原理，光电检测的方法有哪四种。

（直接作用法差动测量法补偿测量法脉冲测量法）10、光热效应应包括哪三种。

（热释电效应辐射热计效应温差电效应）11、一般PSD分为两类，一维PSD和二维PSD，他们各自用途是什么？（一维PSD主要用来测量光点在一维方向的位置；二维PSD用来测定光点在平面上的坐标。

）12、真空光电器件是基于什么效应的光电探测器，它的结构特点是有一个真空管，其他元件都在真空管中，真空光电器件包括哪两类。

光电信息技术导论复习提纲一名词解释：1.LD与LEDLD LD，镭射影碟、激光视盘，用于电视、电影和卡拉OK的双面视频光盘。

LED，发光二极管。

在电路及仪器中作为指示灯，或者组成文字或数字显示。

2. DWDM和CWDMDWDM，密集型光波复用，是一项用来在现有的光纤骨干网上提高带宽的激光技术。

CWDM，稀疏波分复用器，是一种面向城域网接入层的低成本WDM传输技术。

3.LCD、CRT和PDPLCD，液晶显示器。

CRT一种使用阴极射线管的显示器。

PDP，等离子显示板，是一种利用气体放电的显示技术。

4.PWM和FRCPWM，脉冲宽度调制，是对模拟电路进行控制的一种非常有效的技术。

FRC，动画专家，进一步提高电视画面动态清晰度。

D和JfETCCD，电荷耦合元件，能够把光学影像转化为数字信号。

JFET，N沟道(或P沟道)结型场效应管。

6.EDFA和FRAEDFA，掺饵光纤放大器。

FRA，高灵敏探测器。

7.OADM和OXCOADM，光分插复用器，在光域实现支路信号的分插和复用这样一种设备。

OXC，光交叉连接，是一种多功能OTN传输设备。

8.SDH和PDHSDH，同步数字体系，用于在物理传输网上传送经适配的净负荷。

PDH，准同步数字系列。

9.ICCTT和ITUCCITT，国际电报电话咨询委员会，是国际电信联盟（ITU）的常设机构之一。

ITU，国际电信联盟是联合国的一个专门机构。

10.SONET和STMSONET，同步光网络，是使用光纤进行数字化信息通信的一个标准。

STM，同步传送模块，STM是一种信息结构。

二、简答题11.产生激光的必要条件？1.受激幅射。

2.要形成激光，工作物质必须具有亚稳态能级。

3.在常温下，吸收多于发射。

4.有一个振荡腔。

5.使光子在腔中振荡一次产生的光子数比损耗掉的光子多得多。

12.激光医疗研究重点在哪？1.研究激光与生物组织间的作用关系；2.研究弱激光的细胞生物学效应及其作用机制；3深入开展有关光动力疗法机制、激光介入治疗、激光心血管成形术与心肌血管重建机制的研究，积极开拓其他新的激光医疗技术。

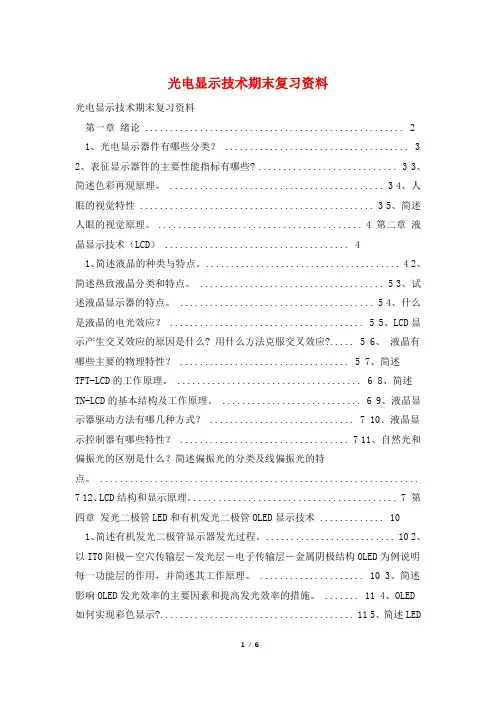

光电显示技术期末复习资料第一章绪论 (2)1、光电显示器件有哪些分类？ (3)2、表征显示器件的主要性能指标有哪些? (3)3、简述色彩再现原理。

(3)4、人眼的视觉特性 (3)5、简述人眼的视觉原理。

(4)第二章液晶显示技术（LCD） (4)1、简述液晶的种类与特点。

(4)2、简述热致液晶分类和特点。

(5)3、试述液晶显示器的特点。

(5)4、什么是液晶的电光效应？ (5)5、LCD显示产生交叉效应的原因是什么? 用什么方法克服交叉效应? (5)6、液晶有哪些主要的物理特性？ (5)7、简述TFT-LCD的工作原理。

(6)8、简述TN-LCD的基本结构及工作原理。

(6)9、液晶显示器驱动方法有哪几种方式？ (7)10、液晶显示控制器有哪些特性？ (7)11、自然光和偏振光的区别是什么？简述偏振光的分类及线偏振光的特点。

(7)12、LCD结构和显示原理。

(7)第四章发光二极管LED和有机发光二极管OLED显示技术 (10)1、简述有机发光二极管显示器发光过程。

(10)2、以ITO阳极－空穴传输层－发光层－电子传输层－金属阴极结构OLED为例说明每一功能层的作用，并简述其工作原理。

(10)3、简述影响OLED发光效率的主要因素和提高发光效率的措施。

(11)4、OLED如何实现彩色显示? (11)5、简述LED工作原理。

(11)6、简述LED驱动方式。

(12)7、OLED的结构与工作原理。

(12)8、OLED的特点有哪些？ (12)第六章激光显示技术（LDT） (12)1、激光具有哪些特性？ (13)2、激光用于显示具有哪些优势？ (13)第七章新型光电显示技术 (13)1、场致发射显示（FED）结构及工作原理 (13)2、真空荧光显示器（VFD）结构及工作原理 (14)第八章大屏幕显示技术 (14)1、DLP特点及工作原理 (14)2、LCOS特点及工作原理 (15)第一章绪论1、显示:就是对信息的表示。

光电显示技术期末复习资料光电显示技术期末复习资料第一章绪论 (2)1、光电显示器件有哪些分类？ (3)2、表征显示器件的主要性能指标有哪些? ............................ 3 3、简述色彩再现原理。

........................................... 3 4、人眼的视觉特性 ............................................... 3 5、简述人眼的视觉原理。

......................................... 4 第二章液晶显示技术（LCD） . (4)1、简述液晶的种类与特点。

....................................... 42、简述热致液晶分类和特点。

..................................... 53、试述液晶显示器的特点。

....................................... 54、什么是液晶的电光效应？ ....................................... 55、LCD显示产生交叉效应的原因是什么? 用什么方法克服交叉效应?..... 56、液晶有哪些主要的物理特性？ .................................. 57、简述TFT-LCD的工作原理。

..................................... 6 8、简述TN-LCD的基本结构及工作原理。

............................ 6 9、液晶显示器驱动方法有哪几种方式？ ............................. 7 10、液晶显示控制器有哪些特性？ .................................. 7 11、自然光和偏振光的区别是什么？简述偏振光的分类及线偏振光的特点。
