灌砂法试验记录

现场压实度试验原始记录试验：试验目的：通过灌砂法测试现场土壤的压实度。

试验装置及工具：1.试验装置：包括一个标准圆筒、大型圆筒、灌沙装置和水平仪。

2.试验工具：包括挖土工具、量筒、砂子、水桶、天平和计时器。

实验过程：1.准备工作：清理试验场地，挖取现场土壤，并将试验装置清洗干净。

2.挖取土样：采取随机抽样法，挖取现场土壤，并用挖土工具将土样均匀混合。

3.预备试验装置：将标准圆筒插入大型圆筒中，并用面板夹紧。

4.灌沙：在试验装置的底部设置水平仪，然后将试验装置放在平整的地面上。

5.开始试验：量取一定量的干砂子，并放入试验装置中，使砂子达到一定的高度。

6.压实土壤：将土样均匀撒在砂子上，并用铁锹轻轻压实，保证土壤和砂子之间的贴合。

7.进行下一层压实：在第一层土壤上继续重复步骤6，直到试验装置填满为止。

8.排除气泡：用木棒轻轻敲击试验装置的边缘，以排除气泡。

9.称重：用天平称重试验装置和土壤，记录下质量值。

10.计时：用计时器记录试验开始后的时间，至少持续30分钟。

11.拆卸:将试验装置从大型圆筒中取出，并将试验装置内的土壤取出，放入一个干净的容器中。

12.清洁:清洁试验装置，挖土工具和其他仪器设备。

实验数据记录：试验场地：XX地点土壤类型：XX土试验日期：XX年XX月XX日试验装置质量：XXXg试验装置+土壤质量：XXXg实验开始时间：XX时XX分XX秒实验结束时间：XX时XX分XX秒数据分析：通过试验得到的质量值可以计算出现场土壤的干密度和体积重。

干密度的计算公式为：干密度=(试验装置+土壤质量-试验装置质量)/试验装置体积。

体积重的计算公式为：体积重=干密度*9.8实验结果：根据所得数据，计算得到现场土壤的干密度为 XXX kg/m³，体积重为XXX kN/m³。

实验结论：通过灌砂法测试，我们获得了现场土壤的压实度数据。

这些数据可以用来评估土壤的工程性质，例如承载力和变形特性。

压实度试验记录（灌砂法）试验目的：通过灌砂法测定土壤的压实度。

试验设备与试验材料：1.压实度试验仪：包括针尖深度计、扫砂装置、变压器等；2.砂土：可选择中等粒径的黏性土；3. 试验容器：直径为10 cm，高度为15 cm的圆形试验容器；4.试验水：用于湿润土壤。

试验步骤：1.准备工作：a.清洁试验容器，确保无杂质。

b.将试验容器放置在水平台面上。

2.密集度试验：a.在试验容器中倒入一定量的干砂土，填充高度约为容器高度的2/3，轻轻敲击试验容器，以排除空隙。

b.用针尖深度计测量砂土表面到容器顶部的距离，记录为H1c.打开水源，调节水流量，将水从扫砂装置灌入试验容器中，使砂土饱和湿润。

d. 继续添加砂土，直至超出试验容器的高度约3 cm。

3.试验操作：a.将试验容器与压实仪连通，加上适当的压力。

b.记录压实仪上示的压力P1c.打开扫砂装置，使水流平缓地进入试验容器，同时在压实仪上记录压力P2d.在压力P2稳定后，停止向试验容器加水，并记录此时的高度H24.数据处理：a.计算砂土的初始干体积为V1=0.785×(D1^2)×H1，其中D1为容器直径。

b.计算压实度为ρ=(V1-V2)/V1×100%，其中V2为试验后土体的体积。

5.实验注意事项：a.试验过程中，水流要平缓，不能冲刷砂土，以保证试验精度。

b.记录数据时，尽量减小观测误差。

c.进行多次试验，取平均值，以提高结果的可靠性。

d.清洁试验容器时，要注意不要损坏试验设备。

试验结果：根据上述步骤进行试验，并记录相关数据，计算出压实度的数值试验容器直径D1 = 10 cm试验开始时针尖深度H1 = 7 cm试验结束时针尖深度H2 = 5 cm初始干体积V1 = 0.785 × (10^2) × 7 = 192.5 cm³试验后土体体积V2 = 0.785 × (10^2) × 5 = 125 cm³压实度ρ=(192.5-125)/192.5×100%≈34.85%结论：通过灌砂法测算，得到土壤的压实度约为34.85%。

一、实验目的1. 掌握灌砂法的基本原理和操作步骤。

2. 了解灌砂法在土工试验中的应用。

3. 培养实验操作技能和数据分析能力。

二、实验原理灌砂法是一种常用的土工试验方法，用于测定土的密度和孔隙率。

其基本原理是：在一定体积的土样中，通过灌入已知质量的砂，使土样孔隙被砂填满，从而计算出土样的密度和孔隙率。

三、实验仪器与材料1. 灌砂筒：用于装土和灌砂。

2. 砂：粒径均匀，通过0.5mm筛孔。

3. 天平：用于称量砂的质量。

4. 量筒：用于量取砂的体积。

5. 砂箱：用于装土样。

6. 筛网：用于筛选砂。

四、实验步骤1. 准备工作：将灌砂筒清洗干净，称量并记录砂的质量。

2. 装土：将土样装入灌砂筒中，注意不要压实。

3. 灌砂：将砂通过筛网均匀地灌入灌砂筒中，直至砂面与筒口平齐。

4. 筛砂：将灌砂筒倒置，使砂从筒底流出，同时轻轻摇动筒体，确保砂完全流出。

5. 称量：将灌砂筒清洗干净，再次称量并记录砂的质量。

6. 计算密度：根据砂的质量和体积，计算出砂的密度。

7. 计算孔隙率：根据土样的体积和砂的体积，计算出土样的孔隙率。

五、实验数据| 砂的质量（g） | 砂的体积（cm³） | 砂的密度（g/cm³） | 土样的体积（cm³）| 孔隙率（%） || :-----------: | :-------------: | :---------------: | :---------------: | :---------: || 50.0 | 20.0 | 2.50 | 50.0 | 60.0 |六、实验结果分析根据实验数据，可以得出以下结论：1. 该土样的密度为2.50g/cm³，孔隙率为60.0%。

2. 灌砂法是一种准确、简便的土工试验方法，适用于测定土的密度和孔隙率。

3. 在实验过程中，应严格控制操作步骤，确保实验结果的准确性。

七、实验总结通过本次实验，我们掌握了灌砂法的基本原理和操作步骤，了解了灌砂法在土工试验中的应用。

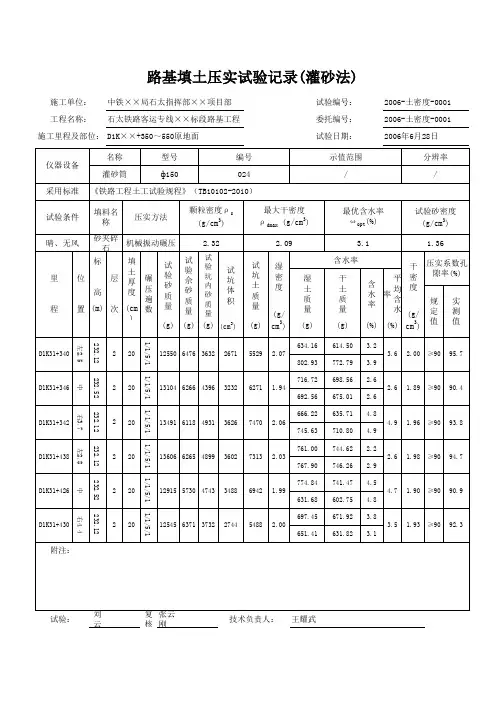

云核刚王耀武路基填土压实试验记录(灌砂法)试验：技术负责人：施工里程及部位：D1K××+350～550原地面试验日期：2014年6月28日施工单位：××建设工程项目部试验编号：2014-土密度-0001工程名称：××线路××标段路基工程委托编号：2014-土密度-000112 3 4 5 6 7 8910 1112 1314 15 16 17压实方法：主要是区分机械振动碾压还是人工小型机械压实。

颗粒密度：按最新检验批次确定的颗粒密度填写。

最大干密度：填写击实试验所确定的颗粒密度。

击实试验在填土颗粒粒性发生明显变化时或 达到最大检验批次时应重新送检确定，此后试验便以新的击实结果填写最优含水率：填写击实试验报告中所确定的最优含水率，最优含水率需与最大干密度对应。

试验砂密度：当使用不同厂家或对试验砂密度有怀疑时应重新标定。

里程：填写试验点所在施工里程。

委托编号：应与试验委托单上的编号保持一致，此编号应按试验单位相关规定进行编写，同 一单位工程或分项工程中的委托编号也有可能不连续，原因同“试验编号”。

试验日期：填写施工试验日期，同一检验批次的施工试验应在同一天进行。

仪器设备：应填写使用的主要试验设备名称与型号，此试验主要是区分灌砂桶规格。

“示值 范围”与“分辨率”应该是针对“台秤”而言的，但灌砂过程中的台秤与含水率 试验中所使用的台秤分辨率不一致，此处应该隶属于表格设计缺陷，建议施工试 验单位在做试验报告时予以更改。

采用标准：填写试验依据，铁路工程应依据《铁路工程土工试验规程》（TB10102-2010） 公路工程应依据《公路土工试验规程》（JTG E40-2007),其他工程可依据《土 工试验方法标准》（GB/T 50123-1999)试验条件：可填写试验时的天气情况，因为风力、空气湿度等对试验有影响，但影响不大。

填料名称：填写颗粒分析时确定的材料名称。

D-14-3j
承包单位： 榆林市鹏达路建有限公司监理单位：合 同 号:编号及类别:
压实度检测记录（灌砂法）
D-14-3j
承包单位： 榆林市鹏达路建有限公司监理单位：合 同 号:编号及类别:
压实度检测记录（灌砂法）
D-14-3j
承包单位： 榆林市鹏达路建有限公司监理单位：合 同 号:编号及类别:
压实度检测记录（灌砂法）
D-14-3j
承包单位： 榆林市鹏达路建有限公司监理单位：合 同 号:编号及类别:
压实度检测记录（灌砂法）
D-14-3j
承包单位： 榆林市鹏达路建有限公司监理单位：合 同 号:编号及类别:
压实度检测记录（灌砂法）
D-14-3j
承包单位： 榆林市鹏达路建有限公司监理单位：合 同 号:编号及类别:
压实度检测记录（灌砂法）
D-14-3j
承包单位： 榆林市鹏达路建有限公司监理单位：合 同 号:编号及类别:
压实度检测记录（灌砂法）
D-14-3j
承包单位： 榆林市鹏达路建有限公司监理单位：合 同 号:编号及类别:
压实度检测记录（灌砂法）
D-14-3j
承包单位： 榆林市鹏达路建有限公司监理单位：合 同 号:编号及类别:
压实度检测记录（灌砂法）
D-14-3j
承包单位： 榆林市鹏达路建有限公司监理单位：合 同 号:编号及类别:
压实度检测记录（灌砂法）
D-14-3j
承包单位： 榆林市鹏达路建有限公司监理单位：合 同 号:编号及类别:
压实度检测记录（灌砂法）。

压实度(灌砂法) 试验记录1、未经许可不得部分复制本报告2、本报告无试验专用章无效批准：审核：报告：试验日期：08 年11 月 4 日报告日期：08 年11 月 5 日试验专用章：压实度(灌砂法) 试验记录1、未经许可不得部分复制本报告2、本报告无试验专用章无效批准：审核：报告：试验日期：08 年11 月 4 日报告日期：08 年11 月 5 日试验专用章：压实度(灌砂法) 试验记录1、未经许可不得部分复制本报告2、本报告无试验专用章无效批准：审核：报告：试验日期：08 年11 月 4 日报告日期：08 年11 月 5 日试验专用章：压实度(灌砂法) 试验记录1、未经许可不得部分复制本报告2、本报告无试验专用章无效批准：审核：报告：试验日期：08 年11 月 4 日报告日期：08 年11 月 5 日试验专用章：压实度(灌砂法) 试验记录1、未经许可不得部分复制本报告2、本报告无试验专用章无效批准：审核：报告：试验日期：08 年11 月 4 日报告日期：08 年11 月 5 日试验专用章：压实度(灌砂法) 试验记录1、未经许可不得部分复制本报告2、本报告无试验专用章无效批准：审核：报告：试验日期：08 年11 月 4 日报告日期：08 年11 月 5 日试验专用章：压实度(灌砂法) 试验记录1、未经许可不得部分复制本报告2、本报告无试验专用章无效批准：审核：报告：试验日期：08 年11 月 4 日报告日期：08 年11 月 5 日试验专用章：压实度(灌砂法) 试验记录1、未经许可不得部分复制本报告2、本报告无试验专用章无效批准：审核：报告：试验日期：08 年12 月16 日报告日期：08 年12 月17 日试验专用章：压实度(灌砂法) 试验记录1、未经许可不得部分复制本报告2、本报告无试验专用章无效批准：审核：报告：试验日期：08 年12 月25 日报告日期：08 年12 月26 日试验专用章：压实度(灌砂法) 试验记录1、未经许可不得部分复制本报告2、本报告无试验专用章无效批准：审核：报告：试验日期：08 年12 月15 日报告日期：08 年12 月16 日试验专用章：合肥市市政工程试验检测有限公司压实度(灌砂法) 试验记录1、未经许可不得部分复制本报告2、本报告无试验专用章无效批准：审核：报告：试验日期：08 年12 月21 日报告日期：08 年12 月22 日试验专用章：。

(m)(cm)(g)(g)(g)(cm 3)(g)(g)(g)(%)(%)804.10776.91 3.5687.42664.17 3.5684.46661.95 3.4611.93591.81 3.4649.54622.16 4.4803.45771.81 4.1628.45611.33 2.8798.99778.74 2.6777.25743.07 4.6745.96714.52 4.4802.59773.21 3.8731.16705.073.7刘云复核：张云刚王耀武路基填土压实试验记录(灌砂法)施工单位：中铁××局石太指挥部××项目部试验编号：2006-土密度-0001试验日期：2006年6月28日工程名称：石太铁路客运专线××标段路基工程委托编号：2006-土密度-0001仪器设备名称型号编号施工里程及部位：D1K××+350～550原地面试验砂密度(g/cm 3)示值范围分辨率灌砂筒ф150024//机械振动碾压2.32采用标准《铁路工程土工试验规程》（TB10102-2010）试验条件填料名称压实方法颗粒密度ρs(g/cm 3)最大干密度ρdmax (g/cm 3)最优含水率ωopt (%)1.36里 程位置标 高层 次填土厚度碾压遍数试验砂质量晴、无风砂夹碎石试验佘砂质量试验坑内砂质量试坑体积试坑土质量 2.093.1湿密度含水率干密度压实系数孔隙率(%)湿土质量干土质量含水率平均含水率规定值实测值(g/cm 3)(g/cm 3)D1K31+340左2.5232.122201/1/5/1134515973≥9094.3503637037555 2.04D1K31+346中232.522 3.51.97≥9091.44780351569251.97D1K31+342右3.7232.122 3.41.91201/1/5/1136676445≥9091.45192381875981.99D1K31+438左2.8232.122 4.31.91201/1/5/1132535619≥9097.64986366676992.10D1K31+426中232.522 2.72.04201/1/5/1130715643≥9098.14190308165942.144.52.05201/1/5/1130096377右4.4≥9097.64296315966982.12232.122 2.04附注：试验：技术负责人： 3.8201/1/5/1131086370D1K31+43012 3 4 5 6 7 8910 1112 1314 15 16 17压实方法：主要是区分机械振动碾压还是人工小型机械压实。
