大工16秋《数字电路与系统》在线作业3满分标准答案

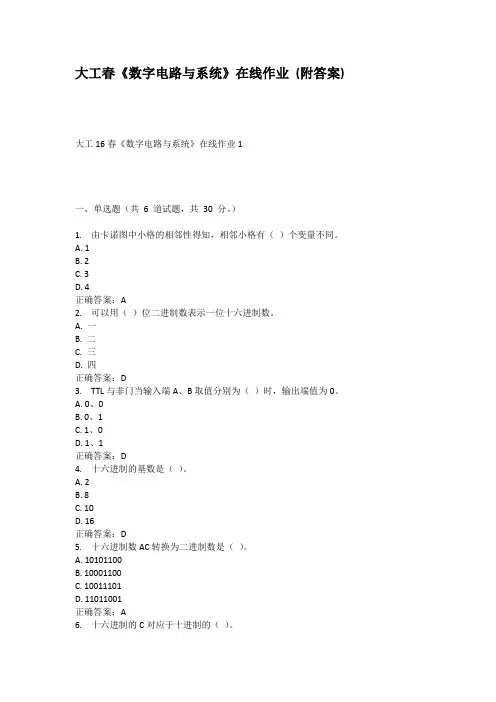

大工春《数字电路与系统》在线作业(附答案) 大工16春《数字电路与系统》在线作业1一、单选题（共6 道试题，共30 分。

）1. 由卡诺图中小格的相邻性得知，相邻小格有（）个变量不同。

A. 1B. 2C. 3D. 4正确答案：A2. 可以用（）位二进制数表示一位十六进制数。

A. 一B. 二C. 三D. 四正确答案：D3. TTL与非门当输入端A、B取值分别为（）时，输出端值为0。

A. 0、0B. 0、1C. 1、0D. 1、1正确答案：D4. 十六进制的基数是（）。

A. 2B. 8C. 10D. 16正确答案：D5. 十六进制数AC转换为二进制数是（）。

A. 10101100B. 10001100C. 10011101D. 11011001正确答案：A6. 十六进制的C对应于十进制的（）。

A. 11B. 12C. 13D. 14正确答案：B大工16春《数字电路与系统》在线作业1二、多选题（共6 道试题，共30 分。

）1. 下列说法正确的是？（）A. 数字电路信号在时间上不连续B. 数字电路的工作信号采用二进制C. 模拟电路的输入输出量均为模拟量D. 模拟电路可进行逻辑判断和运算正确答案：ABC2. 下列关于二进制数11001的各种表示法中，正确的是（）。

A. 其反码是11001B. 其反码是00110C. 其补码是11001D. 其补码是00111正确答案：BD3. 数字电路与模拟电路相比较，（）。

A. 前者对元器件参数精度的要求比后者高B. 前者对元器件参数精度的要求比后者低C. 前者对电源稳定性的要求比后者高D. 前者对电源稳定性的要求比后者低正确答案：BD4. 数字信号的特点是（）。

A. 在时间上是连续的B. 在时间上是离散的C. 在数值上是连续的D. 在数值上是离散的正确答案：BD5. 下列数中与8421BCD码（10000111.10010100）相等的是（）。

A. 二进制数1010111.1111B. 二进制数10000111.10010100C. 十进制数87.94D. 十进制数135.5625正确答案：AC6. 在数字系统中，0和1以及它们的组合可以用来表示（）。

大连理工大学智慧树知到“电力系统自动化技术”《数字电路与系统》网课测试题答案（图片大小可自由调整）第1卷一.综合考核(共10题)1.下列关于多变量异或运算说法中，正确的是()。

A.奇数个变量为0，则结果为1B.奇数个变量为1，则结果为1C.偶数个变量为1，则结果为1D.偶数个变量为1，则结果为02.基本RS触发器可以通过统一的控制信号控制其转换时刻。

()A.正确B.错误3.TTL与非门和TTL非门相比较，下列说法正确的是()。

A.结构不同B.结构相同C.输入端个数不同D.输入端个数相同4.转换精度是表征DAC性能的唯一的参数。

()A.正确B.错误5.改变集成计数器的模的方法有哪些?()A.异步清0法B.同步清0法C.异步置数法D.同步置数法6.由与非门构成的基本RS触发器中，当两个输入端都为1时，触发器()。

A.具有保持功能B.置1C.置0D.是不确定状态7.两个模N计数器级联，可实现()的计数器。

A.1B.N×NC.ND.2N8.7485是一个()。

A.译码器B.编码器C.触发器D.数值比较器9.时序逻辑电路要想完全描述功能，必须要有下列哪些方程?()A.特性方程B.激励方程C.状态方程D.输出方程10.A+AB=()。

A.AB.BC.ABD.A+B第1卷参考答案一.综合考核1.参考答案：BD2.参考答案：B3.参考答案：BC4.参考答案：B5.参考答案：ABCD6.参考答案：A7.参考答案：B8.参考答案：D9.参考答案：BCD10.参考答案：A。

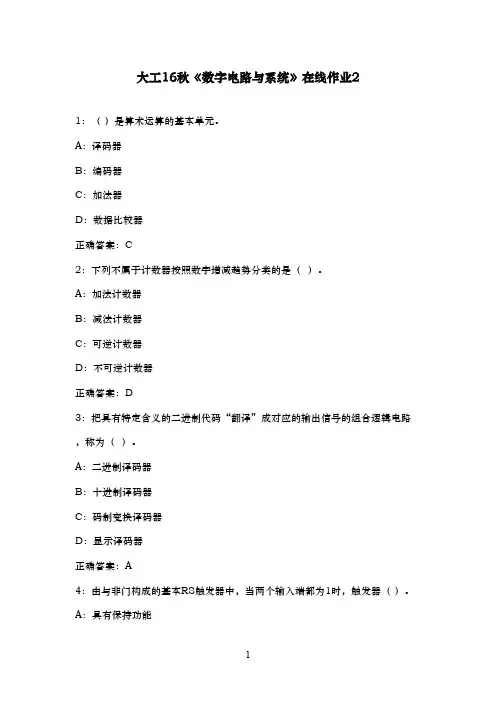

大工16秋《数字电路与系统》在线作业21：（）是算术运算的基本单元。

A：译码器B：编码器C：加法器D：数据比较器正确答案：C2：下列不属于计数器按照数字增减趋势分类的是（）。

A：加法计数器B：减法计数器C：可逆计数器D：不可逆计数器正确答案：D3：把具有特定含义的二进制代码“翻译”成对应的输出信号的组合逻辑电路，称为（）。

A：二进制译码器B：十进制译码器C：码制变换译码器D：显示译码器正确答案：A4：由与非门构成的基本RS触发器中，当两个输入端都为1时，触发器（）。

A：具有保持功能B：置1C：置0D：是不确定状态正确答案：A5：下列哪项不属于集成触发器按照触发方式的分类？（）A：电平触发器B：脉冲触发器C：时钟触发器D：边沿触发器正确答案：C6：TTL维持阻塞D触发器在（）触发。

A：时钟脉冲上升沿B：时钟脉冲下降沿C：时钟脉冲上升沿和下降沿都可D：时钟脉冲上升沿和下降沿都不可正确答案：A7：时序逻辑电路的信号与下列哪些因素有关？（）A：当时的输入信号B：以前的状态C：以前的输入信号D：初始状态正确答案：ABCD8：下列关于显示器驱动电路的说法正确的是（）。

A：半导体数码管可以用TTL集成电路直接驱动B：半导体数码管可以用CMOS集成电路直接驱动C：液晶显示器可以用TTL集成电路直接驱动D：液晶显示器可以用CMOS集成电路直接驱动正确答案：ABCD9：为消除时钟触发器的空翻现象，产生了哪几种常用的触发器？（）A：主从触发器B：维持阻塞触发器C：边沿触发器D：基本触发器正确答案：ABC10：下列关于触发器之间的转换正确的是（）。

A：D触发器可以转换成JK触发器B：D触发器可以转换成T触发器C：JK触发器可以转换成D触发器D：JK触发器可以转换成T触发器正确答案：ABCD11：组合逻辑电路设计过程中，关于正逻辑的说法正确的是（）。

A：1表示肯定B：1表示否定C：0表示肯定D：0表示否定正确答案：AD12：触发器具有哪些特点？（）A：具有稳定的1状态和0状态B：触发器的状态可以自行保持C：在外加输入信号作用下，触发器可以改变状态D：触发器具有记忆功能正确答案：ABCD13：主从JK触发器只适合于CLK窄脉冲触发。

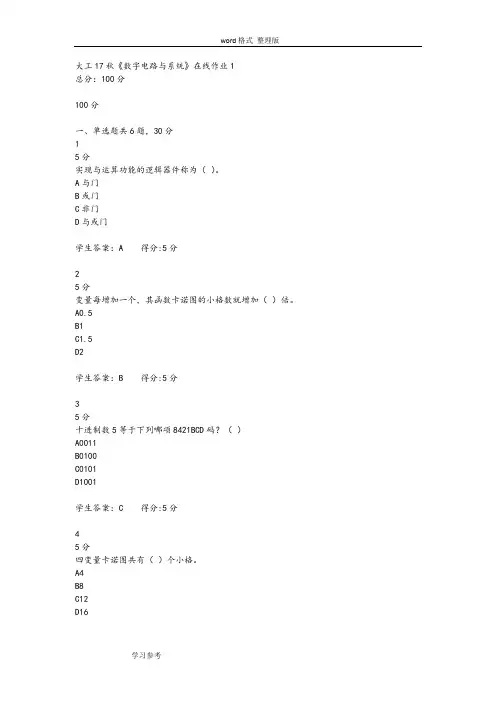

大工17秋《数字电路与系统》在线作业1总分：100分100分一、单选题共6题，30分15分实现与运算功能的逻辑器件称为（）。

A与门B或门C非门D与或门学生答案：A 得分:5分25分变量每增加一个，其函数卡诺图的小格数就增加（）倍。

A0.5B1C1.5D2学生答案：B 得分:5分35分十进制数5等于下列哪项8421BCD码？（）A0011B0100C0101D1001学生答案：C 得分:5分45分四变量卡诺图共有（）个小格。

A4B8C12D16学生答案：D 得分:5分55分十六进制的C对应于十进制的（）。

A11B12C13D14学生答案：B 得分:5分65分三个变量A、B、C可以构成几个最小项？（）A3B6C8D9学生答案：C 得分:5分二、多选题共6题，30分15分用卡诺图表示逻辑函数时，在卡诺图中相应（）。

A最小项的位置填0B最小项的位置填1C最小项以外的其他位置填0D最小项以外的其他位置填1学生答案：BC 得分:5分25分下列数中和十进制数141相等的是（）。

A二进制数11110001B二进制数10001101C八进制数215D八进制数125学生答案：BC 得分:5分3下列关于8421BCD码的说法中，正确的是（）。

A8421BCD码可以直接转换成二进制数B8421BCD码不能直接转换成二进制数C8421BCD码可以直接转换成十进制数D8421BCD码不能直接转换成十进制数学生答案：BC 得分:5分45分实现基本逻辑运算的门电路有（）。

A与非门B或非门C与门D或门学生答案：CD 得分:5分55分下列属于逻辑代数的基本运算的是（）。

A与B与非C或D或非学生答案：AC 得分:5分65分下列关于数字量的说法正确的是（）。

A在时间上连续B在数值上连续C在时间上离散D在数值上离散学生答案：CD 得分:5分三、判断题共8题，40分15分十进制数（+35）的补码表示是0,011101。

A错误学生答案：A 得分:5分25分CMOS三态门是个高电平有效的三态门。

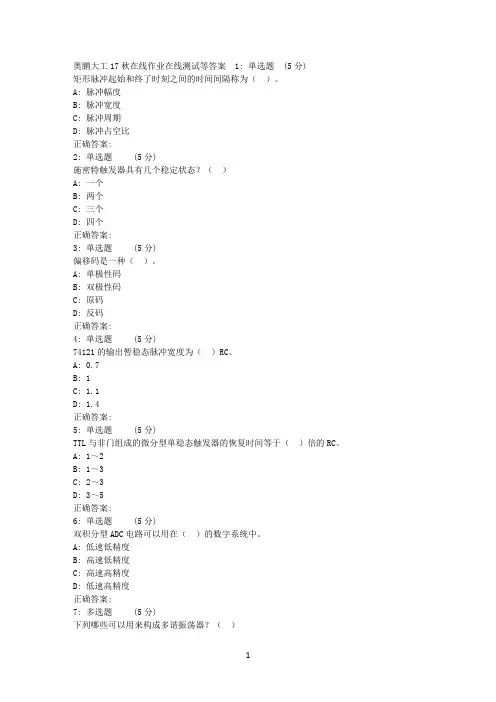

奥鹏大工17秋在线作业在线测试等答案 1: 单选题(5分)矩形脉冲起始和终了时刻之间的时间间隔称为（）。

A: 脉冲幅度B: 脉冲宽度C: 脉冲周期D: 脉冲占空比正确答案:2: 单选题(5分)施密特触发器具有几个稳定状态？（）A: 一个B: 两个C: 三个D: 四个正确答案:3: 单选题(5分)偏移码是一种（）。

A: 单极性码B: 双极性码C: 原码D: 反码正确答案:4: 单选题(5分)74121的输出暂稳态脉冲宽度为（）RC。

A: 0.7B: 1C: 1.1D: 1.4正确答案:5: 单选题(5分)TTL与非门组成的微分型单稳态触发器的恢复时间等于（）倍的RC。

A: 1～2B: 1～3C: 2～3D: 3～5正确答案:6: 单选题(5分)双积分型ADC电路可以用在（）的数字系统中。

A: 低速低精度B: 高速低精度C: 高速高精度D: 低速高精度正确答案:7: 多选题(5分)下列哪些可以用来构成多谐振荡器？（）A: 555定时器B: TTL与非门C: 石英晶体D: 施密特触发器正确答案:8: 多选题(5分)RAM是指（）。

A: 随机存取存储器B: 读存储器C: 写存储器D: 读/写存储器正确答案:9: 多选题(5分)DAC的分辨率可以如何表示？（）A: 最低有效位B: 最低有效位与最小输出之比C: 最低有效位与最大输出之比D: 直接用位数n表示正确答案:,10: 多选题(5分)ADC的转换精度常用下列哪些项来表示？（）A: 分辨率B: 转换误差C: 线性误差D: 温度系数正确答案:,11: 多选题(5分)下列过程选项中在转换过程中同时实现的是（）。

A: 取样和保持B: 取样和量化C: 保持和编码D: 量化和编码正确答案:12: 多选题(5分)下列应用中，属于单稳态触发器在脉冲整形变换方面的是（）。

A: 将脉冲波形展宽B: 将脉冲波形变窄C: 将脉冲波形幅值变高D: 将不规则波形变成矩形波正确答案:13: 判断题(5分)通常用线性误差的大小来表示D/A变换器的线性度。

大工19秋《数字电路与系统》在线作业1四变量卡诺图共有（）个小格。

A.4B.8C.12D.16正确答案:D如何判断一个三极管导通？（）A.Vbe0.5VB.Vbe=0.7VC.Vbe=0.5VD.Vbe0.7V正确答案:B一个两输入单输出的与门中，两个输入端分别为0和1，那么输出端真值为（）。

A.0B.1C.2D.3正确答案:ATTL与非门当输入端A、B取值分别为（）时，输出端值为0。

A.0、0B.0、1C.1、0D.1、1正确答案:D十六进制数AC转换为二进制数是（）。

A.10101100B.10001100C.10011101D.11011001正确答案:A实现与运算后再进行非运算的复合逻辑门电路称为（）。

A.异或门B.同或门C.或非门D.与非门正确答案:DCMOS电路与TTL电路相比较，（）。

A.前者抗干扰能力强B.后者抗干扰能力强C.二者工作速度相差很大D.二者工作速度很接近正确答案:AD下列关于二进制数11001的各种表示法中，正确的是（）。

A.其反码是11001B.其反码是00110C.其补码是11001D.其补码是00111正确答案:BD化简逻辑表达式的优点在于：表达式化简的越简单，则（）。

A.其表示的逻辑关系越明显B.可以节省材料C.可以降低成本D.可以提高系统的可靠性正确答案:ABCD下列门电路中，哪些可以实现复合逻辑运算？（）A.与门B.与非门C.或门D.或非门正确答案:BD在数字系统中，0和1以及它们的组合可以用来表示（）。

A.数字B.字母C.符号代码D.汉字正确答案:ABC数字系统可以应用于下列哪些实际中？（）A.计算器B.CPUC.MP3D.交通信号灯控制电路正确答案:ABCD对于任意一个最小项，只有一组变量的取值使它的值为0，而其他取值都使该最小项为1。

A.错误B.正确正确答案:A与非门是基本逻辑门电路的一种。

A.错误B.正确正确答案:A将十进制数转换成二进制数，整数部分的操作是：十进制数的整数部分除以2取余数，直到商为0，将余数顺序排列。

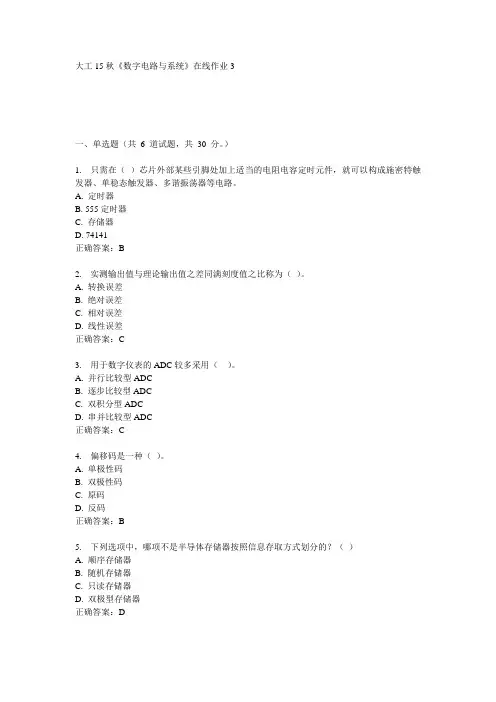

大工15秋《数字电路与系统》在线作业3一、单选题（共6 道试题，共30 分。

）1. 只需在（）芯片外部某些引脚处加上适当的电阻电容定时元件，就可以构成施密特触发器、单稳态触发器、多谐振荡器等电路。

A. 定时器B. 555定时器C. 存储器D. 74141正确答案：B2. 实测输出值与理论输出值之差同满刻度值之比称为（）。

A. 转换误差B. 绝对误差C. 相对误差D. 线性误差正确答案：C3. 用于数字仪表的ADC较多采用（）。

A. 并行比较型ADCB. 逐步比较型ADCC. 双积分型ADCD. 串并比较型ADC正确答案：C4. 偏移码是一种（）。

A. 单极性码B. 双极性码C. 原码D. 反码正确答案：B5. 下列选项中，哪项不是半导体存储器按照信息存取方式划分的？（）A. 顺序存储器B. 随机存储器C. 只读存储器D. 双极型存储器正确答案：D6. 555定时器的电压范围为（）V。

A. 0-3B. 3-5C. 0-18D. 3-18正确答案：D大工15秋《数字电路与系统》在线作业3二、多选题（共6 道试题，共30 分。

）1. 单稳态触发器具有哪些工作状态？（）A. 稳态B. 暂态C. 暂稳态D. 以上都不正确正确答案：AC2. 下列哪些属于目前常见的DAC？（）A. 权电阻网络DACB. 梯型电阻网络DACC. 倒梯型电阻网络DACD. 电流激励DAC正确答案：ABCD3. 用于视频信号处理的A/D转换单片集成电路大多采用（）ADC。

A. 单积分型B. 双积分型C. 并行比较型D. 串并比较型正确答案：CD4. 典型的ROM电路结构组成包括（）。

A. 地址译码器B. 存储矩阵C. 输出电路D. 输入电路正确答案：ABC5. 下列哪些因素可以引起DAC的转换误差？（）A. 基准电压的精度和不稳定度B. 运算放大器的零点漂移C. 模拟开关的导通电阻差异D. 电阻网络电阻值偏差正确答案：ABCD6. 根据电路的工作状态，集成单稳态触发器可分为哪些种类？（）A. 断续触发B. 持续触发C. 可重复触发D. 非重复触发正确答案：CD大工15秋《数字电路与系统》在线作业3三、判断题（共8 道试题，共40 分。

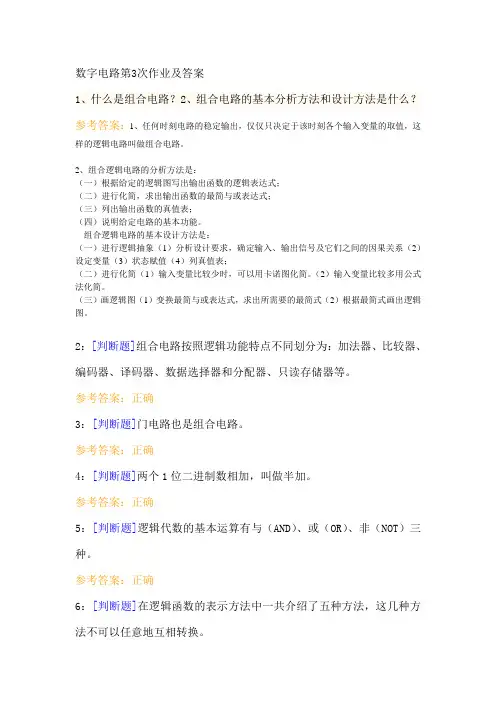

数字电路第3次作业及答案
1、什么是组合电路？
2、组合电路的基本分析方法和设计方法是什么？参考答案：1、任何时刻电路的稳定输出，仅仅只决定于该时刻各个输入变量的取值，这样的逻辑电路叫做组合电路。

2、组合逻辑电路的分析方法是：
（一）根据给定的逻辑图写出输出函数的逻辑表达式；
（二）进行化简，求出输出函数的最简与或表达式；
（三）列出输出函数的真值表；
（四）说明给定电路的基本功能。

组合逻辑电路的基本设计方法是：
（一）进行逻辑抽象（1）分析设计要求，确定输入、输出信号及它们之间的因果关系（2）设定变量（3）状态赋值（4）列真值表；
（二）进行化简（1）输入变量比较少时，可以用卡诺图化简。

（2）输入变量比较多用公式法化简。

（三）画逻辑图（1）变换最简与或表达式，求出所需要的最简式（2）根据最简式画出逻辑图。

2：[判断题]组合电路按照逻辑功能特点不同划分为：加法器、比较器、编码器、译码器、数据选择器和分配器、只读存储器等。

参考答案：正确
3：[判断题]门电路也是组合电路。

参考答案：正确
4：[判断题]两个1位二进制数相加，叫做半加。

参考答案：正确
5：[判断题]逻辑代数的基本运算有与（AND）、或（OR）、非（NOT）三种。

参考答案：正确
6：[判断题]在逻辑函数的表示方法中一共介绍了五种方法，这几种方法不可以任意地互相转换。

参考答案：错误
7：[判断题]公式化简法的优点是它的使用不受任何条件的限制。

参考答案：正确。

大工21秋《数字电路与系统》在线作业3试卷总分:100 得分:100一、单选题 (共 6 道试题,共 30 分)1.下列哪些是施密特触发器所具有的特点？（）[-A.-]具有两个稳定状态[-B.-]具有一个稳定状态、一个暂稳态[-C.-]没有稳态，有两个暂稳态[-D.-]没有稳态，也没有暂稳态[解析]本道试题难度中等，请认真完成[标准.答案]：A2.矩形脉冲起始和终了时刻之间的时间间隔称为（）。

[-A.-]脉冲幅度[-B.-]脉冲宽度[-C.-]脉冲周期[-D.-]脉冲占空比[解析]本道试题难度中等，请认真完成[标准.答案]：B3.偏移码是一种（）。

[-A.-]单极性码[-B.-]双极性码[-C.-]原码[-D.-]反码[解析]本道试题难度中等，请认真完成[标准.答案]：B4.ADC的分辨率一般用输出的（）位数来表示。

[-A.-]二进制[-B.-]八进制[-C.-]十进制[-D.-]十六进制[解析]本道试题难度中等，请认真完成[标准.答案]：A5.使用双极性码时，其满刻度值是单极性码满刻度值的（）。

[-A.-]0.5倍[-B.-]1倍[-C.-]1.5倍[-D.-]2倍[解析]本道试题难度中等，请认真完成[标准.答案]：A6.实测输出值与理论输出值之差同满刻度值之比称为（）。

[-A.-]转换误差[-B.-]绝对误差[-C.-]相对误差[-D.-]线性误差[解析]本道试题难度中等，请认真完成[标准.答案]：C二、多选题 (共 6 道试题,共 30 分)7.下列应用中，属于单稳态触发器在脉冲整形变换方面的是（）。

[-A.-]将脉冲波形展宽[-B.-]将脉冲波形变窄[-C.-]将脉冲波形幅值变高[-D.-]将不规则波形变成矩形波[解析]本道试题难度中等，请认真完成[标准.答案]：ABD8.单稳态触发器何时翻转回稳态取决于哪些因素？（）[-A.-]输入信号[-B.-]输出信号[-C.-]电路参数R[-D.-]电路参数C[解析]本道试题难度中等，请认真完成[标准.答案]：CD9.下列哪些属于模拟信号？（）[-A.-]温度[-B.-]压力[-C.-]高度[-D.-]位移[解析]本道试题难度中等，请认真完成[标准.答案]：ABCD10.下列哪些是双极性码？（）[-A.-]原码[-B.-]反码[-C.-]补码[-D.-]偏移码[解析]本道试题难度中等，请认真完成[标准.答案]：ABCD11.单稳态触发器的暂稳态时间Tω取决于哪些因素？（）[-A.-]输入信号[-B.-]输出信号[-C.-]定时元件R[-D.-]定时元件C[解析]本道试题难度中等，请认真完成[标准.答案]：CD12.下列哪些因素可以引起DAC的转换误差？（）[-A.-]基准电压的精度和不稳定度[-B.-]运算放大器的零点漂移[-C.-]模拟开关的导通电阻差异[-D.-]电阻网络电阻值偏差[解析]本道试题难度中等，请认真完成[标准.答案]：ABCD三、判断题 (共 8 道试题,共 40 分)13.转换精度是表征DAC性能的唯一的参数。

【奥鹏】大工19秋《数字电路与系统》在线作业3-辅导资料
试卷总分:100 得分:100
一、单选题 (共 6 道试题,共 30 分)
第1题，只需在（）芯片外部某些引脚处加上适当的电阻电容定时元件，就可以构成施密特触发器、单稳态触发器、多谐振荡器等电路。

[A.]定时器
[B.]存储器
[C.]74141
[D.]555定时器
正确的答案是:D
第2题，R-2R倒梯形电阻网络DAC电路的模拟电压输出与R-2R梯形电阻网络DAC电路的模拟电压输出相比，（）。

[A.]后者大
[B.]前者大
[C.]二者相同
[D.]二者大小不定
正确的答案是:C
第3题，权电阻网络DAC电路图中常出现的MSB代表的含义是（）。

[A.]最高有效位
[B.]最小值
[C.]最大值
[D.]最低有效位
正确的答案是:A
第4题，TTL与非门组成的微分型单稳态触发器的恢复时间等于（）倍的RC。

[A.]3～5
[B.]2～3
[C.]1～3
[D.]1～2
正确的答案是:A
第5题，单稳态触发器在下列哪方面中未体现其应用？（）
[A.]脉冲整形及变换
[B.]延时
[C.]定时
[D.]存储
正确的答案是:D
第6题，矩形脉冲起始和终了时刻之间的时间间隔称为（）。

[A.]脉冲幅度
[B.]脉冲宽度。

数字电路与系统_大连理工大学中国大学mooc课后章节答案期末考试题库2023年1.ASM图是数字系统控制过程的算法流程图，表示了所有操作的准确时间序列，精确到一个时钟周期。

参考答案:正确2.把256×2的RAM，扩展成256×4的RAM，需要2片256×2的RAM。

参考答案:正确3.设计三种图案彩灯控制系统的控制器。

三种图案彩灯依次循环亮，其中苹果形图案灯亮16 s，香蕉形图案灯亮12 s，葡萄形图案灯亮9 s。

用逻辑变量A、B、G分别表示苹果灯、香蕉灯、葡萄灯。

用逻辑变量X、Y、Z分别表示计时信号16s、12s、9s。

下列ASM图正确表示了该灯光控制系统。

【图片】参考答案:错误4.计数器不是时序逻辑电路。

参考答案:错误5.已知有DAC电路，如下图所示。

其中【图片】，【图片】=5伏，当输入二进制数为110时，输出电压是多少？【图片】参考答案:-3.75 伏6.观察下列电路，Vref=10伏，如果输入二进制数为1000000000时，输出电压多少？【图片】参考答案:0 伏7.一般来说，时序逻辑电路由组合电路和触发器两部分组成。

参考答案:正确8.74161是一款模15的计数器。

参考答案:错误9.74163是异步清零、同步置数的计数器。

参考答案:错误10.如果用卡诺图化简逻辑函数，拟得到最简或与式，应该在卡诺图上圈0。

参考答案:正确11.具有直接输入端的触发器，其直接输入端有最高优先权，可以直接决定触发器的状态。

参考答案:正确12.在用卡诺图求逻辑函数的最简与或式的时候，如果有一个圈中的1都被别的圈包含了，那么可以断定：这个圈是多余的。

参考答案:正确13.用74290实现模40的计数器，至少需要2片74290。

参考答案:正确14.把石英晶体加入多谐振荡器电路中，其目的是让频率更稳定。

参考答案:正确15.观察下图，该多路数据选择器完成的逻辑函数是【图片】【图片】参考答案:正确16.已知一个数字系统，有5个独立状态。

大工16秋《模拟电子线路》在线作业3满分答案大工16秋《模拟电子线路》在线作业3
一、单选题（共10题，总分50分）
1.电压、电流反馈的判断方法说法错误的是()。

a.常用方法是“输出短路法”
b、设置RL=0（或VO=0）。

如果反馈信号不存在，则为电压反馈。

C.设置RL=0（或VO=0）。

如果反馈信号仍然存在，则为电流反馈。

D.负电流反馈可以稳定输出电压。

正确答案：D
2.构成反馈通路的元器件是()。

a.只能是电阻元件
b、它只能是有源器件，如三极管和集成运算放大器。

C.它只能是被动设备
d.可以是无源器件，也可以是有源器件正确答案：d
3.运算放大器电路在线性区域稳定工作的条件是引入（）。

a、深正反馈深负反馈电压反馈电流反馈正确答案：B
4.为实现稳定输出电压，应引入()。

a.串联负反馈b.并联负反馈c.电压负反馈d.电流负反馈正确答案：c
5.直流稳压电源中的滤波电路应为（）。

a、高通滤波器B.低通滤波器C.带通滤波器D.以上可以是正确答案：B
6.当电路中的反馈信号以电流的形式出现在电路输入回路的反馈称为()反馈。

a.串联
b.并联
c.电压
d.电流正确答案：b
7.RC正弦波振荡器自激振荡的条件为（）。

a、| af|≥1b.|af |>1c.|af |<1。

2016电路在线作业答案1-4满分电路_在线作业_1交卷时间：2016-03-09 23:00:29一、单选题1.(5分)• A. （a ）u=1V 、（b ）i=-1A 、（c ）u=-3V• B. （a ）u=1V 、（b ）i=1A 、（c ）u=-3V• C. （a ）u=-1V 、（b ）i=1A 、（c ）u=3V•D. （a ）u=1V 、（b ）i=1A 、（c ）u=-3V得分： 5 知识点： 电路 展开解析 答案 A 解析2.(5分)求下图所示各电路中的电流或电压。

（ ）下图所示电路，在开关S 断开时，电容C 两端的电压为（ ）。

• A. -2V• B. 10V• C. 按指数规律增加•D. 0V得分： 5 知识点： 电路 展开解析 答案 B 解析3.(5分)• A.• B.• C.•D.得分： 5 知识点： 电路 展开解析 答案 A 解析4.(5分)若正弦电压u=U m sin （ωt+ϕ），则下列各相量表示式中，正确的是（ ）。

•A. 1• B. 0.•C. 0.2•D. 0.08得分： 5 知识点： 电路 展开解析 答案 C 解析5.(5分)• A.•B.下图所示串联电路中，互感元件的耦合系数为（ ）。

下图所示的正弦交流电路中，，，且电路处于谐振状态，则复阻抗Z 为（ ）。

• C.•D.得分： 5 知识点： 电路 展开解析答案 B 解析6.(5分)• A. 6～10ms• B. 30～50ms• C. 10～30ms•D. 37.5～62.5ms得分： 5 知识点： 电路 展开解析答案 A 解析7.(5分)•A. 回路电流法•B. 2B 法• C. 支路电流法•D. 结点电压法得分： 5 知识点： 电路工程上认为R ＝25Ω、L=50mH 的串联电路中发生暂态过程时将持续（ ）。

自动满足基尔霍夫电压定律的电路求解法是（ ）。

展开解析 答案 D 解析8.(5分)• A. （a ）耗能元件、（b ）耗能元件、（c ）供能元件、（d ）供能元件• B. （a ）耗能元件、（b ）供能元件、（c ）供能元件、（d ）耗能元件• C. （a ）供能元件、（b ）耗能元件、（c ）耗能元件、（d ）供能元件•D. （a ）供能元件、（b ）耗能元件、（c ）供能元件、（d ）耗能元件得分： 5 知识点： 电路 展开解析 答案 A 解析9.(5分)•A. 因为电容C 的储能值没有变，所以不产生过渡过程试根据题下图中所标电压、电流参考方向，判断方框内是耗能元件还是供能元件。

大工16秋《数字电路与系统》在线作业3
一、单选题（共 6 道试题，共 30 分。

）
1. 使用双极性码时，其满刻度值是单极性码满刻度值的（）。

A. 0.5倍
B. 1倍
C. 1.5倍
D. 2倍
正确答案：A
2. 量化过程中所取的（）单位称为量化单位。

A. 最小模拟
B. 最大模拟
C. 最小数量
D. 最大数量
正确答案：C
3. 下列哪些是施密特触发器所具有的特点？（）
A. 具有两个稳定状态
B. 具有一个稳定状态、一个暂稳态
C. 没有稳态，有两个暂稳态
D. 没有稳态，也没有暂稳态
正确答案：A
4. 幅度鉴别是从一连串幅度不等的波形中，利用施密特触发器的回差特性，鉴别出（）的波形来。

A. 幅度较大
B. 幅度较小
C. 坡形较陡
D. 坡形平缓
正确答案：A
5. 555定时器构成的施密特触发器上限阈值电压是Vcc的（）倍。

A. 1/3
B. 1/2
C. 2/3
D. 1
正确答案：C
6. AD7533是（）。

A. 八位CMOS集成DAC
B. 八位CMOS集成ADC
C. 十位CMOS集成DAC
D. 十位CMOS集成ADC
正确答案：C。

【奥鹏】大工19春《数字电路与系统》在线作业3-0001
试卷满分:100 试卷得分:100
一、单选题 (共 6 道试题,共 30 分)
1.TTL与非门组成的微分型单稳态触发器的恢复时间等于（）倍的RC。

[A.]1～2
[B.]1～3
[C.]2～3
[D.]3～5
[仔细分析以上题目，并作答]
-正确答案-:D
2.TTL与非门组成的微分型单稳态触发器的暂稳态时间等于（）RC。

[A.]0.7
[B.]1
[C.]1.1
[D.]1.4
[仔细分析以上题目，并作答]
-正确答案-:C
3.偏移码是一种（）。

[A.]单极性码
[B.]双极性码
[C.]原码
[D.]反码
[仔细分析以上题目，并作答]
-正确答案-:B
4.双积分型ADC电路可以用在（）的数字系统中。

[A.]低速低精度
[B.]高速低精度
[C.]高速高精度
[D.]低速高精度
[仔细分析以上题目，并作答]
-正确答案-:D
5.只需在（）芯片外部某些引脚处加上适当的电阻电容定时元件，就可以构成施密特触发器、单稳态触发器、多谐振荡器等电路。

[A.]定时器
[B.]555定时器
[C.]存储器。

大工16春《数字电路与系统》在线作业2（附答案）大工16春《数字电路与系统》在线作业2一、单选题（共 6 道试题，共 30 分。

）1. 时钟RS触发器输入端S=R=0时，CLK=1，则触发器（）。

A. 两个输出端同时变为1B. 次态为0C. 次态为1D. 保持原态正确答案：D2. 把具有特定含义的二进制代码“翻译”成对应的输出信号的组合逻辑电路，称为（）。

A. 二进制译码器B. 十进制译码器C. 码制变换译码器D. 显示译码器正确答案：A3. 边沿触发器的触发方式是（）。

A. 主从触发B. 脉冲触发C. 边沿触发D. 电平触发正确答案：C4. 把时钟JK触发器的两个输入端连接在一起可以构成一个时钟（）触发器。

A. RSB. JKC. DD. T正确答案：D5. （）的功能是将一种码制的代码转换成另一种码制的代码。

A. 二进制译码器B. 十进制译码器C. 码制变换译码器D. 显示译码器正确答案：C6. 74194是由（）个触发器组成的四位移位寄存器。

A. 一B. 二C. 三D. 四正确答案：D大工16春《数字电路与系统》在线作业2二、多选题（共 6 道试题，共 30 分。

）1. 基本RS触发器输入端为/R和/S时，下列哪些情况下触发器状态稳定？（）A. /R=/S=1B. /R=1、/S=0C. /R=0、/S=1D. /R=/S=0正确答案：ABC2. 将触发器按照内部结构形式分类，下列哪些属于此类？（）A. 维持阻塞触发器B. JK触发器C. 主从触发器D. 负边沿触发器正确答案：ACD3. 数据选择器的功能是将多个输入数据中的一个送到唯一的输出端，常用的有哪些？（）A. 二选一B. 四选一C. 八选一D. 十六选一正确答案：ABCD4. 组合逻辑电路设计过程中，关于正逻辑的说法正确的是（）。

A. 1表示肯定B. 1表示否定C. 0表示肯定D. 0表示否定正确答案：AD5. 时序逻辑电路要想完全描述功能，必须要有下列哪些方程？（）A. 特性方程B. 激励方程C. 状态方程D. 输出方程正确答案：BCD6. 下列关于显示器驱动电路的说法正确的是（）。

大工16秋《数字电路与系统》在线作业1满分答案1：二进制数10011110的补码是（）。

A：01100001B：01100010C：10011100D：01100011正确答案：B2：数字电路通常采用（）进行计数。

A：二进制B：八进制C：十进制D：十六进制正确答案：A3：可以用（）位二进制数表示一位十六进制数。

A：一B：二C：三D：四正确答案：D4：实现与运算功能的逻辑器件称为（）。

A：与门B：或门C：非门D：与或门正确答案：A5：十进制有（）个数码。

A：2B：8C：10D：16正确答案：C6：四变量卡诺图共有（）个小格。

A：4B：8C：12D：16正确答案：D7：化简逻辑表达式的优点在于：表达式化简的越简单，则（）。

A：其表示的逻辑关系越明显B：可以节省材料C：可以降低成本D：可以提高系统的可靠性正确答案：ABCD8：下列说法正确的是？（）A：数字电路信号在时间上不连续B：数字电路的工作信号采用二进制C：模拟电路的输入输出量均为模拟量D：模拟电路可进行逻辑判断和运算正确答案：ABC9：TTL与非门中不用的输入端如何处理？（）A：接+5V高电平B：与使用端并联C：接地D：悬空正确答案：ABD10：下列数中与8421BCD码（10000111.10010100）相等的是（）。

A：二进制数1010111.1111B：二进制数10000111.10010100C：十进制数87.94D：十进制数135.5625正确答案：AC11：下列数中与十进制数241相等的是（）。

A：二进制数11110001B：二进制数10111001C：八进制数361D：八进制数163正确答案：AC12：用卡诺图表示逻辑函数时，在卡诺图中相应（）。

A：最小项的位置填0B：最小项的位置填1C：最小项以外的其他位置填0D：最小项以外的其他位置填1正确答案：BC13：把输出电压波形超前于输入电压波形的时间称为传输延迟时间。

A：错误B：正确正确答案：A14：CMOS三态门是个高电平有效的三态门。

大工20秋《数字电路与系统》在线作业3-0001试卷总分:100 得分:100一、单选题 (共 6 道试题,共 30 分)1.只需在（）芯片外部某些引脚处加上适当的电阻电容定时元件，就可以构成施密特触发器、单稳态触发器、多谐振荡器等电路。

A.定时器B.存储器C.74141D.555定时器答案:D2.R-2R倒梯形电阻网络DAC电路的模拟电压输出与R-2R梯形电阻网络DAC电路的模拟电压输出相比，（）。

A.后者大B.前者大C.二者相同D.二者大小不定答案:C3.权电阻网络DAC电路图中常出现的MSB代表的含义是（）。

A.最高有效位B.最小值C.最大值D.最低有效位答案:A4.TTL与非门组成的微分型单稳态触发器的恢复时间等于（）倍的RC。

A.3～5B.2～3C.1～3D.1～2答案:A5.单稳态触发器在下列哪方面中未体现其应用？（）A.脉冲整形及变换B.延时C.定时D.存储答案:D6.矩形脉冲起始和终了时刻之间的时间间隔称为（）。

A.脉冲幅度B.脉冲宽度C.脉冲周期D.脉冲占空比答案:B二、多选题 (共 6 道试题,共 30 分)7.根据电路的工作状态，集成单稳态触发器可分为哪些种类？（）A.非重复触发B.断续触发C.持续触发D.可重复触发答案:AD8.单稳态触发器具有哪些工作状态？（）A.稳态B.暂稳态C.暂态D.以上都不正确答案:AB9.随机存取存储器具有哪些特点？（）A.随时读出所存数据B.随时写入新数据C.断电可保护数据不丢失D.断电不具有保存数据功能答案:ABD10.用于视频信号处理的A/D转换单片集成电路大多采用（）ADC。

A.并行比较型B.双积分型C.单积分型D.串并比较型答案:AD11.下列哪些是双极性码？（）A.补码B.反码C.原码D.偏移码答案:ABCD12.下列哪些属于常见的脉冲波形？（）A.锯齿波B.钟形波C.矩形波D.方波答案:ABCD三、判断题 (共 8 道试题,共 40 分)13.并行比较型ADC属于间接ADC。
