高等教育自学考试上海统一命题考试-电气传动与可编程控制器(PLC)试卷

模拟试题一距答题结束还有119分11秒一填空题（本大题共7小题，共20分）1电器。

（5分）正确答案：低压电器，高压电器，1200V，1500V答案讲解:按工作电压等级电器分为高压电器和低压电器。

高压电器用于交流电压1200V、直流电压1500V及以上电路中的电器；低压电器用于交流50Hz(或60Hz)，额定电压为1200V以下；直流额定电压1500V及以下的电路中的习题出处:第一章常用低压电器——第一节电器的基本知识难易度：低23分）正确答案：直流，交流，欠压和失压答案讲解:按照所控制电路的种类，接触器可分为交流接触器和直流接触器两大类。

接触器是一种自动的电磁式电器，线圈通入电流，产生磁场，经铁心、衔铁和气隙形成回路，产生电磁力，将衔铁吸向铁心，当处于欠压和失压习题出处:第一章常用低压电器——第二节低压电器的电磁机构及执行机构难易度：低32分）正确答案：常开、常闭答案讲解:复合按钮带有常开触头和常闭触头，手指按下按钮帽，先断开常闭触头再闭合常开触头；手指松开，常开触头和常闭触头先后复位。

习题出处:第一章常用低压电器——第八节主令器难易度：低42分）正确答案：反接制动，能耗制动答案讲解:交流异步电动机定子绕组脱离电源后，由于系统惯性作用，转子需经一段时间才能停止转动。

为了对拖动电动机采取有效的制动措施，电气制动一般有反接制动和能耗制动。

习题出处:第二章常用低压电器——第二节三相异步电动机的基本控制线路难易度：低5、PLC3分）正确答案：输入采样，程序执行，输出刷新，循环扫描答案讲解:PLC大多采用周期扫描方式工作，按用户程序的先后次序逐条运行。

一个完整的周期可分为三个阶段：输入采样、，程序执行、输出刷新。

习题出处:第三章 PLC概述及构成原理——第三节 PLC的工作原理难易度：高6、PLC2分）正确答案：用户程序，系统程序答案讲解:PLC由硬件系统和软件系统两大部分组成。

硬件系统包括中央处理器、存储器、输入/输出模块、编程器等。

p l c考试试题题及答案(总16页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--三、简答题1、什么是低压电器常用的低压电器有哪些2、熔断器的作用是什么熔体电流如何确定3、常用的继电器有哪些类型？简述其各自在电路中的作用。

4、中间继电器与接触器有何区别？5、简述通电延时型和断电延时型时间继电器的动作过程。

6、速度继电器的作用是什么？简述其工作原理。

7、什么是固态继电器它比传统继电器有何优点8、什么是主令电器常用的有哪些电器9、接近开关、光电开关与传统的接触式行程开关有何优缺点？10、电气控制系统图主要包括哪些图形？11、什么是电气原理图包括那些电路12、电气原理图的阅读方法有哪些13、什么是互锁和自锁各用在哪些场合14、电动机的启动方式有哪些？15、电气控制线路设计的规律和原则是什么？五、设计题1、设计一个具有点动、长动和两地控制环节的电路。

2、设计一个时间原则的先启后停控制环节的电路。

3、设计一个Y→△的降压启动控制电路。

4、设计一个速度原则的能耗制动控制电路。

5、设计一个电动机带动机械机构运动的电路。

要求如下：（1）按下连续运行按钮，机构前进，当碰到位置开关SQ1后返回，当碰到位置开关SQ2后自动停车。

（2）前进和后退的任意位置都能停车和重新启动。

（3）机构能够点动前进或后退。

（4）能够两地控制机构连续前进或后退。

五、设计题6、设计一个两台电动机顺序启动停车的电路。

要求如下：（1）按下启动按钮，M1先启动，经10s后M2自行启动。

（2）按下停止按钮，M2先停止，经10s后M1自行停止。

7、设计一台专用机床的电气控制线路，画出电气原理图。

动作程序：快进→工进→停留光刀（3秒钟）→快退→停止。

机床共有三台电机：主电机M1、工进电机M2、快速电机M3。

要求：（1）启动后，工步之间由行程开关转换，设限位保护，为保证工进定位，须采取制动措施。

（2）快速电机可点动调整，但工进时无效。

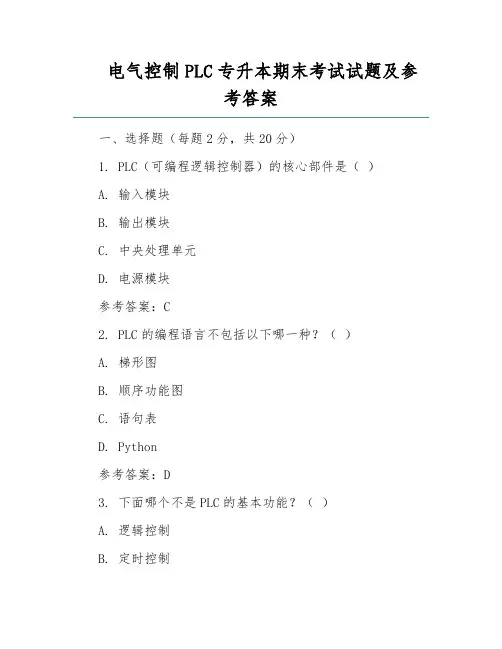

电气控制PLC专升本期末考试试题及参考答案一、选择题（每题2分，共20分）1. PLC（可编程逻辑控制器）的核心部件是（）A. 输入模块B. 输出模块C. 中央处理单元D. 电源模块参考答案：C2. PLC的编程语言不包括以下哪一种？（）A. 梯形图B. 顺序功能图C. 语句表D. Python参考答案：D3. 下面哪个不是PLC的基本功能？（）A. 逻辑控制B. 定时控制C. 计数控制D. 数据加密参考答案：D4. 在PLC的输入/输出模块中，下列哪种信号不是模拟信号？（）A. 电压信号B. 电流信号C. 开关信号D. 温度信号参考答案：C5. PLC的扫描周期主要包括以下哪几个阶段？（）A. 输入采样阶段B. 用户程序执行阶段C. 输出刷新阶段D. 所有以上选项参考答案：D6. 下列哪种情况下，PLC的输出会受到影响？（）A. 输入信号不稳定B. 输出模块损坏C. PLC内部故障D. 所有以上选项参考答案：D7. 下列哪种PLC编程方法适用于复杂顺序控制？（）A. 梯形图B. 顺序功能图C. 语句表D. 结构文本参考答案：B8. PLC的模拟量输入/输出模块一般采用以下哪种技术实现？（）A. 比较器B. 数模转换器C. 模数转换器D. 振荡器参考答案：C9. 下列哪种设备不属于PLC的外部设备？（）A. 编程器B. 人机界面C. 传感器D. 执行器参考答案：C10. 在PLC的编程过程中，下列哪种操作不能实现逻辑运算？（）A. 与运算B. 或运算C. 非运算D. 乘法运算参考答案：D二、填空题（每题2分，共20分）1. PLC的输入/输出接口电路包括________、________和________三部分。

参考答案：输入电路、输出电路、隔离电路2. PLC的定时器分为________定时器和________定时器两种类型。

参考答案：接通延时、断开延时3. PLC的计数器分为________计数器和________计数器两种类型。

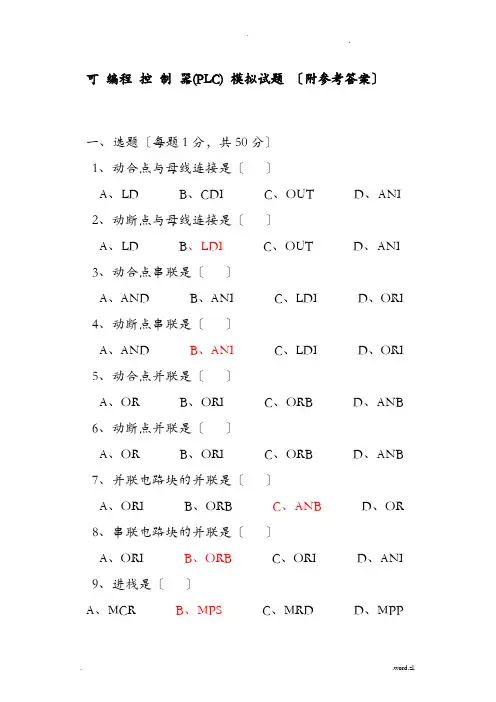

可编程控制器(PLC) 模拟试题〔附参考答案〕一、选题〔每题1分，共50分〕1、动合点与母线连接是〔〕A、LDB、CDIC、OUTD、ANI2、动断点与母线连接是〔〕A、LDB、LDIC、OUTD、ANI3、动合点串联是〔〕A、ANDB、ANIC、LDID、ORI4、动断点串联是〔〕A、ANDB、ANIC、LDID、ORI5、动合点并联是〔〕A、ORB、ORIC、ORBD、ANB6、动断点并联是〔〕A、ORB、ORIC、ORBD、ANB7、并联电路块的并联是〔〕A、ORIB、ORBC、ANBD、OR8、串联电路块的并联是〔〕A、ORIB、ORBC、ORID、ANI9、进栈是〔〕A、MCRB、MPSC、MRDD、MPP10、出栈是〔〕A、MRDB、MCRC、MPPD、MP S11、读栈是〔〕A、MPSB、MRDC、MCRD、MP P12、自保护是〔〕A、RSTB、SETC、PLSD、PLF13、上升沿脉冲输出是〔〕A、SETB、PLFC、PLSD、RST14、解除复位是〔〕A、SETB、PLSC、RSTD、PLF15、下降沿脉冲输出是〔〕A、PLSB、PLFC、SETD、RST16、主控电路块起点是〔〕A、MCRB、OUTC、MCD、END17、完毕是〔〕A、NOPB、ENDC、MCD、MCR18、主控电路块复位是〔〕A、OUTB、MCC、MCRD、SET19、线圈输出是〔〕A、SETB、RSTC、OUTD、MCR20、FX2系列状态元件代号是〔〕A、MB、XC、YD、S21、FX2系列辅助继电器代号是〔〕A、XB、MC、YD、S22、FX2系列输入继电器代号是〔〕A、SB、TC、XD、C23、FX2系列输出继电器代号是〔〕A、TB、YC、SD、M24、FX2系列定时器元件代号是〔〕A、YB、TC、SD、M25、FX2系列计数器元件代号是〔〕A、MB、TC、SD、C26、1分特殊辅助时钟脉冲继电器代号是〔 D 〕A、M8011B、M8012C、M8013D、M8 01427、1秒特殊辅助时钟脉冲继电器代号是〔 C 〕A、M8011B、M8012C、M8013D、M8 01428、0.1秒特殊辅助时钟脉冲继电器代号是〔 B 〕A、M8011B、M8012C、M8013D、M8 01429、0.01秒特殊辅助时钟脉冲继电器代号是〔 A 〕A、M8011B、M8012C、M8013D、M8 01430读出键是〔 C 〕A、INSB、DELC、RDD、WR31、插入键是〔 C 〕A、WRB、DELC、INSD、RD32、写入键是〔 B 〕A、DELB、WRC、INSD、RD33、删除键是〔 B 〕A、WRB、DELC、RDD、INS34、执行键是〔 B 〕A、SPB、GOC、STEPD、CL EAR35、步序键是〔 D 〕A、GOB、SP’C、CLEARD、S TEP36、空格键盘是〔 C 〕A、CLEARB、GOC、SP’D、ST EP37、去除键是〔 B 〕A、SP’B、CLEARC、STEPD、GO38、在写入程序时编程器左上角应显示〔 B 〕A、RB、WC、ID、D39、在读出程序时，编程器左上角应显示〔 A 〕A、RB、WC、ID、D40、在修改程序插入指令时编程器左上角应显示〔 C 〕A、RB、WC、ID、D41、在修改程序删除指令时编程器左上角应显示〔 A 〕A、RB、WC、ID、D42、OUT YO指令是〔〕步A、1B、2C、3D、443、OUT TO指令是〔〕步A、1B、2C、3D、444、OUT CO指令是〔〕步A、1B、2C、3D、445、以下元件要复位的是〔〕A、MB、TC、YD、C46、FXON—24M可编程控制有〔〕个输入点A、24B、14C、12D、1047、FXON—24M可编程控制有〔〕个输出点A、24B、14C、12D、1048、一般可编程控制器有〔种输出方式A、2B、3C、4D、549、目前一般可编程控制器继电器输出点最大承受交流电压为〔B 〕A、100VB、220VC、240VD、380V50、FX—10P编程器液晶显示是〔〕行A、2B、3C、4D、5二、多项选择题〔每题2分，共30分〕1、属于动断点指令的有〔〕A、LDB、LDIC、ANDD、ANIE、OR2、属于动合点指令的有〔〕ORI3、属于串联指令的有〔〕A、ANDB、ANIC、LDID、ORBE、ORI4、属于并联指令的有〔〕A、ANIB、ORC、ORID、ORBE、ANB5、属于成对使用的指令的有〔〕A、MCB、MCRC、SETD、RSTE、PLS6、需要复位的元件有〔A、E 〕A、CB、TO—T245C、T246—T255D、PE、M7、属于积算定时器的有〔D、E 〕A、TOB、T200C、T245D、T246E、T2508、属于100mS的定时器的有〔〕A、TOB、T100C、T199D、T200E、T2459、属于10mS的定时器的有〔〕T24510、属于8进制的有〔〕A、MB、SC、XD、YE、T11、以下元件属于10进制的有〔〕A、MB、SC、XD、YE、T12、可编程控制器的输出形式是〔〕A、继电器B、普通晶闸管C、双向晶闸管D、三极管E、二极管13、属于多重电路输出指令的有〔〕A、MCB、MCRC、MPSD、MRDE、MPP14、具有设定值的元件有〔〕A、MB、SC、TD、YE、C15、在〔〕情况下，PC主机RUN要切至OFF状态A、去除B、运行C、读出D、写入 E、插入三、判断题〔每题1分，共20分〕1、√2、√ 3、× 4、×5、√6、√ 7、× 8、× 9、√1 0、√11、√12、√13、√14、√ 15、√ 16、×17、√18、√19、×20、×1、在运行程序时，可编程主机必须在RUN位置〔〕2、在写入程序时，可编程主机必须在STOP位置〔〕3、定时器分有1分，1秒，0.1秒，0.01秒等几种规格〔〕4、定时器不管什么情况，置位后必须要复位〔〕5、计数器不管什么情况，置位后必须还要复位〔〕6、输出继电器必须要有一个硬接点〔〕7、输出继电器有无数个软接点〔〕8、PLS/PLF脉冲输出指令必须成对使用〔〕9、MC，MCR主控指令必须成对输出〔〕10、OUT，TO，K10指令必须在TO后面键入SP空格键才可正常输入程序〔〕11、键入每条指令后，都必须按GO方向执行〔〕12、旧程序全部去除指令是NOP—A—GO—GO〔〕13、如果原有程序，需要一次删掉，那么可按NOP—A —GO—GO〔〕14、去除程序时，必须在W状态〔〕15、于RUN开关ON时，将MNT/TEST键切至M，就可以看出每一位址之接点ON/OFF状态〔〕16、在主机运行时要想更换，时间继电器的设定值必须先按M/T键，使左上角出现T符号方可进展操作〔〕17、可编程控制器实际上就是一种工业专用计算机〔〕18、可编程控制器输入电压有三种110V，220V，380V 〔〕19、FX—20P编程器有2行显示〔〕20、FX ON40M有40个输入点和输出点〔〕答案可编程控制器(PLC) 模拟试题一、选题〔每题1分，共50分〕1、A2、B3、A4、B5、A6、B7、C8、B9、B 10、C..11、B 12、B 13、C 14、C 15、B 16、C 17、B 1 8、C 19、C 20、D21、B 22、C 23、B 24、B 25、D 26、D 27、C 2 8、B 29、A 30、C31、C 32、B 33、B 34、B 35、D 36、C 37、B 3 8、B 39、A 40、C41、D 42、B 43、C 44、C 45、C 46、A 47、A 48、D 49、B 50、A二、多项选择题〔每题2分，共30分〕1、B，D2、A，B3、A，B4、B，C5、C，D6、A,E7、D,E8、A,B,C9、C,D,E 10、X,Y 11、B,E 12、A,C,D 13、C,D,P14、A，B，E 15、A，D，E三、判断题〔每题1分，共20分〕1、√2、√3、×4、×5、√6、√7、×8、×9、√10、√11、√12、√13、√14、√ 15、√ 16、×17、√18、√19、×20、×. .word.zl.。

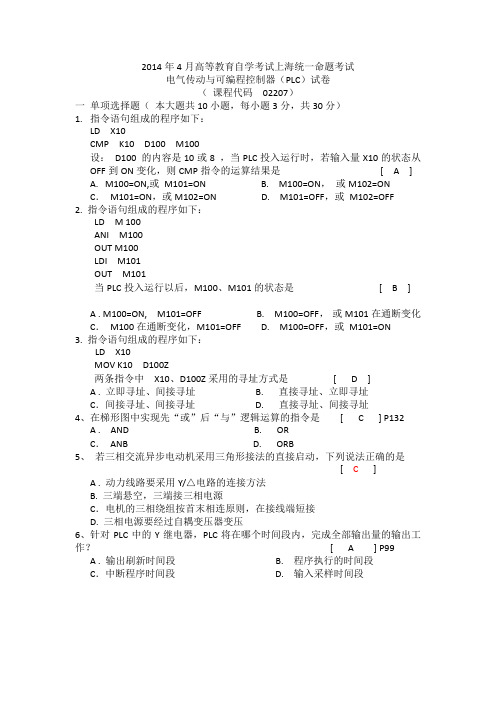

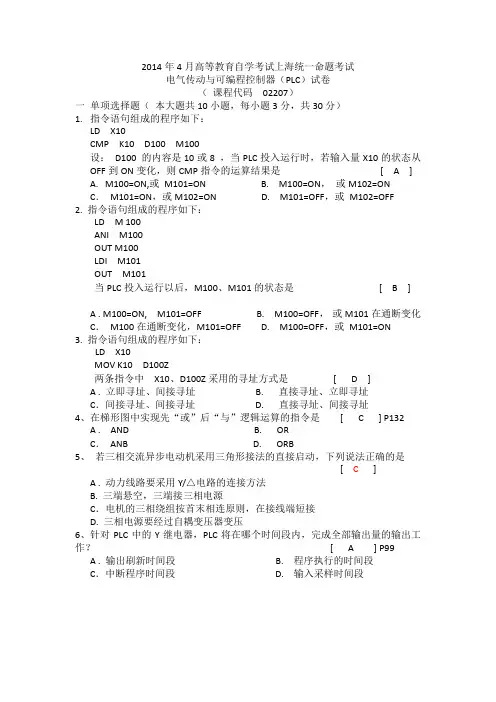

2014年4月高等教育自学考试上海统一命题考试电气传动与可编程控制器（PLC）试卷（课程代码02207）一单项选择题（本大题共10小题，每小题3分，共30分）1.指令语句组成的程序如下：LD X10CMP K10 D100 M100设：D100 的内容是10或8 ，当PLC投入运行时，若输入量X10的状态从OFF到ON变化，则CMP指令的运算结果是[ A ]A.M100=ON,或M101=ONB. M100=ON，或M102=ONC．M101=ON，或M102=ON D. M101=OFF，或M102=OFF2. 指令语句组成的程序如下：LD M 100ANI M100OUT M100LDI M101OUT M101当PLC投入运行以后，M100、M101的状态是[ B ]A . M100=ON, M101=OFF B. M100=OFF，或M101在通断变化C．M100在通断变化，M101=OFF D. M100=OFF，或M101=ON3. 指令语句组成的程序如下：LD X10MOV K10 D100Z两条指令中X10、D100Z采用的寻址方式是[ D ]A . 立即寻址、间接寻址 B. 直接寻址、立即寻址C．间接寻址、间接寻址 D. 直接寻址、间接寻址4、在梯形图中实现先“或”后“与”逻辑运算的指令是[ C ] P132A . AND B. ORC．ANB D. ORB5、若三相交流异步电动机采用三角形接法的直接启动，下列说法正确的是[ C]A . 动力线路要采用Y/△电路的连接方法B. 三端悬空，三端接三相电源C．电机的三相绕组按首末相连原则，在接线端短接D. 三相电源要经过自耦变压器变压6、针对PLC中的Y继电器，PLC将在哪个时间段内，完成全部输出量的输出工作？[ A ] P99A . 输出刷新时间段 B. 程序执行的时间段C．中断程序时间段 D. 输入采样时间段7、指令语句组成的程序如下：1、LD X10 6、OUT C11 K52、OUT C10 K5 7、LD C123、LD C10 8、RST C124、RST C10 9、LD X105、LD X10 10、OUT C12 K5若输入量X10 连续的从OFF到ON 变化五次，则C10、C11 、C12 的状态为[ ]A . C10 =ON 、C11=ON、C12=ONB. C10 =OFF 、C11=ON、C12=OFFC．C10 =OFF 、C11=ON、C12导通一次扫描周期D. C10导通一次扫描周期、C11=ON、C12=OFF8、指令语句组成的程序如下：LD X10OUT Txx K 100OUT Tyy K 100若输入量X10由OFF变化到ON，并且，X10保持为ON。

plc考试试题及答案在进行PLC（可编程逻辑控制器）考试前，了解试题和答案是非常重要的。

本文将为您提供一些PLC考试试题及其对应的答案，以帮助您更好地准备和应对考试。

试题一：请简述PLC的基本原理及应用领域。

答案：PLC（可编程逻辑控制器）是一种专门用于工业自动化控制的电子设备。

其基本原理是通过接收来自传感器的输入信号，经过逻辑运算和输出模块的处理，控制执行器来实现各种工业过程的自动化控制。

PLC广泛应用于工业生产线、机械制造、交通运输、能源管理等领域。

试题二：请简要介绍PLC的工作原理。

答案：PLC的工作原理主要分为三个步骤：输入、处理和输出。

1. 输入：PLC通过各种传感器获取输入信号，如按钮、开关、温度传感器等。

输入信号会被传送到PLC的输入模块进行处理。

2. 处理：PLC的处理器根据事先编写好的程序，对接收到的输入信号进行逻辑判断和计算。

处理器可以执行各种算术运算、逻辑运算和控制逻辑，根据程序中设定的条件来确定输出信号的状态。

3. 输出：PLC将处理器计算得到的结果通过输出模块发送给执行器，如电机、气动阀、灯光等。

输出信号的状态决定了执行器的动作或控制。

试题三：请简述PLC的编程语言及其特点。

答案：PLC的编程语言主要包括梯形图（Ladder Diagram）、指令表（Instruction List）、功能块图（Function Block Diagram）和结构化文本（Structured Text）等。

- 梯形图是最常用的PLC编程语言，其类似于电气控制原理图，易于理解和使用。

梯形图通过使用各种逻辑元件（如与门、或门、计时器等）以梯形的形式表示控制逻辑。

- 指令表是一种描述PLC程序的文本式语言，类似于一系列的指令序列。

指令表编程语言更加接近底层的机器指令，可提高程序的执行效率。

- 功能块图使用图形化的块表示每个功能模块，通过连接这些块来创建程序。

功能块图的可读性和可维护性较好，适合处理大型复杂的PLC程序。

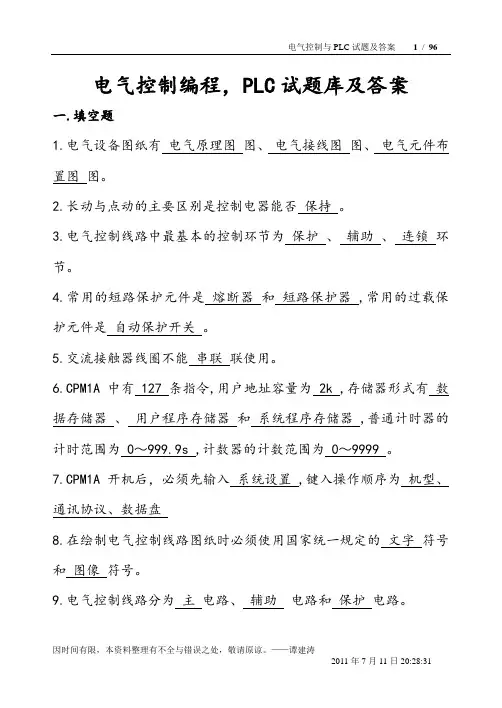

电气控制编程，PLC试题库及答案一.填空题1.电气设备图纸有电气原理图图、电气接线图图、电气元件布置图图。

2.长动与点动的主要区别是控制电器能否保持。

3.电气控制线路中最基本的控制环节为保护、辅助、连锁环节。

4.常用的短路保护元件是熔断器和短路保护器,常用的过载保护元件是自动保护开关。

5.交流接触器线圈不能串联联使用。

6.CPM1A中有127 条指令,用户地址容量为2k ,存储器形式有数据存储器、用户程序存储器和系统程序存储器,普通计时器的计时范围为0～999.9s ,计数器的计数范围为0～9999 。

7.CPM1A开机后，必须先输入系统设置,键入操作顺序为机型、通讯协议、数据盘8.在绘制电气控制线路图纸时必须使用国家统一规定的文字符号和图像符号。

9.电气控制线路分为主电路、辅助电路和保护电路。

10.电气控制线路的全部触点都按初始状态绘出。

11.交流接触器结构上主要有线圈、触头和灭弧装置三部分。

12.一台4KW的三相交流异步电动机其额定电流为12 安培,选择交流接触器的额定电流为20 安培,选择熔断器的额定电流为20 安培。

13.C20P中有256 个中间辅助继电器、128 个断电保持继电器、64 个计时/计数器,主机单元有12 个输入点和8 输出点。

14.可编程序控制器输出电路有三种形式,即半导体、可控硅、晶体管。

二.逻辑化简题写出下面电路的逻辑表达式，然后化简，画出化简后的电路。

解：Km=A+CB+C=AB+BC+AC+C=AB+C…….（5分）三.证明题证明下面两程序逻辑关系相等。

解：___________________________________1221J A B CJ A B CJ A B CA B C J =++===++=四.判断题试问下列电路能否实现点动控制:1、×2、×3、×4、∨5、×6、∨五.改错题找出下面电路中的错误。

解：1、布线不合理，采用水平布线，电源进线水平，控制线路垂直布线；2、热继电器连接在定子进线上；3、没有停止按钮，串联在控制线路中；4、没有连锁保护；六.问答题1、下图为报警闪光灯电路,当发生故障时事故继电器KA的常开触点闭合,信号灯L发出闪光信号。

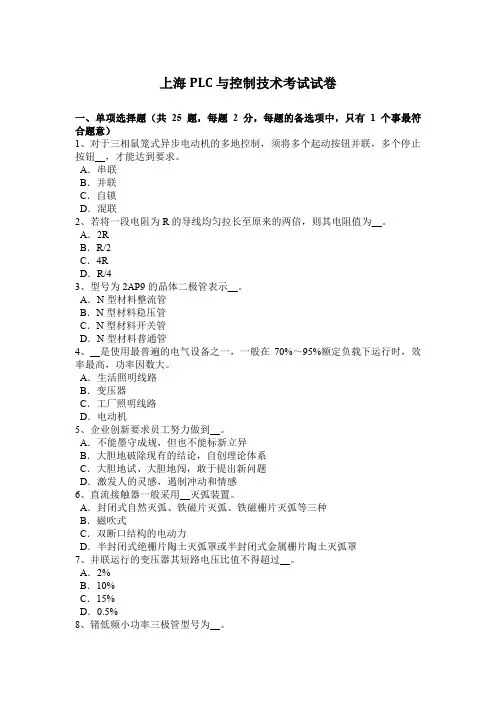

上海PLC与控制技术考试试卷一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）1、对于三相鼠笼式异步电动机的多地控制，须将多个起动按钮并联，多个停止按钮__，才能达到要求。

A．串联B．并联C．自锁D．混联2、若将一段电阻为R的导线均匀拉长至原来的两倍，则其电阻值为__。

A．2RB．R/2C．4RD．R/43、型号为2AP9的晶体二极管表示__。

A．N型材料整流管B．N型材料稳压管C．N型材料开关管D．N型材料普通管4、__是使用最普遍的电气设备之一，一般在70%～95%额定负载下运行时，效率最高，功率因数大。

A．生活照明线路B．变压器C．工厂照明线路D．电动机5、企业创新要求员工努力做到__。

A．不能墨守成规，但也不能标新立异B．大胆地破除现有的结论，自创理论体系C．大胆地试、大胆地闯，敢于提出新问题D．激发人的灵感，遏制冲动和情感6、直流接触器一般采用__灭弧装置。

A．封闭式自然灭弧、铁磁片灭弧、铁磁栅片灭弧等三种B．磁吹式C．双断口结构的电动力D．半封闭式绝栅片陶土灭弧罩或半封闭式金属栅片陶土灭弧罩7、并联运行的变压器其短路电压比值不得超过__。

A．2%B．10%C．15%D．0.5%8、锗低频小功率三极管型号为__。

A．3ZDB．3ADC．3AXD．3DD9、__的作用是实现能量的传输和转换、信号的传递和处理。

A．电源B．非电能C．电路D．电能10、相线与相线间的电压称线电压。

它们的相位__。

A．45°B．90°C．120°D．180°11、硅稳压二极管与整流二极管不同之处在于__。

A．稳压管不具有单向导电性B．稳压管可工作在击穿区，整流二极管不允许C．整流二极管可工作在击穿区，稳压管不能D．稳压管击穿时端电压稳定，整流管则不然12、电气图形符号的形式有__种。

A．1B．2C．3D．413、X6132型万能铣床线路左、右侧配置电箱控制板时，要注意控制板的__，使它们装上元器件后能自由进出箱体。

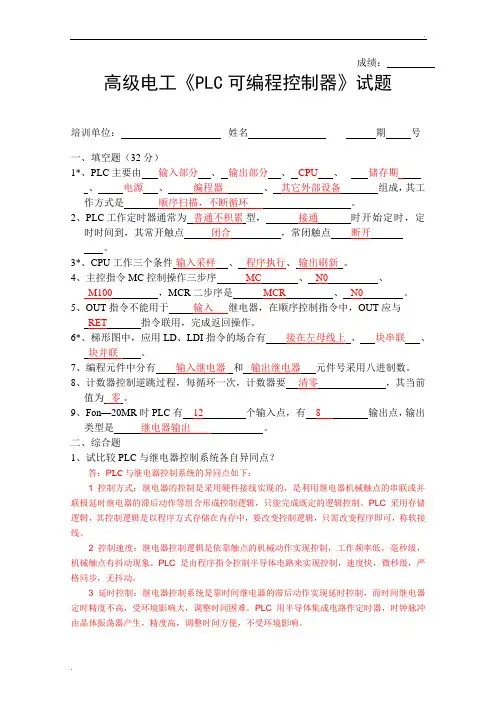

高级电工《PLC培训单位：姓名期号一、填空题（32分）1*、PLC主要由输入部分、输出部分、CPU、储存期、电源、编程器、其它外部设备组成，其工作方式是顺序扫描，不断循环。

2、PLC工作定时器通常为普通不积累型，接通时开始定时，定时时间到，其常开触点闭合，常闭触点断开。

3*、CPU工作三个条件输入采样、程序执行、输出刷新。

4、主控指令MC控制操作三步序MC、N0、M100，MCR二步序是MCR、N0。

5、OUT指令不能用于输入继电器，在顺序控制指令中，OUT应与RET指令联用，完成返回操作。

6*、梯形图中，应用LD、LDI指令的场合有接在左母线上、块串联、块并联。

7、编程元件中分有输入继电器和输出继电器元件号采用八进制数。

8、计数器控制逆跳过程，每循环一次，计数器要清零，其当前值为零。

9、Fon—20MR时PLC有12个输入点，有8 输出点，输出类型是继电器输出。

二、综合题1、试比较PLC与继电器控制系统各自异同点？答：P LC与继电器控制系统的异同点如下：1 控制方式：继电器的控制是采用硬件接线实现的，是利用继电器机械触点的串联或并联极延时继电器的滞后动作等组合形成控制逻辑，只能完成既定的逻辑控制。

PLC采用存储逻辑，其控制逻辑是以程序方式存储在内存中，要改变控制逻辑，只需改变程序即可，称软接线。

2 控制速度：继电器控制逻辑是依靠触点的机械动作实现控制，工作频率低，毫秒级，机械触点有抖动现象。

PLC是由程序指令控制半导体电路来实现控制，速度快，微秒级，严格同步，无抖动。

3 延时控制：继电器控制系统是靠时间继电器的滞后动作实现延时控制，而时间继电器定时精度不高，受环境影响大，调整时间困难。

PLC用半导体集成电路作定时器，时钟脉冲由晶体振荡器产生，精度高，调整时间方便，不受环境影响。

2、PLC的输入继电器可以由外部程序驱动吗？PLC 的中间辅助继电器可以驱动外部设备吗？答：PLC 的输入继电器可以由外部程序驱动，PLC 的中间辅助继电器不可以驱动外部设备。

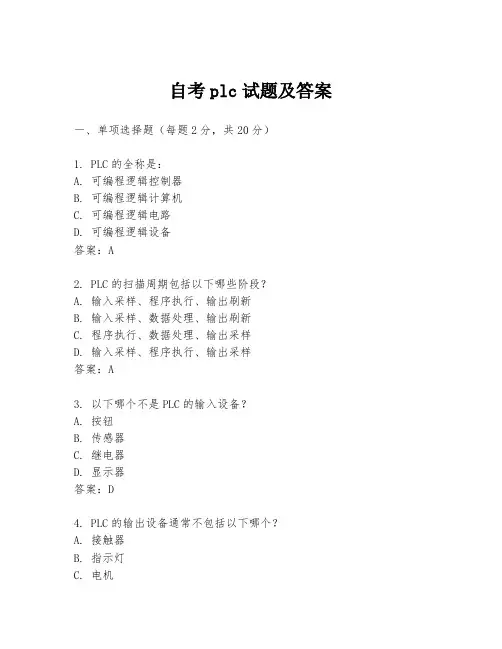

自考plc试题及答案一、单项选择题（每题2分，共20分）1. PLC的全称是：A. 可编程逻辑控制器B. 可编程逻辑计算机C. 可编程逻辑电路D. 可编程逻辑设备答案：A2. PLC的扫描周期包括以下哪些阶段？A. 输入采样、程序执行、输出刷新B. 输入采样、数据处理、输出刷新C. 程序执行、数据处理、输出采样D. 输入采样、程序执行、输出采样答案：A3. 以下哪个不是PLC的输入设备？A. 按钮B. 传感器C. 继电器D. 显示器答案：D4. PLC的输出设备通常不包括以下哪个？A. 接触器B. 指示灯C. 电机D. 继电器答案：C5. PLC的编程语言中，梯形图属于：A. 汇编语言B. 机器语言C. 文本语言D. 图形语言答案：D6. PLC中，用于表示常闭触点的符号是：A. ⊕B. ⊗C. ⊖D. ⊕答案：B7. PLC的程序存储器通常使用的存储介质是：A. 光盘B. 闪存C. 硬盘D. 软盘答案：B8. PLC的输出刷新阶段，以下说法正确的是：A. 读取输入设备状态B. 执行程序C. 更新输出设备状态D. 清除程序错误答案：C9. PLC的输入/输出接口电路中，光电隔离的作用是：A. 放大信号B. 隔离噪声C. 转换信号D. 保护CPU答案：B10. PLC的程序设计中，通常使用以下哪个概念来实现顺序控制？A. 循环B. 条件C. 功能块D. 状态答案：D二、多项选择题（每题3分，共15分）1. PLC的特点包括：A. 高可靠性B. 高成本C. 易于编程D. 灵活性高答案：ACD2. PLC的应用领域包括：A. 制造业B. 医疗设备C. 教育D. 交通运输答案：ABD3. PLC的编程方法包括：A. 梯形图B. 布尔代数C. 指令表D. 结构化文本答案：ACD4. PLC的输入设备可以包括：A. 按钮B. 传感器C. 继电器D. 显示器答案：AB5. PLC的输出设备可以包括：A. 接触器B. 指示灯C. 电机D. 显示器答案：ABC三、判断题（每题2分，共10分）1. PLC的程序存储器是易失性的。

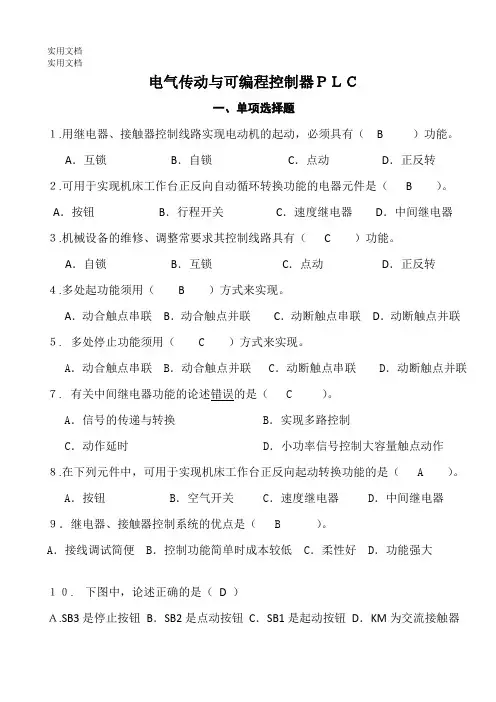

实用文档电气传动与可编程控制器ＰＬＣ一、单项选择题１.用继电器、接触器控制线路实现电动机的起动，必须具有（ B ）功能。

A．互锁B．自锁C．点动D．正反转２.可用于实现机床工作台正反向自动循环转换功能的电器元件是（ B ）。

A．按钮B．行程开关C．速度继电器D．中间继电器３.机械设备的维修、调整常要求其控制线路具有（ C ）功能。

A．自锁B．互锁C．点动D．正反转４.多处起功能须用（ B ）方式来实现。

A．动合触点串联B．动合触点并联C．动断触点串联D．动断触点并联５. 多处停止功能须用（ C ）方式来实现。

A．动合触点串联 B．动合触点并联 C．动断触点串联 D．动断触点并联７. 有关中间继电器功能的论述错误的是（ C ）。

A．信号的传递与转换 B．实现多路控制C．动作延时 D．小功率信号控制大容量触点动作８.在下列元件中，可用于实现机床工作台正反向起动转换功能的是（ A ）。

A．按钮 B．空气开关 C．速度继电器 D．中间继电器９．继电器、接触器控制系统的优点是（ B ）。

A．接线调试简便 B．控制功能简单时成本较低 C．柔性好 D．功能强大１０.下图中，论述正确的是（D ）Ａ.SB3是停止按钮B．SB2是点动按钮C．SB1是起动按钮D．KM为交流接触器实用文档１１.在下图中，论述正确的是（ A ）A．SB1是停止按钮B．SB2是点动按钮C．SB2是起动按钮D．S为点动开关１２.在下图中，论述错误的是（ B ）A．SB1是停止按钮B．SB2是自锁按钮C．SB3是点动按钮D．K为中间继电器13.有关继电器、接触器控制线路设计错误的论述是（ D ）A．线圈不能串联 B．线圈只能出现一次C．线圈可以并联 D．一个触点可以多处使用15. 选择时间继电器时要考虑多种因素，但下列因素中的（ D ）除外。

A．延时方式 B．触点数目 C．额定电参数 D．灵敏度16.交流变频调速属于（ C ）调速。

A．恒功率B．恒转矩C．电气无级D．电气有级17.直流调速转速负反馈系统实现无静差调节可使用（ D ）A．转速负反馈B．电压负反馈+电流正反馈C．电流截止负反馈D．比例积分调节器的闭环调速18.PWM恒幅脉宽调制型变频器中逆变器的作用是（ A ）。

电气控制与plc试题及答案电气控制与PLC试题及答案一、选择题1. PLC的全称是：A. 个人电脑B. 可编程逻辑控制器C. 功率控制单元D. 个人学习课程答案：B2. 下列哪个不是PLC的基本组成部分？A. 中央处理单元（CPU）B. 输入/输出模块C. 继电器D. 存储器答案：C3. PLC的编程语言不包括：A. 梯形图B. 指令列表C. 汇编语言D. 结构化文本答案：C二、填空题4. PLC的工作原理基于_______控制。

答案：继电器5. 一个典型的PLC系统由_______、输入/输出模块和电源模块组成。

答案：中央处理单元（CPU）三、判断题6. PLC的输入信号可以是数字信号也可以是模拟信号。

（）答案：√7. PLC的输出信号只能控制继电器。

（）答案：×四、简答题8. 简述PLC的三个基本功能。

答案：PLC的三个基本功能包括：逻辑控制、顺序控制和定时控制。

9. 描述PLC在工业自动化中的作用。

答案：PLC在工业自动化中起到核心控制作用，通过接收输入信号，经过CPU处理后，输出控制信号，实现对机械设备的精确控制和管理。

五、计算题10. 假设一个PLC的扫描周期为10ms，计算在1分钟内该PLC可以执行多少次扫描。

答案：1分钟=60000ms，60000ms / 10ms = 6000次。

六、论述题11. 论述PLC在现代工业生产中的重要性。

答案：PLC在现代工业生产中具有极高的重要性。

它不仅提高了生产效率，降低了人工成本，还通过精确控制提高了产品质量。

此外，PLC的灵活性和可编程性使得生产线可以根据需求快速调整，适应多变的生产环境。

七、案例分析题12. 某工厂使用PLC控制生产线，当输入信号异常时，PLC应该如何响应？答案：当输入信号异常时，PLC应该首先检测到异常信号，然后根据预设的程序进行故障诊断。

如果故障可以自动排除，PLC将执行相应的程序来恢复正常工作；如果故障无法自动排除，PLC应该发出警报信号，通知操作人员进行检查和维修。

电气控制与PLC理论考试试卷整理（带答案）一、填空题（将正确答案填入下列空白处，每题1分，共10分）1、电磁机构由吸引线圈、、衔铁等几部分组成。

2、各种低压断路器在结构上都有主触头、灭弧装置、自由脱扣器和等部分组成。

3、交流接触器的触点系统分为主触头和，用来直接接通和分断交流主电路和控制电路。

4、热继电器是利用流过发热元件产生热量来使检测元件受热弯曲，进而推动机构动作的一种保护电器，主要被用作电动机的长期保护。

5、熔断器主要作为电路的保护元件。

6 、触头的接触形式有：、线接触、面接触。

7、电气控制系统中常用的保护环节有保护、过电流保护、过载保护、失电压保护、欠电压保护、过电压保护及弱磁保护等。

8、PLC的基本结构由CPU、、输入输出接口、电源、扩展接口、通信接口、编程工具、智能I/O接口、智能单元等组成。

9、PLC的软件由系统程序和两大部分组成。

10、PLC常用的编程语言有：、指令表、高级语言。

二、选择题（下列每题只有一个正确答案，将正确答案的代号填入括号内，每题2分，共20分）1、判断交流或直流接触器的依据是：（）A、线圈电流的性质B、主触点电流的性质C、主触点的额定电流D、辅助触点的额定电流2、用于使自动空气开关远距离断开电路的是：（）A、过电流脱扣器B、欠电压脱扣器C、分励脱扣器D、自由脱扣器3、电磁机构中，吸引线圈的作用是：（）A、将电能转化成磁场能量B、将磁场能转化成电能4、熔断器作为短路保护的电器，它是（）于被保护电路中的。

A、并接B、串接C、串接或并接都可以5、把线圈额定电压为220V的交流接触器线圈误接入380V的交流电源上会发生的问题是：（）A、接触器正常工作B、接触器产生强烈震动C、烧毁线圈D、烧毁触点6、下述对PLC存储器描述错误的是：（）A、存放输入信号B、存放用户程序C、存放数据D、存放系统程序7、分析电气原理图的基本原则是：（）A、先分析交流通路B、先分析直流通路C、先分析主电路、后分析辅助电路D、先分析辅助电路、后分析主电路8、自动空气开关的电气符号是：（）A、SBB、QFC、FRD、FU9、下列对PLC软继电器的描述，正确的是：（）A、有无数对常开和常闭触点供编程时使用B、只有2对常开和常闭触点供编程时使用C、不同型号的PLC的情况可能不一样D、以上说法都不正确10、ST指令的作用是：（）A、用于单个常开触点与母线连接B、用于单个常闭触点与上面的触点并联连接C、用于单个常闭触点与前面的触点串联连接D、用于单个常开触点与上面的触点并联连接四、问答题（每题10分，共３0分）1、既然在电动机的主电路中装有熔断器，为什么还要装热继电器?装有热继电器是否就可以不装熔断器?为什么?2、写出下面梯形图的程序语句。

大学plc考试试题及答案A卷一、选择题（每题2分，共20分）1. PLC的全称是：A. 可编程逻辑控制器B. 可编程控制逻辑C. 可编程控制单元D. 可编程逻辑处理器答案：A2. PLC中用于存储逻辑运算结果的元件是：A. 输入继电器B. 输出继电器C. 辅助继电器D. 定时器答案：C3. 在PLC编程中，通常用于表示常闭触点的符号是：A. ▬B. ▬▬C. ▬▬▬D. ▬▬▬▬答案：B4. 下列哪个指令用于PLC中的定时控制？A. LDB. LDNC. TOND. TOF5. PLC程序设计中，用于实现顺序控制的编程方法是：A. 梯形图B. 功能图C. 状态图D. 流程图答案：C6. PLC中，用于实现数据比较的指令是：A. CMPB. INCC. DECD. MOV答案：A7. 在PLC中，用于实现数据传送的指令是：A. MOVB. CMPC. INCD. DEC答案：A8. PLC程序中，用于实现自锁控制的元件是：A. 定时器B. 计数器C. 辅助继电器D. 输出继电器答案：D9. PLC程序中，用于实现互锁控制的元件是：B. 计数器C. 辅助继电器D. 输入继电器答案：C10. PLC中，用于实现数据累加的指令是：A. ADDB. SUBC. MULD. DIV答案：A二、判断题（每题1分，共10分）1. PLC的输入/输出接口可以直接与交流电源连接。

（）答案：×2. PLC的扫描周期是指PLC完成一次从输入到输出的完整扫描所需的时间。

（）答案：√3. PLC的编程语言包括梯形图、指令表、功能块图和结构化文本。

（）答案：√4. PLC的输出继电器可以作为其他逻辑运算的输入条件。

（）答案：√5. PLC的辅助继电器只能用于内部数据存储，不能直接驱动外部设备。

（）答案：×6. PLC的定时器可以用于实现延时启动和延时停止的功能。

（）答案：√7. PLC的计数器可以用于实现计数和频率测量的功能。
