东大21春学期《模拟电子技术基础Ⅰ》在线平时作业1
注：本套试卷为2021年春季东北大学课程复习资料，仅作参考学习使用！！！！
一、单选题 (共 15 道试题,共 60 分)
1.要求电压放大倍数的数值大于10，输入电阻大于10MΩ，输出电阻小于100Ω，第一级应采用（），第二级应采用共集电路。

[A.]共射电路
[B.]共集电路
[C.]共基电路
[D.]共源电路
标准参考选择:D
2.作低频放大器，集成运放应选用（）。

[A.]通用型
[B.]高阻型
[C.]高速型
[D.]低功耗型
标准参考选择:A
3.此题目对应作业试卷
[A.]甲类
[B.]乙类
[C.]丙类
[D.]甲乙类
标准参考选择:B
4.与甲类功率放大方式相比，乙类互补对称功放的主要优点是( )。

[A.]不用输出变压器
[B.]不用输出端大电容
[C.]效率高
[D.]无交越失真
标准参考选择:D
5.功率放大电路的转换效率是指（）。

[A.]输出功率与晶体管所消耗的功率之比
[B.]最大输出功率与电源提供的平均功率之比
[C.]晶体管所消耗的功率与电源提供的平均功率之比
标准参考选择:B
6.互补输出级采用射极输出方式是为了使（）
[A.]电压放大倍数高
[B.]输出电流小
[C.]输出电阻增大
[D.]带负载能力强。

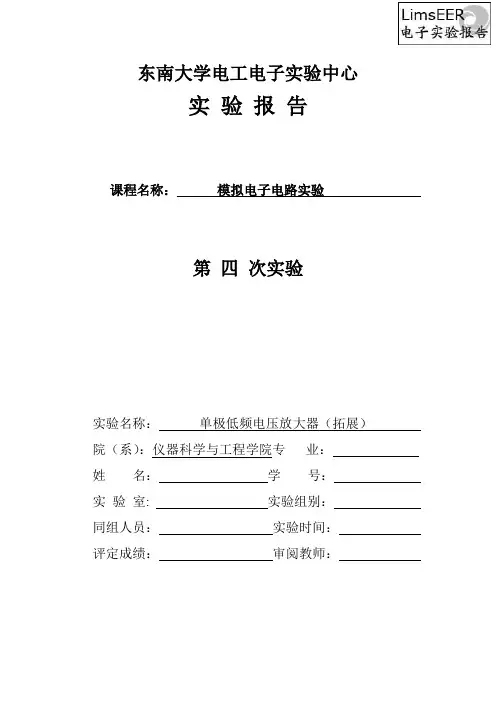

东南大学电工电子实验中心实验报告课程名称：模拟电子电路实验第四次实验实验名称：单极低频电压放大器（拓展）院（系）：仪器科学与工程学院专业：姓名：学号：实验室: 实验组别：同组人员：实验时间：评定成绩：审阅教师：一、实验目标：1、 掌握幅频特性等的基本概念以及测量方法2、 了解负反馈对放大电路特性的影响 二、设计提示：1、 电路频率特性的下限频率值主要受C 1，C 2和C E 影响，其关系分别为11(3~10)2()L S be f R r C π≥⋅+⋅ 21(3~10)2()L C L f R R C π≥⋅+⋅ 1(1~3)2(//)1L S be E Ef R rR C πβ≥+⋅⋅+2、 幅频特性曲线、上限频率、下限频率、截止频率中心频率、带宽的测量方法AA(a)单级放大器放大特性(b)低通特性A(c)高通特性 (d)带通特性幅频特性反应了电路增益和频率之间的关系，上图列出了常见的幅频特性类型。

(a)和(d)中的f L 表示下限频率，f H 表示上限频率，(d)中的f 0表示中心频率，带宽BW=f H -f L ； (b)和(c)中的 f 0表示截止频率。

在实验中可采用“逐点法”测量不同频率时的电压放大倍数A V 来测量幅频特性。

测量时，保持输入信号幅度不变，改变输入信号频率，每改变一次信号频率，用交流毫伏表或示波器测量一个输出电压值，计算其增益，然后将测试数据列表、整理并在坐标纸上将其连接成曲线。

由于函数发生器的输出信号幅度在不同的频率会有变化，因此每改变一次频率都要用交流毫伏表或示波器测量输入信号的幅度，一定要保证输入信号的幅度不改变。

为了更快更准确的测量幅频特性，必须根据不同幅频特性类型，选择不同的测量技巧。

对于(a)可先测出中频区的输出电压值，然后调高或调低频率使输出电压降到中频电压值的0.707倍，从而找到f L 和f H ，然后在f L 和f H 之间和左右找3至5个点进行测量，即可较准确的绘制曲线。

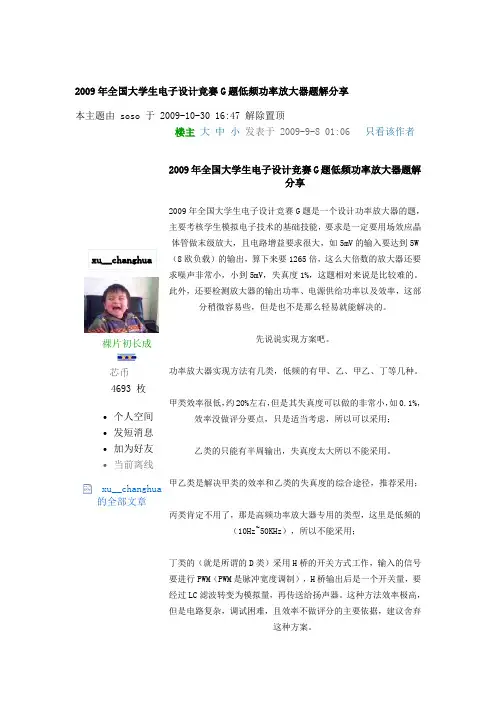

2009年全国大学生电子设计竞赛G题低频功率放大器题解分享本主题由 soso 于 2009-10-30 16:47 解除置顶裸片初长成芯币4693 枚∙个人空间∙发短消息∙加为好友∙当前离线xu__changhua的全部文章楼主大中小发表于 2009-9-8 01:06 只看该作者2009年全国大学生电子设计竞赛G题低频功率放大器题解分享2009年全国大学生电子设计竞赛G题是一个设计功率放大器的题，主要考核学生模拟电子技术的基础技能，要求是一定要用场效应晶体管做末级放大，且电路增益要求很大，如5mV的输入要达到5W（8欧负载）的输出，算下来要1265倍，这么大倍数的放大器还要求噪声非常小，小到5mV，失真度1%，这题相对来说是比较难的。

此外，还要检测放大器的输出功率、电源供给功率以及效率，这部分稍微容易些，但是也不是那么轻易就能解决的。

先说说实现方案吧。

功率放大器实现方法有几类，低频的有甲、乙、甲乙、丁等几种。

甲类效率很低，约20%左右，但是其失真度可以做的非常小，如0.1%，效率没做评分要点，只是适当考虑，所以可以采用；乙类的只能有半周输出，失真度太大所以不能采用。

甲乙类是解决甲类的效率和乙类的失真度的综合途径，推荐采用；丙类肯定不用了，那是高频功率放大器专用的类型，这里是低频的（10Hz~50KHz），所以不能采用；丁类的（就是所谓的D类）采用H桥的开关方式工作，输入的信号要进行PWM（PWM是脉冲宽度调制），H桥输出后是一个开关量，要经过LC滤波转变为模拟量，再传送给扬声器。

这种方法效率极高，但是电路复杂，调试困难，且效率不做评分的主要依据，建议舍弃这种方案。

经过综合权衡考虑，宜采用甲乙类比较合适。

再说下电路组成结构该课题有三个主要部分构成，1：功率传输部分；2：电压放大部分（1265倍以上）；3：信号测量部分功率传输部分没得选，课题已经规定了，一定得用场效应管，最好是P沟道和N沟道互补，这么大功率的场效应管要用V-MOS的，需要查场效应管资料来选型，尤其注意其源极电阻要小，这样才能发挥出优秀的转换效率，此外就是电压和电流的选型。

长风破浪会有时，直挂云帆济沧海。

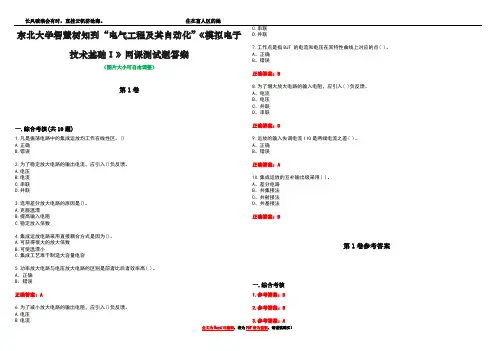

住在富人区的她东北大学智慧树知到“电气工程及其自动化”《模拟电子技术基础Ⅰ》网课测试题答案（图片大小可自由调整）第1卷一.综合考核(共10题)1.凡是振荡电路中的集成运放均工作在线性区。

()A.正确B.错误2.为了稳定放大电路的输出电流，应引入()负反馈。

A.电压B.电流C.串联D.并联3.选用差分放大电路的原因是()。

A.克服温漂B.提高输入电阻C.稳定放入倍数4.集成运放电路采用直接耦合方式是因为()。

A.可获得很大的放大倍数B.可使温漂小C.集成工艺难于制造大容量电容5.功率放大电路与电压放大电路的区别是前者比后者效率高( )。

A、正确B、错误正确答案：A6.为了减小放大电路的输出电阻，应引入()负反馈。

A.电压B.电流C.串联D.并联7.工作点是指BJT 的电流和电压在其特性曲线上对应的点( )。

A、正确B、错误正确答案：B8.为了增大放大电路的输入电阻，应引入( )负反馈。

A、电流B、电压C、并联D、串联正确答案：D9.运放的输入失调电流IIO是两端电流之差( )。

A、正确B、错误正确答案：A10.集成运放的互补输出级采用( )。

A、差分电路B、共集接法C、共射接法D、共基接法正确答案：B第1卷参考答案一.综合考核1.参考答案：B2.参考答案：B3.参考答案：A长风破浪会有时，直挂云帆济沧海。

住在富人区的她4.参考答案：C6.参考答案：A。

《模拟电子技术基础Ⅰ》在线平时作业31：LC并联网络在谐振时呈A、容性B、阻性C、感性答案：B2：选用差分放大电路的原因是（）。

A、克服温漂B、提高输入电阻C、稳定放入倍数答案：A3：欲将正弦波电压转换成二倍频电压，应选用A、反相比例运算电路B、同相比例运算电路C、积分运算电路D、乘方运算电路答案：D4：对甲乙类功率放大器，其静态工作点一般设置在特性曲线的（）A、放大区中部B、截止区C、放大区但接近截止区D、放大区但接近饱和区答案：C5：欲得到电流－电压转换电路，应在放大电路中引入( )A、电压串联负反馈B、电压并联负反馈C、电流串联负反馈D、电流并联负反馈答案：B6：在单相桥式整流电路中，若有一只整流管接反，则A、输出电压约为2UDB、变为半波直流C、整流管将因电流过大而烧坏答案：C7：可用于测量二极管的直流电阻R。

当图中电源电压E加倍时，R会（）A、加倍B、变大C、不变D、变小答案：D8：集成运放有2个输入端和（）个输出端A、1B、2C、3D、4答案：A9：欲将方波电压转换成三角波电压，应选用A、反相比例运算电路B、同相比例运算电路C、积分运算电路D、微分运算电路答案：C10：通用型集成运放适用于放大（）。

A、高频信号B、低频信号C、任何频率信号答案：B11：为使电路输入电阻高、输出电阻低，应引入（）A、电压串联负反馈B、电压并联负反馈C、电流串流负反馈D、电流并联负反馈答案：A12：功率放大电路与电压放大电路的主要区别是（）。

A、前者比后者电源电压高B、前者比后者电压放大倍数数值大C、前者比后者效率高D、没有区别答案：C13：作低频放大器，集成运放应选用（）。

A、通用型B、高阻型C、高速型D、低功耗型答案：A14：正偏二极管端电压增加5％，通过二极管的电流（）A、增大约5％B、增大小于5％C、增大大于5％D、基本不变答案：C15：集成运放的互补输出级采用共集接法的原因是( )。

A、频带宽B、放大电压的能力强C、带负载能力强D、输入电阻大答案：C16：集成运放未接反馈电路时的电压放大倍数称为开环电压放大倍数。

[东北大学]21春学期《模拟电子技术基础Ⅰ》在线平时作业2 提示：本套试卷是课程辅导学习资料，仅做课程学习参考使用！！
一、单选题 (共 15 道试题,共 60 分)
1.作幅值为1μV以下微弱信号的量测放大器，集成运放应选用（）。

[A.]通用型
[B.]高阻型
[C.]高速型
[D.]高精度型
[提问：对上述试题分析作答，并选择您认为正确的进行选择]
参考答案:D
2.集成运放电路采用直接耦合方式是因为（）。

[A.]可获得很大的放大倍数
[B.]可使温漂小
[C.]集成工艺难于制造大容量电容
[提问：对上述试题分析作答，并选择您认为正确的进行选择]
参考答案:C
3.集成运放的输入级采用差分放大电路是因为可以（）。

[A.]减小温漂
[B.]增大放大倍数
[C.]提高输入电阻
[D.]减小放大倍数
[提问：对上述试题分析作答，并选择您认为正确的进行选择]
参考答案:A
4.要求输入电阻大于10MΩ，电压放大倍数大于300，第一级应采用（），第二级应采用共射电路。

[A.]共射电路
[B.]共集电路
[C.]共基电路
[D.]共源电路
[提问：对上述试题分析作答，并选择您认为正确的进行选择]
参考答案:D
5.直流稳压电源中滤波电路的目的是
[A.]将交流变为直流
[B.]将高频变为低频
[C.]将交、直流混合量中的交流成分滤掉
[提问：对上述试题分析作答，并选择您认为正确的进行选择]
参考答案:C
6.差分放大电路的差模信号是两个输入端信号的差，共模信号是两个输入端信号的（）。

东北大学22春“电气工程及其自动化”《模拟电子技术基础Ⅰ》期末考试高频考点版（带答案）一.综合考核(共50题)1.作低频放大器，集成运放应选用()。

A.通用型B.高阻型C.高速型D.低功耗型参考答案：A2.作宽频带放大器，集成运放应选用()。

A.通用型B.高阻型C.高速型D.低功耗型参考答案：C3.输出电阻是放大器输出电压与输出电流之比( )。

A、正确B、错误正确答案：B4.为了增大放大电路的输入电阻，应引入()负反馈。

A.电压B.电流C.串联D.并联参考答案：C5.PNP和NPN是一种对称结构。

因此将发射极与集电极对调使用，BJT仍然能正常放大信号。

()A.正确B.错误参考答案：B6.非正弦波振荡电路与正弦波振荡电路的振荡条件完全相同。

()A.正确B.错误参考答案：B7.在一个由NPN晶体管组成的基本共射放大电路中，当输入信号为1KHz、5mV正弦波时，输出电压波形出现了顶部削平的失真。

这种失真是()。

A.饱和失真B.截止失真C.交越失真D.频率失真参考答案：B8.欲减小电路从信号源索取的电流，增大带负载能力，应在放大电路中引入()。

A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈参考答案：A9.选用差分放大电路的原因是()。

A.克服温漂10.集成运放有2个输入端和( )个输出端。

A、4B、3C、2D、1正确答案：D11.阻容耦合放大电路的耦合电容、旁路电容越多，引入负反馈后，越容易产生低频振荡( )。

A、正确B、错误正确答案：A12.产生零点漂移的原因主要是晶体管参数受温度的影响( )。

A、正确B、错误正确答案：A13.共模信号是差分放大电路两个输入端电位之和。

()A.正确B.错误参考答案：B14.若放大电路引入负反馈，则负载电阻变化时，输出电压基本不变。

()15.负载需5A电流驱动的放大器，集成运放应选用()。

A.高阻型B.大功率型C.通用型D.高速型参考答案：B16.直接耦合放大电路存在零点漂移的原因是()。

实 验 报 告一、 实验目的1．进一步理解OTL 功率放大器的工作原理2．学会OTL 电路的调试及主要性能指标的测试方法二、实验仪器1、THM-3A 模拟电路实验箱2、SS-7802A 双踪示波器3、MVT-172D 交流数字毫伏表4、数字万用电表5、低频OTL 功率放大器电路模块6、8Ω扬声器三、原理摘要图14－1所示为OTL 低频功率放大器。

其中由晶体三极管T1组成推动级（也称前置放大级），T2、T3是一对参数对称的NPN 和PNP 型晶体三极管，它们组成互补推挽OTL 功放电路。

由于每一个管子都接成射极输出器形式，因此具有输出电阻低，负载能力强等优点，适合于作功率输出级。

T1管工作于甲类状态，它的集电极电流IC1由电位器RW1进行调节。

IC1 的一部分流经电位器RW2及二极管D ， 给T2、T3提供偏压。

调节RW2，可以使T2、T3得到合适的静态电流而工作于甲、乙类状态，以克服交越失真。

静态时要求输出端中点A 的电位 ，可以通过调节RW1来实现，又由于RW1的一端接在A 点，因此在电路中引入交、直流电压并联负反馈，一方面能够稳定放大器的静态工作点，同时也改善了非线性失真。

C2和R 构成自举电路，用于提高输出电压正半周的幅度，以得到大的动态范围。

图14－1 OTL 功率放大器实验电路 （一）OTL 电路的主要性能指标 1．最大不失真输出功率P0m理想情况下， ，在实验中可通过测量RL 两端的电压有效值，来求得实际的 。

2．效率ηPE —直流电源供给的平均功率理想情况下，ηmax ＝ 78.5％ 。

在实验中，可测量电源供给的平均电流IdC ，从而求得 ，负载上的交流功率已用上述方法求出，因而也就可以计算实际效率了。

3．频率响应详见实验二有关部分内容 4．输入灵敏度输入灵敏度是指输出最大不失真功率时，输入信号U i 之值。

（二）电路构成1．推动级（前置放大级）由晶体三极管1T 组成，1T 管工作于甲类状态，它的集电极电流1C I 由电位器1w R 进行调节。

东大21春学期《模拟电子技术基础Ⅰ》在线平时作业2提示：东北大学课程学习已经开启，本套试卷是课程学习辅导资料，只作参考学习使用！！！一、单选题 (共 15 道试题,共 60 分)1.作幅值为1μV以下微弱信号的量测放大器，集成运放应选用（）。

[A.]通用型[B.]高阻型[C.]高速型[D.]高精度型[解析：请从上述选项中选择您认为正确的一项，并从填写到答案栏]参考答案是:D2.集成运放电路采用直接耦合方式是因为（）。

[A.]可获得很大的放大倍数[B.]可使温漂小[C.]集成工艺难于制造大容量电容[解析：请从上述选项中选择您认为正确的一项，并从填写到答案栏]参考答案是:C3.集成运放的输入级采用差分放大电路是因为可以（）。

[A.]减小温漂[B.]增大放大倍数[C.]提高输入电阻[D.]减小放大倍数[解析：请从上述选项中选择您认为正确的一项，并从填写到答案栏]参考答案是:A4.要求输入电阻大于10MΩ，电压放大倍数大于300，第一级应采用（），第二级应采用共射电路。

[A.]共射电路[B.]共集电路[C.]共基电路[D.]共源电路[解析：请从上述选项中选择您认为正确的一项，并从填写到答案栏]参考答案是:D5.直流稳压电源中滤波电路的目的是[A.]将交流变为直流[B.]将高频变为低频[C.]将交、直流混合量中的交流成分滤掉[解析：请从上述选项中选择您认为正确的一项，并从填写到答案栏]参考答案是:C6.差分放大电路的差模信号是两个输入端信号的差，共模信号是两个输入端信号的（）。
