超市供配电及一层照明设计

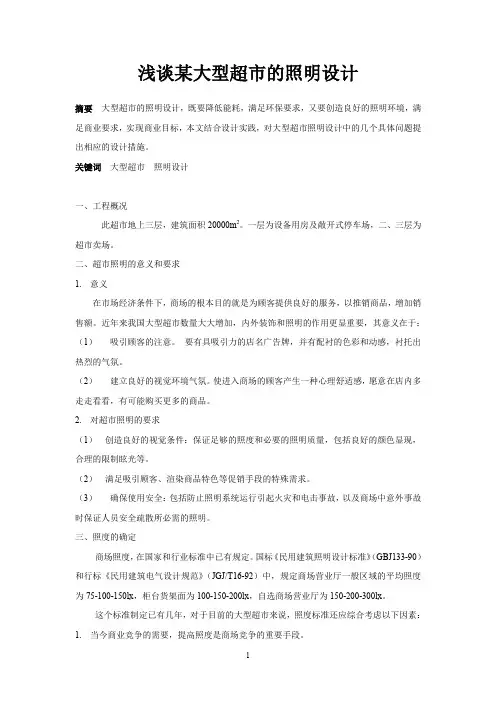

浅谈某大型超市的照明设计摘要大型超市的照明设计，既要降低能耗，满足环保要求，又要创造良好的照明环境，满足商业要求，实现商业目标，本文结合设计实践，对大型超市照明设计中的几个具体问题提出相应的设计措施。

关键词大型超市照明设计一、工程概况此超市地上三层，建筑面积20000m2。

一层为设备用房及敞开式停车场，二、三层为超市卖场。

二、超市照明的意义和要求1.意义在市场经济条件下，商场的根本目的就是为顾客提供良好的服务，以推销商品，增加销售额。

近年来我国大型超市数量大大增加，内外装饰和照明的作用更显重要，其意义在于：（1）吸引顾客的注意。

要有具吸引力的店名广告牌，并有配衬的色彩和动感，衬托出热烈的气氛。

（2）建立良好的视觉环境气氛。

使进入商场的顾客产生一种心理舒适感，愿意在店内多走走看看，有可能购买更多的商品。

2.对超市照明的要求（1）创造良好的视觉条件：保证足够的照度和必要的照明质量，包括良好的颜色显现，合理的限制眩光等。

（2）满足吸引顾客、渲染商品特色等促销手段的特殊需求。

（3）确保使用安全：包括防止照明系统运行引起火灾和电击事故，以及商场中意外事故时保证人员安全疏散所必需的照明。

三、照度的确定商场照度，在国家和行业标准中已有规定。

国标《民用建筑照明设计标准》（GBJ133-90）和行标《民用建筑电气设计规范》（JGJ/T16-92）中，规定商场营业厅一般区域的平均照度为75-100-150lx，柜台货架面为100-150-200lx，自选商场营业厅为150-200-300lx。

这个标准制定已有几年，对于目前的大型超市来说，照度标准还应综合考虑以下因素：1.当今商业竞争的需要，提高照度是商场竞争的重要手段。

2.考虑我国当前电力状况，要求节约能源；还必须计及商品价值、营业利润与能耗费用的比较。

3.大型超市，大部分营业面积都是无天然采光场所，从这点出发，其照度应适当提高。

另外，对于大型超市一般照明的照度还可以参照国际照明委员会（CIE）推荐的商场照度值。

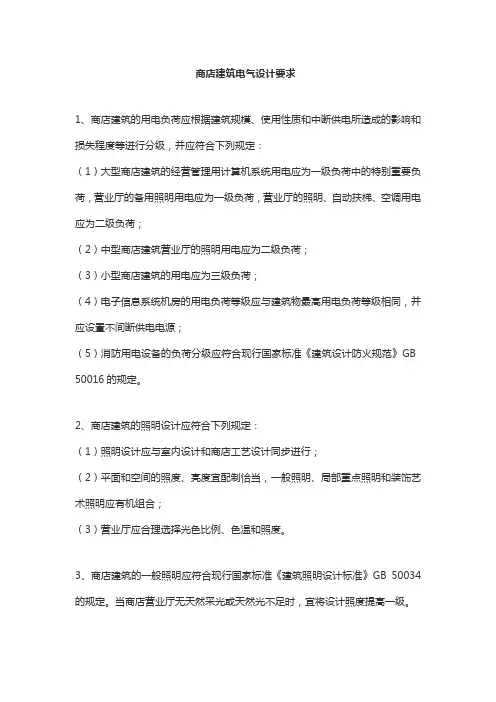

商店建筑电气设计要求1、商店建筑的用电负荷应根据建筑规模、使用性质和中断供电所造成的影响和损失程度等进行分级，并应符合下列规定：（1）大型商店建筑的经营管理用计算机系统用电应为一级负荷中的特别重要负荷，营业厅的备用照明用电应为一级负荷，营业厅的照明、自动扶梯、空调用电应为二级负荷；（2）中型商店建筑营业厅的照明用电应为二级负荷；（3）小型商店建筑的用电应为三级负荷；（4）电子信息系统机房的用电负荷等级应与建筑物最高用电负荷等级相同，并应设置不间断供电电源；（5）消防用电设备的负荷分级应符合现行国家标准《建筑设计防火规范》GB 50016的规定。

2、商店建筑的照明设计应符合下列规定：（1）照明设计应与室内设计和商店工艺设计同步进行；（2）平面和空间的照度、亮度宜配制恰当，一般照明、局部重点照明和装饰艺术照明应有机组合；（3）营业厅应合理选择光色比例、色温和照度。

3、商店建筑的一般照明应符合现行国家标准《建筑照明设计标准》GB 50034的规定。

当商店营业厅无天然采光或天然光不足时，宜将设计照度提高一级。

4、大型和中型百货商场宜设重点照明，收款台、修理台、货架柜等宜设局部照明，橱窗照明的照度宜为营业厅照度2倍～4倍，商品展示区域的一般垂直照度不宜低于150lx。

5、营业厅照明应满足垂直照度的要求，且一般区域的垂直照度不宜低于50lx，柜台区的垂直照度宜为100lx～150lx。

6、营业厅的照度和亮度分布应符合下列规定：（1）一般照明的均匀度(工作面上最低照度与平均照度之比)不应低于0.6；（2）顶棚的照度应为水平照度的0.3倍～0.9倍；（3）墙面的亮度不应大于工作区的亮度；（4）视觉作业亮度与其相邻环境的亮度之比宜为3：1；（5）需要提高亮度对比或增加阴影的部位可装设局部定向照明。

7、商店建筑的照明应按商品类别选择光源的色温和显色指数(R a)，并应符合下列规定：（1）对于主要光源，在高照度处宜采用高色温光源，在低照度处宜采用低色温光源；（2）主要光源的显色指数应满足反映商品颜色真实性的要求，一般区域，R a可取80，需反映商品本色的区域，R a宜大于85：（3）当一种光源不能满足光色要求时，可采用两种及两种以上光源的混光复合色。

篇一：商业综合体供电规划设计方案**商业综合体供电规划设计方案1 项目概况：该项目位于提署路于湖路交口，基地面积约181亩，拟建建筑面积约37万㎡，其中：住宅21.9万㎡，商业10.7万㎡，配套用房0.1万㎡，地库3.7万m2。

当涂恒生阳光城集住宅、挑高小户型住宅、酒店式公寓、电影院、餐饮、大型购物广场、配套商业服务等功能为一体的现代商业综合体。

2 项目特点：商业综合体具有定位的滞后性，业态的不确定性,专业系统的复杂性等一系列因素。

3 编制依据现行主要标准、规范：供配电系统设计规范GB50052－2009高层民用建筑设计防火规范GB50045-1995(2005年版)10kV及以下变电所设计规范GB50053-94民用建筑电气设计规范JGJ16-2008商店建筑设计规范JGJ48-88当涂县居民住宅开发项目供配电设施建设标准（试行）相关专业提供的资料4 负荷计算：4.1 负荷等级4.1.1 一级负荷：1、十九层及以上居住类建筑的走道照明、值班照明、警卫照明、障碍照明用电，应急照明、疏散标志灯，主要业务和计算机系统用电（高档住宅监视系统及综合楼机要部分），安防系统用电，电话机房系统，电子信息设备机房用电，客梯用电、排污泵、消防用电（消防水泵、消防电梯、排烟及正压风机、消防中心控制室变频调速（恒压供水）生活水泵等。

2、Ⅰ类汽车库、机械停车设备以及采用升降梯作车辆疏散出口的升降梯用电。

3、建筑面积大于5000平米的人防工程。

4、建筑面积大于15000平方米的百货商店、商场4.1.2 二级负荷：1、十层至十八层居住类建筑的消防用电、客梯电梯、排污泵、变频调速恒压供水生活泵、主要通道及楼梯间照明等。

2、Ⅱ、Ⅲ类汽车库。

3、建筑面积小于或等于5000平米的人防工程。

4、区域性的增压泵房、智能化系统网络中心等。

5、建筑面积3000～15000平方米的百货商店、商场其余为三类负荷。

4.2 负荷计算根据业主提供的相关资料:居民负荷(局管)：80m2及以下住户914户，标配6kW/户*914户＝5484kW，80m2以上住户886户，标配8kW/户*886户＝7088kW，公寓40734m2，标配0.08kW/m2*40734m2＝3258kW，计5484+7088+3258＝15830kW，负荷配置系数0.8，计算容量15830*0.8=12664kVA。

超市S upermarket L ighting G uide照明设计指南综合超市与现代人的生活综合超市，是采取自选销售方式，以销售大众化实用品为主，并将超市和折扣店的经营优势结合为一体的，品种齐全，满足顾客一次性购齐的零售业态。

大型综合超市兴起于20世纪60年代的法国，家乐福是这一商业业态的肇始者。

它吸收了超级市场、折扣商店及百货商店等多种业态的优点，能够满足快节奏的现代生活对于生活质量和时间分配的需求，其开架自选式售货形式，使消费者能更轻松地按照自己的意愿挑选商品，购物的场所由于宽敞明亮，给消费者创造了愉快的消费心情，加上商品陈列和展示的特色，以及不断推出的促销商品，使消费者产生更多的购买欲望，故而迅速的发展起来。

今天，综合超市已经成为人们采购日用品和食品不可或缺的商业场所。

综合超市顾客行为和消费场景综合超市的顾客行为主体来说以有目的性的购物为主，由于其商品丰富，采用开架自选的营运方式，且不断推陈出新和促销商品，故而能在满足顾客的目的性购物的同时，吸引和挖掘顾客需求，促进购买行为。

针对顾客的购物行为和消费场景，对于综合超市而言，以下几点特别重要，而灯光，在这几个方面都起着重要作用：空间设计：明亮舒适是关键。

动线设计：功能分区合理，视觉引导明确，且顾客的移动路线尽可能长。

商品陈列展示设计：开架自选的商业业态，由于没有营业员跟随顾客介绍商品和说服购买，商品本身的陈列展示需要完成“吸引注意力”、“沟通价值”和“说服购买”的任务。

综合超市的照明需求明亮舒适的空间环境：通过明亮舒适的灯光营造友好的购物环境，使顾客在轻松明快的心情中购物，促成商品销售。

功能分区的视觉导引：呼应功能分区的灯光设计，包括不同照明手法的应用、不同亮度比的设计、不同色温的使用、不同外观形式的灯具选用等。

商品的合理展示突出：吸引顾客的注意力，使顾客能充分地获得商品信息并正确地评价商品的品质，并且注意保护商品。

经济性：综合超市的营业时间较长，需要进行节能设计并选用更节能的照明产品，满足强规LPD值的要求。

供配电与照明设计总结1.引言1.1 概述概述部分的内容应该对整篇文章的主题进行简单介绍，提供背景信息，并概括文章的主要内容。

可以包括以下内容：概述：在建筑电气设计中，供配电与照明设计是至关重要的环节。

供配电设计是指为建筑物提供稳定、高效的电力供应系统，涉及电源选择、线路规划和安全性考虑等方面。

而照明设计则是为建筑物的各个空间提供合适的照明效果，包括照明需求分析、光源选择和灯具布置等内容。

本文将对供配电与照明设计进行总结，并提供相关要点和指导原则。

首先，我们将介绍供配电设计的要点，包括电源选择、线路规划和安全性考虑等方面。

其次，我们将探讨照明设计的要点，包括照明需求分析、光源选择和灯具布置等内容。

最后，我们还将介绍设备选型与安装的相关知识，包括设备选型原则、设备安装要点以及电气连接与接地等内容。

通过本文的阅读，读者将了解到如何进行有效的供配电与照明设计，并掌握相关的要点和指导原则。

这对于建筑电气设计的专业人士以及对此感兴趣的读者都将具有实用的参考价值。

接下来，我们将详细介绍供配电设计的要点，以及照明设计的要点，希望能够给读者带来帮助和启发。

1.2文章结构文章结构的目的是为了清晰地组织和呈现文章的内容，确保读者能够更好地理解和掌握供配电与照明设计的要点。

本文的文章结构主要包括以下几个部分：1. 引言：在这一部分，将对供配电与照明设计的概述进行介绍，包括其定义、背景和重要性。

同时，还会简要介绍整篇文章的结构和目的，以引导读者对后续内容的理解和期待。

2. 正文：本部分是文章的核心部分，详细阐述供配电与照明设计的要点。

其中，供配电设计要点包括电源选择、线路规划和安全性考虑；照明设计要点包括照明需求分析、光源选择和灯具布置；设备选型与安装包括设备选型原则、设备安装要点以及电气连接与接地。

每个要点都会进行详细的阐述和解释，包括相关原理、注意事项和实际应用示例，以便读者能够全面了解和掌握相关设计的重要细节。

3. 结论：在本部分，将对前文的供配电与照明设计要点进行总结，重点强调各个要点的关键内容和实践方法。

展厅的供配电及照明设计前言随着我国建筑电气事业发展很快，社会的进步和经济的发展，特别是在2008北京申奥成功之后，我国的建筑事业进入了一个新的发展阶段，北京市给世界呈现了建筑视觉大餐，尤其“鸟巢”的出现更是举世震惊，沈阳奥体中心也吸引了不少国内外目光，在全国高层建筑如雨后春笋般地涌现，建筑向高层化发展已成为一种趋势。

建筑产业是随着信息产业的发展而诞生，且迅速发展起来的。

现代建筑物的电气发展是经过电气化阶段、自动化阶段和当今的智能化阶段。

智能建筑技术的发展非常迅速，它是由电子技术、通讯技术、网络技术、计算机技术、自动控制技术、传感技术及多媒体技术等一系列最先进技术飞速发展的结晶。

特别是智能建筑系统工程，它作为弱电系统工程的延伸和发展，综合性强，涉及的专业领域更广，新的弱电系统不断加盟到智能建筑技术领域内。

总之，随着建筑智能化的发展，电气工程在建筑工程中将占有越来越重要的地位，涉及专业及领域更多，技术更新更快，也将更加复杂，要想把此项工作做好管好，电气工程师需要不断地积累经验和学习，与时俱进[1]。

本次设计的主要内容是东港市黄海大市场通讯商场。

这是一座地上三层和一层地下的大型商场。

建筑面积为11377.75 m2。

地上三层，主要为商铺。

建筑主体高度14.3 m。

设计内容分强电系统其包括照明系统、电力系统，弱电系统包括火灾自动报警系统、保安监控系统及防雷接地系统。

每个设计的步骤是根据设计的原则、条件，考虑现实中的要求，进行计算的出相应的技术指标，然后选择产品。

一、照明系统的设计1、营业厅照明在一般大型百货商店中,用较大的荧光灯具进行规则排列是作为一般照明被普遍采用的一种方式。

荧光灯的显色性能好。

灯具的选择与顶棚的处理有关，在使用吊平顶的建筑内，一般采用嵌入式的荧光灯具，通用是4支36w ,也可用单根的36w 荧光灯呈格子状或行列状排列，不用荧光灯的话，也可采用白炽灯或紧凑性荧光灯，或者白炽灯和荧光灯合起来用，其中荧光灯作为基本的，而白炽灯是以任意间隔插入，用来提供一个个发亮的光斑，打破均匀单调的感觉。

文档信息本版批复信息文件版本记录文件说明电气工程设计标准分册一、总则1满足国家现行的有关标准规范。

2按三级模式设计，一级供电、二级配电、三级保护；各级回路保护开关相应匹配，每级电气回路以经济适用为宗旨。

二、设计依据《建筑设计防火规范》《建筑物防雷设计规范》《火灾自动报警系统设计规范》《汽车库修车库停车场设计防火规范》《民用建筑电气设计规范》《其它现行有关电气设计规范、标准等》三、电气负荷计算1用电容量参考值见下表：注：若商场不使用煤气炉具时,总用电负荷需按表中规定增加250KVA。

本表仅供参考，具体工程设计时由设计院复核。

四、高压系统1物业采用高压双电源进线。

高压单电源进线应设置专用的柴油发电机系统：1.1柴油发电机应负荷1/3照明、IT/监控/鱼区、扶梯、货梯、客梯、通风、压缩机、广告及室外广场、办公区等。

1.2市政停电时，发电机自动启动，来电后自动延时停车，发电机启动失败后应发出警报。

2高压配电柜，应采用真空断路器ABB或施耐德产品，馈线柜两个(外加一个避雷器柜)，计量柜一个。

3华润万家商场需要单独使用变压器,变压器容量参见第三条。

4正常供电由主电源提供，主电源失压后，备用电源自动投入；当备用电源退出运行后，主电源自动投入。

五、低压系统1一般应由华润万家单独使用，设华润万家单独用电户名。

2低压柜一般宜设置20个以上出线端，供空调、租户、厨房、面包、面点、1/3照明、2/3照明、插座、餐饮、IT/监控系统、消防电源、压缩机、电梯设备、广告及外广场照明、预留备用等。

回路划分要求参照《大卖场配电标准设计图集》竖向干线配电系统图MDQ-01，各回路不得混合出线。

其中非消防负荷在消防报警的情况下要求可以强切。

3电容柜设自动补偿装置柜。

4各功能配电箱设计参照《大卖场配电标准设计图集》，并预留3～5个备用开关。

按要求设置电气火灾报警系统。

5空调系统配电：根据暖通工程师所提设备资料进行设计。

中央空调主机控制柜、冷冻泵控制柜、冷却泵控制柜均安装在空调主机房内控制室中，各个楼层空调末端、冷却水塔、水阀、风阀配电箱安装在各个楼层的配电房和空调风机房内，并按《空调自动控制设计标准》进线控制。

大型超市照明设计探讨随着消费水平的日益提高，越来越多的大型超市开始进入社会，来满足人们日常生活的需求。

作为商业中的重要组成部分，大型超市的照明设计已经成为了一个不可忽视的因素。

合理的照明设计不仅能提高店内的舒适度，也可以为商家带来更好的销售额。

本文将探讨大型超市照明设计的重要性、原则以及应注意的细节。

一、照明设计的重要性在大型超市的场景下，照明设计不仅影响着店内的视觉效果，也影响着商家的经济效益。

首先，照明设计对于超市的整体商业形象非常重要，良好的照明设计可以形成相应的品牌形象，促进商品销售。

其次，合理的照明设计能够提高消费者的购物舒适度及幸福感，从而增加顾客停留的时间和购物频率。

合理的照明设计可以使商品突出重点而具有更好的吸引力，在提高店内的销售额的同时，也提高顾客对商品的感知。

二、照明设计的原则1、彩色温度的选择不同颜色的商品需要不同着色的照明设计，服装、化妆品需要高色温的照明，而食品和饮品则需要较低的色温照明。

这样做可以增加商品的色彩饱和度，使其更加生动有趣。

2、照明的亮度超市内的商品种类繁多，需要根据不同的场景进行照明的调整。

大多数商品应该采用中等亮度的照明，以增加商品的吸引力，但不应过于刺眼。

而易碎品应该使用柔和的照明，才能更好地保护其材料。

3、合理分配照明灯具在对超市进行照明设计时，需要根据不同商品的需要来合理分配照明灯具。

例如，对于服装,可以采用直动型透镜灯具,对于橱窗可以使用色彩与亮度较为温和的挂灯来凸显商品的关键卖点等等。

三、应注意的细节1、防眩光设计大型超市的照明设计，需要根据正弦函数的形态提高照明设备的照射角度，从而减少照射角的不均匀性，减少眩光。

这不仅有利于顾客购物的体验，也可以提高超市的舒适度，延长顾客的购买时间。

2、安全性设计照明设备需要经常性的维护与检查，在超市比较繁忙的时间段中应该相对减少的对照明设备的维护时间。

另外,在大型超市的照明设计中，安全性是需要重视的。

照明设备必须保证无水滴，报警装备也应该放置在一定的位置，方便随时响应突发情况。

大型商场照明供配电系统设计探讨大型商场照明供配电系统设计探讨随着商业市场的不断发展，大型商场的出现也越来越多。

在这些商场中，灯光设计和供配电系统的设计是至关重要的一部分。

因此，本篇论文将探讨大型商场的照明供配电系统设计。

一、照明设计商场照明设计的目标是：提高顾客购物体验，达到节能减排的目的。

具体而言，商场的照明设计要考虑以下因素：（1）舒适度要高。

从灯光的原理出发，商场的灯光应当符合人们的需求，提高购物体验。

例如，对于人眼更为敏感的女性和老人，应当采用较为柔和、低调的灯光，以增强购物环境的舒适度。

（2）照明效果要好。

商场是一个需要全天候供电的场所，因此，照明效果要求要比普通场所更为明亮、鲜艳。

商场中的吊顶，应当搭配低照度的背景光源，以突出商场中展示商品的灯光。

（3）色温要匹配。

商场内的商品类型繁多，各种同色系的商品展示在一起。

为了使得不同商品灯光之间不会产生色差，照明色温要匹配，以避免影响消费者对产品展示形象的错觉。

二、供配电系统设计商场供配电系统就是指商场内的电力系统，包括配电装置、电源、线路、电缆等设备和附件。

商场的供配电系统与普通场所的设计相比，具有以下特点：（1）安全性要高。

商场是公共场所，消费者的安全着重需要考虑。

因此，商场的配电系统任何一个部位都不能具有安全隐患，安全性能要达到最高标准。

（2）供电容量要大。

商场内设施众多，供电电能需要充足。

供电容量需要根据商场的用电负荷情况进行合理的计算和规划，以保证商场内随时应对突发情况。

（3）环保性要好。

商场长时间使用电力会对环境产生一定的污染，因此配电系统的设计不应产生过多的碳排放。

常用的供配电设备和材料要选用环保型和节能型设备。

综上所述，商场的照明设计和供配电系统的设计都是为了保证消费者的购物体验和安全，同时也需要考虑节能减排等环保因素。

商场的照明供配电系统设计要达到更高的水平，结合实际需求，采用更为合理的方案。

三、照明与供配电系统的协调设计商场照明与供配电系统的协调设计是商场设计中的一个重要部分。

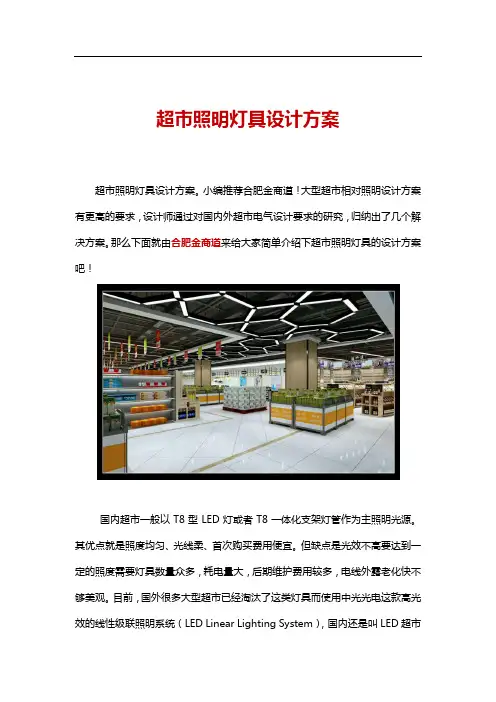

超市照明灯具设计方案超市照明灯具设计方案。

小编推荐合肥金商道！大型超市相对照明设计方案有更高的要求，设计师通过对国内外超市电气设计要求的研究，归纳出了几个解决方案。

那么下面就由合肥金商道来给大家简单介绍下超市照明灯具的设计方案吧！国内超市一般以T8型LED灯或者T8一体化支架灯管作为主照明光源。

其优点就是照度均匀、光线柔、首次购买费用便宜。

但缺点是光效不高要达到一定的照度需要灯具数量众多，耗电量大，后期维护费用较多，电线外露老化快不够美观。

目前，国外很多大型超市已经淘汰了这类灯具而使用中光光电这款高光效的线性级联照明系统（LED Linear Lighting System），国内还是叫LED超市线条灯的比较多，这样可大大节约照明负荷，高光效可以达到两个目的：1.地面达到相同照度所需求的灯具数量几乎减半；2.耗电量低，节省电费。

小超市的照明系统就直接按开关就好，但对于一个大型超市来说这不是一个好的解决方案方案。

因为你需要考虑的更多。

1.室外很亮室内就不需要那么亮，系统是否可以自动调暗2.有时间段顾客量多有时间段人比较少，系统是不是可智能调明暗3.超市的仓库没人的时候和有人来了，系统灯具是否可控等等，所以中大型商超照明需要一个好的系统而不仅仅是照明。

一个好的系统有以下优点：（１）可实现随时、随地、随心更智能化的控光，可通过面板、感应器、1-10V、DALI系统等对整个超市的照明系统的运行集中监控；（2）系统可搭配火灾报警系统及时切断照明电源（非消防电源）。

这与后面所述的EPS应急照明系统关系密切，必须要可靠联动的。

大型超市属于人员密集场所，在停电时，按照规范要求需要其应急照度不应小于正常照度的50%。

通常做法是采用1/5或1/4的灯具作为应急灯具。

这套系统可提供不同的应急方案，1.应急电源+内部电池应急 2.应急电源+外部发电机应急 3.应急电源+外部电池应急。

以上就是一些关于超市照明灯具的相关介绍，更多详情请点击合肥金商道详细咨询！由专业的团队为您服务！合肥金商道商业运营管理有限公司是一家安徽比较专业从事大中型卖场、生活超市、精品连锁超市、精品生鲜超市、大型购物中心、综合百货一站式策划服务商。
