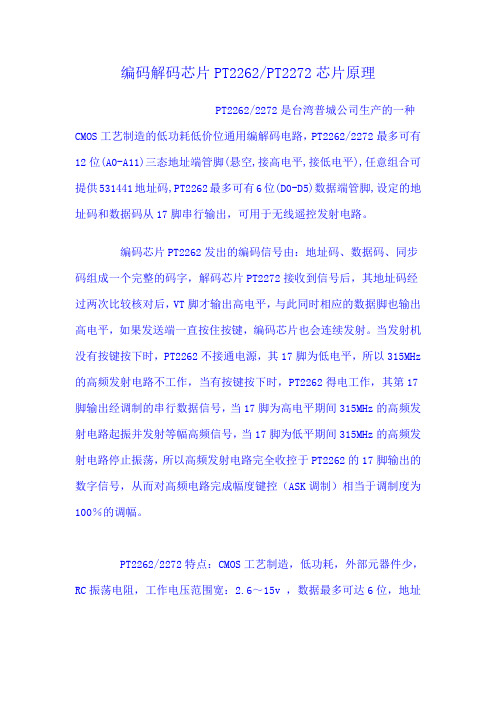

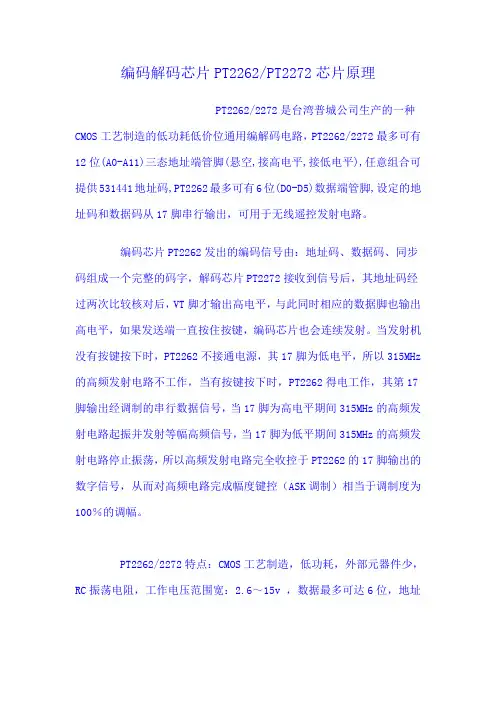

编码解码芯片PT2262/PT2272芯片原理PT2262/2272是台湾普城公司生产的一种CMOS工艺制造的低功耗低价位通用编解码电路，PT2262/2272最多可有12位(A0-A11)三态地址端管脚(悬空,接高电平,接低电平),任意组合可提供531441地址码,PT2262最多可有6位(D0-D5)数据端管脚,设定的地址码和数据码从17脚串行输出，可用于无线遥控发射电路。

编码芯片PT2262发出的编码信号由：地址码、数据码、同步码组成一个完整的码字，解码芯片PT2272接收到信号后，其地址码经过两次比较核对后，VT脚才输出高电平，与此同时相应的数据脚也输出高电平，如果发送端一直按住按键，编码芯片也会连续发射。

当发射机没有按键按下时，PT2262不接通电源，其17脚为低电平，所以315MHz的高频发射电路不工作，当有按键按下时，PT2262得电工作，其第17脚输出经调制的串行数据信号，当17脚为高电平期间315MHz的高频发射电路起振并发射等幅高频信号，当17脚为低平期间315MHz的高频发射电路停止振荡，所以高频发射电路完全收控于PT2262的17脚输出的数字信号，从而对高频电路完成幅度键控（ASK调制）相当于调制度为100％的调幅。

PT2262/2272特点：CMOS工艺制造，低功耗，外部元器件少，RC 振荡电阻，工作电压范围宽：2.6～15v ，数据最多可达6位，地址码最多可达531441种。

应用范围：车辆防盗系统、家庭防盗系统、遥控玩具、其他电器遥控。

外形及引脚功能在具体的应用中，外接振荡电阻可根据需要进行适当的调节，阻值越大振荡频率越慢，编码的宽度越大，发码一帧的时间越长。

网站上大部分产品都是用2262/1.2M＝2272/200K组合的，少量产品用2262/4.7M ＝2272/820K。

极限参数和电气参数2262应用电路1地址码和数据码都用宽度不同的脉冲来表示，两个窄脉冲表示“0”；两个宽脉冲表示“1”；一个窄脉冲和一个宽脉冲表示“F”也就是地址码的“悬空”。

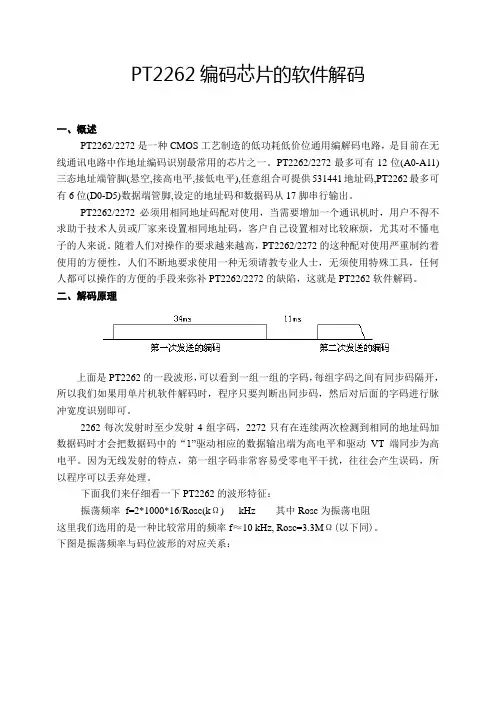

PT2262编码芯片的软件解码一、概述PT2262/2272是一种CMOS工艺制造的低功耗低价位通用编解码电路，是目前在无线通讯电路中作地址编码识别最常用的芯片之一。

PT2262/2272最多可有12位(A0-A11)三态地址端管脚(悬空,接高电平,接低电平),任意组合可提供531441地址码,PT2262最多可有6位(D0-D5)数据端管脚,设定的地址码和数据码从17脚串行输出。

PT2262/2272必须用相同地址码配对使用，当需要增加一个通讯机时，用户不得不求助于技术人员或厂家来设置相同地址码，客户自己设置相对比较麻烦，尤其对不懂电子的人来说。

随着人们对操作的要求越来越高，PT2262/2272的这种配对使用严重制约着使用的方便性，人们不断地要求使用一种无须请教专业人士，无须使用特殊工具，任何人都可以操作的方便的手段来弥补PT2262/2272的缺陷，这就是PT2262软件解码。

二、解码原理上面是PT2262的一段波形，可以看到一组一组的字码，每组字码之间有同步码隔开，所以我们如果用单片机软件解码时，程序只要判断出同步码，然后对后面的字码进行脉冲宽度识别即可。

2262每次发射时至少发射4组字码，2272只有在连续两次检测到相同的地址码加数据码时才会把数据码中的“1”驱动相应的数据输出端为高电平和驱动VT端同步为高电平。

因为无线发射的特点，第一组字码非常容易受零电平干扰，往往会产生误码，所以程序可以丢弃处理。

下面我们来仔细看一下PT2262的波形特征：振荡频率f=2*1000*16/Rosc(kΩ) kHz 其中Rosc为振荡电阻这里我们选用的是一种比较常用的频率f≈10 kHz, Rosc=3.3MΩ(以下同)。

下图是振荡频率与码位波形的对应关系：同步码头波形：PT2262有三种编码：0，1，和悬空(表示为f)。

1、数据“0”发送的码位如下：2、数据“1”发送的码位如下：3、数据“f”发送的码位如下：有了以上具体的波形，我们就可以进行软件解码了。

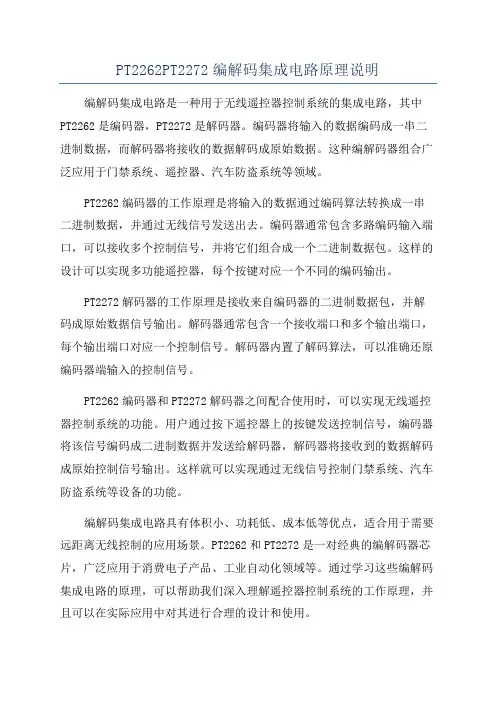

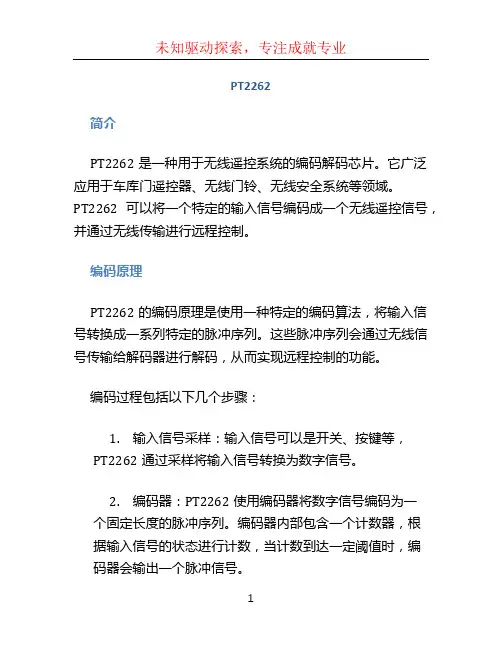

PT2262PT2272编解码集成电路原理说明编解码集成电路是一种用于无线遥控器控制系统的集成电路，其中PT2262是编码器，PT2272是解码器。

编码器将输入的数据编码成一串二进制数据，而解码器将接收的数据解码成原始数据。

这种编解码器组合广泛应用于门禁系统、遥控器、汽车防盗系统等领域。

PT2262编码器的工作原理是将输入的数据通过编码算法转换成一串二进制数据，并通过无线信号发送出去。

编码器通常包含多路编码输入端口，可以接收多个控制信号，并将它们组合成一个二进制数据包。

这样的设计可以实现多功能遥控器，每个按键对应一个不同的编码输出。

PT2272解码器的工作原理是接收来自编码器的二进制数据包，并解码成原始数据信号输出。

解码器通常包含一个接收端口和多个输出端口，每个输出端口对应一个控制信号。

解码器内置了解码算法，可以准确还原编码器端输入的控制信号。

PT2262编码器和PT2272解码器之间配合使用时，可以实现无线遥控器控制系统的功能。

用户通过按下遥控器上的按键发送控制信号，编码器将该信号编码成二进制数据并发送给解码器，解码器将接收到的数据解码成原始控制信号输出。

这样就可以实现通过无线信号控制门禁系统、汽车防盗系统等设备的功能。

编解码集成电路具有体积小、功耗低、成本低等优点，适合用于需要远距离无线控制的应用场景。

PT2262和PT2272是一对经典的编解码器芯片，广泛应用于消费电子产品、工业自动化领域等。

通过学习这些编解码集成电路的原理，可以帮助我们深入理解遥控器控制系统的工作原理，并且可以在实际应用中对其进行合理的设计和使用。

总的来说，PT2262编码器和PT2272解码器的原理是基于数字信号处理技术，实现了数字信号的编解码转换，从而实现了远距离无线遥控系统的功能。

这两款集成电路有着简单易用、稳定可靠的特点，是无线遥控器领域的重要组成部分。

通过学习和应用这些编解码集成电路，可以提高我们对遥控器控制系统的理解和设计水平，带动无线通信和控制技本的发展。

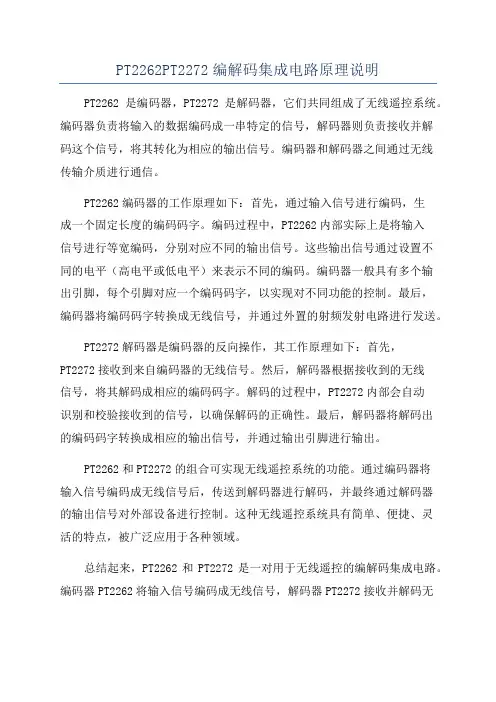

PT2262PT2272编解码集成电路原理说明PT2262是编码器，PT2272是解码器，它们共同组成了无线遥控系统。

编码器负责将输入的数据编码成一串特定的信号，解码器则负责接收并解码这个信号，将其转化为相应的输出信号。

编码器和解码器之间通过无线传输介质进行通信。

PT2262编码器的工作原理如下：首先，通过输入信号进行编码，生成一个固定长度的编码码字。

编码过程中，PT2262内部实际上是将输入信号进行等宽编码，分别对应不同的输出信号。

这些输出信号通过设置不同的电平（高电平或低电平）来表示不同的编码。

编码器一般具有多个输出引脚，每个引脚对应一个编码码字，以实现对不同功能的控制。

最后，编码器将编码码字转换成无线信号，并通过外置的射频发射电路进行发送。

PT2272解码器是编码器的反向操作，其工作原理如下：首先，PT2272接收到来自编码器的无线信号。

然后，解码器根据接收到的无线信号，将其解码成相应的编码码字。

解码的过程中，PT2272内部会自动识别和校验接收到的信号，以确保解码的正确性。

最后，解码器将解码出的编码码字转换成相应的输出信号，并通过输出引脚进行输出。

PT2262和PT2272的组合可实现无线遥控系统的功能。

通过编码器将输入信号编码成无线信号后，传送到解码器进行解码，并最终通过解码器的输出信号对外部设备进行控制。

这种无线遥控系统具有简单、便捷、灵活的特点，被广泛应用于各种领域。

总结起来，PT2262和PT2272是一对用于无线遥控的编解码集成电路。

编码器PT2262将输入信号编码成无线信号，解码器PT2272接收并解码无线信号，将其转换为相应的输出信号。

它们可以组合使用，实现无线遥控系统的功能。

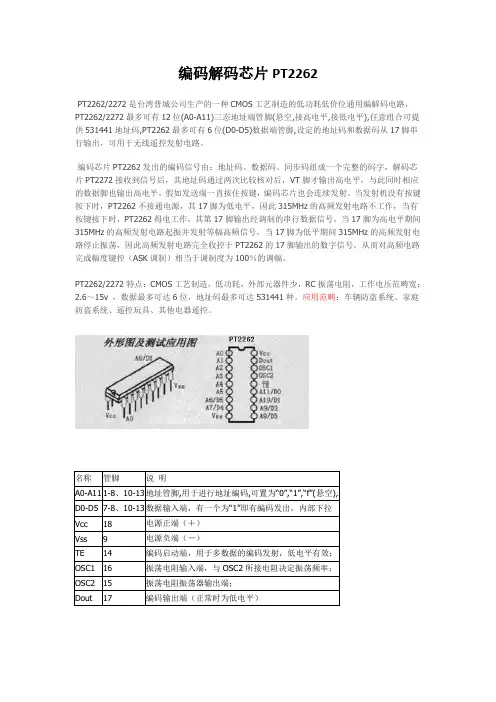

编码解码芯片PT2262PT2262/2272是台湾普城公司生产的一种CMOS工艺制造的低功耗低价位通用编解码电路，PT2262/2272最多可有12位(A0-A11)三态地址端管脚(悬空,接高电平,接低电平),任意组合可提供531441地址码,PT2262最多可有6位(D0-D5)数据端管脚,设定的地址码和数据码从17脚串行输出，可用于无线遥控发射电路。

编码芯片PT2262发出的编码信号由：地址码、数据码、同步码组成一个完整的码字，解码芯片PT2272接收到信号后，其地址码通过两次比较核对后，VT脚才输出高电平，与此同时相应的数据脚也输出高电平，假如发送端一直按住按键，编码芯片也会连续发射。

当发射机没有按键按下时，PT2262不接通电源，其17脚为低电平，因此315MHz的高频发射电路不工作，当有按键按下时，PT2262得电工作，其第17脚输出经调制的串行数据信号，当17脚为高电平期间315MHz的高频发射电路起振并发射等幅高频信号，当17脚为低平期间315MHz的高频发射电路停止振荡，因此高频发射电路完全收控于PT2262的17脚输出的数字信号，从而对高频电路完成幅度键控（ASK调制）相当于调制度为100％的调幅。

PT2262/2272特点：CMOS工艺制造，低功耗，外部元器件少，RC振荡电阻，工作电压范畴宽：2.6～15v ，数据最多可达6位，地址码最多可达531441种。

应用范畴：车辆防盗系统、家庭防盗系统、遥控玩具、其他电器遥控。

名称管脚说明A0-A11 1-8、10-13 地址管脚,用于进行地址编码,可置为“0”,“1”,“f”(悬空),D0-D5 7-8、10-13 数据输入端，有一个为“1”即有编码发出，内部下拉Vcc 18 电源正端（＋）Vss 9 电源负端（－）TE 14 编码启动端，用于多数据的编码发射，低电平有效；OSC1 16 振荡电阻输入端，与OSC2所接电阻决定振荡频率；OSC2 15 振荡电阻振荡器输出端；Dout 17 编码输出端（正常时为低电平）在具体的应用中，外接振荡电阻可依照需要进行适当的调剂，阻值越大振荡频率越慢，编码的宽度越大，发码一帧的时刻越长。

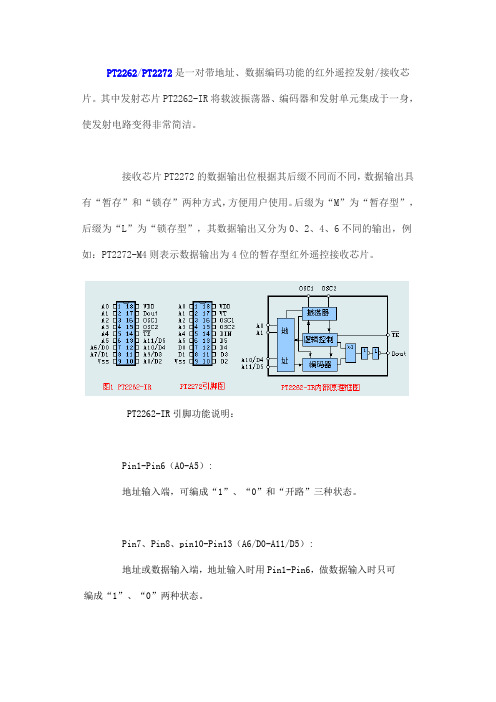

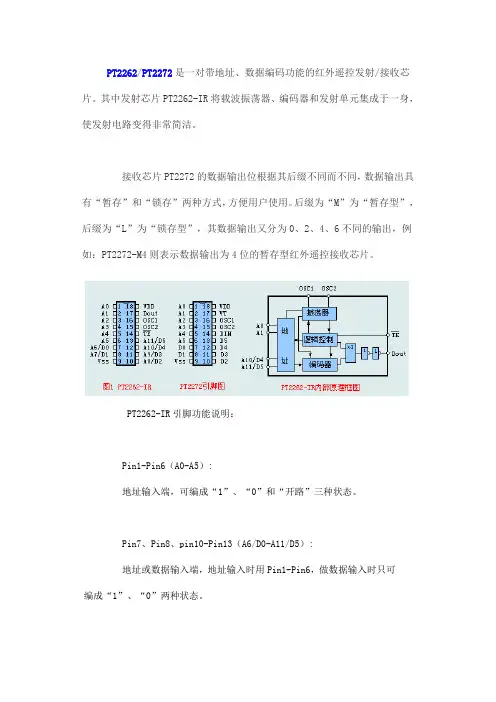

PT2262/PT2272是一对带地址、数据编码功能的红外遥控发射/接收芯片。

其中发射芯片PT2262-IR将载波振荡器、编码器和发射单元集成于一身，使发射电路变得非常简洁。

接收芯片PT2272的数据输出位根据其后缀不同而不同，数据输出具有“暂存”和“锁存”两种方式，方便用户使用。

后缀为“M”为“暂存型”，后缀为“L”为“锁存型”，其数据输出又分为0、2、4、6不同的输出，例如：PT2272-M4则表示数据输出为4位的暂存型红外遥控接收芯片。

PT2262-IR引脚功能说明：Pin1-Pin6（A0-A5）:地址输入端，可编成“1”、“0”和“开路”三种状态。

Pin7、Pin8、pin10-Pin13（A6/D0-A11/D5）:地址或数据输入端，地址输入时用Pin1-Pin6，做数据输入时只可编成“1”、“0”两种状态。

Pin14（TE）:发射使能端，低电平有效。

Pin15、Pin16（OSC1、OSC2）:外接振荡电阻，决定振荡的时钟频率。

Pin17（Dout）:数据输出端，编码由此脚串行输出。

Pin9、Pin18（V DD，Vss）:电源+，-输入端。

PT2272引脚功能说明：Pin1-Pin6（A0-A5）:地址输入端，可编成“1”、“0”和“开路”三种状态。

要求与PT2262设定的状态一致。

Pin7、Pin8、pin10-Pin13（D0-D5）:数据输出端，分暂存和锁存两种状态。

Pin14（DI）:脉冲编码信号输入端。

Pin15、Pin16（OSC1、OSC2）:外接振荡电阻，决定振荡的时钟频率。

Pin17（VT）:输出端，接收有效信号时，VT端由低电平变为高电平。

Pin9、Pin18（V DD，Vss）:电源+，-输入端。

PT2262/PT2272工作原理：PT2262-IR发射芯片地址编码输入有“1”、“0”和“开路”三种状态，数据输入有“1”和“0”两种状态。

由各地址、数据的不同接脚状态决定，编码从输出端Dout输出，通过红外发射管发射出去。

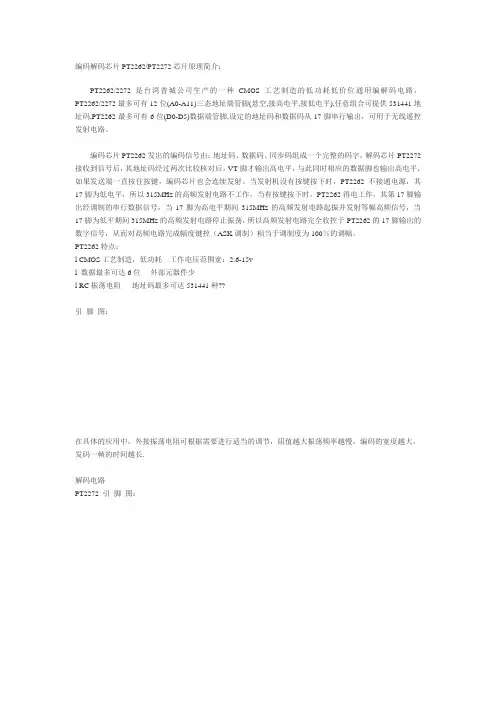

编码解码芯片PT2262/PT2272芯片原理简介：PT2262/2272是台湾普城公司生产的一种CMOS工艺制造的低功耗低价位通用编解码电路，PT2262/2272最多可有12位(A0-A11)三态地址端管脚(悬空,接高电平,接低电平),任意组合可提供531441地址码,PT2262最多可有6位(D0-D5)数据端管脚,设定的地址码和数据码从17脚串行输出，可用于无线遥控发射电路。

编码芯片PT2262发出的编码信号由：地址码、数据码、同步码组成一个完整的码字，解码芯片PT2272接收到信号后，其地址码经过两次比较核对后，VT脚才输出高电平，与此同时相应的数据脚也输出高电平，如果发送端一直按住按键，编码芯片也会连续发射。

当发射机没有按键按下时，PT2262不接通电源，其17脚为低电平，所以315MHz的高频发射电路不工作，当有按键按下时，PT2262得电工作，其第17脚输出经调制的串行数据信号，当17脚为高电平期间315MHz的高频发射电路起振并发射等幅高频信号，当17脚为低平期间315MHz的高频发射电路停止振荡，所以高频发射电路完全收控于PT2262的17脚输出的数字信号，从而对高频电路完成幅度键控（ASK调制）相当于调制度为100％的调幅。

PT2262特点：l CMOS工艺制造，低功耗工作电压范围宽：2.6-15vl 数据最多可达6位外部元器件少l RC振荡电阻地址码最多可达531441种??引脚图：在具体的应用中，外接振荡电阻可根据需要进行适当的调节，阻值越大振荡频率越慢，编码的宽度越大，发码一帧的时间越长.解码电路PT2272 引脚图：PT2272解码芯片有不同的后缀，表示不同的功能，有L4/M4/L6/M6之分，其中L表示锁存输出，数据只要成功接收就能一直保持对应的电平状态，直到下次遥控数据发生变化时改变。

M表示非锁存输出，数据脚输出的电平是瞬时的而且和发射端是否发射相对应，可以用于类似点动的控制。

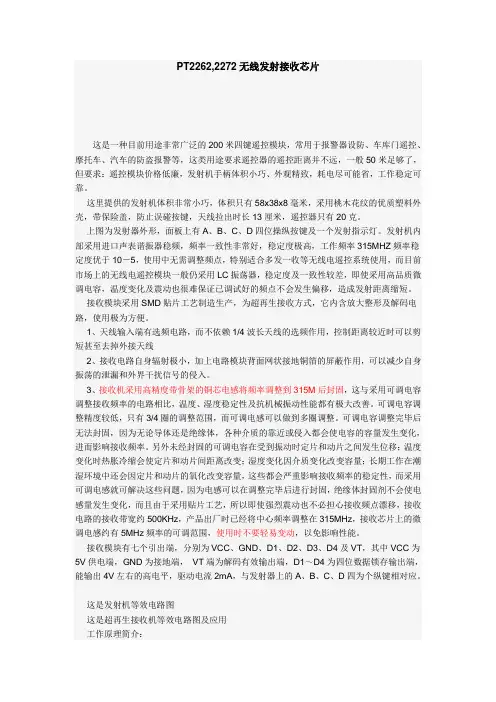

PT2262,2272无线发射接收芯片这是一种目前用途非常广泛的200米四键遥控模块，常用于报警器设防、车库门遥控、摩托车、汽车的防盗报警等，这类用途要求遥控器的遥控距离并不远，一般50米足够了，但要求：遥控模块价格低廉，发射机手柄体积小巧、外观精致，耗电尽可能省，工作稳定可靠。

这里提供的发射机体积非常小巧，体积只有58x38x8毫米，采用桃木花纹的优质塑料外壳，带保险盖，防止误碰按键，天线拉出时长13厘米，遥控器只有20克。

上图为发射器外形，面板上有A、B、C、D四位操纵按键及一个发射指示灯。

发射机内部采用进口声表谐振器稳频，频率一致性非常好，稳定度极高，工作频率315MHZ频率稳定度优于10－5，使用中无需调整频点，特别适合多发一收等无线电遥控系统使用，而目前市场上的无线电遥控模块一般仍采用LC振荡器，稳定度及一致性较差，即使采用高品质微调电容，温度变化及震动也很难保证已调试好的频点不会发生偏移，造成发射距离缩短。

接收模块采用SMD贴片工艺制造生产，为超再生接收方式，它内含放大整形及解码电路，使用极为方便。

1、天线输入端有选频电路，而不依赖1/4波长天线的选频作用，控制距离较近时可以剪短甚至去掉外接天线92、接收电路自身辐射极小，加上电路模块背面网状接地铜箔的屏蔽作用，可以减少自身振荡的泄漏和外界干扰信号的侵入。

3、接收机采用高精度带骨架的铜芯电感将频率调整到315M后封固，这与采用可调电容调整接收频率的电路相比，温度、湿度稳定性及抗机械振动性能都有极大改善。

可调电容调整精度较低，只有3/4圈的调整范围，而可调电感可以做到多圈调整。

可调电容调整完毕后无法封固，因为无论导体还是绝缘体，各种介质的靠近或侵入都会使电容的容量发生变化，进而影响接收频率。

另外未经封固的可调电容在受到振动时定片和动片之间发生位移；温度变化时热胀冷缩会使定片和动片间距离改变；湿度变化因介质变化改变容量；长期工作在潮湿环境中还会因定片和动片的氧化改变容量，这些都会严重影响接收频率的稳定性，而采用可调电感就可解决这些问题，因为电感可以在调整完毕后进行封固，绝缘体封固剂不会使电感量发生变化，而且由于采用贴片工艺，所以即使强烈震动也不必担心接收频点漂移，接收电路的接收带宽约500KHz，产品出厂时已经将中心频率调整在315MHz，接收芯片上的微调电感约有5MHz频率的可调范围，使用时不要轻易变动，以免影响性能。

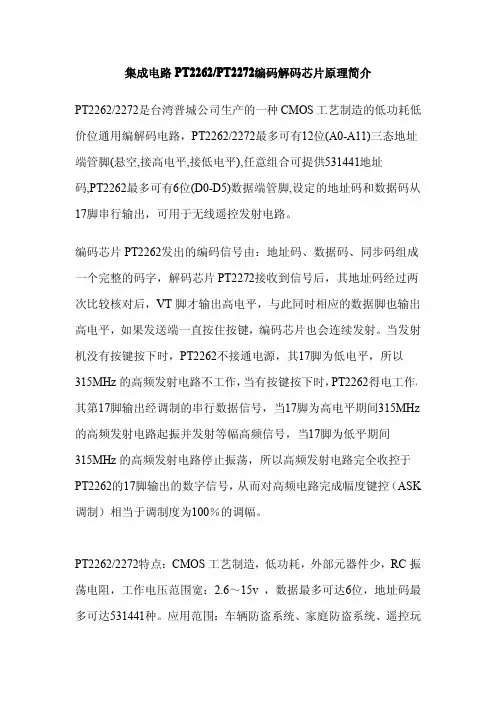

集成电路PT2262/PT2272编码解码芯片原理简介PT2262/2272是台湾普城公司生产的一种CMOS工艺制造的低功耗低价位通用编解码电路，PT2262/2272最多可有12位(A0-A11)三态地址端管脚(悬空,接高电平,接低电平),任意组合可提供531441地址码,PT2262最多可有6位(D0-D5)数据端管脚,设定的地址码和数据码从17脚串行输出，可用于无线遥控发射电路。

编码芯片PT2262发出的编码信号由：地址码、数据码、同步码组成一个完整的码字，解码芯片PT2272接收到信号后，其地址码经过两次比较核对后，VT脚才输出高电平，与此同时相应的数据脚也输出高电平，如果发送端一直按住按键，编码芯片也会连续发射。

当发射机没有按键按下时，PT2262不接通电源，其17脚为低电平，所以315MHz的高频发射电路不工作，当有按键按下时，PT2262得电工作，其第17脚输出经调制的串行数据信号，当17脚为高电平期间315MHz 的高频发射电路起振并发射等幅高频信号，当17脚为低平期间315MHz的高频发射电路停止振荡，所以高频发射电路完全收控于PT2262的17脚输出的数字信号，从而对高频电路完成幅度键控（ASK 调制）相当于调制度为100％的调幅。

PT2262/2272特点：CMOS工艺制造，低功耗，外部元器件少，RC振荡电阻，工作电压范围宽：2.6～15v，数据最多可达6位，地址码最多可达531441种。

应用范围：车辆防盗系统、家庭防盗系统、遥控玩具、其他电器遥控。

名称管脚说明A0-A1 11-8、10-13地址管脚,用于进行地址编码,可置为“0”,“1”,“f”(悬空),D0-D57-8、10-13数据输入端，有一个为“1”即有编码发出，内部下拉Vcc18电源正端（＋）Vss9电源负端（－）TE14编码启动端，用于多数据的编码发射，低电平有效；OSC116振荡电阻输入端，与OSC2所接电阻决定振荡频率；OSC215振荡电阻振荡器输出端；Dout17编码输出端（正常时为低电平）在具体的应用中，外接振荡电阻可根据需要进行适当的调节，阻值越大振荡频率越慢，编码的宽度越大，发码一帧的时间越长。

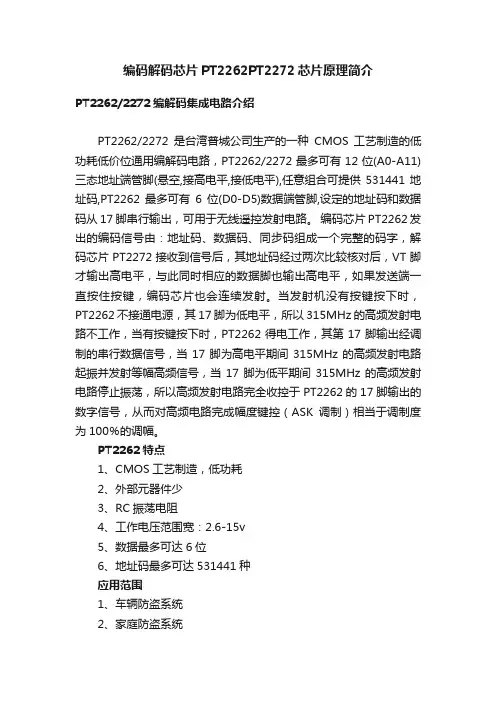

编码解码芯片PT2262PT2272芯片原理简介PT2262/2272编解码集成电路介绍PT2262/2272是台湾普城公司生产的一种CMOS工艺制造的低功耗低价位通用编解码电路，PT2262/2272最多可有12位(A0-A11)三态地址端管脚(悬空,接高电平,接低电平),任意组合可提供531441地址码,PT2262最多可有6位(D0-D5)数据端管脚,设定的地址码和数据码从17脚串行输出，可用于无线遥控发射电路。

编码芯片PT2262发出的编码信号由：地址码、数据码、同步码组成一个完整的码字，解码芯片PT2272接收到信号后，其地址码经过两次比较核对后，VT脚才输出高电平，与此同时相应的数据脚也输出高电平，如果发送端一直按住按键，编码芯片也会连续发射。

当发射机没有按键按下时，PT2262不接通电源，其17脚为低电平，所以315MHz的高频发射电路不工作，当有按键按下时，PT2262得电工作，其第17脚输出经调制的串行数据信号，当17脚为高电平期间315MHz的高频发射电路起振并发射等幅高频信号，当17脚为低平期间315MHz的高频发射电路停止振荡，所以高频发射电路完全收控于PT2262的17脚输出的数字信号，从而对高频电路完成幅度键控（ASK调制）相当于调制度为100％的调幅。

PT2262特点1、CMOS工艺制造，低功耗2、外部元器件少3、RC振荡电阻4、工作电压范围宽：2.6-15v5、数据最多可达6位6、地址码最多可达531441种应用范围1、车辆防盗系统2、家庭防盗系统3、遥控玩具4、其他电器遥控引脚图管脚说明名称管脚说明A0-A111-8、10-13地址管脚,用于进行地址编码,可置为“0”,“1”,“f”(悬空)D0-D57-8、10-13数据输入端，有一个为“1”即有编码发出，内部下拉Vcc18电源正端（＋）Vss9电源负端（－）TE14编码启动端，用于多数据的编码发射，低电平有效；OSC116振荡电阻输入端，与OSC2所接电阻决定振荡频率；OSC215振荡电阻振荡器输出端；Dout17编码输出端（正常时为低电平）在具体的应用中，外接振荡电阻可根据需要进行适当的调节，阻值越大振荡频率越慢，编码的宽度越大，发码一帧的时间越长。
