西安1中考物理电学综合计算题汇总含答案

2024年九年级中考物理专题复习：电学计算题1．如图所示电路，设电源电压不变，灯丝电阻不随温度变化。

当只闭合开关S1时，电流表的示数是I1。

当只闭合开关S2时，电流表的示数是I2。

当开关S1、S2都闭合时，灯L正常发光，电流表的示数为I3。

当开关S1、S2都断开时，电流表的示数是I4，电压表V1、V2示数之比为3∶1，此时R L消耗的电功率为0.5W；已知I1∶I2＝3∶1，求：（1）电阻R1∶R2；（2）电流I3∶I4；（3）电路总功率的最大值P m。

2．如图甲是饮水机简化的电路图。

它有“加热”和“保温”两挡，其中R1为发热电阻，R2为定值电阻。

如表是该饮水机的相关技术参数。

图乙是实验室电能表的示意图。

已知饮水机在保温挡和加热挡工作时，发热电阻R1的电功率之比为1∶121。

[已知c水=4.2×103J/(kg•∶)，ρ水=1.0×103kg/m3，不考虑温度对电阻的影响]求：（1）储水罐注满水时，水温升高50∶，需要吸收多少热量？（2）电阻R2的阻值是多少？（3）在测试时将其他用电器都关闭，只将饮水机置于加热挡工作，发现电能表的转盘在3min 内转了50转，则此时实验室电路的实际电压是多少？额定电压220V加热挡额定功率605W额定频率50Hz储水罐容积0.8L3．南宁轨道交通的开通运营，大大方便了市民的出行。

某学校组织同学们收集到地铁机车在某段运行区间内的相关数据如表：根据表中信息，回答下列问题。

（1）该区间内，地铁机车以60km/h的速度运行30km，需要多长时间？（2）该区间内，地铁机车运行30km消耗多少电能？4．某型号电烤箱的加热和保温两个挡位的简化电路如图所示，已知该电烤箱的保温挡位的电功率为440W，加热挡位的电功率为1100W，R1、R2为电阻不变的电热丝。

（1）当图中开关S 、S1时（选填“闭合”或“断开”），电路处于保温状态；（2）R1的阻值；（3）当开关S、S1均闭合时电烤箱工作20min产生的热量；（4）若电阻丝R2烧断，请通过计算说明能否用2根“220V 330W”的电热丝并联代替R2，让电烤箱恢复正常工作。

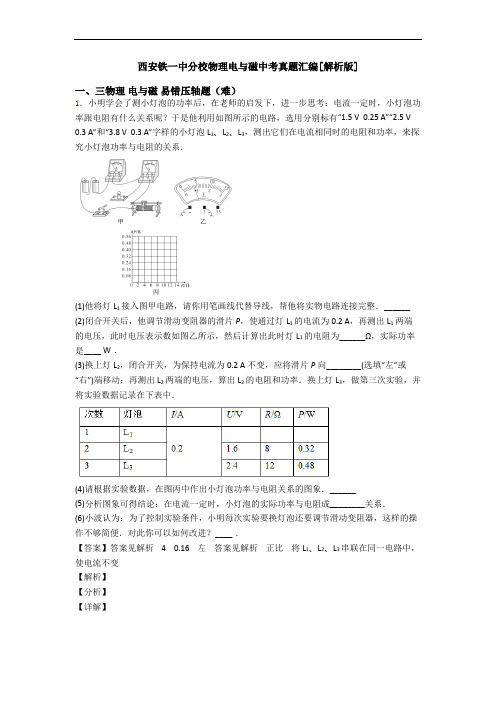

西安铁一中分校物理电与磁中考真题汇编[解析版]一、三物理电与磁易错压轴题（难）1．小明学会了测小灯泡的功率后，在老师的启发下，进一步思考：电流一定时，小灯泡功率跟电阻有什么关系呢？于是他利用如图所示的电路，选用分别标有“1.5 V 0.25 A”“2.5 V 0.3 A”和“3.8 V 0.3 A”字样的小灯泡L1、L2、L3，测出它们在电流相同时的电阻和功率，来探究小灯泡功率与电阻的关系．(1)他将灯L1接入图甲电路，请你用笔画线代替导线，帮他将实物电路连接完整．______(2)闭合开关后，他调节滑动变阻器的滑片P，使通过灯L1的电流为0.2 A，再测出L1两端的电压，此时电压表示数如图乙所示，然后计算出此时灯L1的电阻为______Ω，实际功率是____ W．(3)换上灯L2，闭合开关，为保持电流为0.2 A不变，应将滑片P向________(选填“左”或“右”)端移动；再测出L2两端的电压，算出L2的电阻和功率．换上灯L3，做第三次实验，并将实验数据记录在下表中．(4)请根据实验数据，在图丙中作出小灯泡功率与电阻关系的图象．______(5)分析图象可得结论：在电流一定时，小灯泡的实际功率与电阻成________关系．(6)小波认为：为了控制实验条件，小明每次实验要换灯泡还要调节滑动变阻器，这样的操作不够简便．对此你可以如何改进？____．【答案】答案见解析 4 0.16 左答案见解析正比将L1、L2、L3串联在同一电路中，使电流不变【解析】【分析】【详解】(1)如图(2)电压表使用的0～3V，分度值为0.1V，电压为0.8V，电流为0.2A，所以L1电阻为R1=UI=0.840.2VA=Ω，实际功率P实=UI=0.16W；(3) 换上灯L2，电阻增大，总电阻增大，电路电流减小，电流表的示数将变小；要使电路电流增大到0.2A，要减小电路总电阻，滑动变阻器的滑片向左端移动；(4)(5)分析图像可知图线是一条过原点的直线，可知，电流一定时，功率和电阻成正比．（6）实验目的是小灯泡功率与电阻的关系，根据控制变量法，要保证电流不变，则可以将L1、L2、L3串联在同一电路中，分别测各自两端电压即可．【点睛】本题题干很长，给学生的心理压力很大，并且本题涉及到的知识点多，而且和数学联系起来，增大了试题的难度，并且用实验探究功率和电阻关系的题目比较少见，学生不熟悉，更增大了习题的难度．2．如图所示是老师设计的一个实验装置，用来探究“影响电磁铁磁性强弱因素”，它是由电源、滑动变阻器、开关、带铁芯的螺线管（线圈电阻忽略不计）和自制的针式刻度板组成，通过观察指针偏转角度的大小，来判断电磁铁磁性的强弱．用竹片削制的指针下方加装固定一物体E，导线 a 与接线柱 2 相连．（1）为了使指针在受磁场力的作用在能绕 O 点转动，需在 E 处加装铁块，加装物体后，为了确保指针能正确指示且具有一定的灵敏度，老师在 O 点转轴处涂抹润滑油，目的是_____，使指针转动更灵活．（2）按如图所示连接好电路，闭合开关，调节滑动变阻器滑片 P 到某一位置，记下此时指针偏转的角度，保持滑片 P 位置不变，导线 a 改为与接线柱 1 相连，可以探究电磁铁磁性强弱与_____的关系；保持接线方式不变，移动变阻器滑片 P，可以探究电磁铁磁性强弱与另外一个因素的关系．（3）当滑动变阻器的滑片 P 向左滑动时，指针偏转的角度将会______（选填“增大”或“减小”）．（4）细心观察的小锋同学发现在实验过程中该自制装置的指针均向右偏转，只是偏转角度不同，该同学向老师提出能否让指针向左偏转，老师马上将一块小磁铁换装在如图 E 处，且让磁铁的右端为_____极，闭合开关后，同学们发现指针果然向左偏转．（5）你认为该装置中指针的偏转角度大小可能还与哪些因素有关？______（只写出一个即可）【答案】减小摩擦线圈匝数减小 N 铁芯大小【解析】【分析】（1）根据减小摩擦的方法解答；（2）根据1、2位置比较接入电路线圈匝数多少可知答案；（3）当滑动变阻器的滑片 P 向左滑动时，电阻变大，电流变小，磁场减弱；（4）首先判断电磁铁的N、S极，然后利用电磁铁与所放磁铁的磁极相互作用做出判断；（5）该装置中指针的偏转角度大小要受磁力大小、竹片削制的指针质量、电磁铁距离指针的距离等因素影响．【详解】（1）在O点转轴处涂抹润滑油可以使接触面变光滑，从而减小了摩擦；（2）保持滑片P位置不变，忽略线圈电阻，则电流不变，导线a改为与接线柱1相连，增加了线圈匝数，因此可以探究电磁铁磁性强弱与线圈匝数的关系；保持接线方式不变，移动变阻器滑片P，改变电流大小，可以探究电磁铁磁性强弱与电流大小的关系．（3）当滑动变阻器的滑片P向左滑动时，接入电路电阻增大，电流减小，磁性减弱，所以指针偏转的角度将会减小；（4）由图中通电线圈电流流入方向，利用右手螺旋定则可以判断出通电线圈左端为N极，右端为S极，在E处放小磁铁让磁铁的右端为N极、左端为S极时，则通电线圈右端S极与小磁铁左端为S极就会相互排斥，指针就会向左偏转；（5）该装置中指针的偏转角度大小要受磁力大小、竹片削制的指针质量、电磁铁距离指针的距离等因素影响；所以指针的偏转角度大小还与铁芯大小有关，也与竹片削制的指针质量有关．3．在“探究影响电磁铁磁性强弱的因素”的实验中，小明制成简易电磁铁甲、乙，并设计了如图所示的电路。

中考物理电学综合计算题汇总及详细答案解析一、电磁学综合题1．（2）由物体运动的距离与物体质量、水平拉力和速度的关系得到：s =222mv Mv F F 磁，F磁= BIL ，得到s =22Mv BIL，v 2019·山西中考模拟）阅读短文，回答问题： 开天辟地薪火相传180万年前，黄河中游的早期猿人点燃了人类文明的第一把圣火；180万年后的今天，我们站在同样的地方﹣﹣山西省运城市西侯度遗址，采集万众瞩目的“第二届全国青年运动会”圣火，正式开启了二青会火炬传递征程!圣火采集：2019年3月28日上午，一缕阳光透过遗址洞穴顶部的条缝隙射进采火洞，照射在凹面镜上，会聚到采火器中，火苗渐起引燃采火棒，如图甲，其原理图如图乙。

之后顺利点燃采火盆，圣火采集圆满成功。

火炬传递：二青会火炬名为“山河”，如图丙，选用电解铝材质，其质量仅为1.2kg ，设计上融合了山西的历史、地理、文化等元素。

二青会网络火炬传递采用最前沿的AR 技术，首创微信小程序传递方式，任何人通过微信账号即可登录5月4日，途经33个省级站点传递后，二青会圣火再次抵达山西运城，与实体火炬传递同步，直到8月18日开幕式传递结束，是史上历时最长的一次网络火炬传递AR 技术是利用计算机生成一种逼真的虚拟环境，通过传感设备使人“身临其境”，用户通过AR 拍照、AR 扫一扫、限时跑步、趣味游戏和答题等方式进行网络火炬传递，其中最受欢迎的AR 拍照，可以实现“人+传递站点背景图+吉祥物”的合影，如图丁从古朴大气的圣火采集，到网络火炬传递方式的创新，都体现了传承与创新的完美结合。

开天辟地，薪火相传，青春不息激发时代新人开启奋斗新征程!（1）电视机前的观众通过卫星转播收看圣火采集仪式直播，这是通过_____（选填“超声波”或“电磁波”）传递信号的；（2）如图乙，一束射向O 点的光线经凹面镜反射后，射入采火器B 点，请在图中画出反射光线，并通过作图确定镜面的位置（研究单条光线时可将凹面镜的一小段近似看成平面镜）；（________）（3）如图丁中的合影背景是计算机生成的一种_____环境，首创微信小程序网络传递的好处是_____（写出一条）；（4）如图丙的火炬选用电解铝材质，大大减轻了它的质量请你用所学的物理知识解释其中的道理。

中考物理总复习《电学计算题》专题训练(带有答案)学校:___________班级：___________姓名：___________考号：___________典例精讲例 如图甲所示电路，小灯泡L 上标有“2.5 V 1.25 W”字样，滑动变阻器R 2上标有“10 Ω 1 A”字样.闭合开关S 、S 1，移动滑动变阻器滑片使小灯泡正常发光，此时电压表示数为2 V ，求：(1)小灯泡L 正常发光时的电阻；(2)若电流表选用0～0.6 A 量程，电压表选用0～3 V 量程，在确保电路各元件安全的情况下，求电路消耗的最大电功率(假定灯丝电阻保持不变)；(3)若更换电源，只闭合开关S 、S 2，移动滑片到某一个位置，电流表和电压表指针位置如图乙所示(可能与之前相比更换了量程但在后续操作中量程不变)，当向某个方向移动变阻器的滑片到某位置时，其中一个表指针达到满偏，另一个表指针在刻度盘23处.求定值电阻R 1的可能值.实战演练1.(2022河北18题)如图所示，电源电压为18 V，R0为定值电阻，R为滑动变阻器，电流表量程为“0～0.6 A”，电压表量程为“0～15 V”.闭合开关S，移动滑片，当滑片移至滑动变阻器中点时，电流表的示数为0.36 A，电压表的示数为3.6 V.(1)求R0的阻值；(2)求滑动变阻器的最大阻值；(3)在保证电路安全的情况下，电路消耗的最大功率为P1；将电压表改接在R两端，电路消耗的最小功率为P2.求P1∶P2.2.(2022河北预测卷)如图所示，电源电压为12 V且保持不变，小灯泡L标有“6 V 3 W”字样，滑动变阻器的规格为“20 Ω 1 A”，电压表的量程为0～15 V，电流表的量程为0～0.6 A.求：(1)小灯泡正常发光时的电阻；(2)为了保证电路安全，滑动变阻器接入电路的阻值范围；(3)调节滑片，当小灯泡正常发光时，保持滑片的位置不变，用定值电阻R0替换小灯泡L，替换前后，电路的总功率变化了1.2 W.求R0可能的电阻值.参考答案典例精讲例 解：(1)根据电功率的变形式P ＝U 2R 可知，小灯泡L 正常发光时的电阻R 灯＝U 灯2P 灯＝（2.5V ）21.25W ＝5 Ω (2)闭合开关S 、S 1，小灯泡L 和滑动变阻器R 2串联，电压表测量滑动变阻器R 2两端的电压.移动滑片使小灯泡正常发光，此时小灯泡两端的电压为2.5 V ，滑动变阻器R 2两端的电压为2 V ，故电源电压U 电＝U 灯＋U 滑＝2.5 V ＋2 V ＝4.5 V由I ＝U R 可知，小灯泡正常发光时的电流I 灯＝U 灯R 灯＝2.5V 5Ω ＝0.5 A 为了保证电路各元件安全，通过电路的最大电流为0.5 A ，则电路消耗的最大电功率P max ＝U 电I max ＝U 电I 灯＝4.5 V×0.5 A ＝2.25 W(3)只闭合开关S 、S 2，电阻R 1和滑动变阻器R 2串联.因滑动变阻器允许通过的最大电流为1 A ，所以由图乙可知，电流表选择的量程为0～0.6 A ，此时电路中的电流为0.5 A.若电压表的量程为0～15 V ，则其示数为12 V ，滑动变阻器的阻值为R 滑＝U 1I´ ＝12V 0.5A＝24 Ω>10 Ω，滑动变阻器R 2上标有“10 Ω 1 A”，故不符合题意；若电压表的量程为0～3 V ，则其示数为2.4 V ，滑动变阻器接入电路的阻值为R 滑′＝U 2I´ ＝2.4V 0.5A＝4.8 Ω<10 Ω，符合题意；若电流表达到满偏0.6 A ，则电流表示数增大了ΔI ＝0.6 A －0.5 A ＝0.1 A电压表则减小了ΔU ＝2.4 V －23×3 V ＝0.4 V 因串联电路总电压等于各分压之和，所以R 1两端电压变化量和电压表示数变化量相等，则由I ＝U R可知，定值电阻R 1＝ΔU ΔI ＝0.4V 0.1A＝4 Ω 若电压表示数达到满偏3 V ，则电压表的示数增大了ΔU ′＝3 V －2.4 V ＝0.6 V根据串联电路电压规律可知，R 1两端电压变化量也为0.6 V ，电流表示数减小了ΔI ′＝0.5 A －23×0.6 A ＝0.1 A 由I ＝U R 可知，定值电阻R 1＝ΔU ′ΔI ′ ＝0.6V 0.1A＝6 Ω 所以，定值电阻R 1的阻值可能为4 Ω或6 Ω.实战演练1.解：(1)由题图可知，定值电阻R 0与滑动变阻器串联，电流表测电路中的电流，电压表测定值电阻两端的电压根据题意及欧姆定律得，定值电阻R 0的阻值R 0＝U 0I ＝3.6 V 0.36 A＝10 Ω (2)根据题意，当滑动变阻器滑片移至中点时滑动变阻器两端的电压U 滑＝U －U 0＝18 V －3.6 V ＝14.4 V通过滑动变阻器的电流即电路中的电流I ＝0.36 A所以滑动变阻器一半的阻值R 滑2＝U 滑I ＝14.4 V 0.36 A＝40 Ω 则滑动变阻器的最大阻值R 滑＝2×40 Ω＝80 Ω(3)当电流表示数最大为0.6 A 时定值电阻R 0两端的电压U 0′＝I max R 0＝0.6 A×10 Ω＝6 V ＜15 V电压表可以正常工作所以电路消耗的最大功率P 1＝UI max ＝18 V×0.6 A ＝10.8 W当电压表改接在R 两端，R 两端的电压最大为15 V 时，R 接入电路的电阻最大，此时电路中的功率最小R 0两端的电压U 0″＝U －U 滑′＝18 V －15 V ＝3 V此时电路中的电流I min ＝U 0″R 0＝3 V 10 Ω＝0.3 A R 接入电路的电阻R 滑′＝U 滑′I min ＝15 V 0.3 A＝50 Ω<R 滑 所以电路中的最小功率P 2＝UI min ＝18 V×0.3 A ＝5.4 WP 1∶P 2＝10.8 W ∶5.4 W ＝2∶12.解：(1)小灯泡正常发光时的电阻R L ＝U 额2P 额＝（6 V ）23 W ＝12 Ω (2)电流表的量程为0～0.6 A ，小灯泡规格为“6 V 3 W”，所以，电路中的最大电流：I 大＝I L ＝P 额U 额 ＝3 W 6 V ＝0.5 A此时电路中的总电阻：R 总＝U I 大 ＝12 V 0.5 A＝24 Ω 滑动变阻器接入电路中的最小阻值R 小＝R 总－R L ＝24 Ω－12 Ω＝12 Ω电压表的量程为0～15 V ，电源电压为12 V ，所以滑动变阻器接入电路的阻值可以达到最大值，即为20 Ω故滑动变阻器R 接入电路的阻值范围为12～20 Ω(3)用定值电阻R 0替换小灯泡L ，替换之前，小灯泡正常发光通过电路的电流：I ＝0.5 A由串联电路中各部分两端电压之和等于总电压可得：U 滑＝U －U 额＝12 V －6 V ＝6 V所以R 滑＝R L ＝12 Ω由题知，用电阻R 0替换L ，R 滑保持不变，总功率的变化量为1.2 W则由P ＝UI 可得串联电路电流的变化量：ΔI ＝ΔP U ＝1.2 W 12 V＝0.1 A 若电流减小0.1 A ，则此时通过电路的电流：I 0＝I －ΔI ＝0.5 A －0.1 A ＝0.4 A则电路中的总电阻为：R 总′＝U I 0 ＝12 V 0.4 A＝30 ΩR0＝R总′－R滑＝30 Ω－12 Ω＝18 Ω若电流增大0.1 A，则此时通过电路的电流：I0′＝I＋ΔI＝0.5 A＋0.1 A＝0.6 A 则电路中的总电阻为：R总″＝UI0′＝12 V0.6 A＝20 ΩR0′＝R总″－R滑＝20 Ω－12 Ω＝8 Ω综上所述：电阻R0可能的电阻值为18 Ω或8 Ω.。

中考物理《电学》计算题专项练习题（含答案）1．某品牌的电热水器，有加热和保温两种挡位，它的工作电路如图所示。

已知R2=176Ω，当S1、S2均闭合时，电热水器处于加热挡，此时消耗的功率为1100W。

求：（1）电阻R1的阻值；（2）当只闭合S1时，电热水器处于保温挡，求保温档的功率；（3）已知电热水器电热转化效率为80%，求用加热档将1.1kg水从18℃加热到98℃所需的时间。

（水的比热容为4.2×103J/(kg·℃)）2．如图甲是小明家豆浆机的工作原理图，在接入220V电压工作时，电动机带动刀头将黄豆进行粉碎打浆，额定功率是200W；R是加热电热管，额定功率是1000W。

小明记录了豆浆机正常制作一次豆浆过程中电热管和电动机交替工作的“P﹣t”图象如图乙。

请计算：（1）电动机正常工作时的电流（结果保留两位小数）；（2）豆浆机正常制作一次豆浆，消耗的总电能。

3．小新喜欢吃爆米花，学习电加热原理后自己制作了一个简易的爆米花机，图甲是爆米花机的简易电路图．开关S接a时，1R加热同时电动机搅拌；开关S接b时，2R单独工作并处于保温状态。

图乙是小新设计的相关参数。

小新将100g的玉米粒放入制好的爆米花机中，玉米粒初温为20℃，加热5min后玉米粒温度升高到300℃并爆成了玉米花，此后小新将爆米花机调至保温状态。

求：（()31.210J /kg =⨯⋅玉米℃c ）（1）保温状态时电路中的电流；（2）电阻1R 的阻值；（3）加热过程电路消耗的电能；（4）电阻1R 给玉米加热的效率。

4．如图所示电路中，电源电压保持不变，灯泡L 标有“8V 4W ”字样，当开关S 闭合时，灯泡L 正常发光，电流表的示数为0.7A ．求：（1）此时通过灯泡L 的电流；（2）定值电阻R 的阻值。

5．图甲是小明家安装的即热式热水器，其具有高、低温两挡加热功能，低温挡功率为5500W ，内部等效电路如图乙所示，R 1和R 2是两个电热丝．某次小明用高温挡淋浴时，水的初温是20℃，淋浴头的出水温度为40℃，淋浴20min 共用水100kg ．假设热水器电热丝正常工作且产生的热量全部被水吸收[c 水＝4.2×103J/(kg·℃)]，求： （1）电热丝R 1的阻值。

压轴题01电学综合计算题综合近几年中考对于电磁学的考查形式，2023年中考对于电磁学的考查仍然是重要照顾点。

串、并联电路特点、欧姆定律对于整个初中电磁学的串联作用将起到至关重要的效果，所以不论是选择题还是大题，电磁学问题一直都是命题人提高学生关键物理素养的重要知识点，因此在近几年的中考命题中电磁学问题一直都是以压轴题的形式存在，其中包括电对与力学结合、电和磁相互结合等常见的几种形式，以及对于图像问题的考查，都比前几年要频繁，所以要求考生了解题型的知识点及要领，对于常考的模型要求有充分的认知。

一、串并联电路电流、电压特点1.串联电路的特点（1）电流：各处的电流都相等。

表达式：I =I 1=I 2（2）电压：电路两端的总电压等于各部分电路两端电压之和。

表达式：U =U 1+U 2（3）电阻：电路的总电阻等于各用电器电阻之和。

表达式：R=R 1+R 22.并联电路的特点：（1）电流：干路中的电流等于各支路中的电流之和。

表达式：I =I 1+I 2（2）电压：各支路两端的电压相等。

表达式：U =U 1=U 2（3）电阻：电路的总电阻的倒数等于各用电器电阻倒数之和。

表达式： 12111R R R =+二、欧姆定律1.数学表达式：UI R =其中I 代表电流，单位是AU 代表电压，单位是VR 代表电阻，单位是Ω2.说明：（1）I 、U 、R 三量必须对应同一导体（或者同一段电路）；（2）I 、U 、R 三量对应的是同一时刻三、电功公式1.电功计算式:W =UIt其中W 代表电功, 单位是 JU 代表电压，单位是 VI 代表电流， 单位是At 代表通电时间，单位是s说明：（1）I 、U 、t 必须对同一段电路、同一时刻而言。

(2) 式中各量必须采用国际单位；1度=1 kWh = 3.6×10 6 J 。

(3)普遍适用公式，对任何类型用电器都适用。

2.电功导出式：W =I 2Rt 与2U W t R=只能用于如电烙铁、电热器、白炽灯等纯电阻电路（对含有电动机、日光灯等非纯电阻电路不能用）四、电功率公式1.电功率定义式：WP t=其中P代表电功率，单位是WW代表电功，单位是Jt代表通电时间，单位是s说明：（1）P、W、t 必须对同一段电路、同一时刻而言。

中考物理必做10道经典电学计算题(附答案)嗨，同学们，今天咱们来聊聊中考物理电学计算题。

这可是咱们物理考试的重头戏，搞定了这些题，电学部分基本就稳了。

我呢，就给大家整理了10道必做的经典电学计算题，保证让你一看就会，一做就对！**第一题：**小明家中的电灯功率是60瓦，电压是220伏，问电灯正常工作时的电流是多少安培？（答案：0.27安培）**第二题：**一个电阻器的电阻值是100欧姆，通过的电流是2安培，问电阻器两端的电压是多少伏特？（答案：200伏特）**第三题：**小华用电池组给一个电路供电，电池组电压是3伏特，电路中有一个电阻值是10欧姆的电阻器，问电路中的电流是多少安培？（答案：0.3安培）**第四题：**一个电路中有两个电阻器，一个电阻值是4欧姆，另一个电阻值是6欧姆，它们是串联连接的，求整个电路的总电阻是多少欧姆？（答案：10欧姆）**第五题：**两个电阻器并联连接，一个电阻值是8欧姆，另一个电阻值是12欧姆，求并联电路的总电阻是多少欧姆？（答案：3.2欧姆）**第六题：**一个电路中有两个电阻器，一个电阻值是5欧姆，另一个电阻值是15欧姆，它们是串联连接的，电路中的电流是5安培，求电路中的总电压是多少伏特？（答案：100伏特）**第七题：**一个电路中有两个电阻器并联连接，一个电阻值是10欧姆，另一个电阻值是20欧姆，电路中的电压是12伏特，求电路中的电流是多少安培？（答案：1安培）**第八题：**一个电路中有三个电阻器，两个电阻值是相同的，都是20欧姆，它们是串联连接的，第三个电阻值是30欧姆，电路中的电流是3安培，求电路中的总电压是多少伏特？（答案：90伏特）**第九题：**一个电路中有两个电阻器并联连接，一个电阻值是15欧姆，另一个电阻值是30欧姆，电路中的电压是24伏特，求电路中的电流是多少安培？（答案：1.2安培）**第十题：**一个电路中有三个电阻器，一个电阻值是10欧姆，一个电阻值是20欧姆，它们是串联连接的，第三个电阻值是30欧姆，电路中的电压是50伏特，求电路中的电流是多少安培？（答案：1安培）怎么样，这些题目是不是很简单？其实电学计算题的关键就是公式要记牢，然后代入数值，算一算就出来了。

西安全国各地中考物理试题汇编电学综合含答案一、电磁学综合题1．所以变阻器的总电阻：5541101411U U U U R R R I I I I =-=-=-串。

（2019·山东中考模拟）家庭电路示意图及原理图如图所示，用电压表测得进入某用户的电压为U 2＝220V ，如果该用户在某日18：00～19：00这个时间段有三个用电器同时工作，其中白炽灯标有“220V100W ”、电烙铁标有“220V800W ”，家中的电能表记录了这1h 的用电情况（见图）。

请解答以下问题：（1）该用户在这1h 内消耗的电能有多少？该电能表能否正常工作？（友情提示：要读出小数部分）（2）空调器消耗的电功率有多大？ （3）通过用户保险丝的电流有多大？（4）如果输电线路的总电阻（配电室到进户处）约为1.5Ω，假设配电室仅向该用户供电，要保证用户家里这三个用电器同时正常工作，配电室向线路输出的电压U 1约为多少伏？（5）若要求减少输电线损失的功率，用学过的知识分析说明可以采取的方法。

【答案】（1）4.4kW •h （2）能（3）3.5kW （4）20A （5）250V （6）见解析 【解析】 【详解】（1）由如图18：00时，电能表示数为132.1kW•h ，19：00电能表示数为136.5kW•h ， 所以该用户在这1h 内消耗的电能：W=136.5kW•h ﹣132.1kW•h=4.4kW•h ； 三个用电器的总功率为：44kW h4400W 1hW P t ===； 该电能表允许接的用电器的总功率是 P=UI=220V×20A=4400W 因为4400W=4400W ，所以电能表能正常工作；（2）由题电源电压220V ，家庭电路各用电器并联，所以三种用电器都正常工作， 所以空调的电功率：P 空调=4.4kW -0.1kW-0.8kW=3.5kW ； （3）此时用电器的总功率：P=4400W ， 由P=UI 可得通过保险丝的电流：4400W20A 220VP I U ===；（4）输电导线与用电器是串联的，要保证用户家里这三个用电器同时正常工作，则用电器两端电压为220V ；根据U IR =得，导线电压：U 线=IR 线=20A×1.5Ω=30V ， 根据串联电路的电压特点，所以配电室向线路输出的电压： U 1=U 额+U 线=220V+30V=250V ；2．答：（1）电饭煲在高温档时，开关S 应与触点2接触；（2）电阻R 的阻值为2156Ω；（3）电饭煲产生的热量为6.6×105J ；（2019·天津中考模拟）如图甲所示是一种常见的电热水袋，图乙是它的电路结构示意图，其性能指标如下表所示。

最新中考物理电学综合计算题汇总及答案解析一、电磁学综合题1．由P＝Wt=Fst＝Fv，可得，机器人运动的速度：v＝20.4Pf=0.43020WN＝0.6m/s.（2019·陕西中考模拟）多功能养生壶具有精细烹饪、营养量化等功能，深受市场认可和欢迎。

图乙是某品牌养生壶简化电路图。

（ρ水＝1×103kg/m3，c水＝4.2×103J/（kg•℃），g ＝10N/kg）（1）开关S1、S2处于什么状态，养生壶为高温档，说明判断依据；（2）求R1的阻值；（3）养生壶处于低温档工作时，求电路中的电流大小；（4）在标准大气压下，使用高温档将初温是12℃的一壶水烧开，若养生壶高温档加热效率为80%，求水吸收的热量和烧开一壶水需要的时间。

【答案】（1）当开关S1闭合，S2接B时，为高温档；因为此时电阻R1、R2并联，电路中的总电阻最小，总功率最大；（2）88Ω；（3）1.25A；（4）420s【解析】【详解】（1）由图知，当开关S1闭合，S2接B时，电阻R1、R2并联，电路中的总电阻最小，由P＝2UR可知，总功率最大，所以此状态为高温档；答：当开关S1闭合，S2接B时，为高温档；因为此时电阻R1、R2并联，电路中的总电阻最小，总功率最大。

（2）由图知，当开关S 1断开，S 2接A 时，电阻R 1、R 2串联，电路中的总电阻最大，由P＝2U R可知，总功率最小，此时为低温档；当S 2接A ，S 1闭合时，R 2被短路，只有电阻R 1接入电路，养生壶处于中温档。

由P ＝UI 得，正常工作时通过R 1的电流为：I 1＝P U中＝550220W V ＝2.5A ，由I ＝U R 得，R 1的阻值：R 1＝1U I ＝2202.5VA＝88Ω；答：电阻R 1的阻值是88Ω（3）由P ＝UI 得，养生壶在低温档工作时电路中的电流为：I 低＝P U低＝275220WV ＝1.25A ； 答：养生壶处于低温档工作时电流为1.25A （4）由ρ＝m V可得，水的质量：m ＝ρV ＝1×103kg/m 3×1×10﹣3m 3＝1kg ，水吸收的热量：Q 吸＝cm （t ﹣t 0）＝4.2×103J/（kg•℃）×1kg×（100℃﹣12℃）=3.696×105J ，由η＝Q w吸和W ＝Pt 得，烧开一壶水需要的时间为：t ＝W P 高＝Q P η吸高＝53.69610110080%JW ⨯⨯＝420s 。

中考物理电学综合计算题及答案解析一、电磁学综合题1．（5）由P 损=I 2R 知，P 损和I 、R 有关，为保证用户的电器正常工作，I 不能改变，只能减小R ，两地输电线的电阻R 和输电线的长度、粗细、材料有关，因两地的距离不变，只有通过改变输电线的材料，即用电阻率更小的导体材料，或者换用较粗导线来减小R 达到减小输电线的损失。

（2019·江苏省锡山高级中学实验学校中考模拟）药壶主要用于煎煮药草，炖煮补品、汤料、咖啡等，其有不同档位设置，适合炖煮煎药文武火之需。

如图为一款陶瓷电煎药壶，其工作电路简化为如图所示，它在工作时，有高火加热、文火萃取和小功率保温三个过程，已知正常工作时，电源电压为220V ，高火加热功率为500W ，文火萃取功率为100W ，若壶中药液的总质量为1kg ，且在额定电压下煎药时，药液的温度与工作时间的关系如图所示。

（1）观察图像中高火加热过程可知：电煎药壶在后半段时间的加热效率比前半段的加热效率____________。

上述高火加热过程中，1kg 药液所吸收的热量是多少_______？（()3c 4.210J /kg =⨯药℃）（2）分析电路可知：当a S 接2，同时b S 断开时，电路处于文火萃取阶段，则电煎药壶在保温状态时a S 应接____________，同时b S ____________（填“闭合”或“断开”），此时电煎药壶的额定保温功率是多少瓦_________？ 【答案】高 3.36510⨯J 1 断开 80W 【解析】 【详解】（1）在高火加热的前、后半段时间内，功率不变、时间相同，由W=Pt 可知消耗的电能相同；由图3可知前半段药液温度升高的温度值小、后半段温度升高的温度值大，而药液的质量不变、比热容不变，由Q =cmt,可知前半段药液吸收的热量少，由ηQ W=吸可知，后前半段的加热效率比前半段的加热效率高； 1kg 药液所吸收的热量：Q=c 药液mt =4.2310⨯J/（kg ℃）⨯1kg ⨯(9818-℃℃)=3.36510⨯J.当接1，同时断开时，电路中、串联，电路中电阻最大，由可知此时电功率较小，处于小功率保温状态；（2）当a S 接1，同时b S 断开时，电路中R 1、R 2串联，电路中电阻最大，由P=2U R可知此时电功率较小，处于小功率保温状态；2．由题知。

陕西中考电学综合题1.（陕西2010）．用发光二极管制成的LED灯具有发光效率高、使用寿命长等优点，在生产与生活中得到广泛应用，图甲中手电筒的发光元件就是LED灯，图乙是一个定值电阻R和手电筒中一个LED灯的电流与其两端电压关系的图像．甲乙丙（1）观察图像可知，通过R的电流与R两端的电压成_______ ，R的阻值为_________Ω．（2）当把LED灯与R串联按图丙接入电路时，R的电功率为0.08 W．求此时R中的电流和电路的总功率．2．（陕西2011）.（8分）图-1为小明家的电饼铛（cheng），主要用于食品的考烙和烹制。

它采用双控电路，额定电压为220V，上、下盘同时加热时额定功率为1000W，工作的简化电路如图-2，S为总开关，S1和S2为两个温控开关，R1和R2为上、下两盘的加热电阻，R1=R2。

（1）R1正常工作时，R1消耗的电功率是W。

（2）R1正常工作时，通过R1的电流是多少？（计算结果保留一位小数）（3）小明妈妈总感觉做晚饭时烙熟一个饼所用时间比在其他时段要长。

小明决定用家中的电能表和手表测量做晚饭时电饼铛的实际功率，于是，他关闭家中其他用电器，让电饼铛单独工作5min，电能表转盘转过了225r。

（注；该电能表标有“3000r/kW·h”，表示电路中每消耗1 kW·h的电能，电能表的转盘转3000r）。

①电饼铛的实际功率是多大?②烙熟一个饼所用时间变长的原因是：。

3．（陕西2012）．(8分)图示为一款有高、低温两档的蒸汽电熨斗电路原理图．R1、、R2为电热丝，其中R2=242 ，水升温并汽化成水蒸气，从而熨烫衣服．(1) 电热丝是利用电流的效应工作的．分析电路图，闭合S1，当S2 时，电熨斗处于高温档。

(2) 电熨斗处于低温档时，正常工作功率为l 100 W。

求：通过电路的电流是多大？R1的电阻是多大? 通电3 min产生的热量是多少?(3) 若将该款电熨斗进行改造，使其正常工作时高温挡功率为1000W．要求只改变其中一个电热丝的阻值，请你通过分析和计算，求出该电热丝改变后的阻值应为多少？4．（陕西2013）图示为某种家用电热水器工作电路的简化图．表中为其三种加热模式的相关参数．（1）该电热水器的插头应接入孔插座．（2）若该电热水器按“加热模式1”连续正常工作10min，通过发热电阻的电流是多少？产生的热量是多少？（计算结果保留两位小数）（3）若该电热水器连续正常工作15min，消耗电能0.55hkW ．通过计算说明该电热水器采用了哪种加热模式．5.（陕西2014）（8分）（2014•陕西）中国有着悠久的茶文化历史，不同的茶叶冲泡方式不同，图甲所示为一煮茶器，图乙是它工作电路的简化图．接通电源后，当水温达到沸点时温控开关自动断开．沸腾后，当水温降低到80℃时温控开关再次闭合，直到水温升到85℃时电路再次断开．它的铭牌如下表所示：型号XB﹣6991额定电压220V发热管功率600W频率50Hz加热方式底盘加热（1）水沸腾后，煮茶器能将水温保持在80℃到85℃之间，原因是（填写选项前的字母）．A．发热管的功率变小B．发热管间歇性工作C．温控开关闭合时，电路中的电流减小了（2）若指示灯开始工作时的电压为55V，与它串联的电阻是560kΩ，通过指示灯的电流是多少mA？（计算结果保留两位小数）（3）煮茶器正常工作时，发热管的阻值是多少？若把质量为0.8kg的水从21℃加热到96℃所用时间8min，加热效率是多大？[c水=4.2×103J/（kg•℃）]．6.（陕西2015）（9分）如图所示是小丽家厨房安装的一个小厨宝。

中考物理《电学》计算题专项练习题（含答案）1. 如图, 电流表量程为0～0.6A, 电压表量程为0～15V, 电阻R0＝30Ω, 电源电压恒为24V, 滑动变阻器最大阻值为100Ω, 求:（1）当电流表示数为0.4A时, R0两端电压是多少V？此时滑动变阻器连入电路的阻值是多少Ω？（2）当滑动变阻器连入电路的电阻太小时, 电路中的电流会超过电流表量程, 当滑动变阻器连入电路的电阻太大时, 变阻器两端电压会超过电压表量程, 求：在不超过电表量程的情况下, 滑动变阻器连入电路的电阻范围。

2. 如图所示, 电流表A1.A2和A3的示数分别为1.2A.0.8A和0.3A, 那么:（1）通过L1的电流是？（2）通过L2的电流是？（3）通过L3的电流是？3. 汽车尾气是造成雾霾指数PM2.5升高的原因之一, 某物理实验小组的同学们设计了如图所示的有害尾气排放检测电路。

在一项针对某种有害尾气浓度进行的测试中, 气敏电阻的阻值随有害尾气浓度变化的部分数据如下表所示。

已知电源电压18V恒定不变, R0为定值电阻, R为气敏电阻。

有害尾气浓度/%V ol … 2.5 5 7.5 10 15 …R/Ω…8 5.2 3.9 3 2 …（1）测试过程中, 闭合开关S, 当电压表读数为13V时, 电流表的读数为0.5A, 求电阻R0的阻值是多大？（2）闭合开关S, 当这种有害尾气浓度增大到15%Vol时, 则在1min内定值电阻R0产生的热量是多大？（3）当电路消耗的总功率为18W时, 有害尾气的浓度是多少？4. 图所示, 电源两端电压保持不变, 电阻R1的阻值为10Ω, 电阻R2的阻值为20Ω, 当只闭合开关S1时, 电流表的示数为1.2A。

求:（1）电源电压U；（2）开关S1.S2都闭合时, 电路消耗的总功率P。

5. 实验室使用的电压表是由小量程的电流表G改装而成的, 图乙是小量程电流表G改装成电压表的原理图, 当将“﹣”和“3”接线柱接入电路时, 表示电压表的量程为3V；当将“﹣”和“15”接线柱接入电路时, 表示电压表时量程为15V, 已知小量程电流表G的满偏电流为3mA, 内阻为10Ω, 试求:（1）将小量程电流表G直接接入电路中, 当指针满偏时其两端的电压为多少？（2）改装后的电压表内部电阻R1.R2的阻值。

一、初中物理电功率的综合计算问题1．图所示电路中，电源两端电压为U ，且保持不变，R 1、R 2和R 3为三个定值电阻，已知R 1＝5Ω，当只闭合开关S 2时，电流表的示数为0.3A ，电路消耗的总功率为P ；当三个开关都闭合时，电流表的示数变化了1.95A ，电路消耗的总功率为P ′，当只断开开关S 1时，电流表的示数为0.45A ，电路消耗的总功率为P ′′，下列判断正确的是A ．U ＝6V ，R 2＝20ΩB ．U ＝9V ，R 3＝30ΩC ．R 3＝10Ω，P ∶P ′′＝3∶2D ．R 2＝20Ω，P ∶P ′＝2∶15【来源】2011-2012学年北京市西城区九年级第一学期期末考试物理卷 【答案】D 【解析】 【分析】 【详解】当只闭合开关S 2时，电阻2R 、3R 串联，则23UR R =0.3A ，P =0.3U当三个开关都闭合时，电阻1R 、2R 并联，则1U R +2U R =0.3A+1.95A ，P ′=2.25U 当只断开开关S 1时，电路中只有2R ，则2UR =0.45A ，P ′′=0.45U 解三式得U =9v ，R 2＝20Ω，R 3＝10Ω，P ∶P ′＝2∶15，P ∶P ′′＝2∶3所以D 正确。

故选D 。

2．如图所示的电路中，电源两端电压为U ，且保持不变，R 1、R 2和R 3为三个定值电阻，已知R 1=10 Ω。

当只闭合开关S 2时，电流表的示数为0.3 A ，电路消耗的总功率为P ，R 2消耗的电功率为P 2；当三个开关都闭合时，电流表的示数改变了1.5 A ，电路消耗的总功率为P '，R 2消耗的电功率为P 2'。

当只断开开关S 1时，电流表的示数为0.6 A 。

下列判断正确的是（ ）A ．U =12 V ，R 2=20ΩB ．U =9 V ，R 3 =30 ΩC ．R 3=15 Ω，P 2:P 2'=1:4D ．R 2 =20Ω，P : P '=1:6【来源】【万唯】2019年贵州省遵义市初中毕业生学业（升学)统一考试综合理科（物理部分)试题（白卷) 【答案】AD 【解析】 【详解】当只闭合开关S 2时，等效电路图如图1所示；当三个开关都闭合时，等效电路图如图2所示；当只断开开关S 1时，等效电路图如图3所示。

一、初中物理电功率的综合计算问题1．如图甲所示电路中，电源电压不变，R 1是定值电阻，R 2是滑动变阻器。

闭合开关，将滑动变阻器的滑片从一端移到另一端的过程中，电路中电流表示数和电压表示数的关系如图乙所示，则此过程中下列选项正确的是( )A ．电路总功率的最大值为43.2WB ．滑动变阻器最大功率为3.6WC ．滑动变阻器的最大阻值为10ΩD ．定值电阻电功率的变化值为8.1W【来源】江苏省苏州市高新区2019-2020学年九年级（上)期末物理试题【答案】B 【解析】 【分析】 【详解】R 1、R 2串联电路中，当I =1.2A 时：1.2R 1=U ……①当I =0.3A 时，U 2=9V ，可得：0.3R 1+9V=U ……②由①②式解得：R 1=10Ω，U =12V 。

A ．当I =1.2A 时，电路总功率最大：==12V 1.2A=14.4W P UI ⨯大大。

故A 错误；B ．由滑动变阻器的功率公式得：()2222222121212=4U R U P I R R R R R R R R ⎛⎫== ⎪+-+⎝⎭滑， 当R 2=R 1=10Ω时，P 滑有最大值2P 大：()2212V ==3.6W 410ΩP ⨯大，故B 正确；C ．滑动变阻器最大阻值为：9V ==30Ω0.3AU R I =滑， 故C 错误；D ．当I =0.3A 时，定值电阻电功率为：()22110.3A 10Ω=0.9W P I R ==⨯， 当I =1.2A 时，定值电阻电功率为：()2211 1.2A 10Ω=14.4WP I R ==⨯'， 所以定值电阻电功率的变化值为：11114.4W 0.9W=13.5W P P P '-=-∆=。

故D 错误。

2．如图是一个电加热器的工作原理图，其中1R 和2R 是阻值不变的发热电阻；已知加热器的额定电压为220V ，额定加热功率990W ，额定保温功率为110W 。

【专项习题】西安中考物理电流和电路专项综合练习题（解析版）一、选择题1．如图所示的电路中，电源两端的电压保持不变，当开关S1、S2闭合，S3断开时，电流表的示数为I1、电压表的示数为U1；当开关S1、S3闭合，S2断开时，电流表的示数为I2、电压表的示数为U2．下列判断中正确的是（）A. U1＞U2B. U1＜U2C. I1＞I2D. I1＜I2【答案】B【解析】【解答】当开关S1、S2闭合，S3断开时，R1、R2串联，电压表测量R1 两端的电压，电压表的示数为U1；当开关S1、S3闭合，S2断开时，R1、R2仍然串联，电压表测量电源两端的电压，电压表的示数为U2；由于串联电路的总电压等于各部分电压之和，所以U1＜U2，A不符合题意，B符合题意；当开关S1、S2闭合，S3断开时，R1、R2串联，电流表的示数为I1；当开关S1、S3闭合，S2断开时，R1、R2仍然串联，电流表的示数为I2；因为电源电压不变，电路的电阻R=R1+R2不变，由I=U/R知道，电路的电流不变，即I1=I2，CD不符合题意，故答案为：B。

【分析】根据闭合不同的开关，电路都是串联电路，电压表测量的位置不同，电压表的示数不同.2．利用干电池、导线、小灯泡、电动机、铅笔芯、橡皮、塑料尺探究：⑴物质导电性；⑵电动机转向；⑶电磁感应；⑷电阻与长度的关系．能够完成的实验个数有（）A. 1个B. 2个C. 3个D. 4个【答案】D【解析】【解答】由干电池、导线、小灯泡、铅笔芯、橡皮和塑料尺可完成实验（1）；由干电池、导线和电动机可完成实验（2）；由导线、小灯泡和电动机可完成实验（3）；由干电池、导线、小灯泡和铅笔芯可完成实验（4）；D符合题意.故答案为：D.【分析】选择不同的材料可以进行相应的实验，可以完成导体和绝缘体的区别，电阻影响因素的实验，可以探究电动机的转向和电磁感应的特点.3．交通法规定，不但司机要系安全带，副驾驶也应该系安全带．假设驾驶员和副驾驶的安全带分别对应开关S1和S2，系好安全带，相当于闭合开关，且只有当两人都系好安全带时，才会指示灯熄灭，提示音消失．符合上述要求的正确电路图是A. B. C. D.【答案】 C【解析】【解答】根据要求，当开关闭合时，灯泡不亮，电铃不响，则开关和用电器并联，为了电路不出现电源短路，则电路中要有电阻保护电路，C符合题意。

【物理】西安市中考物理电流和电路专项综合练习题（含答案）一、选择题1．如图所示的电路中，若要使L1和L2两只灯泡组成并联电路，开关的断开与闭合情况是（）A. S1、S2断开，S3闭合B. S1、S3闭合，S2断开C. S1、S2、S3都闭合D. S2、S3闭合，S1断开【答案】 B【解析】【解答】解：要使两个电灯并联，就应使每个电灯并列接到电源的两极上，故S1、S3闭合，S2断开，B符合题意.故答案为：B．【分析】串联电路中电流只有一条路径；并联电路中电流有两条或多条路径，根据定义判断开关的闭合或断开.2．如图所示，探究并联电路的电流规律时，用电流表测定A、B、C三处的电流，接下来所进行的操作合理的是（）A. 整理器材，完成实验B. 换用不同规格灯泡，获取多组数据C. 分析数据，得出结论D. 换用电流表的量程，重新测量一次【答案】 B【解析】【解答】探究并联电路的电流规律时，需多次实验寻找普遍规律，因此实验中，需换用不同规格灯泡，获取多组数据，B符合题意，ACD不符合题意．故答案为：B．【分析】为了探究并联电路的电流规律，要通过多次测量才能得到普遍规律.3．如图所示的电路中，闭合开关S1和S2，灯泡L1和L2均发光，下列说法正确的是（）A. 电流表测量干路的电流B. 电压表示数等于L1的电压C. 只断开S2，电流表示数不变D. 只断开S2，电压表示数变为零【答案】 B【解析】【解答】解：A、由图知，闭合开关S1和S2，灯泡L1和L2并联，电流表与L2串联，测量通过L2的电流。

A不符合题意；B、电压表并联在灯泡L2两端，所以测量L2两端电压。

由于并联电路两端电压相同，所以电压表示数等于灯泡L1两端电压。

B符合题意；C、由于电流表、灯泡L2、开关S2共同组成一个通路，所以断开S2， L2是断路状态，所以电流表示数为0．C不符合题意；D、断开S2，电压表仍然并联在电源两端，而电源电压不变，所以电压表示数不变。

【物理】西安市中考物理欧姆定律专项综合练习题（含答案）一、选择题1．如图所示，将滑动变阻器R1与定值电阻R2接入电源电压不变的电路中. 闭合开关S，各表均有一定示数，滑动变阻器的滑片向右滑动到某一位置，电压表V1、V2示数的变化量分别为△U1、△U2.下列说法正确的是（）A. V1示数变大，V2示数不变B. V1示数变大，△U1＞△U2C. V2示数变小，V2示数和电流表示数之比变小D. V2示数变小，V2示数和电流表示数之比不变【答案】D【解析】【解答】滑动变阻器的滑片右移，滑动变阻器连入电路的电阻变大，电路中的电流变小，所以V2的示数变小，R1与R2串联，V1、V2示数之和为电源电压，不变，所以V1的示数变大，且△U1＝△U2， A、B两项都错误；V2示数和电流表示数之比为R2阻值，不变，C不符合题意，D符合题意。

故答案为：D。

【分析】R1与R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测电路中的电流。

闭合开关S，各表均有一定示数，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R2两端的电压变化，利用串联电路的电压特点可知R1两端的电压变化，再利用串联电路的电压特点可知两电压表示数变化量之间的关系，最后根据欧姆定律结合定值电阻R2的阻值判断V2示数和电流表示数之比的变化.2．如图所示，电源电压不变，闭合开关S后，滑动变阻器的滑片P自中点向b端移动的过程中，下列关于电表示数变化情况判断正确的是（）A. 电流表A1变小，A2变小，电压表V不变B. 电流表A1变小，A2不变，电压表V不变C. 电流表A1变小，A2变小，电压表V变大D. 电流表A1不变，A2变大，电压表V变小【答案】 B【解析】【解答】解：由电路图可知，R1与R2并联，电压表V测电源的电压，电流表A1测R2支路的电流，电流表A2测R1支路的电流。

因电源电压保持不变，所以，滑片移动时，电压表V的示数不变，CD不符合题意；因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R1的电流不变，即电流表A2的示数不变，当滑动变阻器滑片P向右移动的过程中，接入电路中的电阻变大，由I＝可知，该支路的电流变小，即电流表A1的示数变小，B符合题意，A不符合题意。
